BEDIENUNGSANLEITUNG D 11 A DYNACORD

Lieferumfang, Auspacken und Überprüfen 12
Garantie 12

INSTALLATION 13

Bedienelemente, Anzeigen und Anschlusses 13
Verkabelung 15
Kuhlung 16
Quickstart 16
Rigging 17

SPECIFICATIONS 26

Block Diagram 27
Frequency Response 27
Beamwidth 27
Directivity 28
Dimensions 29
Setup Example 30

SOMMAIRE

INTRODUCTION 20

Livrasion,deballage et inspection 20
Conditions de garantie 20

INSTALLATION 21

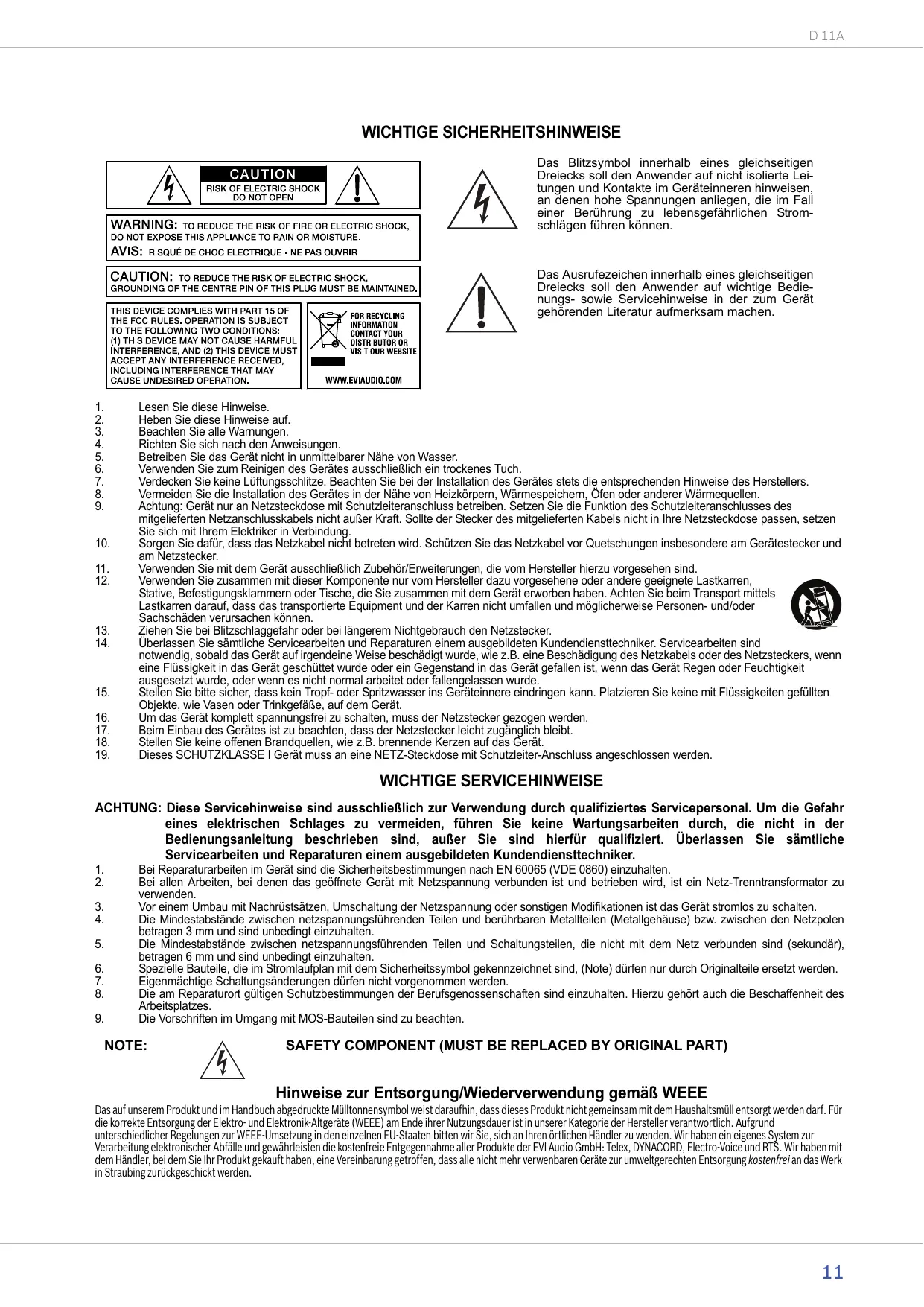

WICHTIGESICHERHEITSHINWEISE

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlagen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmarksam machen.

1. Lesen Sie diese Hinweise.
2. Heben Sie diese Hinweise auf.
3. Beachen Sie alle Warnungen.
4. Richten Sie sich nach den Anweisungen.
5. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser.
6. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch.
7. Verdecken Sie keine Lufungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.
8. Vermeiden Sie die Installation des Gerätes in der Höhe von Heizkörpern, Wärmespeichern, Öfen oder anderer Wärmequellen
9. Achtung: Gerät nur an Netzsteckdose mit Schutzleiteranschluss betrieben. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschlusskabels nicht außer Kraft. Soltte der Stecker des mitgelieferten Kabels nicht in ihre Netzsteckdose passen, setzen Sie sich mit Ihr Elektriker in Verbindung.
10. Sorgen Sie damit, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen insbesondere am Gerästecker und am Netzstecker.
11. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind.
12. Verwenden Sie zusammen mit dieser Komponente nur vom Hersteller dazu vorgesehene oder andere geeignete Lastkarren, Stative, Befestigungsklammern oder Tische, die Sie zusammen mit dem Gerät erworben haben. Achten Sie beim Transport mittels Lastkarren darauf, dass das transportierte Equipment und der Karren nicht umfallen und möglicherweise Personen- und/oder Sachschäden verursachen können.
13. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtgebrauch den Netzstecker.
14. Überlassen Sie s amliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Servicearbeiten sind notwendig, sobald das Gerat auf igendeine Weise beschadigt wurde, wie z.B. eine Beschadigung des Netzkabels oder des Netzsteckers, wenn eine Flüssigkeit in das Gerat geschuttet wurde oder ein Gegenstand in das Gerat gefallen ist, wenn das Gerat Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitet oder fallenglassen wurde.
15. Stellen Sieitte sicher, dass kein Tropf- oder Spritzwasser ins Gerateinnere eindringen kann. Platzieren Si keine mit Flussigkeiten gefullten Objekte, wie Vasen oder Trinkgefale, auf dem Gerat.
16. Um das Gerät kompletts spannungsfrei zu schalten, muss der Netzstecker gezogen werden.
17. Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker leicht zugänglich bleibt.
18. Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät.
19. Dieses SCHUTZKLASSE I Gerät muss an eine NETZ-Steckdose mit Schutzleiter-Anschluss angeschlossen werden.

WICHTIGESERVICEHINWEISE

ACHTUNG: These Servicehinweise sind ausschließlich zur Verwendung durch qualifiziertes Servicepersonal. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, außer Sie sind hierfür qualifiziert. Überlassen Sie samtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzahalten.
2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz-Trenntransformator zu verwenden.
3. Vor einem Umbau mit Nachrustsätzen. Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerästromlos zu schalten.
4. Die Mindestabstände zwischen netzspannungsführenden Teilen und berührbaren Metallteilen (Metallgehause) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten.
5. Die Mindestabstände zwischen netzpannungsfuhrenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6 mm und sind unbedingt einzahalten.
6. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind, (Note) dürfen nur durch Originalteile ersetzt werden.
7. Eigenmächtige Schaltungsänderungen)durfen nicht vorgenommen werden.
8. Die am Reparaturort gultigen Schutzbestimmungen der Berufsgenossenschaften sind einzahalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
9. Die Vorschriften im Umgang mit MOS-Bauteilen sind zu beachten.

NOTE:

Hinweise zur Entsorgung/Wiederverwendung gemäß WEEE

Das auf unserem Produkt und im Handbuch abgedruckte Milltonnensymbol weist daraufhin, dass these Product nicht gemeinsam mit dem Haushaltsmull entsorgt werden darf. Für die korrekte Entsorgung der Elektron- und Elektronik-Altgerate (WEEE) am Ende ihrer Nutzungsdauer ist in unserer Kategorie der Hersteller verantwortlich. Aufgrund underschiedlicher Regelungen zur WEEE-Umsetzung in den einzelnen EU-Staaten bitten wir Sie, sich an Ihren ortlichen Handler zu wenden. Wir haben ein eigenes System zur Verarbeitung elektronischer Abfälle und gewährleisten die kostenfreie Entgegenannahme aller Produkte der EVI Audio GmbH: Telex, DYNACORD, Electro-Voice und RTS. Wir haben mit dem Handler, bei dem Sie Ihr Produkt gekauft haben, eine Vereinbarung getroffen, dass alle nicht mehr verwenbaren Geräte zur umweltgerechten Entsorgung kostenfrei an das Werk in Straubing bzwckgeschickt werden.

1 Einführung

Die DYNACORD D 11A ist ein extrem leichtes, Mechanisch robustes, aktives 12^ 2-Weg Fullrange-Kunststoffkabinett mit eingebauten Leistungsendstufen für professionelle Beschallungsanwendungen. Umfangreiches Montagezubehör und eine zurückhaltende optische Gestaltung des Kabinetts ermöglichen den problemlosen Einsatz auch in kritischen Anwendungen für Festinstallationen. Das Gehäuse ist aus Polypropylen gefertigt und widersteth hartesten Anforderungen bei Transport und Einsatz. Die D 11A ist mit dem LFT3508 Laufsprecher für den Bass- und Mittenbereich ausgestattet. Das Constant Directivity Hochtonhorn mit nominalen Abstrahlwinkeln von 80^ * 40^ (Horizontal * Vertical) ist CAD-optimiert in die Schallwand integriert und mit dem hochbelastbaren Electro-Voice DH 3 ausgestattet.

Die eingebauten Digitalendstufen arbeiten im Aktiv-2-Weg Betrieb und werden von einer speziell auf die Lautsprecherkomponenten ausgelegten elektronischen Frequenzweiche angesteuert. Mit einem Maximalschallpegel von 126 dB (1 kHz, k = 10% ) und einem Übertragungsbereich von 48 Hz bis 20 kHz eignet sich die D 11A hervorragend sowohl als Fullrange-Kabinett als auch als Mittel-Hochtonteil in Satellitensystemen. Die aktive Frequenzweiche ist auf große Reichweite bei gleichmäßiger Abstrahlcharakteristik hin optimiert und gestattet den Einsatz der D 11A auch unter umgrenstigen akustischen Umgebungsbedingungen. Mit den EASE und Ulysses Datenfiles sind problemlos auch anspruchsvollste Simulationschnell und(PRzise durchfuhrbar.

Durch die vielfältigen Anschluss- und Einstellmöglichkeiten (MIC, LINE und AUX) werden ihrer Kreativität keine Grenzen gesetzt. Das Gesamtsignal kann über ein XLR-Kabel auf weitere D 11A Boxen weitergeschleift werden. Der Pegelregler VOLUME gestattet eine einfache Lautstärkeanpassung des widergegebenen Gesamtsignals. Die D 11A wird über einen verriegelnden Stecker an das Stromnetz angeschlossen. Die Frontabdeckung ist in schwarzem Akustikschaum auf einem robusten, pulverbeschtetem Stahlgitter ausgeführrt. Mit einem umfangreichen Montagezubehör kann die D 11A problemlos für unterscheidlichste Anforderungen optimal ausgestattet werden. Als Zubehör ist eine robuste, strapazierfähige und wasserabweisende Schutzhülle erhältlich. Das abgeschragte Gehäuse und die als Sonderzubehör erhältlichen Schragsteller erlauben den problemlosen Einsatz auch in Monitoraplakktionen bei denen ein im Vergleich zu typischen Monitorlautsprechern erweiterter Bassbereich gefordert ist. Ein stabiler Tragegriff und der eingebaute Hochständener-EinsatzEROlympischen einen bequemen Transport und optimale Aufstellung zum Publikum.

1.1 Lieferumfang, Auspacken und Überprüfen

1 Aktives Kabinett

1 Bedienungsanleitung (dieses Dokument)
1Netzkabel (verriegelnd, 5 Meter)
1 Garantiekarte mit Sicherheitshinweisen

Öffnen Sie die Verpackung und entnehmer Sie das Kabinett. Überprüfen Sie das Kabinett auf äußere Beschädigungen, die während des Transports zu Ihnen aufgetreten sein konnten. Jedes Kabinett wird vor Verlassen des Werks eingehend untersucht und getestet und sollte in einwandfreiem Zustand bei Ihnen ankommen. Falls das Kabinett Beschädigungen aufweist, benachrichtigen Sieitte unverzüglich das Transportunternehmen. Ein Transportschaden kann nur von Ihnen, dem Empfänger, reklamiert werden. Bewahren Sie den Karton und das Verpackungsmaterial zwecks Beschichtigung durch das Transportunternehmen auf. Die Aufbewährung des Kartons sowie Verpackungsmaterial wird auch dann angeraten, wenn das Kabinett keine Beschädigung aufweist.

ACHTUNG: Versenden Sie das Kabinett nie ohne das originale Verpackungsmaterial.

Wenn Sie das Kabinett versenden, verwenden Sie stets den Originalkarton und das originale Verpackungsmaterial. Für bestmöglichen Schutz vor Transportschäden verpakken Sie das Kabinett wie es ursprünglich im Werk verpackt wurde.

1.2 Garantie

Hinweise zur Garantie finden Sie auf www.dynacord.com

WARNING:

THIS LOUDSPEAKER SYSTEM CAN PERMANENTLY DAMAGE HEARING! USE EXTREME CARE WHEN SETTING SOUND PRESSURE LEVELS!

2 Installation

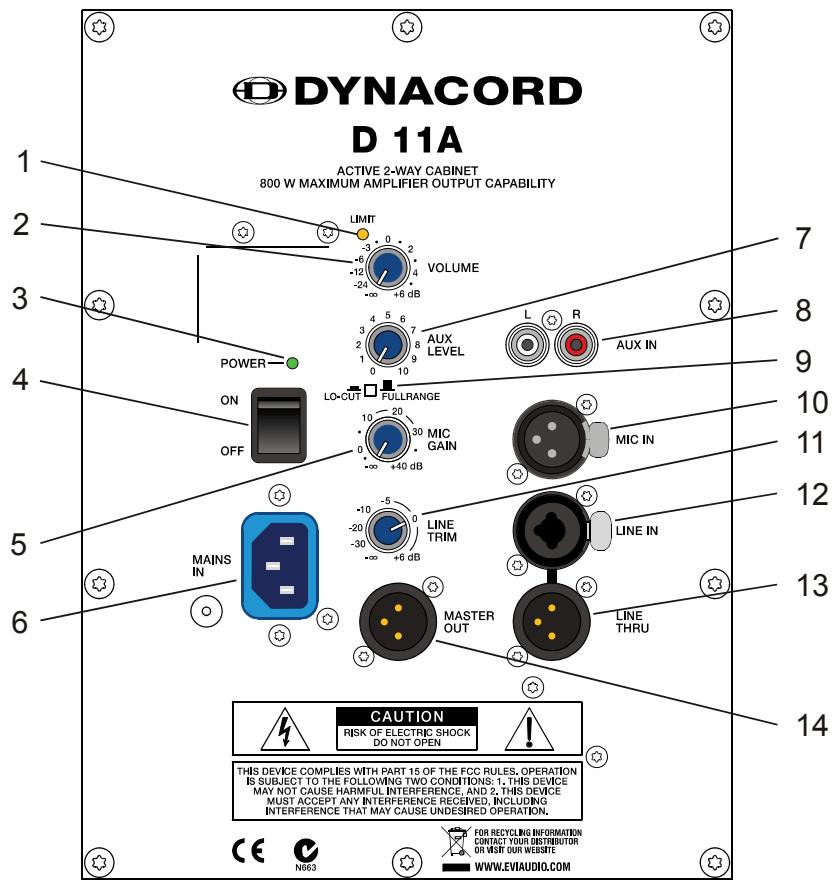

2.1 Bedienelemente, Anzeigen und Anschlüsse

Nummer	Beschreibung
1	Anzeige Limiter (LIMIT)
2	Lautstärke-Regler (VOLUME)
3	Anzeige Betrieb (POWER)
4	Netzschalter (ON / OFF)
5	Mikrofonpegel-Regler (MIC GAIN)
6	Netzeingang, verriegeld (MAINS IN)
7	AUX-Pegel-Regler (AUX LEVEL)
8	Stereo-Eingang (Cinch) für AUX-Audio-Signal (AUX IN L/R)
9	Schalter für Betriebsart (LO-CUT / FULLRANGE)
10	Eingang für Audio-Signal mit Mikrofon-Pegel (MIC IN)
11	Eingangspegel-Regler für Line-Eingang (LINE TRIM)
12	Eingang (XLR/Klinke) für Audio-Signal mit Line-Pegel (LINE IN)
13	Ausgang (XLR) für Audio-Signal mit Line-Pegel (LINE THRU)
14	Ausgang (XLR) für (gemischtes) Audio-Signal mit Line-Pegel (MASTER OUT)

1 ANZEIGELIMITER (LIMIT)

LIMIT Die LIMIT-LED zeigt beim Aufleuchten an, dass der interne Leistungsverträger aktuell im Grenzbereich der Aussteuerbarkeit betrieben wird. Kurzzeitiges Aufleuchten ist unkritisch, da der Audio-Limiter im Leistungsverträger die Verzerrungen ausregelt. Dauerndes Aufleuchten deutet auf eine Übersteuerung des Verträkers hin, die zu Klangeinbußen führen kann und durch Absenkung des Eingangspegels vermieden werden sollen.

2 LAUTSTARKE-REGLER (VOLUME)

Mit diesen Regler stellen Sie die Lautstärke der D 11A ein. Zur Vermeidung von Verzerrungen in vorgeschalteten Mischpulten sollen dieser Regler normalerweise zwischen 0 dB

und +6 dBeingestelltwerden.

3 ANZEIGEBETRIEB (POWER)

POWER—Die POWER-LED leuchtet grün, wenn die D 11A mit dem Stromnetz verbunden und eingeschaltet (ON) ist.

4 NETZSCHALTER (ON/OFF)

Netzschalter zum Ein- und Ausschalten des Gerätes. Die POWER-LED leuchtet grün wenn die D 11A eingeschaltet ist. Sollte die LED nach dem Einsatzen nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt und Netzspannung vorhanden ist. Ist

dies der Fall und trotzdem keine Funktion vorhanden, kontaktieren Sieitte ihren Fachhändler.

5 MIKROFONPEGEL-REGLER (MIC GAIN)

Mit diesen Regler passen Sie die Lautstärke des Mikrofon-Signals an. Der Einstellbereich erstreckt sich damit von - dB bis +40 dB.

6 NETZEINGANG (MAINS)

Die Spanningsversorgung der D 11A erfolgt ausschließlich über das mitgelieferte IEC-Netzkabel über diese verriegelnde Netzbuchse. Zum Abziehen des Steckers drücken Sie die gelbe Verriegelungs-Taste am Stecker. Schlieben Sie die D 11A nur an eine geeignete Netzversorgung an,

die den auf dem Typenschild angegebenen Anforderungen entspricht.

7 AUX-PEGEL-REGLER (AUX LEVEL)

Mit diesen Regler passen Sie die Lautstärke des am AUX IN angeschlossenen Signals ein.

8 EINGANG FÜR AUX-SIGNAL (AUX IN L/R)

AUX IN

Sie können an den Cinch-Buchsen Stereo-Signalquellen (z. B. CD-Player) anschließen. Die Signale für den rechten und linken Kanal werden intern summiert.

ACHTUNG: Drehen Sie vor dem An- und Abstecken an den Eingängen den AUX LEVEL-Regler auf Linksanschlag.

9 SCHALTER FÜR DIE BETRIEBSART (LO-CUT/FULLRANGE)

LO-CUT FULLRANGE

Wahlen Sie die Schalterstellung FULLRANGE (Schalter nicht

gedrückt) wenn die D 11A ohne Subwoofer betrieben wird. Wird ein zusätzlicher Subwoofer verwendet aktivieren Sie das interne Hochpass-Filter der D 11A durch Wahl der Schalterstellung LO-CUT (Schalter gedrückt). Die Schalterstellung LO-CUT ist auch für Monitor- und Delay-Anwendungen geeignet, wenn kein hoher Bass-Pegel besteht wird.

10 EINGANG FÜR MIKROFON-SIGNAL (MIC IN)

Elektronisch symmetrischer XLR-Eingang zum Anschluss niederohmiger Mikrofone.

ACHTUNG: Drehen Sie vor dem An- und Abstecken an den Eingängen den MIC GAIN-Regler auf Linksanschlag.

11 EINGANGSPEGEL-REGLER FÜR LINE-EINGANG (LINE TRIM)

LINE TRIM

Mit diesen Regler passen Sie die Lautstärke des am LINE IN angeschlossenen Signals ein. Der Einstellbereich erstreckt sich damit von - dB bis +6 dB.

12 EINGANG FÜR LINE-SIGNAL (LINE IN)

LINE IN

Elektronisch symmetrischer
Eingang für hochgegelige Signal-quellen wie Mischpulte, Signalprozessoren oder elektronische
Instrumente wie Keyboard, Gitarren und Basse mit aktiver Elektronik. Der LINE IN Eingang kann

sowohl symmetrisch als auch unsymmetrisch gespeist werden. Der Anschluss kann damit wahlweise über Monobzw. Stereoklinken- oder XLR-Stecker vorgenommen werden. Um etwaigen externen Brumm-, oder Hochfrequenz-einstreuungen vorzubeugen, sollte die Signaleinspeisung, wenn möglich, symmetrisch erfolgen.

ACHTUNG: Drehen Sie vor dem An- und Abstecken an den Eingängen den LINE TRIM-Regler auf Linksanschlag.

13 AUSGANG FÜR LINE-SIGNAL (LINE THRU)

LINE THRU

An der LINE THRU-Buchse liegt das Signal der LINE IN-Buchse an. Verwenden Sie diesen Ausgang um das Signal an weitere Geräte mit LINE-Eingängen durchzuschleifen (z.B. zusätzliche D 11A).

14 AUSGANG FÜR GEMISCHTES AUDIO-SIGNAL (MASTER OUT)

MASTER OUT

Am Ausgang MASTER OUT liegt das gemischte Signal des AUX-, MIC- und LINE-Eingangs zum „Weiterschleifen" an. Der Pegel des Signals hangt nicht von der Stellung des Lautstärke-Regler VOLUME ab ("Pre Fader").

2.2 Verkabelung

Zum Anschluss ihrer Signalquellen sollen den Sie nach Molllichkeit symmetrisch ausgelegte Kabel mit XLR- oder Stereoklinken-Stecker verwenden. Die symmetrische Verkabelung reduziert in hohem Maße Probleme durch Einstreuung von Störgeräuschen. Achten Sie auf jeder Fall auf die nachfolgend abgebildete Anschlussbelegung der Steckverbinder. Kabel aus dem DYNACORD Zubehörssortiment werden in jedem Fall dieser Belegung entsprechen.

Abbildung 2-1: Symmetrische bzw. unsymmetrische Belegung des Klinkenstecker

BALANCED

UNBALANCED

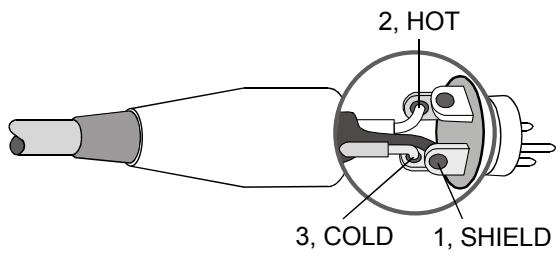

Abbildung 2-2: Symmetrische Belegung von XLR male

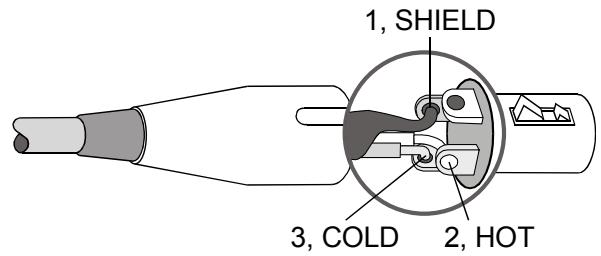

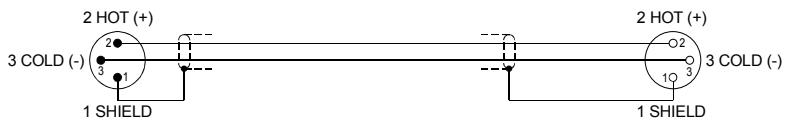

Abbildung 2-3: Symmetrische Belegung von XLR female

Kabel
Anwendung

Mikrofone symmetrisch

Externe Geräte mit unsymmetrischer XLR Ein- bzw. Ausgangsbuchse

Externe Geräte mit symmetrischer XLR Ein- bzw. Ausgangsbuchse

Externe Geräte mit unsymmetrischer Klinken-Ein- bzw. Ausgangsbuchse

External Geräte mit symmetrischer Klinken-Ein-bzw. Ausgangsbuchse

2.3 Kuhlung

Das in der D 11A integrierte Endstufenmodul hat einen sehr hohen Wirkungsgrad, davon ist die Wärmeentwicklung sehr gering. Wird die zulässige Betriebstemperatur der Endstufe übersritten, schaltet die integrierte Temperaturüberwachung das Modul ab. Sobald die Temperatur wieder im normalen Betriebsbereich liegt

geht die Endstufe automatisch wieder in Betrieb. Zur Abschaltung kommt es normalerweise nur bei sehr hoher Umgebungstemperatur und direkter Sonneneinstrahlung. Sorgen Sie davon während des Betriebs der D 11A für die Einhaltung der spezifizierten Umgebungstemperatur um ein Abschalten zu verhindern.

2.4 Quickstart

ACHTUNG: Nach dem Aufbau der Anlage schalten Sie zuerst das Mischpult ein und schiben Sie die Masterfader am Mischpult auf den unteren Anschlag. Anschliessend konnen Sie die D 11A einschalten und mit dem Masterfader die gewünschte Lautstärke einstellen. Ansonsten konnen Sie ungewollt bei eingeschalteter Signalquelle sehr hohen Schallpegeln ausgesetzt werden, die zu Gehorschädigungen führen können.

These Quickstart-Anleitung erklärt Aufbau und Betrieb von D 11A Kabinetten mit einem DYNACORD CMS Mischpult.

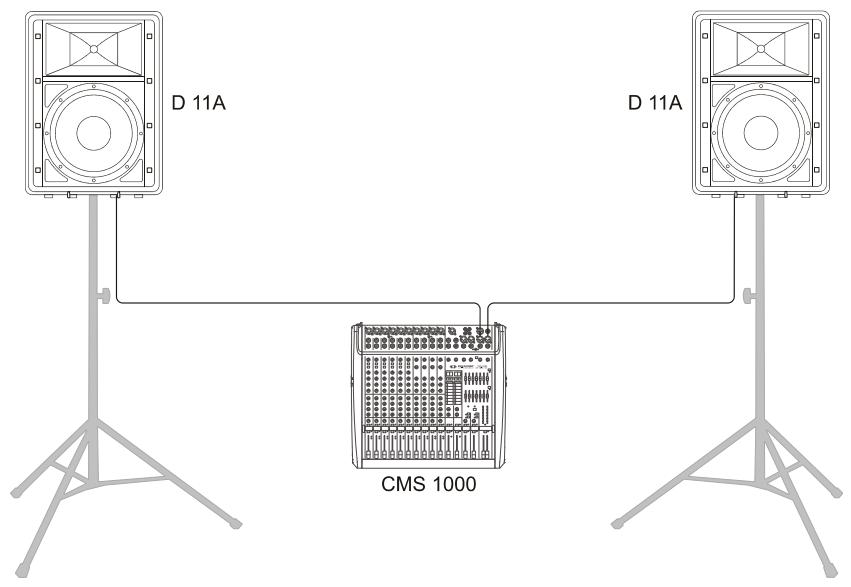

1. Stellen Sie die D 11A links und rechts auf Hochständer. Die Boxenunterkanten sollen in etwa 1,80 Meter Höhe über dem Publikum sein, um eine genügende Reichweite zu erzielen und die in der Nähe befindlichen Zuhörer vor zu hohen Schallpegeln zu schützen.
2. Verbinden Sie die Master Outputs Ihres Mischpultes, z. B. DYNACORD CMS 1000, mit geeigneten XLR Kabeln mit der Buchse LINE IN der D 11A und schiben Sie die Masterfader am Mischpult auf den unteren Anschlag. Schalten Sie nun das Mischpult ein.
3. Sie können nun die D 11A mit dem beiliegenden Netzkabel an das Stromnetz anschliessen. Der Stekker wird hierzu in die Buchse MAINS IN gesteckt bis der Stecker hör- und spürbar verriegelt. Mit dem Netzschalter setzen Sie die D 11A in Betrieb (ON).

4. Stellen Sie die Lautstärke-Regler VOLUME und LINE TRIM der D 11A auf OdB.

5. Schliessen Sie nun eine Audio-Quelle, z. B. einen CD-Player, an einen LINE-Kanal Ihres Mischpultes, z. B. CMS 1000, an. Justieren Sie den Gain-Regler des Eingangskanals des Mischpults so, dass die PeakLED im Kanal nicht oder nur gelegentlich aufleuchtet.

6. Sie können nun den Kanalfader und die Masterfader am Mischpult langsam auf die gewünschte Lautstärke „hochfahren".
7. Ihr Anlage ist damit betriebsbereit und Sie konnen individuell notwendige klangliche Korrekturen in den Eingangskanälen des Mischpultes justieren.
8. Viel Spass beim Arbeitsen mit Ihrer D 11A Anlage!
9. Nach Benutzung schalten Sie zuerst die D 11A und anschliessend Ihr Mischpult aus. Störende Abschaltgeräuche können dann nicht auftreten. Bei Verwendung eines DYNACORD CMS Mischpultes treten an den,Master Outputs' keinerlei Abschaltgeräuche auf, hier können Sie bedenkenlos auch das Mischpult zuerst ausschalten.

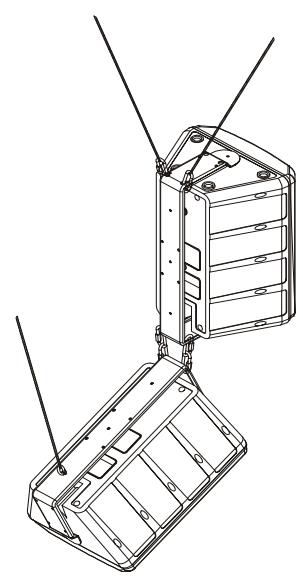

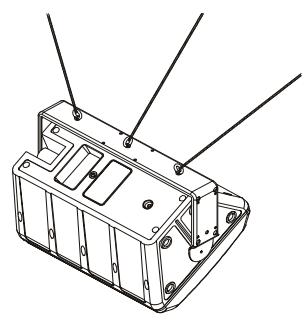

2.5 Rigging

ACHTUNG: Wir weisen ausdrücklich darauf auf hin, dass bei gehängten Laufsprecherboxen die einschlädigen Sicherheitsbestimmungen zu beachten sind. Es muss unbedingt qualifizierte Fachberatung in Anspruch genommen werden!

Bestellnummern des Rigging-Zubehörs finden Sie auf siehe Seite 26.

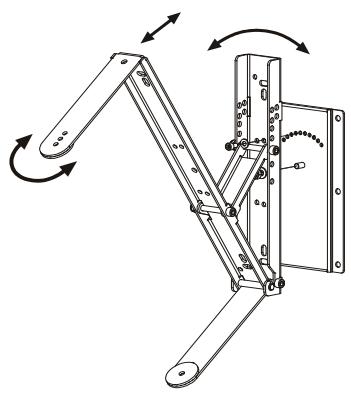

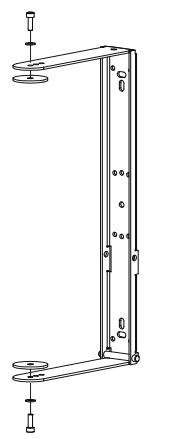

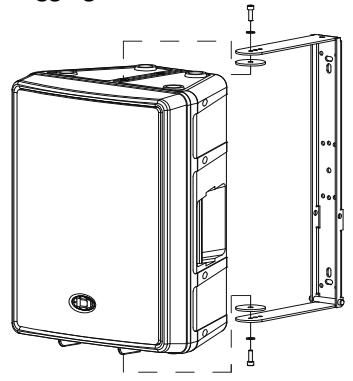

MB-200UMH

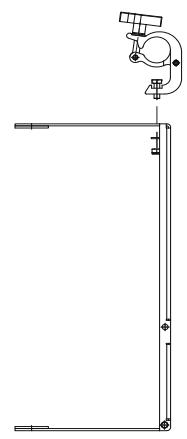

MB-200UMH +TC-02

MB-200UMH +RMA+TMA

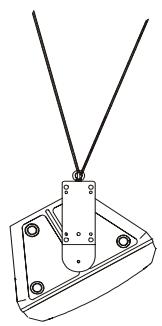

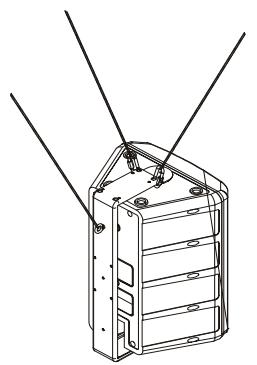

MB112

Property	D 11A 230 Volt	D 11A 120 Volt
Order No.	F01U135396 (D113301)	F01U135397 (D113302)
Cabinet	Powered Full-Range 2-Way
Maximum Amplifier Output Capability	800 Watts
Lo Amplifier Power RMS	200 Watts
Mid-High Amplifier Power RMS	200 Watts
Max. SPL 1 m/calc	126 dB
Frequency Range (-10 dB)	48 Hz to 20 kHz
Nominal Coverage Angle (Horizontal x Vertical)	80° x 40°
X-Over Frequency	1.2 kHz
LF Transducer	LFT3508
HF Transducer	DH 3
Switchable Lo-Cut	120 Hz, 12 dB/Oct
Power Requirement	220 to 240 V AC, 0.6 A, 50 to 60 Hz	100 to 120 V AC, 1.1 A, 50 to 60 Hz
Operating Temperature Range	0 °C to 40 °C
Dimensions (W x H x D)	429.5 mm x 586 mm x 320.5 mm (16.90" x 23.07" x 12.55")
Net Weight	15.3 kg
Shipping Weight	18.3 kg
Enclosure material	Heavy Duty Polypropylene
Finish	Black
Grille	Powder coated steel, Acoustic foam
Handles	1
Warranty	36 months
Optional Accessories
SH-D12 Dust Cover	F01U118994 (D113046)

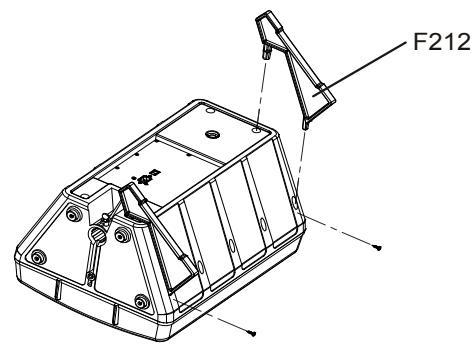

F 212 Monitor feet	F01U100802 (D113040)
MB 112 Eyebolt-Set M8 1)	F01U100803 (D113041)
MB 212 U-Mounting Bracket	F01U100804 (D113042)

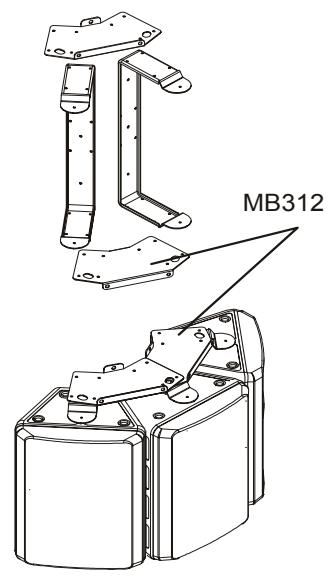

MB 312 Horizontal Cluster Plate	F01U100805 (D113043)
MB 200 UMH U-Bracket	F01U120157 (D170183)
TMA Tilt angle for UMH	F01U118977 (D112815)
RMA Rotatable Mounting Kit	F01U118976 (D112807)
TC-02 Truss clamp	F01U100657 (D112808)
Spare Parts
Mains Cord (5 meters)	F01U108377 (D368217)	F01U105973 (D362222)
LF Transducer	F01U107290 (D366023)
HF Transducer	F01U103119 (D353078)
