A 112A - Lautsprecher DYNACORD - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Zweiwege-Vollbereichslautsprecher
Modell	A 112A
Tieftöner	1 x EVS-12K, 305 mm (12")
HF-Treiber	DH-1K, 39 mm (1,5") Titanmembran-Kompressionstreiber
Verstärkertyp	Class D, Zweikanal (Bi-Amping)
Maximale Verstärkerleistung (Spitze)	500 W
Verstärkerleistung RMS	420 W
Maximaler Schalldruckpegel (1 m, berechnet)	121 dB
Frequenzbereich (-10 dB)	55 Hz – 17 kHz
Frequenzgang (-3 dB)	65 Hz – 16 kHz
Abstrahlwinkel (B x H)	90° x 50°
Frequenzweiche	1,7 kHz
Digitale Signalverarbeitung	28/56-Bit, 48 kHz, FIR-Filtertechnologie
Audioeingänge	LINE 1: XLR/TRS-Kombibuchse; INPUT 2: XLR/TRS-Kombibuchse (umschaltbar Mikrofon/Line); AUX: Stereo-RCA
Audioausgang	LINK OUTPUT: XLR symmetrisch (wählbar LINE 1 oder MIX)
Bedienelemente	Lautstärke, INPUT 1 Pegel, INPUT 2 Pegel, SELECT (LINE 1/MIX), MAIN/MONITOR, FULL RANGE/LO-CUT, Netzschalter
Anzeigen	LIMIT-LED (Leistungsbegrenzung), Netzschalterleuchte
Stromversorgung	220-240 V AC / 100-120 V AC, 50-60 Hz, 0,6 A / 1,0 A
Schutzklasse	I (Schutzleiteranschluss)
Gehäusematerial	15-mm Mehrschichtholz mit schwarzer Strukturlackierung
Schutzgitter	18-GA Stahl mit schwarzer Pulverbeschichtung
Abmessungen (B x H x T)	607 mm x 362 mm x 340 mm
Nettogewicht	16,8 kg
Versandgewicht	21,9 kg
Tragegriffe	1
Betriebstemperaturbereich	0 °C bis 40 °C
Mitgeliefertes Zubehör	Netzkabel, Bedienungsanleitung, Garantieurkunde
Optionales Zubehör	Staubschutzhaube SH-112A, Lautsprecherstange VPM 1500, Lautsprecherstativ BS 35
Reinigung	Nur mit einem trockenen Tuch reinigen
Garantie	Garantieinformationen unter www.dynacord.com

Häufig gestellte Fragen - A 112A DYNACORD

Wie hoch ist der maximale Schalldruckpegel des Dynacord A 112A?

Der maximale Schalldruckpegel (1 m, berechnet) beträgt 121 dB.

Welchen Verstärkertyp verwendet der A 112A?

Er verwendet einen Class-D-Zweikanal-Leistungsverstärker (Bi-Amping) mit 500 W Spitzenleistung und 420 W RMS.

Wie richte ich den A 112A als Haupt-PA-Lautsprecher ein?

Stellen Sie den Lautsprecher auf einen Stativständer in etwa 1,8 m Höhe. Schließen Sie ein Mischpult über ein XLR-Kabel an LINE 1 an. Stellen Sie LEVEL und VOLUME auf 0 dB, wählen Sie FULL RANGE und MAIN. Schalten Sie zuerst das Mischpult ein, dann den Lautsprecher. Passen Sie die Pegel am Mischpult an.

Kann der A 112A als Bodenmonitor verwendet werden?

Ja. Stellen Sie den Lautsprecher-Modusschalter auf MONITOR, um die optimierte DSP für Bodenmonitoring zu aktivieren. Das Gehäuse hat dafür einen 60°-Monitorwinkel.

Wie kann ich mehrere A 112A Lautsprecher in Reihe schalten?

Nutzen Sie den LINK OUTPUT (XLR), um den nächsten Lautsprecher anzuschließen. Stellen Sie den SELECT-Schalter auf MIX, um das gemischte Signal beider Eingangskanäle an den Link-Ausgang zu senden, oder auf LINE 1, um nur das LINE 1-Signal vor dem Fader durchzuschleifen.

Wofür ist der LO-CUT-Schalter?

Wenn der A 112A mit einem Subwoofer ohne Tiefpass-Ausgang verwendet wird, aktivieren Sie LO-CUT, um einen 100-Hz-Hochpassfilter zu aktivieren. Dadurch wird verhindert, dass der Vollbereichslautsprecher tiefe Frequenzen wiedergibt, die besser vom Subwoofer übernommen werden.

Welche Audioeingangsoptionen hat der A 112A?

Es gibt zwei Kombi-XLR/TRS-Eingänge: LINE 1 (nur Line-Pegel) und INPUT 2 (umschaltbar zwischen Line- und Mikrofonpegel). Zusätzlich gibt es einen Stereo-RCA AUX-Eingang. Alle Eingänge werden intern summiert.

Wie funktioniert die LIMIT-Anzeige?

Die LIMIT-LED leuchtet, wenn der Verstärker seine Leistungsgrenze erreicht. Gelegentliches Blinken ist aufgrund des DSP-Clip-Limiters normal, der Verzerrungen verhindert. Dauerleuchten zeigt an, dass der Eingangspegel reduziert werden sollte, um Klangverschlechterung zu vermeiden. Es kann auch leuchten, wenn der Verstärker überhitzt ist.

Was soll ich tun, wenn der A 112A überhitzt?

Der Verstärker schaltet sich automatisch ab, um sich zu schützen. Sorgen Sie für ausreichende Kühlung und Schatten. Der Betriebstemperaturbereich beträgt 0 °C bis 40 °C. Lassen Sie den Lautsprecher abkühlen, bevor Sie ihn wieder verwenden.

Hat der A 112A vom Benutzer wartbare Teile?

Nein. Überlassen Sie alle Wartungsarbeiten qualifiziertem Fachpersonal. Die Rückseite dient als Kühlkörper und kann während des Betriebs heiß werden. Versuchen Sie nicht, das Gerät zu öffnen oder interne Wartungsarbeiten durchzuführen.

BEDIENUNGSANLEITUNG A 112A DYNACORD

Owner's Manual | Bedienungsanleitung

Lieferumfang, Auspacken und Überprüfen 11

Garantie 11

INSTALLATION 12

Bedienelemente, Anzeigen und Anschlüsse 12

Leistungsverstärker und Kühlung 14

Quickstart 15

ANHANG 16

Spezifikationen 16

Blockdiagramm 18

Abmessungen 20

Systembeispiele 21

WICHTIGE SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.

1. Lesen Sie diese Hinweise.

2. Heben Sie diese Hinweise auf.

3. Beachten Sie alle Warnungen.

4. Richten Sie sich nach den Anweisungen.

5. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser.

6. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch.

7. Verdecken Sie keine Lüftungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.

8. Vermeiden Sie die Installation des Gerätes in der Nähe von Heizkörpern, Wärmespeichern, Ofen oder anderer Wärmequellen.

9. Achtung: Gerät nur an Netzsteckdose mit Schutzleiteranschluss betreiben. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschlusskabels nicht außer Kraft. Sollte der Stecker des mitgelieferten Kabels nicht in Ihre Netzsteckdose passen, setzen Sie sich mit Ihrem Elektriker in Verbindung.

10. Sorgen Sie dafür, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen insbesondere am Gerätestecker und am Netzstecker.

11. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind.

12. Verwenden Sie zusammen mit dieser Komponente nur vom Hersteller dazu vorgesehene oder andere geeignete Lastkarren, Stative, Befestigungsklammern oder Tische, die Sie zusammen mit dem Gerät erworben haben. Achten Sie beim Transport mittels Lastkarren darauf, dass das transportierte Equipment und der Karren nicht umfallen und möglicherweise Personen- und/oder Sachschäden verursachen können.

13. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtgebrauch den Netzstecker.

14. Uberlassen Sie sämtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Servicearbeiten sind notwendig, sobald das Gerät auf irgendeine Weise beschädigt wurde, wie z.B. eine Beschädigung des Netzkabels oder des Netzsteckers, wenn eine Flüssigkeit in das Gerät geschüttet wurde oder ein Gegenstand in das Gerät gefallen ist, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitet oder fallengelassen wurde.

15. Stellen Sie bitte sicher, dass kein Tropf- oder Spritzwasser ins Geräteinnere eindringen kann. Platzieren Sie keine mit Flüssigkeiten gefüllten Objekte, wie Vasen oder Trinkgefäße, auf dem Gerät.

16. Um das Gerät komplett spannungsfrei zu schalten, muss der Netzstecker gezogen werden.

17. Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker leicht zugänglich bleibt.

18. Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät.

19. Dieses SCHUTZKLASSE I Gerät muss an eine NETZ-Steckdose mit Schutzleiter-Anschluss angeschlossen werden.

WICHTIGE SERVICEHINWEISE

ACHTUNG: Diese Servicehinweise sind ausschließlich zur Verwendung durch qualifiziertes Servicepersonal. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, außer Sie sind hierfür qualifiziert. Überlassen Sie sämtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.

2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz-Trenntransformator zu verwenden.

3. Vor einem Umbau mit Nachrüstsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerät stromlos zu schalten.

4. Die Mindestabstände zwischen netzspannungsführenden Teilen und berührbaren Metallteilen (Metallgehäuse) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten.

5. Die Mindestabstände zwischen netzspannungsführenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6 mm und sind unbedingt einzuhalten.

6. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind, (Note) dürfen nur durch Originalteile ersetzt werden.

7. Eigenmächtige Schaltungsänderungen dürfen nicht vorgenommen werden.

8. Die am Reparaturort gültigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.

9. Die Vorschriften im Umgang mit MOS-Bauteilen sind zu beachten.

NOTE: SAFETY COMPONENT (MUST BE REPLACED BY ORIGINAL PART)

1 Einführung

Die A-Line-Lautsprecherserie von DYNACORD umfasst drei Modelle: einen 12" Zwei-Wege-Full-Range-Lautsprecher, einen 15" Zwei-Wege-Full-Range-Lautsprecher und ein dazu perfekt passender 18" Subwoofer. Alle Modelle sind aus 15 mm Birken-Multiplex gebaut und bieten durch ihre 2K-Struktur-Lackierung eine belastungsfähige, für den harten Einsatz on-the-road geeignete Oberfläche. Die Lautsprecher sind durch robuste Stahlgitter vor Beschädigungen geschützt.

Die Full-Range-Modelle sind mit einem 12" EVS-12K (A 112A) bzw. einem 15" EVS-15K (A 115A) Tieftöner bestückt. Das Hochtonhorn mit nominalen Abstrahlwinkeln von 90° * 50° (Horizontal * Vertikal) ist mit einem 1,5" Titanium Hochtontreiber ausgestattet. Das asymetrische Gehäuse der Full-Range-Lautsprecher ermöglicht die Verwendung als aktive Floor-Monitore mit einem Aufstellwinkel von 60°. Beide Modelle verfügen über eine integrierte 2-Kanal-Endstufen (biamping) mit einer Gesamtleistung von 500 W in moderner, hocheffizienter Class-D-Technologie. Die digitale Signalverarbeitung umfasst Crossover, EQ und digitalen Lautsprecherschutz. Für die Linearisierung wird State-of-the-art FIR-Filter-Technologie verwendet.

Durch die vielfältigen Anschluss- und Einstellmöglichkeiten der A 112A bzw. A 115A werden Ihrer Kreativität keine Grenzen gesetzt. Die 2-Kanal-Mixer-Sektion bietet eine XLR/Klinken-Buchse, Stereo-Cinch-Buchsen und einen Pegelregler im Eingang 1. Im Eingang 2 steht eine zwischen Mikrofon- und Line-Empfindlichkeit umschaltbare XLR/Klinken-Buchse zur Verfügung. Das Signal von Eingang 1 oder das gemischte Signal von Eingang 1 und 2 kann über ein XLR-Kabel auf weitere Boxen weitergeschleift werden. Für das wiedergegebene Signal steht ein Lautstärke-Regler, ein Schalter für die Umschaltung auf Monitor-Betrieb sowie ein Schalter zur Aktivierung eines Hochpass-Filters bei Verwendung eines Subwoofers zur Verfügung.

Der aktive Subwoofer A 118A verfügt über ein ähnliches Endstufen-Modul mit 400 W Leistung, Lautstärke-Regler, Polaritätswahlschalter, einem XLR/Klinken-Eingang und einem XLR-Ausgang.

Zusammen mit einem Mischpult (z. B. DYNACORD CMS 600-3) ermöglichen die A-Line-Lautsprecherserie den schnellen, einfachen und problemlosen Aufbau eines leistungsfähigen Lautsprechersystems in Concert-Sound-Qualität.

Werks eingehend untersucht und getestet und sollte in einwandfreiem Zustand bei Ihnen ankommen. Falls das Kabinett Beschädigungen aufweist, benachrichtigen Sie bitte unverzüglich das Transportunternehmen. Ein Transportschaden kann nur von Ihnen, dem Empfänger, reklamiert werden. Bewahren Sie den Karton und das Verpackungsmaterial zwecks Besichtigung durch das Transportunternehmen auf. Die Aufbewahrung des Kartons samt Verpackungsmaterial wird auch dann angeraten, wenn das Kabinett keine Beschädigung aufweist.

ACHTUNG: Versenden Sie das Kabinett nie ohne das originale Verpackungsmaterial. Für bestmöglichen Schutz vor Transportschäden verpacken Sie das Kabinett wie es ursprünglich im Werk verpackt wurde.

1.2 Garantie

Hinweise zur Garantie finden Sie auf www.dynacord.com

1.1 Lieferumfang, Auspacken und Überprüfen

• 1 Aktiver Lautsprecher bzw. Subwoofer

• 1 Bedienungsanleitung (dieses Dokument)

• 1 Netzkabel

• 1 Garantiekarte mit Sicherheitshinweisen

Öffnen Sie die Verpackung und entnehmen Sie das Kabinett. Überprüfen Sie das Kabinett auf äußere Beschädigungen, die während des Transports zu Ihnen aufgetreten sein könnten. Jedes Kabinett wird vor Verlassen des

2 Installation

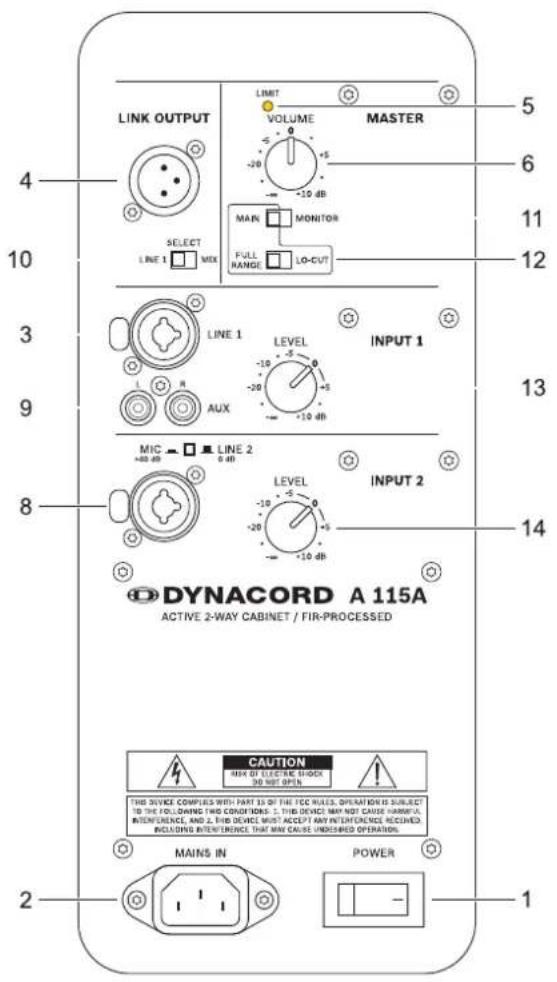

2.1 Bedienelemente, Anzeigen und Anschlüsse

Nummer A 112A oder A 115A A 118A

1 Netzschalter (POWER)
2 Netzeingang (MAINS IN)
3	Eingang (XLR/Klinke) für Audio-Signal mit Line-Pegel (A 112A bzw. A 115A: LINE 1, A 118A: INPUT)
4 Ausgang (XLR) zum Weiterschleifen des Audio-Signals mit Line-Pegel (LINK OUTPUT)
5 Anzeige Limiter (LIMIT)
6 Lautstärke-Regler (VOLUME)
7 - Polaritätswahlschalter (0°/180° PHASE)
8 Eingang (XLR/Klinke) für Audio-Signal mit Line- oder Mikrofon-Pegel (INPUT 2) -
9 Stereo-Eingang (Cinch) für Audio-Signal mit Line-Pegel (AUX L/R) -
10	Umschalter (SELECT) zwischen LINE 1- oder MIX-Signal am Ausgang	-
11	Schalter für Monitor-Betriebsart (MAIN/MONITOR)	-
12	Schalter für Hochpass (FULL RANGE/LO-CUT)	-
13	Eingangspegel-Regler für INPUT 1 (LEVEL)	-
14	Eingangspegel-Regler für INPUT 2 (LEVEL)	-

1 NETZSCHALTER (POWER)

POWER

Netzschalter zum Ein- und Ausschalten des Gerätes. Sollte der Schalter nach dem Einschalten nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt und Netzspannung vorhanden ist. Ist dies der Fall und trotzdem keine Funktion vor-

handen, kontaktieren Sie bitte Ihren Fachhändler.

2 NETZEINGANG (MAINS IN)

Die Spannungsversorgung des Geräts erfolgt ausschließlich über das mitgelieferte Netzkabel über diese Netzbuchse. Schließen Sie das Gerät nur an eine geeignete Netzversorgung an, die den auf dem Typenschild angegebenen

Anforderungen entspricht.

3 EINGANG FÜR LINE-SIGNAL (LINE 1/INPUT)

Elektronisch symmetrischer Eingang für hochpegelige Signalquellen wie Mischpult-bzw. Signalprozessor-Ausgänge. Der Anschluss kann dabei wahlweise über Klinken- oder XLR-Stecker vorgenommen werden. Um etwaigen externen Brumm-

oder Hochfrequenz-Einstreuungen vorzubeugen, sollte die Signaleinspeisung, wenn möglich, symmetrisch erfolgen.

4 AUSGANG FÜR LINE-SIGNAL (LINK OUTPUT)

LINK OUTPUT

Die XLR-Buchse LINK OUTPUT dient zum „Weiterschleifen“ des Signals zu weiteren Geräten. Dies ermöglicht eine einfache Verkabelung von einem Gerät zum nächsten. Das Ausgangssignal ist elektronisch symmetrisch mit einem Maximalpegel von +18 dBu. Die Ausgangsimpedanz beträgt 150 Ohm. Das ausgegebene Signal hängt bei A 112A

bzw. A 115A von der Stellung des Schalters SELECT ab.

5 ANZEIGE LIMITER (LIMIT)

LIMIT

。

Die LIMIT-LED zeigt beim Aufleuchten an, dass der interne Leistungsverstärker im Grenzbereich der Aussteuerbarkeit betrieben wird. Kurzzeitiges

Aufleuchten ist unkritisch, da der Audio-Limiter im Leistungsverstärker die Verzerrungen ausregelt. Dauerndes Aufleuchten deutet auf eine Übersteuerung des Verstärkers hin, die zu Klangeinbußen führen kann und durch Absenkung des Eingangspegels vermieden werden sollte. Die LIMIT-LED leuchtet auch dann auf, wenn der Ausgangspegel aufgrund hoher Temperatur reduziert wird.

6 LAUTSTÄRKE-REGLER (VOLUME)

Mit diesem Regler stellen Sie die Lautstärke des Geräts ein. Zur Vermeidung von Verzerrungen in vorgeschalteten Mischpulten sollte dieser Regler normalerweise zwischen 0 dB und +6 dB eingestellt werden. Der Signalpegel am Ausgang LINK OUTPUT hängt nicht

von der Einstellung dieses Reglers ab.

7 POLARITÄTSWAHLSCHALTER (PHASE)

Wählen Sie die Schalterstellung 0° wenn die Polarität des vom A 118A wiedergegebenen Signals nicht gedreht werden

soll. Aktivieren Sie die interne Phasendrehung des A 118A durch Wahl der Schalterstellung 180°.

8 EINGANG (INPUT 2) FÜR AUDIO-SIGNAL MIT EMPFINDLICHKEITSWAHLSCHALTER (MIC/LINE 2)

Elektronisch symmetrischer Eingang für hochpegelige Signalquellen wie Mischpult- bzw. Signalprozessor-Ausgänge oder dynamische Mikrofone. Der Anschluss kann dabei wahlweise über Klinken- oder XLR-Stecker vorgenommen werden. Um etwaigen ex-

ternen Brumm- oder Hochfrequenz-Einstreuungen vorzubeugen, sollte die Signaleinspeisung, wenn möglich, symmetrisch erfolgen.

Empfindlichkeitswahlschalter MIC/LINE 2

Verwenden Sie den Empfindlichkeitswahlschalter MIC/LINE 2 um zwischen den Eingangsempfindlichkeiten Mikrofon (+40 dB) bzw. Line (0 dB) umzuschalten. Durch Drücken des Schalters wird der Mikrofonvorverstärker aktiviert.

ACHTUNG: Schließen Sie keine Signalquelle mit Line-Pegel an den Eingang INPUT 2 an, wenn die Schalterstellung MIC gewählt ist.

HINWEIS: Der Anschluss INPUT 2 stellt keine Phantomspannung bereit, die Speisung eines Kondensatormikrofons durch den A 112A/A 115A ist also nicht möglich.

9 AUX CONNECTOR FOR AUDIO SIGNAL (AUX L/R)

Sie können an den Cinch-Buchsen Stereo-Signalquellen (z. B. CD-Player) anschließen. Die Signale für den rechten und linken Kanal werden intern summiert,

der Pegel kann über INPUT 1 LEVEL angepasst werden. Die gleichzeitige Verwendung des XLR/Klinken-Anschluss LINE 1 ist möglich.

10 UMSCHALTER ZWISCHEN LINE 1- ODER MIX-SIGNAL AM AUSGANG (SELECT)

Verwenden Sie den Schalter SELECT um das Ausgangssignal an LINK OUTPUT zu wählen.

LINE 1

In Schalterstellung LINE 1 wird das prefader-Signal des LINE 1-Eingangs an LINK OUTPUT ausgegeben (siehe Abbildung 2-1). Der Signalpegel an LINK OUTPUT hängt hierbei nicht von der Einstellung des Reglers INPUT 1 LEVEL ab. Das Signal AUX L/R wird in dieser Schalterstellung nicht an LINK OUTPUT ausgegeben.

Abbildung 2-1: Signafluss LINE 1

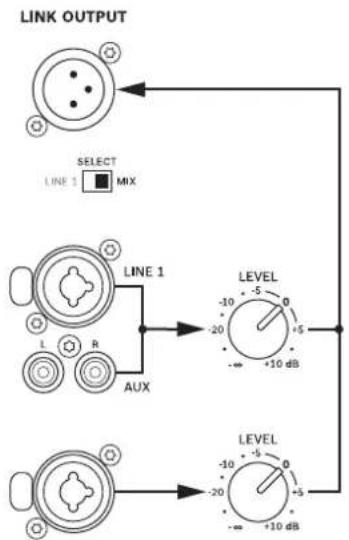

MIX

Die postfader-Signale von INPUT 1 (LINE 1 und AUX) und INPUT 2 werden gemischt und an LINK OUTPUT ausgegeben (siehe Abbildung 2-2). Das Verhältnis der Eingangssignale hängt von der Einstellung der INPUT 1 bzw. INPUT 2-Regler ab. Mit der Schalterstellung MIX kann der A 112A bzw. A 115A als 2-Kanal-Mischpult verwendet werden, die Mischung kann über LINK OUTPUT an andere Geräte weitergegeben werden.

Abbildung 2-2: Signalfluss MIX

11 SCHALTER FÜR MONITOR-BETRIEBSART (MAIN/MONITOR)

Wählen Sie die Schalterstellung MONITOR wenn der A 112A bzw. A 115A als Floor-Monitor verwendet wird, hierbei wird das wiedergegebene Signal für den Monitor-Betrieb optimiert. Verwenden Sie die Schalterstellung MAIN für die Wiedergabe von Musik bzw. immer dann, wenn eine kräftige Wiedergabe von Höhen und Bässen gewünscht ist.

12 SCHALTER FÜR HOCHPASS (FULL RANGE/LO-CUT)

Wählen Sie die Schalterstellung FULLRANGE, wenn der A 112 bzw. A 115A ohne Subwoofer betreiben wird. Wird zusätzlich ein Subwoofer ver-

wendet, wählen Sie die Schalterstellung LO-CUT um den internen 100 Hz Hochpass des A 112A bzw. A 115A zu aktivieren.

Wurde das Eingangssignal bereits durch einen Hochpass gefiltert (z. B. bei Anschluss des A 112A bzw. A 115A an einen HI OUT-Ausgangs eines Subwoofers mit integrierten Hochpass), wählen Sie die Schalterstellung FULLRANGE um eine Reihenschaltung von Hochpassfiltern zu vermeiden.

Die Schalterstellung LO-CUT ist auch für Delay-Anwendungen geeignet, wenn kein hoher Bass-Pegel benötigt wird.

13 EINGANGSPEGEL-REGLER FÜR INPUT 1 (LEVEL)

Mit diesem Regler passen Sie die Lautstärke des am LINE 1 bzw. AUX L/R angeschlossenen Signals an.

14 EINGANGSPEGEL-REGLER FÜR INPUT 2 (LEVEL)

Mit diesem Regler passen Sie die Lautstärke des an INPUT 2 angeschlossenen Signals an.

2.2 Leistungsverstärker und Kühlung

Die A-Line-Lautsprecherserie verfügt über leistungsstarke Endstufen in moderner, hocheffizienter Class-D-Technologie. Es wird also nur eine vergleichsweise geringe Verlustwärme im Gerät erzeugt. Wird die zulässige Betriebsstemperatur der Endstufe dennoch überschritten, schaltet die integrierte Temperaturüberwachung das Modul ab. Sobald die Temperatur wieder im normalen Betriebsbereich liegt geht die Endstufe automatisch wieder in Betrieb. Zur Abschaltung kommt es normalerweise nur bei sehr hoher Umgebungstemperatur und direkter Sonneneinstrahlung. Sorgen Sie daher während des Betriebs des Geräts für die Einhaltung der spezifizierten Umgebungstemperatur um ein Abschalten zu verhindern.

ACHTUNG: Die Rückblende des Verstärkermoduls dient als Kühlfläche für den Leistungsverstärker. Bestimmte Gehäuseteile können daher während des Betriebs heiß werden.

2.3 Quickstart

Diese Quickstart-Anleitung erkärt Aufbau und Betrieb von A 112A Kabinetten mit einem DYNACORD CMS 600-3 Mischpult.

ACHTUNG: Nach dem Aufbau der Anlage schalten Sie zuerst das Mischpult ein und schieben Sie die Masterfader am Mischpult auf den untereren Anschlag. Anschliessend können Sie die A 112A einschalten und mit dem Masterfader die gewünschte Lautstärke einstellen. Ansonsten können Sie ungewollt bei eingeschalteter Signalquelle sehr hohen Schallpegeln ausgesetzt werden, die zu Gehörschädigungen führen können.

1. Stellen Sie die A 112A links und rechts auf Hochständer. Die Boxenunterkanten sollten in etwa 1,80 Meter Höhe sein, um eine genügende Reichweite zu erzielen und die in der Nähe befindlichen Zuhörer vor zu hohen Schallpegeln zu schützen.
2. Verbinden Sie die Master Outputs Ihres Mischpultes mit geeigneten XLR-Kabeln mit der Buchse LINE 1 der linken bzw. rechten A 112A und schieben Sie die Masterfader am Mischpult auf den unteren Anschlag. Schalten Sie nun das Mischpult ein.
3. Sie können nun die A 112A mit dem beiliegenden Netzkabel an das Stromnetz anschliessen. Der Stekker wird hierzu in die Buchse MAINS IN gesteckt. Mit dem Netzschalter (POWER) setzen Sie die A 112A in Betrieb (I).
4. Stellen Sie die Lautstärke-Regler VOLUME und LEVEL der A 112A auf 0dB.
5. Wählen Sie die Schalterstellungen FULLRANGE und MAIN um die Lautsprecher als Haupt-PA zu verwenden.
6. Schliessen Sie nun eine Audio-Quelle, z. B. einen CD-Player, an einen LINE-Kanal Ihres Mischpultes an. Justieren Sie den Gain-Regler des Eingangskanals des Mischpults so, dass die Peak-LED im Kanal nicht oder nur gelegentlich aufleuchtet.
7. Sie können nun den Kanalfader und die Masterfader am Mischpult langsam auf die gewünschte Lautstärke „hochfahren“.
8. Ihre Anlage ist damit betriebsbereit und Sie können individuell notwendige klangliche Korrekturen in den Eingangskanälen des Mischpultes justieren.
9. Viel Spass beim Arbeiten mit Ihrer A 112A Anlage!
10. Nach Benutzung schalten Sie zuerst die A 112A und anschliessend Ihr Mischpult aus. Störende Abschaltgeräusche können dann nicht auftreten. Bei Verwendung eines DYNACORD CMS Mischpultes treten an den „Master Outputs“ keinerlei Abschaltgeräusche auf, hier können Sie bedenkenlos auch das Mischpult zuerst ausschalten.

3 Appendix / Anhang

3.1 Specifications / Spezifikationen

3.4 Setup Examples / Systembeispiele
