BEDIENUNGSANLEITUNG BAHIA CABASSE
BETRIEBSANLEITUNG FÜR LAUTSPRECHERBOXEN
1
2
3
5
6
7
Cinch RCA LINE IN
Cinch RCA LINE IN / Cinch RCA LINE IN Buchsen
Cinch RCA LINE OUT
Cinch RCA LINE OUT / Cinch RCA LINE OUT Buchsen
HIGH LEVEL OUTPUT (zu den Lautsprechem)
18 Alimentation sector / Power supply / Netzstecker
AC voltage selector / Betriebspannungsshalter
Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegenbebrachte Vertrauen. Damit Sie den unvergleichliche Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.
AUSPACKEN
DER LAUTSPRECHERBOXEN①
Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie dann die oberen Klappen darüber, erhmen Sie die Abdeckung aus dem Karton. Drehen Sie dann die Verpackung mit Inhalt um, leeren Sie den Karton von seinem Inhalt und befrenien Sie den Lautsprecher von seiner Verpackung. Wir empfehlen Ohnen die Verpackung aufzubewahren und diese flach zu lagern für eine spätere Verwendung.

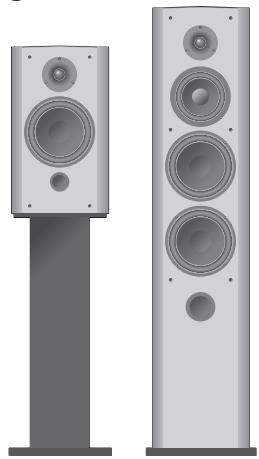

AUFSTELLUNG DER LAUTSPRECHER
Aufstellung der Laufsprecher
Unsere Laufsprecher sind für den vertikalen Betrieb entwickelt worden um die optimale Ausbreitung der Schallwellen, in allen Richtungen, zu gewährleisten a.
Die meisten unserer Modele werden mit Spikes zur Entkopplung ausgeliefert, diese müssen in die darauf vorgesehenen Stellen unter der Lautsprecherbox geschraubt werden. These Spikes ermöglichen gleichzeitig einen besseren Stand und vermindern Schwingungen und Resonanzen, die bei gewissen Fussboden, speziell Holzböden, entstehen.
Unsere Laatsprecher werden mit einer abnehmbaren Bespannung ausgeliefert. Man kann diese auch ohne diese Frontverkleidung benutzen. In thisem Fall besteht aber das Risiko der zufälligen Beschädigung der Laatsprechersysteme (4).
Das Magnetfeld der Lautsprecherchassis strahlt weiter als das Gehäuse der Box aus, deshalb sollte man diese mindestens 50 cmweit von Geräten aufstellen, Magnetstrahlungen empfindlich reagieren wie z.b. Fernseher, PC-Monitore, Disketten, Magnetbänder, Speicher-und Chip-Karten. Unsere Centerspeaker sind davon nicht betroffen da diese magnetisch abgeschirmt sind.
Optimale Aufstellung der Lautsprecher in Hörraum
Ausser der Aufstellung der Laufsprecherboxen muss man noch deren Positionierung im Hörerraum beachten. Die akustischen Eigenschaften des Hörraums sind ausschlaggebend für die gute Übertragung des Klangs.

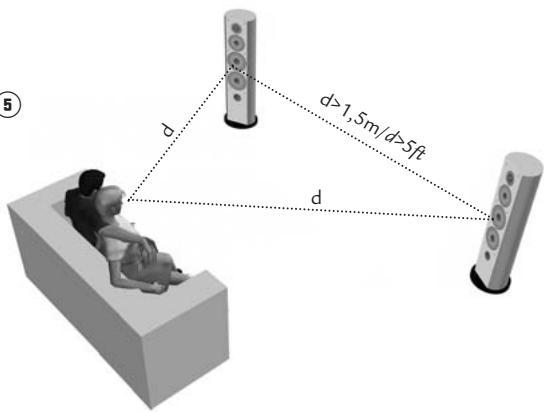

Die ideale Ausstellung
für ein klassisches Stereo 2.0 abhoren⑤
■ Für eine ideale Aufstellungnehmen Sie das Schema als Beispiel. Wenn man den Abstand der beiden Laufsprecher mit «d»annimmt, sollte die Entfernung zwischen den Laufsprechern mehr als 1,5m sein. Der Abstand der Hörer von den Laufsprechern sollte gleich sein und ein gleichwinkeliges Dreieck bilden.
Die Lautsprecher mussen zu der Hörzone hin abstrahlen.
Die Lautsprecher sollenn vorzugsweise so platziert werden, dass sie in Richtung der größten Länge des Raumes abstrahlen.
Grundsätzlich sollte man es vermeiden, die Lautsprecher in den Ecken des Raumes zu stellen, da dies die Wiedergabe der Basse verstärkt und gleichzeitig sollen den Lautsprecher mindestens 20~cm von den Wänden entfernt stehen.
Um eine ausgewogene Wiedergabe bei Kompaktboxen zur erhalten, ist es empfehlenswert, diese 30-40 cm über den Boden, auf Laatsprecherständern zuplatzieren. Die Hochtöner befinden sich dann in Ohrhöhe befinden, wenn man sitszt.
Kein Mobiliar (Tisch, Sessel, usw.) darf die direkte Abstrahlung von den Laatsprechern zum Hörer beeinträchtigen. Das teilweise Abdecken der Laatsprecher ruft eine Abschwächung der hohen Frenzen hervor und in den meisten Fälle auch der mittleren Frenzen. Dies bringt die Klangwiedergabe vollständig aus dem Gleichgewicht.
Das Aufstellen der Lautspricher in Raumnischen sollene eben-falls möglichst vermieden werden, da auch hier die Tonwiedergabe, besonders im Tieffrequenzen Bereich, verändert wird. Falls eine Aufstellung nicht anders möglich ist, sollte man darauf aufchten die Box nicht zu tief in die Nische aufzustellen, der sightbare Teil der Frontbespannung sollte sich außerhalb der Nische befinden.
Die ideale Aufstellung
für ein stereo 2.1 abhoren
Im Falle einer Stereo Abhörung mit 2 Laufsprecherboxen oder 2 Satellitenboxen und 1 Subwoofer, empfehlen wir Ihnen den Subwoofer in der Vordern Hörzone aufzustellen. Die Aufstellung des Subwoofer in der Höhe einer Wand verstärk den Tiebfass, aber beschränkt damit die Reflexionen der Frenzen von 80 bis 200 Hz. Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszuprobieren.

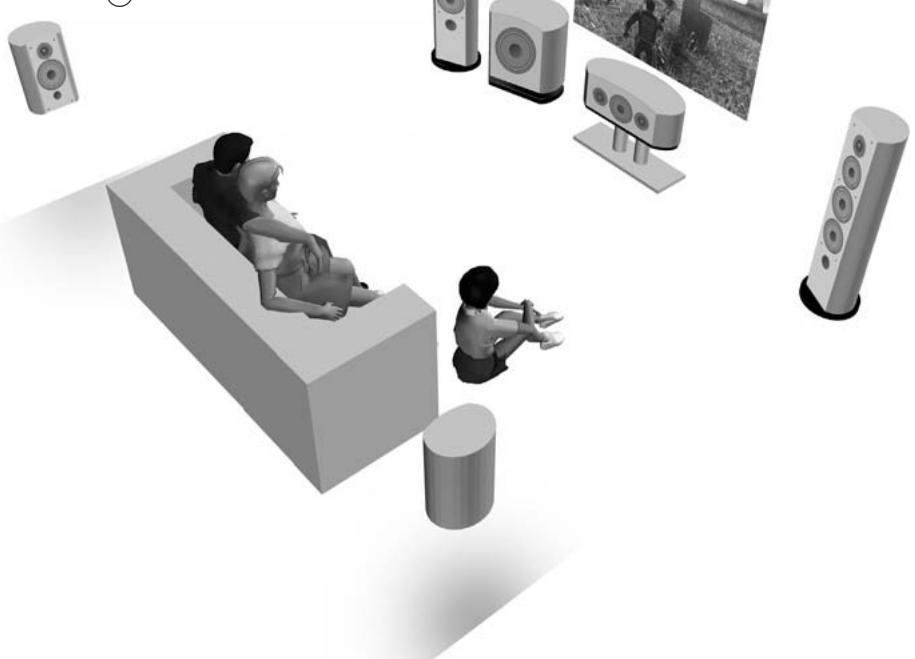

Die ideale Abhöraufstellung für ein Multikanal 5.1 oder Heimkino⑦
Wird der Stereoanlage ein Heimkino-Set beigefegt, muss die Aufstellung der zusätzlichen spezifischen Lautsprecherboxen besonders aufmerksam vorgenommen werden.
Der Centerspeaker sollte so nah wie möglich am Bildschirm aufgestellt werden, und während innerhalb der Hörzone Dort, wo in den Dialogen die hochstmögliche Kohärenz zwischen Bild und Ton erreicht wird. In der Praxis sollte der Centerspeaker über dem Bildschirm angebracht werden, wenn die Hauptlautsprecher niedriger sind als der Center, oder unterhalb des Bildschirms, falls die HauptlautsprecherHigher sind als der Center. So welt die es möglich ist, sollte der Centerspeaker auch ein weniger nach hinten aufgestellt werden, damit die Entfernung zwischen dieser und dem Zuhörer die gleiche ist wie zwischen dem Hörer und den Hauptboxen.
Die hinteren Effekt- oder Surround Laufsprecher sollen in der Höhe, an den Seitenwänden aufgestellt werden. Sie darüber ein weniger hinter in der Hörzone angebracht werden.
Der Subwoofer sollen in der vorderen Hörzone aufgestellt werden. Die Aufstellung des Subwoofer in der nausea einer Wand verstarkt den Tiebass aber beschrankt die Reflexionen der Freuenzen von 80 bis 200Hz . Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszuprobieren.
Ihr A/V Veränderer erhöhtlich ihren einen perfekten Abgleich der Lautstärken und der Entfernungen der einzelnen Lautspeicherboxen zu ermitteln. Diese Abgleich (Setup) sollte sehr genau durchgeführt werden damit ein koharentes Klangbild erzielt wird.
Erster Schritt : alle Geräte ausser Betrieb besteht. Um den Anschluss der Boxen durchzuführen, muss man zwei Dinge berücksichtigen : den Kabelquerschnitt und die Einhaltung der Phasen die durch + und - gekennzeichnet werden.
ANSCHLUSS 51
Querschnitt des Kabels
Um die Qualität von ihren Laatsprecherboxen voll auszuschöpfen und Leistungsverluste zu vermeiden, muss man den elektrischen Widerstand der Anschlusskabel zwischen Box und Verständärker so gering wie möglich halten. Um Ohnen bei der Wahl des Kabelquerschnits zu halten, geben wir Ohnen nachstehend eine Tabelle.
| Abstand Verständner/Box | Querschnitt |
| 4,5 m | 1,5 mm² |
| 6 m | 2 mm² |
| 7,5 m | 2,5 mm² |
| 9 m | 3 mm² |
| 12 m | 4 mm² |
Phase
Die Laufsprecherboxen und die Verstärker haben markierte Anschlussklemmen. Es gibt zwei gängige Arten, diese Kennzeichnung vorzunehmen : entweder eine Klemme rot und eine Klemme schwarz oder eine Klemme + und eine Klemme -. Auf jeder Fall müssen die beiden Kanäle auf gleichen Art und Weise angeschlossen werden ; d.h. z.B. dass die rote Klemme des Verstärkers auf die + Klemme der Box kommt ; die schwarze Klemme des Verstärkers Goes in dieser Falle auf die - Klemme der Box.
AUFSTELLUNG IN DER KONFIGURATION 5.1 MIT AKTIVEN SUBWOOFER
Aufstellung des aktiven Subwoofoers
Eigentlich brauchen Subwoofer nicht an ganz bestimmen Stellen innerhalb der Hörzone aufgestellt zu werden, wenn die Trennfrequency der Weiche um 150 Hz liegt. Unter dieser Frequez hat der Laatsprecher keine Richtungsfunktion mehr, und man kann nicht horen, aus welcherichtigung die Basstöne kommt. Für optimale Ergebnisse sollen Versuche an verschiedenen Stellplätzen vorgenommen werden, um in Abhängigkeit von der Raumakustik bei Tieffrequenzen die besten Effekte zu erzielen.
Anschliessen des aktiven Subwooferers
Die Eingangssignalsanschlüsse können auf zwei verschiedene Weisen vorgenommen werden :
entweder mit abgeschirmten Koaxialkabeln an den Cinch RCA LINE IN ⑧ und LINE OUT ⑨ Ein- und Ausgängen,
oder mit dem herkommlichen Laufsprecherkabel an den HIGH LEVEL INPUT(10) und HIGH LEVEL OUTPUT(11) Laufsprecheranschlussen.
Die Eingänge sind stereophonisch, linke L (left) und rechte R (right) Tieftone werden im Veränder geramicht. Falls ein Mono-Signal am Subwoofer anliegen sollte, dart nur einer der Eingänge L (left) oder R (right) benutzt werden.
Achtung, bevor Sie ihre Anlage an das Stromnetz anschließen, müssen Sie sicherrstellen, dass die Netzspannung der auf dem Schalter AC voltage selector 115 V-230V(17) der angegebenen Spannung entspricht.
Anschluss über die Cinch RCA Buschen
LINE IN 8 Buschen
Wenn Ihr Vorverstärker oder der Verständärker ihrer Audio/Videoanlage einen Vorverständärker Stereo-Ausgang besitzt, müssen die linken L (left) und rechten R (right) Ausgänge des Verständrkers oder Vorverständrkers mit den linken L (left) und rechten R (right) LINE IN⑧ Eingängen des Subwoofoers verbunden werden. Wenn ihre Anlage nur über einen einzigen Monoausgang verfügbar (Subwoofer/LFE), muss dieser entweder mit dem linken L (left) oder rechten R (right) LINE IN⑧ Eingang verbunden werden.
LINE OUT Buschen
Die linken L (left) und rechten R (right) LINE OUT Anschlussgeben die am LINE IN Eingang ankommende NF-Signale bis 40 Hz gefiltert wieder. An diesen LINE OUT Ausgangen kann der Veränder der Hauptlautsprecher angeschlossen werden.
Zusammenschaltung mit den Lautsprecher-Anschlüssen
■ HIGH LEVEL INPUT 10 Anschlüsse
Wenn Ihr Vollversteller kein den NF-Ausgang besitzt, müssen die Ausgänge des Versteller an die linken L (left) und rechten R (right) HIGH LEVEL INPUT Anschlüsse des Subwooferansgeschlossen werden. Sie können den Subwoofer an die für Lautsprecher bestimmen Anschlüsse Ihr Versteller anschließen Wenn Sie die linken und rechten Ausgänge Ihrres Versteller an die linken und rechten Eingänge des Subwooferans anschließen, darüber Sie die Phasen (+ und - oder Rot und
Schwarz) der Kabel nicht vertauschen, sonst riskieren Sie eine Panne des Haupt/Vollverständerkers.
■ HIGH LEVEL OUTPUT ⑪ Anschlüsse
These Anschlüsse geben das gleiche, Signal wieder wie das an die HIGH LEVEL INPUT⑩ Eingänge und erlauben zum Beispiel einen Anschluss der Hauptlautsprecher.
Netzanschluss
Der Stecker ^(12) dient zum Anschluss des Subwoofoers. Die Netzspannung wird mit Hilfe des Schalters 115V-230V ^(13) eingestellt. Zum Einschalten wird der Schalter POWER ^(14) auf standby oder on gestellt.
In der Position standby Goes das Gerät automatisch in den Standby-Modus, wenn einige Minuten lang kein Signal empfangen wird. Bei Eintritt eines Signals schaltet sich der Subwoofer automatisch wieder ein.
Einstellungen
LEVEL15
Bei einer ersten Einstellung der Lautstärke regeln Sie den CROSSOVER FREQUENCY auf ungebahr 120 Hz, dann stellen Sie die Lautstärke LEVEL hoher, bis Sie die gewünschte Tieftonstärke erreicht haben. Nach Einstellung der gewünschten Frequenz am CROSSOVER FREQUENCY und der gewünschten Phase am PHASE Schalter, müssen Sie wahrscheinlich erneut die Lautstärke am Schalter LEVEL einstellen.
| Verwendung | Wage | Chassis | |
| Altura RIVA Front / Surround | Regal /Stander | 2 | DOM50-17M18LB2 |
| Altura BAHIA Front | Standbox | 3 | DOM50 - 13M15M2 2 x 17M18LB2 |
| Altura LARGO Activ subwoofer | Standbox | 1 | 30M40 |
| Altura SENA Center | am/unter Fernsehen | 2 | DOM50 2 x 13M15M2TV |
| Altura LINEA Standbox | Standbox | 2,5 | DOM50 2 x 13MTR5 |
| Altura LINEA Regal | Regal | 2,5 | DOM50 2 x 13MTR5TV |
Dieser Potentiometer dient zur Einstellung der oberen Frenquenzen der Tonwiedergabe des Subwoofoers. Die Einstellung hängt von den Hauptlautsprechern ab, die mit dem Subwoofer eingesetzt werden und von ihrer Funktionseise im Raum. Die Beste Übergangsfrequency ermittelt in Sie mit Hilfe von Versuchen.
PHASE⑰
Je nach dem, wie der Subwoofer den Satellitenlautsprecher gegenüber positioniert ist, kann es vorkommen, dass die Phase des Subwoofer für eine bessere Tonqualität umgekehrt werden muss. Hierfür muss der Schalter von 0^ auf 180^ verstellt werden. Je nach Einstellung des CROSSOVER FREQUENCYPotentiometers müssen Sie selbst entscheiden, welche Phase die Beste ist. Achtung, wenn Sie einen zweiten Subwoofer einsetzen, muss dort der Phasenumschalter in der gleichen Position stehen wie auf dem ersten Subwoofer.
Auf unserer Homepage konnen Sie die spezifischen Einstellungen ersehen, die wir für unsere Subwoofer empfehlen. www.cabasse.com
PFLEGE
Gehäuse der Serien Altura sind mit hochwertigem Echtholz furniert. Sie sind dank zweier Lackschichten und mit einer zusätzlichen Schicht gegen Kratzer geschützt und können mit einem feuchten Tuch abgerieben werden.
Wenn Sie, unsere Ratschläge über den Anschluss und die Aufstellung befolgen, werden ihre Laatsprecher jederzeit zufriedenstellend Funktionieren und Sie erfreiuen. Täglich erhalten wir Briefe von Kunden, die glücklich und zufrieden über die gleichbleibende Qualität ihrer Laatsprecher sind. Diese Briefe sind unsere größte Belohnung für unsere Arbeit.
AKTIV SUBWOOFER ALTURA LARGO
| Max. Schalldruck | 121 dB |
| Phasenschalter | 0°normale Phase 180°umgekehrte Phase |
| Signaleingänge | 2 tief - 2 hoch |
| Stromversorgung | 115 / 230V AC-50 / 60 Hz |
| Max. Leistungsaufnahme | 165 W |
TECHNISCHE DATEN
| Wirkungsgrad 1W/1m (dB) | Überganz-bereich (Hz) | Übertragungs-bereich (Hz) | Nenn Impedanz (ohms) | Impedanz Minimum (ohms) | Nenn-belastung (Watts) | Spitzen-belastung (Watts) | Gehäuse Aussenführungen | Abmessungen HxB×T (cm) | Gewicht (kg) |
| 92 | 2500 | 60-25000 | 8 | 4,2 | 100 | 700 | Kirschbaum Santos | 44x32x23 | 11 |
| 94 | 700-2500 | 50-25000 | 8 | 3,2 | 120 | 840 | Kirschbaum Santos | 115x38x26 | 27 |
| Aktiv | regelbar | 30-200 | Aktiv | Aktiv | 250 | 750 | Kirschbaum Santos | 51x55x35 | 29 |
| 92,5 | 2700 | 60-25000 | 8 | 3,5 | 100 | 700 | Kirschbaum Santos | 23x55x34 | 15 |
| 93 | 500-2500 | 80-25000 | 8 | 3,7 | 100 | 700 | Kirschbaum Santos | 114x24x11,8 | 16 |
| 93 | 500-2500 | 80-25000 | 8 | 3,7 | 100 | 700 | Kirschbaum Santos | 46x24x11,8 | 10,5 |
LINEA Installierungsanweisung
AUFBAU
Die einzelnen Bausteine Ihr's Systems :
- 2,3,5,6 oder 7 LINEA Satelliten
- 1 aktiver Cabasse LARGO Subwoofer
- 1 Max Cabasse Bass-Summierer, wenn Ihr Audio-Video Veränder der den Subwoofer nicht im Stereo-Modus steuert
LINEA Satellit Sockelversion
LINEA Satelliten in Sockelversion konnen mit 2 Wandhalterungen senkrecht (A) oder waagerecht (B) an der Wand befestigt werden. Dank des Sockels kann Ihr Lautsprecher auch waagerecht auf einer Unterlage aufgestellt werden (C).
Bei senkrechter Aufstellung wird der Fu-socket verwendet (D).
LINEA Säule
Eine Version zum Aufstellen auf dem Boden, mit Spikes für perfekte Stabilität auf allen Böden.
Positionierung des LINEA SYSTEMS
Um die KI Satelliten und den LARGO Subwoofer zu positivieren, raten wir Ihnen, sich so(PRzise wie möglich an das Schema (s2) zu halten. Der LARGO Subwoofer muss im vorderen Teil der Hörzone aufgestellt werden. Wenn er an einer Wand positioniert ist, werden die extremen Tieftöne noch verstarkt und die Schallreflexionen der Frequenzen zwischen 80 und 200Hz begrenzt. Für optimale Ergebnisse ist es auf jeder Fall in Abhängigkeit von der Raumakustik nötig, die Positionierung des Systems zu testen.
Vorsicht! Manche Fernsehapparate sind besonderss empfindlich, und die durch die Hochtonmembrane austretenden Magnetstrahlungen können einen Einfluss haben, wenn der LINEA Satellit zu nahe an oder direkt hinter dem Fernsehapparat liegt. In einem solchen Falle sollte es genügen, wenn Sie den Satelliten etwas verstellen.
ANSCHLUSSE 51
Bei jedem Anschluss muss unbedingt die Phase eingehalten werden : die roten + Anschlüsse des Verstärkers müssen mit den roten + Anschlüessen des LINEA Satelliten verbunden werden. Das Gleiche geschieht mit den schwarzen - Anschlüessen.
Konfiguration 2.1 (S3)
2 LINEA Satelliten + 1 LARGO Subwoofer
Mit einem Laufsprecherkabel die Verständerkerausgabe an die HIGH LEVEL INPUT L (links) und HIGH LEVEL INPUT R (rechts) Enden des LARGO Subwoofoers anschließen und die HIGH LEVEL OUTPUT L (links) und HIGH LEVEL OUTPUT R (rechts) Ausgänge des LARGO Subwoofoers an die LINEA Satelliten (7).
Konfiguration 5.1 (S4)
5 LINEA Satelliten + 1 LARGO Subwoofer oder 2 Hauptlauts-precher, 3 LINEA Satelliten, 1 LARGO Subwoofer
Wenn Ihr Audio-Video Veränder den Subwoofer in Stereo steuert, verbinden Sie jeder Audio-Video Veränderausgang direkt mit dem entsprechenden Laufsprecher. In thisem Fall wird der LARGO Subwoofer an einen der der linken L (links) oder rechten R (rechts) CINCH RCA LINE IN Stecker angeschlossen.
Jetzt müssen Sie das « Set up » Menu Ihr Audio-Video Verständskers folgendermaßen programmieren :
| 5 LINEA Satelliten + 1 LARGO Subwoofer | |
| FRONT | SMALL |
| CENTER | SMALL |
| SURROUND | SMALL |
| SUBWOOFER / LFE | YES |
| 2 Hauptlautspecher + 3 LINEA Satelliten + 1 LARGO Subwoofer | |
| FRONT | SMALL oder LARGE * |
| CENTER | SMALL |
| SURROUND | SMALL |
| SUBWOOFER / LFE | YES |
*Je nach der Wiedergabekapazität der Tieffrequencyn werden die Hauptlautsprecher auf SMALL oder LARGE eingestellt.
Manche Audio-Video Veränderungen: Parameterien, Parameter Value, Parameter Type, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter ValueRange, Parameter Value
Wenn die Filterfrequenz eingestellt werden kann, muss sie auf 80Hz geregelt werden.
Konfiguration 5.1 mit Max Cabasse Bass-Summierer (55)
Bei manchen Audio-Video Verständern wird der Subwoofer in Stereo nicht mehr gesteuert. Wenn dies bei Ihr dem System der Fall ist, muss ein Max Cabasse Bass-Summierer eingesetzt werden (getrennt käufiglich). Den Max Cabasse Bass-Summierer an den rechten R (rechts) und linken L (links) Kanal des Verständers anschließen. Die auf den beiden Kanalen ausgestrahlten Tieftöne werden vom Max Cabasse Bass-Summierer direkt am Verständerkerausgang aufgenommen und in den (linken) LINE IN L Eingang des LARGO Subwooferers geleitet. Die Kabel des Max Cabasse Bass-Summierers sind universell einsetzbar und brauchchen also nicht je nach Kanal ausgerichtet zu werden. Bei Paral
Ielschluss der 2 Kabelpaare des Max Cabasse Bass-Summierers mit den Kabeln, welche den Verständner mit den LINEA Satelliten verbinden, müssen die roten + und schwarzen - Pole einzelte eingehalten werden. Der rechte LINE IN R Eingang wird mit dem SUBWOOFER / LFE Ausgang des Audio-Video Verständrakers verbunden.
Jetzt müssen Sie das « Set up » Menu Ihr's Audio-Video Verständskers folgendermaßen programmieren :
| 5 LINEA Satelliten + 1 LARGO Subwoofer + 1 Max Cabasse Bass-Summierer | |
| FRONT | LARGE |
| CENTER | SMALL |
| SURROUND | SMALL |
| SUBWOOFER / LFE | YES |
| 2 Hauptlautspecher + 3 LINEA Satelliten + 1 LARGO Subwoofer + 1 Max Cabasse Bass-Summierer | |
| FRONT | LARGE |
| CENTER | SMALL |
| SURROUND | SMALL |
| SUBWOOFER / LFE | YES |
EINSTELLUNGEN DES LARGO SUBWOOFERS
Crossover Frequency
Bei Konfiguration 2.1 oder Konfiguration 5.1, muss der CROSOVER FREQUENCY Frequenzregler immer folgendermaßen positioniert werden :
Level Lautstärkeeinstellung
Die LEVEL Lautstärke wird nach Bedarf eingestellt. Die Einstellung des LARGO Subwoofoers auf eine mittlere Lautstärke wird mit LINEA SYSTEM folgendermaßen gehandelt:
LEVEL
Für eine optimierte Lautstärkeeinstellung empfehlen wir, die se ab einer Stereoquelle (CD) vorzunehmen.
Mit dem " test tone" Ihr's 5.1, Audio-Video Verständerkers stellen Sie die Lautstärke des SUBWOOFER / LFE Kanals ein.

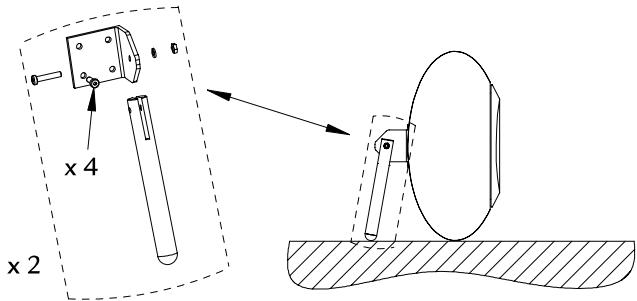

ZUSAMMENBAUEN DES MITGELIEFERTEN ZUBEHÖRS
(C) Waagerechte Aufstellung
des LINEA Satelliten mit Sockel

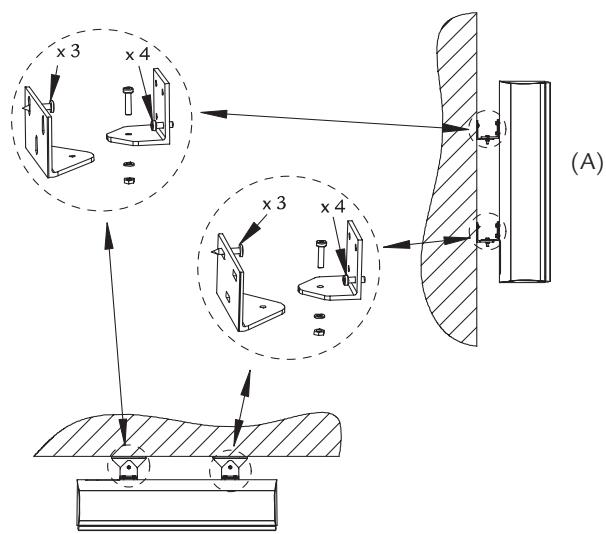

Senkrechte und waagerechte Wandbefestigung des LINEA Satelliten mit Sockel
(B)
(D) Senkrechte
Aufstellung
Cabasse
Cabasse SA - 210, rue René Descartes - BP 10 - 29280 Plouzané
Tel +33 (0)2 98 05 88 88 - Fax +33 (0)2 98 05 88 99
www.cabasse.com - info@cabasse.com
