BEDIENUNGSANLEITUNG AD-500 TEAC

Vielen Dank für den Kauf these SEAC-Geräts.

Bitte lessen Sie diese Anleitung sorgfältig durch, um die Leistungs-fähigkeit这点es Gerats optimal nutzen zu konnen.

BEDIENUNG SANLEITUNG 30

Bitte vor der Ingebrauchnahme durchlesen

• Einen geeigneten Aufstellungsort wahlen, der vor direkter Sonneneinstrahlung und/oder hohen Temperaturen geschützt ist. Das Gerät solle weder Vibrationen, starker Staub-, Hitze-, Käte- oder Feuchigkeitseinwirkung noch elektromagnetischen Einflüssen einschließlich Brummeinstreuungen (Transformerator, Generator etc.) ausgesetzt werden.
• Niemals die Geräteverkleidung abnehmen, da andernfalls die elektrischen Schaltkreise beschädigt werden konnen und Stromschlaggefahr besteht. Falls ein Fremdkörper oder Flüssigkeit in das Geräteinnere eingedrungen ist, wenden Sie sichitte an ihren Fachhandlor.
• CDs niemals mit schmutzigen Fingern handhaben. Niemals eine stark verkratzte oder verworfene CD einlagen.
• Bei Abziehen das Netzkabel stets am Steckerende fassen. Niemals am Kabel zerren.
• Niemals das Gehäuse mit chemischen Lösungsmitteln reinigen. Anderfalls konnen Verfährungen und Verformungen auftreten. Verwenden Sie zur Reinigung ein sauberes, trockenes, fusselfreies Tuch.
  -itte bewahren Sie diese Anleitung zur späteren Bezugnahme sorgfältig auf.

Handhabung von Audiocassetten

Cassetten niemals an Orten aufbewahren, die folgenden Umgebungseinfüssen ausgesetzt sind:

• Direkte Sonneneinstrahlung (z.B. auf Fenstersims), hohe Temperaturen (z.B. geben Heizkörper).
• Starke elektromagnetische Felder (z.B. darüber)Lautsprechern, auf einem TVGerät, geben einem Netzeil etc.).
  Hohe Luftfeuchtigkeit, starke Staubeinwirkung oder sonstige startverschmutzte Umgebungen.
• Cassetten niemals heftigen Stößen oder Erschüttterungen aussetzen.
• Wie empfehlen, C-120-Kassetten nicht zu verwenden, da es zu Bandverschlin-gungen und schweren Betriebsstörungen kommt kann.

Bandsorte

Bandsortenwahl:

Die automatische Bandsortenwahl (Metall- und Chromband (Kobaltband))arbeitet nur einwandfrei, wenn Cassetten entsprechende Identifikationsöffnungen vorweisen.

*Dolby Rauschunterrückung hergestellt unter Lizenz von Dolby Laboratories Licensing Corporation.

DOLBY und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories Licensing Corporation.

Handhabung von CDs

Dieses Gerät spielt ausschließlich CDs ab, die mit dem Zeichen "dige" gekennzeichnet sind. Andere CDs sind nicht verwendbar.

• Eine CD stets mit nach oben weisendem Etikett einlagen. (CDs enthalten Signale nur auf einer Seite).
• Zur CD-Entnahme aus der Schutzhülle den mittleren Nabenkranz undrücken und die CD beim Entnahmen vorsichtig am Rand fassen.

Entnehmen der CD

Die CD am Rand Halten

• Fingerabdrücke, Staub etc. vorsichtig mit einem weichen fusselfreien Tuch entfernen.

Gerade nach außen wischen

• Zur Reinigung niemals Farbverdünner, Benzin oder Alkohol verwenden, da diese und sonstige Lösungsmittel die CD-Oberfläche irreparabel beschädigen.

• CDs nach dem Abspielen stets in ihrer Schutzhülle aufbewahren, um Kratzer etc. zu vermeiden. Kratzer konnen bei der CD-Wiedergabe Laser-Fehltablastungen verursachen.

• CDs niemals langdauernd direkter Sonneneinstrahlung, hohen Temperatoren oder hoher Luftfeuchtigkeit aussetzen.

Bei Einwirkung extrem hoher Temperaturen kann es zu CD-Verwerfungen kommt.

• Niemals die CD-Etikettseite bekleben oder mit einem Kugelschreiber beschreiben!

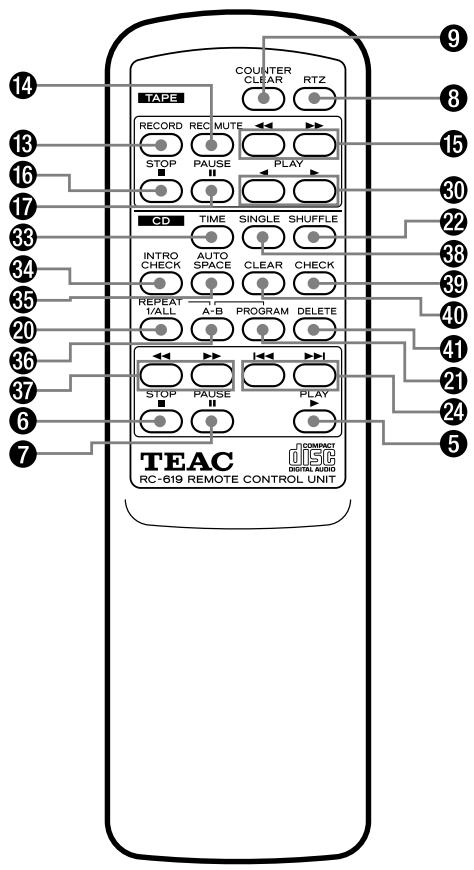

Fernbedieneinheit

Die Fernbedieneinheit bei Gebrauch auf den Fernbediensensor am Deck ausrichten.

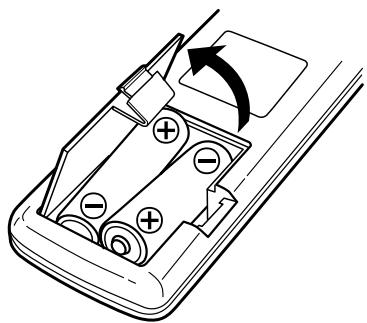

Einlegender Batterien

1. Die Batteriefach-Abdeckung entfern.
2. Zwei Batterien "AA" (R6, SUM-3) polrlichtig ( /) einlagen.
3. Die Abdeckung wieder einwandfrei anbringen.

Batteriewechsel

Muß der Abstand zwischen Gerät und Fernbedieneinheit zur Funktionsauslösung verringgert werden, wird ein Batteriewechsel notwendig. Stets zwei neue Batterien einlagen.

Batterie-Vorsichtsmaßregeln

Die Batterien stets polrlichtig ( /) einlagen.
Stets zwei Batterien der gleichen Ausführung verwenden. Niemals gleichzeitig eine gebrauchte und eine neue Batterie verwenden.
- Sowohl Einweg- als auch wiederaufladbare Batterien sind verwendbar. Die Sicherheitshinweise auf den Batterien beachten.

• Bei längerem Nichtgebrauch (über einen Monat) sollenn die Batterien entnommen werden, um dem Auslaufen der Batterien vorzubeugen. Ausgelaufene Batterien entnehmen und nach Säubern des Batteriefachs gegen frische auswechseln.
• Batterien niemals erhitzen, zerlegen oder zur Entsorgung verbrennen.

Netzspannungsumstellung (Nur für allgemeine Exportmodelle)

Vor der Umstellung des Netzspannungswährers unbedingt das Netzkabel abziehen!

1. Der Spannungswahler befindet sich an der Geräterückseite.
2. Mit einem Flachklingen-Schraubendreher wie erforderlich auf Position 230 V oder 120 V stellen.

Vor der Anschlußherstellung alle einbezogenen Geräte ausschalten. Auf einwandfrei Kanalzuweisung ((Kennzeichen L) links/(Kennzeichen R) rechts) achtEN.
- Für alle eingesetzten Geräte die zugehörige Bedienungsanleitung durchlehen.

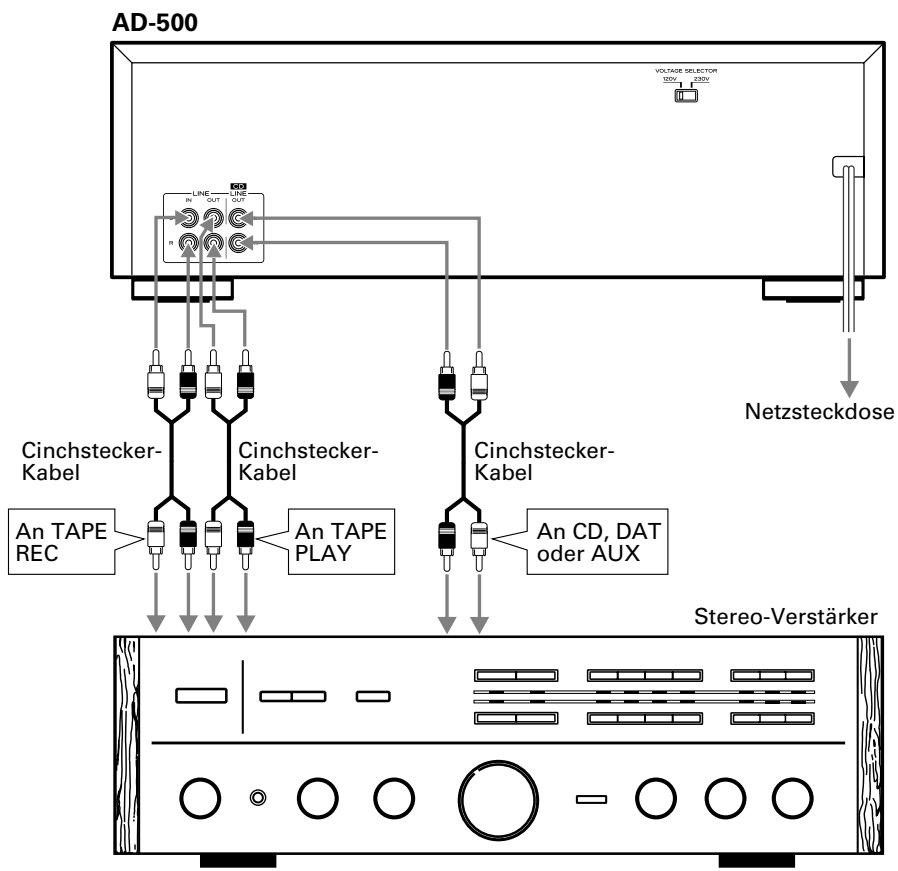

■ Signalkabel

Line-Eingang/Ausgang (LINE IN/OUT)

Die Buchsen LINE IN mit den Buchsen TAPE REC des Stereo-Verträkers, die Buchsen LINE OUT mit den Buchsen TAPE PLAY des Stereo-Verträkers verbinden. Hierzu Cinchstecker-Kabel verwenden.

Die Buchsen LINE OUT liefern das CD-oder Cassettenbandsignal. Wird gleichzeitig von CD und Cassette wiedergegeben, hat das Cassettenbandsignal Vorrang.

CD-Line-Ausgang (CD LINE OUT)

Die Buchsen CD LINE OUT mit den Buchsen CD, DAT oder AUX des StereoVerstärkers verbinden. Hierzu Cinchstecker-Kabel verwenden.

Die Buchsen CD LINE OUT liefern ausschließlich das CD-Ausgangssignal.

Achtung:

Falls dieser CD-Spieler Interferenzen beim UKW-Tuner, TV-Empfänger etc. verursacht, auf ausreichenden Abstand achten.

Netzkel

Bei Netzanschluß sichergehen, daß die vorgeschriebene Netzspannung vorliegt.

Kopfhörerbuchse

Für den Anschluß eines Stereo-Kopfhörers.

Die Kopfhörerlaufsträke einstellen.

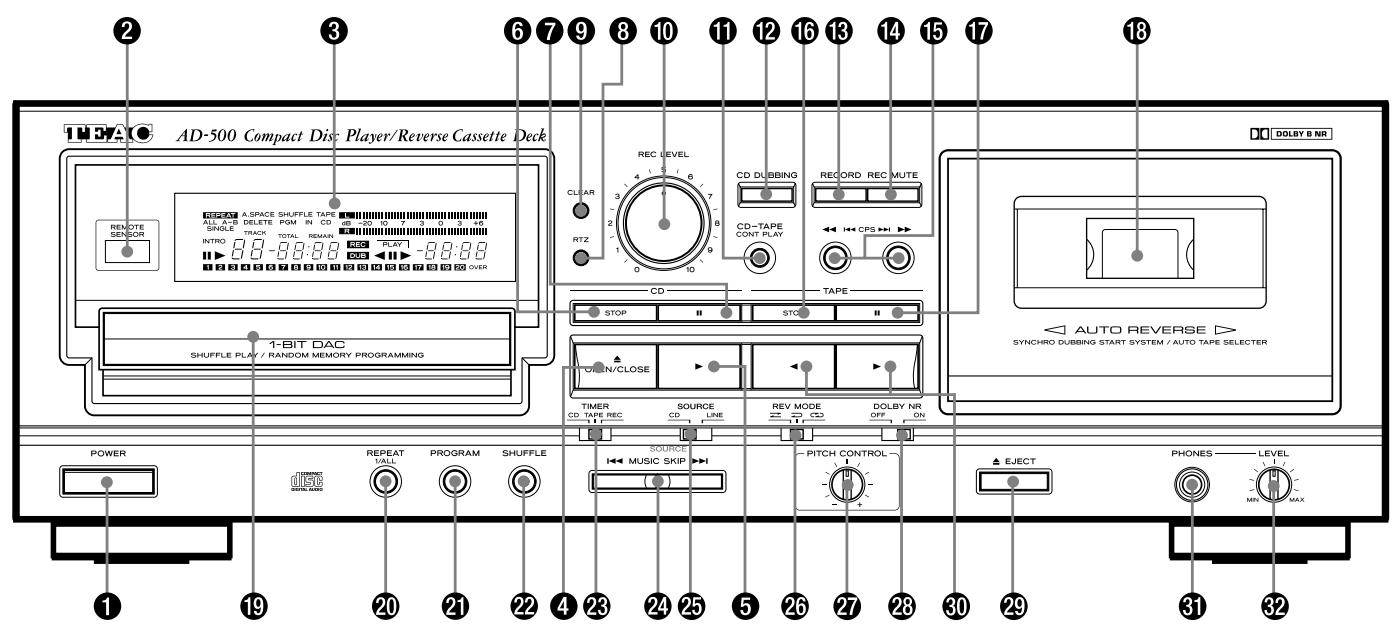

1 Netzschalter (POWER)
Fernbediensensor (REMOTE SENSOR)

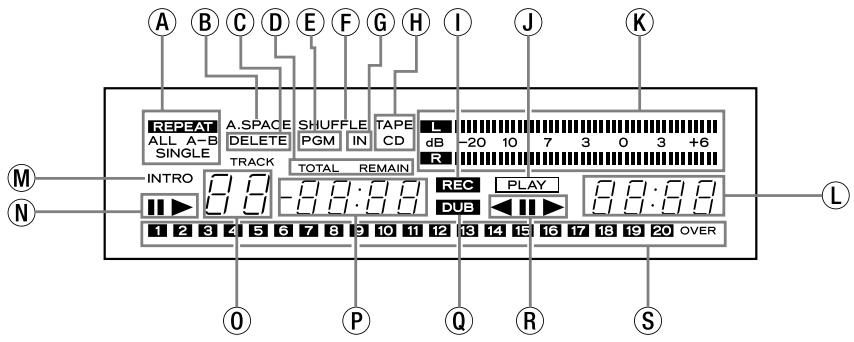

3 Mehrfachanzeige-Displayfeld
A Wiederholanzeige (REPEAT)
Auto-Einfuganzeige (A.SPACE)
Löschanzeige (DELETE)
① Zeitmodusanzeige
EProgrammieranzeige (PGM)
F Zufallswiedergabe-Anzeige (SHUFFLE)
⑥ CD-Eingangsanzeige (IN)
Band/CD-Anzeige (TAPE/CD)
① Aufnahmeanzeige (REC)
① Bandwiedergabeanzeige (PLAY)
Pegelmeter
Bandzahler
M Anspielsuchlaufanzeige (INTRO)
CD-Pausen-/Wiedergabeanzeige (I/
① Titelanseige
P Zeitzahleranzeige
Kopieranzeige (DUB)
R Bandlaufrichtungs-/ Pausenanzeige (AII
⑧ Musikkalender
4 Offnen-/SchlieBen-Taste
⑤ CD-Wiedergabetaste (▶)
CD-Stopptaste (CD STOP)
CD-Pausentaste (II)

Nullrücklauftaste (RTZ)
9 Zählerlöschtaste (CLEAR)
10 Aufnahmepegelregler (REC LEVEL)
1 Taste für kontinuierliche Wiedergabe (CD-TAPE CONT PLAY)
CD-Kopiertaste (CD DUBBING)
18 Aufnahmetaste (RECORD)
Stummaufnahmetaste (REC MUTE)
Umsplul-CPS-Tasten (CPS
16 Bandstopptaste (STOP)
17 Bandpausentaste (II)
Cassettenhalter
CD-Halter
20 Wiederholtaste (REPEAT 1/ALL)
2Programmiermodustaste (PROGRAM)
Zufallswiedergabetaste (SHUFFLE)
Timer-Schalter (TIMER)
Titelsprungtasten (1-1/1)
25 Signalquellenwahler (SOURCE)
26 Umkehrmodusschalter (REV MODE)
27 Geschwindigkeitsfeinregler (PITCH CONTROL)
28 Dolby-Rauschunterrückungsschalter (DOLBY NR)
Auswurfaste (EJECT)
30 Bandwiedergabetasten ( /
Kopflörerbuchse (PHONES)
Kopfhörer-Lautstärkeregler (LEVEL)
3 Zeittaste (TIME)
4 An Spielsuchlaufaste (INTRO CHECK)
Taste für automatische Leerabschnitt-einführung (AUTO SPACE)
46 Abschnittstaste (A-B)
CD-Suchlauftaste (CD SEARCH /▶▶)
Einzeltiteltaste (SINGLE)
39 Prüftaste (CHECK)
40 Löschtaste (CLEAR)
4 Löschprogrammiertaste (DELETE)

Grundsätzliche Bedienschritte

1. Den Schalter POWER drucken.

1. Die Taste OPEN/CLOSE drucken.

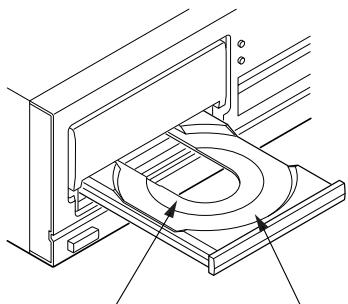

Der CD-Halter wird ausgefahren. Eine CD vorsichtig mit nach oben weisendem Etikett einlagen. Die CD muß in der Mitte des CD-Halters, innerhalb der CD-Vertiefung, eingesetzt werden.

Für CD-Singles (8 cm)
FürnormaleCDs (12cm)

1. Die Taste OPEN/CLOSE erneut betäti- gen.

Der CD-Halter wird eingefahren.

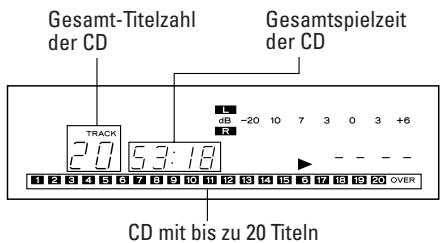

Nach weniger Sekunde entscheidt die folgende Anzeige.

1. Die Taste CD PLAY () betätigten.

Die Wiedergabe startet beim ersten Titel, die Wiedergabeanzeige leuchtet.

Bei Wiedergabe blinkt im Musikkalender jeweils die Nummer des Abspiel-Titels.
- Nach vollständiger Wiedergabe erlischt die zugehörige Titelnummer des Musikkalenders.

■ Bei ausgefahrenem CD-Halter

Wenn die Taste betätigt wird:

Der CD-Halter wird eingefahren und die Wiedergabe startet mit dem ersten Titel.

Wiedergabestopp

Die Taste STOP betätigten. Das Laufwerk wird gestoppt.

Entnehmen der CD:

Die Taste OPEN/CLOSE betätigten. Die Wiedergabe stoppt und der CD-Halter wird ausgefahren. Das Gerät schaltet auf den Anfangsstatus.

Kurzzeitige Wiedergabeunterbrechung (Wiedergabepause):

Die Taste II betätigten. Die Wiedergabe wird bei der vorliegenden Laserabnehmerposition unterbrochen. Die Pausenanzeige II leuchtet. Zur Wiedergabefortsetzung die Taste oder II betätigten.

VORSICHT:

Den CD-Halter-Einschub oder -Ausschub niemals behindern und keinerlei Druck auf den CD-Halter ausüben.

Titelsuchlauf

Titelsuchlauf mit den Tasten (144/MUSIC SKIP)

Titelanfänge können mit Hilfe der Tasten 一 一 一 auf einfache Weise angewählt werden. Dieser Modus wird im Displayfenster TRACK angezeigt.

• These Funktion arbeitet auch bei der programmierten Wiedergabe, allerdings nur für die programmierten Titel.

■ Versetzen zum nachten Titel Die Taste betätigten.

Bei jedem Druck auf die Taste wird der Laserabnehmer zum Anfang des jeweils nachfolgenden Titels weitergesetzt. Diese Funktion ist bis zum letzten CD-Titel verfügbar. Wird diese Taste nach Erreichen des letzten Titels betätig, unterbleibt die Weitersetzung des Laserabnehmers.

■ Versetzen zum vorhergehenden Titel. Die Taste betätigen

Bei Betätigen der Taste wird der Laserabnehmer zum Anfang des vorliegenden Titels versetzt. Soll der Anfang des vorhergehenden Titels angewählt werden, muß diese Taste zweimal betätigter werden.

Auf diese Weise kann der Laserabnehmer bis zum Anfang des ersten Titels rückgesetzt werden.

■ Music-Suchlaufasten (SEARCH /▶)

Die Abspielposition kann unterbrechnungsfrei beschleunigt in beiden Richtungen versetzt werden. Zum Vorwärtschlauf die Taste auf der Fernbedienung oder die Taste am Gerät gedrückt halten. Zum Rückwärtschlauf die Taste auf der Fernbedienung oder die Taste am Gerät gedrückt halten.

Da bei diesen Suchlauf das zeitgeraffte Tonsignal bei verringerter Lautstärke mitgehört werden kann, ist so die Anzahl einer neuen CD-Abspielposition möglich. An der gewünschten CD-Abspielposition einfach die Taste freigeben. Der CD-Spieler schaltet wieder auf den ursprünglichen Modus.

Programmierte Wiedergabe

These Funktion ermoglicht die Wiedergabe von in beliebiger Reihenfolge programmierten Titeln (max. 20).

■ Programmierung von CD-Titeln

Beispiel:

Im Stoppmodus die Titelfolge 5 2 8 programmieren.

1. Die Taste STOP betätigen.

2. Die Taste PROGRAM betätigten.

Das Gerät schaltet auf den Programmiermodus. Die Anzeige PGM leuchtet.

3. Abwechselnd die Taste(n) MUSIC SKIP und die Taste PROGRAM in der gezeugten Reihenfolge betätigten.

4. Die Taste drucken.

Die programmierte Wiedergabe startet beim ersten Programmtitel.

Titel können nur programmiert werden, wenn der CD-Spieler auf Stopp geschalteit.
Die programmierte Titelfolge wird nach vollständiger programmierter Wiedergabe oder bei Abbruch der programmierten Wiedergabe mit der Stoptaste im Speicher beibehalten.
Die programmierte Titelfolge wird gelöscht, wenn die Stopptaste im Stoppmodus gedrückt wird.
Zum Verlassen des programmierten Wiedergabemodus nochmals die Programmiertaste betätigten.
- Bei der programmierten Wiedergabe bezieht sich die Restzeitanzeige TOTAL REMAIN auf die Restzeit der verbleibenden programmierten Titel ab der vorliegenden Abspielposition.
- Werden Titel mit Titelnummern über 32 programmiert, kann die Anzeige TOTAL entfallen (die Anzeige "nn:nn" erscheintstattdessen).

■ Anzeige der Gesamtspielzeit aller programmierten Titel

Hierzu im Programmiermodus die Taste TIME drucken.

Durch nochmaliges Betätigkeiten der Taste TIME schaltet der CD-Spieler erneut auf den Programmiermodus.

■ Überprüfung der Programmierung

1. Im Programmiermodus die Taste CHECK drucken.

Die Nummer des ersten programmierten Titels wird zusammen mit der blinkenden Programmfolgenummer "P-01" angezeigt.

2. Jeder weitere Druck auf die Taste CHECK ruft die Anzeige für den jeweils nachsten programmierten Titel auf.

Die zugehörige Programmfolgenummer "P-xx" blinkt.

• Nach Anzeige der letzten programmierten Titelnummer schaltet der CD-Spieler bei Betätigungen der Taste CHECK erneut auf den Programmiermodus zurück, so daß weitere Titel programmiert werden können.
  Die Nummern der abgespeicherten programmierten Titel werden im Musikkalender angezeigt. Da die Musikkalenderanzeige auf 20 Titel begrenzt ist, werden darüberliegende Titelnummern durch die Leuchtanzeige "OVER" bestätigt.

Lösung programmierter Titel

Mit Taste CLEAR kann die jeweils zuletzt abgespeicherte Titelnummer gelöscht werden.

Löschprogrammierung

Bei diesen Programmierverfahren werden ausschließlich die Titel programmiert, die nicht wiedergegeben werden sollen. Dies ist vorteilhalt, wenn eine CD Titel enthalt, die Sie nicht horen möchten.

1. Die Taste STOP betätigten.

2. Die Taste DELETE betätigten.

Der CD-Spieler schaltet auf den Löschprogrammiermodus. Die Displayfeldanzeigen "DELETE" und "PGM" leuchten.

3. Abwechselnd die Taste(n) | MUSIC and die Taste PROGRAM in der gewündsten Reihenfolge betätigten.

4. Die Taste PLAY betätigten.

Die Wiedergabe startet für die nicht gelöschten Titelnummern.

• Zur Überprüfung der Gesamtspielzeit der nicht gelöschten Titelnummern im Löschprogrammiermodus die Taste TIME drucken.
  Durch nochmaliges Betätigungen der Taste TIME schaltet der CD-Spieler erneut auf den Löschprogrammiermodus.
• Im Löschprogrammiermodus die Taste CHECK drucken, um die Nummer des ersten gelöschten Titels anzuzeigen. Jeder weitere Druck auf die Taste CHECK ruft die Anzeige für die jeweils nachste gelöschten Titelnummer auf. Nach Anzeige der letzten gelöschten Titelnummer schaltet der CD-Spieler bei Betätigkeiten der Taste CHECK erneut auf den Löschprogrammiermodus darüber, so daß weitere Titelnummern gelöscht werden können.
  Mit Taste CLEAR kann die jeweils zuletzt durchgeführte Titelnummerlösung rückgangig gemacht werden.
  Zum Verlassen des Löschenprogrammiermodus im Stoppmodus die Taste STOP betätigten.

Zufallswiedergabe

1. Im Stoppmodus die Taste SHUFFLE betätigten.

Die Displayfeldanzeige SHUFFLE leuchtet.

1. Die Taste CD PLAY betätigten.

Die Wiedergabe erfolgt bei zufällig bestimmter Titelreihenfolge.

• Bei ausgelöster Zufallswiedergabe kann mit Taste ein neuer ZufallsTitel angewählt werden. Mit der Taste kann der vorliegende Titel von Anfang an erneut abgeschweit werden.
• Ein bereits einmal abgespielter Titel wird nicht mehr aufgerufen.
  Zum Verlassen des Zufallswieder-gabemodus nochmals die Taste SHUFFLE betätigten. Herauf werden alle verbleibenden Titel ab dem vorliegenden Titel in normaler Reihenfolge abgespielt.

Wiedergabewiederholung

Die Wiedergabewiederholung kann für einen Titel, die gesamte CD oder einen vorbestimmten CD-Abschnitt (A-B) durchgeführt werden.

Zum Verlassen des Wiedergabewiederholmodus nochmals die Taste REPEAT betätigten.

■ Wiederholung eines Titels (Einzeltitelwiederholung)

1. Die Taste REPEAT 1/ALL betätigen.

Die Anzeigen REPEAT und SINGLE leuchten.

1. Den gewünschten Titel mit Taste und/oder aufrufen.

Jeweils nach der vollständigen Wiedergabe wird der gleiche Titel nochmals aufgerufen und erneut abgespielt. Diese Wiederholung kann beliebig oft erfolgen.

■ Wiederholung aller CD-Titel (Gesamtwiederholung)

1. Die Taste REPEAT 1/ALL zweimal betätigten.

Die Anzeigen REPEAT und ALL leuchten.

1. Die Taste PLAY betätigten.

Die Wiedergabe startet. Jeweils nach der vollständigen Wiedergabe aller Titel wird erneut der ersten Titel angewählt und die CD wird nochmals abgeschweit. Diese Wiederholung kann beliebig oft erfolgen.

■ Wiedergabe eines CD-Abschnittes (A-B-Abschnittswiederholung)

1. Die Wiedergabe beliebig vor dem Abschnittsstartpunkt auslösen.
2. Den Abschnittsstartpunkt (A) durch Drücken der Taste A-B markieren.

Die Anzeigen REPEAT und A- leuchten, die Anzeige B blinkt. Dies bestätigt, daß A abgespeichert wurde.

1. Im nachfolgenden Abspielbereich der CD den Abschnittsendpunkt (B) durch Drücken der Taste A-B markieren.

Hierauf leuchtet Anzeige B konstant zur Bestätigung, daß B abgespeichert wurde. Hierauf wird die Abschnittswiederholung ausgelost.

Der CD-Spieler wechselt auf Punkt A und setzen die Wiedergabe hier fort.

Wird Punkt B erreicht, erfolgt erneuter Wechsel auf Punkt A und Wiedergabe bis Punkt B. Dieser Vorgang wird beliebig oft wiederholt.

• Nach der Abspeicherung von Punkt A kann Punkt B Schneller mit den Tasten oder angewählt werden.
  Zum Verlassen des Abschnittswiederholungsmodus nochmals die Taste A-B betätigten.

■ Wiederholung programmierter Titel

Die Wiederholfunktion ist auch bei programmierter Wiedergabe einsetzbar.

Zur Wiederholung aller programmierten Titel die Taste 1/ALL zweimal drücken. (Sicherstellen, daß hierauf die Anzeigen REPEAT und ALL leuchten.)

Zähleranzeige

Der Zähler kann auf die folgenden Zeitanzeigefunktionen geschellt werden:

① CD-Gesamtzeit

Nach Einfahren des belegten CD-Halters werden CD-Gesamtspielzeit und CD-Gesamttitelzahl angezeigt.

② Laufzeitanzeige

Ab Wiedergabestart wird die Titellaufzeit in Minuten und Sekunden angezeigt.

③ Restzeitanzeige (REMAIN)

Erfolg, wenn Taste TIME einmal gedrückt wird. So kann die Titelrestzeit schnell überprüft werden.

④ Gesamtrestzeitanzeige (TOTAL REMAIN)

Erfolggt, wenn Taste TIME zweimal gedrückt wird. Die Restzeitanzeige bezieht sich auf die gesamte verbleibende Spielzeit ab der vorliegenden Abspielposition. Die Anzeige erfolgt während der Wiedergabe bei Abwärtszahlung bis "00:00".

• Wird angezeigt, wenn Taste TIME dreimal gedrück wird. Die gezeigte Zeit ist die Laufzeit (2).
• Wird bei herkommlicher Wiedergabe ein Titel mit einer Titelnummer über 32 abgeschweit, unterbleibt die Restzeit-anzeige, auch wenn die Taste TIME betätigt wird. Im Zeitanzeigebereich erscheint stattdessen die Meldung "nn:nn".

Automatische Leerabschnittteinfugung

These Funktion fegt automatisch zwischen den einzelnen Titeln eine 4 Sekunden dauernde Pause ein, so daß zwischen allen Titeln gleicher Abstand gegeben ist. Hierzu die Taste AUTO SPACE drücken, so daß die Anzeige A.SPACE leuchtet.

Zum Verlassen des Einfugmodus nochmals die Taste AUTO SPACE drucken, so daß die Anzeige erlischt.

Anspielsuchlauf

Für einenchnellen CD-Inhaltsüberblick werden jeweils die ersten 10 Sekunden von jedem Titel angespielt.

1. Die Taste INTRO CHECK drucken. Die Anzeigen INTRO und leuchten.
2. Zum Verlassen des Anspielmodus nochmals die Taste INTRO CHECK drucken.
   Die Anspielfung ist auch in Verbindung mit der Zufallswiedergabe, programmierten Wiedergabe und Gesamtwiederholfungtion einsetzbar.

Einzelwiedergabe

1. Die Taste SINGLE drücken. Die Displayfeld-Anzeige SINGLE leuchtet.
2. Den gewünschten Titel mit den Tasten MUSIC SKIP wie erforderlich aufrufen.
3. Der aufgerufen Titel wird einem abgespiel. Am Titelende schaltet der CD-Spieler auf Stopp.
   Zum Verlassen des Einzelwiedergabemodus nochmals die Taste SINGLE drucken.

Wiedergabe

1. Mit Taste POWER einschalten.
2. Mit Schalter REV MODE den Bandlaufmodus bestimmten.

Einstellung	Bandlauf
	Wiedergabe einer Seite
	Seite A → Seite B → Stopp
	→ Seite A → Seite B —Das Band wird nach 5 Abläufen gestoppt.

1. Eine bespielte Cassett einlagen. Die Bandöffnung muß nach unten, Seite A muß nach außen weisen.
2. Mit Schalter DOLBY NR die Rauschunterrückung aktivieren (ON) oder deaktivieren (OFF).
3. Zum Wiedergabestart die Taste oder drucken.
4. Die Lautstärke am Veränderer einstellen.
5. Zum Wiedergabestopp die Taste STOP drucken.

Einlagen einer Cassette

1. Das Band straffen. Hierzu die Nabe mit einem Finger oder Bleistift etc. drehen.
   Hinweis: Nicht das Band berühren! Fingerabrücke verursachen Staubund Schmutzablagerungen.
2. Zum Öffnen des Cassettenhalters die Auswurftaste (▲)* drücken.
3. Eine Cassette mit nach unter weisender Bandöffnung einlagen.
4. Den Cassettenhalter vorsichtig andrücken.

*Hinweise:

Der Cassettenhalter kann bei Aufnahme oder Wiedergabe nicht geöffnet werden.
- Werde das Gerät bei Aufnahme oder Wiedergabe ausgescheltet, ist der Cassettenauswurf ggf. nicht möglich. In diesen Fall das Gerät einschalten und hierauf die Auswurftaste drücken.

Aufnahme

1. Mit dem Schalter POWER einschalten.
2. Den Bandlaufmodus mit Schalter REV MODE bestimmmen.
3. Sollen beiden Seiten bespielt werden, den Schalter REV MODE auf oder stellen.
4. Wird die Aufnahme mit Taste ausgelöst, erfolgt die Aufnahme nur für eine Bandseite.
5. Soll nur eine Seite bespielt werden, den Schalter REV MODE auf stellen.
6. Eine bespielbare Cassette einlagen.
7. Sicherstellen, daß die Aufnahmzerungen am Cassettenrücken vorhanden sind. Falls nicht, die Lösenschutzöffnungen mit Klebeband abdecken.
8. Mit Schalter SOURCE die Signalquelle bestimmen.
9. Bei Vorwahl "CD" gilt der eingebaute CD-Spieler als Signalquelle.
10. Bei Vorwahl "LINE" wird die an den Buchsen LINE IN anliegende Signalquelle vorgewählt.
11. Mit Schalter DOLBY NR die Rauschunterrückung aktivieren (ON) oder deaktivieren (OFF).
12. Mit Taste RECORD das Deck auf Aufnahmebereitschaft schalten (die Anzeigen REC und leuchten).
13. Den Aufnahmepegel so aussteuern, daß Pegelspitzen kurz im Bereich "0 dB" (Normal- oder Chromband) bzw. im Bereich "+"3 dB" (Metalband) angezeigt werden.

1. Zum Aufnahmestart nochmals die Taste PAUSE drucken.
   Zur kurzzeitigen Aufnahmever-brechung die Taste PAUSE drucken. Zur Aufnahmefortsetzung die Taste PAUSE oder die Wiedergabetaste drucken. Wird bei Aufnahmepause die Taste gedrückt, deren Anzeige (oder ) leuchtet, erfolgt der Aufnahmestart. Wird die Taste gedrückt, deren Anzeige nicht leuchtet, wird nur die Bandlaufrichtung gewechtselt. Zum Aufnahmestart die gleiche Tastes nochmals drucken.
   Zum Aufnahmestopp die Taste STOP drucken.

Löschen

Bereits auf dem Band aufgezeichnete Signale werden bei der Neuaufnahme automatisch gelöscht und durch die Neuaufnahme ersetzt. Um ein Band ohne Neuaufnahme zu löschen, den Regler REC LEVEL auf "0" stellen und die Aufnahme starten.

VORSICHT

Das Aufzeichnen von kommerziell bespielen Cassetten, Schallplatten, Sendeprogrammen und anderen Medien kann gegen das Urheberrecht verstoßen. Die gesetzlichen Bestimmungen vor der Aufnahme überprüfen.

Bandzahler

Der Bandzahler zählt aufwärts bei Vorwartsrichtung und abwärts bei Rückwärtsrichtung. Die Anzeige kann mit Taste COUNTER CLEAR auf "0000" rückgestellt werden.

Bandversetzung bis zur Zähler-nullanzeige (Nullrücklauf)

Durch Drücken der Taste RTZ (Return To Zero) wird das Band bis zum Erreichen der Zählernullanzeige "0000" umgespult. Hierauf wechselt das Deck auf Stopp.

Die Nullrücklauf-Funktion arbeitet nicht, wenn die Zähleranzeige im Bereich zwischen "99996" und "0004" liegt.

Geschwindigkeitsfeineinstellung

Bei Wiedergabe kann die Bandgeschwindigkeit feineingestellt werden, um Klangabweichungen zu kompensieren oder bewuBt einzusetzen.

Den Regler PITCH CONTROL nach rechts drehen, um die Bandgeschwindigkeit zu erhöhen (höhere Tonlage). Den Regler nach links drehen, um die Bandgeschwindigkeit zu verringern (tiefere Tonlage).

• Bei Anschlag im Uhrzeigersinn ist die Bandgeschwindigkeit um ca. 12% erhöht.
• Bei Anschlag gegen den Uhrzeigersinn ist die Bandgeschwindigkeit um ca. 12% verringgert.

Umspulen

Im Stoppmodus dieren die Tastes und als Umspultasten (vorwarts/ ruckwarts).
- Im Wiedergabemodus dienen diese Tasten als CPS-Tasten.

CPS (Computomatic-Programm-Suchlauf)

Die CPS-Funktion ermoiglich den Zugriff auf einen beliebigen Titel zur Wiedergabe, wobei bis zu 15 Titel vor oder nach dem vorliegenden Titel übersprungen werden konnen. Der Suchlauf orientiert sich an den 4 Sekunden dauernden Leerabschnitten zwischen den einzelnen Titeln. Diese Leerabschnitte konnen mit der Stummaufnahmefunktion hergestellt werden.

Hinweise:

Die folgenden Anleitungsschritte 1 und 2 behandeln zur Vereinfachung nur die Vorwärtsrichtung ()

Die Bedienschritte gelten entsprechend für die Rückwärtsrichtung (▲).

• Bei Wiedergabe arbeiten die Umspultasten (▶ und <▶) als CPS-Tasten. Am Gerät finden Sie die Tastenbeschriftung "▶ CPS▶" und auf der Fernbedienung die Tastenbeschriftung "▶" vor. In der folgenden Beschreibung werden diese Tasten als <▶ und > angegeführrt.

• Bei Vorwarts-Wiedergabe die Taste oder (wiederholt) drucken, bis die Anzahl der gewünschten Sprungtitel angezeigt wird. Taste dient zur Anzahl von nachfolgenden Titeln, Taste arbeitet entsprechend für vorhergehende Titel. Siehe auch die Tafel "Anzahl eines Titels mit der CPS-Funktion".

• Wenn die Taste▶ zu oft betätigst wurde, kann die Zahl der angezeigte Sprungtitel mit Taste « verringert und damit berichtigt werden.

• Bei Verwendung der Taste▶ wird der nachste Titel als Sprungtitel 1 gezählt, während mit Taste▶ der vorliegende Titel als Sprungtitel 1 gilt.
• Das Band wird vorgespult, bis die eingegebene Anzahl von Leerabschnitten erfasst wurde. Die Wiedergabe setzen dann am Anfang des gesuchten Titels wieder ein.

Hinweise zur CPS-Funktion

Der CPS-Suchlauf bezieht sich auf die 4 Sekunden langen Leerabschnitte zwischen den einzelnen Titeln. In den folgenden Fällen arbeitet diese Funktion ggf. nicht ordnungsgemäß.

• Der Abstand zwischen einzelnen Titeln wird nicht als Leerabschnitt erkannt, wenn

• der Leerabschnitt kürzer als 4 Sekunden Sekunden ist,

• der Leerabschnitt einen hohen Störpegel aufweist,
• langere Passagen einen geringen Signalpegel (klassische Musik etc.) aufweisen.

Anwahl eines Titels mit der CPS-Funktion

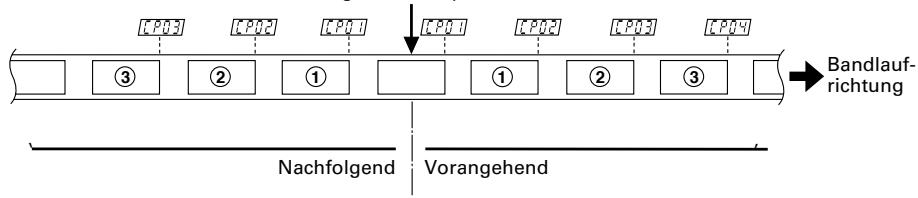

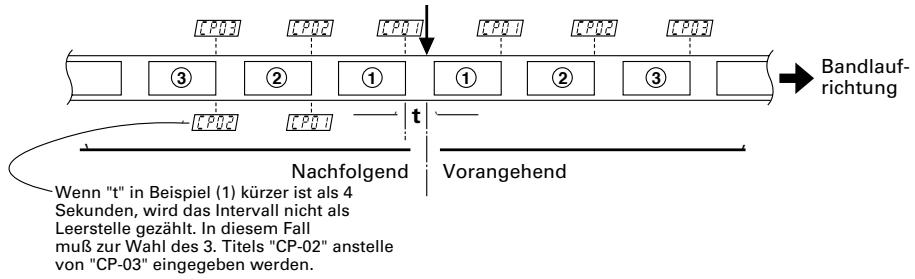

Beispiel: Siehe (1). Für Suchlauf zum 3. Titelanfang nach der vorliegenden Bandposition "CP03" wahren.

(1)
Vorliegende Bandposition

(3)
Vorliegende Bandposition

Stummaufnahme

Automatische 4-Sekunden-Leerabschnitteinfugung bei Aufnahme

Bei Aufnahme die Taste REC MUTE drucken. Ohne Bandlaufunterbrechung wird ein Leerabschnitt von ca. 4 Sekunden Dauer aufgezeichnet (die Anzeige RECORD blinkt). Hierauf schaltet das Deck auf Aufnahmepause (die Anzeigen RECORD und PAUSE leuchten). Zur Aufnahmefortsetzung erneut die Taste PAUSE drucken (die Anzeige PAUSE erlischt).

Automatische 4-Sekunden-Leerab-schnitteanfugung bei Aufnahmepause

Bei Aufnahmepause die Taste REC MUTE drucken. Der Bandlauf wird ausgelost, wobei ein Leerabschnitt wie oben beschrieben aufgezeichnet wird. Hierauf schaltet das Deck erneut auf Aufnahmepause.

■ Herstellen eines Leerabschnittes von mehr als 4 Sekunden Dauer

Bei Aufnahme die Taste REC MUTE gedrückt halten. Solange diese Taste gedrückt gehalten wird, erfolgt eine Leerabschnittteaufzeichnung. Bei Freigabe der Taste REC MUTE wechselt das Deck auf Aufnahmepause. Zur Aufnahmefortsetzung die Taste PAUSE drucken.

• Eine bereits aktiviertes Stummaufnahme (blinkende Anzeige RECORD) kann durch nochmaliges Drücken der Taste REC MUTE aufgehoben werden, wobei die Aufnahme direkt fortgesetzt wird.

Mit der CD-Kopierfungtion ist die Überspielung von CD auf Band entsprechend einfach.

1. Eine CD einlagen.
2. Einen bespielbare Cassette einlagen.
3. Mit Schalter DOLBY NR die Rauschunterrückung aktivieren (ON) oder deaktivieren (OFF).
4. Beim CD-Kopiermodus arbeitet der Regler REC LEVEL nicht, da der Aufnahmepegel hierbei automatisch ausgesteuert wird.

Aufnahme ab Bandanfang

Im Stoppmodus die Taste CD DUBBING drucken.

Das Band wird bis zum Anfang zurückgaspult und der Zähler wird auf "0000" ruckgestellt. Der CD-Spieler schaltet am Anfang des ersten Titels auf Pause.

Nach einer Stummaufnahme von ca. 10 Sekunden (um den Bandvorspann zu vermeiden) wird die Bandaufnahme zeitgleich mit der CD-Wiedergabe ausgelost.

Aufnahme ab einer beliebigen Bandposition

1. Das Band bis zur gewünschten Stelle umspulen. Dann die Taste STOP drucken.
2. Die Taste RECORD drücken. Das Deck schaltet auf Aufnahmepause.
3. Die Taste CD DUBBING drucken. Die CD-Kopieraufnahme wird an der vorgesehenen Bandstelle ausgelost.
   Während der CD-Kopieraufnahme arbeiten nur die Tasten STOP (CD), STOP (Band), OPEN/CLOSE und TIME.

■ Zuweisung der CD-Aufnahmetitel für Bandseite A und B (Programmierte A-B-Kopieraufnahme)

Mit dieser Funktion konnen CD-Titel zur Aufnahme auf Bandseite A oder B vorgemerkt werden.

1. Die Taste PROGRAM drucken.

oder

1. Die Taste A-B drucken.

Anzeige A blinkt, Anzeige B leuchtet. Dies bedeutet, daß der CD-Spieler auf Titel-Programmierung für Bandseite A geschalteit ist.

1. Die für Bandseite A vorgesehenen Titel programmieren.

Wie in Schritt 3 des Kapitals "Programmierte Wiedergabe" auf Seite 34 beschrieben vorgehen.

• Zur Anzeige der Gesamtzeit aller programmierten Titel im Programmiermodus die Taste TIME drucken. So kann überprüft werden, ob die Aufnahmedauer für die Bandlänge geeignet ist. Durch nochmaliges Betätigten der Taste TIME schaltet der CD-Spieler erneut auf den Programmiermodus.
• Die Taste A-B drucken.

Anzeige A leuchtet, Anzeige B blinkt. Dies bedeutet, daß der CD-Spieler auf Titel-Programmierung für Bandseite B geschalteit ist.

1. Die für Bandseite B vorgesehenen Titel programmieren.
2. Wird die Taste A-B im Programmiermodus für Seite B gedrückt, wechselt der CD-Spieler auf Programmierung für Seite A.

Kontinuierlicher Wiedergabewechsel zwischen CD und Band

1. Die Taste CD DUBBING drucken.

Das Band wird bis zum Anfang von Seite A zurückgespult und der Zähler wird auf "0000" ruckgestellt. Der CD-Spieler schaltet am Anfang des ersten Titels von Seite A auf Pause. Nach einer Stummaufnahme von ca. 10 Sekunden (um den Bandvorspann zu vermeiden) wird die Bandaufnahme zeitgleich mit der programmierten CD-Wiedergabe ausgelost.

• Wird vor der Taste CD DUBBING die Taste RECORD gedrückt, wird die Aufnahme an der vorliegenden Bandstelle ausgelost (ohne Rückspulen bis zum Bandanfang).
• Wird das Ende von Bandseite A erreicht und wurde der vorliegende CD-Titel zu dieser dem Zeitpunkt für weniger als 1 Minute und 30 Sekunden abgeschweit, wird die Aufnahme auf Seite B mit dieser abgebrochenen Titel gestartet (dies gilt nicht für die programmierte A-B-Kopieraufnahme).
• Wenn der CD-Spieler die Wiedergabe beendet, wird der CD-Kopieraufnahme demodus verlassen.
• Wird das Ende von Bandseite B erreicht, noch ehe der CD-Spieler die Wiedergabe beendet, wird der CD-Kopieraufnahmemodus beendet.

These Funktion sorgt damit, daß bei Wiedergabeende oder -stopp des CD-Spielers oder Cassettendecks die jeweils andere Signalquelle die Wiedergabe fortsetzt.

1. Die Taste CD-TAPE CONT PLAY drucken.

Die Displayfeldanzeigen TAPE und CD blinken.

1. (Beispiel) Die CD-Wiedergabetaste drucken.

Der CD-Spieler startet die Wiedergabe. Die Displayfeldanzeige CD blinkt.

1. Wenn die CD-Wiedergabe stoppt, lõst das Cassettendeck automatisch die Bandwiedergabe aus. Die Displayfeldanzeige TAPE blinkt.

Hierauf gilt: Sobald eine Wiedergabe endet, wird die andere Wiedergabe ausgelost.

• Ungeachtet ob die Wiedergabe des CD-Spielers oder Cassettendecks mit Taste STOP beendet wird oder am letzten Titel endet, die Wiedergabe wird jeweils mit dem anderen Laufwerk fortgesetzt.
• Für das auf Stopp geschaltete Laufwerk kann jeweils der Signalträger (CD oder Cassette) ausgetauscht werden.
  Zum Verlassen des kontinuierlichen Wiedergabemodus nochmals die Taste CD-TAPE CONT PLAY betätigten.

Dieses Gerät ist zum Timer-gesteuerten Betrieb geeignet. Dementsprechend konnen Wiedergabe oder Aufnahme zu einem am externen Timer (nicht mitgeliefert) vorbestimmten Zeitpunkt ausgelöst werden.

■ Timer-gesteuerte CD- oder Cassettenwiedergabe

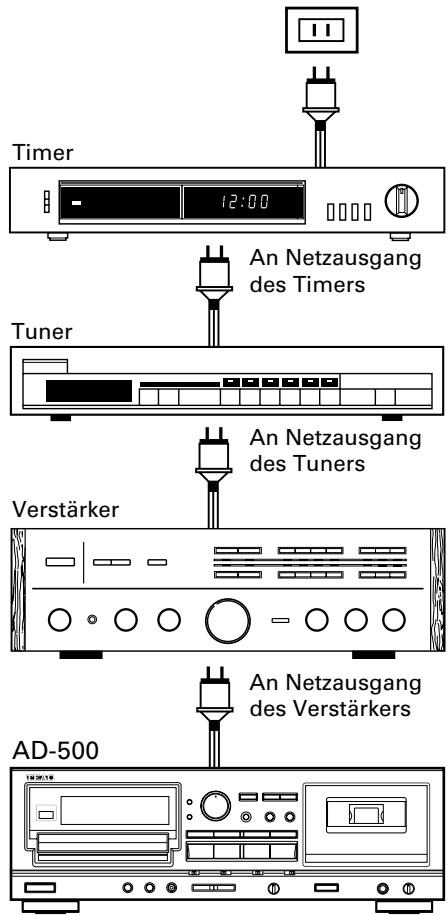

1. Dieses Gerät und das Stereo-System wie gezeichnet an einen Timer anschließen.
2. Alle zu benutzenden Geräte einschalten.
3. Eine CD oder bespielte Cassette einlagen.
4. Den Schalter TIMER in Stellung CD oder TAPE bringen.

1. Am Timer die gewünschte Startzeit (Einschaltzeit) und Stoppzeit (Ausschaltzeit) eingeben. Nach dieser Einstellung werden alle Geräte ausgeschelt.
2. Zum voreingestellt den Zeitpunkt werden die Geräte mit Spannung versorgt und die Wiedergabe startet automatisch.

Timer-gesteuerte Aufnahme

1. Den Verstärker-Eingang wahlen, der die Aufnahme mit diesen Deck ermöglich.
2. Die aufzunehmende Signalquelle (UKW, MW etc.) bestimmen.
3. Eine bespielbare Cassette einlagen und den Schalter TIMER in Stellung REC bringen.

1. Am Timer die gewünschte Startzeit (Einschaltzeit) und Stoppzeit (Ausschaltzeit) eingeben. Nach dieser Einstellung werden alle Geräte ausgeschelt.
2. Zum voreingestellt den Zeitpunkt werden die Geräte mit Spannung versorgt und die Aufnahme startet automatisch.

Timer-Anschlüsse

Pflege und Wartung

Köpfe und Bandpfad sollen in regelmäßigen Abständen gereinigt und entmagnetisiert werden.

Reinigung des Bandpfades

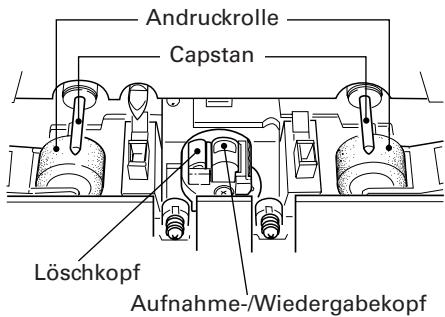

• Auf ein Wattestächen oder weiches Tuch Kopfreinigungsflüssigkeit* auftragen und Köfe, Capstan und alle Metallteile des Bandpfades leicht abreiben.
  Die Andruckrolle mit Gummireinigungsflussigkeit* reinigen.
• Beide sind in den Bandgeräte-Reinigungssets TEAC HC-2 und RC-2 (in den U.S.A.) oder TEAC TZ-261 (in anderen Ländern) enthalten.

Entmagentisieren der Köfe

Sicherstellen, daß die Spannings-versorgung ausgeschaltet ist. Dann die Köfe mit dem Entmagnetisierer TEAC E-3 oder einem gleichwertigen Gerät entmagnetisieren. Ausführliche Angabe zur Handhabung finden sich in der Bedienungsanleitung der Entmagnetisiergeräte.

Die grundsätzliche Störungssuche sollte wie bei sonstigen elektrischen oder elektronischen Geräten üblich vorgenommen werden. Zunachst naheliegende mögliche Störungsursachen überprüfen. Hier sind einige Beispiele aufgeführ:

Störung	Mögliche Ursache	Abhilfe
Allgemein
Keine Einschaltung nach Drucken von Schalter POWER.	Keine einwandfrei Netzkabelverbindung.	Netzkabel einwandfrei anschließen.
Brummstörung.	Keine einwandfrei Cinchsteckerkabelverbindung.	Die Kabel einwandfrei anschließen..
Störeinstreuung bei nahestehendem Tuner.	Tuner ist zu nahe aufgestellt.	Abstand zwischen Tuner und thisem Gerät erweitern oder theses Gerät ausschalten.
Keine Tonwiedergabe.	Unsachgemäß Anschluß am Stereo-System.	Die Anschlüsse überprüfen.
Fernbedienung ist nicht möglich.	Gerät ist ausgeschaltet.	Gerät einschalten.
	Keine Batterien in der Fernbedieneinheit.	Batterien einlagen.
CD-Spieler
Keine Wiedergabe von der eingelegten CD.	CD ist mit Etikettseite nach unter weisend eingelegt.	Mit Etikettseite nach oben weisend einlagen.
	Verschmutzte CD.	Die CD-Oberfläche säubern.
Keine Tonwiedergabe.	Unsachgemäß Anschluß am Stereo-System.	Die Anschlüsse überprüfen.
Keine CD-Signalwiedergabe.	Das Cassettendeck ist auf Wiedergabe gesch ALTet.	Die Cassettenwiedergabe stoppen. Oder den CD-Ausgang mit dem Verträker verbinden.
Es wird nur ein Titel abgespiel.	Es ist auf Einzeltitel-Wiedergabe gesch ALTet.	Mit Taste SINGLE deaktivieren.
Keine programmierte Wiedergabe.	Es wurde nicht auf den Programmiermodus gesch ALTet.	Die Taste PROGRAM drücken, so daß Anzeige PGM leuchtet.
Tonaussetzer.	Vibrations- oder Stoffeinwirkung auf den CD-Spieler.	Dieses Gerät an einem anderen Ort aufstellen.
	Verschmutzte CD.	Die CD-Oberfläche reinigen.
Cassettendeck
Dumpfes Klangbild.	Verschmutzte Köfe.	Die Köfe reinigen.
	Magnetisierte Köfe.	Die Köfe entmagnetischen (mit TEAC E-3).
	Ungeeignete Stellung des DOLBY NR-Schalters.	Den Schalter in die geeignete Stellung bringen.
Ungewohntes Klangbild.	Die Geschwindigkeitsfeineinstellung wurde verstellt.	Den Geschwindigkeitsfeinregler in die mittlere Stellung bringen.
Aufnahme ist nicht möglich.	Die Aufnahmearzungen der Cassette sind anteit.	Die Lösenschutzöffnungen mit Klebeband abdecken.
	Verschmutzte Köfe.	Die Köfe reinigen.
	Zu niedriger Aufnahmepegel.	Den Regler REC LEVEL nach rechts drehen.

CD-Spieler

(Audio)

Zahl der Kanäle: 2

Frequenzgang: 10 -20.000 Hz ±0,5 dB

Signal/Rausch-Abstand: 90 dB

Dynamikbereich: 90 dB

Klirrfactor:0,02% (1kHz)

Gleichlaufschwankungen: Nicht meßbar (quarzgenau)

Kanaltrennung: 75 dB

Ausgang: 2 Veff.

Digitalfilter: 4fach-Oversampling

Analogogfilter: 3. Ordnung

(Signalformat)

Samplingrate: 44,1 kHz

D/A-Wandler: 16 Bit linear/Kanal

Kanal-Bit-Rate: 4,3218 Mb/Sek

Kanal-Modulationscode: EFM

Fehlerkorrektur: CIRC

Abnehmer

Typ: Gesteuerter optischer Dreistrahl-Laser-Tonabnehmer

Linse: Zweidimensionaler Parallelantrieb

Laser: GaAlAs-Halbleiter-Laser

Wellenlange: 780nm

Cassetteck

Spursystem: 4-Spur/2-Kanal-Stereo

Köpf: Aufnahme/Wiedergabe x 1

(Umkehrkopf), Löschen x 1

Cassetten: C-60, C-90

Bandgeschwindigkeit: 4,76 cm/Sek.

Motor: Gleichstrom-Servo-Motor x 1

Gleichlaufschwankungen: 0,08 (W. RMS)

Frequenzgang (gesamt):

50 - 15.000 HZ ±3 dB, Metall

50 - 15.000 HZ ±3 dB, Chrom

50 - 14.000 HZ ±3 dB, Normal

Signal/Rausch-Abstand (gesamt):

59 dB (Dolby-Rauschunter. aus, 3%

Klirrfaktor, gewichtet), 69 dB (Dolby

Rauschunter. ein, größer 5 kHz)

Umspuldauer: Ca. 120 Sek. (mit C-60-Cassette)

Eingang: Line, 87 mV

(Mind. 50 kohm Eingangsimpedanz)

Ausgang:

Line; 0.46 V

(Mind. 50 kohm Lastimpedanz)

Kopfhorer; 1mV / 8 ohm

Allgemein

Spanningsversorgung:

120/230 V Wechselsspannung, 50/60 Hz

(USA/Kanada/Allgemeines Exportmodell)

230 V Wechselspannung, 50 Hz (Europa/Großbritannien)

240 V Wechselsspannung, 50 Hz (Australien)

Leistungsaufnahme: 14 W

Abmessungen (BxHxT): 435 × 145 × 290 mm

Gewicht: 5,3kg

Mitgeliefertes Zubehör

Drahtlose Fernbedieneinheit RC-619

Cinchstecker-Kabel x 2

Batterie (SUM-3, AA, R6) x 2

• Änderungen der technischen Daten und Konstruktion jederzeit ohne Vorankündigung vorbehalten.
  Die Abbildungen in dieser Anleitung können leicht von der Geräteausführung abweichen.

Automatische intervalfunktie

Dynamisch bereik: 90 dB

Totale harmonische verrorming: 0,02% (1 kHz)

Gewicht: 5,3kg
