Typ	LED-Effektlicht (Dekorationsbeleuchtung)
Modell	MAGIC LED
Marke	JBSYSTEMS
Abmessungen (L x B x H)	296 x 271 x 140 mm
Gewicht	4,0 kg
Stromversorgung	AC 230V, 50Hz
Leistungsaufnahme	34 W
Sicherung	F 250V 6,3A (träge, 20mm Glas)
Lichtquelle	2 x Dreifarben-10W-LEDs (RGB)
Lampenaustausch	Nicht erforderlich; LEDs sind langlebig
DMX-Kanäle	1 oder 3 Kanäle
DMX-Anschlüsse	3-poliges XLR männlich (Eingang) & weiblich (Ausgang)
Steuerungsmodi	Standalone (klangaktiviert), Master/Slave, DMX, optional CA-8 Fernbedienung
Integrierte Programme	8 vorprogrammierte Shows (0-8)
Dimmer & Strobe	0-100 % Dimmen, ultraschneller Strobe über DMX-Kanal 1
Klangaktivierung	Internes Mikrofon; Sound-Modus EIN/AUS wählbar
Mindestabstand zur beleuchteten Oberfläche	0,5 Meter
Maximale Umgebungstemperatur	40 °C
Montage	Überkopfmontage mit Sicherungsseil; mindestens 10-fache Gewichtsbelastbarkeit
Wartung (Optik)	Äußere Optik alle 30 Tage reinigen, innere Optik alle 90 Tage
Sicherheitsfunktionen	Klasse I, geerdet, automatischer Blackout bei DMX-Verlust (optional), Sicherungsschutz
Ersatzteile	Sicherung (angegebener Typ), Linsen/Gehäuse bei Beschädigung; keine vom Benutzer wartbaren Innenteile
Reparatur	Keine vom Benutzer wartbaren Teile; wenden Sie sich an qualifiziertes Servicepersonal
Allgemeine Informationen	CE-Kennzeichnung, nur für den Innenbereich, Funkentstörung, geeignet für Standard-brennbare Oberflächen

Häufig gestellte Fragen - MAGIC LED JBSYSTEMS

Wie richte ich das MAGIC LED im DMX-Modus ein?

Schließen Sie das Gerät mit 3-poligen XLR-Kabeln an Ihren DMX-Controller an. Drücken Sie MENU, bis 'rddr' erscheint, dann drücken Sie ENTER und stellen Sie die Startadresse mit DOWN/UP ein. Bestätigen Sie mit ENTER. Stellen Sie dann den Kanalmodus ein: Drücken Sie MENU, bis 'chfd' erscheint, wählen Sie '1CH' oder '3CH' und bestätigen Sie. Stellen Sie sicher, dass ein 120-Ohm-Abschlusswiderstand am Ende der DMX-Kette angeschlossen ist.

Wie verbinde ich mehrere Geräte im Master/Slave-Modus?

Schließen Sie bis zu 16 Geräte mit symmetrischen XLR-Kabeln an. Stellen Sie das erste Gerät auf Master-Modus (Menü 'stnd' -> 'nase') und die anderen auf Slave-Modus (Menü 'stnd' -> 'sl1' für Synchronisation oder 'sl2' für Anti-Synchronisation). Stellen Sie sicher, dass der Blackout-Modus des Masters auf AUS (Menü 'blnd' -> 'NO') gesetzt ist, und wählen Sie eine Show (Menü '5hnd'). Schalten Sie alle Geräte ein.

Das Gerät reagiert nicht auf Klang. Was sollte ich überprüfen?

Stellen Sie sicher, dass der Sound-Modus aktiviert ist: Drücken Sie MENU, bis 'Snd' angezeigt wird, drücken Sie ENTER, wählen Sie 'ON' (Sound-Modus EIN) und bestätigen Sie. Überprüfen Sie auch, dass das interne Mikrofon nicht blockiert ist. Im Master/Slave- oder Standalone-Modus sollte die Sound-LED zur Musik blinken. Wenn es immer noch nicht funktioniert, versuchen Sie, die Empfindlichkeit zu erhöhen (es gibt keine einstellbare Empfindlichkeit; stellen Sie sicher, dass das Mikrofonloch frei ist).

Wie reinige ich die Linsen und warte das Gerät?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, lassen Sie es abkühlen. Verwenden Sie ein weiches Tuch mit normalem Glasreiniger für die äußeren Linsen; reinigen Sie diese alle 30 Tage. Reinigen Sie die innere Optik alle 90 Tage. Ein Staubsauger oder Luftstrahl kann zur Entfernung von internem Staub verwendet werden. Trocknen Sie die Teile immer sorgfältig. Verwenden Sie keine scheuernden Reinigungsmittel.

Was zeigt das Display an und wie navigiere ich im Menü?

Das 4-stellige menügesteuerte Display zeigt Einstellungen an. Verwenden Sie die MENU-Taste, um durch die Optionen zu blättern: 'rddr' (DMX-Adresse), 'chfd' (Kanalmodus), 'stnd' (Arbeitsmodus), '5hnd' (Show), 'Snd' (Sound-Modus), 'blnd' (Blackout), 'LED' (Display ein/aus), 'dS' (Display-Invertierung), 'tSt' (Selbsttest), 'HrS' (Betriebsstunden), 'VEr' (Softwareversion), 'rSt' (Reset). Drücken Sie ENTER zum Auswählen, DOWN/UP zum Einstellen, ENTER zum Speichern. Drücken Sie MENU zum Verlassen.

Kann ich das MAGIC LED ohne DMX-Controller verwenden?

Ja. Im Standalone-Modus (Master) führt das Gerät automatisch integrierte Shows aus, die durch Klang oder internes Programm ausgelöst werden. Sie können auch einen optionalen CA-8-Fernbedienungscontroller für die grundlegende Steuerung (Blackout, Strobe, Show-Auswahl, Geschwindigkeit) anschließen. Für komplexere Setups verwenden Sie den Master/Slave-Modus mit oder ohne DMX.

Wie viele Geräte kann ich maximal miteinander verbinden?

Im Master/Slave-Modus können Sie bis zu 17 Geräte (1 Master + 16 Slaves) mit IEC-Stromkabeln in einer Kette und XLR-Steuerkabeln verbinden. Im DMX-Modus hängt die Anzahl vom DMX-Controller ab (normalerweise 32 Geräte pro Universum, aber die Grenze bei Daisy-Chain beträgt 32 Geräte). Das Handbuch gibt max. 17 Geräte für die Stromverkettung (IEC-Ausgang) und bis zu 16 Slaves im Master/Slave an.

Wie tausche ich die Sicherung aus?

Ziehen Sie den Netzstecker des Geräts. Der Sicherungshalter befindet sich im IEC-Netzeingangsstecker. Verwenden Sie einen Schlitzschraubendreher, um das Sicherungsfach zu öffnen. Ersetzen Sie sie durch eine 250V 6,3A träge 20mm Glassicherung. Überbrücken Sie niemals und verwenden Sie keine andere Nennleistung. Schließen Sie den Halter und schließen Sie das Gerät wieder an.

Warum leuchtet das Gerät nicht oder verhält sich seltsam?

Überprüfen Sie, ob das Gerät mit Strom versorgt wird (das Display sollte leuchten). Vergewissern Sie sich, dass die DMX-Kabel richtig angeschlossen und terminiert sind. Stellen Sie sicher, dass der richtige Modus (Master/Slave oder DMX) eingestellt ist. Wenn im DMX-Modus, überprüfen Sie die Startadresse und den Kanalmodus. Wenn das Gerät bei DMX-Signalverlust auf Schwarz schaltet, setzen Sie 'blnd' auf 'NO', um automatisch in den Master-Modus zu wechseln. Überprüfen Sie auch die Sicherung und ob die Linse durch Sonneneinstrahlung beschädigt ist.

Welche Sicherheitsvorkehrungen sollte ich beachten?

Setzen Sie die Linse niemals direktem Sonnenlicht aus. Halten Sie mindestens 0,5 m Abstand zu beleuchteten Oberflächen und 0,5 m zu Wänden. Verwenden Sie bei Überkopfmontage ein Sicherungsseil. Decken Sie die Lüftungsöffnungen nicht ab. Stellen Sie sicher, dass das Gerät geerdet ist. Nur qualifiziertes Personal sollte Installation und Wartung durchführen. Blicken Sie nicht direkt in die Lichtquelle. Vermeiden Sie die Verwendung in der Nähe von Personen mit Epilepsie. Nur für den Innenbereich.

BEDIENUNGSANLEITUNG MAGIC LED JBSYSTEMS

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230 V, 50 Hz

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.

• Dies ist NICHT nur die LED-Version eines herkömmlichen Double Derby!

• Dies ist ein märchenhafter Effekt durch 2 Stück 10 Watt RGB-LEDs

• Füllt den Raum mit kraftvollen und scharfen, Laser ähnlichen farbigen Strahlen.

• Außerst schillernde Farben verglichen mit Halogenlampen-Effekten

• Kein Leuchtenaustausch!

• Nahezu keine Wärmeabgabe und sehr geringe Leistungsaufnahme

• 0-100% Dimmung und ultra schnelle Strobe-Funktion

• Ausgezeichnete eingebaute Programme für herrliche, abwechselungsreiche Lichtshows:

• DMX-Steuierung: 1-Kanal für eine einfache Bedienung oder 3-Kanal für komplette Steuerung

• Standalone: musikgesteuert mit eingebautem Mikro

• Master/Slave: wundervolle synchronisierte Shows
  Wahlweise CA-8 Fernsteuerung erhältlich

• 4-stelliges Menu gesteuertes Display

• IEC Netzein-/ausgabe zum einfen Verbinden mit als Zubehör erhältlichen IEC-Kabeln
• Ideal für verschiedene Anwendungen: Diskos, Clubs, mobile DJs, ...

VOR DER ERSTBENUTZUNG

• Vor der Erstbenuitzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihr hemr Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
MAGIC LED oder MYSTERY LED
- Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags aussusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparatur dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse I Klassifizierung

DieSES Symbol gibt an: der minimale Abstand von beleuchten Gegenständen. Der minimale Abstand zwischen Projektor und dem beliehteten Gegenstand muss mehr als 0,5 Meter betragen.

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung eine Zeit zum Temperaturausgleich ausgescheltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerä geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
  Gerat nicht offen.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

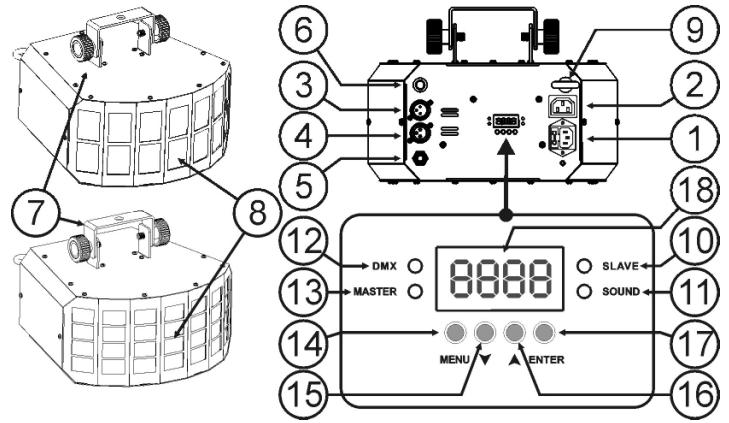

BESCHREIBUNG

1. Netzanschluss mit IEC Buchse zum Anschluss an die Steckdose
2. Netzausgang mit IEC Stecker: Sie können mit dem optionalen IEC Kabel diesen Netzausgang mit dem Netzeingang des{nachsten Gerät verbinden (max 17 MAGIC/MYSTERY LED)
3. DMX-Eingangsstecker
4. DMX-Ausgangsstecker
5. 14 " Buchse zum Anschluss eines optionalen CA-8-Controllers
6. Eingebautes Mikrofon
7. Halter mit zwei Schrauben auf jeder Seite und einem Montier loch um das Gerät in eine Montagevorrichtung zu bringen.
8. Optische Linsen: 14 Objektive für MAGIC LED und 28 Objektive für MYSTERY LED
9. Sicherheits-Ring Befestigen Sie die optionale Sicherheit Kabel hier
10. Slave LED: leuchtet auf, wenn das Gerät im Slave-Modus ist
11. Sound LED: blinkt im Takt der Musik wenn das Gerät im Audio-Modus ist
12. DMX LED: leuchtet auf, wenn das Gerät ein DMX-Signal erhält
13. Master LED: leuchtet auf, wenn das Gerät als Master geschalteit ist
14. MENU-Knopf: zum Wahlen der verschiedenen Menupunkte
15. DOWN-Knopf: zum Zurückgehen im Menu und zum Mindern der auf dem Display angezeigten Werte.
16. UP-Knopf: zum Vorwärtsgehen im Menu und zum Erhöhen der auf dem Display angezeigten Werte.
17. ENTER-Knopf: zum Bestätigen ihrer Wahl.
18. DISPLAY zeigt die verschiedene Menus und die gewählten Funktionen an.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursichen. Überkopf-Montage verlangt entspruchende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfern von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerat außerhalb der Reichweite von Personen und nicht in niedrigen Durchgangen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.

Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
- Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
- Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die Elektroinstallation solle nur von Fachleuten in Übereinstimmung mit den in Ihr dem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden.

Elektrische Installation von einem allein stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein stehenden Modus zu arbeiten Anmerkung 1: Sie können einen Fernsteuerungscontrolled CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchen. In Abschnitt „Bedienen des Gerats" erfahren Sie mehr darüber.

Anmerkung 2: Sollete kein Ausgang vorhanden sein, stellen Sie richer, dass das Gerät im Master-Modus eingestellt ist (siehe nachstehend Kapitel)

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schließen Sie 2 bis max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Setzen Sie das erstere Gerät der Kette in den Master-Modus, die übrigen müssen in den Slave-Modus gesetzt werden (SL1 oder SL2). Siehe nachstehend Kapitel für weitere Informationen.
• Vergewissem Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
  Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten.

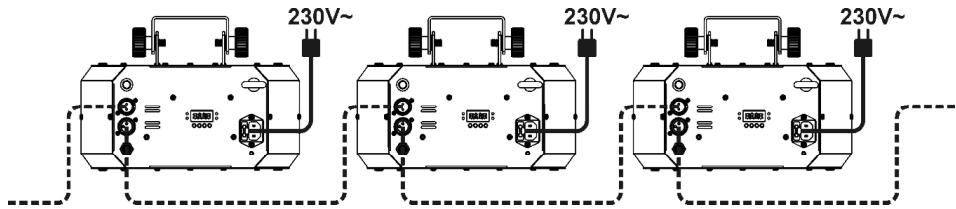

Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).

• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
  Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
  Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht benutzt.
• Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, dass Funktioniert nicht!
• Stellen Sie sicher, dass alle Geräte an das Netz angeschlossen sind.

EINSTELLLEN DER RICHTIGEN STARTADRESSE:

Bitte im nachstehend Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihnen in dieser Bedienungsanleitung zu erlören, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihr's DMX Controllers nach, wie die Startadresse einzustellen ist.

2 DMX-Modi sind verfügbar: 1CH und 3CH- Modus:

1-Kanal-Modus:

Sehr Benutzerfreundlicher Modus: Sie bereits nur ein DMX Kanal um einen von 11 vorprogrammierten Chases auszuwahlen oder Sie konnen den Effekt Commander zum ein- und ausschalten benuten (Sie bereits kein Switch Pack).

3-Kanal-Modus:

Für komplette Steuerung.

• Kanal 1: Dimmer + Blitz
• Kanal 2: Wahlen Sie einen der 32 verfügbaren Farbkombinationen.
• Kanal 3: Drehzahl und Richtung

HAUPTMENU:

• Um eine der Menüoptionen auszuwahlen, drücken Sie den MENU-Knopf so oft bis die gewünschte Option auf dem Display erscheint.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
• Mit ABWÄRTS und AUFWÄRTS wahren Sie die gewünschte Menüoption.
• Wenn die gewünschte Menüoption ausgewählt ist, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden keht das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Im Nachfolgenden ist die Menüstruktur dargestellt.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drücken bis Rdd im Display angezeigt wird.
  EINGABE (ENTER) drucken und das Display beginnt zu blinken.
  Mit ABWARTS und AUFWARTS die DMX512 Adresse verändern.

Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung)

• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zusückzukehren.

Channel Mode

Zum Einstellen der Anzahl DMX-Kanäle.

• Drücken Sie MENU, bis [hɪd] im Display angezeigt wird.
• Drücken Sie ENTER, damit beginnt das Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um den (1-Kanal) oder (3-Kanal) Modus zu wahlen.
• Nach der Modusauswahl drücken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden)
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Betriebsmodus:

Zum Einstellen des Geräts im Master- oder Slave-Modus.

• MENU-Taste drucken bis 5nD im Display angezeigt wird.
• Drücken Sie den ENTER-Knopf, der aktuelle Betriebsmodus beginnt auf dem Display zu blinken
• Benutzen Sie die DOWN- oder UP-Knöpfe um [Mastern], [Sl (Slave synchron mit dem Master) oder (2 light show - Slave führt das Gegenteil des Masters aus).

Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung)
- Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Showbetrieb

Zum Auswahlen eines der vorprogrammierten Shows bei Benutzung im Standalone oder Master/Slave-Modus

• MENU-Taste drucken bis 5hnd im Display erscheint
• Dann EINGABE (ENTER) drücken, die aktuelle Show beginnnt auf dem Display zu blinken.
• Benutzen Sie die DOWN- und UP-Knöpfle um eine der 8 vorprogrammierten Shows (show 0) bis (show 8) auszuwahlen
• Wenn die richtige Show auf dem Display blinkt, drücken Sie den ENTER-Knopf um sie abzuspeichern. (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Sound Mode

Zum Auswahlen des gewünschten Sound-Modus zum Auslösen der Shows.

• MENU-Taste drücken bis 500 im Display angezeigt wird.
  EINGABE (ENTER) drucken.
• Benutzen Sie die DOWN- und UP-Knöpfle um einen der möglichen Moden zu wahren:
• [on] (sound modus an) Die Show wird über das interne Mikrofon gesteuetert.
• FF (sound modus aus) Die Show wird über die Geschwindigkeit geregelt.
• Sobald Sie den richtigen Modus ausgewählten haben, drücken Sie die ENTER-Taste zur Bestätigung.
• Halten Sie die MENU-Taste umgebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Blackout

• Blackout: Wird kein DMX-Signal erkannt, besteht das Gerät in Blackout.
• Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um.
• MENTÜ-Taste drücken bis bl nd im Display erscheint.
• Dann EINGABE (ENTER) drücken, die aktuelle Auswahl beginnnt auf dem Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um YES (Blackout) oder NO (kein Blackout) Modus zu wahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Led Display

• Display an: Display ist ständig eingeschaltet.
• Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.
• MENU-Taste drucken bis LEd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Display Umkehrung

• Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.
• Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.
• MENU-Taste drucken bis DiSP im Display blinkt (Normal Display)
• Mit EINGABE (ENTER) zu Betriebsart DSIP (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu DSIP (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Selbst-Test

• MENU-Taste drucken bis ESE im Display erscheint.
• Drücken Sie die ENTER-Taste: Das Gerät beginnt das Self-test-Programm.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drücken bis FhrS im Display entscheid.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Software-Version:

Zum Anzeigen der Software-Version des Geräts.
- Drücken Sie den MENU-Knopf bis Uer im Display erscheint.

• Drücken Sie den ENTER-Knopf, um die Software-Version des Geräts anzuzeigen. Um zu den Funktionen zurückzugehen, drücken Sie den MENU-Knopf.

Reset

• Drücken Sie den MENU-Knopf bis 588 im Display erscheint.
• Drücken Sie die ENTER-Taste: Das Gerät setzen die Motoren wieder in ihre Start Position.

HOME POSITION ANPASSEN:

• Halten Sie die ENTER-Taste umgeführ 5 Sekunden gedrückt bis OPAN im Display erscheint.
  EINGABE (ENTER) drucken.
• Benutzen Sie den DOWN- und UP-Knopf um die Ausgangsposition (-127, +127) des Motors fest zu legen
• Drücken Sie die ENTER-Taste, um zu bestätigten, oder drücken Sie MENU, um den Offset-Modus ohne Änderungen zu verlassen

BEDIENUNG DES GERÄTS

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller (1- & 3-Kanal DMX-Modus)

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen setzen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erste Gerät die nachfolgenden Geräte und erzeugt eine automatische, musiggesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nicht angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgeschelt ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Einstellanleitung" nachlesen.

• MASTER hat 8 vorprogrammierte Shows: Sie können (show 0) bis (show 8) direkt im Menu des Mastergerats wahren.
• UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen eingehufen → im Menu der Untergeräte zu Option SLND gehen und auswahlen:

Normal Untergerät: Untergerät arbeitet synchron mit Hauptgerät.
2 Lightshow: Untergerat arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerat empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Diesen keine denkten Controller einfach an der 1/4" Buchse des Hauptgerats anschließen und dann folgende Funktionen steuern:

Standby	Blackout des Geräts
Function	1/ Synchroner Strobe 2/ Asynchroner Strobe 3/ Sound Strobe	Show 1-8	Geschwindigkeit 1/ Langsam 2/ Mittel 3/ Schnell
Mode	(LED AUS)	(LED AN)	LED blinken

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:
- Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.

• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.

• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.

• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.

• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.

• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssinglevahängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

Leistungsaufnahme:

Sicherung:

Klangregler:

DMX Anschlüsse:

Lichtquelle:

Abmessungen:

Gewicht:

≈ 230V ，50Hz

34 Watt

250V / 6,3A langsame Sicherung (20mm Glas)

Eingebautes Mikrofon

3-pin XLR Stecker/Buchse

2x Tri-color 10Watt LEDs

296 x 271 x 140mm

MAGIC LED: 4,0kg

MYSTERY LED: 3,8kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version这点en Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
