BEDIENUNGSANLEITUNG ENH2.3 JBSYSTEMS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

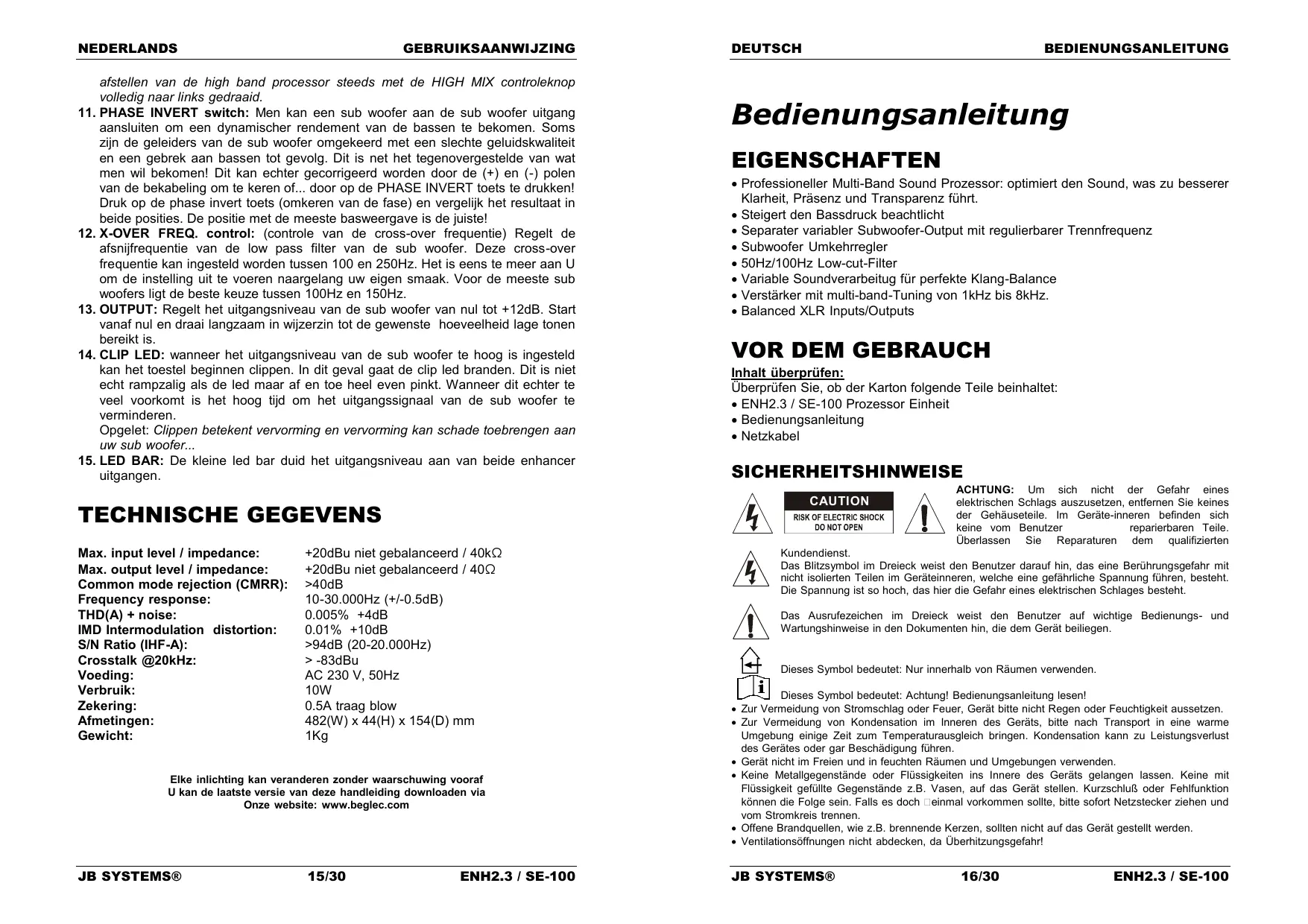

Inhalt überprüfen: Überprüfen Sie, ob der Karton folgende Teile beinhaltet: ENH2.3 / SE-100 Prozessor Einheit Bedienungsanleitung Netzkabel SICHERHEITSHINWEISE CAUTION TECHNISCHE GEGEVENS Max. input level / impedance: Max. output level / impedance: Common mode rejection (CMRR): Frequency response: THD(A) + noise: IMD Intermodulation distortion: S/N Ratio (IHF-A): Crosstalk @20kHz: Voeding: Verbruik: Zekering: Afmetingen: Gewicht: DEUTSCH ENH2.3 / SE-100 ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! JB SYSTEMS® 16/30 ENH2.3 / SE-100 DEUTSCH

BEDIENUNGSANLEITUNG Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 45ºC nicht überschreiten. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt. Die Netzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen. Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befinded. Um die Ordnungsgemäße Sicherheitsbestimmungen einzuhalten, muß dieses Gerät geerdet werden. Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. INSTALLATIONSANLEITUNG: Stellen Sie das Mischpult in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird. Plazieren und benutzen Sie das Mischpult für eine längere Zeit neben sehr warmen Geräten wie Verstärker, Lampen, etc., könnte es die Funktion des Gerätes beeinträchtigen. Das Gerät kann in 19“ Racks eingebaut werden. Benutzen Sie dafür die in der Frontblende eingelassenen Löcher. Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation. Wenn das Mischpult aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen. Legen Sie die Kabel immer so, dass sie nicht eingeklemmt sind und nicht durch schwere oder scharfkantige Gegenstände beschädigt werden können. DEUTSCH BEDIENUNGSANLEITUNG SE100 kann auch zwischen Tape-Deck und Mixer-Konsole verwendet werden, um den Sound des Tape-Decks zu verstärken. SE100 kann zwischen dem Record-Output einer Mixer-Konsole und einem TapeDeck verwendet werden, um den Sound, der aufgenommen wird, zu verstärken. SE100 kann verwendet werden, um den Sound-Verlußt auszugleichen, der durch viele Effektgeräte ausgelöst wird. Setzen Sie in diesem Fall den SE100 als letzte Einheit der Effekt-Anlage ein. SE100 kann verwendet werden, um den Soundqualitätsverlust während einer Tapeüberspielung zu kompensieren: die Kopie kann sogar besser als das Original sein! Platzieren Sie den SE100 zwischen den Ausgang des Playback-Decks und den Eingang des Aufnahme-Decks. Für zusätzliche Informationen über Anschlussfelder beachten Sie bitte den nächsten Abschnitt. RÜCKSEITE: ANSCHLUSSFELDER Diesen Sound-Prozessor kann man auf verschiedene Weise benutzen. Grundsätzlich wird das Gerät zwischen der Musikquelle (jeder Line-Output ist möglich) und der Einheit, die für Aufnahmen oder Musikverstärkung eingesetzt wird, angeschlossen. Meistens wird der SE100 verwendet, um die Soundqualität und den Bass-Druck in PA- und Discotheken-Beschallungsanlagen zu verbessern. Der SE100 wird hinter dem Master-Output des Audio-Mixers angeschlossen. Sie können auch den Subwoofer-Output verwenden, um einen Extra Subwoofer-Verstärker zu betreiben, der zusätzlichen Power-Schub bewirkt! SE100 kann zwischen Mischpult und Monitor angeschlossen werden, um den Monitor zu verstärken.

1. INPUT Anschluss: Dieser Female XLR-Verbinder akzeptiert beide Line-Signale

(unsymmetrisch und symmetrisch) der Geräteeinheit, die Audio-Verstärkung benötigt. Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung: Pin1 = Ground Pin2 = + Pin3 = Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 ~ 5m XLR m/f) Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0445 ~ cinch/XLR m)

2. OUTPUT Anschuss: Dieser Male XLR-Verbinder akzeptiert beide Line-Signale

(unsymmetrisch und symmetrisch). Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung: Pin1 = Ground Pin2 = + Pin3 = Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 ~ 5m XLR m/f) Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 ~ cinch/XLR f)

3. SUBWOOFER OUTPUT Anschluss: Dieser Male XLR-Verbinder kann mit

beiden Inputs von Subwoofer-Verstärkern (unsymmetrisch und symmetrisch) verbunden werden. Die Trenn-Frequenz und der Level dieses Outputs sind verstellbar. Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung: Pin1 = Ground Pin2 = + Pin3 = Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 ~ 5m XLR m/f) Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 ~ cinch/XLR f)

4. Mains Input: Verbinden Sie den Sound-Prozessor mit dem 230V-Stromnetz/AC

mit dem beiliegenden Netzkabel. JB SYSTEMS® JB SYSTEMS® ANSCHLUSSFELDER 17/30 ENH2.3 / SE-100 18/30 ENH2.3 / SE-100 DEUTSCH FRONTSEITE: BEDIENUNGSANLEITUNG

EINSTELLUNG UND ANWENDUNG

5. ACTIV Schalter: Dieser Knopf steuert den Prozessor zwischen Betrieb und

Standby. Bei gedrücktem Knopf erleuchtet die blaue Lampe, um zu zeigen, dass der Prozessor in Betrieb ist. Sie können diesen Schalter dazu verwenden, um den Klang mit und ohne Prozessor zu vergleichen. Dies vereinfacht das tunen des Klangs mit der Trial-und-Error-Funktion. 6. SHIFT Schalter: Legt die Trennung niedrigerer Frequenzen des BassProzessors fest. Je nach Situation können Sie eine Trenn-Frequenz für den Bass-Prozessor von 50Hz oder 100Hz auswählen.

7. LOW MIX Regler: Kontrolliert das Low-Band-Signal, das vom Bass-Prozessor

erzeugt wird und das für die Soundverstärkung benutzt wird (von Null bis Maximum). Die Einstellung hängt von der Anwendung ab und kann nach Ihren eigenen Vorstellungen angepasst werden. Benutzen Sie beim Anpassen den ACTIV-Schalter, um zwischen Originalklang und Klang mit Prozessor zu vergleichen. Wichtig: Beachten Sie, dass mit dem Bass-Prozessor vorsichtig umgegangen werden muss, um mögliche Schäden beim Lautsprecher zu vermeiden. Die meisten kleineren und günstigeren Lautsprecher sind nicht in der Lage, die niedrigen Frequenzen, die von dieser Einheit erzeugt werden, umzusetzen.

8. TUNE Regler: Legt die Trenn-Frequenz der High-Pass-Filters fest. In einer

Spanne von 1kHz bis 8kHz können Sie die Frequenzen, die im High-BandProzessor liegen, auswählen.

9. PROZESSOR Regler: Kontrolliert die Effizienz des High-Band-Prozessors. Die

Transparenz und Schärfe des Signals steigen, wenn Sie den Knopf in Uhrzeigerrichtung drehen. Benutzen Sie beim Anpassen den Bass-Regler, um zwischen Originalklang und Klang mit Prozessor zu vergleichen.

10. HIGH MIX Regler: Kontrolliert das Signal, das vom High-Band-Prozessor

erzeugt wird und das für die Soundverstärkung benutzt wird (von Null bis Maximum). Die Einstellung hängt von der Anwendung ab. Der Regler kann benutzt werden, um einem Hochqualitäts-System den „letzten Touch“ zu geben oder um einem schwächeren Sound-System mehr Klarheit und Power zu geben. In jedem Fall bleibt es Ihnen überlassen, den Klang nach ihrem Geschmack anzupassen. Fangen Sie beim Anpassen immer mit dem HIGH-MIX-Regler in Ausgangsposition (gegen den Uhrzeigersinn bis zum Anschlag gedreht) an, und benutzen Sie den ACTIV-Regler öfters, um zwischen Originalsound und dem Sound mit Prozessor zu vergleichen. Wichtig: Beachten Sie, dass mit dem High-Band-Prozessor vorsichtig umgegangen werden muss, um möglichen Schäden beim Hochtöner zu vermeiden. Der falsche und übermäßige Gebrauch der High-Band-Prozessors kann zu einer Überlastung des Hochtöners Ihres Lautsprechers führen. Fangen JB SYSTEMS® 19/30 ENH2.3 / SE-100 DEUTSCH BEDIENUNGSANLEITUNG Sie beim regeln des High-Band-Prozessors immer an, wenn der HIGH MIX Regler ganz nach links gedreht ist.

11. PHASE INVERT Regler: Um mehr Bass-Druck zu erhalten, kann ein Subwoofer

am Subwoofer-Ausgang angeschlossen werden. Manchmal sind die Leiter von Subwoofern vertauscht, was zu niedriger Soundqualität mit fehlenden niedrigen Frequenzen führt. Dies kann durch tauschen der (+) und (-) Pole der Kabel an ihrem Subwoofer korrigiert werden, oder durch Drücken der PHASE INVERT Taste! Drücken Sie die PHASE INVERT Taste und vergleichen Sie die Ergebnisse beider Möglichkeiten. Die Möglichkeit, bei der am meisten Bass erzeugt wird, ist die richtige! 12. X-OVER FREQUENZ Regler: (Crossover-Frequenz-Regler) Passt die TrennFrequenz des Niedrig-Pass-Filters des Subwoofers an. Diese CrossoverFrequenz kann zwischen 100 und 250Hz liegen. Erneut bleibt es Ihnen überlassen, die Position des Reglers nach ihrem Geschmack anzupassen. Für die meisten Subwoofer stellt sich eine Frequenz von 100Hz bis 150Hz als beste Wahl heraus.

13. OUTPUT Regler: Kontrolliert den Level des Sobwoofer-Outputs von Null bis

+12dB. Starten Sie bei Null und drehen Sie langsam im Uhrzeigersinn, bis der Anteil an niedriger Frequenz für Sie angenehm ist.

14. CLIP LED: Falls der Output-Level des Subwoofers zu groß ist, kann eine

Übersteuerung auftreten. In diesem Fall geht das Clip-Licht an. Es ist nicht schlimm, wenn das Licht von Zeit zu Zeit blinkt. Wenn dies jedoch zu häufig vorkommt, sollten Sie das Output-Signal der Subwoofers niedriger stellen. Beachten Sie: Übersteuerung kann zu einem möglichen Schaden an Ihrem Subwoofer führen.

15. LED Anzeige: Die kleine LED-Anzeige zeigt den Output-Level beider ProzessorAusgänge.

TECHNISCHE DATEN Max. Input Level / Impedanz: Max. Output Level / Impedanz: Common mode rejection (CMRR): Frequenzgang: THD(A) + noise: IMD Intermodulation distortion: Rauschabstand (IHF-A): Crosstalk @20kHz: Stromversorgung: Anschlusswert: Sicherung: Maße: Gewicht: +20dBu unsymmetrisch/ 40kΩ +20dBu unsymmetrisch/ 40Ω >40dB 10-30.000Hz (+/-0.5dB) 0.005% +4dB 0.01% +10dB >94dB (20-20.000Hz) > -83dBu AC 230 V, 50Hz 10W 0.5A s 482(B) x 44(H) x 154(T) mm 1Kg Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com JB SYSTEMS® 20/30 ENH2.3 / SE-100 ESPAÑOL
