FM 210R - Gitarrenverstärker FENDER - Kostenlose Bedienungsanleitung

Marke	FENDER
Modell	FM 210R
Kategorie	Gitarrenverstärker
Typ	Combo-Verstärker
Ausgangsleistung	65 W RMS an 8 Ω (5% THD)
Lautsprecher	2 x 10" Special Design "SOUND TESTED"-Treiber
Kanäle	2 (Clean und verzerrt) mit unabhängigen Einstellungen
Entzerrung Kanal Normal	Höhen, Tiefen
Entzerrung Kanal Drive	Höhen, Mitten, Tiefen
Hall	Federhall (Spring Reverb)
Effektweg	Pre Out / Power In
Fußschaltereingang	Ja (optionaler Fender Ein-Tasten-Fußschalter)
Netzteil	180 W
Verfügbare Spannungen	100V–240V je nach Version
Höhe	39,8 cm
Sicherheit	Nicht Feuchtigkeit aussetzen; vor Reinigung Netzstecker ziehen; Reparatur durch Fachpersonal
Pflege	Mit feuchtem Tuch reinigen, vorher Netzstecker ziehen
Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Fachmann beauftragen
Eingangsimpedanz (Power Amp In)	10 kΩ
Empfindlichkeit (Power Amp In)	620 mV

Häufig gestellte Fragen - FM 210R FENDER

Wie wähle ich den Clean- oder verzerrten Kanal am FM 210R aus?

Verwenden Sie den CH SELECT-Knopf (oder einen optionalen Fußschalter), um zwischen dem Normal-Kanal (Clean) und dem Drive-Kanal (verzerrt) umzuschalten. Die LED leuchtet für den Drive-Kanal.

Wie stelle ich den Hall ein?

Drehen Sie den REVERB-Regler, um den Pegel des Federhall-Effekts (Spring Reverb) einzustellen. Er wirkt auf beide Kanäle.

Wie schließe ich ein externes Effektpedal an?

Verbinden Sie den PRE OUT-Ausgang mit dem Eingang Ihres Pedals und dann den Pedalausgang mit dem POWER IN-Eingang. Verwenden Sie TS-Klinkenstecker 6,35 mm.

Wie schließe ich einen Fußschalter an?

Schließen Sie einen Fender-Ein-Tasten-Fußschalter (Referenz 0994052000) an die FOOTSWITCH-Buchse an. Dieser ermöglicht die Fernwahl des Kanals und hat Vorrang vor dem CH SELECT-Knopf.

Wozu dient der MID-CONTOUR-Knopf?

Der MID-CONTOUR-Knopf aktiviert einen Equalizer, der den Klang des Drive-Kanals für aggressivere Töne verändert, ideal für Rock, Blues oder Metal.

Was ist der Unterschied zwischen INPUT 1 und INPUT 2?

INPUT 1 ist für Gitarren mit normaler Ausgangsleistung, INPUT 2 hat eine geringere Empfindlichkeit für aktive Tonabnehmer oder hohe Ausgangsleistung.

Wie reinige ich den Verstärker?

Ziehen Sie zuerst das Netzkabel. Reinigen Sie die Außenseite nur mit einem feuchten Tuch. Warten Sie, bis das Gerät vollständig trocken ist, bevor Sie es wieder einstecken.

Kann ich mit dem FM 210R aufnehmen?

Ja, verbinden Sie den PRE OUT-Ausgang mit dem Eingang Ihres Aufnahme-Interfaces oder Mischpults. Das Signal wird mit einer integrierten Klangmodellierung verarbeitet.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Überprüfen Sie die Sicherung (je nach Spannung: F4A, F3.15A, F2A oder T2A). Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Reparaturdienst.

Welche Sicherheitsvorkehrungen sind wichtig?

Setzen Sie den Verstärker weder Regen noch Feuchtigkeit aus. Verwenden Sie eine Steckdose mit Erdung. Lassen Sie auf der Rückseite einen Abstand von 15 cm zur Belüftung. Stellen Sie keine Flüssigkeiten auf das Gerät. Reparaturen sollten von einem Fachmann durchgeführt werden.

BEDIENUNGSANLEITUNG FM 210R FENDER

BEDIENUNGSCANLEITUNG

MANUAL DE INSTRUÇÉS

操作方法

ENGLISH - PAGES 6-7

ESPANOL - PAGINAS . . . 8-9

FRANÇAIS - PAGES 10-11

ITALIANO - PAGINE . . . . 12-13

DEUTsCH - SEITEN .14-15

PORTUGUES - PAGINA . . 16-17

日本語 - バージ 18-19

Dieses Symbol warnt Sie vor gefährlichen Spannungen im Innenraum des Gehäuses.

Dieses Symbol fordert Sie zum Lesen der Begleittexte für einen sicheren Gerätebetrieb auf.

Lesen, befolgen und bewahren Sie alle Anweisungen auf. Beachten Sie alle Warnungen.
Verbinden Sie das Netzkabel nur mit einer geerdeten Netzsteckdose entsprechend den Spannings- und Freqenz-Nennwerten, die unter INPUT POWER auf der Produktrückseite angegeben sind.
WARNING: Um Beschädigungen, Brände oder Stromschläge zuverhinden, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.
Ziehen Sie den Netzstecker, bevor Sie die Geräte-Oberflächen säubern (nur feuchtes Tuch). Warten Sie, bis das Gerät vollig trocken ist, bevor Sie es wieder ans Netz anschließen.
Lassen Sie hinter dem Gerät mindestens 15,24 cm (6") Freiraum, um eine ausreichende Belüftung und Kühlung sicherzustellen.
Stellen Sie das Produkt in ausreichender Entfernung von Wärmequellen, wie Heizkörpern, Wärme-kluppen oder anderen Geräten auf, die Hitze erzeugen.
Dieses Produkt ist eventuell mit einem polarisierten Stecker (unterschiedlich breite Pole) ausgerüstet. Dies ist eine Sicherheitsfunktion. Wenn der vorhandene Stecker nicht in ihre Steckdose passt,让他们 Sie die veraltete Steckdose von einem Elektriker ersetzen. Setzen Sie die Sicherheitsfunktion des Steckers nicht außer Kraft.
Das Netzkabelarf nicht geknicht oder abgeschurft werden.
Dieses Produkt sollte nur mit den vom Hersteller empfohlenen.
Wagen oder Ständern benutzt werden.
Das Netzkabel des Produkts sollte bei längerem Nichtgebrauch oder bei Gewittern aus der Netzsteckdose gezogen werden.
Dieses Produkt sollte von qualifiziertem Wartungspersonal gewartet werden, wenn: Netzkabel oder Netzstecker beschädigt wurden oder; Objekte oder Flüssigkeiten ins Produkt gelangt sind oder; das Produkt dem Regen ausgesetzt war oder; das Produkt nicht normal Funktioniert oder sein Betrieb sich deutlich verändert hat oder; das Produkt fallen gelassen wurde oder das Gehäuse beschädigt wurde.
Verschütten Sie keine Flüssigkeiten und stellen Sie keine Behälter mit Flüssigkeit auf das Gerät.
VORSICHT: Die inneren Bauteile können nur von qualifiziertem Fachpersonal gewartet werden.
Fender Verstärker können sehr hohe Schaldruckpegel erzeugen, die zu vorübergehenden oder dauerhaften Hörschäden führen können. Gehen Sie beim Einstellen der Pegel vorsichtig vor.

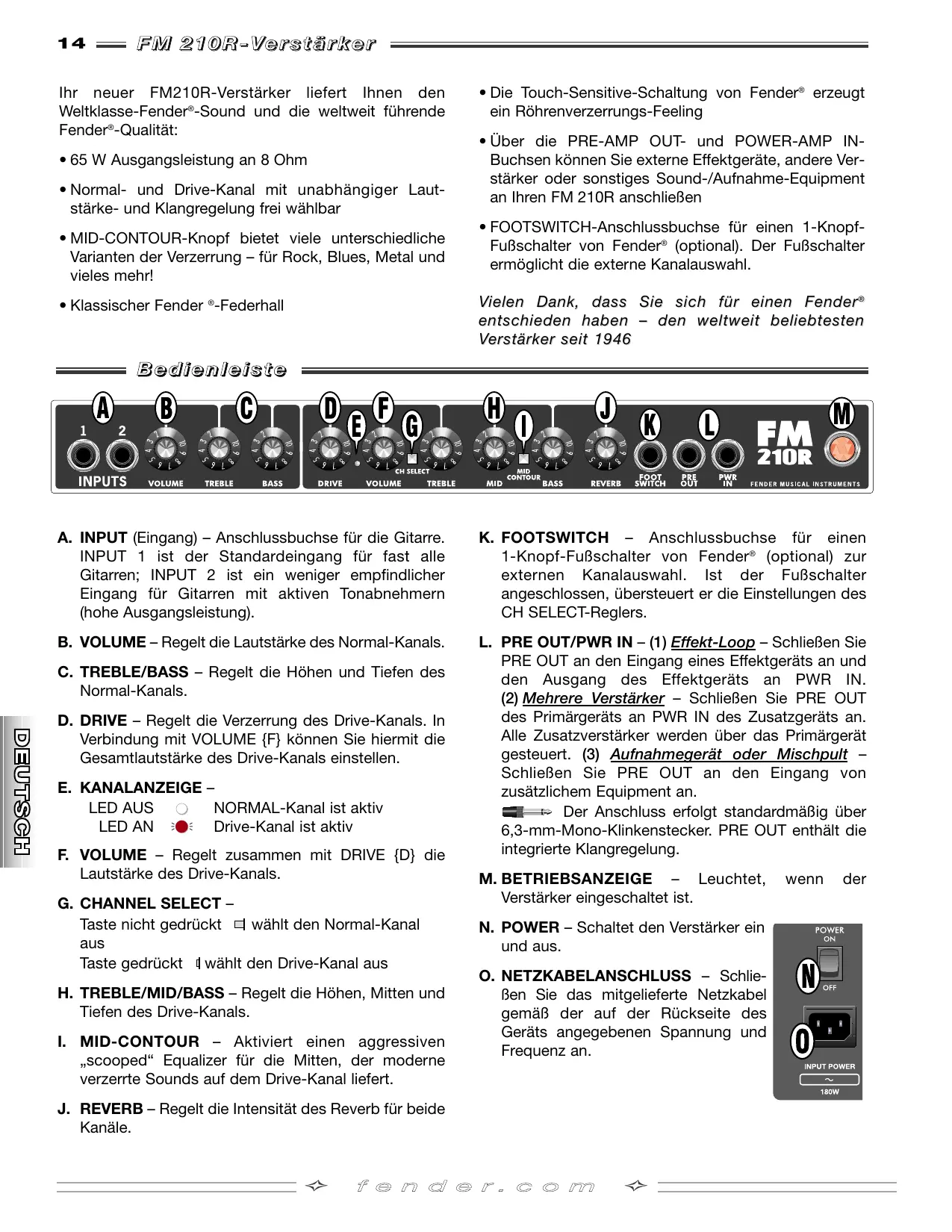

Ihr neuer FM210R-Verträger liefert Ohnen den Weltklasse-Fender®-Sound und die weltweit führende Fender®-Qualität:

• 65 W Ausgangsleistung an 8 Ohm
• Normal- und Drive-Kanal mit unabhängiger Lautstärke- und Klangregelung frei wählbar
• MID-CONTOUR-Knopf bietet weitere unterschiedliche Varianten der Verzerrung – für Rock, Blues, Metal und vieles mehr!
• Klassischer Fender®-Federalhall

Die Touch-Sensitive-Schaltung von Fender® erzeugte ein Röhrenverzerrungs-Feeling
- Über die PRE-AMP OUT- und POWER-AMP IN-Buchsen konnen Sie externe Effektgeräte, andere Verstärker oder sonstiges Sound-/Aufnahme-Equipment an ihren FM 210R anschließen
- FOOTSWITCH-Anschlussbuchse für einen 1-Knopf-Fußschalter von Fender® (optional). Der Fußschalter ermöglich die externe Kanalauswahl.

Vielen Dank, dass Sie sich für einen Fender® entschieden haben - den weltweit beliebtesten Verständner seit 1946

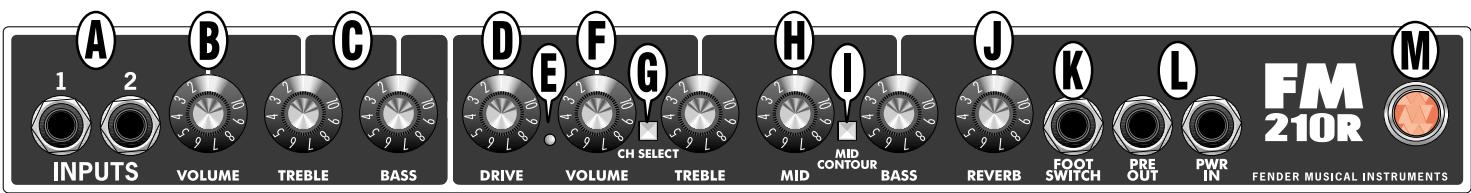

Bodenleiste

A. INPUT (Eingang) - Anschlussbuchse für die Gitarre.
INPUT 1 ist der Standardeingang für fast alle Gitarren; INPUT 2 ist ein weniger empfindlicher Eingang für Gitarren mit aktiven Tonabnehmern (hohe Ausgangsleistung).
B. VOLUME - Regelt die Lautstärke des Normal-Kanals.
C. TREBLE/BASS - Regelt die Höhen und Tiefen des Normal-Kanals.
D. DRIVE - Regelt die Verzerrung des Drive-Kanals. In Verbindung mit VOLUME {F} können Sie hiermit die Gesamtlautstärke des Drive-Kanals einstehen.

E. KANALANZEIGE -

LED AUS NORMAL-Kanal ist aktiv LED AN Drive-Kanal ist aktiv

F. VOLUME - Regelt zusammen mit DRIVE {D} die Lautstärke des Drive-Kanals.

G. CHANNEL SELECT -

Taste nicht gedrückt wähltenormal-Kanal aus Taste gedrückt wähltenormal-Kanal aus
H. TREBLE/MID/BASS - Regelt die Höhen, Mitten und Tiefen des Drive-Kanals.
I. MID-CONTOUR - Aktiviert einen aggressiven „scooped“ Equalizer für die Mitten, der moderne verzerte Sounds auf dem Drive-Kanal liefert.
J. REVERB - Regelt die Intensität des Reverb für beiden Kanäle.

K. FOOTSWITCH - Anschlussbuchse für einen 1-Knopf-Fußschalter von Fender® (optional) zur externen Kanalausswahl. Ist der Fußschalter angeschlossen, übersteuert er die Einstellungen des CH SELECT-Reglers.
L. PRE OUT/PWR IN - (1) Effekt-Loop - Schlieben Sie PRE OUT an den Eingang eines Effektgeräts an und den Ausgang des Effektgeräts an PWR IN. (2) Mehrere Veränder - Schlieben Sie PRE OUT des Primärgeräts an PWR IN des Zusatzgeräts an. Alle Zusatzveränder werden über das Primärerät gesteuert. (3) Aufnahmegerät oder Mischpult - Schlieben Sie PRE OUT an den Eingang von zusätzlichen Equipment an.

Der Anschluss erfolgt standardmäßig über 6,3-mm-Mono-Klinkenstecker. PRE OUT enthalt die integrierte Klangregelung.

M. BETRIEBSANZEIGE - Leuchtet, wenn der Verständiger eingeschaltet ist.

N. POWER - Schaltet den Veränderer ein und aus.
O. NETZKABELANSCHLUSS - Schließen Sie das mitgelieferte Netzkabel gemäß der auf der Rückseite des Geräts angegebenen Spannung und Frequenz an.

TYP:		PR 659
ARTIKELNUMMER:		2316300000 (120V, 60Hz) US
		2316300900 (120V, 60Hz) US DS
		2316301900 (110V, 60Hz) TW DS
		2316303900 (240V, 50Hz) AUS DS
		2316304900 (230V, 50Hz) UK DS
		2316305900 (220V, 50Hz) ARG DS
		2316306900 (230V, 50Hz) EUR DS
		2316307900 (100V, 50Hz) JPN DS
		2316309900 (220V, 60Hz) ROK DS
STROMVERSORGUNG:		180 W
AUSGANGSLEISTUNG:		65 W RMS an 8 Ω bei 5 % THD (Gesamtverzerrung)
AUSGANGSIMPEDANZ VORSTUFE:		1 kΩ
ENDSTUFENEINGANG:	IMPEDANZ:	10 kΩ
	SCHALLDRUCK:	620 mV für 65 W an 8 Ω bei 1 kHz
SICHERUNGEN:	(100V)	F4A 250V
	(110V-120V)	F3.15A 250V
	(220V-230V)	F2A 250V
	(240V)	T2A 250V
FUSSSCHALTER (optional):		1-Knopf (ART.-NR 0994052000), Kanalauswahl
LAUTSPRECHERAUSstattUNG:		2 16Ω, 10" Special Design "SOUND TESTED" drivers
ABMESSAGENGEN	HOHE:	15.7 in (39.8 cm)
	BREITE:	22.24 in (56.5 cm)
	TIEFE:	9.0 in (23.0 cm)
GEWICH:		36.0 lb (16.2 kg)

Die technischen Daten des Produkts können jederzeit ohne vorherige Ankündigung geändert werden.
