BEDIENUNGSANLEITUNG STEEL KING FENDER

BEDIENUNGSCANLEITUNG

ENGLISH - PAGES 6-7

ESPANOL - PAGINAS . . . 8-9

FRANÇAIS - PAGES 10-11

ITALIANO - PAGINE . . . . 12-13

DEUTsCH - SEITEN 14-15

Dieses Symbol warnt Sie vor gefährlichen Spannungen im Innenaum des Gehäuses.

Dieses Symbol fordert Sie zum Lesen der Begleittexte für einen sicheren Gerätebetrieb auf.

Lesen, befolgen und bewahren Sie alle Anweisungen auf. Beachten Sie alle Warnungen.
Verbinden Sie das Netzkabel nur mit einer geerdeten Netzsteckdose entsprechend den Spannings- und Frequenz-Nennwerten, die unter INPUT POWER auf der Produkttrückseite angegeben sind.
WARNING: Um Beschädigungen, Brände oder Stromschläge zu verhindern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.
Ziehen Sie den Netzstecker, bevor Sie die Geräte-Oberfläche saubern (nur feuchtes Tuch). Warten Sie, bis das Gerät vollig trocken ist, bevor Sie es wieder ans Netz anschließen.
Lassen Sie hinter dem Gerät mindestens 15,24 cm (6") Freiraum, um eine ausreichende Belüfung und Kuhlung sicherzustellen.
Stellen Sie das Produkt in ausreichender Entfernung von Wärmequellen, wie Heizkörpern, Wärme-kluppen oder anderen Geräten auf, die Hitze erzeugen.
Dieses Produkt ist eventuell mit einem polarisierten Stecker (unterschiedlich breite Pole) ausgerüstet. Dies ist eine Sicherheitsfunktion. Wenn der vorhandene Stecker nicht in ihre Steckdose passst, halten Sie die veraltete Steckdose von einem Elektriker ersetzen. Setzen Sie die Sicherheitsfunktion des Steckers nicht außer Kraft.
Das Netzkabelarf nicht geknicht oder abgeschurft werden.
Dieses Produkt solle nur mit den vom Hersteller empfohlenen.
Wagen oder Ständern benutzt werden.
Das Netzkabel des Produkts sollte bei längerem Nichtgebrauch oder bei Gewittern aus der Netzsteckdose gezogen werden.
Dieses Produkt sollte von qualifiziertem Wartungspersonal gewartet werden, wenn: Netzkabel oder Netzstecker beschädigt wurden oder; Objekte oder Flüssigkeiten ins Produkt gelangt sind oder; das Produkt dem Regen ausgesetzt war oder; das Produkt nicht normal Funktioniert oder sein Betrieb sich deutlich verändert hat oder; das Produkt fallen gelassen wurde oder das Gehäuse beschädigt wurde.
Verschütten Sie keine Flüssigkeiten und stellen Sie keine Behälter mit Flüssigkeit auf das Gerät.
VORSICHT: Die inneren Bauteile können nur von qualifiziertem Fachpersonal gewartet werden.
Fender Veränder konnen sehr hohe Schaldruckpegel erzeugen, die zu vorübergehenden oder dauerhaften Hörschaden führen konnen. Gehen Sie beim Einstellen der Pegel vorsichtig vor.

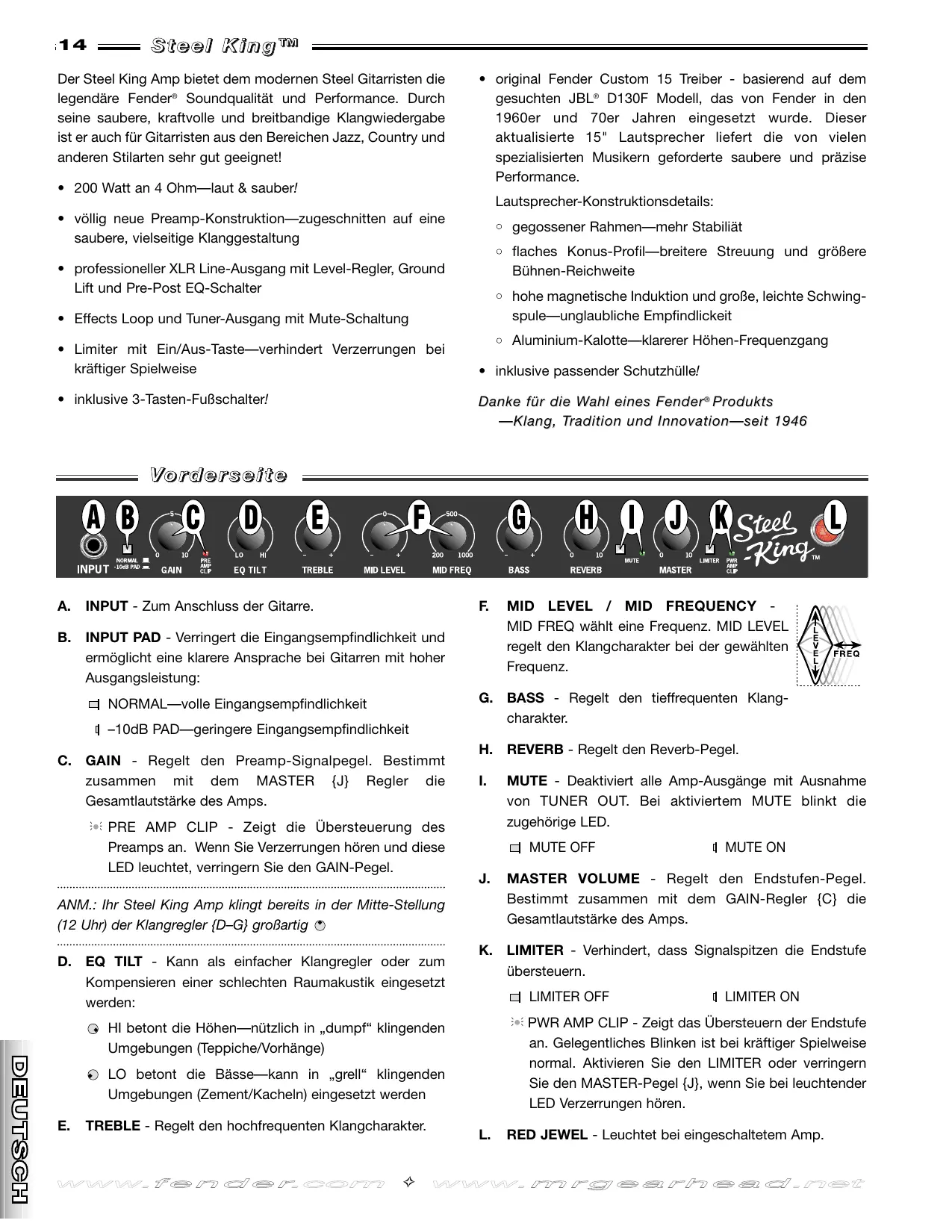

Der Steel King Amp bietet dem modernen Steel Gitarristen die legendäre Fender® Soundqualität und Performance. Durch seine saubere, kraftvolle und breitbandige Klangwiedergabe ist er auch für Gitarristen aus den Bereichen Jazz, Country und anderen Stilarten sehr gut geeignet!

200 Watt an 4 Ohm—laut & sauber!
- vollig neue Preamp-Konstruktion—zugeschnitten auf eine saubere, vielseitige Klanggestaltung
- professioneller XLR Line-Ausgang mit Level-Regler, Ground Lift und Pre-Post EQ-Schalter
- Effects Loop und Tuner-Ausgang mit Mute-Schaltung
- Limiter mit Ein/Aus-Taste—verhindert Verzerrungen bei kräftiger Spielweise
- inklusive 3-Tasten-Fußschalter!

• original Fender Custom 15 Treiber - basierend auf dem gesuchten JBL® D130F Modell, das von Fender in den 1960er und 70er Jahren eingesetzt wurde. Dieseractualisierte 15'' Lautsprecher liefert die von vielen spezialisierten Musikern geforderte saubere und prazise Performance.

Lautsprecher-Konstruktsdetails:

gegossener Rahmen—mehr Stabilität
flaches Konus-Profil—breitere Streung und großere Bühnen-Reichweite
○ hohe magnetische Induktion und große, leichte Schwingspule—unglaubliche Empfindlichkeit
Aluminium-Kalotte—klarerer Höhen-Frequenzgang

• inklusive passender Schutzhülle!

Danke für die Wahl eines Fender® Produkte —Klang, Tradition und Innovation—seit 1946

Vorderseite

A. INPUT - Zum Anschluss der Gitarre.

B. INPUT PAD - Verringert die Eingangsempfindlichkeit und erhögt eine klare Ansprüche bei Gitarren mit hoher Ausgangsleistung:

NORMAL—volle Eingangsempfindlichkeit

-10dB PAD—geringere Eingangsempfindlichkeit

C. GAIN - Regelt den Preamp-Signalpegel. Bestimmt zusammen mit dem MASTER {J} Regler die Gesamtlautstärke des Amps.

PRE AMP CLIP - Zeigt die Übersteuerung des Preamps an. Wenn Sie Verzerrungen horen und diese LED leuchtet, verringn Sie den GAIN-Pegel.

ANM.: Ihr Steel King Amp klingt bereits in der Mitte-Stellung (12 Uhr) der Klangregler D - G großartig ©

D. EQ TILT - Kann als einfacher Klangregler oder zum Kompensieren einer schlechten Raumakustik eingesetzt werden:

HI betont die Höhen—nützlich in „dumpf" klingenden Umgebungen (Teppiche/Vorhänge)
LO betont die Basse—kann in „grell“ klingenden Umgebungen (Zement/Kacheln) eingesetzt werden

E. TREBLE - Regelt den hochfrequenten Klangcharakter.

MID FREQ wählte eine Frequenz. MID LEVEL regelt den Klangcharakter bei der gewählten Frequenz.

G. BASS - Regelt den tieffrequenten Klangcharakter.

H. REVERB - Regelt den Reverb-Pegel.

I. MUTE - Deaktiviert alle Amp-Ausgänge mit Ausnahme von TUNER OUT. Bei aktiviertem MUTE blinkt die zugehörige LED.

MUTE OFF

MUTE ON

J. MASTER VOLUME - Regelt den Endstufen-Pegel. Bestimmt zusammen mit dem GAIN-Regler C die Gesamtlautstärke des Amps.

K. LIMITER - Verhindert, dass Signalspitzen die Endstufe übersteuern.

LIMITER OFF

LIMITER ON

PWR AMP CLIP - Zeigt das Übersteuern der Endstufe an. Gelegentliches Blinken ist bei kräftiger Spielweise normal. Aktivieren Sie den LIMITER oder verringern Sie den MASTER-Pegel J , wenn Sie bei leuchtender LED Verzerrungen horen.

L. RED JEWEL - Leuchtet bei eingeschalteten Amp.

N. POWER-SCHALTER - Schaltet den Amp ein/aus.
O. IEC-NetzANSCHLUSS - Verbinden Sie das mitgelieferte Netzkabel mit einer geerdeten Netzsteckdose, die den auf der Rückseite des Amps aufgeführten Spannings- und Frequenzennwerten entspricht.

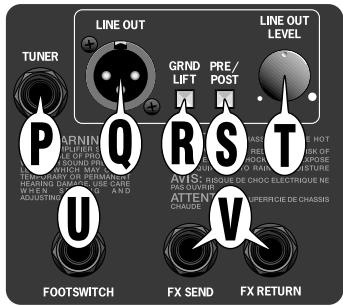

P. TUNER - Zum Anschluss des Gitarren-Tuners. Mit MUTE I können Sie die Audio-Ausgabe beim Stimmensstummschalten.
Q. LINE OUT - Symmetrische XLR-Buchse zur Signalausgabe zu Beschallungs- und Aufnahmegeräten.

R. GROUND LIFT - Trennt die LINE OUT Q Erd-Verbindung (Pol-1), wodurch sich manchmal Brummgeräische verringern halten.

GROUNDED (normal) GROUND LIFTED

S. PRE/POST EQ - Leitet das Signal entweder vor oder nach der Bearbeitung durch die Klang- und EQ-Schaltungen des Amps zur LINE OUT-Buchse weiter.

PRE (Klang/EQ umgangen)

POST (Klang/EQ aktiv)

T. LINE OUT LEVEL - Regelt den Ausgangspiegel der LINE OUT-Buchse Q
U. FOOTSWITCH - Zum Anschluss des mitgelieferten Fußschalters, der ein ferngesteuertes Ein-/Ausschalten von REVERB, TUNER MUTE und EFFECTS LOOP erhögt. ANM.: Die Tasten des Fußschalters setzen die entsprechenden vorderseitigen Regler außer Kraft.
V. FX SEND / FX RETURN - (1) Effects Loop - Verbinden Sie FX SEND mit dem Eingang des Effektgeräts und dessen Ausgang mit FX RETURN. (2) Mehrere Amps - Verbinden Sie FX SEND des Hauptgeräts mit FX RETURN des Zusatzgeräts. Das Hauptgerät steuert alle Zusatzgeräte.

Technische Daten

TYP:	PR 411
TEILE-NUMMERN:	2289500000 (120V, 60Hz) USA	2289503000 (240V, 50Hz) AUS
	2289506000 (230V, 50Hz) EUR	2289507000 (100V, 50-60Hz) JPN
LEISTUNGSAUFNAHME:	540 W
PREAMP EINGANGS-IMPEDANZ:	PASSIV: 1M Ohm	AKTIV: 1M Ohm
EMPFINDLICHKEIT BEI MAX. LEISTUNG:	PASSIV: 19 mV	AKTIV: 40 mV
NOMINAL-PEGEL:	PASSIV: 145 mV	AKTIV: 300 mV
ENDSTUFE EMPFINDLICHKEIT:	1.4 V R.M.S., 1 kHz
AUSGANGSLEISTUNG:	200 W R.M.S. an 4 Ohm @ < 0.02 % Klirr faktor, 1 kHz
KLANGREGLER EQ TILT:	±10 dB, Trennfrequenz: 350 Hz
BASS/TREBLE:	BASS: ±15 dB @ 50 Hz	TREBLE: ±15 dB @ 10 kHz
SEMI-PARAMETRISCHE MITTEN:	MID FREQ: 200 Hz bis 1.0 kHz	MID LEVEL: ±15dB @ MID FREQ Einstellung
EFFECTS LOOP IMPEDANZEN:	SEND: 1k Ohm	RETURN: 22k Ohm
NOMINAL-PEGEL:	+4 dBu (mit Pegelregler einstellbar)
FUSSSCHALTER:	3 Tasten, inklusive: Reverb, Tuner Mute, Effects Loop (064544)
LAUTSPRECHER:	1 x 15", 4 Ohm Fender® 15 Spezial-Treiber, hergestellt in USA von Eminence® (064398)
PASSENDE SCHUTZHülLE:	im Lieferumfang (065532)
ABMESSUNGEN:	HOHE: 53.3 cm (21 in)	BREITE: 50.8 cm (20 in) TIEFE: 31.8 cm (12.5 in)
GEWICHT:	24.3 kg (65 lbs.)

A PRODUCT OF:

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, CA USA
