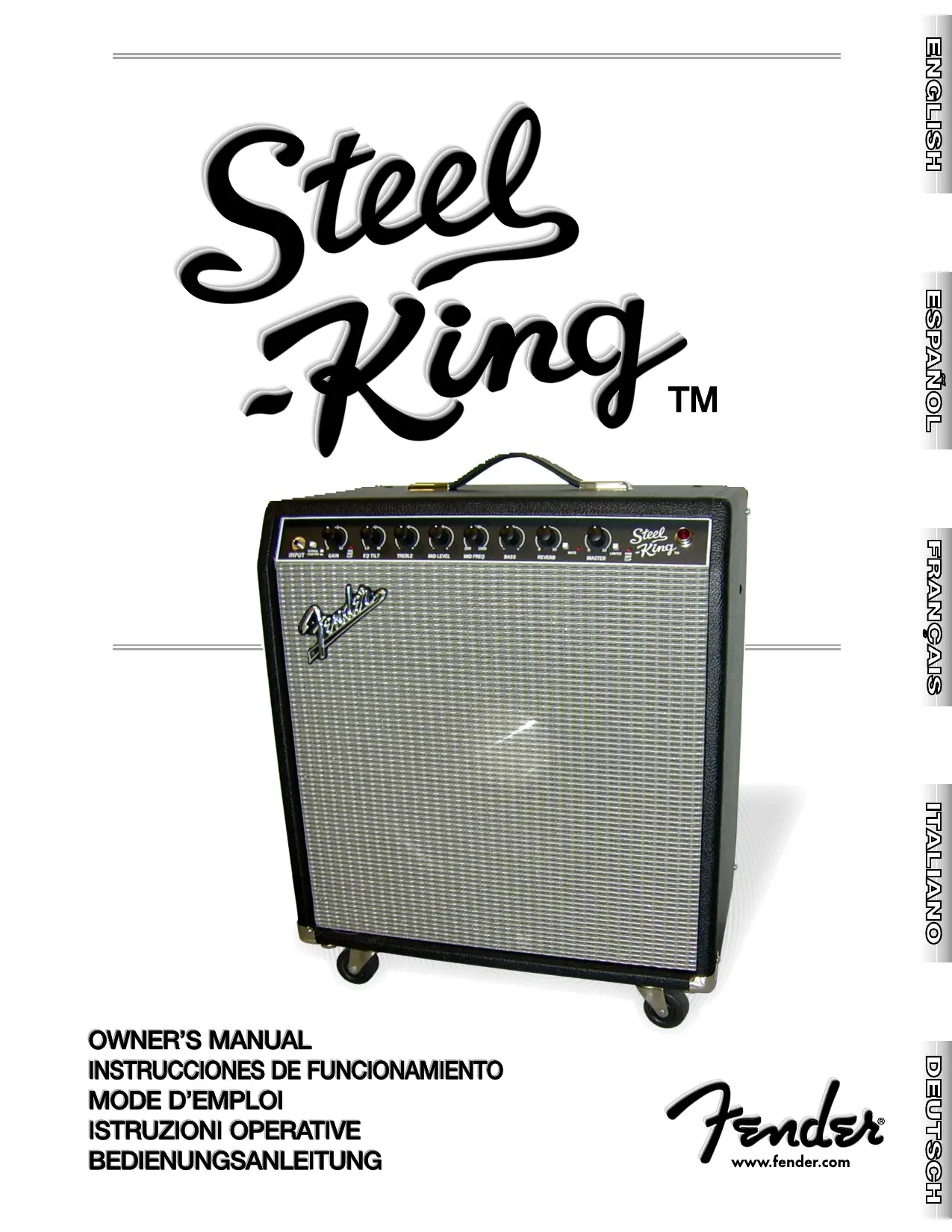

MODE D'EMPLOI STEEL KING FENDER

Steel King™ Le Steel King permet au musicien de Steel moderne d’obtenir le son et les performances légendaires des amplificateurs Fender®. Son son clair, sa puissance et sa réponse en fréquence étendue en font le choix idéal des musiciens spécialisés dans le Jazz, la Country et une multitude d’autres styles, également !

• Véritable haut-parleur Fender Custom de 38 cm basé sur le haut-parleur Vintage JBL® D130F utilisé par Fender dans les années 60 et 70. Cette nouvelle version du haut-parleur de 38 cm délivre le son clair et précis exigé par tous les musiciens. Détails sur le haut-parleur :
• Saladier moulé exceptionnelle.

• 200 Watts dans 4 Ohms — Un son puissant et clair !
• Tout nouveau préamplificateur — conçu pour un son clair et des possibilités de réglage de timbre très variées. lui donne

• Membrane peu profonde — permet une dispersion et un angle de couverture plus importants sur scène.

• Sortie XLR professionnelle avec réglage de niveau, découplage de masse et touche d’égalisation Pré/Post.

• Bobine légère de grande dimension à densité et flux — permet d’obtenir un rendement extrêmement élevé.

• Boucle d’effets et sortie pour accordeur avec fonction de Mute.
• Limiteur avec touche On-Off — évite la distorsion lorsque vous jouez fort.

• Protection centrale en aluminium — garantit une réponse précise dans les fréquences aiguës.
• Housse de protection — Fournie ! Merci Merci d’avoir choisi Fender ® — Son, tradition et Innovation — depuis 1946

• Pédalier à trois commutateurs — Fourni ! Face avant

INPUT - Connectez votre guitare à cette entrée.

ATTÉNUATEUR - Réduit la sensibilité d’entrée pour obtenir une réponse plus claire avec les guitares à niveau de sortie élevée : MID LEVEL/MID FREQ Utilisez le bouton MID FREQ pour sélectionner une fréquence. Utilisez le bouton MID LEVEL pour accentuer/atténuer cette fréquence. NORMAL — Sensibilité d’entrée maximale G. BASS - Réglage de tonalité des fréquences graves. –10dB PAD — Sensibilité d’entrée inférieure C. GAIN - Règle le niveau du signal du préamplificateur. Utilisez ce réglage avec le bouton MASTER {J} pour régler le niveau sonore général de l’amplificateur.

• PRE AMP CLIP - Indique l’écrêtage du préamplificateur. Réduisez le réglage de GAIN si vous entendez de la distorsion lorsque cette Led s’allume. REMARQUE : L’amplificateur Steel King est conçu pour offrir les meilleurs résultats sonores avec les réglages de tonalité {D–G} en position centrale . H. REVERB - Règle le niveau de la réverbération.

MUTE ACTIF MASTER VOLUME - Règle le niveau de l’amplificateur de puissance. Utilisez ce bouton avec le réglage de GAIN {C} pour régler le volume général de l’amplificateur.

LIMITER - Évite les pointes de signal qui saturent l’amplificateur de puissance. LIMITER ACTIF LO accentue les fréquences graves — utile pour les salles “dures” (ciment/carrelage). w w w.f e n d e r.com

• PWR AMP CLIP - Indique un écrêtage (saturation) de l’amplificateur de puissance. Le clignotement occasionnel est normal lorsque vous jouez fort. Activez le LIMITER ou réduisez le réglage MASTER {J} si vous entendez de la distorsion lorsque cette Led s’allume. HI accentue les fréquences aiguës — utile pour les salles avec un son étouffé (moquette, rideaux). TREBLE - Réglage de tonalité des fréquences aiguës. MUTE INACTIF

D. EQ TILT - Peut être utilisé comme un simple réglage de tonalité ou pour compenser la mauvaise acoustique de la salle :

MUTE - Coupe toutes les sorties sauf la sortie TUNER OUT. La Led clignote lorsque le MUTE est actif.

TÉMOIN ROUGE - S’allume lorsque l’amplificateur est sous tension. w w w. m r g e a r h e a d .net Face arrière

GROUND LIFT - Déconnecte la broche de masse (broche 1) de la sortie XLR LINE OUT {Q}, ce qui peut, selon la situation, réduire les bruits et ronflements. MISE À LA MASSE (normal)

PRE/POST EQ - Sélectionne pour la sortie LINE OUT, si le signal est prélevé avant (pré) ou après les circuits de tonalité et d’égalisation du préamplificateur. PRE (signal transmis sans tonalité/égalisation). POST (signal transmis avec tonalité/égalisation). N. INTERRUPTEUR - Place l’amplificateur sous/hors tension.

O. EMBASE IEC - Connectez le cordon secteur (fourni) à une prise secteur avec terre et dont la tension et la fréquence correspondent aux indications sérigraphiées à l’arrière de l’amplificateur. U. FOOTSWITCH - Connectez le pédalier fourni à cette embase, pour permettre le contrôle au pied de la RÉVERBÉRATION, DE LA FONCTION TUNER MUTE et de la BOUCLE D’EFFETS. REMARQUE : Le pédalier est prioritaire sur les réglages correspondants de la face avant.

TUNER - Connectez votre accordeur guitare à cette sortie. Utilisez la touche MUTE {I} pour couper le signal audio lorsque vous vous accordez. LINE OUT LEVEL - Permet de régler le niveau du signal de la sortie LINE OUT {Q}. FX SEND/FX RETURN - (1) Boucle d’effets - Connectez la sortie FX SEND à l’entrée de votre processeur d’effets et la sortie du processeur à l’entrée FX RETURN. (2) Plusieurs amplificateurs - Connectez la sortie FX SEND à l’entrée FX RETURN de votre amplificateur secondaire. L’amplificateur principal contrôle l’amplificateur secondaire.

Q. LINE OUT - Sortie XLR symétrique permettant la connexion à une console de sonorisation ou d’enregistrement. Caractéristiques techniques TYPE : PR 411 RÉFÉRENCE : 2289500000 (120 V, 60 Hz) USA 2289503000 (240 V, 50 Hz) AUS 2289506000 (230 V, 50 Hz) EUR 2289509000 (220 V, 60 Hz) ROK CONSOMMATION ÉLECTRIQUE : PRÉAMPLI 2289504000 (230 V, 50 Hz) UK 540 W

IMPÉDANCE D’ENTREE : PASSIVE : 1 MΩ

ACTIVE : 1 MΩ SENSIBILITÉ À PUISSANCE MAX. : PASSIVE : 19 mV ACTIVE : 40m V NIVEAU NOMINAL : PASSIVE : 145 mV ACTIVE : 300m V ÉTAGE DE PUISSANCE SENSIBILITÉ : 1,4 Veff., 1 kHz PUISSANCE DE SORTIE : 200 W efficace dans 4 Ω avec DHT < 0,02 % à 1 kHz TONALITÉS EQ TILT : ±10 dB, fréquence de coupure de 350 Hz BASS/TREBLE : BASS: ± 15 dB à 50 Hz TREBLE : ± 15 dB à 10 kHz MÉDIUM SEMI-PARAMÉTRIQUE : MID FREQ: 200 Hz à 1 kHz

MID LEVEL : ±15 dB sur la fréquence MID FREQ IMPÉDANCES : SEND : 1 kΩ RETURN : 22 kΩ NIVEAU NOMINAL : +4 dBu (réglable par le bouton Level) PÉDALIER : Trois commutateurs : Réverbération, fonction Tuner Mute, boucle d’effets (064544) HAUT-PARLEUR : Un haut-parleur Fender® Custom 15 de 38 cm, 4 Ω, fabriqué aux USA par Eminence® (064398) HOUSSE : Fourni (065532) DIMENSIONS : HAUTEUR : 53,3 cm POIDS : 24,3 kg LARGEUR : 50,8 cm PROFONDEUR : 31,8 cm Les caractéristiques du produit sont sujettes à modifications sans préavis. w w w.f e n d e r.com
