FRONTMAN 15R - Amplificateur de guitare FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de guitare
Marque	FENDER
Modèle	FRONTMAN 15R
Dimensions (H x L x P)	31,4 x 33,7 x 18,1 cm
Poids	6,8 kg
Alimentation électrique	38 W (selon version : 230 V, 50 Hz EUR)
Puissance de sortie	15 W RMS
Impédance d'entrée	> 1 MΩ
Impédance nominale de charge	8 Ω
Haut-parleur intégré	1 x 8" spécial 8 Ω
Canaux	Normal et Drive (sélectionnable)
Effets	Reverb (réglable)
Entrées	Input guitare (jack 6,35 mm), Aux In (RCA stéréo)
Sorties	Casque (jack 6,35 mm stéréo/mono, désactive le haut-parleur)
Contrôles	Normal Volume, Gain, Drive Select, Drive Volume, Treble, Mid, Bass, Reverb
Indicateur de marche	Témoin lumineux (Power Indicator)
Nettoyage	Chiffon légèrement humide, appareil débranché et sec avant rebranchement
Sécurité	Ne pas exposer à l'humidité ; espace arrière ≥ 15 cm ; maintenance par personnel qualifié

FOIRE AUX QUESTIONS - FRONTMAN 15R FENDER

Comment brancher ma guitare sur le Frontman 15R ?

Branchez votre guitare dans la prise INPUT située sur le panneau avant. Utilisez un câble jack 6,35 mm standard.

Comment utiliser le canal Drive ?

Activez le canal Drive en appuyant sur le bouton DRIVE SELECT. Réglez le niveau de saturation avec GAIN et le volume avec DRIVE VOLUME.

Comment régler la reverb ?

Tournez le bouton REVERB (modèle 15R uniquement) pour ajuster l'intensité de l'effet. Il affecte les deux canaux.

Puis-je utiliser un casque avec cet amplificateur ?

Oui, branchez un casque standard (stéréo ou mono) dans la prise HEADPHONES. Cela désactive automatiquement le haut-parleur pour une écoute silencieuse.

Comment connecter un lecteur externe (CD, boîte à rythme) ?

Utilisez les prises AUX IN (RCA stéréo) à l'arrière ou sur le panneau avant. Le signal n'est pas affecté par le volume ou la tonalité de l'amplificateur, réglez le volume à la source.

Que faire si l'amplificateur surchauffe ?

Éteignez immédiatement l'appareil et débranchez-le. Vérifiez que les ouïes d'aération ne sont pas obstruées et respectez un espace d'au moins 15 cm à l'arrière. Contactez un technicien si le problème persiste.

Comment nettoyer l'amplificateur ?

Débranchez le câble d'alimentation. Nettoyez le boîtier avec un chiffon légèrement humide (non trempé). Attendez que l'appareil soit complètement sec avant de le rebrancher.

Puis-je utiliser une multiprise ou une rallonge ?

Oui, mais assurez-vous que la multiprise ou rallonge soit adaptée à la puissance (38 W) et possède une prise de terre. Ne surchargez pas le circuit.

Que signifie le témoin lumineux sur le panneau avant ?

Le POWER INDICATOR s'allume lorsque l'amplificateur est sous tension. S'il ne s'allume pas, vérifiez le câble d'alimentation et la prise secteur.

Comment entreposer l'amplificateur lorsqu'il n'est pas utilisé ?

Rangez-le dans un endroit sec, à l'abri de la poussière et des sources de chaleur. Débranchez le câble d'alimentation. Évitez les températures extrêmes.

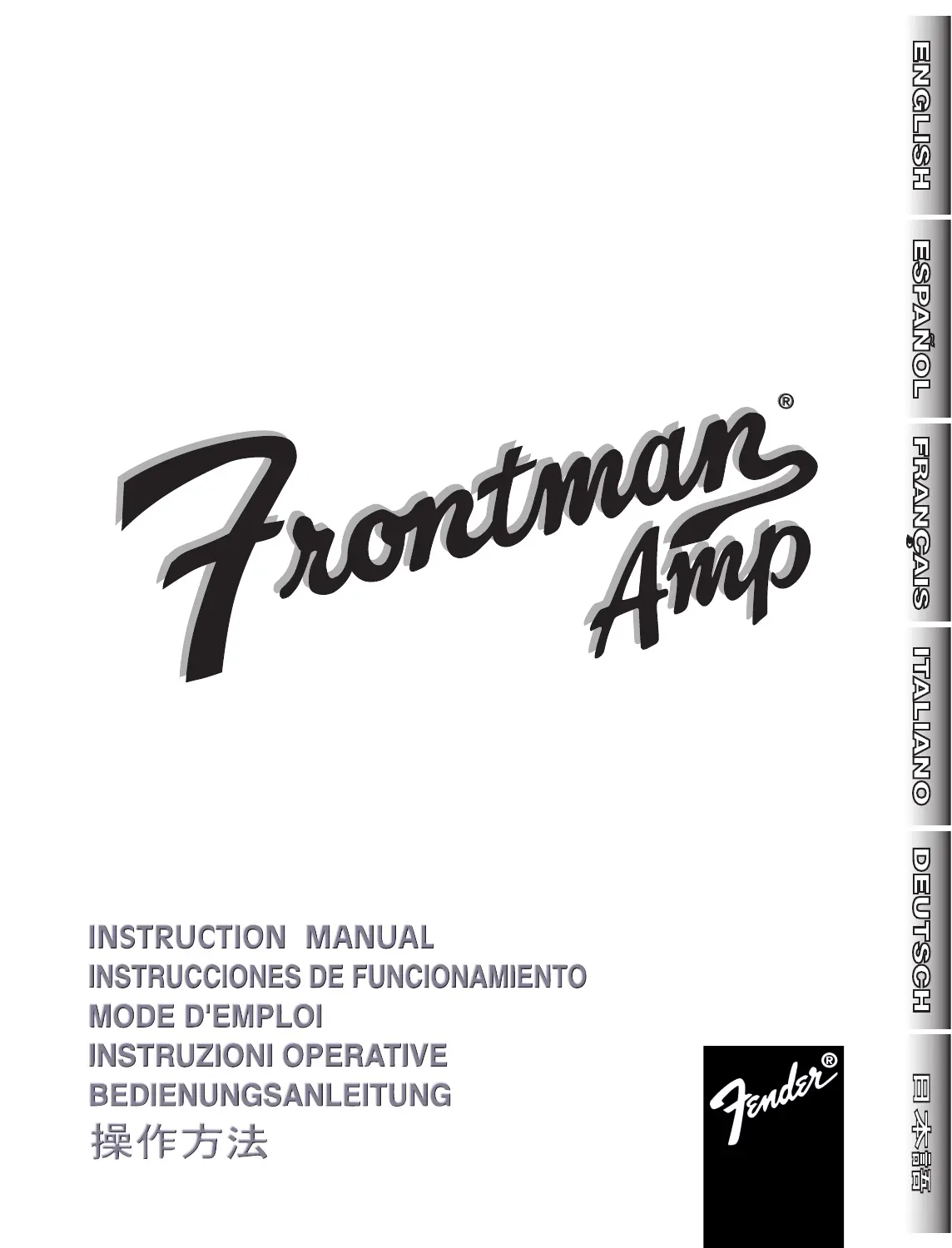

MODE D'EMPLOI FRONTMAN 15R FENDER

Ce symbole avertit l'utilisateur de la présence de niveaux de tension à risque dans l'appareil.

Ce symbole conseille à l'utilisateur de lire toute la documentation jointe au produit pour garantir une sécurité de fonctionnement.

• Veuillez lire attentivement toutes les instructions et vous y conformer. Respectez scrupuleusement tous les avertissements.
• Connectez le câble d'alimentation électrique à une prise CA mise à la terre selon le voltage et la fréquence indiqués sur le panneau arrière de l'amplificateur sous INPUT POWER.
• AVENTISSEMENT : Pour éviter l'endommagement de l'appareil, un départ d'incendie, ou un choc électrique, ne l'expose jamais à l'humidité ou à la pluie.
• Débranchez le câble d'alimentation avant de nettoyer le boîtier de l'appareil (utiliser un chiffon légèrement humide). Attendez que l'appareil soit complètement sec avant de le rebrancher sur le secteur.
• Conservez au moins 15 cm d'espace derrière l'appareil pour permettre une aération appropriée de celui-ci.
• Il est conseillé d'entreposer cet appareil loin de toute source de chaleur, telle que des radiateurs, des accumulateurs de chaleur ou autres unités produisant de la chaleur.
• Cet appareil peut être équipé d'une prise polarisée (une fiche plus large que l'autre). C'est une garantie de sécurité. Si vous ne parvenez pas à insérer la prise dans la sortie, contactez un Electricien pour qu'il remplace la sortie. Ne modifiez rien qui puisse supprimer les garanties de sécurité qu'offre cette prise.
• Veillez à ce que le câble d'alimentation ne soit pas coincé ou abrasi.
• Cet appareil doit uniquement être utilisé avec un support à roulettes ou un pied conseillé par le fabricant.
• Le câble d'alimentation de cet appareil doit être débranché de la sortie lorsqu'il reste longtemps sans être utilisé ou en cas d'orage électrique.
• Les réparations et la maintenance de cet appareil doivent être effectuées par un personnel qualifié dans les cas suivants : le cable d'alimentation ou la prise sont endommagés ; des objets sont tombés sur l'appareil, du liquide a été renversé dessus ou l'appareil a été exposé à la pluie ; l'appareil ne semble pas fonctionner normalement ou vous notez des changements notables dans la performance de l'amplificateur, ou encore le produit est tombé ou l'enceinte est endommagée.
• Ne placez aucun récipient rempli de liquide sur le produit.
• ATTENTION : Aucune maintenance ne doit être effectuée pour les pièces situées dans l'appareil. Les réparations et la maintenance doivent être exécutées uniquement par une personne qualifiée.
• Les niveaux sonores élevés émis par les systèmes d'amplificateur et haut-parleurs Fender ® peuvent entraîner des lésions auditives durables. Faites attention lorsque vous régalez ou ajustez le volume lors de l'utilisation des appareils.

Votre nouvel amplificateur Frontman® permet d'avoir la qualité et le son Fender® pour un bon rapport qualité/prix :

• Tous les boutons et toutes les prises sur le panneau avant.
• Un canal Normal et un canal Drive pour une configuration simple ou saturée.
• Une taille compacte idéale pour des répétitions et les échauffements derrière la scène.
• Une prise pour le casque pour écouter en silence ou pour constituer une sortie vers d'autres appareils.
• AUX IN - prises jack d'entrée stéréophonique RCA à utiliser avec un lecteur de CD ou de bande portable, une boîte à rythme, etc.

Les amplificateurs Fender® sont le fruit de plus de 50 ans de dévouement et de l'expérience acquise par nos ingénieurs et des musiciens dans les studios d'enregistrement et lors de concerts en direct.

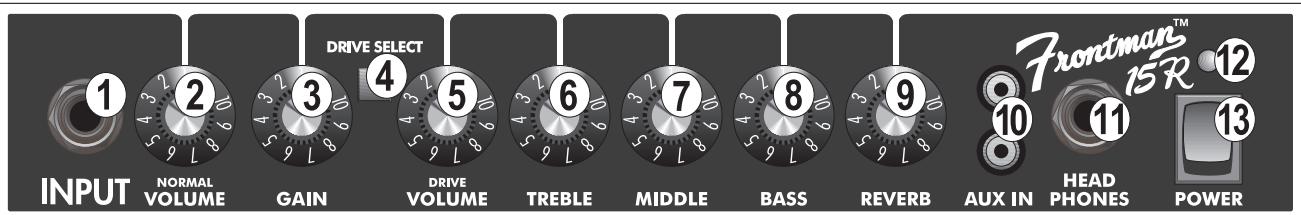

Fonctions du panneau avant

1. INPUT - Permet de brancher votre guitare.
2. NORMAL VOLUME — Permet de régler le volume du canal normal.
3. GAIN - Permet d'ajuster le gain et volume de canal drive conjointement avec le bouton du volume du drive.
4. DRIVE SELECT - Permet d'activer le canal drive.
5. DRIVE VOLUME - Permet d'ajuster le volume de canal drive conjointement avec le bouton du volume du gain.
6. TREBLE - Permet de régler le niveau des hautes fréquences.
7. MID - Permet de régler le niveau des moyennes fréquences.
8. BASS - Permet de régler le niveau des basses fréquences.
9. REVERB (uniquement modèles Frontman 15R)-Permet d'ajuster le niveau d'effet reverb pour les deux canaux.
10. AUX IN - Prises jack d'entrée stéréophonique RCA à utiliser avec un lecteur de CD ou de bande portable, une boîte à rythme, etc. Ces prises jack d'entrée ne sont pas affectées par le volume de l'amplificateur ou le réglage du son. Réglez le signal à la source.
11. HEADPHONES - Prise de sortie pour des casques standard stéréo ou mono. En connectant cette prise jack, vous déconnectez le haut-parleur. Cette prise jack peut aussi être utilisée en tant que sortie de ligne non balancée en utilisant soit une connexion de casque (0,635 cm) stéréo ou mono.
12. POWER INDICATOR - S'allume lorsqu'l'appareil est en marche.
13. POWER SWITCH - Permet de mettre l'amplificateur sous ou hors tension.

		FRONTMAN 15G	FRONTMAN 15R
TYPE:		PR 495	PR 495
NUMÉRO DE PIECE:	(120V, 60Hz) USA	023-1500-000	023-1501-000
	(110V, 60Hz) TWN	023-1510-000	023-1511-000
	(240V, 50Hz) AUS	023-1530-000	023-1531-000
	(230V, 50Hz) GB	023-1540-000	023-1541-000
	(220V, 50Hz) ARG	023-1550-000	023-1551-000
	(230V, 50Hz) EUR	023-1560-000	023-1561-000
	(100V, 50Hz) JPN	023-1570-000	023-1571-000
	(220V, 60Hz) KOR	023-1590-000	023-1591-000
ALIMENTATION ÉLECTRIQUE:		38 W	38 W
IMPÉDANCE D'ENTRÈE:		>1 MΩ	>1 MΩ
SORTIE DE PUISSANCE:		15 W R.M.S.	15 W R.M.S.
IMPÉDANCE NOMINALE DE CHARGE:		8 Ω	8 Ω
HAUT-PARLEURS INTÉGRÉS:		Un haut parleur 8" de conception spéciale 8 Ω	Un haut parleur 8" de conception spéciale 8 Ω
DIMENSIONS	HAUTEUR:	12,4 pouces (31,4 cm)	12,4 pouces (31,4 cm)
	LARGEUR:	13,25 pouces (33,7 cm)	13,25 pouces (33,7 cm)
	PROFONDEUR:	7,13 pouces (18,1 cm)	7,13 pouces (18,1 cm)
POIDS:		15 livres (6.8 kg)	15 livres (6.8 kg)
