BEDIENUNGSANLEITUNG HA-900 - INSTALLATION MANUAL TEKA

1 Befestigung am Kuchenmöbel
2 Kuhlluftaustritt
3 Schwenkbaren Grill
4 Verchromte Halterung/

Ausziehbare Führungen

5 Lüfter
6 Rost
7 Fettpfane
8 Scharnier

9 Tur
10 Bedienfeld
11 Beleuchting

Bedienfeld

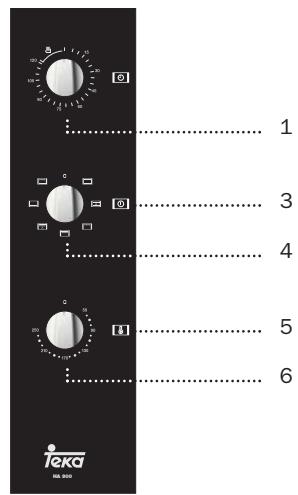

Modell HA-900

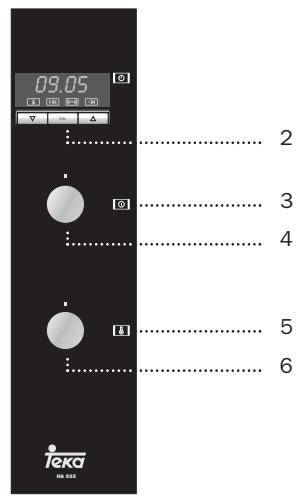

Modell HA-935

1 Bedienknopf der Zeitschaltuhr.
2 Elektronische Schaltuhr.
3 Kontrolleuche Einschaltung Herd.
4 Funktionswahl.

5 Kontrolleuche Heizen zeigt die Einschaltung der Heizelemente an und verlischt, wenn die eingestellte Temperatur erreicht ist.
6 Temperaturregler.

Modell HA-900

□/□/□/□

Modell HA-935

□/□/□/□

Verwendung für Kuchen und Tortenböden, bei denen die Wärmeinwirkung gleichmäßig sein muß, damit diese gut aufgehen.

Normal mit Umluft

Geeignet zum Braten und für Gebäck. Der Lüfter verteil die Wärme gleichmäßig im Herd.

Grill

Gratinieren und Anbräunen. Gestattet das Anbräunen der Außenschicht, ohne das Innere der Nahrungsmittel zu beeinflussen. Geeignet für flache Stücke wie Beefsteak, Rippchen, Fisch, Toastbrot.

MaxiGrill

Grillen auf großerer Oberfläche und mit großerer Leistung als mit dem Grill, hierdurch erfolgt ein Schnelleres Bräunen der Speisen.

MaxiGrill mit Umluft

Gestattet gleichzeitig ein gleichmäßiges Garen und Anbräunen der Oberfläche. Ideal zum Grillen. Besonderss für große Stücke wie Geflügel, Wild usw. Es wird empfohlen, das Stück auf den Rost zu legen und die

Auffangschale darunter einzusetzen, um Bratensaft und Fett aufzufangen.

Achtung

Bei Benutzung der Funktionen Grill, MaxiGrill oder MaxiGrill mit Umluft muß die Herdtür geschlossen sein.

Turbo

Der Lüfter verteil die von einem an der Rückseite des Herds angeordneten Heizwiderstand erzeugte Wärme. Auf Grund der erzeugten gleichmäßigen Temperatur verteilung ist ein Garen in 2 Etagen gleichzeitig möglich.

Wenn Sie den Temperaturregler auf null stellen, können Sie mit dieser Funktion die Nahrungsmittel auftauen.

Unterhitze

Es wird nur von der Unterseite Wärme zugeführ. Geeignet zum Anwärmen von Tellern, zum Aufgeben von Teigmassen oder für ähnliche Anwendungen.

Unterhitze mit Umluft

Verteilt die im Unterveril des Herds erzeugte Wärme. Ideal für Gebäck mit Marmeladen-oder Obstfällung, bei denen eine Erwärnung von unten erfolgen muß. Der Herd muß immer vorgeheizt werden.

Grill und Unterhitze

Besonderss geeignet zum Braten. Kann für Stücke mit beliebiger Große eingesetzt werden.

Achtung

Die Beleuchtung ist bei allen Kochfunktionen eingeschaltet.

Bedienung des Herds

Modell HA-900

Manueller Betrieb des Herds

1 Drehen Sie den Drehknopf der Schaltuhr in die Stellung.
2 Wahlen Sie eine Kochfunktion aus und stellen Sie die gewünschte Temperatur ein.
3 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

Betrieb des Herds mit Schaltuhr

Ermöglicht das Garen während einer vorher eingestellten Dauer. Hierzu gehen Sieitte wie folgt vor:

1 Wahlen Sie eine Funktion aus und stellen Sie die gewünschte Temperatur ein.
2 Drehen Sie den Bedienknopf der Schaltuhr in Uhrzeigerrichtung bis auf die Stellung "120 Minuten" und anschließend in entgegengesetzter Richtung bis zum Erreichen der gewündsten Garzeit.
3 Nach Ablauf der eingestellen Zeit ertont ein akustisches Signal und der Herd wird abgeschaltet.
4 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

Modell HA-935

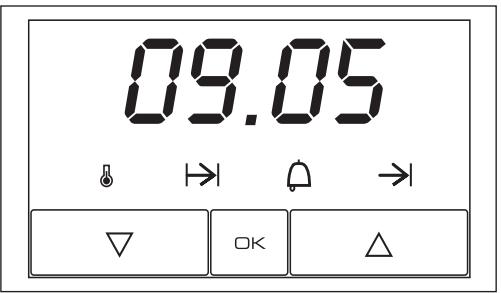

Stellen der elektronischen Schaltuhr

Nach dem Einsatz den Herds zeigt die elektronische Schaltuhr 00.00 an. Durch Betätigten der Tasten oder wird die Uhr gestellt; anschließend werden zwei kurze Signtöne zur Bestätigung der eingestillten Uhrzeit abgegeben.

Zur Veränderung der eingestellten Uhrzeit betätigten Sie die Taste oder so oft, bis die aktuelle Uhrzeit blinken. Drücken Sie anschließend die Taste OK. Zeit können Sie die Uhrzeit mit den Tasten oder einstellen. Nach Abschluss der Einstellung werden die Änderungen mit zwei kurzen Signatoren bestätigt.

Manueller Betrieb

Nach dem Stellen der Uhr ist der Herd betriebsbereit. Wahlen Sie Garfungtion aus und stellen Sie die gewünschte Temperatur ein.

Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

Funktionen der elektronischen Schaltuhr

Signalgeber: Sendet ein akustisches Signal nach Ablauf der eingestellen Zeit aus, der Herd muss hierzu nicht eingeschaltet sein.

Dauer des Garvorgangs: Gestattet das Garen während der eingestillten Zeit, anschließend wird der Herd automatisch abgeschaltet.

Endzeit des Garvorgangs: Gestattet das Garen bis zu der eingestellen Zeit, anschließend wird der Herd automatisch abgeschaltet.

Dauer und Ende des Garvorgangs: Mit Hilfe dieser Funktion konnen Sie die Dauer des Garvorgangs und die Uhrzeit einstellen, zu welcher dieser abgeschlossen sein soll. Mit dieser Funktion wird der Herd zum erforderlichen Zeitpunkt automatisch eingeschaltet, bleibt für die gewährte Dauer in Betrieb und schaltet sich automatisch zu der gewährten Endzeit aus (Ende des Garvorgangs).

Programmierung des Signalgebers

1 Betätigen Sie die Taste bis das Symbol aufleucht. Drücken Sie anschließend OK.
2 Stellen Sie mit den Tasten oder die Zeit ein, nach der die Schaltuhr das Signal abgeben soll.

3 Anschliebend horen Sie zwei kurze Signtõne, es wird die Restzeit bis zum Ertönen des akustischen Signals angezeigt und das Symbol blinkt.
Wenn Sie die eingestellte Zeit verändern möchten, drücken Sie die Taste OK etwas länger, bis die aktuelle Zeit angezeigt wird. Betätigten Sie die Taste bis das Symbol aufleuchtet und drücken Sie dann OK, jetzt konnen Sie die eingestellte Zeit mit den Tasten oder verändern.
4 Nach Ablauf der eingestellen Zeit ertont ein akustisches Signal und das Symbol 日 blinkt Schneller.
5 Durch Betätigen einer beliebigen Taste wird das Signal abgestellt.

Programmierung der Garzeiten

1 Betätigten Sie die Taste oder bis das Symbol aufleuchtet. Drücken Sie anschlieBend K .
2 Stellen Sie mit den Tasten oder die gewünschte Garzeit ein.
3 AnschlieBend werden zwei kurze Signtõne abgegeben, es wird die Restzeit bis zum Ablauf der Garzeit angezeigt und das Symbol leuchtet ständig.

Drucken Sie Zur Einstellung der Zeit die Taste oder so oft, bis die aktuelle Zeit angezeigt wird und das Symbol blinkt. Bestätigen Sie mit der Taste OK, mit oder können Sie die Zeit einstellen.
4 Wahlen Sie eine Garfungtion aus und stellen Sie die gewünschte Temperatur ein.
5 Nach Ablauf der eingestellen Zeit ertont ein akustisches Signal, auf dem Display wird End angezeigt und das Symbol blinkt.
6 Betätigten Sie eine beliebige Taste zum Abstellen des Signatons, hierdurch wird der Herd erneut eingeschaltet.
7 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

Programmierung der Uhrzeit für das Ende des Garvorgangs

1 Betätigen Sie die Taste oder bis das Symbol aufleuchtet. Drücken Sie anschließend OK.
2 Stellen Sie die gewünschte Uhrzeit für die Beendigung des Garvorgangs mit den Tasten ∨ und △ ein.
3 Anschließlich werden zwei kurze Signtöne abgegeben, es wird die Restzeit bis zum Ablauf der Garzeit angezeigt und das Symbol leuchtet ständig.

Drucken Sie zur Einstellung der Zeit die Taste oder so oft, bis die aktuelle Zeit angezeigt wird und das Symbol blinkt. Bestätigen Sie mit der Taste OK, mit oder können Sie jetzt die Zeit einstellen.

4 Wahlen Sie eine Garfungtion aus und stellen Sie die gewünschte Temperatur ein.
5 Nach Ablauf der eingestellen Zeit ertont ein akustisches Signal, auf dem Display wird End angezeigt und das Symbol → blinking.
6 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Herd erneut eingeschaltet.
7 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

Programmierung der Dauer der Garzeit und der Uhrzeit für dessen Beendigung.

1 Betätigen Sie die Taste oder bis das Symbol aufleuchtet. Drücken Sie anschließend OK.
2 Stellen Sie mit den Tasten oder die gewünschte Garzeit ein.
3 AnschlieBend werden zwei kurze Signtone abgegeben, es wird die Restzeit bis zum Ablauf der Garzeit angezeigt und das Symbol leuchtet ständig.
4 Betätigen Sie die Taste oder bis das Symbol aufleuchtet. Drücken Sie anschließend OK.
5 Stellen Sie die gewünschte Uhrzeit für die

Beendigung des Garvorgangs mit den Tasten und ein.

6 AnschlieBend werden zwei kurze Signtone abgegeben, auf dem Display erscheint Auto und die Symbole und leuchten. Damit ist die Uhr programmiert, der Herd ist ausgeschaltet.

Drucken Sie Zur Einstellung der Garzeit die Taste oder so oft, bis die aktuelle Zeit angezeigt wird und das Symbol blinkt.
Drucken Sie Zur Einstellung der Endzeit die Taste oder so oft, bis die aktuelle Zeit angezeigt wird und das Symbol blinkt.
Bestätigen Sie mit der Taste OK, mit oder können Sie die Zeit einstellen.

7 Wahlen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein.
8 Bei Erreichen der Uhrzeit für den Beginn des Garvorgangs schaltet sich der Herd ein und führt den Garvorgang während der eingestalten Zeitdauer aus, auf dem Display wird die Restzeit angezeigt.
9 Bei Erreichen der Endzeit schaltet sich der Herd ab, es ertont ein akustisches Signal, auf dem Display wird End angezeigt und die Symbole und blinken.

10 Betätigten Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Herd erneut eingeschaltet.
11 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung.

Achtung

Bei einem Ausfall der elektrischen Stromversorgung wird die gesamte Programmierung der elektronischen Schaltuhr gelöscht, als Uhrzeit wird 00:00 blinkend angezeigt. Sie müssen diese anschließend stellen und erneut programmieren.
