BEDIENUNGSANLEITUNG HA-890 TEKA

(^*) Die Backofeninnenräume und die Backbleche sind mit einer besonder reiningungsfreundlichen Emailierung versehen.

1 Frontteil mit Bedienelementen
2 Versenkbare Bedienelemente
3 Herddichtung
4 Grillwiderstand
5 Griff für Ausziehen die Backbleche
6 Rost
7 Ausziehbare Führungen
8 Gebäckshale ()
9 Bratenshale ()
10 Turschalter
11 Scharnier
12 Aluminiumprofitür mit drei Scheiben
13 Kuhlluftaustritt
14 Befestigung am Kuchenmöbel
15 Grillschale
16 Abzug
17 Katalytisch beschichtete Rückwand
18 Lampe zur Seitenbeleuchtung
19 Lüfter
20 Gehrtete Innenglasscheibe

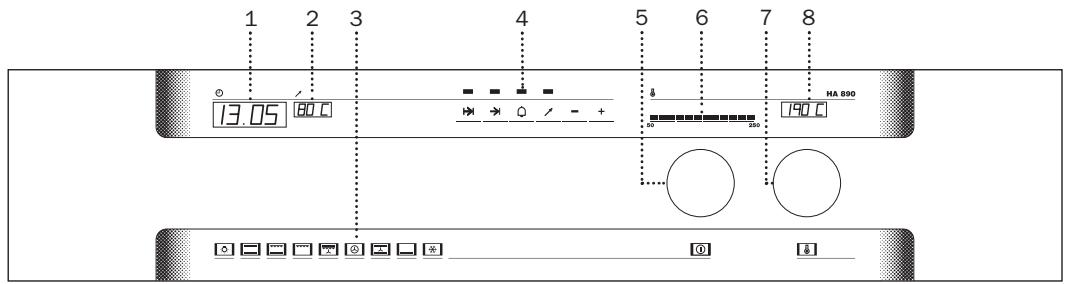

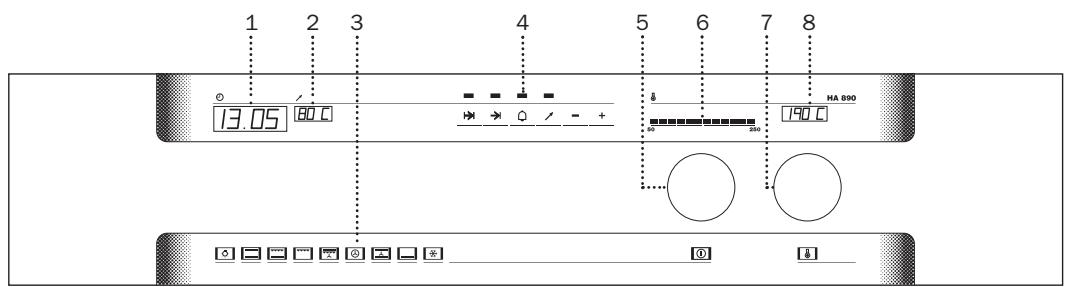

Frontal mit Bedienelemente

Modelo HA-890

1 Elektronische Schaltuhr.
2 Temperaturanzeige der Fleischsonde.
3 Anzeige der gewählten Garfunktion.
4 Bedienfeld der elektronischen Schaltuhr.

5 Funktionswahl.
6 Anzeige der im Herd gemessenen Temperatur.
7 Temperaturregler.
8 Anzeige fur Temperaturregler.

[1] Abschaltung des Herds

Wenn Sie den Herd abschalten, ist die Funktionswahl nicht beleuchtet und auf der Anzeige des Temperaturreglers erscheidt OFF.

Innenbeleuchtung

These dient der Innenbeleuchtung des Herds. Die Innenbeleuchtung wird auch bei allen Garfunktionen eingeschaltet. Wenn Sie die Innenbeleuchtung aus Grunden der Energieeinsparung abschalten möchten, drehen Sieitte den Funktionswahlschalter soweit, bis das Symbol blinkt. Kurz daraufwirde die Innenbeleuchtung des Herds abgeschaltet.

Normal

Verwendung für Kuchen und Tortenböden, bei denen die Wärmeeinwirkung gleichmäßig sein muß, damit diese gut aufgeben.

Grill und Unterhitze

Besonderss geeignet zum Braten. Kann für Stücke mit beliebiger Große eingesetzt werden.

Grill

Gratinieren und Anbräunen. Gestattet das Anbräunen der Außenschicht, ohne das Innere der Nahrungsmittel zu beeinflussen. Geeignet für flache Stücke wie Beefsteak, Rippchen, Fisch, Toastbrot.

MaxiGrill mit Umluft

Gestattet gleichzeitig ein gemeinsames Garen und Anbräunen der Oberfläche. Ideal zum Grillen. Besonderss für große Stücke wie Geflügel, Wild usw. Es wird empfohlen, das Stück auf den Rost zu legen und die Auffangschale darunter einzusetzen, um Bratensaft und Fett aufzufangen.

Achtung

Bei Benutzung der Funktionen Grill oder MaxiGrill mit Umluft muß die Herdtür geschlossen sein.

Turbo

Der Lüfter verteilt die von einem an der Rückseite des Herds angeordneten Heizwiderstand erzeugte Wärme. Auf Grund der erzeugten gleichmäßigen Temperatur verteilung ist ein Garen in 2 Etagen gleichzeit-ing possible.

Normal mit Umluft

Geeignet zum Braten und für Gebäck. Der Lüfter verteilt die Wärme gleichmäßig im Herd.

Unterhitze

Es wird nur von der Unterseite Wärme zugeführt. Geeignet zum Anwärmen von Tellen, zum Aufgeben von Teigmassen oder für ähnliche Anwendungen.

* Auftauen

Empfehlungen zum Auftauen von Lebensmitteln

Das Auftauen erfolgt mit Heißluft in zwei Stufen, die Stufe HI wird für Fleisch und die Stufe LO für Fisch, Desserts und Brot verwendet. Nach Auswahr der Funktion Auftauen konnen Sie auf der Temperaturanzeige die Stufen HI und LO mit dem Temperaturregler auswahlen.

• Stellen Sie Lebensmittel ohne Verpackung auf die Herdschale oder einen Teller.
  Zum Auftauen große Stücke Fleisch oder Fisch legen Sie diese auf einen Rost und

stellen Sie eine Auffangschale für die abtropfende Flüssigkeit darunter.

• Fleisch und Fisch müssen für ihre Zubereitung nicht vollständig aufgetaut werden. Es ist ausreichend, wenn die Oberfläche aufgetaut ist, so dass Sie Gewürze hinzugeben können.
• Nach dem Auftbauen müssen die Lebensmittel immer zubereitet werden.

Aus der nachstehenden Tabelle entnehmer Sieitte die zum Auftauen erforderlichen Zeiten und Stufen:

NAHRUNGSMITTEL	STUFE LO		STUFE HI
	Gewicht	Zeit	Gewicht	Zeit
Brot	1/2 Kg	35 min
Torten und Kuchen	1/2 Kg	25 min
Fisch	1/2 Kg	30 min
Fisch	1 Kg	40 min
Hähnchen			1 Kg	75 min
Hähnchen			1,5 Kg	90 min
Steaks			1/2 Kg	40 min
Hackfleisch			1/2 Kg	60 min
Hackfleisch			1 Kg	120 min

Die in der Tabelle aufgeführten Zeiten sind Richtwerte, die für das Auftbauen erforderlichen Zeiten hangen von der Umgebungstemperatur, dem Gewicht der Lebensmittel und der Gefriertemperatur ab.

Bedienung des herds

Auswahl einer Garfunktion

Ziehen Sie zur Auswahl einer Garfungkten den Funktionswahlschalter hereaus und drehen Sie diesen so welt, bis das gewünschte Funktionssymbol auf der Bedienelementeleiste blinkt. Anschließend ertont zweimal ein Signalton und das Symbol der entsprechenden Garfungkten leuchtet ständig.

Zum Ausschalten des Herds drehen Sie den Funktionswahlschalter (5) soweit, bis auf der Bedienelementeleiste kein Symbol mehr beleucht ist und auf der Temperaturazeige (8) erscheint die Ausschrift OFF, oder berühren

Sie die Glasfläche über dem Symbol länger als 2 Sekunden. Der Herd wird damit abgeschaltet.

ACHTUNG

Zu Beginn der Garfungkton fuhrt der Herd einschnelles Aufheizen bis zum Erreichen der eingestellten Temperatur aus. Wahlrend des Vorheizens wird der Lüfter im Herd eingeschaltet.

Temperatureinstellung

Nach Auswahl einer Garfungtion wird auf der Temperaturanzeige (8) der Bedienelementeleiste die für diese Funktion voreingestellte Temperatur angezeigt.

Wenn Sie die empfohlene Temperatur verändern möchten, ziehen Sie den Drehknopf des Temperaturreglers (7) Heraus und stellen Sie auf der Anzeige die gewünschte Temperatur ein.

Während deschnellen Vorheizens blinkt die Temperaturanzeige (6), der Anzeigewert erhöht

sich entsprechend der Innentemperatur des Herds. Nach Abschluss des Vorheizenschaltet die Anzeige auf Dauerlicht um und zeigt die Innentemperatur des Herds an.

Nach dem Ausschalten des Herds leuchtet die Anzeige so lange, bis sich der Herd abgekühlt hat.

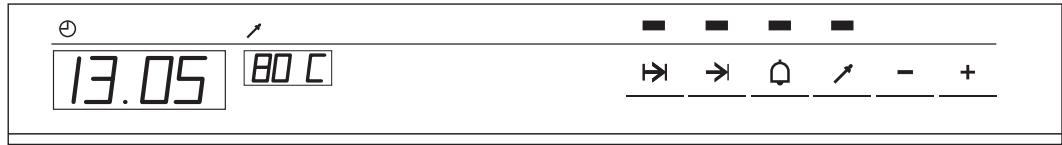

Bedienung der elektronischen Schaltuhr

Achtung

Die elektronische Schaltuhr ist mit Berührungskontakten ausgestattet. Tippen Sie die entsprechenden Symbole zur Bedienung einfach mit dem Finger an.

Die Empfindlichkeit der Berührungstasten passst sich ständig an die Umgebungsbedingungen an. Achten Sieitte nach Anschluss des Herds an das Elektronetz darauf, dass die Glasfläche der Bedienelementeleiste sauber ist und nicht mit Fremdkörpern in Berührung kommt.

Reagiert die Schaltuhr nicht auf das Antippen der Schaltflächen, dann trennen Sie den Herd vom Elektronetz und schlieben Sieihn nach einer kurzen Wartezeit wieder an. Die Sensoren werden automatisch angepasst und reagieren wieder, wenn Sie diese mit dem Finger antippen.

Stellen der elektronischen Schaltuhr

Nach dem Einsatz des Herds zeigt die elektronische Schaltuhr 00.00 an. Durch Berühren der Schaltflächen + oder - wird die Uhr gestellt, anschließend horen Sie zwei Signatöne zur Bestätigung der eingestillten Uhrzeit.

Betätigten Sie zum Stellen der Uhr gleichzeitig die Symbole + , und , damit wird die entsprechende Funktion aktiviert. Anschließend konnen Sie die Uhr durch Antippen der Symbole + oder - stellen, berühren Sie dazu die Symbole und nicht mehr. Nach Abschluss der Einstellung werden die Änderungen mit zwei kurzen Signtönen bestätigt.

Manueller Betrieb

Nach dem Stellen der Uhr ist der Herd betriebsbereit. Durch Antippen oder Drehen der Bedienelemente des Herds konnen Sie die Temperatur einstehen und eine Garfungtion auswahlen.

Zum Ausschalten des Herds drehen Sie den Funktionswahlschalter (5) so welt, bis auf der Bedienelementeleiste kein Symbol mehr beleuchtet ist und auf der Temperaturazeige (8) erscheint die Ausschrift OFF, oder berühren Sie die Glasfläche über dem Symbol länger als 2 Sekunden. Der Herd wird damit abgeschaltet.

Funktionen der elektronischen Schaltuhr

Garzeit: Gestattet das Garen während der eingestillten Zeit, anschließend wird der Herd automatisch abgeschelt.

Endzeit für den Garvorgang: Gestattet das Garen bis zu der eingestellen Zeit, anschließend wird der Herd automatisch abgeschelt.

Dauer und Ende der Garzeit: Mit Hilfe dieser Funktion konnen Sie die Dauer des Garvorgangs und die Uhrzeit einstellen, zu welcher dieser abgeschlossen sein soll. Mit dieser Funktion wird der Herd zum erforderlichen Zeitpunkt automatisch eingeschaltet, bleibt für die gewährte Dauer in Betrieb und schaltet sich automatisch zu der gewählten Endzeit aus (Ende des Garvorgangs).

Signalgeber: Gibt ein akustisches Signal nach Ablauf der eingestellten Zeit ab, der Herd muss hierzu nicht eingeschaltet sein.

Kindersicherung: Mit dieser Funktion wird eine Bedienung des Herds durch Kleinkinder gespert.

Programmierung der Garzeiten

1 Betätigen Sie das Symbol auf der Glasfläche bis die darüber angeordnete Anzeige blinkt.
2 Stellen Sie durch Berühren des Symbols + die gewünschte Dauer ein.
3 Anschließend horen Sie zwei Signtöne, die blinkende Kontrolleuche schaltet auf Dauerlicht um und zeigt damit an, dass sich der Herd nach Ablauf der eingestillten Zeit automatisch abschaltet.

4 Anschließlich wird wieder die aktuelle Uhrzeit angezeigt.
5 Wahlen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein.
6 Zur Änderung der gewählten Zeit berühren Sie das Symbol und anschließend + oder -, durch zwei Signtöne wird die Änderung bestätigt und anschließend erneut die Uhrzeit angezeigt.
7 Nach Ablauf der eingestellen Garzeit schaltet sich der Herd ab, es ertont ein akustisches Signal und die Kontrolleuche beginnnt zu blinken.
8 Berühren Sie zum Abschalten des Signatons eine beliebige Schaltfläche auf dem Glas.

HINWEIS

Wenn Sie das Symbol länger als zwei Sekunden berühren, wird auf der Anzeige die bis zum Abschluss des Garvorgangs verbleibende Zeit angezeigt. Die Leuchtanzeige blinkt damit.

Programmierung der Uhrzeit für das Ende des Garvorgangs

1 Betätigen Sie das Symbol auf der Glasfläche bis die darüber angeordnete Anzeige blinkt.
2 Stellen Sie durch Berühren von + die gewündte Endzeit des Garvorgangs ein.
3 Anschließlich horen Sie zwei Signtöne, die blinkende Kontrolleuche schaltet auf Dauerlicht um und zeigt damit an, dass sich der Herd nach Ablauf der eingestellen Zeit automatisch abschaltet.
4 Danach wird wieder die aktuelle Uhrzeit angezeigt.
5 Wahlen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein.
6 Zur Änderung der Endzeit berühren Sie das Symbol und anschließend + oder -, durch zwei Signtöne wird die Änderung bestätigt und anschließend erneut die Uhrzeit angezeigt.

7 Nach Ablauf der eingestellen Uhrzeit für die Beendigung des Garvorgangs schaltet sich der Herd ab. Es ertont ein akustisches Signal und die Kontrolleuche beginnnt zu blinken.
8 Berühren Sie zum Abschalten des Signatons eine beliebige Schaltfläche auf dem Glas.

HINWEIS

Berühren Sie das Symbol zur Anzeige der Endzeit des programmierten Garvorgangs.

Programmierung der Dauer des Garvorgangs und der Endzeit

1 Programmieren Sie die Garzeit.
2 Programmieren Sie die Endzeit des Garvorgangs.
3 Wahlen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein.
4 Der Herd bleibt ausgeschaltet, die Kontrolleuchten über den Symbolen und sind eingeschaltet. Ihr Herd ist damit programmiert.
5 Bei Erreichen der Uhrzeit für den Beginn des Garvorgangs schaltet sich der Herd ein und führt den Garvorgang während der eingestillten Zeitdauer aus.
6 Nach Erreichen der eingestellten Endzeit des Garvorgangs schaltet sich der Herd ab. Es ertont ein akustisches Signal und die Kontrolleuchten über den Symbolen und beginnen zu blinken.
7 Berühren Sie zum Abschalten des Signatons eine beliebige Schaltfläche auf dem Glas.

Programmierung des akustischen Signals.

1 Betätigen Sie das Symbol auf der Glasfläche bis die darüber angeordnete Anzeige blinkt.
2 Stellen Sie durch Berühren der Schaltflächen + auf dem Glas die Zeit ein, nach der die Schaltuhr das Signal abgeben soll.

3 Anschließend horen Sie zwei Signtöne. Die Anzeige bleibt eingeschaltet und zeigt damit an, dass der Signalgeber programmiert ist.
4 Zur Änderung der gewählten Zeit berühren Sie das Symbol und anschließend + oder-, durch zwei Signtöne wird die Änderung bestätigt und anschließend erneut die Uhrzeit angezeigt.
5 Nach Ablauf der eingestellen Zeit ertont ein akustisches Signal und die Anzeige blinkt.
6 Berühren Sie zum Abschalten des Signatrons eine beliebige Schaltfläche auf dem Glas.

HINWEIS

Wenn Sie das Symbol länger als zwei Sekunden berühren, wird auf der Anzeige die bis zur Signalisierung verbleibende Zeit angezeigt, die Leuchtanzeige blinkt damit.

ACHTUNG

Sie konnen die Programmierung durch gleichzeitiges Berühren des entsprechenden Schaltfelds für die Funktion und der Symbole + und - Löschen.

Nach einem Ausfall der Netzspannung wird die gesamte Programmierung der elektronischen Schaltuhr gelöscht, es wird blinkend 00.00 angezeigt. Sie müssen diese anschließend stellen und erneut programmieren.

Funktion Kindersicherung

Der Herd wird damit gespert und kann nicht durch Kleinkinder bedient werden. Berühren Sie dazu gleichzeitig die Symbole , und auf der Glasfläche. Zwischen den Ziffern der Uhrzeit werden blinkende Punkte angezeigt und es ertont ein kurzes Signal. Der Herd ist damit gespert.

Wird die Kindersicherung bei ausgeschal-tetem Herd aktiviert, dann ist es nicht möglich, diesen einzuschalten. Durch Aktivieren der Kindersicherung in einer beliebigen Funktion wird die Bedienung der elektronischen Schaltuhr gesperrt.

Die Kindersicherung wird abgeschelt, wenn Sie gleichzeitig die Symbole , und auf der Glasfläche berühren.

Zur Funktion der Temperatursonde für Fleisch

Die Temperatursonde misst die Temperatur im Inneren des Bratens. Der Herd wird nach Erreichen der vorgewählten Temperatur automatisch abgeschelt.

Durch das Garen mit der Fleischsonde wird ein optimales Ergebnis unabhängig von der Fleischart und dem Gewicht des Bratens geschichert.

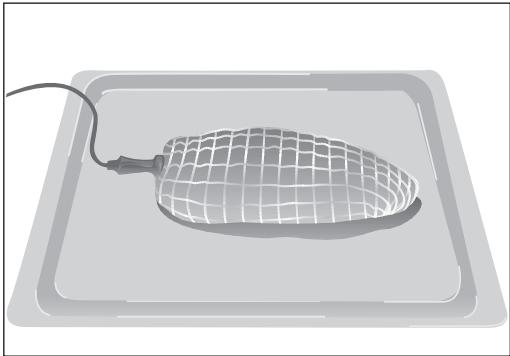

Einsetzen der Sonde in das Fleisch

• Setzen Sie die Sonde vor Beginn des Bratvorgangs ein.
• Stechen Sie die Sonde von der Seite in den Braten ein, so dass sich die Sondenspitze in der Mitte des Bratens befindet.
• Stechen Sie die Sonde vollständig bis zum Griff ein.

• Es wird empfohlen, den Braten nach der halben Garzeit zu wenden, achten Sieitte daraufuf, dass dieser Vorgang nicht durch die Sonde befindert wird.
  Die Sondenspitzearfichtden Knochen berühren oder in Stellen mit fettem Fleisch stecken. Sie darfsich auch nicht in Hohlräumen befinden,wie dies bei Geflügel der Fall sein kann.

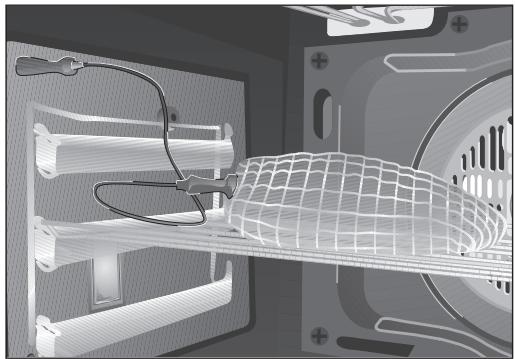

Zur Benutzung der Fleischsonde

• Stellen Sie den Braten mit eingestochener Fleischsonde in den Herd.

• Stecken Sie die Sonde in die hierfür im Oberteil der linken Seitenwand vorgesehene Buchse.

• Nach Anschluss der Sonde werden deren Temperatur und der voreingestellte Sollwert auf der zugehörgen Anzeige des Bedienfelds angezeigt, die Kontrolleuche über dem Symbol blinkt.

• Berühren Sie die Schaltflächen und anschließend + oder - zur Veränderung der empfohlenen Temperatur.
• Anschließlich horen Sie zwei Signtöne und die Kontrolleuchte über dem Symbol für die schaltet von Blink- auf Dauerlicht um.
• Auf der Temperaturanzeige (2) erscheint der Momentanwert der Temperatur im Innerend des Bratens.
• Wahlen Sie eine Funktion und stellen Sie die für den Bratzvorgang gewünschte Temperatur ein, siehe hierzu die Angaben in den Kochtabellen.
• Nach Erreichen der eingestillten Innentemperatur des Bratens wird der Herd abgestellt und es ertont ein kurzes akustisches Signal.
• Berühren Sie zum Abschalten des Signatons eine beliebige Schaltfläche auf dem Glas.
• Der Braten ist damit fertig und kann serviert werden.

Richtwerte für das Garen mit Fleischsonde.

FLEISCHART	Sondentemperatur	Anmerkungen
Roastbeef	35 - 40 °C	Nicht DURCHGEBRATEN
Roastbeef	45 - 50 °C	DURCHGEBRATEN
Roastbeef	55 - 60 °C	GUT DURCHGEBRATEN
Lammkeule	65 - 70 °C
Spitzbein	80 - 85 °C
Lende	65 - 70 °C
Schinke	80 - 85 °C
Hähnchen	75 - 80 °C
Putenbraten	80 - 85 °C

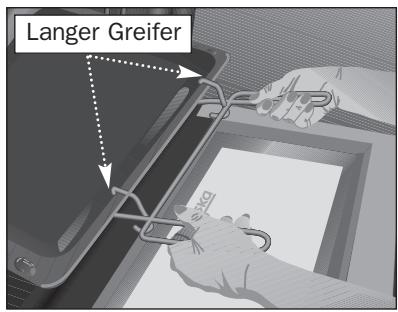

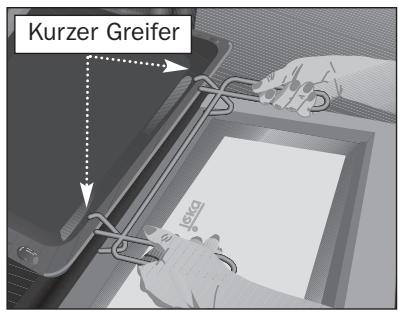

Grill für die Gewinnung die Blackbleche

Der Griff für die Gewinnung die Blackbleche gebraucht mann wenn Sie die Blackblech umstellen brauchen um die Backen zu beweisen. Zeichen sehen. Um die Backbleche Heraus der Backofen zu behandeln, mann braucht schützende Handschuh.

Stellung für Pastell Backblech. De kurzer Greifer darüber die Backblech.

Stellung für tiefe Backblech. Der langer Greifer darüber die Backblech.

Lampenwechsel

ACHTUNG

Überzeugen Sie sich vor dem Lampenwechsel davon, daß der Herd vom Elektronetz getrennt ist.

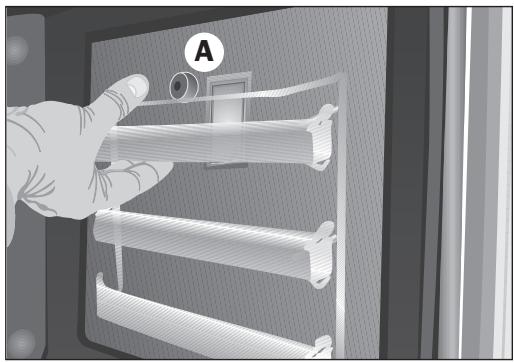

• Lösen Sie die ausziehbare Führungen von der Mutter (A).

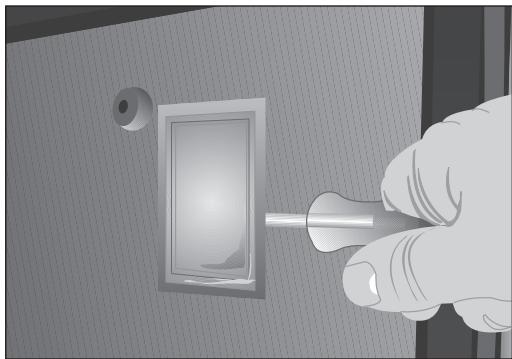

• Lösen Sie mit Hilfe des geeigneten Werkzeugs die Linse von der Lampenfassung ab.

Tauschen Sie die Lampe aus.

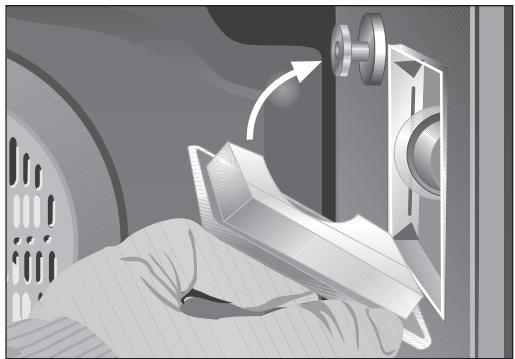

• Statten Sie die Linse wieder zu der korrekten Position zurück, ohne sie zu erzwingen.

Die Ersatzlampe muß temperaturbeständig bis 300^ sein. Fordern Sie diese bei unserem Technischen Kundendienst an.

Technische Information

Die Tür Ihres Herdes hat eine Oberflächentemperatur von weniger als 60 K (nach EN 60335-1/2-6).
