BEDIENUNGSANLEITUNG PNEUMATIC SEAC

BENUTZERHANDBUCH FÜR DRUCKLUFTHARPUNEN, REIHE „Asso UP, Caccia HF, Caccia, Hunter und Asso“

EINFÜHRUNG

Herzlichen Glückwunsch zu Ihrer Wahl eines hochwertigen und zuverlässigen SEAC-Produkts.

Die von Ihnen gekaufte Ausrüstung wurde aus ausgewählten und geprüften Materialien hergestellt. Dank laufender Forschung und Fortschritten entwickeln wir uns kontinuierlich weiter. Innovative Fertigungsverfahren, konstante Kontrollen und Prüfungen sowie Prüfverfahren unter reellen Bedingungen in unserem Forschungszentrum garantieren die Zuverlässigkeit, für die alle SEAC-Produkte bekannt sind.

- WARNUNG

Lesen Sie das gesamte Handbuch, bevor Sie diese Ausrüstung verwenden! Dieses Benutzerhandbuch muss während der gesamten Produktlebensdauer aufbewahrt werden.

Um die Harpune korrekt zu verwenden, lesen Sie bitte dieses Benutzerhandbuch sorgfältig.

Wenn Sie Probleme oder Fragen haben, wenden Sie sich bitte an Ihren autorisierten Händler oder direkt an SEAC.

Reparatur- und Wartungsverfahren dürfen nur durch von SEAC autorisierte Werkstätten durchgeführt werden.

ALLGEMEINE WARNUNGEN

Bevor Sie diese Harpune verwenden, müssen Sie mit allen anwendbaren Sicherheitsstandards vertraut sein. Lesen Sie alle Anleitungen dieses Handbuchs und halten Sie sich streng an

alle anwendbaren lokalen und nationalen Standards. In diesem bestimmten Fall, müssen Sie sämtliche Vorschriften befolgen, die das zulässige Mindestalter, das korrekte Verwendungs- und Transportverfahren, die für die Verwendung erlaubten Regionen, die Signalisierungsausrüstung usw. betreffen. Unkorrekte Verwendung von Tauchausrüstung und Harpunen insbesondere kann gefährlich sein und zu ernsthaften oder sogar tödlichen Verletzungen von Tauchern und ihren Begleitern führen.

Bei der Montage und Einstellung der Harpune wurden sämtliche Maßnahmen getroffen, damit das Produkt auch im Laufe der Zeit höchst zuverlässig ist.

Trotzdem können diese Maßnahmen jedoch ihre Wirkung verlieren, wenn die Harpune nicht korrekt verwendet und nicht sachgemäß gewartet wird.

MERKMALE

Anatomischer Griff, um aus jeder Position heraus, genau zielen zu können. Der Winkel zwischen dem Griff und dem Lauf ist dazu ausgelegt, der Ermüdung des Handgelenks bei längerem Gebrauch vorzubeugen.

In den Reihen Caccia HF und Caccia besteht der Griff aus zwei Materialien. Der Bereich, der zur Handinnenfläche weist, besteht aus einem weichen, thermoplastischen Gummi, um den Komfort zu steigern und eine bessere Griffigkeit zu bieten.

Der Griff des Modells Asso UP ist vollständig mit thermoplastischem Gummi überzogen.

Die Reihe Caccia HF hat eine Ummantelung aus Aluminium, die mithilfe der Hydroforming-Technologie hergestellt worden ist. Diese ermöglicht es, einzigartige Formen zu erzeugen, um die horizontale Schwenkung zu verbessern und die Kapazität der gespeicherten Druckluft zu steigern. Dadurch ist die Caccia HF leistungsstärker und verfügt über eine größere Reichweite, als andere Waffen mit zylindrischer Ummantelung der gleichen Länge.

BEDIENUNG

Eine Drucklufltharpune nutzt die beim Ladeverfahren gespeicherte Energie. Die Propulsionsstärke steigt proportional zum inneren Druck in der Waffe, der durch eine spezielle Pumpe erhöht oder durch Ablassen von übermäßigem Druck über das Ladeventil gesenkt werden kann.

(Siehe Tabelle am Ende des Handbuchs).

Die Harpune ist bereits mit dem richtigen Druck für jedes Modell/jede Größe ausgestattet.

- WARNUNG

Beim Wiederaufladen darf der Druck unter keinen Umständen 25 bar übersteigen.

Ein höherer Druck kann zu Explosionen und ernsthaften Unfällen führen.

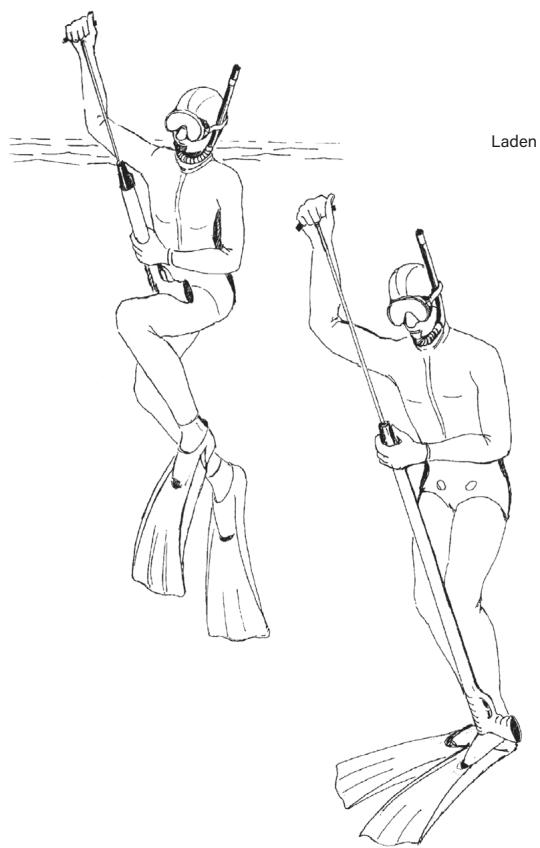

Um die Waffe zu laden, stützen Sie den Griff auf Ihrem Oberschenkel oder Fuß ab, je nach Länge Ihres Modells. Nachdem der Speerschaft in die Mündung geschoben worden ist, drücken Sie diesen in Richtung des Griffs, bis der Kolben im Fanghaken einrastet (das Einrasten im Fanghaken kann durch ein hörbares Klicken festgestellt werden).

Die Harpune ist nun schussbereit. Zum Schießen drücken Sie auf den Auslöser.

MODELLE MIT LEISTUNGSREGLER

Die Modelle Asso UP, Asso und Hunter sind mit oder ohne Leistungsregler erhältlich, während die Modelle Caccia und Caccia HF serienmäßig mit Leistungsregler ausgestattet sind.

Bei Waffen mit Leistungsreglern kann mit maximaler oder minimaler Leistung geschossen werden. Zudem können die Waffen durch Einstellen des Reglers auf minimale Leistung (ganz nach vorn) einfacher geladen werden.

Wenn der Leistungsregler auf minimale Leistung eingestellt ist, lässt er sich leichter laden, da weniger Kraft zum Einführen des Speerschafts erforderlich ist. Um die Waffe für die Wartung zu leeren, schieben Sie den Regler auf maximale Leistung, damit sämtliche Luft entweichen kann.

WICHTIGE WARNUNGEN

Obwohl diese Luftdruckharpune in Übereinstimmung mit den strengsten Sicherheitskriterien entwickelt worden ist, ist die unsachgemäße Verwendung für den Benutzer und Dritte extrem gefährlich. Es ist daher ausschlaggebend, dass Sie sich an die folgenden Anleitungen halten:

- Laden Sie die Harpune nie außerhalb des Wassers, und schießen Sie sie nie außerhalb des Wassers ab. Vergewissern Sie sich vor dem Abschießen, dass der Sperrschaft korrekt eingeführt ist: Wenn der Speerschaft unabsichtlich herausfällt (zum Beispiel, wenn ein abgenutztes Endstück nicht korrekt auf dem Kolben einrastet), schießen Sie die Harpune nicht ab, weil ohne das Gewicht des Speers der Kolben und die Stoßdämpferbuchse beschädigt werden. Legen Sie in einem solchen Fall den Speer erneut ein und schießen Sie normal. Entladen Sie die Harpune nach jeder Jagd im Wasser, bevor Sie dieses verlassen.

- Zielen Sie nie mit der Harpune auf andere, auch nicht wenn sie gesichert ist.

- Halten Sie beim Laden die Mündung der Harpune mit festem Griff, um unerwartete Schlenker zu vermeiden.

- Lagern Sie die Harpune nicht in der Sonne oder in der Nähe von Hitzequellen.

- Wenn die Mündung in Kontakt mit Sand gekommen ist, legen Sie unter keinen Umständen einen Speer ein. Dadurch würden der Lauf und der Kolben irreparabel beschädigt werden.

- Spülen Sie die Waffe nach jeder Verwendung mit Frischwasser.

- Die Pumpe sollte nur dann verwendet werden, wenn der Druck ungenügend ist, und nicht bei jeder Verwendung. Prüfen Sie über die seitlichen Löcher, dass der Kolben sich am Ende des Laufs befindet und nicht im Fanghaken eingehakt ist. Vergewissern Sie sich, dass die Gewinde der Pumpe und des Ventils sauber und in einwandfreiem Zustand sind und dass die Pumpendichtung korrekt in ihrem Gehäuse sitzt.

- Für einen Lufttransport der Waffe muss der gesamte interne Druck zuvor abgelassen werden.

- WARNUNG

Entfernen oder verändern Sie nie die Sicherungsraste, weil dadurch Ihre Sicherheit oder diejenige von Dritten in Gefahr sein kann. SEAC lehnt jegliche Verantwortung für Personenverletzungen oder Sachbeschädigungen ab, die durch veränderte oder nicht korrekt verwendete Produkte oder durch das Unterlassen von sachgemäßer Wartung entstanden sind.

- WARNUNG

Die folgenden Manipulationen dürfen nur von autorisiertem Personal durchgeführt werden.

Für die routinemäßige Wartung (Öl, Kolben ersetzen usw.) muss die Harpune zuvor mit dem Leistungsregler in maximaler Position entleert werden. Das Zerlegen der Harpune, ohne den Innendruck vollständig abgelassen zu haben, kann zu Unfällen, auch zu schwerwiegenden, führen.

Verfahren zum Ablassen des Innendrucks aus der Harpune: Nachdem Sie die Harpune einige Minuten lang mit der Mündung nach unten in vertikaler Position belassen haben, schrauben Sie einfach den Ventildeckel ab und drücken Sie auf die Kugel im Einlassventil. Halten Sie dabei die Harpune vertikal und nicht gegen die Augen gerichtet, um Verletzungen durch heraussprühende Ölnebel zu vermeiden.

Die Liste der Ersatzteile steht zum Download auf www.seacsub.com zur Verfügung.
