BEDIENUNGSANLEITUNG TD 2030 THORENS

EINLEITUNG 6
SICHERHEITSHINWEISE 7
AUSPACKEN UND MONTAGE 8
AUFSTELLUNG UND ANSCHLUSS 10
INSTALLATION DES TONABNEHMERS 12
EINSTELLUNG DER TONARMHOHE 13
FEINJUSTAGE DES TONABNEHMERS 14

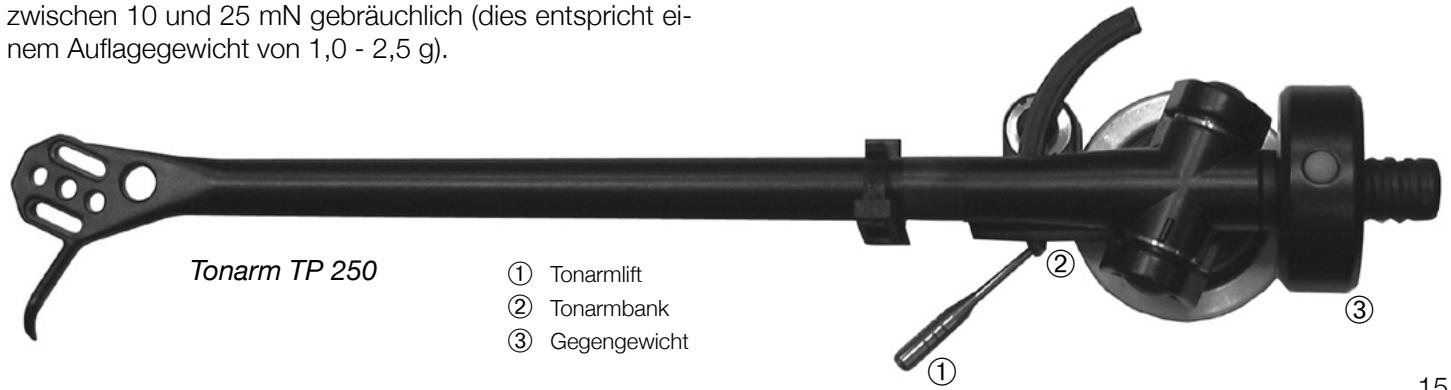

TONARM TP 250 (TD 2010) 15
TONARM TP 300 (TD 2030) 16
BETRIEB DES PLATTENSPIELERS 17
WARTUNG UND PFLEGGE 18
TECHNISCHE DATEN 19
SERVICEINFORMATIONEN 20

Table of Contents

INTRODUCTION 22

HINTS FOR SAFETY AND PRECAUTION 23

REGLAGE DE LA HAUTEUR DU BRAS 45

REGLAGE PRECIS DE LA CELLULE 46

BRAS DE LECTURE TP 250 (TD 2010) 47

BRAS DE LECTURE TP 300 (TD 2030) 48

UTILISATION DE LA PLATINE 49

MAINTENANCE ET ENTRETIEN 50

CHARACTERISTIQUES TECHNIQUES 51

INFORMATIONS SERVICE APRES-VENTE 52

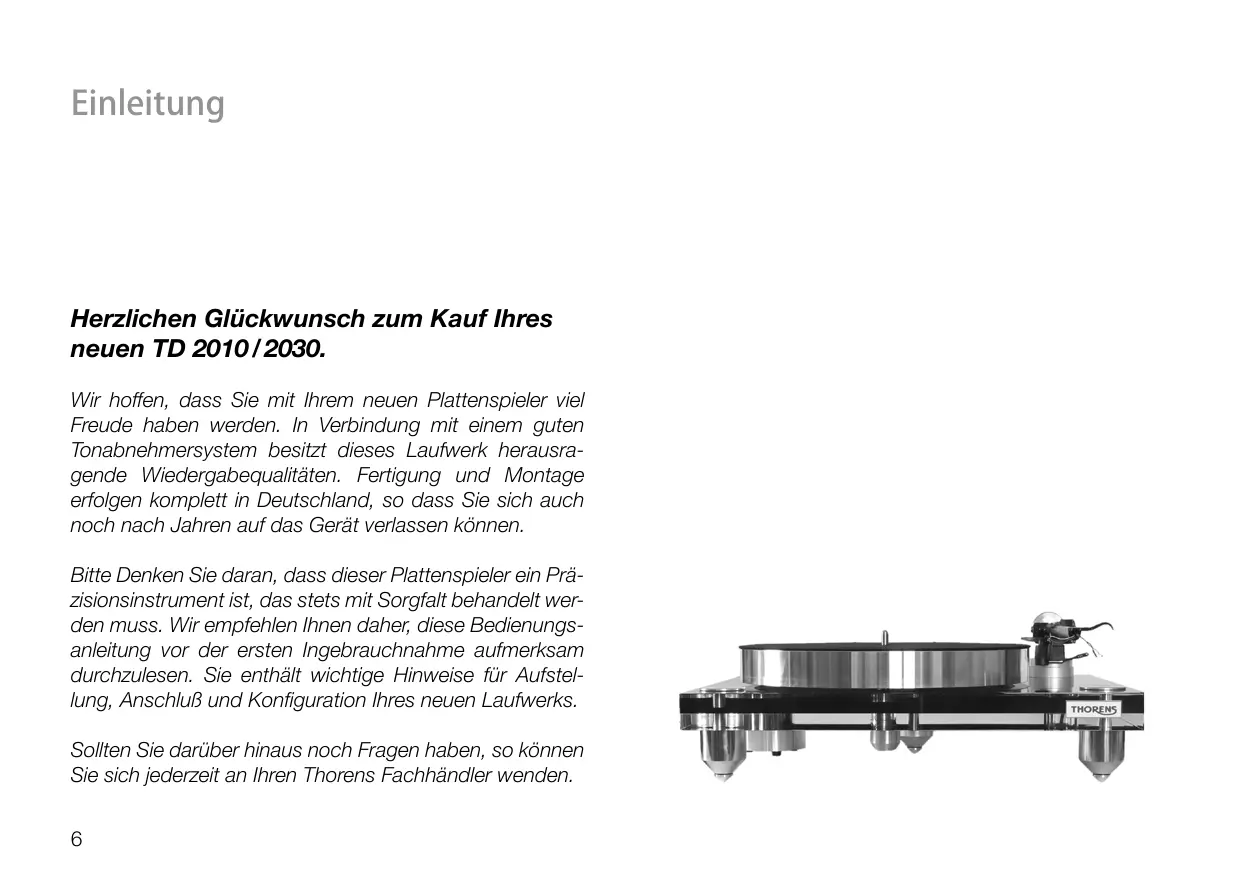

Einleitung

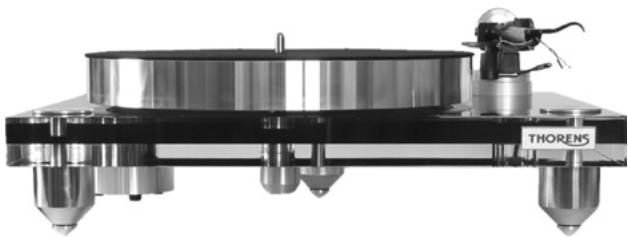

Herzlichen Glückwunsch zum Kauf Ihres neuen TD 2010/2030.

Wir hoffen, dass Sie mit ihrem neuen Plattenspieler viel Freude haben werden. In Verbindung mit einem gute Tonabnehmersystem besitzt diesen Laufwerk Herausragende Wiedergabequalitäten. Fertigung und Montage erfolgen komplett in Deutschland, so dass Sie sich auch noch nach Jahren auf das Gerät verlassen können.

Bitte Denken Sie daran, dass dieser Plattenspieler ein Präzisionsinstrument ist, das stets mit Sorgfalt behandelt werden muss. Wir empfehlen Ohnen davon, diese Bedienungs-anleitung vor der ersten Ingebrauchnahme aufmerksam durchzulesen. Sie enthalt wichtige Hinweise für Aufstellung, Anschluß und Konfiguration Ihres neuen Laufwerks.

Sollten Sie darüber hinaus noch Fragen haben, so konnen Sie sich jederzeit an ihren Thorens Fachhändler wenden.

Sicherheitshinweise

BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME AUFMERKSAM LESEN!

VORSICHT

Um einen elektrischen Schlag zu vermeiden, damit das Gehäuse des Netzteils nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile.

WARNING

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unter weisenden Pfeil im gemeinschaftigen Dreieck warn't vor "gefährlicher Spannung" im Gehäuseinneren, deren Höhe für eine Gefährdung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufezeichen innerhalb des gleichseitigen Driecks macht auf wichtige Bedienungs- und Wartungshinweise in der beiliegenden Bedienungsanleitung aufmerksam.

Dieses Elektronikprodukt entspricht den gültigen Richtlinien zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.

WICHTIG:ENTSORGUNGVON ELEKTROGERATEN DURING VERBRAUCHER IN PRIVATEHAUSHALTEN INNERHALB DER EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass这点es Produkt nicht zusammen mit dem Restmull entsorgt werden darf. Es obliegt darauf ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyclen ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trag zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recyceilt werden, die keine Gefährdurchung für die Gesundheit von Menschen und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyclen abgeben konnen, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dört, wo Sie das Gerät erworben haben.

Auspacken und Montage

Nehmen Sie das Gerät und die mitgelieferten Einzelteile vorsichtig aus der Verpackung.

Lieferumfang:

1 x Bedienungsanleitung
1 x Chassis (mit/ohne Tonarm)
1 x Motor im Standgehäuse
1 x Thorens Antriebsriemen
1 x Plattenteller mit Filzmatte
1 x Tonarmgewicht
1 x Elektronikeinheit PS 800
1 x Netzteil
1xNetzkabel
1xCinchkabel
1 x Adapter für 17cm Schallplatten
3 x FufBunterlage
2 x Schutzhandschuh

ACHTUNG: Die Oberflächen von Chassis und Plattenteller sind sehr kratzempfindlich. Verwenden Sie daher zur Montage unbedingt die beiliegenden Schutzhandchuhe.

Legen Sie zunachst die Unterlagen für die Spikespitzen an den Platz, an dem das Laufwerk aufgestellt werden soll. Die Unterlagen verhindern, dass empfindliche Oberflächen durch die Spikes des Plattenspielers beschädigt werden.

Stellen Sie den Plattenspieler nun auf diese Unterlagen und richten Sieihn so aus, dass er waagrecht stehen. Sie können die Höhe der Fuß anpassen, indem Sie deren Spitzen drehen. Kontrollieren Sie die Hoheneinstellung danach mithilfe einer Wasserwaage und korrigieren Sie gegebenfalls.

Nun muss der Motor in der damit vorgesehenen Aussparung links halten platziert werden. Heben Sie hierfür das Chassis an und positionieren Sie den Motor unter der Aussparung. Senken Sie nun das Chassis langsam ab, so dass sich der Motor von unten in die Aussparung schiebt. Gehen Sie hierbei sehr vorsichtig vor, um die Oberfläche des Plattenspielers nicht zu verkratzen. Die Motoreinheit sollte an ihrer endgültigen Position das Chassis nicht mehr berühren.

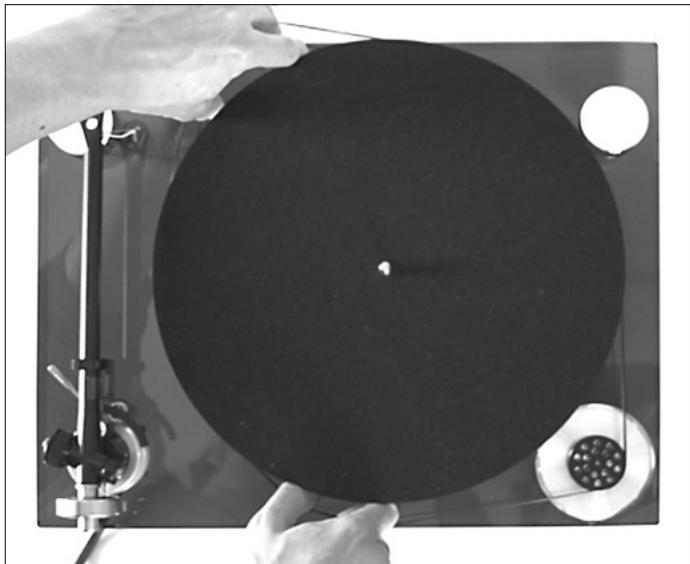

Setzen Sie nun den Plattenteller vorsichtig in das Lager ein. Achten Sie damit unbedingt daraufuf, dass die Achsspitze nicht auf den Lagerboden aufschlagen! Drehen Sie den Teller von Hand und prufen Sie, ob er sich ohne große Widerstand drehen lasst. Legen Sie anschließend die Filzmatte auf. Spannen Sie den Riemen um Plattenteller und Riemenscheibe (Abb. 1).

Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen, Motor-Riemenschieve und der Laufflache des Plattentellers. Falls notwendig, können Sie diese Teile mit einem in reinem Alkohol getränkten, nicht fasernden Tuch oder Lappen reinigen.

Wurde Ihr Plattenspieler ohne Tonarm gefelert, so montieren Sie diesen nunitte nach der Anleitung des Herstellers. Ansonsten ist der Plattenspieler nun vollständig montiert.

WICHTIG:itte bewahren Sie die Verpackung auf,falls das Gerät einmal zum Transport verpackt werden muss. Für Transportschäden durch unsachgemäße Verpackung wird keine Haftung übernommen!

Abbildung 1

Aufstellung und Anschluss

Verbinden Sie das Kabel des Motorgehäuses mit der PS 800 Einheit (Abb. 2.1).

ACHTUNG: Bevor der Plattenspieler mit dem Stromnetz verbunden wird, muss der ON/OFF Schalter an der PS 800 Einheit auf „OFF“ und der Geschwinidigkeitswahlschalter auf „33“ gestellt werden (Abb. 2.2).

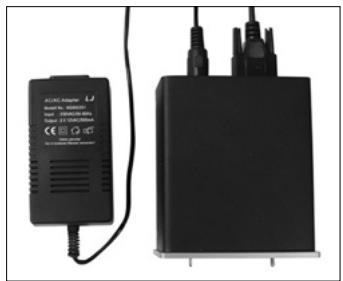

Zum Anschluss an das Stromnetz wird die PS 800 Einheit mithilfe des Netzteils und des Netzkabels mit einer Steckdose verbunden (Abb. 2.3).

ACHTUNG: Trennen Sie niemals den Motorstecker während die PS 800 Einheit eingeschaltet ist, da diese hierdurch zerstört werden kann.

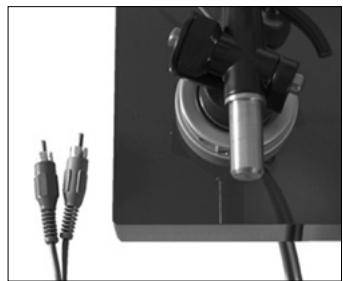

Verbinden Sie nun das Kabel des Tonarms mit dem (Phono-) Eingang Ihres Verstärkers (Abb. 2.4). Achten Sie hier bei unbedingt auf eine korrekte Verpolung (linker-/rechte Kanal!) der Anschlüsse.

Abbildung 2.1

Abbildung 2.2

Abbildung 2.3

Abbildung 2.4

Hinweis: Für Veränderer ohne Phonoeingang wird zusätzlich ein spezieller Phonovorstandär bezeichnet. Für Veränderer mit einer 5-poligen Eingangsbuchse nach DIN wird zusätzlich ein spezielles Adapterkabel benutzt.itte wenden Sie sich in diesen Fälle an ihren Fachhändler.

Achten Sie bei der Aufstellung Ihres neuen Plattenspielers daraufuf., einen Mindestabstand zu anderen elektronischen Geräten (z.B. Verständner, Reciever oder CD-Spieler) einzuhalten, da es sonst zu magnetischen Einzahlungen auf das Tonabnehmersystem kommt kann, welche sich durch Brummstörungen in der Wiedergabe äußern.

Magnetische Störungen kann man leicht ermitteln und beseitigen, indem man Aufstellung und Position der Geräte zueinander verändert.

Thorens Plattenspieler sind relativ unempfindlich gegenüber Erschütterungen. Dennoch stellen diese ein generelles Problem bei der Plattenwiedergabe mit hochwertigen Tonabnehmern dar. Wahlen Sie deshalb ein möglichst stables Möbelstück zur Aufstellung und vermeiden Sie die Höhe zu Lautsprechern.

Leider reicht dies in äteren Häusern mit Holzbalkendecken bisweilen nicht aus. In der Regel hilft hier allerdings die Aufstellung des Plattenspielers auf einer Konsole, die mit geeigneten Konsolenträgern an einer tragenden Zimmerwand befestigt wird.

Installation des Tonabnehmers

Installieren und konfigurieren Sie Ihr Tonabnehmersystem entsprechend der Montageanleitung des Herstellers undnehmen Sie alle notwendigen Einstellungen vor.

Im Folgenden erhalten Sie eine Hinweise zur Installation und Konfiguration von Thorens Tonarmen, die analog auch für andere Fabrikate gelten können. Halten Sie sich jedoch im Zweifel immer an die Anleitung des jeweiligen Herstellers. Spezielle Konfigurationsshinweise für die Thorens Tonarme TP 250 und TP 300 finden Sie ab Seite 15.

Hinweis: Soltte Ihr Plattenspieler mit montiertem Tonarm und Tonabnehmersystem gefleiert worden sein, so sind alle Einstellungen bereits werkseitig vorgenommen. Einzig die Auflagekraft muss noch eingestellt werden, da das Tonarmgewicht für den Transport deinstalliert wurde.

Montieren Sie den Tonabnehmer in die damit vorgesehen Bohrungen des Tonabnehmerkopfs. Belassen Sie darauf den Nadelschutz – wenn möglich – auf dem Tonabnehmer, um Beschädigungen der Abtastnadel zu vermeiden.

An den Thorens Tonarmen können Tonabnehmersysteme mit einem standardisierten Abstand der Befestigungslöcher von 12,5mm (1/2") montiert werden.

Die vier farblich gekennzeichneten Anschlußitzen werden auf die entsprechenden Anschluß-Stifte (identische Farbe) des Tonabnehmersystems geschoben.

R rechter Kanal, rot (Signal)
G rechter Kanal, grün (Masse)
L linker Kanal, weiB (Signal)
G linker Kanal, blau (Masse)

Ziehen Sie die Montageschuhe zunachst nur lose ab. Die Feinjustage des Tonabnehmers erfolgt nach dem Einstellen der Tonarmhohe.

Hinweis: Bei Grado Tonabnehmern sollen den mitgelieferten Schrauben von unter durch den Tonabnehmer geführt werden und die Mutter oben auf das Headshell geschraubt werden, da sie am Systemkorper nur schwer zu verwenden sind.

Einstellung der TonarmHOe

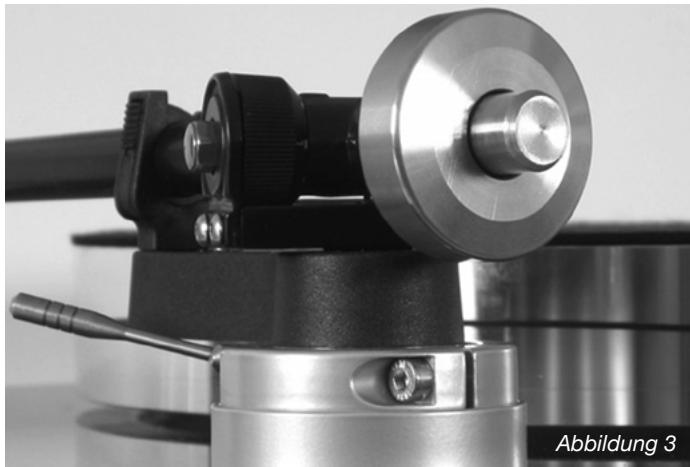

Drehen Sie nun das Tonarmgewicht in Richtung der Tonarmbank auf den Tonarm (Abb. 3).

ACHTUNG: Gehen Sie im Folgenden extrem vorsichtig vor, da jeder Fehler die Abtastnadel des Tonabnehmers zerstären kann!

Entfernen Sie vorsichtig den Nadelschutz. Der Tonarm wird anschließend bei abgesenktem Lift zwischen Tonarmstütze und Plattenteller positioniert und durch Verdrehen des Gegengewichtes ausbalanciert. Hinweis: Antiskatingkraft und Auflagekraft (falls diese, wie beim TP 300, nicht durch das Gegengewicht erzeugt wird) sollen den hierbei unbedingt auf 0 redurziert werden.

Legen Sie nun eine alte Schallplatte auf und senken Sie die Abtastnadel vorsichtig ab. Das Tonarmrohr solle par- 1 parallel zur Plattenoberfläche stehen. Ist dies nicht der Fall, so muss die Tonarmhöhe mittels VTA justiert werden. VTA bedeutet Vertical Tracking Adjustment, ceses System ermöglich es, den Tonarm mithilfe eines Spannmechanismus (Abb. 3) auf die Höhe des jeweiligen Tonabnehmers einzustellen.

Um die Einstellung vorzunehmen, müssen Sie zunachst die Spannschraube öffnen. Anschließlich kann der Tonaarm in die gewünschte Höhe gebracht werden. Ziehen Sie die Schraube nun vorsichtig wieder an.

Feinjustage des Tonabnehmers

Nur bei einer genauen Justage des Tonabnehmersystems kommt die hervorragenden Klangeigenschaften dieser Laufwerks voll zur Geltung. Soltte Sie hierbei Probleme haben, so hilft Ihr Fachhändlerarseillethere.

ACHTUNG: Bei der Feinjustage des Tonabnehmers ist große Sorgfalt geboten, damit weder Abtastnadel noch die empfindliche Feinmachanik des Tonarms beschädigt werden. Sollten Sie hierin keinerlei Erfahrung haben, so empfehlen wir Ihnen, dies einem Fachmann zu überlassen. Falsch eingestellte Tonabnehmersysteme konnen zu starkem Klangverlust bis hin zu Schäden an der Schallplatte führen!

Azimut: Dies ist der Winkel zwischen Nadelträger und Schallplattenrille. Er sollte 90^ betragen (hiervon ausgenommen sind Systeme, deren Nadel absichtlich schief eingebaut ist). Der Azimut kann am TP 250 und TP 300 nicht eingestellt werden. Sie sollenn mit diesen Tonarmen davon nur Tonabnehmer verwenden, die einen korrekten Azimut besitzen.

Kröpfungswinkel: Der Kröpfungswinkel ist der Winkel zwischen der Längsache des Tonabnehmers und der Tonarmachse. Bei allen Drehpunktarmen (wie die Tonarme TP 250 und TP 300) liegen die optimalen Werte zwischen 21^ und 24^ . Zur Einstellung benötigten Sie eine spezielle Schablone, welche im Fachhandel erhältlich ist.

Überhang: Der Überhang ist die Strecke, welche die Tonabnehmernadel über die Plattentellermitte hinausragt. Der Überhang sollte bei den Tonarmen TP 250 und TP 300 ca. 17 mm betragen. Zur Einstellung benöttigen Sie eine spezielle Schablone, welche im Fachhandel erhältlich ist.

Einstellung des Tonarmilfts: Die Lifteinstellung these Sonarms wird im Werk vorgenommen und passst für nahezu alle Tonabnehmer. Sollte trotzem eine Nachjustage nötig sein, wenden Sie sichitte an ihren Fachhändler.

Einstellung der Antiskatingkraft: Die Antiskatingkraft wird durch den auf der Tonarmbank (2) unter dem Tonarm sitzenden Schieberegler eingestellt. Wir empfehlen, die Antiskatingkraft etwas niedriger als die Auflage Kraft einzustellen.

Einstellung der Auflagekraft: Informieren Sie sich zunachst darüber, welche Auflagekraft für Ihr Tonabnehmersystem empfohlen wird. Im Allgemeinen sind Auflagekräfte zwischen 10 und 25 mN gebrachte (dies entspricht einem Auflagegewicht von 1,0 - 2,5 g).

Hinweis: Wahlen Sie die Auflagekraft nicht zu niedrig, da der Tonabnehmer sonst nicht mehr richtig arbeitet.

Wenn der Tonarm ausbalanciert ist (siehe Seite 13), kõnen Sie die Auflagekraft durch Drehen des Gegengewichts (3) nach folgenden Schema einstellen:

Eine halbe Umdrehung des Gewichts entspricht einer Auflagekraft von 10 mN, eine volle entspricht 20 mN. Drehen in Richtung der Tonarmbank erhöht die Auflagekraft, Drehen in entgegengesetzter Richtung verringt sie. Die grünen Punkte am Gewicht dienen zur Orientierung.

• Arretieren Sie unbedingt den Tonarm, bevor Sie diese Einstellung vornehmen.

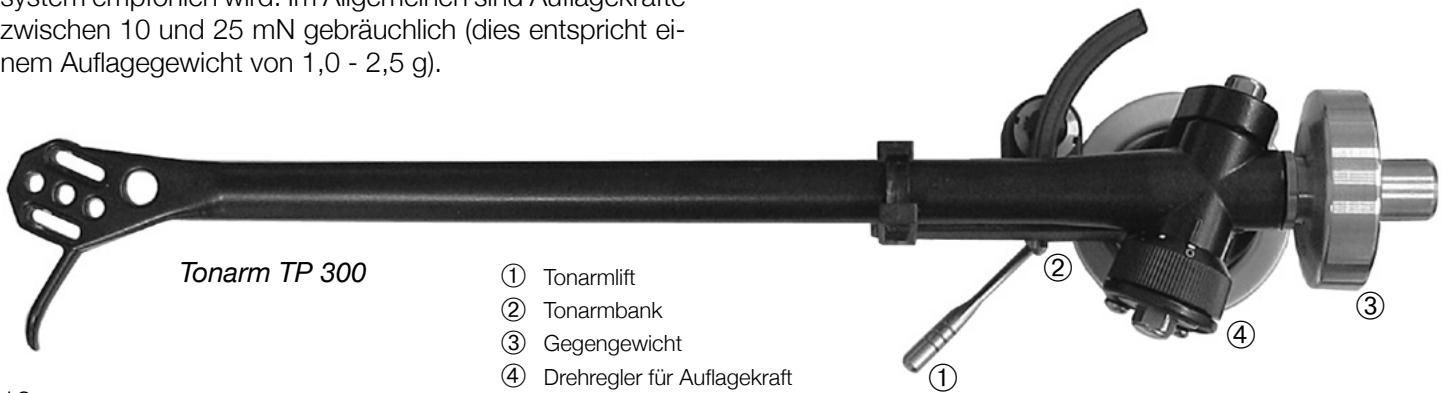

Tonarm TP 300 (TD 2030)

Einstellung des Tonarmlifts: Die Lifteinstellung these Sonarms wird im Werk vorgenommen und passst für nahezu alle Tonabnehmer. Sollte trotzem eine Nachjustage nötig sein, wenden Sie sichitte an ihren Fachhändler.

Einstellung der Antiskatingkraft: Die Antiskatingkraft wird durch den auf der Tonarmbank (2) unter dem Tonarm sitzenden Schieberegler eingestellt. Wir empfehlen, die Antiskatingkraft etwas niedriger als die Auflage Kraft einzustellen.

Einstellung der Auflagekraft: Informieren Sie sich zunachst darüber, welche Auflagekraft für Ihr Tonabnehmer-system empfohlen wird. Im Allgemeinen sind Auflagekräfte zwischen 10 und 25 mN gebrächlich (dies entspricht einem Auflagegewicht von 1,0 - 2,5 g).

Hinweis: Wahlen Sie die Auflagekraft nicht zu niedrig, da der Tonabnehmer sonst nicht mehr richtig arbeitet.

Die Auflagekraft wird durch eine Feder im Inneren des Tonarms erzeugt. Nachdem der Tonarm mittels des Tonarmgegengewichts (3) ausbalanciert wurde (siehe Seite 13), kann diese mit Hilfe des beiden am Tonarm sitzenden Drehreglers (4) eingestellt werden.

Stellen Sie die Auflagekraft auf „0“, bevor Sie den Tonarm ausbalancieren und arretieren Sie diesen anschließend, bevor Sie die Einstellung der Auflagekraft vornehmen.

Betrieb des Plattenspielers

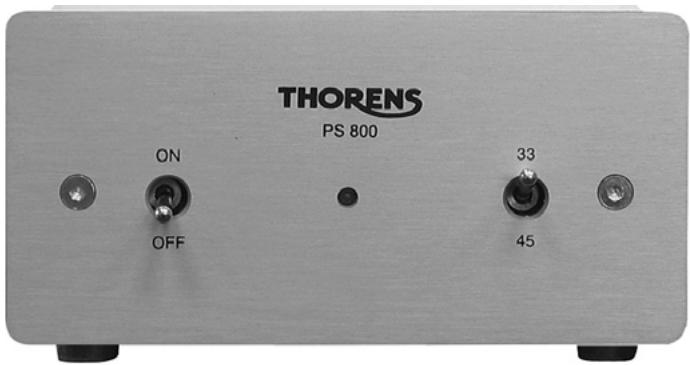

Der Motor des Plattenspielers wird über die angeschlossene PS 800 Einheit (Abb. 6) gesteuert. Der rechte Schalter dient zur Geschwindigkeitsauswahl. Folgende Geschwindigkeiten stehen zur Verfügung: 3313U / min für Langspielplatten und 45 U/min für keine Schallplatten. Links Daneben befindet sich der ON/OFF Schalter mit dem der Motor an- bzw. ausgeschaltet wird.

Zum Abspielen einer Platte wird der Plattenspieler zunachst mit der entsprechenden Geschwindigkeit gestartet. Dann wird der Tonarmlift angehoben, hierzu muss der Hebel nach halten oben bewegt werden. Nun wird der Tonabnehmer über der Einlaufrille oder über dem gewündsten Stück positioniert und anschließend mithilfe des Lifts auf die Platte abgesenkt (Hebel nach vorne unter bewegen).

Der Plattenspieler besitz keine automatische Endabschaltung. Sobald die Auslaufrille erreicht ist, muss der Tonarm mittels Handlift von der Platte gehoben und der ON/OFF Schalter betätigter werden.

Abbildung 6

Wartung und Pflege

Ihr Plattenspieler benötigt keinerlei ständige Wartung.

Staub, der sich im Laufe der Zeit auf dem Chassis absetzt, kann mit einem weichen und feuchten Tuch halten werden. Hinweis: Verwenden Sie zur Reinigung am besten ein feuchtes Brillenputztuch.

ACHTUNG: Verwenden Sie zur Reinigung auf keinen Fall ein Papiertuch oder sonstige raufasrige Materialien, da diese die empfindliche Acryloberfläche verkratzen können. Ein trockenes Tuch hingegen kann unerwänschte elekrostatische Aufladungen verursachen.

Den Thorens Prazisionsriemen sollen Sie alle 2 Jahre ersetzen. Sollte das Gerät über länger Zeit nicht in Betrieb sein, so empfeht es sich, den Riemen abzunehmen, um einer vorzeitigen Alterung vorzubeugen.

Bei halten Gebrauch sollen Sie alle 5 Jahre eine Überprüfung des Lagers vornehmen setzen und dessen Schmierung erneern.

Technische Daten

Modell

Antriebssystem Antrieb

Geschwindigkeiten Geschw.umschaltung Plattenteller

Tonarm (standard) Antiskating

Automatik Endabschaltung

Kabelkapazität Stromversorgung

Abmessungen Gewicht

TD 2010

Riemenantrieb (außenliegend) elektronisch geregelter AC-Synchronmotor 33 13 , 45 U/min elektronisch

Aluminium 300 mm (12"), 4,5 kg Thorens TP 250

magnetisch keine

keine

140 pF
PS 800 Elektronikeinheit,
landesspezifisches Netzteil 420 × 340 × 160 ~mm (B × T × H)
18,0 kg

TD 2030

Riemenantrieb (außenliegend)
elektronisch geregelter
AC-Synchronmotor
33 1/3, 45 U/min
elektronisch
Aluminium 300 mm (12"), 6,2 kg
Thorens TP 300
magnetisch
keine
keine
140 pF
PS 800 Elektronikeinheit,
landesspezifisches Netzteil
420 x 340 x 200 mm (B x T x H)
22,0 kg

Serviceinformationen

Ihr Fachhändler oder Vertrieb sind jederzeit kompetente Ansprechpartner, die Ihnen bei samentlichen Fragen rund um Ihr Thorens Produktigeria zur Verfugung stehen.

Sie konnen Thorens auch direkt Kontaktieren:

Thorens Export Company AG
Im Huebel 1, CH-4304 Giebenach, Schweiz
www.thorens.com, [e-mail]

Bitte kontaktieren Sie im Garantiefall immer zuerst ihren Fachhändler oder Vertrieb!

Weitere Informationen unter: www.thorens.com/de
