Produkttyp	9-Kanal Audio-Mischverstärker
Marke	PEAVEY
Modell	MMA 81502
Eingangskanäle	9 (8 Steckplätze für MMA-Module + 1 Program-Eingang)
Lautsprecherausgänge	Direkt 4 Ω; isolierter Transformator: 8 Ω, 25 V, 70 V (120-V-Version) oder 8 Ω, 70 V, 100 V (230-V-Version)
Schutz	Thermisch, Kurzschluss, SPS™ (Lautsprecherschutzsystem)
Entzerrung	Höhen- und Tiefenregelung, abschaltbarer Tiefpassfilter 60 Hz
Fernsteuerung	Lautstärke über externes Potentiometer (10 kΩ für 30 dB Dämpfung, 100 kΩ für 60 dB)
Stummschaltbusse	2 Busse, mit Status-LED und externen Schalteingängen
Vorverstärkerausgang	Ja, Line-Pegel für externe Verarbeitung
Leistungsverstärkereingang	Ja, Line-Pegel 1 V für Direkteinspeisung
Stromversorgung	Netzstrom über IEC-Stecker, interne Sicherung
Sicherung	Sicherungshalter auf der Rückseite; durch gleichen Typ und Wert ersetzen
Rackmontage	19 Zoll, Montagewinkel inklusive
Anwendungen	Konferenzräume, Auditorien, Beschallungsanlagen, Hintergrundmusik, Restaurants
Wartung	Einen autorisierten Peavey-Kundendienst beauftragen; nicht öffnen
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; vor dem Austausch der Sicherung vom Netz trennen

Häufig gestellte Fragen - MMA 81502 PEAVEY

Wie schließe ich Lautsprecher an den Verstärker MMA 81502 an?

Verwenden Sie jeweils nur einen Ausgang: entweder den Direktausgang 4 Ω oder einen Transformatorausgang (8 Ω, 25 V, 70 V oder 100 V je nach Version). Entfernen Sie für den Direktausgang die Brücke zwischen den Klemmen 4 Ω und XFMR. Verwenden Sie für einen Transformatorausgang die Brücke. Schließen Sie die Lautsprecher zwischen der gewählten Klemme (z. B. 70 V) und der COM-Klemme an. Verwenden Sie Class2-Kabel.

Kann ich diesen Verstärker in ein Rack einbauen?

Ja, das Gerät wird mit Montagewinkeln für 19-Zoll-Racks geliefert. Befestigen Sie diese, indem Sie die 3 Schrauben auf jeder Seite entfernen und dann wieder festziehen. Lassen Sie zwischen den Geräten einen freien Belüftungsraum.

Was bedeutet die SPS-Anzeige (Lautsprecherschutzsystem)?

Die gelbe SPS-LED leuchtet, wenn das Lautsprecherschutzsystem aktiv ist. Es reduziert die Signalverstärkung, um eine Überlastung zu vermeiden und die Lautsprecher zu schützen. Wenn sie dauerhaft leuchtet, reduzieren Sie die Lautstärke oder überprüfen Sie die Lastimpedanz.

Wie tausche ich die Sicherung aus?

Schalten Sie das Gerät vor dem Eingriff aus und ziehen Sie das Netzkabel. Entfernen Sie den Sicherungshalter auf der Rückseite und ersetzen Sie die defekte Sicherung durch eine Sicherung gleichen Typs und Werts. Wenn die neue Sicherung erneut durchbrennt, wenden Sie sich an einen autorisierten Peavey-Kundendienst.

Kann ich die Lautstärke fernsteuern?

Ja, schließen Sie ein externes Potentiometer (10 kΩ oder 100 kΩ) an die Fernbedienungsklemmen (Remote Volume Control) an. Setzen Sie den Schleifer auf Klemme C, die Uhrzeigerseite auf SHD und die Gegenuhrzeigerseite auf V. Stellen Sie die Hauptlautstärke auf '10' für maximale Dämpfung. Ein 10-kΩ-Poti ergibt etwa 30 dB Dämpfung, 100 kΩ ergibt 60 dB.

Was tun, wenn die rote LED eines Kanals leuchtet?

Die rote LED zeigt einen zu hohen Eingangspegel (Übersteuerung) an. Reduzieren Sie die Gain-Einstellung dieses Kanals, um Verzerrungen zu vermeiden und den Mischbus zu schützen. Idealerweise sollte die LED nur grün leuchten (Signal vorhanden).

Wie installiere ich MMA-Module in den Steckplätzen?

Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Setzen Sie das Modul vorsichtig in den freien Steckplatz ein, wobei Sie die Metallführungen beachten. Befestigen Sie es mit den mitgelieferten Schrauben, um einen guten Massekontakt zu gewährleisten. Decken Sie ungenutzte Steckplätze mit den mitgelieferten Abdeckplatten ab.

Wozu dient der Tiefpassfilter (Low Cut Filter)?

Dieser aktive 60-Hz-Filter entfernt sehr tiefe Frequenzen (Infraschall), um Hintergrundgeräusche, Vibrationen zu reduzieren und die Lautsprecher zu schützen. Es wird empfohlen, ihn bei Verwendung der Transformatorausgänge zu aktivieren. Sie können ihn deaktivieren, wenn Ihre Lautsprecher tiefe Frequenzen unterstützen.

Kann ich den Program-Eingang als 9. Kanal verwenden?

Ja, der Program-Eingang fungiert als zusätzlicher Kanal (Kanal 9). Er akzeptiert ein Line-Pegel-Signal und seine Lautstärke wird über das Program Level-Poti gesteuert. Beachten Sie, dass er stummgeschaltet wird, wenn der Mute-Bus 1 aktiviert ist.

Wie verwende ich die Stummschaltbusse?

Die beiden Mute-Busse (1 und 2) ermöglichen das ferngesteuerte Stummschalten bestimmter Kanäle. Um einen Bus zu aktivieren, verbinden Sie den entsprechenden Ext Mute-Stecker mit Masse (Klemme SHD). Die rote LED auf der Vorderseite leuchtet dann. Kompatible MMA-Module reagieren auf dieses Signal. Weitere Informationen finden Sie im Handbuch Ihrer Module.

BEDIENUNGSANLEITUNG MMA 81502 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäues warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

Program In: 100 mV at 10k Ohms

Power In: 1 Volt at 2ok Ohms

Tone Controls:

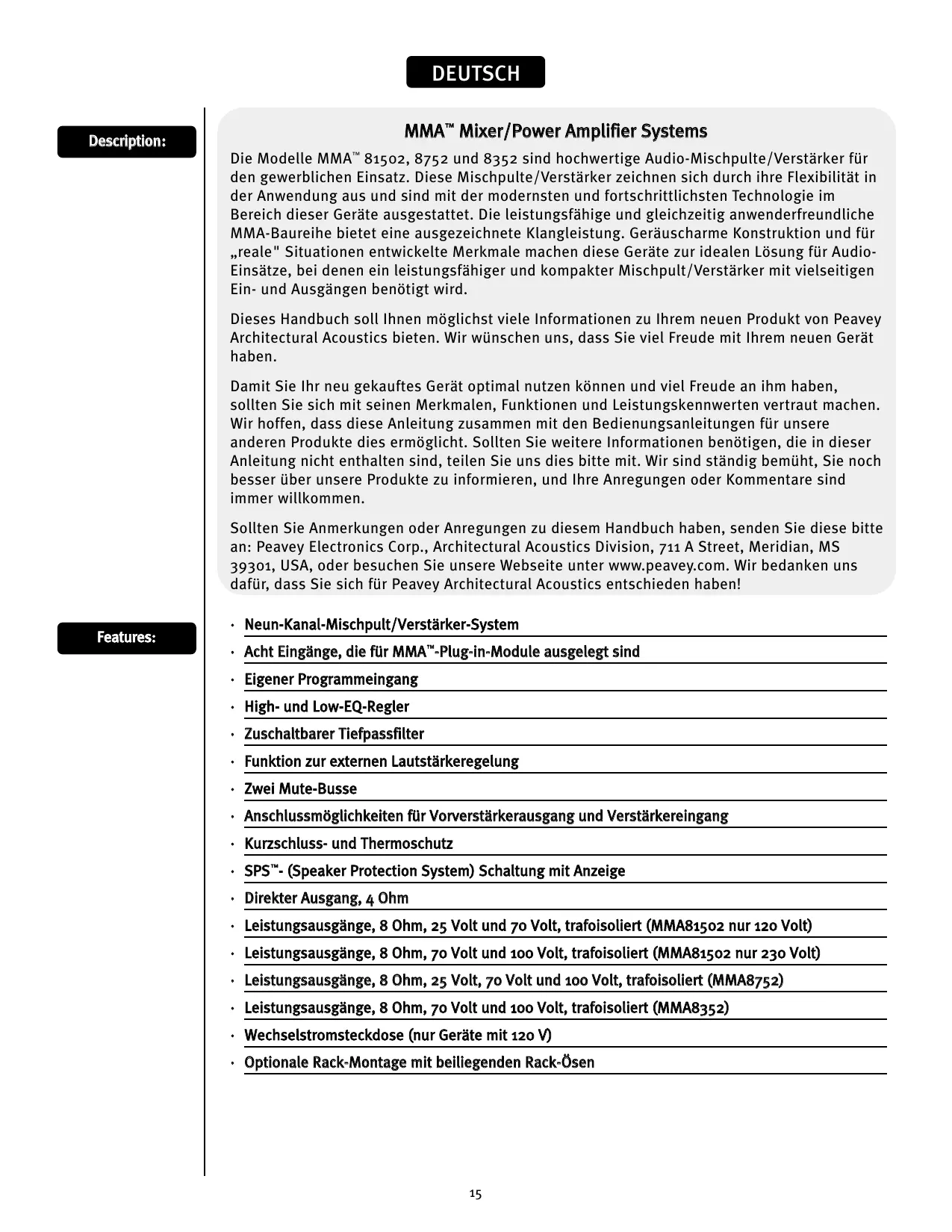

Die Modelle MMA™ 81502, 8752 und 8352 sind hochwertige Audio-Mischpulte/Veränder für den gewerblichen Einsatz. Diese Mischpulte/Veränder keziehnen sich durch ihre Flexibilität in der Anwendung aus und sind mit der modernsten und fortschrittlichsten Technologie im Bereich dieser Geräte ausgestattet. Die leistungsfähige und gleichzeitig anwenderfreundliche MMA-Baureihe bietet eine ausgezeichnetene Klangeleitung. Gerauscharme Konstruktion und für „reale" Situationen entwickelte Merkmale machen diese Geräte zur idealen Lösung für Audio-Einsätze, bei denen ein leistungsfähiger und kompakter Mischpult/Veränder mit vielfeiligen Ein- und Ausgängen bestehtigt wird.

Dieses Handbuch soll Ohnen möglichst weitere Informationen zu Ihr dem neuen Produkt von Peavey Architectural Acoustics bieten. Wir wünschen uns, dass Sie viel Freude mit Ihr dem neuen Gerät haben.

Damit Sie Ihr neu gekauftes Gerät optimal nutzen können und viel Freude an ihm haben, sollenn Sie sich mit seinen Merkmalen, Funktionen und Leistungskennwerten vertraut machen. Wir hoffen, dass diese Anleitung zusammen mit den Bedienungsanleitungen für unsere anderen Produkte dies ermöglich. Sollten Sie weitere Informationen benötigen, die in dieser Anleitung nicht enthalten sind, teilen Sie uns diesitte mit. Wir sind ständig bemühlt, Sie noch better über unsere Produkte zu informieren, und ihre Anregungen oder Kommentare sind immer willkommen.

Sollten Sie Anmerkungen oder Anregungen zu dieser Handbuch haben, senden Sie dieseitte an: Peavey Electronics Corp., Architectural Acoustics Division, 711 A Street, Meridian, MS 39301, USA, oder besuchen Sie unsere Websites unter www.peavey.com. Wir bedanken uns daraufur, dass Sie sich fur Peavey Architectural Acoustics entschieden haben!

Features:

• Neun-Kanal-Mischpult/Veränderer-System
• Acht Eingänge, die für MMA™-Plug-in-Module ausgelegt sind
• Eigener Programmingang
  High- und Low-EQ-Regler
• Zuschaltbarer Tieffpassfilter
• Funktion zur externen Lautstärkeregelung
  Zwei Mute-Busse
• Anschlussmöglichkeiten für Vorverstärkerausgang und Verständereingang
• Kurzschluss- und Thermoschutz
• SPS^TM - (Speaker Protection System) Schaltung mit Anzeige
• Direkter Ausgang, 4 Ohm
  Leistungsausgänge, 8 Ohm, 25 Volt und 70 Volt,trafoisoliert (MMA81502 nur 120 Volt)
  Leistungsausgänge, 8 Ohm, 70 Volt und 100 Volt,trafoisoliert (MMA81502 nur 230 Volt)
  Leistungsausgänge, 8 Ohm, 25 Volt, 70 Volt und 100 Volt,trafoisoliert (MMA8752)
  Leistungsausgänge, 8 Ohm, 70 Volt und 100 Volt,trafoisoliert (MMA8352)
• Wechselstromsteckdose (nur Geräte mit 120 V)
• Optionale Rack-Montage mit beiliegenden Rack-Ösen

Einsatzbereiche

Präsentationsräume

Sitzungssäle
- Gerichtssäle
Horsale
Vorlesungssäle
- Besprechungsräume

• Messe- und Konferenzzentren
• Paging-Systeme
• Hintergrundmusik
• Einzelhandelsgeschäfte
• Restaurants

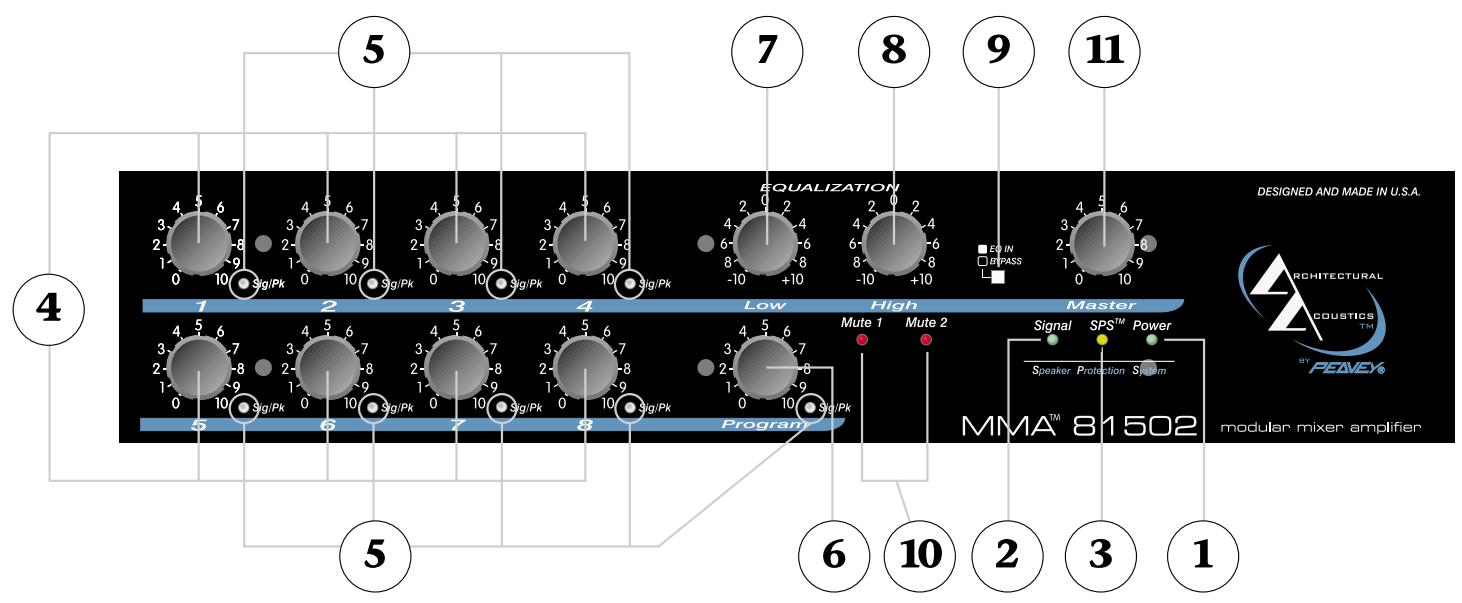

Front Panel

1. Betriebsanzeige

Die grüne LED leuchtet auf, wenn das Gerät mit Wechselstrom versorgt wird und eingeschaltet ist.

2. Signal-Level-Anzeige

These grüne LED leuchtet auf um anzuzeigen, dass ein Signal am Verständkerausgang vorliegt.

3. SPSTM Anzeige

Die rote LED leuchtet auf, wenn die SPS-Schaltung aktiviert ist. SPS^TM verhindert ein Clipping des Verständerkers.

4. Input Channel Level Regler

Mit diesen Regler wird der Pegel der Eingangsgkanäe 1-8 bzw. des zum Mix-Bus gesendeten Signals eingestellt.

5. Input-Channel-Signal-Status-Anzeigen

Zeigt an, ob ein Kanaleingangssignal vorhanden ist (grün) oder ob es Signalspitzen erreicht (rot) (vor den Pegelreglern). Der Mix-Busarf nicht übersteuert werden.

6. Program-Input-Level-Regler

Mit diesen Regler wird der Signalpegel des Programmeingangs zum Mix-Bus eingestellt.

7. Low-EQ-Regler (Bass)

Hier handelt es sich um einen aktiven Equalizer-Regler, mit dem die niedrigen Frequenzen eingestellt werden. Durch Drehen im Uhrzeigersinn werden die niedrigen Frequenzen angehoben, durch Drehen im entgegengesetzten Uhrzeigersinn werden sie abgesenkt (±10 dB). Steht der EQ-Regler auf der mittleren arretierten Position, sind die Frequenzen unverändert.

8. High-EQ-Regler (Treble)

Hier handelt es sich um einen aktiven Equalizer-Regler, mit dem die hohen Frenzen eingestellt werden. Durch Drehen im Uhrzeigersinn werden die hohen Frenzen angehoben, durch Drehen im entgegengesetzten Uhrzeigersinn werden sie abgesenkt (±10 dB). Steht der EQ-Regler auf der mittleren arretierten Position, sind die Frenzen unverändert.

9. EQ-Bypass-Schalter

Hiermit wird der Status des EQ ausgewählt. Ist er ausgeschelt, sind die EQ-Regler aktiv. Ist er eingeschelt, sind die EQ-Regler inaktiv und die Frenzen sind unverändert.

10. Mute-Bus-Anzeigen

Die roten LEDs zeigen den Status der Mute-Busse an. Ist ein Mute-Bus aktiviert, leuchtet die zugehörige LED auf.

11. Master-Level-Regler

Mit diesen Regler wird der Gesamtpegel des Systems eingestellt.

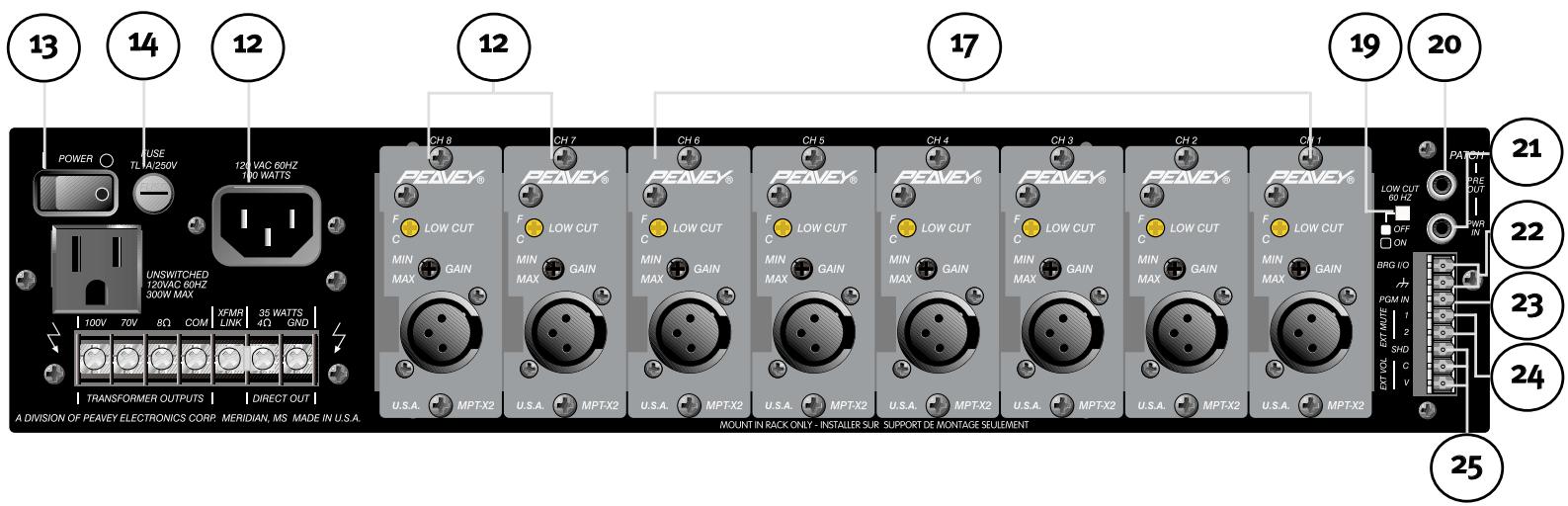

Rear Panel

12 Wechselstromsteckdose

These Steckdose steht für das beiliegende IEC-Netzkabel zur Verfügung, über das das Gerät mit Wechselstrom versorgt wird.

Der Erdungsstiftarf in keinem Fall an irgendemin Gerät entfernt werden. Er ist zu ihrer Sicherheitvorhanden.Ist die verwendete Steckdose nicht mit einem Erdungsstift ausgestattet, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden. Um die Gefahr eines elektrischen Schlages oder eines Brandes zu verhindern, müssen der Mischpult sowie alle anderen zugehörigen Ausrüstungsteile korrekt geerdet werden.

13. Netzschalter

Über diesen Wippschalter wird das Gerät mit Netzstrom versorgt.

14. Fuse

Die Sicherung befindet sich im Deckel der Sicherungsfassung. Sollte die Sicherung ausfallen, MUSS SIE DURCH EINE SICHERUNG DERSELBEN ART UND MIT DENSELBN WERTEN ERSETZT WERDEN, UM EINE BESCHÄDIGUNG DER GERÄTE UND EINEN VERFALL DER

GARANTIE ZU VERHINDERN. Sollte die Sicherung des Gerätes wiederholt durchbrennen, muss es zu einem qualifizierten Servicecenter zur Reparatur gebracht werden.

ACHTUNG: Die Sicherungarf nur ausgetauscht werden, wenn das Netzkabel von der Stromquelle abgetrennt wurde!

15. Wechselstromanschluss (nicht geschaltet)

These Steckdose liefert Strom für Zusatzgeräte mit einer Leistungsaufnahme von unter 300 W. These Steckdose wird nicht über den Netzschalter (Nr. 13) geregelt.

16. Outputs

Es sind ein direkter Ausgang undtrafoisolierte Ausgängevorhanden,über die ein korrekter Anschluss zwischen Verstärker und Lautsprechersystem hergestellt werden kann. Der direkte Ausgang ermittelcht den Anschluss an ein 4-Ohm-Lautsprechersystem. Um diesen Ausgang zu verwenden, trennen Sie die Brücke zwischen der 4-Ohm-Klemme und der XFMR-LINK-Klemme. Schlieben Sie das Lautsprechersystem an die 4-Ohm- und GND-Klemen an.

Stellen Sie bei dentrafoisolierten Ausgängen sicher, dass die Brücke zwischen XFMRLINK-Klemme und 4-Ohm-Klemme angeschlossen ist, und schreiben Sie die Last zwischen dem gewünschen Ausgang und COM an. Der Low-Cut-Schalter (Nr. 19) muss auf ON stehen. Nähere Informationen dazu erfahren Sie im Abschnitt ANSCHLUSS DER LAUTSPRECHERAUSGÄNGE.

17. Module Input Ports 1-6

Hier können die als Zubehör erhältlichen PLUG-IN-Module eingesteckt werden. Die Module müssen entsprechend den Installationsanforderungen ausgewählt werden. Für diese Anschlüsse können PLUG-IN-Module verwendet werden, die nicht mit +5V Stromversorgung arbeiten. Nähere Informationen dazu erfahren Sie aus der Bedienungsanleitung des jeweiligen PLUG-IN-MODULS.

ACHTUNG: PLUG-IN-MODULE dürfen nicht eingesteckt oder herausgezogen werden, solange der Mischpult/Verträker eingeschaltet ist.

HINWEIS: In einen MMA-Rechner)dürfen nicht mehr als zwei der als Zubehör erhältlichen OPM™ Output Power Modules eingesteckt werden.

18. Module Input Ports 7-8

Hier können die als Zubehör erhältlichen PLUG-IN-MODULE eingesteckt werden. Die Module müssen entsprechend den Installationsanforderungen ausgewählt werden. Für diese Anschlüsse können spezielle PLUG-IN-Module verwendet werden, die mit +5V Stromversorgung arbeiten, es können jedoch auch alle anderen PLUG-IN-Module verwendet werden. Nahere Informationen dazu erfahren Sie aus der Bedienungsanleitung des jeweiligen PLUG-IN-MODULS.

ACHTUNG: PLUG-IN-MODULE * dürfen nicht eingesteckt oder herausbezogen werden , solange das Mischpult bzw. der Veränder eingeschaltet sind.

HINWEIS: In einen MMA-Rechner)dürfen nicht mehr als zwei der als Zubehör erhältlichen OPM™ Output Power Modules eingesteckt werden.

19. Low-Cut-Schalter

Hiermit kann eine Dämpfung von 6 dB/Oktave bei 60 Hz erzielt werden. Diese Schalter wird verwendet, wenn dietrafoisolierten Ausgänge ans Lautsprechersystem angeschlossen werden.

20. Preamplifier Out

Dieser Anschluss bietet einen Line-Pegelausgang des Master-Level-Mix-Ausgangs, um externe Geräte wie etwa Signalprozessoren, Hörhilfssysteme oder Aufzeichnungsgeräte zu treiben. Die Eingangsimpedanz der Geräte sollte über 600 Ohm betragen.

21. Power Amplifier Input

Dieser Anschluss bietet einen direkten Eingang zum Veränder mit einer Eingangsempfindlichkeit von 1 Volt. Wird ein RCA-Phono-Stecker in diesen Eingang eingesteckt, wird der Anschluss zwischen Vorveränderkerausgang und Veränderkereingang intern getrennt, so dass die Signale direkt an den Veränder gesendet werden. Über diesen Eingang zusammen mit dem Vorveränderkerausgang (Nr. 9) kann ein Signalprozess zwischen Mischpult und Veränder eingeschleift werden.

22. Bridge In/Out

Liefert ein Ausgangssignal, das unabhängig von den Master-Pegel-, Low-EQ- und High-EQ-Reglern ist. Zudem kann er als Mix-Ausgang verwendet werden, wenn die entsprechende Klemme eines anderen Mischpults/Verständerkers an diese Klemme angeschlossen wird. Hier kann auch der Ausgang eines externen Tonbandgeräts ohne Beeinflussung durch die EQ-und Master-Pegelregler abgenommen werden. Die Eingangsimpedanz der Geräte, die an diese Klemme angeschlossen werden, sollte über 10 kOhm betragen.

23. Program Input

Ein zusätzlicher Eingang, an den Signale anderer Quellen wie etwa eines weiteren Mischpults oder Mischpuls/Verständerkers gesendet werden konnen. Der Signalpegel an thisem Eingang wird vom PROGRAM-Pegelregler auf der Vorderseite geregelt und an den Mix-Bus gesendet. Der Program-Eingang kann als „Kanal 9" angesehen werden, für den jedoch kein PLUG-IN-MODUL verwendet werden kann.

HINWEIS: Dieser Eingang wird stummgeschaltet, wenn der Mute-1-Bus (Nr. 24) aktiviert ist.

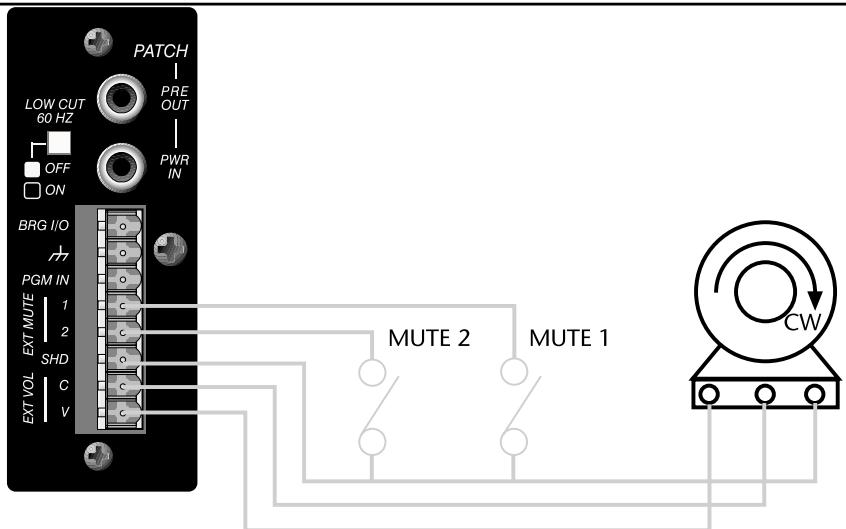

24. Ext Mute 1/2

Wenn eine dieser Klemmen an die Shield-Klemme (SHD) angeschlossen wird, wird der jeweilige Mute-Bus aktiviert und das Signal an alle PLUG-IN-MODULE gesendet, die seine Stummschaltefunktion verwenden. Nähere Informationen über die Stummschaltefunktion des Moduls erfahren Sie aus der Bedienungsanleitung des jeweiligen PLUG-IN-MODULS.

25. Externe Lautstärkeregler

These Anschlüsse ermögen den Einsatz einer externen Master-Lautstärkeregelung (Fernregelung). Um die Lautstärke vollständig über die Fernregelung einstellen zu konnen, muss der Master-Lautstärkeregler auf der Vorderseite (Nr. 1) auf die Maximalposition „10" gestellt werden. Die Lautstärkefernregelung muss wie in Abbildung 1 dargestellt angeschlossen werden, wobei die im Uhrzeigersinn drehende Klemme an die Abschirmung (SHD), die Schleiffeder an den Regler (C) und die im entgegengesetzten Uhrzeigersinn drehende Klemme an die Spannung (V) angeschlossen werden müssen. Bei Einsatz eines linearen Potentiometers mit 10 kOhm wird eine Dämpfung von etwa 30 dB erzielt, während bei einem Potentiometer mit 100 kOhm eine Dämpfung von etwa 60 dB erzielt wird. Siehe Abbildung 1.

Potentiometer

10k Ohms for 30 dB attenu.

100k Ohms for 60 dB attenu.

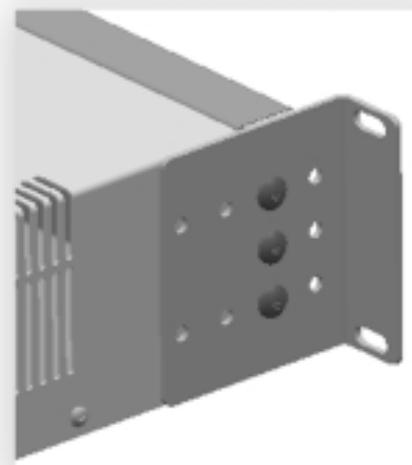

Installation der Rack-Montageösen

Dieses Gerät kann mit Hilfe der beiden beiliegenden Rack-Ösen in einem genormten EIA-Geräte-Rack montiert werden. Zur Befestigung der Ösen brauchen Sie einfach nur die drei Schrauben zu entfernen, die sich vorne an beiden Seiten des Gerätes befinden, und die Ösen an den jeweiligen Montageöffnungen auszurichten. Für die Montage im Rack können die Gummifübe an der Unterseite des Gerätes bei Bedarf entfernt werden.

Hinweis: Um eine ausreichende Belüftung zu gewährleisten, muss mindestens eine Rack-Höhe zwischen den Geräten frei bleiben, wenn mehrere Veränder in demselben Rack montiert werden. Um einen korrekten Betrieb des Gerätes zu gewährleisten, muss ein Abstand von mindestens 16 cm zu Wänden oder brennbaren Flächen eingehalten werden.

Figure 2

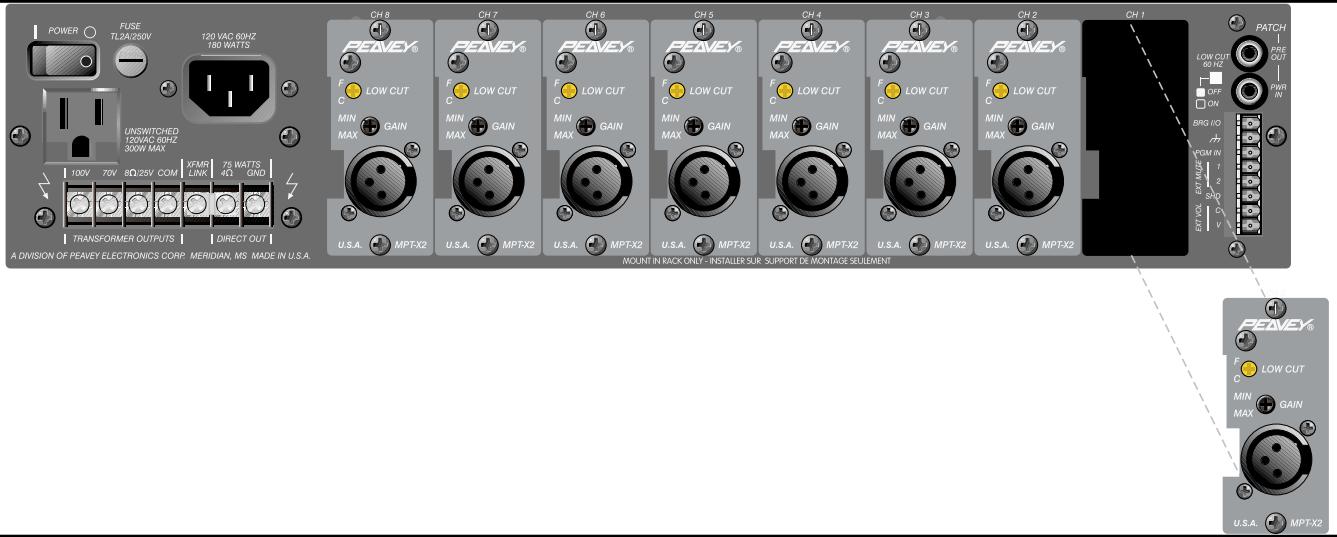

Eingangsanschlisse

Es stehen acht EINGANGSANSCHLUSSE fur PLUG-IN-MODULE zur Verflugung. Wahlen Sie fur den jeweiligen Anwendungszweck das geeignete Modul aus. Stecken Sie das bzw. die Module in die EINGANGSANSCHLUSSE. Schieben Sie sie zwischen die Kontaktführungsschienen ein, und befestigten Sie sie mit den beiliegenden Schrauben (siehe Abbildung 3). Achten Sie daraufuf, dass die Schrauben fest angezogen sind, sodass sie korrekt geerdet sind. Nähere Informationen zu den Anschlüssen erfahren Sie aus der Bedienungsanleitung des jeweiligen PLUG-IN-MODULS.

ACHTUNG: PLUG-IN-MODULE *{durfen nicht eingesteckt oder herausgezogen werden, solange der Mischpult/Veränderer eingeschaltet ist. Schlieben Sie die nicht belegten EINGANGSANSCHLUSSE mit den beiliegenden Blenden, und schrauben Sie diese fest.

Figure 3

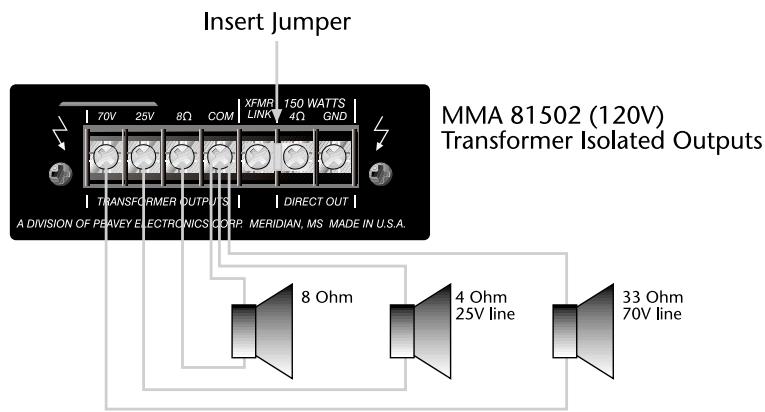

Anschlüsse der Laufsprecherausgänge

MMA81502 (120 V)

Die Lautsprecherausgänge des Mischpults/Verständerkers sind für 4 Ohm, 8 Ohm, 25 V und 70 V ausgelegt. Schlieben Sie das Lautsprechersystem an EINEN dieser Ausgänge an. Es kann Verdraughtung Klasse 2 verwendet werden.

Es gibt zwei Arten von Ausgängen:

Direkter Ausgang, 4 Ohm,

8 Ohm, 25 V und 70 V über Output Transformer.

TFür beiden ist ein entsprechliches Anschlussverfahren erforderlich (siehe Abbildung 4). Wenn die trfoisolierten Ausgänge verwendet werden, muss der Low-Cut-Schalter auf ON stehen.

Hinweis: Die in Abbildung 4 aufgeführten Impedanzwerte geben die Gesamtimpedanz des Lautsprechersystems (Last) an.

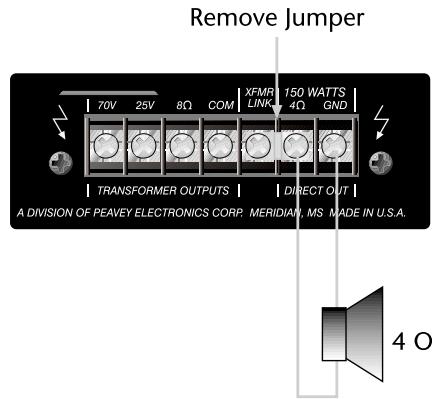

MMA 81502 (120V) Direct Output

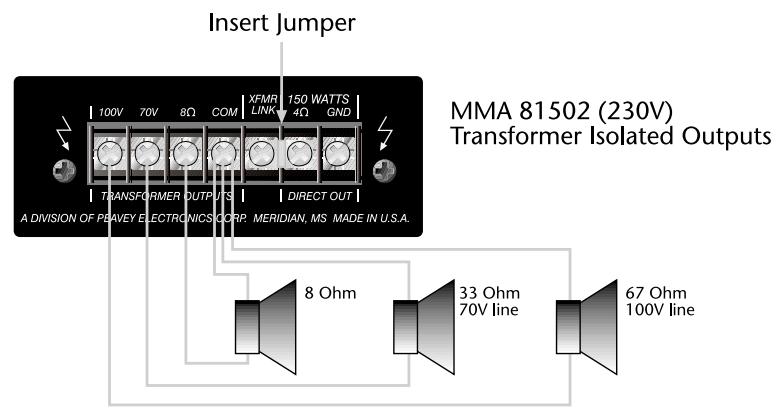

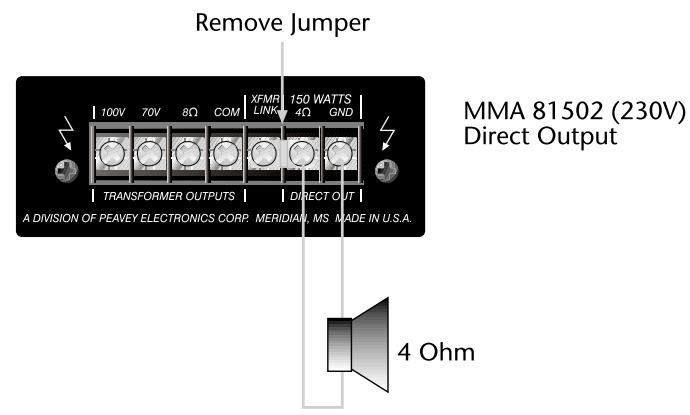

MMA81502 (230 V)

Die Laufsprecherausgabe des Mischpults/Verständerkers sind für 4 Ohm, 8 Ohm, 70 V und 100 V ausgelegt. Schlieben Sie das Laufsprechersystem an EINEN dieser Ausgabe an. Es kann Verdraughtung Klasse 2 verwendet werden.

Es gibt zwei Arten von Ausgängen: Direkter Ausgang, 4 Ohm,

8 Ohm, 70 V und 100 V über Output Transformer

Für andere ist ein Unterschiedliches Anschlussverfahren erforderlich (siehe Abbildung 5). Wenn die trafoisolierten Ausgänge verwendet werden, muss der Low-Cut-Schalter auf ON stehen.

Hinweis: Die in Abbildung 5 aufgeführten Impedanzwerte geben die Gesamtimpedanz des Lautsprechersystems (Last) an.

Figure 5

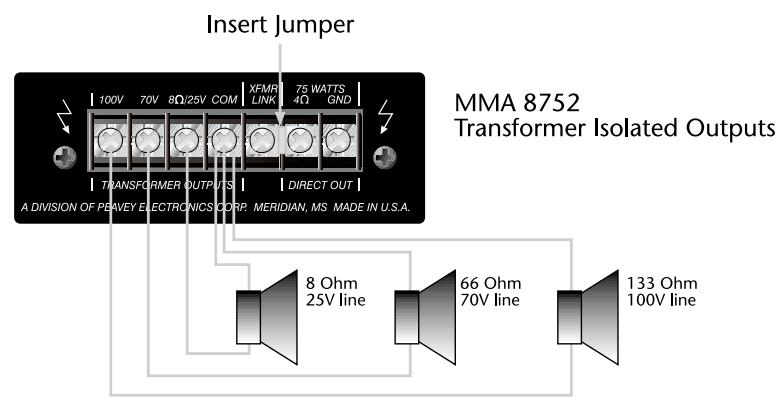

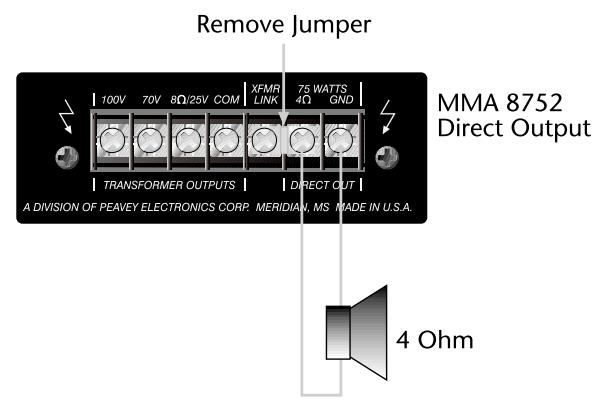

MMA8752 (120/230V)

Die Lautsprecherausgabe des Mischpults/Verständerkers sind für 4 Ohm, 8 Ohm, 25 V, 70 V und 100 V ausgelegt. Schließen Sie das Lautsprechersystem an EINEN dieser Ausgabe an. Es kann Verdraughtung Klasse 2 verwendet werden.

Es gibt zwei Arten von Ausgängen: Direkter Ausgang, 4 Ohm,

8 Ohm, 70 V und 100 V über Output Transformer

Für andere ist ein Unterschiedliches Anschlussverfahren erforderlich (siehe Abbildung 6). Wenn die trafoisolierten Ausgänge verwendet werden, muss der Low-Cut-Schalter auf ON stehen.

Hinweis: Die in Abbildung 6 aufgeführten Impedanzwerte geben die Gesamtimpedanz des Lautsprechersystems (Last) an.

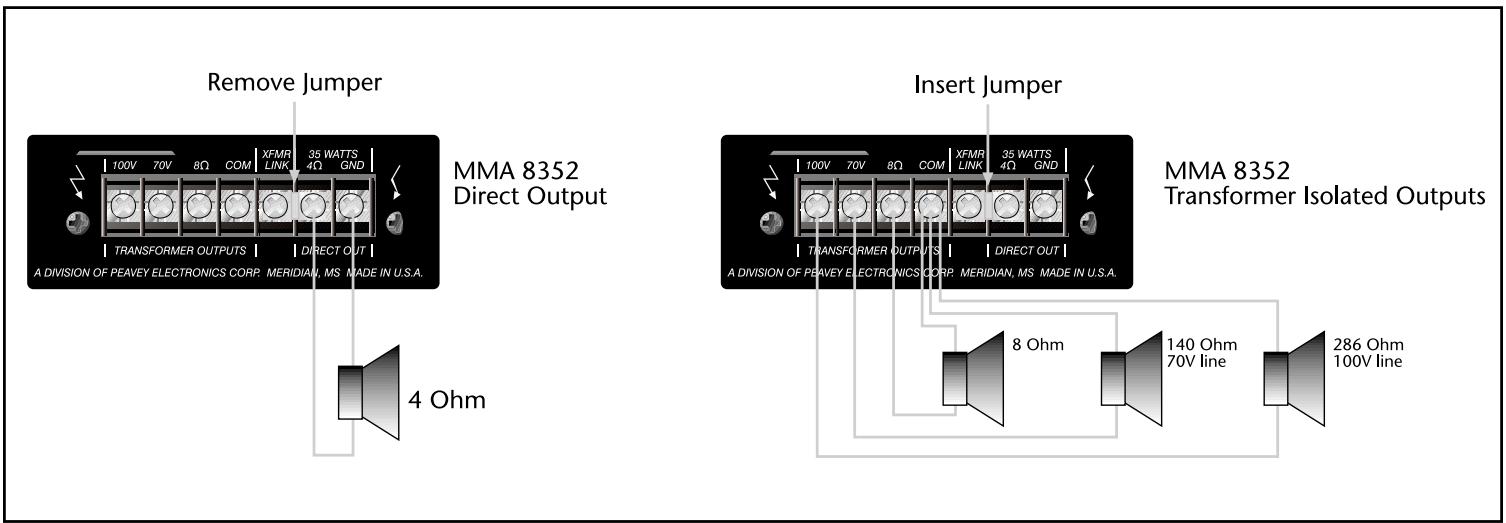

Die Lautsprecherausgänge des Mischpuls/Verständerkers sind für 4 Ohm, 8 Ohm, 70 V und 100 V ausgelegt. Schließen Sie das Lautsprechersystem an EINEN dieser Ausgänge an. Es kann Verdraughtung Klasse 2 verwendet werden.

Es gibt zwei Arten von Ausgängen:

Direkter Ausgang, 4 Ohm,

8 Ohm, 70 V und 100 V über Output Transformer.

Für beiden ist ein entsprechendes Anschlussverfahren erforderlich (siehe Abbildung 7). Wenn dietrafoisolierten Ausgänge verwendet werden, muss der Low-Cut-Schalter auf ON stehen.

Hinweis: Die in Abbildung 7 aufgeführten Impedanzwerte geben die Gesamtimpedanz des Laufsprechersystems (Last) an.

Figure 7

Specifications

Rated Output Power:

MMA81502: 150 W

MMA8752:75W

MMA8352: 35 W

Output Regulation:

Direct Out: ± 0.5dB

Transformer Out: ± 1.0dB

Frequency Response:

Power Amplifier:

Program In: 100 mV at 10k Ohms

Power In: 1 Volt at 2ok Ohms

Tone Controls:

Program In: 100 mV at 10k Ohms

Power In: 1 Volt at 2ok Ohms

Tone Controls:
