BEDIENUNGSANLEITUNG CD-GT1 TASCAM

Wichtige Sicherheitshinweise

Bitte lessen Sie die Folgenden Sicherheitschinweise sorgfältig durch!

1 Bedienungsanleitung sorgfält durchselen -itte lessen Sie vor Inbetriebnahme alle Sicherheits- und Bedienungsanweisungen durch.

2 Bedienungsanleitung aufbewahren - So können Sie bei später auftretenden Fragen nachschlagen.

3 Alle Warnhinne beachten - Dies gilt sowohl für alle Angaben am Gerät als auch in dieser Bedienungsanleitung.

4 Bestimmungsgemäß Gebrauch - Benutzten Sie das Gerät nur zu dem Zweck und auf die Weise, wie in dieser Bedienungsanleitung beschrieben. Geben Sie das Gerät niemals ohne diese Bedienungsanleitung weiter.

5 Reinigung - Vor der Reinigung das Netz-kabel abziehen. Keine Nass- oder Spruhreiniger verwendn. Mit einem trockenden Tuch reinigen.

6 Zusatzgeräte - Zusatzgeräte, die nicht mit den Herstellererempfahlungen übereinstimmen, können Schäden verursachen.

7 Aufstellung

a. Untersatz - Niemals einen instabilen Untersatz (fahrbares oder stationäre Gestell, Regal, Halterung, Tisch) verwenden. Andernfalls

kann das Gerät herabfallen und hierdurch ernstaft beschädigt werden sowie ernsthafte Verletzungen hervorrufen. Ausschließlich einen geeigneten und stabilen Untersatz (mitgeliefert oder vom Hersteller empfohlen) benutzen. Zur Befestigung unbedingt die Herstellerangaben beachten und ausschließlich empfohlenes Zubehor verwenden.

b. Fahrbare Gestelle - Plötzliche Richtigungswechsel und zu rasches Beschleunigen/Bremsen sowie unebenen Untergrund vermeiden, da anderen falls Gestell und/oder Gerät umfallen können.
c. Hitzeeinwirkung - Das Gerät in ausreichender Entmengung zu Hitze abstrahlenden Vorrichtungen (Heizing, Ofen etc.) und anderen Geräten (Verstärker etc.) aufstellen.
d. Belüfung - Die Belüftungsöffnung des Gerats)duren niemals blockiert werden. Anderfalls konnen Überhitzung und Betriebsstörungen auftreten.Das Gerat dazu niemals auf einer weichen Unterlage (Kissen, Sofa, Teppich etc.) aufstellen.Be Einbau in einem Regal, Gestell- oder Einbauschrank unbedingt auf

einwandfrei Temperaturausgleich achten. Die diesbezüglich Herstellerangaben beachten.

e. Nasse und Feuchtigkeit - Gerät nicht in unmittelbarer Höhe zu Wasserbehältern (Badewanne, Kuchensprü, Schwimmbecken etc.) oder in Räumen betreiben, in denen hohe Luftfeuchtigkeit auftreten kann.

f. Wand- und Deckenbefestigung - Hierzu unbedingt die Vorschriften und Empfehlungen des Herstellers beachten.
g. Außenantenen - Beim Montieren einer Außenantenne besteht Lebensgefahr, wenn Netz- und Starkstromleitungen berührt werden. Außenantenne und zugehörige Kabel stets in ausreichendem Abstand zu Hochspannungs-, Licht- und anderen Stromleitungen montieren, so dass kein Kontakt möglich ist.

8 Spanningsversorgung - Sicherstellen, dass die ortliche Netzspannung mit der auf dem Gerät angegebenen Netzspannung übereinstimmt (Auftkleber auf der Unterseite des Gerats) Im Zweifelsfall den Fachhändler oder den verantwortlichen Energieversorger vor Ort befragen. Bei Geräten, die für Batteriebetrieb oder eine andere Spanningsquelle geeignet sind, die zugehörigen Bedienungshinweise

beachten.

9 Netzkabel - Das Netzkabel so verlegen, dass es nicht geheht, gequetscht oder geknicht werden kann. Insbesondere darauf aufchten, dass keine Schäden am Stecker, an der Steckdose ode am Netzkabelausgang des Geräts auftreten konnen. Netzkabel niemals eigennächtig umbauen, insbesondere die Schutzkontakte des Netzsteckers niemals abkleben.
10 Netzüberlastung -Netzsteckdosen, Verlangerungskabel oder Steckdosenverteiler niemals überlasten, da andernfalls Stromschlag-und Brandgefahr besteht.
11 Gewitter und Nichtgebrauch - Bei Gewittern und längerem Nichtgebrauch des Gerats den Netzstecker und das Antennenkabel hersausziehen, um Schäden durch Blitzschlag und/oder Spannungsstöbe zu vermeiden.
12 Eindringen von Fremdkörpersn und Flüssigkeit - Niemals Gegenstände in die Geräteöffnungen einführen, es besteht Stromschlag- und Brandgefahr. Niemals offene Behälter mit Flüssigkeit auf das Gerät stellen, und sicherstellen, dass keine Flüssigkeit in das Geräteinnere eindringen kann.
13 Kundendienst - Niemals selbst Wartungsarbeiten vornehmen. Bei geöffnetem Gehäuse besteht Stromschlag- und Verletzungs

gefahr. Wartungsarbeiten stets qualifiziertem Fachpersonal überlassen.

14 Schadensbehebung in Fachwerkstätten - In den folgenden Fällen müssen Prüfung/oder Wartungsarbeiten von qualifizierten Fachpersonal durchgeführt werden:

a. Bei beschädigtem Netzkabel oder Netzstecker.
b. Wenn sich Flüssigkeit oder Fremdkörper im Geräteinneren befinden.
c. Wenn das Gerät Nasse oder Feuchtigkeit ausgesetzt war.
d. Wenn bei vorschrittsgemäßer Handhabung Betriebsstörungen auftreten. Bei Störungen nur Gegenmaßnahmen ergreifen, die in der Bedienungsanleitung beschrieben sind. Andernfalls keine weiteren Schritte vornehmen, da hierdurch Schäden verursacht werden konnen, die Reparaturarbeiten durch Fachpersonal erfordern.
e. Wenn das Gerät einer heftigen Erschüttung ausgesetzt war oder anderweitig beschädigt wurde.
f. Bei Leistungsbeeinträchtigungen jeder Art.

15 Teiletausch -Wenn ein Teiletausch erforderlich wird, die Einhaltung der vom Hersteller vorgeschriebenen Ausführungen und techni

schen Kenndaten beachten. Nicht zulässige Teile können Brand, Stromschlag sowie andere ernsthafte Störungen verusachten.
16. Sicherheitsüberprüfung - Nach Kundendienst- und Reparaturarbeiten stets eine Sicherheitsüberprüfung vom Fachpersonal vornehmen setzen, um einwandfrei den Betrieb zu gewährleisten.

Inhaltsverzeichnis

Wichtige Sicherheitschinweise 28
Inhaltsverzeichnis 30
Erste Schritte mit Ihrem CD-GT1 31
Verbindungen herstellen 33
Die Balance einstellen 35
Das Menu nutzen 36
Den CD-Player nutzen 37
Tonhöhe oder Tempo der CD-Wiedergabeändern 39
Effekte verwenden 40
Das Stimmgerät nutzen 42
Fakten und Zahlen (Technische Daten) 43

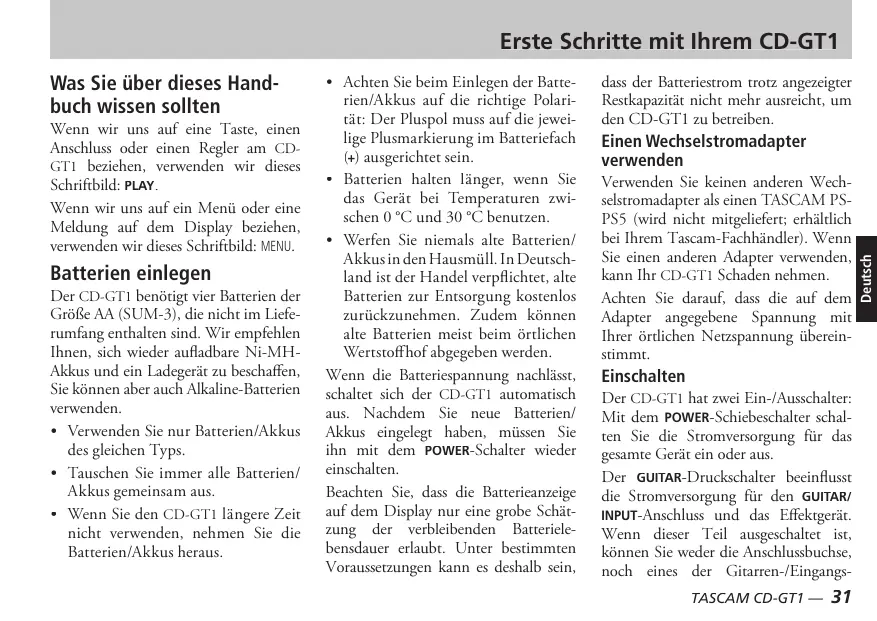

Was Sie über theses Handbuch wissen sollenn

Wenn wir uns auf eine Taste, einen Anschluss oder einen Regler am CDGT1 beziehen, verwenden wir diese Schrifbild: PLAY.

Wenn wir uns auf ein Menu oder eine Meldung auf dem Display beziehen, verwenden wir these Schriftbild: MENU.

Batterien einlegen

Der CD-GT1 benotigt vier Batterien der Größe AA (SUM-3), die nicht im Lieferungfang enthalten sind. Wir empfehlen Ihnen, sich wieder aufladbare Ni-MH-Akkus und ein Ladegerät zu beschaffen, Sie können aber auch Alkaline-Batterien verwenden.

• Verwenden Sie nur Batterien/Akkus des gleichen Typs.
  Tauschen Sie immer alle Batterien/Akkus gemeinsam aus.

• Wenn Sie den CD-GT1 längerere Zeit nicht verwenden,nehmen Sie die Batterien/Akkus hersa.

• Achten Sie beim Einlagen der Batterien/Akkus auf die richtige Polari-tät: Der Pluspol muss auf die jeweilige Plusmarkierung im Batteriefach (+) ausgerichtet sein.

• Batterien halten länger, wenn Sie das Gerät bei Temperaturen zweisehen 0^ und 30^ benutzten.
• Werfen Sie niemals alte Batterien/Akkusin den Hausmull. In Deutschland ist der Handel verpflichtet, alte Batterien zur Entsorgung kostenzurückzunehmen. Zudem konnen alte Batterien meinst beim örtlichen Wertstoffhof abgegeben werden.

Wenn die Batteriespannung nachlässt, schaltet sich der CD-GT1 automatisch aus. Nachdem Sie neue Batterien/ Akkus eingelegt haben, müssen Sie einh mit dem POWER-Schalter wieder einschalten.

Beachten Sie, dass die Batterieanzeige auf dem Display nur eine große Schätzung der verbleibenden Batterielebensdauer erlaubt. Unter bestimmten Voraussetzungen kann es deshalb sein,

dass der Batteriestrom trotz angezeigter Restkapazitat nicht mehr ausreicht, um den CD-GT1 zu betreiben.

Einen Wechselstromadapter verwenden

Verwenden Sie keinen anderen Wechselstromadapter als einen TASCAM PS-PS5 (wird nicht mitgeliefert; erhältlich bei Ihrrem Tascam-Fachhändler). Wenn Sie einen anderen Adapter verwenden, kann Ihr CD-GT1 Schadennehmen.

Achten Sie darauf, dass die auf dem Adapter angegebene Spannung mit ihrer ortlichen Netzspannung übereinstimmt.

Einschalten

Der CD-GT1 hat zwei Ein-/Ausschalter: Mit dem POWER-Schiebeschalter schalten Sie die Stromversorgung für das gesamte Gerät ein oder aus.

Der GUITAR-Druckschalter beeinflusst die Stromversorgung fur den GUITAR/INPUT-Anschluss und das Effektgerat. Wenn dieser Teil ausgeschaltet ist, konnen Sie weder die Anschlussbuchse, noch eines der Gitarren-/Eingangs

Erste Schritte mit Ihr dem CD-GT1

Menus (fur Effekte und Stimmgerät) verwenden.

Beachten Sie auch den HOLD-Schalter: In Stellung ON blockiert er die Tasten und Regler des CD-GT1.

Automatisches Stromsparen

Wenn der CD-GT1 im Batteriebetrieb eingeschelt ist und länger als 5 Minutes das Laufwerk gestopt oder geöffnet oder keine CDingelegt ist, schaltet sich der CD-Player aus (der CD-Teil des Displays erlischt).

Um den CD-Player wieder zu starten, drücken Sie PLAY (wenn der CD- und der Gitarrenteil ausgeschaltet sind, betätigen Sie den POWER-Schalter).

Eingänge

Eine Gitarre anschließen

Um eine Gitarre oder einen E-Bass anzuschliefen, verbinden Sie einfach das eine Ende des Gitarrenkabels mit der Gitarre und das andere Ende mit dem GUITAR/MIC IN-Anschluss des CD-GT1. Wenn Sie Boden-Effektgerate benutzten, können Sie deren Ausgang mit dem CD-GT1 verbinden (bedenk: der CD-GT1 hat eigene Effekte).

Stellen Sie den GUITAR/MIC-Schalter auf GUITAR.

Vergewisern Sie sich, dass der GUITAR-Schalter gedruckt ist.

VORSICH

Verbinden Sie NIEMALS einen Gitarrenverstärker mit dem Eingang des CD-GT1. Sie beschädigen sonst mit ziempllicher Sicherheit Ihr Geräte.

Ein Mikrofon anschlieBen

Verbinden Sie ein geeignetes Mikrofon (fragen Sie ihren Tascam-Fachhändler, wenn Sie unsicher sind) mit dem GUITAR/MIC IN-Anschluss des CD-GT1.

Stellen Sie den GUITAR/MIC-Schalter auf MIC.

Eine Stereo-Signalquelle mit Line-Pegel anschließen

Sie konnen auch eine Signalquelle wie einen Synthesizer, eine Gitarren-Vorverträger, ein 19-Zoll-Effektgerät oder einen Kassetenrecorder mit dem CD-GT1 verbind.

Benutzen Sie in thisem Fall die mit LINE IN bezeichnete Mini-Klinkenbuchse...,

VORSICHT

Verbinden Sie NIEMALS den Lautspracherausgang eines Gitarrenverträkers mit etwas anderem als einem Lautspricher. Wenn Sie auch nur die gingeringsten Zweifel haben, was Sie an den CD-GT1 anschließen dürfen, Fragen Sie ihren Tascam-Fachhändler.

Einen Fußschalter anschließen

Sie konnen einen Füsschalter an den CD-GT1 anschließen, um schrittweise durch die Effekteinstellungen zu blättern oder um den CD-Player freihandig zu bedienen (mehr dazu später in this dem Handbuch).

Um Probleme mit Ihrm CD-GT1 zu vermeiden,verbinden Sie möglichst einen Tascam-Fußschalter RC-30P oder einen ähnlichen, nicht-rastenden Schalter mit dem FOOT-Anschluss (Klinkenbuchse).

Verbindungen herstellen

Ausgange

Sie konnen das Ausgangssignal des CD-GT1 über eine Stereoanlage oder ein Mischpult abhören. Verbinden Sie dazu den LINE OUT-Anschluss (Stereo-Miniklinke) des CD-GT1 mithilfe eines geeigneten Stereokabels (nicht im Lieferumfang enthalten) mit dem Eingang (Aux oder Line) des anderen Geräts.

Wenn Sie Ihr Musik lieber für sich allein genießen möchten, verbinden Sie einen Stereo-Kopfhörer (nicht im Lieferungfang enthalten) mit dem PHONES-Anschluss (Stereo-Miniklinke).

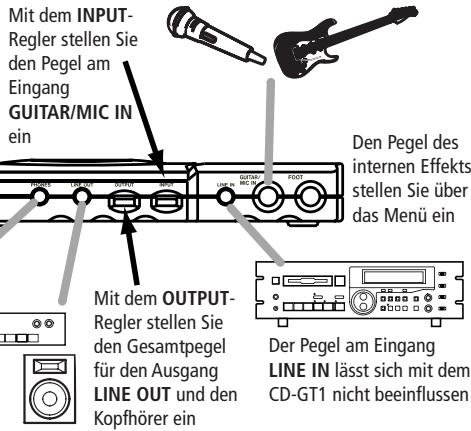

Eingänge

Der CD-GT1 hat drei Eingangsquellen:

die spielende CD
die Gitarre oder das Mikrofon am GUITAR/MIC IN-Anschluss
- die Stereouelle am LINE IN-Anschluss.

Den Eingangspegel der erst- und letztgenannten Quellen konnen Sie mit dem CD-GT1 nicht ändern (aberlesen Sie weiter um zu erfahren, wie man die Balance zwischen dem CD- und dem Eingangssignal ändert).

• Um den Pegel der Stereoquelle am Anschluss LINE IN zuändern, verwenden Sie den Pegelregler des anderen Geräts (falls vorhanden). Bedeken Sie zudem, dass diese Signalquelle nicht mit Effekten des CD-GT1 versehen werden kann.
• Mit dem INPUT-Regler des CD-GT1 bestimmten Sie den Pegel des Gitarren- oder Mikrofonsignals, bevor es zum internen Effektmodul weitere leitet wird.

Die CD wird mit festem Pegel wiedergegeben, aber mit der MIX-Funktion (and -Tasten außerhalb des Menus) bestimmten Sie die Balance zwischen Gitarre/ Mikofoon und CD

• Wenn kein Menüpunkt gewählt ist, können Sie die Tasten und verwenden, um die Balance zwischen dem Gitarren-/Mikrofonsignal (aber nicht der LINE IN-Quelle) und dem Signal des CD-Players einzustellen. Dieser MIX-Wert ist einstellbar zwischen -5 und +5 (nur wenn kein Menu geöffnet ist.

• Über das Menu des CD-GT1 bestimmten Sie den endgültigen Ausgangspiegel des Effekt.

Ausgange

Es gibt zwei Ausgänge: Line und Kopf-hörer. Der Pegel an diesen Ausgängen lasst sich nur gemeinsamändern, undzar mit dem OUTPUT-Regler.

Das Menu nutzen

Die Tabelle auf dieser Seite gibt einen Überblick über die verschiedene Menüs und Einstellungen.

Um ein Menu zu öffnen, drücken Sie die LCD MENU-Taste so oft, bis das gewünschte Menu blinkt und der ersten Eintrag im Hauptteil des Displays angezeigt wird.

Mit den Auf- und Ab-Tasten (▲ und▼)ändern Sie den Wert des angezeigten Menüintrags.

Sie brauchen nicht ENTER zu drucken, um eine Änderung zu bestätigen. Die Einstellung ändert sich sofort beim Drucken der Tasten.

Um zum nachsten Eintrag im gleichen Menu zu gelangen, drücken Sie ENTER.

Um zum nachsten Menu und seinem ersten Eintrag zu gelangen, drücken Sie MENU.

Um das Menüsystem zu verlassen, drücken Sie DISPLAY/ESC.

WICHTIG

Um das TUNER-MENU zu öffnen, müssen Sie ENTER drücken, sobald TUNER auf dem

Display angezeigt wird (dient zur Sicherheit, weil das Effektsignal ausgeschaltet wird, wenn das Stimmgerät aktiv ist).

Menu	Eintrag	Werte	Bemerkungen
EFFECT	EFF	ON/OFF	schaltet den Effekt ein oder aus
	LIB	00 bis 42	Nummer der Voreinstellung
	Parameter	—	abhängig vom Effekttyp
	LVL	0 bis 64	Ausgangspiegel des Effektsi
PITCH	PIT	0 bis -50% (Pitch) oder 0, -8, -16, -32 und -50 (SSA)	ändert die Tonhöhe oder den Wert für langsames Wiedergabe
	SSA	SSA ON/OFF	schaltet langsame Wiedergabe ein/aus
KEY	KEY	#6 bis +6 (oder SSA)	Tonhöhe in Halbtonschritten
	FINE	-50 bis +50 (od. SSA)	Tonhöhe in Prozent
MENU	PLAY	ALL/SGL	Wiedergabe alle Titel/ein Titel
	CUE	CUE/FLS	Cue- oder Blitzstartmodus
	FOOT	EFF/CUE	Fußschalter wechselt zwischen Effekt-einstellungen oder steuert Cue-Funktion
TUNER	AT/MT	E2 bis E5	beim Stimmen
	MODE	AT/MT	automatisches oder manuelles Stimmen
	CAL	435 bis 445	Kammerton A in Hz (Grundeinstellung)

Der CD-Player des CD-GT1 Funktioniert practisch genauso wie jeder andere CD-Player, bis auf ein paar keine Unterschiede und spezielle Funktionen, die wir hier erklaren. Legen Sie CDs immer mit der beschrifteten Seite nach oben (glänzende Seite nach unten) in den CD-GT1 ein. Öffnen und schlieben Sie die Klappe von Hand.

Der CD-GT1 kann generell nur abgeschlossene (finalisierte) CD-Rs/ CD-RWs abspielen. Dennochleen sich möglicherweise auch manche abgeschlossenen CDs auf dem CD-GT1 nicht abspielen.

Wiedergabe

Um die Wiedergabe zu starten oder vortübergehend anzuhalten, drücken Sie die Wiedergabe-/Pause-Taste ( / ) .

Um die Wiedergabe zu beenden, drücken Sie die Stoppaste (■).

Wenn Sie den CD-GT1 mit Batterien/Akkus anstatt mit dem Wechselstromadapter PS-PS5 betreiben, dauert das Starten und Stopen der Wiedergabe länger (um Strom zu sparen).

Display

Mit der DISPLAY/ESC-Taste schalten Sie zwischen verschiedenen Anzeigen um: verstrichene Zeit des Titels, verbleibende Zeit des Titels und gesamte verbleibende Zeit (im Menümodus ist diese Wahl nicht möglich).

Zum nachsten/vorherigen Titel. springen

Um zum nachsten oder zum vorherigen Titel zu springen, drücken Sie einmal kurz die Taste /1 oder /

Suchen innerhalb eines Titels

Um eine bestimmte Stelle innerhalb der CD aufzusuchen, halten Sie eine der Tasten oder länger gedrückt.

Die CUE-Taste nutzen

Die CUE-Taste ist eine Besonderheit des CD-GT1.

Wenn Sie sie drücken, gelangen Sie zusammen an die Stelle, an der die Wiedergabe zuletzt gestartet wurde.

Wasanschliebendgeschiet,istabhängigvonderCUE-EinstellungimMenu

MENU.

Wenn Dort Cue gewählt ist, wird die Wiedergabe am Cue-Punkt angehalten (Pause).Wenn FLS gewählt ist, beginn't die Wiedergabe am Cue-Punkt (sofern Sie CUE während der Wiedergabe oder Pause gedrückt haben).

TIPP

Wenn Sie einen Fußschalter anschlieben, konnen Sie diesen anstelle der CUE-Taste nutzen und haben so die Hande frei (wahlen Sie im Menüeintrag FOOT die Einstellung CUE).

Gesamten Titel wiederholen

Wahlen Sie im Menüeintrag PLAY die Einstellung SGL (einzelner Titel).

Drücken Sie die LOOP-Taste, so dass LOOP 1 unten links auf dem Display angezeigt wird. Der aktuelle Titel wird wiederholt abgeschliet.

Gesamte CD wiederholen

Wahlen Sie fur den Menüeintrag PLAY (im MENU-MENU) die Einstellung ALL (alle Titel).

Drucken Sie LOOP, so dass nur

Den CD-Player nutzen

LOOP unten links auf dem Display angezeigt wird. Die gesamte CD wird wiederholt abgeschweit.

Abschnitt wiederholt abspielen

Drucken Sie die 1/O-Taste, um den Anfang der Wiedergabeschleife festzulegen. Drucken Sie Taste noch einmal, um das Ende festzulegen. Der Abschnitt zwischen den Punkten wird nahtlos wiederholt.

Durch nochmaliges Drucken der LOOP-Taste werden die Anfangs-/Endpunkte gelöscht und der Wiederholmodus wird abgebrochen.

Solange these Punkte festgelegt sind (auf dem Display wird 1-0 angezeigt), können Sie die Wiederholung mithilfe der LOOP-Taste erneut starten.

Wiederholte Wiedergabe abbrechen

Drucken Sie noch einmal die LOOP-Taste, so dass LOOP nicht mehr angezeigt wird.

Tonhöhe oder Tempo der CD-Wiedergabeändern

Eine CD lässt sich auf drei verschiedene Weisen wiedergeben, um Ihnen das Üben zu erreichtern.

WICHTIG

Sie können nur eine dieser drei Funktionen zur gleichen Zeit nutzen.

These Funktionen ermögen Ihnen, in einer anderen Tonart oder in einem anderen Tempo zu speiten, so dass Sie ihre Lieblings-Riffs und Licks leichter lernen.

TIPP

Nutzen Sie beim Üben diese Möglichkeit zusammen mit der LOOP-Funktion (wiederholte Wiedergabe).

Tonartändern(Key-Funktion)

Sie können die Tonart der CD-Musik um sechs Halbtone nach oben oder nach unten verschieben - bei konstantem Tempo.

Der Wert wird in Halbrönen und Hundertsteln eingestellt und als b6 bis #6 auf dem Display angezeigt. Wenn beiden Werte gleich Null sind (Halbton

undHundertstel),ist dieKEY-Funktion ausgeschaltet.

Wenn ein anderer Wert als Null eingestellt ist, wird KEY angezeigt.

Nutzen Sie diese Funktion, wenn Ihnen ein Titel im Original zu schwer zu speilen oder zu singen ist.

Langsame Wiedergabe (SSA-Funktion)

Die SSA-Funktion (Slow Speed Audition) erlaubt es, einen Titel langsamer abzuspieren, ohne die Tonart zu ändern. Folgende Einstellung sind möglich: 0 (aus), -8, -16, -32 und -50 (Prozent).

Wenn die Funktion aktiv ist, wird SSA links auf dem Display angezeigt. Nutzen Sie diese Funktion, um schnelle Licks better über zu konnen.

Tonhöhe und Tempoändern (Pitch-Funktion)

Die Pitch-Funktion erlaubt es, Tonhöhe und Tempo in 1%-Sritten um bis zu 50% zu verringn. Bei 0% ist die Funktion ausgeschaltet.

Wenn die Funktion aktiv ist, wird PITCH auf dem Display angezeigt.

Einstellungen vornehmen

Im PITCH-Menü lasst sich die SSA-Funktion ein- oder aussalten. Im gleichen Menu wahlen Sie mit PTT den Betrag, um den die Tonhöhe verringer (SSA=aus) beziehungsweise die Wiedergabeverlangsamt (SSA=in) werden soll. Wenn SSA ausgeschalt ist, konnen Sie alternativ im KEY-MENU mit dem Wert KEY die Tonartänderung und mit FINE die Feineinstellung vornehmen.

Zur Erinnerung:

• Nur Tonartändern=KEY
• Langsam abspielen und Tonhöhe beibehalten = SSA
• Langsam abspielen und Tonhöhe verringen = PITCH

Effekte verwenden

Wie Effekte Funktionieren

Es gibt zwei Effektbanke im CD-GT1: A und B, mit jeweils fünf Speicherplatzen (1 bis 5), auf denen Sie ihre eigenen Effekteinstellungen ablagen können.

Als Basis für ihre Effekteinstellungen dieren die mitgelieferten 43 Voreinstellungen (30 für Gitarre und 13 für Gesang/Sprache).

Zunachst wahlen Sie einen der Speicherplätze für ihre eigene Einstellung. Anschließend rufen Sie eine Voreinstellung ab und ändern sie nach ihren Wünschen. Diese geänderte Einstellung wird auf dem gewählten Speicherplatz automatisch gespeichert.

Eine eigene Effekteinstellung speichern

Drücken Sie die BANK-Taste, um entweder Bank A oder B zu wahlen, wie auf dem Display angezeigt.

Drucken Sie die NO.-Taste, um den Speicherplatz (1 bis 5) zu wahlen, wie

auf dem Display angezeigt.

Drucken Sie die LCD MENU-Taste, bis EFFECT angezeigt wird.

Drücken Sie die Taste , um das interne Effektgerät einzuschalten (ON).

Drücken Sie erneut ENTER und wahlen Sie mit den Tasten und eine Effektvoreinstellung (00 bis 42).

WICTIG

Wenn der gewähltte Speicherplatz bereits Daten enthalten hat, werden diese überschreiben, sobald Sie eine Voreinstellung abruften.

Drücken Sie nochmals ENTER und passen Sie den Effekt mithilfe der Tasten ▲ und ◆ ihren Wünschen entsprechend

an (Einzelheiten zu den Parametern siehe Tabelle unten).

Der letzte Parameter ist immer VL Ausgangspegel des Effektgerats: 0 bis 64). These Einstellungen sind nur verfügbar, wenn der Effekt eingeschaltet ist.

DISPLAY/ESC

Stellen Sie den Pegel ein und drücken Sie DISPLAY/ESC, um die Effekteinstellungen zu verlassen. Die neue Effekteinstellung wird automatisch auf dem Speicherplatz gespeichert, den Sie zuvor gewählt haben.

Eine eigene Effekteinstellung abrufen

Eine Effekteinstellung, die Sie wie oben beschrieben gespeichert haben, konnen Sie ganz einfach mithilfe der Tasten BANK und NO. wieder abrufen (vergewissen Sie sich, dass das Effektgerät auch eingeschaltet ist).

TIPP

Schlieben Sie einen Fußschalter an und wahlen Sie im FOOT-Menu die Einstellung EFF.Jetzt konnen Sie mit dem Fußschalter die jeweils{nachste Effekteinstellung abrufen.

Effektvoreinstellungen und Parameter

Die Voreinstellungen halten sich in drei Kategorien einteilen. Wie Sie hier sehen, besteht jeder der Voreinstellungen für Gitarre (Distortion und Clean) aus vier Komponenten, die sich einzeln verändern setzen und hier aufgeführ ist sind, wie sie auf dem Display angezeigt werden.

Die Voreinstellungen für Gesang haben je einen Parameter, der auf dem Display als PAR angezeigt wird.

Distortion	Clean sound	Vocal
00 DIST-TONE-FLA-REV	15 COMP-TONE-FLA-REV	30 De-esser
01 DIST-TONE-FLA-DLY	16 COMP-TONE-FLA-DLY	31 Chorister
02 DIST-TONE-PHA-REV	17 COMP-TONE-PHA-REV	32 Emphasis
03 DIST-TONE-PHA-DLY	18 COMP-TONE-PHA-DLY	33 Shout
04 DIST-TONE-EXC-REV	19 COMP-TONE-EXC-REV	34 Mood Vocal
05 DIST-TONE-EXC-DLY	20 COMP-TONE-EXC-DLY	35 Response
06 DIST-TONE-CHO-REV	21 COMP-TONE-CHO-REV	36 Proclaim
07 DIST-TONE-CHO-DLY	22 COMP-TONE-CHO-DLY	37 Quivering Voice
08 DIST-TONE-TRM-REV	23 COMP-TONE-TRM-REV	38 Duet
09 DIST-TONE-TRM-DLY	24 COMP-TONE-TRM-DLY	39 Lo-Fi Vocal
10 DIST-TONE-VIB-REV	25 COMP-TONE-VIB-REV	40 Megaphone
11 DIST-TONE-VIB-DLY	26 COMP-TONE-VIB-DLY	41 Screaming
12 DIST-TONE-WAH-REV	27 COMP-TONE-WAH-REV	42 Panning Vocal
13 DIST-TONE-WAH-DLY	28 COMP-TONE-WAH-DLY	—
14 DIST-TONE-PIT-DLY	29 COMP-TONE-PIT-DLY	—

Die Parameter

DIST Grad der Verzerrung
COMP Grad der Kompression
TONE Klangregelung
FLA Flanger-Einstellung
REV Hall-Einstellung

DLY Delay-Einstellung (Echo)
PHA Phaser-Einstellung
EXC Exciter-Einstellung
PIT Pitch-Shifter-Einstellung
CHO Chorus-Einstellung
TRM Tremolo-Einstellung

VIB Vibrato-Einstellung
WAH Auto-wah-Einstellung
Für jeder Voreinstellung gibt es zudem den Parameter LVL (Pegel: 0 bis 64).

Das Stimmgerät nutzen

Das im CD-GT1 eingebaute Gitarrenstimmgerät hat zwei Betriebsarten: automatisch (die Tonhöhe des eingehenden Signals wird automatisch erkannt und angezeigt) und manuell (Sie legen den Zielton selbst fest und stimmen danach).
Drücken Sie die MENU-Taste, bis TUNER angezeigt wird, und bestätigen Sie mit ENTER.

Sobald das Stimmgrät aktiviert ist, wird das Effektgrät automatisch ausgeschaltet.

Wenn automatisches Stimmen gewählt ist (auf dem Display wird AT angezeigt), spielten Sie jetzt einfach eine Note auf der Gitarre. Das Stimmgerät versucht die nachstelegene Note zu ermitteln und zeigt sie auf dem Display an.

Stimmen Sie die Saite grob, so dass die richtige Note angezeigt wird, und nehmen Sie dann die Feinstimmung

vor, bis auf dem Display das größere Segment in der Mitte erscheint.

Wenn manuelles Stimmen gewählt ist (auf dem Display wird MT angezeigt), konnen Sie die Note mit den Tasten und vorgegeben und dann wie oben beschrieben stimmen.

Das Stimmgrät kalibrieren

Das A über dem mittleren C hat in der westlichen Musik normalerweise eine Freqenz von 440Hz (Kammerton A).

Vielleicht möchten Sie aber einmal nach einem anderen Standard stimmen (z.B. wenn Sie zu einem nicht stimmbaren Instrument speien wollen oder die Musik auf der CD sich nicht auf 440Hz gezählt).

Wahlen Sie dazu im TUNER-Menu den Eintrag CAL (Kalibrierung) und stellen Sie das Referenz-A auf einen Wert zwischen 435Hz und 445Hz ein.

WICHTIG

Beim Stimmen ist eszarw nicht erforderlich, eine CD abzuspielen, der CD-GT1 muss jedoch eingeschaltet und der GUITAR-Schalter gedrückt sein, um die Gitarre stimmen zu konnen, die an den CD-GT1 angeschlssen ist.

Fakten und Zahlen (Technische Daten)

nutzbare CD-Type	8-cm-Single-CD, 12-cm-CD
AD/DA	16 Bit
Signalverarbeitung	32 Bit
nominaler Ausgangspegel (Lineausgang)	-16 dBV
max. Ausgangspegel ohne Verzerrung (Lineausgang)	0 dBV (1 Vrms)
Ausgangsimpedanz	1 KΩ
max. Ausgangsleistung (Kopflörerausgang)	>18 mW (32 Ω)
nominale Eingangsgpegel
Lineeingang	-10 dBV
Mikrofoneingang	-40 dBV
Gitarrereineingang	-15 dBV
CD-Wiedergabe
Frequenzbereich	20 Hz bis 20 kHz, ±1,0 dB
Dynamik	>88 dB
Rauschabstand	>88 dB
Verzerrung (THD)	<0,01%

Spanningsversorgung	9 V DC (über Wechselstrom- adapter PS-PS5)
	4 Batterien/Akkus (AA, Mignon)
Leistungsaufnahme	4 W (über Wechselstrom- adapter PS-PS5)
Abmessungen (B x H x T, einschließlich Fuß)	232 mm x 138 mm x 40 mm
Gewicht (ohne Batterien/Akkus)	620 g
