LiPo-Quick-charger 4

Mikroprozessorgesteuertes Hochleistungsladegerät für bis zu 4 Lithium-Polymer Zellen und einem maximalen Ladestrom von 5 A

Um alle Eigenschaften Ihres neuen Ladegerätes voll nutzen zu konnen, lesen Sie vor Inbetriebnahme, die nachfolgende Beschreibung vollständig und sorgfältig durch. Beachoten Sie vor alle die Warn- und Sicherheitschinweise. Diese Anleitung ist an einem sicheren Ort aufzubewahren und einem nachfolgenden Benutzer des Ladegeräts unbedingt mit auszuhändigen.

Mit dem LiPo-Quick-Charger 4 haben Sie ein ausgereiftes Produkt mit überragenden Eigenschaften erworben. Durch den Einsatz moderner Halbleitertechnologie, gesteuet durch einen leistungsfähigen RISC-Microprozessor werden überragende Ladeeigenschaften, einfache Bedienbarkeit und optima Zuverfügigkeit, erreicht die normalerweise nur in deutlich teueren Geräten zu finden sind.

Mit dem LiPo-Quick-Charger 4 latent sich bis zu vier Lithium-Polymer Zellen laden.

Das Ladegerät erkennt automatisch, ob 1-3 Zellen angeschlossen wird und errechnet die dazu benöttigen Ladeparameter selbst.

Sollten Sie 4 Lithium-Polymer Zellen laden, müssen Sie die manuel einstehen, da die Vollautomatik nur bis 3 Zellen möglich ist.

Hinweis

Es sind stets die Ladehinweise der Akkuhersteller zu beachten, sowie die Ladestrome und Ladezeiten einzuhalten. Es dürfen nur Akkuschnellgaden werden, welche ausdruicklich für diesen hohen Ladestrom geeignet sind!

Lithium-Polymer Zellen sind sehr empfindlich.

Daher * dürn diese nur unter Aufsicht während des gesamten Ladovergons geladen werden.

Warn- und Sicherheitshinweise

Das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze (z. B. direkte Sonneneintrahlung) und Vibration schützen. Nur zur Verwendung im Trockenen!
- Die Schlitze im Gehäuse dieren der Kühlung des Gerats und darüber nicht abgedeckt oder verschlossen werden. Das Gerat muss zum Laden frei aufgestellt sein, damit die Luft unhehinder zirkulieren kann.

• Das Ladegerät ist für den Anschluss an einer 12V Autobatterie oder an ein von Graupner emplohlenes Netzeil geeignet. Es dürfen keinerlei Veränderungen am Ladegerät durchgeführt werden.

Das Ladegerat und die zu ladende Batterie musswährend des Betriebs auf einer nicht brennbaren, hitzebestandigen und elektrisch nicht leitenden Unterlage stehen! Niemals direkt auf den Autositzen, Teppiche o. ab abstellen! Auch sind brennbare oder keinheit zündliche Gegenstände von der Lade anordnung fernzuhalten. Auf gute Belüftung achten.

• Verbinden Sie das Ladegerät nur direkt mit den Original-Anschlussleitungen und den Anschlussklemmen direkt mit der Autobatterie. Der Motor des Kfz's muss, solange der LiPo-Quick-Charger 4 mit dem Kfz in Verbindung steh, abgestellt sein! Die Auto batteriearfnd nicht gleichzeitig von einem anderen Ladegerät aufgeladen werden!

• Die Ladeausgänge und die Anschlusskabel * dürfen nicht verändert oder untereinander in irgendener Weise verbunden werden Zwischen den Ladeausgaben und der Fahrzeug-Karosserie bestehen beim Betrieb an der Autobatterie Kurzschlussgefahr! Ladeund Anschlusskabel * dürfen während des Betriebs nicht aufgewickelt sein! Vermeiden Sie Kurzschlüsse mit dem Ladeausgang bzw. dem Akku und der Autokarosserie auch wenn der LiPo-Quick-Charger 4 dagegen geschützt ist. Stellen Sie deshalb das Gerat niemals direkt auf die Fahrzeugkarosserie.

• Lassen Sie das Ladegerät niemals unbauf-sichtigt an der Stromversorgung angeschlossen.
  Es darf nur ein zu ladender Akku an den Ladeanschluss angeschlossen werden.

• Es dürn für Lithium-Polymer Zellen mit bis zu 4 Zellen angeschlossen werden.
  Um Kurzschlusse an den Krokodiklemmen des Ladekabels zu vermeiden, verbinden Sieitte immer zuerst das Ladekabel mit dem Ladegerät und dann erst mit dem Akku!

Vor dem Laden prüfen: Sind alle Verbindungen einwandfrei, gibt es Wackelkontakte?

Bitte bedenken Sie, dass das Schnellladen von Batterien gefährlich sein kann. Eine, wenn auch nur kurze Unterbrechung aufgrund eines Wackelkontaktus führt unweigerlich zu Fehlfunktionen, kann einen erneuten Ladestart oder zu einer falschen Zellenzahlerkennung führen auslösen und den angeschlossenen Akku total überladen.

Laden von Akkus

Beim Laden wird dem Akku eine bestimmte Strommenge zugeführelt, welche der LiPo-Quickcharger 4 automatisch zu dem angeschlossenem Akku errechnet und während des gesamtten Ladevorgangs an den Akku anpasst.

Der maximale Ladestrom des LiPo-Quick-charger 4 ist 5 Ampere.

• Akkus * durren nur unter Aufsicht geladen werden!
• Akkus NUR auf einem feuerfestem Untergrund laden!
  Defekte oder aufgebliche Lithium Zellen dürfen auf kein Fall erneut geladen werden!
• Der zu ladende Akku wird über den originalen Stecker für GRAUPNER Lithium-Polymer Zellen angeschlossen
• Achten Sie auf sicheren und gutten Kontakt aller Steck- und Klemmverbindungen. Eine auch nur kurzzeitige Unterrechnung aufgrund eines Wackelkontats的一种en erneuten Ladestart auslösen und den angeschlossenen Akku u. U. total überladen.

Lithium-Polymer Zellen

Der LiPo-Quick-Charger 4 ist nur zum Laden von Lithium-Polymer-Akkus mit einer Zellen Nennspannung von 3,7 V/Zelle geeignet.

Lithium-Akkus zeichnen sich vor allem durch ihre, im Vergleich zu anderen Akkutypen, wesentlich hohere Kapazität aus.

Dieser wesentliche Vorteil auf der einen Seite erfordert jedoch andere Behandlungsmethoden in Bezug auf die Ladung / Entladung sowie für einen gefahrlosen Betrieb. Die hier grundlegenden Vorschriften müssen auf alle Fälle beachteitet werden. Weitere entsprechende Angaben und Sicherheitshinweise entnehmen sie unten den

technischen Angaben des Akkuherstellers. Prinzipiell können Akkus auf Lithiumbasis NUR mit speziellen Ladegeräten geladen werden, die auf den jeweiligen Akkutyp (Ladeschlussspannung, Kapazität) eingestellt sind. Die Aufladung erfolgt anders als bei NiCd- oder NiMH-Akkus durch eine sog. Konstantstrom/Konstantspannungs-Methode. Der für die Ladung erforderliche Ladestrom ergibt sich aus der Akkukapazität und wird vom Ladegerat automatisch eingestellt. Lithium-akkus werden gewöhlich mit 1-2 C Ladestrom aufgeladen (1 C Ladstrom = Kapazitäts-Ladestrom. Beispiel: bei einer Kapazität von z. B.: 1500mAh ist der entsprechende 1 C Ladstrom = 1500mA = 1,5A ). Der Li-Po Quick charger 4 errechnet vollautomatisch den zum jeweiligen Akkutyp passenden Ladstrom bis maximal 5 Ampere, sodss eine Einstellung überflüssig ist und bei dieser Lader bewusst weggelassen wurde. Wir die zum jeweiligen Akkutyp gehörende, spezifische Ladeschlussspannung erreicht, wird der Ladestrom automatisch reduziert, um ein Überschreiben der Ladeschlussspannung zu verhindern.

Haftungsausschluss

Die Einhaltung der Betriebsanleitung sowie die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Ladegerätes konnen von der Fa. GRAUPNER nicht überwacht werden. Daher übernimmt die Fa. GRAUPNER keinerlei Haftung für Verluste, Schaden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.

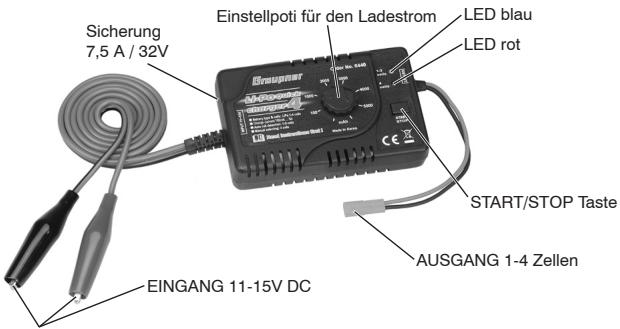

Koponenten und Zubehor

Die Firma GRAUPNER GmbH & Co. KG als Hersteller empfehlt, Komponenten und Zubehörprodukte zu verwenden, die von GRAUPNER auf Tauglichkeit, Funktion und Sicherheit geprüft, freiGeneben sind.GRAUPNER übernimmert für Sie die Produktverantwortung.Die Fa. GRAUPNER übernimmert für nicht freigebene Teile oder Zubehörprodukte von anderen Herstellern keine Haftung und kann nicht jeder einezine Fremdprodukt beurteilen, ob es ohne Sicherheitsrisiko eingesetzt werden kann.

Inbetriebnahme

Schlieben Sie ihren LiPo-Quick-Charger 4 an eine 12V Stromquelle mit ausreichender Leistung an. Achten Sie bereits auf die richtige Polarität! Dafur bestens geeignet ist eine 12V Autobatterie bzw. eine geeignete Bleibatterie. (Best. Nr. 2593 12V/24Ah)

Alternative kann auch ein Stabilisiertes Netzgerät mit 12... 14V und mindestens 5 A.(Best.Nr.6445 13,8V/7A oder Best.Nr.94450 13,8V/5-7 A) verwendet werden.

Standby Modus

Sobald der LiPo-Quick-Charger 4 mit einer Stromquelle verbunden ist, beginnt die blaue LED in einem 3sek. Intervall zu blinken.

Achtung: Sobald Sie die START/STOP Taste drücken, während sich das Gerät im Lade-, Akku geladen-, oder Fehlermodus befindet, keht der LiPo-Quick-Charger 4 wieder in den Standby Modus zurück.

Lademodus

Schlieben Sie nun einen geeigneten original GRAUPNER Lithium-Polymer Akkupack bis maximal 4 Zellen an den Ausgang des LiPo-Quick-Charger 4 an.

Stellen Sie anschließend Am poti die gewündsche Akukapazität von 100 - 5000mAh ein. Das Ladegerat entwickelten daras den optimalen Lad

strom für ihren Li-Po Akkupack.

Um einen 1-3 zelligen Lithium-Polymer Akkupack zu laden, drücken Sie kurz die START/STOP Taste, nachdem Sie den Akku angeschlossen haben.

Der Tastendruck wird mit einem lauten Signatton bestätig und die blaue LED für 1-3 Zellen leuchet während dem Ladevorgang.

Wenn Sie einen Lithium-Polymer Akkupack mit 4 Zellen laden möchten, so drücken Sie die START/STOP Taste für ca.2 sek., nach dem Sie den Akku angeschlossen haben.

Dieser Tastendruck wird mit zwei kurzen Signatoren bestigt. Außerdem leuchtet die rote LED für 4 Zellen während des Ladevorgangs.

Durch Drücken der START/STOP Taste konnen Sie den Ladevorgang abbrechen. Der LiPoQuick-Charger 4 wechselt dann dazu in den Standby Modus.

Der LiPo-Quick-Charger 4 wurde entwickelt, um die empfindlichen Lithium-Polymer Zellen so einfach und sichere wie möglich zu laden.

Das spezielle Lithium Ladeprogramm errechnetwährend des gesamtten Ladevorgangs den für die Akkuphase passenden Ladestrom der maximal 5 Ampere beträgt.

Das bedeutet, das der LiPo-Quick-Charger 4 mit einem niedrigeren Ladestrom beginnt und der Akkupack erst kompletl vermessen wird, bevord das Ladegerat den Ladestrom vollautomatisch

erhöht. Nähert sich der Akkupack der maximalen Ladekapazität, regelt das Gerat ebenso vollautomatisch den Ladestrom herunter.

Durch dieser Ladeverfahren wird der Akku zu 100% voll geladen und damit geschont.

"Akku geladen" Modus

Sobald der Akku seine Ladekapazität zu 100% erreicht hat, schaltet das Gerät automatisch ab. Dies wird durch blinken der blauen LED (bei 1-3 Zellen) im Sekundentakt bzw. durch blinken der roten LED (bei 4 Zellen) im Sekundentakt angezeigt. Außendem ertört für ca. 15 Sekunden ein Signalton im Sekundentakt.

Es ist vollig normal, dass sich der Akkupack nach dem Ladevorgang nur kaum oder überhaupt nicht erwartet, da der LiPo-Quick-Charger 4 automatisch gegen Ladeende den Ladestrom reduziert.

Steen Die nun den geladenen Akkupak ab und drücken die START/STOP Taste, sodass der LiPo-Quick-Charger 4 wieder in den Standby Modus wechselt.Die blau LED signalisiert den Standby Modus durch blinken im drei Sekunddentakt.

Fehler Modus

Der LiPo-Quick-Charger 4 besitzt verschiedene hochmoderne Sicherheitsfunktionen, die den Akkupack sowie das Ladegerät schützen.

Beispielweise ist das Gerät gegen Verpolung am Eingang sowie an Ausgang geschützt.

Sollten Sie das Gerrat ausversehen verpolt haben, kann es sein, dass die 7,5A/32V Sicherung fliegt, so dass diese ersetzt werden muss.

Erlatszicherungen erhalten Sie in jeder eigenen Elektrofachhandel.

Sobald einer der folgenden Fehler auffritt, wechselt der LiPo-Quick-Charger 4 in den Fehler Modus.

Dieser Modus wird durchblinken der beiden LEDs (blau und rot) signalisiert. AuBerdem ertont gleichzeitig ein Signatlon im Sekundentakt.

Welcher der folgenden Fehler aufgetretten ist, können Sie an der Anzahl des blinkingen bei

den LEDs, bevor eine kurze Pause erfolgt, in der weiterhin der Singalton ertont.

LED Fehler

1x Eingangsspannung liegt unter 10,5V bzw.über 15V
2x Akku am Ladeausgang verpolt
3x Kein Akku am Ladeausgang ange-schlossen
4x Falsche Zellenzahl eingestellt
5x Nicht Ladefahiger Akkupack ange-schlossen (z.B. Ni-Cd/Ni-MH)
6x Problem mit der internen Schaltung (Senden Sie das Gerän an eine Servicestelle ein)

Prufen Sie unbedingt die Sicherung (7,5A/32V) falls das Gerät nicht mehr reagiert und keine akustische sowie optische Anzeige abgibt, sobald es korrekt mit einer)darf geeigneten Stromqueille verbunden ist.

Soltte die Sicherung defekt sein, tauschen Sie diese gegen eine gleichwertige aus.

Technische Daten

Eingangsspannung:	11~15V
Akkutyp:	Lithium-Polymer (nur 3,7V Typ)
Zellenzahl:	1-4
Ladestrom:	100 ~ 5000 mAh
Anzeuge:	LED blau und rot
Sicherheitsfunktionen:	Verpolungsschutz (Ein- Ausgang)
	Falsche Zellenzahl Spanningsfehler Kreislauf (Sicherung)
Eingang:	Krokodilklemmen
Ausgang:	Graupner BEC Stecker
Abmessungen (L/B/H):	ca. 92x58x27mm
Gewicht:	ca. 133 g.

Introduction

Hinweise zum Umweltschutz / Environmental Protection Notes / Protection de I' environnement
