BEDIENUNGSANLEITUNG MECABLITZ 44 MZ-2 METZ

1. Sicherheitshinweise ....3
2. Übersicht der Blitzfunktionen .....4
   Tabelle 1: Übersicht der Blitzfunktionen .....4
3. mecablitz vorbereiten ....5
   3.1 Befestigung des mecablitz an der Kamera 5
   3.2 Montage des Standardtußes oder SCA-Adapters .....5
   3.3 Demontage des Standardtußes oder SCA-Adapters .....5
   3.4 mecablitz an der Kamera montieren .....5
   3.5 mecablitz von der Kamera abnehmen .....5
   3.6 Stromversorgung 5
   3.6.1 Batterien- bzw. Akkuauswahl 5
   3.6.2 Batterien austauschen 6
   3.7 Ein- und Ausschalten des Blitzgerätes 6
   3.8 Automatische Geräteabschaltung / Auto - OFF 6
4. Bedienphilosophie .....6
   4.1 Auswahl und Einstellung der Blitzbetriebsart TTL / A / M. .....6
   4.2 Auswahl und Einstellung der Blitzparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
   4.3 Auswahl und Einstellung der Sonderfunktionen .....7
5. Betriebsarten des mecablitz .....7
   5.1 TTL-Blitzbetrieb 7
   5.1.1 Automatisches TTL-Aufhellblitzen bei Tageslicht .....8
   5.1.2 Matrixgesteuerter TTL-Aufhellblitzbetrieb mit Nikon-Kameras .....8
   5.2 Automatik-Blitzbetrieb 9
   5.2.1 Aufhellblitzen im Automatik-Betrieb 9
   5.3 Manueller Blitzbetrieb 10
   5.3.1 Manueller Blitzbetrieb M mit voller Lichtleistung .....10
   5.3.2 Manueller Blitzbetrieb M mit einer Teillichtleistung „P" .....10
6. Blitzparameter des mecablitz .....10
   6.1 Zoomposition des Blitzreflektors .....11
   6.1.1 Automatische Zoom-Anpassung .....11
   6.1.2 Manuelle Zoom-Anpassung 11
   6.1.3 Manuelle Verstellung der Zoomposition bei Auto Zoom .....11
   6.2 Blendenwert 12
   6.2.1 Automatische Blendenanpassung .....12
   6.2.2 Manuelle Blendenanpassung .....12
   6.3 Filmempfindlichkeit ISO 12
   6.3.1 Automatische Anpassung des ISO-Wertes .....12
   6.3.2 Manuelle Anpassung des ISO-Wertes .....12
   6.4 Manuelle Blitzbelichfungskorrektur .....13

6.4.1 Manuelle Blitzbelichtungskorrektur im TTL-Blitzbetrieb .....13
6.4.2 Manuelle Blitzbelichtungskorrektur im Automatik-Blitzbetrieb A . . .13
6.4.3 Einstellvorgang 13
6.4.4 Löschen des Korrekturwertes 13
6.5 Einstellung einer manuellen Teillichtleistung .....13
7. Sonderfunktionen des mecablitz .....14
7.1 Automatische Geräteabschaltung .....14
7.2.1 Normalsynchronisation .....14
7.2.2 Synchronisation auf den 2.Verschlussvorhang (REAR-Betrieb) ....14
7.2.3 Lángzeitsynchronisation / SLOW 15
7.3 Extended-Zoom-Betrieb 15
8. Blitzbereitschaftsanzeige .....16
9. Belichtungskontrollanzeige 16
10. LC-Display des mecablitz 16
10.1 Reichweitenanzeige 17
10.1.1 Automatische Anpassung der Reichweitenanzeige .....17
10.1.2Manuelle Anpassung der Reichweitenanzeige .....17
10.1.3 Reichweitenanzeige im TTL- und Automatik-Blitzbetrieb A .....17
10.1.4 Reichweitenanzeige im Manuellen Blitzbetrieb M .....17
10.1.5Überschreitung des Bereichs der Reichweitenanzeige .....17
10.1.6 Ausblendung der Reichweitenanzeige .....18
10.1.7Meter - Feet - Umschaltung (m - ft) 18
10.2 LC-Display-Beleuchtung 18
11. AF-Messblitz 18
12. Blitztechniken 19
12.1 Indirektes Blitzen 19
12.2 Nahaufnahmen / Makroaufnahmen .....19
13. Zurück zur Grundeinstellung des mecablitz .....19
14. Slave-Betrieb im drahtlosen Metz-Remote-System .....19
14.1 Aktivierung des Slave-Betriebes im drahtlosen Metz-Remote-System 19
14.2 Deaktivierung des Slave-Betriebes .....20
15. Sonderzubehör .....20
16. Hilfe bei Störungen .....20
17. Wartung und Pflege .....21
18. Technische Daten .....21
Garantiebestimmungen 23
Leitzahltabelle für TTL und volle Lichtleistung M im Meter-System .....132
Leitzahlentabelle für TTL und Teillichtleistung MLo im Meter-System ....133

Vorwort

Vielen Dank, dass Sie sich für ein Metz Produkt entschieden haben. Wir freuen uns, Sie als Kunde begrüßen zu dürfen.

Natürlich können Sie es kaum erwarten, das Blitzgerät in Betrieb zu nehmen. Es lohnt sich aber, die Bedienungsanleitung zu lesen, denn nur so lernen Sie, mit dem Gerät problemlos umzugehen.

Dieses Blitzgerät ist geeignet für:

• alle Kameras mit Blitzschuh und Mittenkontakt.
• alle Kameras mit Blitzschuh ohne Mittenkontakt, unter Verwendung eines Synchronkabels (siehe Sonderzubehör).
• Systemkameras.

Die optimale Anpassung an Ihre System-Kamera erreichen Sie durch die Verwendung eines SCA-Adapters aus dem System SCA 3002 oder SCA 300. Welchen Adapter Sie für Ihre Kamera benötigen, entnehmen Sie bitte der beiliegenden SCA-Tabelle. Hier können Sie auch die jeweiligen Blitzsonderfunktionen erkennen, die das System dann ausführt.

Schlagen Sie bitte auch die Bildseite des Umschlags am Ende der Anleitung auf.

1. Sicherheitshinweise

• Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen!
• In Umgebung von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelöst werden! EXPLOSIONSGEFAHR !
• Auto-, Bus-, Fahrrad-, Motorrad-, oder Zugfahrer etc. niemals während der Fahrt mit einem Blitzgerät fotografieren. Durch die Blendung kann der Fahrer einen Unfall verursachen!

• Lösen Sie in unmittelbarer Nähe der Augen keinesfalls einen Blitz aus! Ein Blitzlicht direkt vor den Augen von Personen und Tieren kann zur Netzhautschädigung führen und schwere Sehstörungen verursachen - bis hin zur Blindheit!

• Nur die in der Bedienungsanleitung bezeichneten und zugelassenen Stromquellen verwenden!

• Batterien/Akkus nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen!
• Verbrauchte Batterien/Akkus nicht ins Feuer werfen!
• Aus verbrauchten Batterien kann Lauge austreten, was zur Beschädigung der Kontakte führt. Verbrauchte Batterien deshalb immer aus dem Gerät entnehmen.
• Trockenbatterien dürfen nicht geladen werden.
• Blitz- und Ladegerät nicht Tropf- und Spritzwasser aussetzen!
• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Blitzgerät nicht im Handschuhfach des Autos aufbewahren!
• Beim Auslösen eines Blitzes darf sich kein lichtundurchlässiges Material unmittelbar vor oder direkt auf der Reflektorscheibe befinden. Die Reflektorscheibe darf nicht verunreinigt sein. Bei Nichtbeachtung kann es, durch die hohe Energie des Blitzlichtes, zu Verbrennungen des Materials bzw. der Reflektorscheibe führen.
• Nach mehrfachem Blitzen nicht die Reflektorscheibe berühren. Verbrennungsgefahr!
• Blitzgerät nicht zerlegen! HOCHSPANNUNG! Im Geräteinneren befinden sich keine Bauteile, die von einem Laien repariert werden können.
• Bei Serienblitzaufnahmen mit voller Lichtleistung und den kurzen Blitzfolgezeiten des NC-Akku-Betriebes ist darauf zu achten, dass nach jeweils 15 Blitzen eine Pause von mindestens 10 Minuten eingehalten wird. Somit vermeiden Sie eine Überlastung des Gerätes.
• Der mecablitz darf nur dann zusammen mit einem in die Kamera eingebauten Blitzgerät verwendet werden, wenn dieses vollständig ausgeklappt werden kann!
• Bei raschem Temperaturwechsel kann Feuchtigkeitsbeschlag auftreten. Gerät akklimatisieren lassen!

2. Übersicht der Blitzfunktionen

Beim Betrieb des mecablitz 44 MZ-2 mit einem SCA-Adapter des Systems SCA 3002 bzw. SCA 300 oder dem Standardfuß 301 sind verschiedene Blitzfunktionen verfügbar. Die Verfügbarkeit hängt jedoch vom jeweiligen Kamera-system (Kamerahersteller), dem speziellen Kameratyp und SCA-Adapter ab. Nähere Informationen finden Sie in der SCA-Übersichtstabelle, bzw. den einzelnen SCA-Adapter-Bedienungsanleitungen!

SCA-Adapter\Blitzfunktionen	TTL-Blitzbetrieb
	Automatisches TTL-Aufhellblitzen
	Manuelle TTL-Blitzbelichtungskorrektur
	Automatik-Blitzbetrieb
	Man. Blitzbelichtungskorr. im Automatik-Blitzbetrieb
	Manueller Blitzbetrieb
	Manueller Blitzbetrieb mit Teillichleistungsstufen
	Slave-Betrieb im drahllosen Metz-Remote-System
	Automat. Motor-Zoom-Steuerung des Reflektors
	Extended-Zoom-Betrieb des Reflektors
	Automatische Blendeneinstellung
	Automatische ISO-Einstellung
	Automat. Anpassung der Blitzreichweitenanzeige
	Autofokus-Messblitz-Steuerung
	Blitzbereitschaftsanzeige im Kamerasucher
	Belichtungskontrollanzeige im Kamerasucher
	Automatische Blitzsynchronzeit-Steuerung
	Synchronis. auf den 1. oder 2. Verschlussvorhang
	Automatische Geräteabschaltung des mecablitz
	Wake-Up Funktion
	Zündungssteuerung (Minolta, Pentax)
	Spot-Beam-Betrieb (Pentax)
	Kontraststeuerung (Pentax)
	Vorblitz gegen rote Augen (Nikon)
	Matrixgesteuertes TTL-Aufhellblitzen (Nikon)
	Minolta ADI-Blitzsteuerung

• = Blitzfunktion wird von mecablitz unterstützt.

x = Blitzfunktion wird von mecablitz nur unterstützt, wenn die Einstellung dieser Funktion an der Kamera selbst erfolgt.

Δ = nur mit Minolta-Digitalkameras Dimage 5, 7, 7i

Tabelle 1: Übersicht der Blitzfunktionen

3. mecablitz vorbereiten

3.1 Befestigung des mecablitz an der Kamera

Kamera und mecablitz vor der Montage oder Demontage mit dem Hauptschalter ausschalten!

Der mecablitz kann nur mit dem Standardfuß 301 oder einem SCA-Adapter aus dem System SCA 300 bzw. SCA 3002 (Sonderzubehör) auf der Kamera befestigt werden.

Der mecablitz ist standardmäßig mit dem Standardfuß 301 für einfache Blitzsynchronisation ausgestattet. Die Verschlusszeit der Kamera muss dabei gleich oder länger als die Blitzsynchronzeit der Kamera sein.

Bei Set-Geräten liegt anstatt des Standardfuß 301 der entsprechende SCA-Adapter bei.

3.2 Montage des Standardfußes oder SCA-Adapters

Vor der Montage oder Demontage von Standardfuß oder SCA-Adapter muss der mecablitz mit dem Hauptschalter ausgeschaltet werden!

• Abdeckplatte in der Mitte fassen und ausklippsen (nur bei Verwendung eines SCA-Adapters aus dem System SCA 3002).
• SCA-Adapter oder Standardfuß 301 bis zum Anschlag einschieben.

3.3 Demontage des Standardfußes oder SCA-Adapters

mecablitz mit dem Hauptschalter ausschalten.

• Verriegelungshebel in der Mitte der mecablitz-Rückseite mit dem Fingernagel nach oben drücken, gedrückt halten (bei Verwendung eines SCA-Adapters aus dem System SCA 3002 muss vorher die Klappe auf der Rückseite des Adapters geöffnet werden) und
• gleichzeitig den SCA-Adapter oder Standardfuß 301 nach hinten abziehen.

3.4 mecablitz an der Kamera montieren

Kamera und mecablitz vor der Montage mit dem Hauptschalter ausschalten!

• Klemmmutter des SCA-Adapters bzw. des Standardfußes 301 bis zum Anschlag gegen den mecablitz drehen.
• mecablitz mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben und mit der Klemmmutter festklemmen.

3.5 mecablitz von der Kamera abnehmen

Kamera und mecablitz vor der Demontage mit dem Hauptschalter ausschalten!

• Klemmmutter des SCA-Adapters bzw. des Standardfußes 301 bis zum Anschlag gegen den mecablitz drehen.
• mecablitz mit dem Anschlussfuß nach hinten aus dem Zubehörschuh der Kamera abziehen.

3.6 Stromversorgung

3.6.1 Batterien- bzw. Akkuauswahl

Der mecablitz kann wahlweise betrieben werden mit:

• 4 NC-Akkus Typ IEC KR 15/51 (KR6 / AA / Mignon), sie bieten sehr kurze Blitzfolgezeiten und sparsamen Betrieb, da sie wiederaufladbar sind.
• 4 Nickel-Metall-Hydrid Akkus Typ IEC HR6 (AA / Mignon), deutlich höhere Kapazität als NC-Akku und weniger umweltschädlich, da cadmiumfrei.
• 4 Alkali-Mangan-Trockenbatterien Typ IEC LR6 (AA / AM3 / Mignon), wartungsfreie Stromquelle für gemäßigte Leistungsanforderungen.
• 4 Lithium-Batterien Typ IEC FR6 L91 (AA / Mignon), wartungsfreie Stromquelle mit hoher Kapazität und geringer Selbstentladung.

Wenn Sie den mecablitz längere Zeit nicht benutzen, entfernen Sie bitte die Batterien aus dem Gerät.

3.6.2 Batterien austauschen (Bild 1)

Die Akkus/Batterien sind leer bzw. verbraucht, wenn die Blitzfolgezeit (Zeit vom Auslösen eines Blitzes mit voller Lichtleistung, z.B. bei M, bis zum erneuten Aufleuchten der Blitzbereitschaftsanzeige) über 60 Sekunden ansteigt.

• mecablitz mit dem Hauptschalter ausschalten.
• Den Batteriefachdeckel in Pfeilrichtung schieben und aufklappen.
• Batterien bzw. Akkus in Längsrichtung entsprechend den angegebenen Batteriesymbolen einsetzen und Batteriedeckel schließen.

Achten Sie beim Einsetzen der Batterien bzw. Akkus auf die richtige Polarität gemäß den Symbolen im Batteriefach. Vertauschte Pole können zur Zerstörung des Gerätes führen!

Ersetzen Sie immer alle Batterien durch gleiche Batterien eines Herstellertyps mit gleicher Kapazität!

Verbrauchte Batterien bzw. Akkus gehören nicht in den Hausmüll! Leisten Sie einen Beitrag zum Umweltschutz und geben Sie verbrauchte Akkus bei entsprechenden Sammelstellen ab!

3.7 Ein- und Ausschalten des Blitzgerätes

Das Blitzgerät wird mit dem Hauptschalter auf dem Batteriefachdeckel eingeschaltet. In der oberen Stellung „ON“ ist das Blitzgerät eingeschaltet.

Zum Ausschalten den Hauptschalter in die untere Position schieben.

Wird das Blitzgerät längere Zeit nicht gebraucht, so empfehlen wir: Blitzgerät mit dem Hauptschalter ausschalten und die Stromquellen (Batterien, Akkus) entnehmen.

3.8 Automatische Geräteabschaltung / Auto - OFF (Bild 2)

Werksseitig ist der mecablitz so eingestellt, dass er ca. 3 Minuten -

• nach dem Einschalten,
• nach dem Auslösen eines Blitzes,
• nach dem Antippen des Kameraauslösers (nur mit SCA-Adapter aus dem System 3002),

- nach dem Ausschalten des Kamerabelichtungsmesssystems (nur mit SCA-Adapter aus dem System 3002) ...

...in den Standby-Betrieb schaltet (Auto-OFF), um Energie zu sparen und die Stromquellen vor unbeabsichtigtem Entladen zu schützen. Die Blitzbereitschaftsanzeige und die Anzeigen auf dem LC-Display verlöschen.

Die zuletzt benutzte Betriebseinstellung bleibt nach der automatischen Abschaltung erhalten und steht nach dem Einschalten sofort wieder zur Verfügung. Das Blitzgerät wird durch Drücken der Tasten „Mode“ oder „Zoom“ bzw. durch Antippen des Kameraauslösers (Wake-Up-Funktion) wieder eingeschaltet.

Wenn der mecablitz längere Zeit nicht benötigt wird, sollte das Gerät grundsätzlich immer mit dem Hauptschalter ausgeschaltet werden!

Bei Bedarf kann die automatische Geräteabschaltung deaktiviert werden, siehe Kapitel 7.1.

4. Bedienphilosophie

4.1 Auswahl und Einstellung der Blitzbetriebsart TTL / A / M

Die Blitzbetriebsart TTL, Automatik-Blitzbetrieb A oder Manueller Blitzbetrieb M wird mit der Taste Mode gewählt. Drücken Sie die Taste Mode so oft, bis die gewünschte Betriebsart durch das jeweils blinkende Symbol angezeigt wird. Die Einstellung wird sofort wirksam. Nach ca. 5 s wird das Symbol für die Betriebsart stetig (ohne Blinken) angezeigt.

Die Blitzbetriebsarten des mecablitz werden in Kapitel 5 erklärt!

4.2 Auswahl und Einstellung der Blitzparameter

Drücken Sie die Vorwahltaste so oft, bis im Display die Anzeige für den einzustellenden Blitzparameter (Zoom, Blende, manuelle Blitzbelichtungskorrektur EV, Manuelle Teillichtleistung P oder ISO) blinkt.

Während die Anzeige blinkt, stellen Sie mit den Tasten „+“ und „-“ den Wert für den jeweiligen Blitzparameter ein.

Die Einstellung wird vom mecablitz sofort übernommen.

Nach ca. 5 s wird das Symbol bzw. der Blitzparameter stetig (ohne Blinken) angezeigt.

Bei Verwendung eines SCA-Adapters aus dem System 3002 und einer Kamera, welche die Daten für die erforderlichen Blitzparameter überträgt, werden diese am mecablitz automatisch eingestellt. Dabei ist es z.B. möglich, dass Blenden- und ISO-Wert nicht angezeigt werden bzw. sich nicht verändern lassen. Dies ist keine Fehlfunktion, sondern bedeutet, dass die entsprechenden Parameter ausschließlich von den Kameraeinstellungen bestimmt werden!

Je nach gewählter Blitzbetriebsart (TTL / A / M) bzw. verwendetem SCA-Adapter sind nicht alle der oben genannten Blitzparameter anwählbar bzw. einstellbar.

Die Einstellungen zu den einzelnen Blitzparametern werden in Kapitel 6 erklärt.

4.3 Auswahl und Einstellung der Sonderfunktionen

Mit der Taste Select können in den verschiedenen Blitzbetriebsarten zusätzliche Sonderfunktionen angewählt werden:

Durch mehrfaches Drücken der Taste Select werden z.B. die Sonderfunktionen „Auto OFF“ (automatische Geräteabschaltung), Extended-Zoom Ex und je nach SCA-Adapter bzw. Kamerasystem weitere Sonderfunktionen (z.B. REAR, Synchronisation auf den 2.Verschlussvorhang) aufgerufen.

Nach Aufrufen der Sonderfunktionen blinken die Anzeige für die jeweilige Funktion und der Funktionsstatus (On oder OFF) im Display.

Während die Anzeige blinkt, stellen Sie mit den Tasten „+“ und „-“ den Funktionsstatus ein, d.h. aktivieren oder deaktivieren Sie die jeweilige Sonderfunktion.

Die Einstellung wird vom mecablitz sofort übernommen.

Nach ca. 5 s wird auf die normale Anzeige zurückgeschaltet.

Die Blitzsonderfunktionen werden in Kapitel 7 bzw. der Bedienungsanleitung des SCA-Adapters erklärt!

5. Betriebsarten des mecablitz

Die Verschlusszeit der Kamera muss stets auf die Blitzsynchronzeit der Kamera (siehe Kamerabedienungsanleitung) oder eine längere Zeit eingestellt werden! Wenn der mecablitz mit einem SCA-Adapter ausgerüstet ist, erfolgt je nach Kameratyp und Kamerabetriebsart eine automatische Umschaltung bzw. Begrenzung der Verschlusszeit auf die Blitzsynchronzeit (siehe Bedienungsanleitung des SCA-Adapters und der Kamera).

5.1 TTL-Blitzbetrieb (Bild 3)

Für den TTL-Blitzbetrieb muss der mecablitz mit einem geeigneten SCA-Adapter ausgerüstet sein. Der TTL-Blitzbetrieb kann nur mit solchen Kameras ausgeführt werden, die den TTL-Blitzbetrieb auch unterstützen! Mit dem Standardfuß 301 (nur Mittenkontakt bzw. Synchronkabel-Buchse) ist kein TTL-Blitzbetrieb möglich! Wenn der mecablitz mit einer Kamera bzw. einem SCA-Adapter oder dem Standardfuß 301 betrieben wird, die den TTL-Blitzbetrieb nicht unterstützen, wird beim Betätigen des Kameraauslösers ein ungeregelter Blitz mit voller Lichtleistung abgegeben!

Zum Testen der TTL-Funktion muss sich ein Stück Film in der Kamera befinden!

Im TTL-Blitzbetrieb erreichen Sie auf einfache Art sehr gute Blitzlichtaufnahmen. In dieser Blitzbetriebsart wird die Belichtungsmessung von einem Sensor in der Kamera vorgenommen. Dieser misst das durchs Objektiv (TTL = „Trough The Lens“) auf den Film auftreffende Licht. Beim Erreichen der erforderlichen Lichtmenge sendet die Kameraelektronik ein Stopp-Signal an den mecablitz und die Lichtabstrahlung wird sofort unterbrochen. Der Vorteil dieses Blitzbetriebes liegt darin, dass alle Faktoren, welche die Belichtung des Films beeinflussen (Aufnahmefilter, Blenden- und Brennweitenänderungen bei Zoom-Objektiven, Auszugsverlängerungen für Nahaufnahmen usw.), automatisch bei der Regelung des Blitzlichtes berücksichtigt werden. Sie brauchen sich nicht um die Blitzeinstellung zu kümmern, die Kameraelektronik sorgt automatisch für die richtige Blitzlichtdosierung. Für die Reichweite des Blitzlichtes beachten Sie die entsprechende Anzeige im LC-Display des mecablitz

(siehe Kapitel 10.1). Bei einer korrekt belichteten Blitzlichtaufnahme erscheint für ca. 3 s am LC-Display des mecablitz die „o.k.“-Anzeige (siehe Kapitel 9). Der TTL-Blitzbetrieb wird in der Regel von allen Kamerabetriebsarten, z.B. Programm P (Vollprogramm bzw. „grüne Einstellung“), Zeitautomatik („A“ bzw. „Av“), Blendenautomatik („T“, „Tv“ oder „S“), Motiv-Programme (Landschaft, Porträt, Sport usw.), Manuell „M“ usw. unterstützt.

Beachten Sie bei der Filmauswahl, ob es für Ihre Kamera Einschränkungen hinsichtlich der maximalen Filmempfindlichkeit bzw. ISO-Zahl (z.B. maximal ISO 1000) für den TTL-Blitzbetrieb gibt (siehe Kamerabedienungsanleitung)!

Einstellvorgang für den TTL-Blitzbetrieb

• mecablitz mit dem Hauptschalter einschalten.
• Taste Mode so oft drücken, bis im LC-Display TTL blinkt.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

Bei Verwendung eines SCA-Adapters aus dem System SCA 3002 wird mit verschiedenen Kameratypen der TTL-Blitzbetrieb im Programm P, Vollprogramm oder „grüne Einstellung“, bzw. den Motiv-Programmen der TTL-Blitzbetrieb automatisch am mecablitz aktiviert (siehe Bedienungsanleitung des SCA-Adapters).

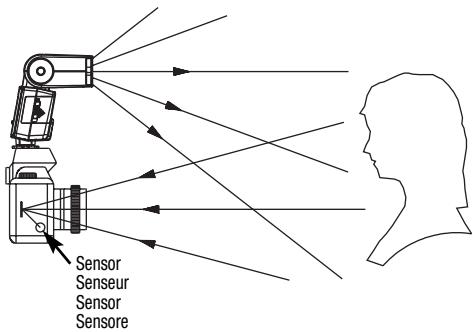

5.1.1 Automatisches TTL-Aufhellblitzen bei Tageslicht (Bild 4 und 5)

Bei den meisten Kameratypen wird im Vollprogramm, in der Programm-automatik „P“ Vollprogramm bzw. „grüne Einstellung“ und den Motiv-Programmen bei Tageslicht automatisch der Aufhellblitzbetrieb aktiviert (siehe Kamerabedienungsanleitung).

Mit dem Aufhellblitz können Sie lästige Schatten beseitigen und bei Gegenlichtaufnahmen eine ausgewogene Belichtung zwischen Motiv und Bildhintergrund erreichen. Ein computergesteuertes Messsystem der Kamera sorgt für die geeignete Kombination von Verschlusszeit, Arbeitsblende und Blitzleistung.

Achten Sie darauf, dass die Gegenlichtquelle nicht direkt ins Objektiv scheint. Das TTL-Messsystem der Kamera würde dadurch getäuscht!

Eine Einstellung oder Anzeige für den automatischen TTL-Aufhellblitzbetrieb am mecablitz erfolgt in diesem Fall nicht.

5.1.2 Matrixgesteuerter TTL-Aufhellblitzbetrieb mit Nikon-Kameras Diese Betriebsart ist nur mit einer geeigneten Nikon-Kamera zusammen mit dem SCA-Adapter SCA 3402 anwählbar und ausführbar.

Verschiedene Nikon-Kameras unterstützen den Matrixgesteuerten Aufhell-Blitzbetrieb (siehe Kamerabedienungsanleitung). In dieser Blitzbetriebsart werden Motiv- und Hintergrundbeleuchtung automatisch aufeinander abgestimmt, ohne dass das Motiv selbst überbelichtet wird. Die Belichtungseinstellung für das Umgebungslicht wird von der Kamera mit Matrixmessung ermittelt.

Je nach Kameratyp erfolgt die Einstellung und Anzeige dieser Aufhell-Blitzbetriebsart entweder am Blitzgerät oder an der Kamera (siehe Kamerabedienungsanleitung).

Bei Kameras, die keine digitalen Daten an den mecablitz übertragen, erfolgt die Einstellung an der Kamera selbst bzw. wird diese Blitzbetriebsart von der Kamera automatisch aktiviert (siehe Kamerabedienungsanleitung und Bedienungsanleitung des SCA-Adapters). Eine Einstellung und Anzeige am mecablitz ist in diesem Fall nicht möglich.

Einstellvorgang für den „Matrixgesteuerten TTL-Aufhellblitzbetrieb“ am mecablitz:

• mecablitz mit dem Hauptschalter einschalten.
• Auslöser der Kamera antippen, damit ein Datenaustausch zwischen Blitz und Kamera stattfinden kann.
• Taste „Mode“ so oft drücken, bis im LC-Display „TTL“ blinkt.
• Während „TTL“ blinkt, Taste „+“ drücken und den Aufhellblitzbetrieb aktivieren. Im Display erscheint dabei das Symbol für diese Betriebsart
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

Deaktivierung des „Matrixgesteuerten TTL-Aufhellblitzbetriebs“ am mecablitz:

• mecablitz mit dem Hauptschalter einschalten.
• Auslöser der Kamera antippen, damit ein Datenaustausch zwischen Blitz und Kamera stattfinden kann.
• Taste „Mode“ so oft drücken, bis im LC-Display „TTL“ und 📶 blinken.
• Während „TTL“ blinkt, Taste „-“ drücken und damit den Aufhellblitzbetrieb deaktivieren. Im Display verlischt dabei das Symbol 📄 für diese Betriebsart.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

5.2 Automatik-Blitzbetrieb

Im Automatik-Blitzbetrieb misst ein Fotosensor im mecablitz das vom Motiv reflektierte Licht. Der mecablitz unterbricht die Blitzlichtabstrahlung beim Erreichen der für eine korrekt belichtete Aufnahme erforderlichen Lichtmenge. Dadurch muss bei einer Entfernungsänderung keine neue Blendenberechnung und Einstellung vorgenommen werden, solange sich das Objekt nicht außerhalb der angezeigten max. Reichweite befindet.

Der Fotosensor des mecablitz muss auf das Motiv gerichtet sein, gleichgültig wohin der Blitzreflektor geschwenkt ist. Der Fotosensor hat einen Messwinkel von 25° und misst nur während der eigenen Lichtabstrahlung des mecablitz. Bei einer korrekt belichteten Aufnahme erscheint im Display des mecablitz für ca. 3 s die Anzeige „o.k.“ (siehe Kapitel 9).

Der Automatik-Blitzbetrieb ist mit einem SCA-Adapter des Systems SCA 300 bzw. SCA 3002 und mit dem Standardfuß 301 möglich.

Verschiedene Kameras unterstützen den mecablitz im Automatik-Blitzbetrieb mit einem SCA-Adapter nicht (siehe Bedienungsanleitung von Kamera und SCA-Adapter). In diesem Fall sollte der mecablitz mit dem Standardfuß 301 ausgerüstet werden.

Kamera in die Betriebsart Zeitautomatik („A“ oder „Av“) bzw. in die manuelle Betriebsart „M“ schalten. Blende und Verschlusszeit (bei „M“) sind an der Kamera entsprechend der Aufnahmesituation zu wählen (siehe Kamerabedienungsanleitung).

Wenn der mecablitz mit einem SCA-Adapter aus dem System SCA 3002 ausgerüstet ist und die Kamera automatisch den Blendenwert an das Blitzgerät überträgt, kann der mecablitz auch in den Kamerabetriebsarten Programmautomatik P (bzw. Vollprogramm, „grüne Einstellung“ und Motiv-Programme) bzw. in der Blendenautomatik („Tv“, „T“ oder „S“) eingesetzt werden (siehe Bedienungsanleitung des SCA-Adapters).

Einstellvorgang für den Automatik-Blitzbetrieb

• mecablitz mit SCA-Adapter oder Standardfuß 301 ausrüsten und auf die Kamera montieren.
• Kamera gemäß den Angaben ihrer Bedienungsanleitung einstellen.
• mecablitz mit dem Hauptschalter einschalten.
• Taste "Mode" so oft drücken, bis im Display A blinkt.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das Display auf die normale Anzeige zurück.

Das Motiv sollte sich im Bereich von etwa 40 % bis 70 % des im LC-Display angezeigten maximalen Entfernungswertes befinden (siehe Kapitel 10.1). Damit wird der Elektronik genügend Spielraum zum Ausgleich gegeben. Vorsicht bei Zoom-Objektiven! Diese können bauartbedingt einen Lichtverlust von bis zu einer Blendenstufe verursachen. Sie können auch bei unterschiedlichen Brennweiteneinstellungen verschiedene effektive Blendenwerte haben. Dies können Sie gegebenenfalls durch manuelle Korrektur der Blendeneinstellung bzw. durch eine manuelle Blitzbelichtungskorrektur kompensieren!

5.2.1 Aufhellblitzen im Automatik-Betrieb

Ermitteln Sie mit dem Kamerabelichtungsmesser oder einem externen Handbelichtungsmesser die notwendige Blende und die Verschlusszeit für eine normale Belichtung. Wenn möglich, messen Sie dabei den Motiv-Hintergrund getrennt vom Motiv mit dem Belichtungsmesser an.

Dabei ist darauf zu achten, dass die Kameraverschlusszeit gleich oder länger der kürzesten Blitzsynchronzeit (siehe Kamerabedienungsanleitung) der Kamera ist.

Beispiel:

Ermittelte Blende = 8;

Ermittelte Kameraverschlusszeit = 1/60 Sek.

Blitzsynchronzeit der Kamera z. B. 1/100 Sek. (siehe Kameraanleitung).

Die beiden ermittelten Werte für Blende und Verschlusszeit können an der Kamera eingestellt werden, da die Kameraverschlusszeit länger ist als die Blitzsynchronzeit der Kamera.

Um eine abgestufte Aufhellung zu erreichen, um z. B. den Charakter der Schatten zu erhalten, empfiehlt sich, am Blitzgerät einen manuellen Korrek- turwert von -1 EV (Blendenwert) bis -1,7 EV einzustellen (siehe Kapitel 6.4.3).

Achten Sie darauf, dass die Gegenlichtquelle nicht direkt auf den Sensor des mecablitz scheint. Das Messsystem des mecablitz würde dadurch getäuscht!

5.3 Manueller Blitzbetrieb

Mit verschiedenen Kameras wird in der Programmautomatik „P“, Vollautomatik bzw. „grüne Einstellung“ und den Motiv-Programmen der mecablitz automatisch auf den TTL-Blitzbetrieb umgeschaltet, wenn der mecablitz mit einem Adapter aus dem System SCA 3002 ausgerüstet ist. Der manuelle Blitzbetrieb ist dann nicht möglich! Gegebenenfalls rüsten Sie für den manuellen Blitzbetrieb den mecablitz mit dem Standardfuß 301 aus.

Im manuellen Blitzbetrieb erfolgt keine Belichtungskontrollanzeige auf dem LC-Display des mecablitz!

Die Kamera ist in die Betriebsart Zeitautomatik („A“ oder „Av“) bzw. in die manuelle Betriebsart „M“ zu schalten. Blende und Verschlusszeit (bei „M“) sind an der Kamera entsprechend der Aufnahmesituation zu wählen (siehe Kamerabedienungsanleitung).

Einstellvorgang für den manuellen Blitzbetrieb M

• mecablitz mit dem Hauptschalter einschalten.
• Taste "Mode" so oft drücken, bis im LC-Display M und der manuelle Teillichtleistungswert P (im Beispiel 1/1 für volle Lichtleistung) blinkt.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

Im LC-Display des mecablitz erfolgt anstelle der Blendenanzeige die Anzeige für die gewählte manuelle Teillichtleistung!

5.3.1 Manueller Blitzbetrieb M mit voller Lichtleistung

In dieser Betriebsart wird vom Blitzgerät stets ein ungeregelter Blitz mit voller Lichtleistung (P 1/1) abgegeben. Die Anpassung an die Aufnahmesituation erfolgt durch die Blendeneinstellung an der Kamera. Im LC-Display des mecablitz wird die Entfernung vom Blitzgerät zum Motiv angezeigt, die für eine korrekte Blitzbelichtung einzuhalten ist (siehe auch Kapitel 10.1).

5.3.2 Manueller Blitzbetrieb M mit einer Teillichtleistung „P“

Bei Bedarf kann die manuelle Lichtleistung des mecablitz reduziert werden. Dazu kann am mecablitz eine Teillichtleistung „P“ eingestellt werden. Siehe hierzu Kapitel 6.5.

6. Blitzparameter des mecablitz

Für eine korrekte Funktion des mecablitz ist es erforderlich, dass verschiedene Blitzparameter wie Zoomposition des Blitzreflektors, Blende und Filmempfindlichkeit ISO an die Einstellungen der Kamera angepasst werden.

Zusätzlich ist bei bestimmten Blitzbetriebsarten die Einstellung einer manuellen Blitzbelichtungskorrektur EV bzw. einer manuellen Teillichtleistung P möglich.

Beim Betrieb des mecablitz mit einem SCA-Adapter aus dem System SCA 3002 können verschiedene Blitzparameter wie z.B. Zoomposition, Blende und ISO automatisch von der Kamera an den mecablitz übertragen und eingestellt werden. Dazu muss die Kamera einen entsprechenden digitalen Datenaustausch mit dem SCA-Adapter bzw. dem mecablitz unterstützen. Einzelheiten entnehmen Sie der Bedienungsanleitung des SCA-Adapters.

Beim Betrieb des mecablitz mit einem Adapter aus dem System SCA 300 bzw. dem Standardfuß 301 müssen die Blitzparameter von Hand am mecablitz eingestellt werden.

6.1 Zoomposition des Blitzreflektors

Die Anpassung der Zoomposition des Blitzreflektors kann für Objektivbrennweiten ab 28 mm (Kleinbildformat 24 x 36) erfolgen. Für Objektive mit Brennweiten ab 20 mm kann eine Weitwinkelstreuscheibe (Sonderzubehör, siehe Kapitel 14) verwendet werden.

Es stehen folgende Zoompositionen zur Verfügung:

6.1.1 Automatische Zoom-Anpassung

Wenn der mecablitz mit einem SCA-Adapter aus dem System SCA 3002 ausgerüstet ist und mit einer Kamera betrieben wird, welche die Daten für die Objektivbrennweite an das Blitzgerät meldet, passt sich die Zoomposition seines Reflektors automatisch der Objektivbrennweite an. Im Display des mecablitz wird Auto Zoom und die Reflektorposition (mm) angezeigt.

Die automatische Zoom-Anpassung kann für Objektivbrennweiten ab 28 mm erfolgen. Wird eine Brennweite von weniger als 28 mm eingesetzt, so blinkt im LC-Display die Anzeige „28“ mm als Warnhinweis, dass die Aufnahme vom mecablitz an den Bildrändern nicht vollständig ausgeleuchtet werden kann.

6.1.2 Manuelle Zoom-Anpassung

Wird der mecablitz mit einem SCA-Adapter aus dem System SCA 300 oder dem Standardfuß 301 oder einer Kamera ohne Möglichkeit der Übertragung der Brennweitendaten benutzt, muss die Zoom-Position des Blitzreflektors manuell eingestellt werden. Im Display wird dabei M.Zoom angezeigt.

Einstellvorgang

- Drücken Sie die Vorwahltaste ↗, bis die Anzeige für die Reflektorposition (mm) blinkt.

- Während die Anzeige blinkt, stellen Sie mit den Tasten „+“ und „-“ die gewünschte Position des Zoomreflektors ein. Die Einstellung wird vom mecablitz sofort übernommen.

- Nach ca. 5 s wird auf die normale Anzeige zurückgeschaltet.

- Die Wahl der Position des Zoomreflektors richtet sich nach der verwendeten Objektivbrennweite (dem Kleinbildformat 24 x 36 entsprechend). Die Zoomposition des Reflektors sollte der Objektivbrennweite bzw. dem nächst kleineren Wert entsprechen.

Wenn Sie ein Zoom-Objektiv benutzen und nicht unbedingt immer die volle Leitzahl und Reichweite des mecablitz benötigen, können Sie die Position des Zoomreflektors auf der Anfangsbrennweite des Zoomobjektivs belassen. Damit ist garantiert, dass Ihr Bild immer vollständig ausgeleuchtet wird. Sie sparen sich damit die fortwährende Anpassung an die Objektivbrennweite.

Beispiel:

Sie benutzen ein Zoomobjektiv mit einem Brennweitenbereich von 35 mm bis 105 mm. In diesem Beispiel stellen Sie die Position des Zoomreflektors auf 35 mm!

6.1.3 Manuelle Verstellung der Zoomposition bei Auto Zoom

Die Zoomposition des Reflektors kann auch beim Betrieb des mecablitz mit einem Adapter aus dem System SCA 3002 und einer Kamera, die Daten überträgt, verändert werden, um z.B. bestimmte Beleuchtungseffekte zu erzielen (z.B. hot-spot usw.):

Anwahl der gewünschten Zoomposition siehe oben.

Nach dem Speichern wird nun M.Zoom neben der Zoomposition (mm) im Display angezeigt.

Falls die Zoomposition nach dem automatischen Speichern im Display weiterhin blinkt, so ist dies eine Warnanzeige, dass mit der gewählten Zoom-

position die Aufnahme an den Bildrändern nicht vollständig ausgeleuchtet wird. Wählen Sie in diesem Fall einen kleineren Wert für die Zoomposition des mecablitz.

Rückstellung auf Auto-Zoom-Betrieb

• Drücken Sie die Vorwahltaste ↗, bis die Anzeige für die Reflektor-position (mm) blinkt.
• Während die Anzeige blinkt, die Taste „+“ so oft drücken, bis im Display Auto Zoom angezeigt wird. Dabei muss das Belichtungssystem der Kamera aktiviert sein (dazu z.B. den Kameraauslöser antippen), damit ein Datenaustausch erfolgen kann.
  • Die Einstellung wird vom mecablitz sofort übernommen.
• Nach ca. 5 s wird auf die normale Anzeige zurückgeschaltet.

6.2 Blendenwert

6.2.1 Automatische Blendenanpassung

Wenn der mecablitz mit einem SCA-Adapter aus dem System SCA 3002 ausgerüstet ist und mit einer Kamera betrieben wird, welche die Daten für die eingestellte Blende an das Blitzgerät meldet, passt sich die Blende des mecablitz automatisch an.

Bei verschiedenen Kameratypen wird die Blende im Display des mecablitz nicht angezeigt bzw. kann die Blende nicht verstellt werden (siehe Bedienungsanleitung des SCA-Adapters).

In der Manuellen Betriebsart M des mecablitz wird anstelle des Blendenwertes die gewählte Teillichtleistung angezeigt!

6.2.2 Manuelle Blendenanpassung

Wird der mecablitz mit einem SCA-Adapter aus dem System SCA 300 oder dem Standardfuß 301 oder einer Kamera ohne Möglichkeit der Übertragung der Blendendaten benutzt, muss die Blende des mecablitz manuell eingestellt werden.

Einstellvorgang

• Drücken Sie die Vorwahltaste ↗, bis die Anzeige für den Blendenwert blinkt.
• Während die Anzeige blinkt, stellen Sie mit den Tasten „+“ und „-“ den gewünschten Blendenwert ein. Die Einstellung wird vom mecablitz sofort übernommen.
• Nach ca. 5 s wird auf die normale Anzeige zurückgeschaltet.

Der mecablitz muss auf den Blendenwert eingestellt werden, der an der Kamera bzw. am Objektiv eingestellt ist.

6.3 Filmempfindlichkeit ISO

6.3.1 Automatische Anpassung des ISO-Wertes

Wenn der mecablitz mit einem SCA-Adapter aus dem System SCA 3002 ausgerüstet ist und mit einer Kamera betrieben wird, welche die Daten für die eingestellte Filmempfindlichkeit ISO an das Blitzgerät meldet, passt sich der ISO-Wert des mecablitz automatisch an.

Bei verschiedenen Kameratypen wird der ISO-Wert im Display des mecablitz nicht angezeigt bzw. kann der ISO-Wert nicht verstellt werden (siehe Bedienungsanleitung des SCA-Adapters).

6.3.2 Manuelle Anpassung des ISO-Wertes

Wird der mecablitz mit einem SCA-Adapter aus dem System SCA 300 oder dem Standardfuß 301 oder einer Kamera ohne Möglichkeit der Übertragung der Filmempfindlichkeit ISO benutzt, muss der ISO-Wert des mecablitz manuell eingestellt werden.

Einstellvorgang

• Drücken Sie die Vorwahltaste ↗, bis die Anzeige für den ISO-Wert blinkt.
• Während die Anzeige blinkt, stellen Sie mit den Tasten „+“ und „-“ den gewünschten ISO-Wert ein. Die Einstellung wird vom mecablitz sofort übernommen.
• Nach ca. 5 s wird auf die normale Anzeige zurückgeschaltet.

Der mecablitz muss auf den ISO-Wert eingestellt werden, der an der Kamera eingestellt ist. Beachten Sie dabei die Filmempfindlichkeit ISO des eingelegten Films!

6.4 Manuelle Blitzbelichtungskorrektur

Die TTL-Blitzbelichtungsautomatik der meisten Kameras und die Automatik-Lichtregelung des mecablitz ist auf einen Reflexionsgrad des Motivs von 25 % (durchschnittlicher Reflexionsgrad von Blitzmotiven) abgestimmt. Ein dunkler Hintergrund, der viel Licht absorbiert, oder ein heller Hintergrund, der stark reflektiert, können zu Über- bzw. Unterbelichtung des Motivs führen.

Um den oben genannten Effekt zu kompensieren, kann die Blitzbelichtungs- automatik mit einem manuellen Korrekturwert an die Aufnahmesituation angepasst werden. Die Höhe des Korrekturwertes ist vom Kontrast zwischen Motiv und Bildhintergrund abhängig!

Dunkles Motiv vor hellem Bildhintergrund: Positiver Korrekturwert (etwa 1 bis 2 Blendenwerte). Helles Motiv vor dunklem Bildhintergrund: Negativer Korrekturwert (etwa -1 bis -2 Blendenwerte). Beim Einstellen eines Korrekturwertes kann sich die Reichweitenanzeige im LC-Display des mecablitz ändern und dem Korrekturwert angepasst werden (unter anderem abhängig von SCA-Adapter und Kameratyp)!

Vergessen Sie nicht, die manuelle Blitzbelichtungskorrektur nach der Aufnahme wieder zu löschen!

6.4.1 Manuelle Blitzbelichtungskorrektur im TTL-Blitzbetrieb

Der mecablitz muss mit einem SCA-Adapter aus dem System SCA 3002 ausgerüstet sein. Am mecablitz muss der TTL-Blitzbetrieb eingestellt werden.

Die Kamera muss die Einstellung eines manuellen Korrekturwertes am mecablitz unterstützen. Bei verschiedenen Kameras ist die Einstellung eines manuellen Korrekturwertes für die TTL-Blitzbelichtung nur an der Kamera selbst möglich. Die Einstellung am mecablitz ist dann nicht möglich bzw. bleibt wirkungslos (siehe Bedienungsanleitung des SCA-Adapters bzw. der Kamera).

Eine Belichtungskorrektur durch Verändern der Objektivblende ist nicht möglich, da die Belichtungsautomatik der Kamera die geänderte Blende wiederum als normale Arbeitsblende betrachtet.

6.4.2 Manuelle Blitzbelichtungskorrektur im Automatik-Blitzbetrieb A Der mecablitz ist mit einem SCA-Adapter oder dem Standardfuß 301 ausgerüstet. Am mecablitz muss der Automatik-Blitzbetrieb A eingestellt werden.

6.4.3 Einstellvorgang

• Am mecablitz den TTL-Blitzbetrieb bzw. Automatik-Blitzbetrieb A einstellen.
• Am mecablitz die Vorwahltaste 📋, so oft drücken, bis im Display EV und der Korrekturwert (an Stelle des Blendenwertes) blinken.
• Während die entsprechenden Anzeigen blinken, mit den Tasten „+“ und „-“ den gewünschten Korrekturwert einstellen (im Beispiel Korrekturwert = -0,7 Blendenwerte).
  • Die Einstellung wird sofort wirksam.
• Nach ca. 5 s wechselt die Anzeige: Statt des Korrekturwertes wird wieder die Blende angezeigt. Zum Hinweis, dass ein Korrekturwert eingestellt ist, blinkt im Display die Anzeige EV.

6.4.4 Löschen des Korrekturwertes

• Am mecablitz die Vorwahltaste so oft drücken, bis im Display „EV“ und der Korrekturwert (an Stelle des Blendenwertes) blinken.
• Während die entsprechenden Anzeigen blinken, mit den Tasten „+“ und „-“ für den Korrekturwert 0.0 einstellen.
  • Die Einstellung wird sofort wirksam.
• Nach ca. 5 s wechselt die Anzeige: Statt des Korrekturwertes wird wieder die Blende angezeigt. Der Hinweis auf einen Korrekturwert EV erscheint im Display nicht mehr.

6.5 Einstellung einer manuellen Teillichtleistung

In dieser Betriebsart wird vom Blitzgerät stets ein ungeregelter Blitz mit einem Teil der vollen Lichtleistung abgegeben. Die Anpassung an die Aufnahme-situation erfolgt durch Auswahl einer Teillichtleistung und die Blendeneinstellung an der Kamera. Im LC-Display des mecablitz wird die Entfernung vom Blitzgerät zum Motiv angezeigt, die für eine korrekte Blitzbelichtung einzuhalten ist (siehe auch Kapitel 10.1.4).

Einstellvorgang

• mecablitz mit dem Hauptschalter einschalten.
• Vorwahltaste so oft drücken, bis im LC-Display die Anzeige P und die Teillichtleistung blinkt.
• Während die Anzeige blinkt, stellen Sie mit den Tasten „+“ und „-“ den Wert für die gewünschte Teillichtleistung (in nebenstehendem Beispiel P 1/8) ein.
  • Die Einstellung wird sofort wirksam.
• Nach ca. 5 s wird die Anzeige für die Teillichtleistung stetig (ohne Blinken) angezeigt.
  Im LC-Display des mecablitz erfolgt anstelle der Blendenanzeige die Anzeige für die gewählte manuelle Teillichtleistung!

7. Sonderfunktionen des mecablitz

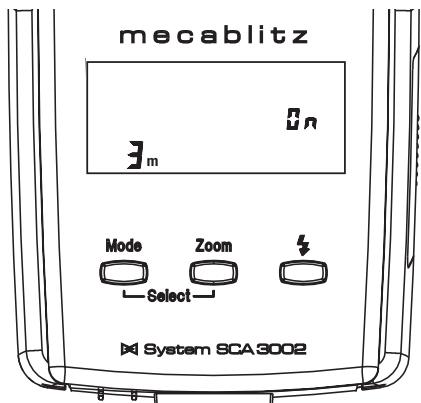

7.1 Automatische Geräteabschaltung

Ausschalten der automatischen Geräteabschaltung

• mecablitz mit dem Hauptschalter einschalten.
• Taste Select so oft drücken, bis im LC-Display des mecablitz 3m (für 3 Minuten) angezeigt wird.
• Taste „-“ so oft drücken, bis im LC-Display des mecablitz OFF blinkt.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

Einschalten der automatischen Geräteabschaltung

• mecablitz mit dem Hauptschalter einschalten.
• Taste Select so oft drücken, bis im LC-Display des mecablitz 3m (für 3 Minuten) angezeigt wird.
• Taste „+“ so oft drücken, bis im LC-Display des mecablitz On blinkt.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

7.2 Blitzsynchronisation

7.2.1 Normalsynchronisation (Bild 6)

Mit SCA-Adapter und Standardfuß 301 möglich.

Bei der Normalsynchronisation wird der mecablitz zum Beginn der Verschlusszeit ausgelöst (Synchronisation auf den 1. Verschlussvorhang). Die Normalsynchronisation ist der Standardbetrieb und wird von allen Kameras ausgeführt. Sie ist für die meisten Blitzaufnahmen geeignet. Die Kamera wird abhängig von ihrer Betriebsart auf die Synchronzeit umgeschaltet (nur mit geeignetem SCA-Adapter; Sonderzubehör). Üblich sind Zeiten zwischen 1/30 s und 1/125 s (siehe Kamerabedienungsanleitung). Am mecablitz erfolgt keine Einstellung bzw. Anzeige für diesen Betrieb.

7.2.2 Synchronisation auf den 2.Verschlussvorhang (REAR-Betrieb) (Bild 7) Nur mit geeignetem SCA-Adapter und geeigneter Kamera möglich!

Verschiedene Kameras bieten die Möglichkeit zur Synchronisation auf den 2. Verschlussvorhang (REAR-Betrieb). Dabei wird der mecablitz erst zum Ende der Verschlusszeit ausgelöst. Dies ist vor allem bei Belichtungen mit langen Verschlusszeiten (länger als z.B. 1/30 Sekunde) und bewegten Motiven mit eigener Lichtquelle von Vorteil, weil bewegte Lichtquellen dann einen Lichtschweif hinter sich herziehen, anstatt ihn - wie beim Synchronisieren auf den 1. Verschlussvorhang - vor sich aufzubauen. Mit dem Synchronisieren auf den 2. Verschlussvorhang wird somit bei bewegten Lichtquellen eine „natürlichere“ Wiedergabe der Aufnahmesituation bewirkt!

In Abhängigkeit von ihrer Betriebsart und des SCA-Adapters steuert die Kamera längere Verschlusszeiten als ihre Synchronzeit ein.

Bei verschiedenen Kameratypen muss der REAR-Betrieb an der Kamera selbst aktiviert werden. Eine Einstellung am mecablitz ist dann nicht möglich, bzw. bleibt wirkungslos. Näheres entnehmen Sie der Bedienungsanleitung des SCA-Adapters bzw. der Kamerabedienungsanleitung.

Einschalten des REAR-Betriebes

• Taste Select so oft drücken, bis im LC-Display REAR erscheint.
• Taste „+“ so oft drücken, bis im LC-Display On blinkt.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

Das Symbol REAR für die Synchronisation auf den zweiten Verschlussvorhang bleibt nach der Einstellung im LC-Display des mecablitz angezeigt!

Verwenden Sie bei langen Verschlusszeiten ein Stativ, um verwackelte Aufnahmen zu vermeiden. Diese Funktion nach der Aufnahme wieder ausschalten, da sich sonst auch für die „normalen“ Blitzlichtaufnahmen unerwünscht lange Verschlusszeiten ergeben können.

Ausschalten des REAR-Betriebes

• Taste Select so oft drücken, bis im LC-Display REAR erscheint.
• Taste „-“ so oft drücken, bis im LC-Display OFF blinkt.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

Das Symbol REAR für die Synchronisation auf den zweiten Verschlussvorhang wird am Display des mecablitz nicht mehr angezeigt! Der mecablitz wird dann wieder auf den 1. Verschlussvorhang synchronisiert (Normal-synchronisation).

7.2.3 Langzeitsynchronisation / SLOW

Verschiedene Kameras bieten in bestimmten Betriebsarten die Möglichkeit, zum Blitzbetrieb mit Langzeitsynchronisation. Diese Betriebsart bietet die Möglichkeit bei geringer Umgebungshelligkeit den Bildhintergrund stärker zur Geltung zu bringen. Erreicht wird dies durch Kameraverschlusszeiten, die dem Umgebungslicht angepasst sind. Dabei werden von der Kamera automatisch Verschlusszeiten, die länger als die Blitzsynchronzeit sind, eingesteuert. Bei verschiedenen Kameras wird die Langzeitsynchronisation in bestimmten Kameraprogrammen (z.B. Nachtaufnahme-Programm) automatisch aktiviert (siehe Kamerabedienungsanleitung). Am mecablitz erfolgt keine Einstellung bzw. Anzeige für diesen Betrieb.

Verwenden Sie bei langen Verschlusszeiten ein Stativ, um verwackelte Aufnahmen zu vermeiden!

7.3 Extended-Zoom-Betrieb

Der Extended-Zoom-Betrieb wird nur mit SCA-Adaptern aus dem System SCA 3002 unterstützt! Die Kamera muss dabei die Daten für die Objektivbrennweite an das Blitzgerät bzw. den SCA-Adapter übertragen (siehe Bedienungsanleitung des SCA-Adapters)!

Beim Extended-Zoom-Betrieb Ex wird die Reflektorposition des mecablitz um eine Stufe gegenüber der Objektiv-Brennweite der Kamera reduziert! Die resultierende großflächigere Ausleuchtung sorgt in Räumen für zusätzliches Streulicht (Reflexionen) und damit für eine weichere Blitzlicht-Ausleuchtung.

Beispiel für den Extended-Zoom-Betrieb:

Die Objektiv-Brennweite an der Kamera beträgt 35 mm. Im Extended-Zoom-Betrieb steuert der mecablitz auf die Reflektorposition 28 mm. Im LC-Display wird jedoch weiterhin 35 mm angezeigt!

Der Extended-Zoom-Betrieb ist nur in der Betriebsart „Auto Zoom“ mit Objektivbrennweiten ab 35 mm (Kleinbildformat 24 x 36) möglich. Da die Anfangsposition des Zoomreflektors 28 mm beträgt, wird bei Objektivbrennweiten von weniger als 35 mm im LC-Display „28“ mm blinkend angezeigt. Dies ist ein Warnhinweis, dass eine für den Extended-Zoom-Betrieb erforderliche Reflektorposition von 24 mm nicht angesteuert werden kann.

Aufnahmen mit Objektivbrennweiten von 28 mm bis 35 mm werden auch im Extended-Zoom-Betrieb vom mecablitz korrekt ausgeleuchtet!

Einschalten des Extended-Zoom-Betriebes

• Taste Select so oft drücken, bis im LC-Display „Ex“ erscheint.
• Taste „+“ so oft drücken, bis im LC-Display „On“ blinkt.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

Das Symbol „Ex“ für den Extended-Zoom-Betrieb bleibt nach der Einstellung im LC-Display des mecablitz angezeigt!

Beachten Sie, dass sich durch die breitere Ausleuchtung im Extended-Zoom-Betrieb eine geringere Blitzreichweite ergibt!

Ausschalten des Extended-Zoom-Betriebes

• Taste Select so oft drücken, bis im LC-Display „Ex“ erscheint.
• Taste „-“ so oft drücken, bis im LC-Display "OFF" blinkt.
• Die Einstellung wird sofort wirksam. Nach ca. 5 s schaltet das LC-Display auf die normale Anzeige zurück.

Das Symbol „Ex“ für den Extended-Zoom-Betrieb wird nach dem Speichern im LC-Display des mecablitz nicht mehr angezeigt!

8. Blitzbereitschaftsanzeige

Bei aufgeladenem Blitzkondensator leuchtet am mecablitz die Blitzbereitschaftsanzeige auf und zeigt damit die Blitzbereitschaft an. Das bedeutet, dass für die nächste Aufnahme Blitzlicht verwendet werden kann. Wird eine Aufnahme gemacht, bevor die Anzeige für die Blitzbereitschaft erscheint, so wird das Blitzgerät nicht ausgelöst, und die Aufnahme unter Umständen falsch belichtet.

Wenn der mecablitz mit einem geeigneten SCA-Adapter ausgerüstet ist, wird in Abhängigkeit vom Kameratyp die Blitzbereitschaft automatisch an die Kamera übertragen und sorgt z.B. für eine entsprechende Anzeige im Kamerasucher und die Umschaltung der Kamera auf die Blitzsynchronzeit (siehe hierzu die Bedienungsanleitung des SCA-Adapters und der Kamera).

9. Belichtungskontrollanzeige

Die Belichtungskontrollanzeige „o.k.“ wird für ca. 3 s im Display angezeigt, wenn die Aufnahme im TTL-Blitzbetrieb oder Automatik-Blitzbetrieb A richtig belichtet wird/wurde. Dabei wird automatisch gleichzeitig die Beleuchtung des LC-Displays aktiviert.

Damit haben Sie im Automatik-Blitzbetrieb die Möglichkeit, besonders beim indirekten Blitzen mit schwer vorausbestimmbaren Reflexionsverhältnissen durch einen von Hand ausgelösten Probeblitz die geeignete Blende zu ermitteln.

Der Probeblitz kann mit der Handauslösetaste ✉ ausgelöst werden. Bleibt die Belichtungskontrollanzeige „o.k.“ aus, so müssen Sie die nächst kleinere Blendenzahl einstellen oder die Entfernung zur Reflexfläche bzw. zum Motiv verkleinern und den Probeblitz wiederholen.

Halten Sie beim Probeblitz das Blitzgerät mit dem eingebauten Fotosensor so wie bei der späteren Aufnahme.

Diese Möglichkeit kann auch für den TTL-Blitzbetrieb genutzt werden, ohne dass Testaufnahmen gemacht werden müssen. Man stellt am mecablitz den Automatik-Blitzbetrieb A ein und ermittelt, wie vorher beschrieben, den geeigneten Blendenwert durch Probeblitzen. Diesen ermittelten Wert stellt man an der Kamera ein und stellt danach den mecablitz wieder auf den TTL-Blitzbetrieb zurück.

Dieses Verfahren funktioniert bei mittleren Brennweiten von ca. 28 mm bis 85 mm relativ genau. In Grenzfällen kann jedoch bei der anschließenden TTL-Blitzbelichtung dennoch eine Unterbelichtung erfolgen. Die Belichtungskontrollanzeige „o.k.“ bleibt in solchen Fällen nach dem Auslösen der Kamera aus. Wiederholen Sie dann die Aufnahme mit der nächst kleineren Blendenzahl (z.B. anstatt Blende 11 die Blende 8 wählen).

Wenn der mecablitz mit einem geeigneten SCA-Adapter ausgerüstet ist, wird in Abhängigkeit vom Kameratyp ein Signal für die Belichtungskontrolle automatisch an die Kamera übertragen und sorgt z.B. für eine entsprechende Anzeige im Kamerasucher (siehe hierzu die Bedienungsanleitung des SCA-Adapters und der Kamera).

10. LC-Display des mecablitz

Im LC-Display des mecablitz können die gewählte Blitzbetriebsart, die Blitzparameter (Zoomposition, Blende, Filmempfindlichkeit ISO), Reichweite, manuelle Teillichtleistungen und angewählte Sonderfunktionen angezeigt werden. Der jeweils aktuelle Anzeigeumfang an Symbolen richtet sich z.B. neben der gewählten Blitzbetriebsart, dem SCA-Adapter und dem Kameratyp auch

nach dem Betriebsstatus. So sind z.B. einige Anzeigen nur während bestimmter manueller Einstellvorgänge möglich (z.B. ISO).

Je nach Kameratyp und SCA-Adapter kann die Anzeige im LC-Display Ihres mecablitz von den in dieser Anleitung abgedruckten Beispielen etwas abweichen. Dies ist keine Fehlfunktion, sondern durch die Anpassungsmöglichkeit an die zahlreichen Kamerasysteme (Hersteller) und Kameratypen unvermeidlich!

10.1 Reichweitenanzeige

10.1.1 Automatische Anpassung der Reichweitenanzeige

Für eine Automatische Anpassung der Reichweitenanzeige muss der mecablitz mit einem Adapter des Systems SCA 3002 ausgerüstet werden. Zusätzlich muss die Kamera die erforderlichen (siehe unten) Blitzparameter an den SCA-Adapter bzw. mecablitz übertragen (siehe hierzu die Bedienungsanleitung des SCA-Adapters und der Kamera)! Zwischen Kamera und mecablitz muss ein Datenaustausch stattgefunden haben (z.B. durch Antippen des Kameraauslösers)!

Verschiedene Kameras übertragen die Blitzparameter für Filmempfindlichkeit ISO, Objektivbrennweite (mm), Blende und Belichtungskorrektur an den mecablitz. Der mecablitz passt seine erforderlichen Einstellungen automatisch an. Er errechnet aus den Blitzparametern und seiner Leitzahl die maximale Reichweite des Blitzlichtes. Die Reichweite wird im LC-Display des mecablitz angezeigt.

10.1.2 Manuelle Anpassung der Reichweitenanzeige

Wird der mecablitz mit einem SCA-Adapter aus dem System SCA 300 oder dem Standardfuß 301 oder einer Kamera ohne Möglichkeit der Übertragung der Blitzparameter benutzt, so müssen für eine zuverlässige Reichweitenanzeige der oder die Blitzparameter für Zoomposition, Filmempfindlichkeit ISO und Blendenwert manuell am mecablitz eingestellt werden (siehe Kapitel 6).

10.1.3 Reichweitenanzeige im TTL- und Automatik-Blitzbetrieb A

Im LC-Display des mecablitz wird der Wert für die maximale Reichweite des Blitzlichtes angezeigt. Der angezeigten Wert bezieht sich auf einen Reflexionsgrad von 25 % des Motivs, was für die meisten Aufnahmesituationen zutrifft. Starke Abweichungen des Reflexionsgrades, z.B. bei sehr stark oder sehr schwach reflektierenden Objekten können die Reichweite des mecablitz beeinflussen.

Beachten Sie bei der Aufnahme die Reichweitenanzeige im LC-Display des mecablitz. Das Motiv sollte sich im Bereich von etwa 40 % bis 70 % des angezeigten Wertes befinden. Damit wird der Elektronik genügend Spielraum zum Ausgleich gegeben. Der Mindestabstand zum Motiv sollte 10 % des angezeigten Wertes nicht unterschreiten, um Überbelichtungen zu vermeiden! Die Anpassung an die jeweilige Aufnahmesituation kann durch Ändern der Objektivblende erreicht werden.

Beispiel:

Im Beispiel erstreckt sich der Blitzbereich von ca. 0,6 m bis 6,2 m. Das Motiv sollte sich idealerweise in einem Entfernungsbereich zwischen ca. 2,5 m und 4,3 m befinden.

10.1.4 Reichweitenanzeige im Manuellen Blitzbetrieb M

Im LC-Display des mecablitz wird der Entfernungswert angezeigt, der für eine korrekte Blitzbelichtung des Motivs einzuhalten ist. Die Anpassung an die jeweilige Aufnahmesituation kann durch Ändern der Objektivblende und durch Wahl zwischen voller Lichtleistung und einer Teillichtleistung „P“ erreicht werden (siehe Kapitel 5.2.1).

Beispiel:

In nebenstehendem Beispiel sollte sich das Hauptmotiv in einer Entfernung von 6,2 m zum mecablitz befinden.

10.1.5 Überschreitung des Bereichs der Reichweitenanzeige

Der mecablitz kann Reichweiten bis maximal 199 m bzw. 199 ft anzeigen. Bei hohen ISO-Werten (z.B. ISO 6400) und großen Blendenöffnungen kann der Anzeigebereich überschritten werden. Dies wird durch einen Pfeil bzw. Dreieck hinter dem Entfernungswert angezeigt.

10.1.6 Ausblendung der Reichweitenanzeige

Wird der Reflektorkopf aus seiner Normalposition nach oben bzw. unten abgeschwenkt, erfolgt keine Entfernungsanzeige im LC-Display des mecablitz!

10.1.7 Meter - Feet - Umschaltung (m - ft)

Die Reichweitenanzeige im LC-Display des mecablitz kann wahlweise in Meter (m) oder Feet (ft) erfolgen. Zum Wechsel der Anzeige verfahren Sie, wie nachfolgend beschrieben:

• mecablitz mit dem Hauptschalter ausschalten.
• Taste Select gedrückt halten.
• mecablitz mit dem Hauptschalter einschalten.
• Taste Select loslassen.
  • Die Anzeige wechselt. Es wird nur noch ft (bzw. m) angezeigt.
• Taste „+“ oder Taste „-“ drücken.
  • Die Entfernungsanzeige erfolgt nun in ft (bzw. m).

10.2 LC-Display-Beleuchtung

Beim Drücken der Taste Mode, Select „+“, „-“oder der Vorwahltaste wird für ca. 10 s die LC-Display-Beleuchtung des mecablitz aktiviert. Beim Auslösen eines Blitzes wird die LC-Display-Beleuchtung ausgeschaltet. Wurde im TTL-Blitzbetrieb oder Automatik-Blitzbetrieb A die Aufnahme korrekt belichtet, so wird während der „o.k.“-Anzeige“ die LC-Display-Beleuchtung automatisch aktiviert.

Bei der ersten Betätigung der oben genannten Tasten erfolgt keine Änderung der Einstellungen am mecablitz!

11. AF-Messblitz

Der AF-Messblitz (Autofokus-Messblitz) des mecablitz kann nur von solchen Autofokus-Kameras aktiviert werden, die den AF-Messblitz im Blitzgerät unterstützen! Der mecablitz muss mit einem SCA-Adapter des Systems SCA 3002 ausgerüstet sein!

Sobald die Umlichtverhältnisse für eine automatische Fokussierung nicht mehr ausreichen, wird von der Kameraelektronik der Autofokus-Messblitz aktiviert. Der Autofokusscheinwerfer strahlt dabei ein Streifenmuster ab, welches auf das Motiv projiziert wird. Auf dieses Streifenmuster kann dann die Kamera automatisch fokussieren. Die Reichweite des AF-Messblitzes beträgt ca. 6 m ... 9 m (bei Standardobjektiv 1,7/50 mm). Wegen der Parallaxe zwischen Objektiv und AF-Rotlicht-Scheinwerfer beträgt die Naheinstellgrenze des Autofokus-Messblitzes ca. 0,7 m bis 1 m. Zoomobjektive mit geringer Anfangsblendenöffnung schränken die Reichweite des AF-Messblitzes zum Teil erheblich ein!

Verschiedene Autofokus-Kameras unterstützen nur ihren eigenen, eingebauten AF-Messblitz (siehe auch die Bedienungsanleitung der Kamera). Der AF-Messblitz des mecablitz wird dann nicht aktiviert.
Beachten Sie bei der Wahl der Autofokus-Betriebsart der Kamera, dass die meisten Kameras den AF-Messblitz nur in der Betriebsart „Single-AF“ bzw. „Autofokus ohne Schärfenachführung“ unterstützen. In der Betriebsart „Servo-AF“ bzw. „Autofokus mit Schärfenachführung“ wird der AF-Messblitz nicht aktiviert (siehe Bedienungsanleitung der Kamera)!
Verschiedene Kameras verfügen über mehrere AF-Sensoren im Kamerasucher. Der AF-Messblitz des mecablitz unterstützt nur den zentralen AF-Sensor der Kamera. Bei Kameras mit mehreren AF-Sensoren empfehlen wir, nur das mittlere AF-Messfeld der Kamera zu aktivieren (siehe Kamerabedienungsanleitung).

Wenn der Fotograf manuell oder die Kamera selbstständig einen dezentralen AF-Sensor auswählt, wird der Scheinwerfer für den AF-Messblitz des mecablitz nicht aktiviert. Einige Kameras verwenden in diesem Fall den in die Kamera integrierten Scheinwerfer für den AF-Messblitz (siehe Kamerabedienungsanleitung).

12. Blitztechniken

12.1 Indirektes Blitzen

Direkt geblitzte Bilder sind nicht selten an ihrer typisch harten und ausgeprägten Schattenbildung zu erkennen. Oft wirkt auch der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund störend. Durch indirektes Blitzen können diese Erscheinungen weitgehend vermieden werden, weil das Objekt und der Hintergrund mit zerstreutem Licht weich und gleichmäßig ausgeleuchtet werden können. Der Reflektor wird dabei so geschwenkt, dass er geeignete Reflexflächen (z.B. Decke oder Wände des Raumes) beleuchtet. Der Reflektor des Blitzgerätes ist bis zu 90° vertikal schwenkbar. Beim vertikalen Schwenken des Reflektors ist darauf zu achten, dass um einen genügend großen Winkel geschwenkt wird, damit kein direktes Licht vom Reflektor auf das Motiv fallen kann. Deshalb mindestens bis zur 60° Rastposition schwenken. Im LC-Display erlöschen die Entfernungsangaben. Der Motivabstand, vom Blitzgerät über Decke oder Wand zum Motiv, ist jetzt eine unbekannte Größe.

Das von den Reflexflächen zerstreut reflektierte Licht ergibt eine weiche Ausleuchtung des Objektes. Die reflektierende Fläche muss farbneutral bzw. weiß sein und sollte keine Strukturen aufweisen (z. B. Holzbalken an der Decke), die zu Schattenbildung führen können. Für Farbeffekte wählt man Reflexflächen in der entsprechenden Farbe.

Beachten Sie, dass die Reichweite des Blitzlichtes beim indirekten Blitzen stark abnimmt.

12.2 Nahaufnahmen / Makroaufnahmen

Um Parallaxenfehler auszugleichen, kann der Blitzreflektor in einem Winkel von -7^ nach unten geschwenkt werden. Dazu den Entriegelungsknopf des Reflektors drücken und den Reflektor nach unten schwenken.

Bei Aufnahmen im Nahbereich ist zu beachten, dass bestimmte Mindestbeleuchtungsabstände eingehalten werden müssen, um eine Überbelichtung zu vermeiden.

Der Mindestbeleuchtungsabstand beträgt ca. 10 Prozent der im LC-Display angezeigten Reichweite. Da beim nach unten geschwenkten Reflektor im LC-Display keine Reichweite angezeigt wird, sollten Sie sich an der Reichweite orientieren, die der mecablitz anzeigt, wenn sich der Blitzreflektor in der Normalposition befindet.

13. Zurück zur Grundeinstellung des mecablitz

Der mecablitz kann mit einem Tastendruck von mindestens drei Sekunden auf die Taste Mode zu seiner Grundeinstellung zurückgesetzt werden.

Folgende Einstellungen werden gesetzt:

• Automatische Geräteabschaltung Auto-Off wird aktiviert (3m On).
• Zoom-Betrieb M.Zoom; Reflektorposition 28 mm. Wenn der mecablitz mit einem SCA-Adapter aus dem System SCA 3002 betrieben wird und die Kamera Daten für die Objektivbrennweite an den mecablitz überträgt (z.B. beim Antippen des Kameraauslösers), so wird AutoZoom aktiviert.
• Der Extended-Zoom-Betrieb wird gelöscht.

14. Slave-Betrieb im drahtlosen Metz-Remote-System

Der mecablitz unterstützt den Slave-Betrieb im drahtlosen Metz-Remote-System. Dazu muss mecablitz mit einem Slave-Adapter SCA 3083 digital bzw. SCA 3082 (Sonderzubehör siehe Kapitel 14.2) ausgerüstet werden. Dabei steuert ein Controller-Blitzgerät (nur mecablitz 40 MZ-..., 50 MZ-5, 54 MZ-3, 70 MZ-...) auf der Kamera drahtlos die Lichtabgabe des bzw. der Slaves im TTL- oder Automatik-Blitzbetrieb.

14.1 Aktivierung des Slave-Betriebes im drahtlosen Metz-Remote-System

• mecablitz mit dem Hauptschalter ausschalten.
• mecablitz mit einem Slave-Adapter SCA 3083 digital bzw. SCA 3082 ausrüsten.
• mecablitz einschalten. Am mecablitz wird automatisch die Blitzbetriebsart TTL aktiviert. Im Display wird SL und der Remote-Kanal Ad1 angezeigt. Der Reflektor des mecablitz wird automatisch in die Position 28 mm gesteuert.

Bei blitzbereitem mecablitz blinkt der AF-Messblitz. Im Slave-Betrieb erfolgt keine Anzeige für Blende und Entfernung im Display des mecablitz.

Beachten Sie, dass der mecablitz 44 MZ-2 als SLAVE im drahtlosen Metz-Remote-System nur den Remote-Kanal „Ad1“ unterstützt! Nähere Hinweise zum Slave-Betrieb entnehmen Sie der Bedienungsanleitung des Slave-Adapters!

14.2 Deaktivierung des Slave-Betriebes

• mecablitz mit dem Hauptschalter ausschalten und Slave-Adapter demontieren.
• mecablitz mit SCA-Adapter oder Standardfuß 301 ausrüsten.
• Der Slave-Betrieb wird nach dem Wiedereinschalten des mecablitz automatisch gelöscht.

15. Sonderzubehör

Für Fehlfunktionen und Schäden am mecablitz, verursacht durch die Verwendung von Zubehör anderer Hersteller, wird keine Gewährleistung übernommen!

• SCA-Adapter des Systems SCA 300
für den Blitzbetrieb mit Systemkameras.

• SCA-Adapter des Systems SCA 3002

für den Blitzbetrieb mit Systemkameras mit digitaler Datenübertragung der SCA-Funktionen. Funktionserweiterung gegenüber dem SCA 300-System.

- Slave-Adapter SCA 3083 digital (Bestellnr. 000330838)

Für drahtlosen Slave-Blitzbetrieb in drei verschiedenen Betriebsarten: mecalux-Slave-Betrieb, mecalux-Slave-Betrieb mit Messvorblitzunterdrückung (für Digitalkameras mit Messvorblitz-Technik) und Slave-Betrieb im Metz-TTL-Remote-System bzw. im Metz-Automatik-Remote-System.

- Slave-Adapter SCA 3082

(Bestellnr. 00033082A)

Für drahtlosen Slave-Blitzbetrieb im Metz-TTL-Remote-System bzw. im Metz-Automatik-Remote-System.

- Weitwinkelstreuscheibe 44-21

(Bestellnr. 000044217)

Für die Ausleuchtung von Objektivbrennweiten ab 20 mm. Die Grenzreichweiten verringern sich entsprechend dem Lichtverlust ca. um den Faktor 1,4.

- Farb-Filter-Set 44-32

(Bestellnr. 00004432A)

Umfasst 4 Farbfilter für Effektbeleuchtung und einen klaren Filter zur Aufnahme von Farbfolien beliebiger Farbe.

- Mecabounce 44-90

(Bestellnr. 000044900)

Mit diesem Diffusor erreichen Sie auf einfachste Weise eine weiche Ausleuchtung. Die Wirkung ist großartig, weil die Bilder einen softartigen Effekt erhalten. Die Gesichtsfarbe von Personen wird natürlicher wiedergegeben. Die Grenzreichweiten verringern sich entsprechend dem Lichtverlust ca. auf die Hälfte.

- Reflexschirm 54-23

(Bestellnr. 000054236)

mildert durch sein weiches gerichtetes Licht harte Schlagschatten.

16. Hilfe bei Störungen

Sollte es einmal vorkommen, dass z.B. im LC-Display des Blitzgerätes unsinnige Anzeigen erscheinen oder das Blitzgerät funktioniert nicht so wie es soll, so schalten Sie das Blitzgerät für ca. 10 Sekunden mit dem Hauptschalter aus. Überprüfen Sie die korrekte Montage des Blitzgerätefußes im Zubehörschuh der Kamera und die Kameraeinstellungen.

Das Blitzgerät sollte nach dem Einschalten wieder „normal“ funktionieren. Ist dies nicht der Fall, so wenden Sie sich bitte an Ihren Fachhändler.

17. Wartung und Pflege

Entfernen Sie Schmutz und Staub mit einem weichen, trockenen oder siliconbehandelten Tuch. Verwenden Sie keine Reinigungsmittel - die Kunststoffteile könnten beschädigt werden.

Formieren des Blitz-Kondensators

Der im Blitzgerät eingebaute Blitzkondensator erfährt eine physikalische Veränderung, wenn das Gerät längere Zeit nicht eingeschaltet wird. Aus diesem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Min. einzuschalten (beachten Sie hierzu 2.4!). Die Batterien bzw. Akkus müssen dabei so viel Energie liefern, dass die Blitzbereitschaft längstens 1 Min. nach dem Einschalten aufleuchtet.

18. Technische Daten

Max. Leitzahl bei ISO 100/21°; Zoom 105 mm:

Im Metersystem: 44 Im Feet-System: 144

Betriebsarten:

• TTL
- Automatik (12 Automatikblenden, 1 .. 45, bei ISO 100/21°)
• Manuell (8 Teillichtleistungsstufen)

Foto-Sensor-Messwinkel. ca. 25°

Blitzleuchtzeiten:

Ca. 1/200 ... 1/20.000 Sekunde (im TTL-Betrieb)

Im M - Betrieb

ca. 1/200 Sekunde bei P1/1
ca. 1/600 Sekunde bei P1/2
ca. 1/1500 Sekunde bei P1/4
ca. 1/3000 Sekunde bei P1/8
ca. 1/5000 Sekunde bei P1/16
ca. 1/8000 Sekunde bei P1/32
ca. 1/13000 Sekunde bei P1/64

ca. 1/20000 Sekunde bei P1/128
ca. 1/26000 Sekunde bei P1/256

Farbtemperatur:

ca. 5600 K

Filmempfindlichkeit:

ISO 6 bis ISO 6400

Synchronisation:

Niederspannungszündung

Blitzanzahlen:

ca. 85 mit NC-Akku (600 mAh)
ca. 205 mit NiMH-Akku (1600 mAh)
ca. 240 mit Hochleistungs-Alkali-Mangan-Batterien
ca. 370 mit Lithium Batterien

(bei jeweils voller Lichtleistung)

Blitzfolgezeit:

ca. 4 s mit NC-Akku
ca. 4 s mit NiMH-Akku
ca. 5 s mit Hochleistungs-Alkali-Mangan-Batterien
ca. 6s mit Lithium Batterien

(bei jeweils voller Lichtleistung)

Schwenkbereiche und Raststellungen des Reflektorkopfes:

Nach oben / unten: 60°, 75°, 90° / -7°

Abmaße ca. in mm:

75 × 140 × 108 (B x H x T)

Gewicht:

Blitzgerät mit Stromquellen und Standardfuß 301: ca. 430 Gramm

Auslieferungsumfang:

Blitzgerät, Standardfuß 301, Bedienungsanleitung, SCA 300 / 3002 Tabelle

Änderungen und Irrtümer vorbehalten!

Batterie-Entsorgung

Batterien/Akkus gehören nicht in den Hausmüll!

Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahmesystems.

Bitte geben Sie nur entladene Batterien/Akkus ab.

Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät

- abschaltet und signalisiert „Batterien leer“

- nach längerem Gebrauch der Batterien nicht mehr einwandfrei funktioniert.

Zur Kurzschlusssicherheit sollten die Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben.

Sie können Ihre alten Batterien überall dort unengeltlich abgeben, wo die

Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Li = Batterie enthält Lithium

Garantiebestimmungen

Bundesrepublik Deutschland

1. Die Garantiebestimmungen gelten ausschließlich für Käufe in der Bundesrepublik Deutschland ab 01.01.2002.
2. Im Ausland gelten die Gewährleistungsregelungen des jeweiligen Landes bzw. die Garantieregelungen des Verkäufers.
3. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
4. Die Garantiezeit - 24 Monate - beginnt mit dem Abschluß des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).
5. Garantieansprüche können nur unter Nachweis des Kaufdatums durch Vorlage des vom Verkäufer maschinell erstellten Original-Kaufbeleges geltend gemacht werden.
6. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweder über den Fachhändler oder direkt an die Firma Metz-Werke GmbH & Co KG - Zentralkundendienst - Ohmstrasse 55, 90513 Zirndorf, transportsicher verpackt unter genauer Schilderung der Beanstandung einzusenden. Sie können unter den gleichen Bedingungen auch an die autorisierten Kundendienststellen der Firma Metz-Werke GmbH & Co KG eingesandt werden. Hin- und Rücksendung erfolgen auf Gefahr des Käufers.

7. Die Garantie besteht darin, daß Geräte, die infolge eines anerkannten Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos repariert oder, soweit eine Reparatur unverhältnismäßig ist, ausgetauscht werden. Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet wird. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch wird für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet.

8. Unsachgemäße Behandlung und Eingriffe durch den Käufer oder Dritte schließen die Garantieverpflichtungen sowie alle weiteren Ansprüche aus.
   Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, mechanische Beschädigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind.
   Ferner sind Verschleiß, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen. Hiervon sind vor allem folgende Teile betroffen: Blitzröhre, fest eingebaute Akkus, Kontakte, Verbindungskabel.

9. Durch diese Garantiebestimmungen werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkäufer nicht berührt.

Metz-Werke GmbH & Co KG

F

18. Technische gegevens

Leitzahlentabelle für TTL und volle Lichtleistung M im Meter-System

$$ \text { Leitzahl (ft) } = \text { Leitzahl (m) } \times 3, 3 $$

Hinweis für manuelle Teillichtleistungsstufen:

Halbieren der Lichtleistung (z.B. von P1/1 auf P1/2 oder von P1/2 auf P1/4) verringert sich die Leitzahl jeweils um den Faktor 0,7 (z.B. von LZ 44 auf LZ 31 bzw. von 31 auf 22).

Leitzahlentabelle für TTL und Teillichtleistung MLo im Meter-System

Leitzahl (ft) = Leitzahl (m) × 3,3

Entriegelungsknopf Hauptreflektor

Bild 1 / Fig. 1 / Afb. 1 / Grab. 1

Sensor Sensorur Sensor Sensore

Bild 3 / Fig. 3 / Afb. 3 / Grab. 3

mecablitz 3 m On Mode Zoom Select System SCA3002

Bild 2 / Fig. 2 / Afb. 2 / Grab. 2

Bild 4 / Fig. 4 / Afb. 4 / Grab. 4

Bild 6 / Fig. 6 / Afb. 6 / Grab. 6

Bild 5 / Fig. 5 / Afb. 5 / Grab. 5

Bild 7 / Fig. 7 / Afb. 7 / Grab. 7

Hinweis:

Im Rahmen des CE-Zeichens wurde bei der EMV-Prüfung die korrekte Belichtung ausgewertet.

SCA-Kontakte nicht berühren!

In Ausnahmefällen kann eine Berührung zur Beschädigung des Gerätes führen.

Opmerking:

Metz - Werke GmbH & Co KG • Postfach 1267 • D-90506 Zirndorf • [e-mail] • www.metz.de
