BA295STN-11-2C - Rückflussverhinderer HONEYWELL - Kostenlose Bedienungsanleitung

Produkttyp	Rückflussverhinderer (Trennsystem)
Marke	HONEYWELL
Modell	BA295STN-11-2C
Maximaler Eingangsdruck	10.0 bar
Minimaler Eingangsdruck	1.5 bar
Maximale Betriebstemperatur	65 °C
Einbaulage	Horizontal, Auslassanschluss nach unten
Gehäusematerial	Rotguss
Kartuschenmaterial	Hochwertiger Kunststoff
Material der Rückschlagklappe	Hochwertiger Kunststoff oder Rotguss
Maschenweite des Siebkorbes	Ca. 0,6 mm
Anschluss	1 1/2 Zoll (mit C-Kupplung Auslassseite)
Geschützte Flüssigkeitskategorie	Bis Kategorie 4 gemäß DIN EN 1717
Hauptfunktionen	Schutz vor Rückdruck, Rückfluss und Rücksaugung
Wartung	Inspektion alle 6 Monate, Wartung mindestens 1x pro Jahr
Reinigung	Reinigung von Siebkorb und Kartusche möglich (keine Lösungsmittel oder Alkohol)
Sicherheit	Entleerungsventil öffnet bei Differenzdruck ≤ 0,14 bar
Ersatzteile	Kartusche (Ref. 0903745), Prüfkits TK295 und TKA295KIT
Lieferumfang	Gehäuse, Siebkorb, Kartusche mit Rückschlagklappe und Entleerungsventil, Rückschlagklappe Auslassseite, 3 Prüfanschlüsse, Verschraubungen, integrierte Absperreinrichtung
Zulassung	Elastomer-Dichtungen mit Trinkwasserzulassung

Häufig gestellte Fragen - BA295STN-11-2C HONEYWELL

Wozu dient der Rückflussverhinderer Honeywell BA295STN-11-2C ?

Er schützt Trinkwasserinstallationen vor Rückdruck, Rückfluss und Rücksaugung gemäß DIN EN 1717 (Flüssigkeitskategorie 4).

Wie hoch ist der maximale Eingangsdruck ?

Der maximale Eingangsdruck beträgt 10,0 bar und der minimale 1,5 bar.

Wie wird der Rückflussverhinderer installiert ?

Absperrhähne schließen, Rückflussverhinderer in den Verteiler schrauben, C-Kupplung und Flexschlauch installieren, dann Hähne öffnen. Der Montageort muss frostfrei sein.

Wie oft wird die Wartung empfohlen ?

Eine Inspektion wird alle 6 Monate empfohlen und eine vollständige Wartung mindestens einmal jährlich durch einen qualifizierten Installateur.

Was tun, wenn das Entleerungsventil grundlos öffnet ?

Dies kann durch Druckstöße oder Druckschwankungen verursacht werden. Vorgeschaltet einen Druckminderer installieren. Ist die Kartusche verschmutzt, diese ausbauen und reinigen.

Wie reinigt man den Siebkorb ?

Absperrhahn außenseitig schließen, Stopfen abschrauben, Siebkorb entnehmen, mit Wasser ohne Lösungsmittel oder Alkohol reinigen und wieder einbauen.

Welche Ersatzteile sind erhältlich ?

Die Kartusche (Ref. 0903745) und die Druckprüfkits TK295 und TKA295KIT sind erhältlich.

Wie hoch ist die maximale Betriebstemperatur ?

Die maximale Betriebstemperatur beträgt 65 °C.

Was tun bei zu geringem Durchfluss ?

Prüfen, ob der Siebkorb eingangsseitig verstopft ist. Entnehmen und reinigen.

Wie prüft man die Funktion des Entleerungsventils ?

Absperrhahn vollständig öffnen, Prüfgerät TKA295 oder TK295 verwenden oder Eingangsdruck reduzieren: Wenn Tropfen austreten, funktioniert das Ventil korrekt.

BEDIENUNGSANLEITUNG BA295STN-11-2C HONEYWELL

Anleitung zum späteren Gebrauch aufbewahren!

1. Sicherheitschinweise

1. Beachen Sie die Einbauanleitung.
2. Benutzen Sie das Gerät

bestimmungsgemäß
in einwandfreiem Zustand
- Sicherheits- und gefahrenbewusst.
3. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genommen Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
4. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführten werden)dürfen.
5. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen.

2. Funktionsbeschreibung

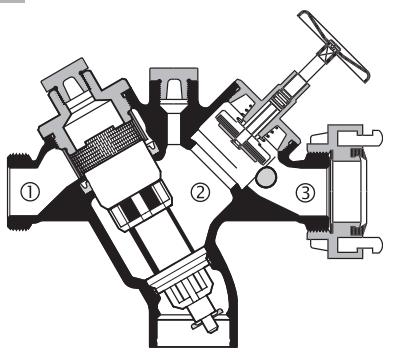

Systemtrenner vom Typ BA sind in 3 Druckzonen unterteilt. In Zone ① ist der Druckhigher als in Zone ② und mort werden higher als in Zone ③ . An Zone ② ist ein Ablassventil angeschlossen, welche spätestens dann öffnet, wenn der Differenzdruck zwischen Zone ① und ② auf 0,14 bar abgesonnen ist. Das Wasser aus Zone ② stromt ins Freie. Damit ist die Gefahr eines Rückdruckens oder Rücksaugens in das Versorgungsnetz ausgeschlossen. Die Rohrleitung ist unterbrochen und das Trinkwassernetz geschichert.

3. Verwendung

Systemtrenner these Types sind geeignet zur Absicherung von Trinkwasseranlagen gegen Rückträcken, Rückfließen und Rucksaugen.

Sie werden zur Absicherung von Standrohren zur temporären Wasserentnahme bei Veranstaltungen und Baumafnahmen eingesetzt.

Abgesichert werden Flüssigkeiten bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717.

Medium Wasser

Max. Eingangsdruck 10.0 bar

Min. Eingangsdruck 1.5 bar

Einbaubedingungen für den sicheren Betrieb der Anlage ist es nicht notwendig, bestimmte Einbauhohen der Sicherungsarmatur zu beachten

4. Technische Daten

Einbaulage Horizontal mit Ablaufanschluss nach unten

Max. Betriebstempoatur 65^

Nenndurchmesser 11/2"

5. Lieferumfang

Der Systemtrenner besteht aus:

Gehäuse
- Integrierer Schmutzfänger, Maschenweite 0.6mm
- Kartuscheneinsatz mit integriertem Rückflussverhinderer und Ablassventil
- Rückflussverhinderer ausgangsbeitig
3 Prüfstutzen
- mit ausgangsseitiger C-Festkupplung
- Intergrietes ausgangsseitiges Abspperrventil

6. Varianten

BA295STN-11/2C = Standardversion mit ausgangs-heitiger C-Festkupplung

7. Montage

7.1 Einbauhinweise

• Der Sytemtrenner und der Verteilerkopf müssen mit einem - gemäß der lokalen Trinkwassernormen - zugelassenen Kleber unlosbar miteinander verbunden werden!
• Direkter Anschluss am Verteilerkopf
• Im Systemtrenner ist ein Schmutzfänger integriert, der Ablagerungen aus dem Rohrleitungssystem zurückhalt. Bei stark verunreinigtem Wasser sollen ein Feinfilter vorgeschaltet werden, um die einwandfrei Funktion des Gerätes zu gewährleisten.
• Der Einbauort muss frostsicher sein

7.2 Montageanleitung

1. Absperventile schlieben
2. Systemtrenner an Verteilerkopf anschrauben
3. C-Festkupplung und Schlauch montieren
4. Gerat ist betriebsbereit
5. Absperventile öffnen

8. Instandhaltung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschlieben

Kugelhahne nach der Wartung wieder demon-tieren!

8.1 Inspektion

• Intervall: alle 6 Monate (abhängig von den örtlichen Bedingungen)
• Durchführung durch ein Installationsunternehmen
  Inspektion mit Prüfgerät und Wartungsset (siehe Zubehör)

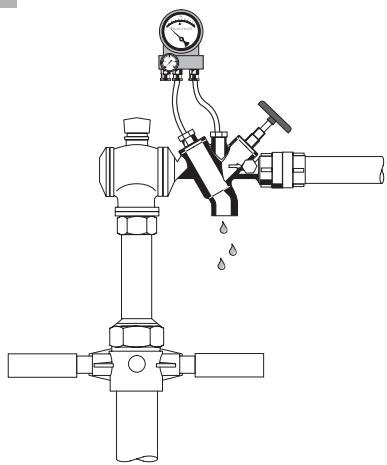

8.1.1 Funktionskontrolle Ablassventil

Absperventil muss bei Funktionskontrolle maximal geöffnet sein Funktionskontrolle mit Prüfgerät TKA295 oder TK295

1. Blinddeckel auf C-Kupplung montieren
2. Vorgehensweise laut Bedienungsanleitung Prüfgerat TKA295 bzw. TK295

Schnellprüfung der Funktion des Ablassventils:

Vordruck absenken oOFFSET das Ablassventil (d.h. es tropft), so ist die Funktion in Ordnung

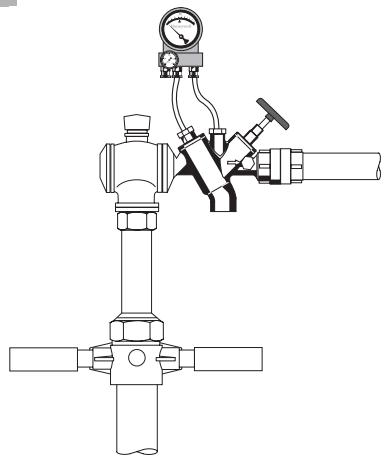

8.1.2 Funktionskontrolle ausgangsseitiger Rückflussverhinderer

Absperrventil muss bei Funktionskontrolle maximal geöffnet sein Funktionskontrolle mit Prüfgerät TKA295 oder TK295

1. Blinddeckel auf C-Kupplung montieren
2. Vorgehensweise laut Bedienungsanleitung Prüfgerat TKA295 bzw. TK295

8.2 Wartung

• Intervall: min. einmal jährlich (abhängig vonden ortlichen Bedingungen)
• Durchführung durch ein Installationsunternehmen

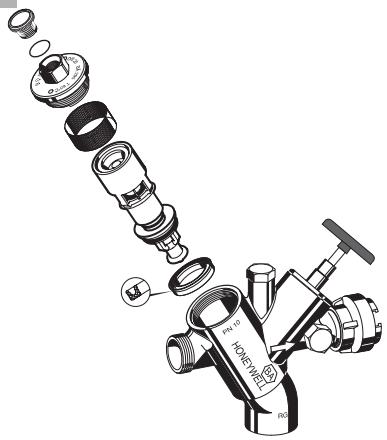

8.2.1 Kartuscheneinsatz

1. Eingangsseitiges Absperventil schlieben o Systemtrenner wird druckentlastet
2. Stopfen abschrauben
3. Kartuscheneinsatz, Nutring und Sieb ersetzen o Kartusche eindrücken bis sie einrastet

• Kartuscheneinsatz nicht in Einzelteile zerlegen!

• Montage in umgekehrter Reihenfolge

• Funktion überprüfen (siehe Kapitel Inspektion)

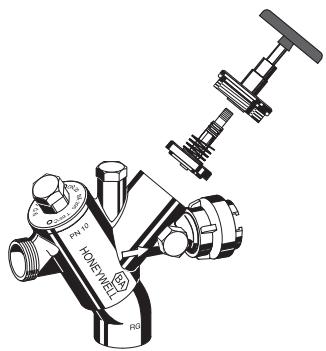

8.2.2 Rückflussverhinderer

1. Eingangsseitiges Absperventil schlieben o Systemtrenner wird druckentlastet
2. Rückflussverhinderer ersetzen
3. Funktion überprüfen (siehe Kapitel Inspektion)

8.3 Reinigung

• Durchführung durch ein Installationsunternehmen
  Durchführung durch den Betreiber

Bei Bedarf konnen der Kartuscheneinsatz und der Schmutzfänger gereinigt werden.

Zum Reinigen der Kunststoffeile keine Lösungsmittel- und/oder alkoholhaltigen Reinigungsmittel benutzen, da diese zu Wasser-schädten führen können!

Es durren keine Reinigungsmittel in die Umwelt oder Kanalisation gelangen!

1. Eingangsseitiges Absperventil schlieben o Systemtrenner wird druckentlastet
2. Stopfen abschrauben
3. Schmutzfänger entfernen
4. Kartuscheneinsatz herausnehmer
5. Kartuscheneinsatz und Schmutzfänger reinigen.

• Kartuscheneinsatz nicht in Einzelteile zerlegen!

• Kartuscheneinsatz wieder einstecken.

• Montage in umgehrter Reihenfolge
• Funktion überprüfen (siehe Kapitel Inspektion)

9. Entsorgung

• Gehäuse aus Rotguss
• Kartuscheneinsatz aus hochwertigem Kunststoff
• Rückflussverhinderer aus hochwertigem Kunststoff bzw. Rotguss
• Dichtelemente aus trinkwassergeeigneten Elastomeren

Die ortlichen Vorschriften zur ordnungsgemänen Abfallverwertung bzw. Beseitigung beachten!

1. Störungen / Fehlerische

Störung	Ursache	Behebung
Ablassventil öffnet ohne ersichtlichen Grund	Druckschläge im Wassernet	Vor Systemtrenner einen Druckmin-derer einbauen
	Schwankender Vordruck	Vor Systemtrenner einen Druckmin-derer einbauen
	Kartuscheneinsatz ist verschmutzt	Kartuscheneinsatz ausbauen und reinigen
Ablassventil schließt nicht	Ablagerungen am Ventilsitz	Kartuscheneinsatz ausbauen und reinigen oder ersetzen
	Beschädigter O-Ring	Kartuscheneinsatz ausbauen und reinigen
	Undichtes Ablassventil	Kartuscheneinsatz ausbauen und reinigen oder ersetzen
Zu geringer Durchfluss	Eingangsseitiger Schmutzfänger ist verstoptf	Schmutzflänger ausbauen und reinigen

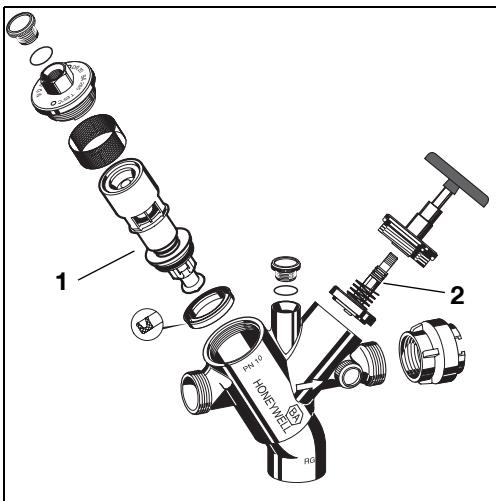

11. Ersatzteile

1 Kartuscheneinsatz 11/2" 0903745 komplett
2 Rückflussverhin- 11/2" RV295STN-11/2C derereinsatz komplett

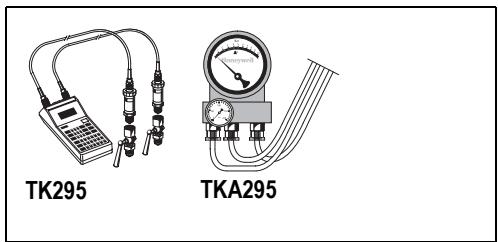

12. Zubehör

TK295 Druck-Prüfset

Elektronisches Druckmessgerät mit Digitalanzeige, Batterie betrieben. Mit Koffer und Zubehör, ideal zur Inspektion und Wartung der Systemtrenner BA.

TKA295 Druck-Prufset

Elektronisches Druckmessgerät mit Differenzdruckanzeige. Mit Koffer und Zubehör, ideal zur Inspektion und Wartung der Systemtrenner BA.

1. Safety Guidelines

© 2008 Honeywell GmbH

Honeywell

2.

7.2

8.1.1

8.1.2

8.2.1
8.2.2
