BEDIENUNGSANLEITUNG BA295STN HONEYWELL

Anleitung zum späteren Gebrauch aufbewahren!

1. Sicherheitschinweise

1. Beachen Sie die Einbauanleitung.
2. Benutzen Sie das Gerät

bestimmungsgemäß
in einwandfreiem Zustand
- Sicherheits- und gefahrenbewusst.
3. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genommen Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
4. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführten werden)dürfen.
5. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen.

2. Funktionsbeschreibung

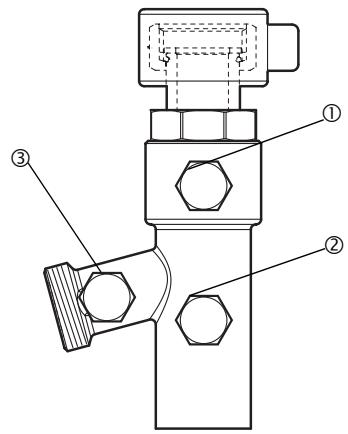

Systemtrenner vom Typ BA sind in 3 Druckzonen unterteilt. In Zone ① ist der Druckhigher als in Zone ② und mort werden higher als in Zone ③ . An Zone ② ist ein Ablassventil angeschlossen, welche spätestens dann öffnet, wenn der Differenzdruck zwischen Zone ① und ② auf 0,14 bar abgesonnen ist. Das Wasser aus Zone ② stromt ins Freie. Damit ist die Gefahr eines Rückdruckens oder Rücksaugens in das Versorgungsnetz ausgeschlossen. Die Rohrleitung ist unterbrochen und das Trinkwassernetz geschichert.

3. Verwendung

Systemtrenner把这些 Types sind geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rucksaugen.
Sie werden zur Absicherung von Standrohren zur temporären Wasserentnahme bei Veranstaltungen und Baumaßnahmen eingesetzt.
Abgesichert werden Flüssigkeiten bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717.

Medium Wasser

Maximaler 10,0 bar

Eingangsdruck

Mindesteingangsdruck 1,5 bar

Einbaubedingungen für die sichere Funktion mussen keine Höhenmaße eingehalten werden

4. Technische Daten

Einbaulage senkrecht mit Ablaufanschluss nach unten

Max.

Betriebstemperatur 65^

AblaufrohranschlussDN50

Nennweite 3/4"

5. Lieferumfang

Der Systemtrenner besteht aus:

• Gehäuse
• Integrierer Schmutzfänger, Maschenweite 0.4 ~mm
• Kartuscheneinsatz mit integriertem Rückflussverhinderer und Ablassventil
• Rückflussverhinderer ausgangsbeitig
  3 Prüfstutzen
  Anschlussverschraubungen
• Abgang im 15^ Winkel angeordnet, dadurch wird ein Abknicken eines angeschlossenen Schlauches verhindert

6. Varianten

BA295STN-3/4A = Standardausfuhrung Anschlussgewinde 1"

BA295STN-3/4AC12 =Gehäuse verchromt, Anschlussgewinde 3/4"

7. Montage

7.1 Einbauhinweise

• Einbau unter Auslaufventil
• Im Systemtrenner ist ein Schmutzfänger integriert, der Ablagerungen aus dem Rohrleitungssystem zurückhalt. Bei stark verunreinigtem Wasser sollen ein Feinfilter vorgeschaltet werden, um die einwandfrei Funktion des Gerätes zu gewährleisten.
• Der Einbauort muss frostsicher sein

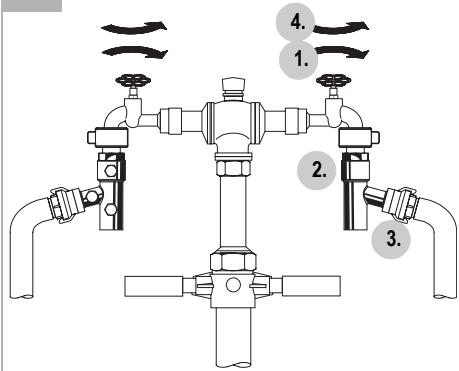

7.2 Montageanleitung

1. Absperventile schlieben
2. Systemtrenner an Absperrventil anschrauben
3. GEKA-Kupplung und Schlauch montieren
4. Gerat ist betriebsbereit
5. Absperventile öffnen

8. Instandhaltung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschlieben

8.1 Inspektion

• Intervall: alle 6 Monate (abhängig von den örtlichen Bedingungen)

• Durchführung durch ein Installationsunternehmen

Inspektion mit Prüfgerät und Wartungsset (siehe Zubehör)

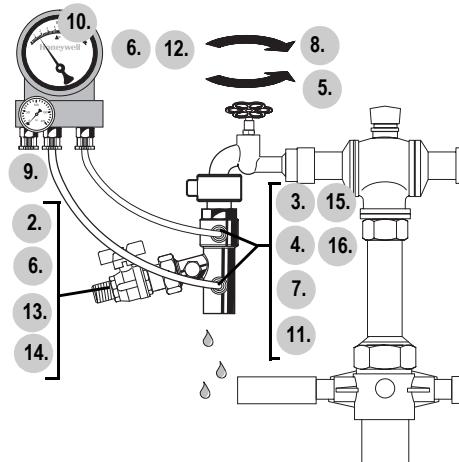

8.1.1 Funktion Ablassventil

1. GEKA-Kupplung und Schlauch demontieren
2. Absperventil mit Dichtung ausgangsbeitig montieren und schließen
3. Verschlussstopfen entfern
4. Kugelhöhne mit Dichtung montieren und schlieben
5. Eingangsseitiges Absperrventil öffnen
6. Geeignetes Prüfgerät mit Entlastungsventilen anschließen

Bedienungsanleitung Prüfgerät beachten

1. Kugelhöhne Vordruckkammer und Mitteldruckkammer öffnen
2. Eingangsseitiges Abspersventil schlieben
3. Entlastungsventil am Prüfgerät langsam öffnen o Druck in Vordruckkammer wird abgebaut
   10.Stellung Entlastungsventil beibehalten und Differenzdruck, bei dem etwa ein Tropfen pro Sekunde aus Ablssöffnung austritt, als Öffnungsdruck Ablassventil notieren.

i Der Offnungsdruck kann am Prufgerat ablesen werden

Öffnungsdruck kleiner 0,14 bar Wartung!

11.Kugelhahne schlieBen
12. Prüfgerät demontieren
13.Ausgangsseitiges Abspperrventil offen
14.Absperrentil demontieren
15.Kugelhahne demontieren
16.Verschlussstopfen einschrauben

Schnellprüfung der Funktion des Ablassventils:

Vordruck absenken o/offnet das Ablassventil (d.h. es tropft), so ist die Funktion in Ordnung

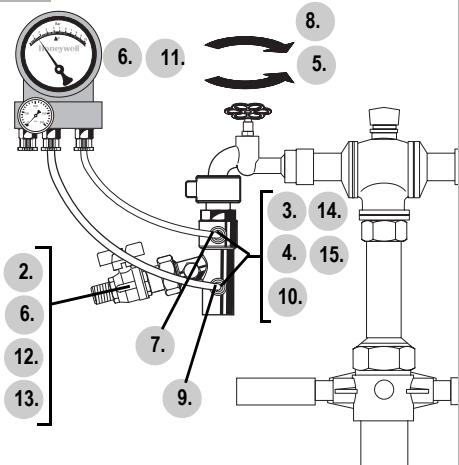

8.1.2 Funktion ausgangsseitiger Rückflussverhinderer

1. GEKA-Kupplung und Schlauch demontieren
2. Absperventil mit Dichtung ausgangsbeitig montieren und schreiben
3. Verschlussstopfen entfernen
4. Kugelhöhne mit Dichtung montieren und schlieben
5. Eingangsseitiges Absperrventil öffnen
6. Geeignetes Prüfgerät mit Entlastungsventilen anschließen

Bedienungsanleitung Prüfgerät beachten

1. Kugelhahn Eingangsdruckkammer öffnen.
2. Eingangsseitiges Absperrentil schließen
3. Kugelhahn Hinterdruckkammer öffnen.
   o Druck in Hinterdruckkammer konstant, ausgangs-
   seitiger Rückflussverhinderer ist betriebsbereit.

Druck nicht konstant Wartung!

10.Kugelhahne schlieben
11. Prüfgerat demontieren
12. Ausgangsbeitiges Abspperrventil öffnen
13.Absperrentil demontieren
14.Kugelhahne demontieren
15.Verschlussstopfen einschrauben

8.2 Wartung

• Intervall: min. einmal jährlich (abhängig vonden ortlichen Bedingungen)
• Durchführung durch ein Installationsunternehmen

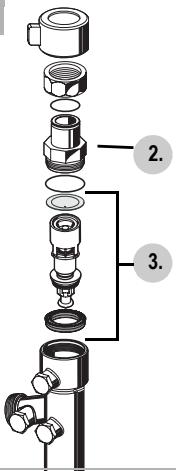

8.2.1 Kartuscheneinsatz

1. Absperventil schlieben o Systemtrenner wird druckentlastet
2. Stopfen abschrauben
3. Kartuscheneinsatz, Nutring und Sieb ersetzen o Kartusche eindrucken bis sie einrastet

• Kartuscheneinsatz nicht in Einzelteile zerlegen!

• Montage in umgekehrter Reihenfolge

• Funktion überprüfen (siehe Kapitel Inspektion)

8.2.2 Rückflussverhinderer

1. Absperventil schlieben o Systemtrenner wird druckentlastet
2. Rückflussverhinderer ersetzen
3. Funktion überprüfen (siehe Kapitel Inspektion)

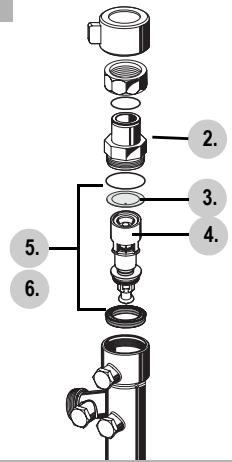

8.3 Reinigung

• Durchführung durch ein Installationsunternehmen
  Durchführung durch den Betreiber

Bei Bedarf konnen der Kartuscheneinsatz und der Schmutzfänger gereinigt werden.

Zum Reinigen der Kunststoffeile keine Lösungsmittelhaltigen Reinigungsmittel benutzen!

Es durren keine Reinigungsmittel in die Umwelt oder Kanalisation gelangen!

1. Absperventile schlieben
   o Systemtrenner wird druckentlastet
2. Stopfen abschrauben
3. Schmutzfänger entfernen
4. Kartuscheneinsatz herausnehmer
5. Kartuscheneinsatz und Schmutzfänger reinigen.

• Kartuscheneinsatz nicht in Einzelteile zerlegen!

• Kartuscheneinsatz wieder einstecken.

• Montage in umgehrter Reihenfolge
• Funktion überprüfen (siehe Kapitel Inspektion)

9. Entsorgung

• Gehäuse aus entzinkungsbeständigem Messing
• Kartuscheneinsatz aus hochwertigem Kunststoff
• Rückflussverhinderer aus hochwertigem Kunststoff bzw. Rotguss
• Dichtelemente aus trinkwassergeeigneten Elastomeren

Die ortlichen Vorschriften zur ordnungsgemänen Abfallverwertung bzw. Beseitigung beachten!

1. Störungen / Fehlersuche

Störung	Ursache	Behebung
Ablassventil öffnet ohne ersicht-Druckschläge im Wassernet zlichen Grund	Schwankender Vordruck	Vor Systemtrenner einen Druckminderer einbauen
		Vor Systemtrenner einen Druckminderer einbauen
	Kartuscheneinsatz ist verschmutzt	Kartuscheneinsatz ausbauen und reinigen
Ablassventil schließt nicht	Ablagerungen am Ventilsitz	Kartuscheneinsatz ausbauen und reinigen oder ersetzen
	Beschädigter O-Ring	Kartuscheneinsatz ausbauen und ersetzen
	Undichtes Ablassventil	Kartuscheneinsatz ausbauen und reinigen oder ersetzen
Zu geringer Durchfluss	Eingangsseitiger Schmutzfänger ist verstopft	Schmutzträger ausbauen und reinigen

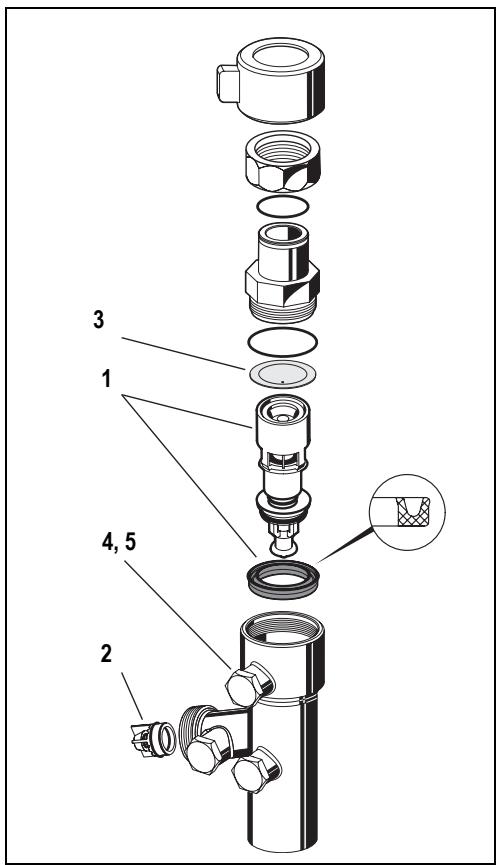

11. Ersatzteile

1 Kartuscheneinsatz 1 / 2 -1" 0903733
2 Rückflussverhin- 1 / 2^ - 1^ 2110200 derereinsatz
3 Sieb 1/2" - 1" S295STN
4 Verschlussstopfenset-MS für Variante A
5 Verschlussstopfen-1/2" - 1" 0903886 set für Variante AC12

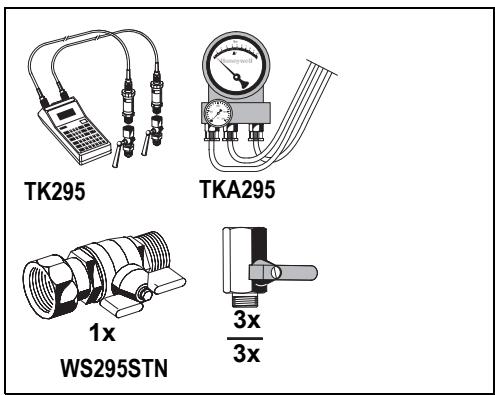

12. Zubehör

TK295 Druck-Prüfset

Elektronisches Druckmessgerät mit Digitalanzeige, Batterie betrieben.

Mit Koffer und Zubehör, ideal zur Inspektion und Wartung der Systemtrenner BA.

TKA295 Druck-Prüfset

Elektronisches Druckmessgerät mit Differenzdruckanzeige. Mit Koffer und Zubehör, ideal zur Inspektion und Wartung der Systemtrenner BA.

Wartungsset for Systemtrenner des Typs BA295STN zur Verwendung mit Prüfgerät TK295 bzw. TKA295
