INSTRUKCJA OBSŁUGI BA295STN HONEYWELL
Zachowa instrukcj do poźniejszego wykorzystania!
1. Wskazówki bezpieczedstwa
- Przestrzegać instrukcji montazu.
-
Prosze uzytkowac przyrzad
-
zgodnie z seinen przyznaczenia.
- w nienagannym stanie
- ze swiadomoscią bezpieczewstwa i zagrożen
- Prosze uwzgliednic, ze przyrzad przyznaczony jest wyłacznie dla zakresu zastosowania okreslonego w niniejszej instrukcjji montazu. Kaźde innelub wykraczȩ poza to uzytkowanie uznawane jest jako niedz przyznaczeniem.
- Prosze uwzgldenic, ze wszystkie prace montaowemoga byc wykonywane tylko przy autoryzowanypersonel fachowy.
- Wszystkie te zaklocenia, ktore moga naruszyc bezpieczestewo nalezy natychmiast usanagan.
2. Opis funkcjj
Zespól odcinajcy typu BA zostaw podzielony na 3 strefy ciasnienia. W strefie ① ciasnienie jest wyźsze niz w strefie ② a tam z kolei重点领域 wyźsze niz w strefie ③. Do strefy ② podlacznory zostaw zawór spustowy otwierajczy są najpożnych w momencie, gdy rożnica ciasnien pomiedzy strefa ① a ② spadnie do 0,14 bara. Woda ze strefy ② wypływa na zewnatrz. Tym samym wykluczone zostaje niebepezcieństwo ze strony ciasnienia wstecznego lub zassania zwrotnégo do sieci zasilajacej. Rurocią zagostaje przerwany a sieć wody pitnej zabepeziejczona.
3. Zastosowanie
Zespoly ocinajace我去 typu przyznaczone sa do
zabepieczenia instalacji wody pitnej przy cijsnieniem
zwrotnym, cofnięciem, zassaniem zwrotnym.
Stosowane sa do zabepieczenia stojaków
hydrantowych stosowanych do tymczasowego povoru
wody podczas imprez lub w warunkach budowlanych.
Zabepieczzone są ciecie sącznie z cieczami kategorii
4 zgodnia z DIN EN 1717.
Medium Woda
Maksymalne cislaktionie
wejsciowe 10,0 bar
Minimalne cijsnienie
wejsciowe 1,5 bar
Warunki montazu Do prawidlowego funkcjonowania nie trzeba przyestrzegać wysokość instalacji
4. Dane technicznne
Pozycja montażowa prostopadle z przyȩczem odplywowym do dolu
Maks. temperatura pracy 65°C
Przyȩcze rury spustowej DN50
Rozmiar przyłącza 3/4"
5. Zakres dostawy
Zespól odcinajcy sklada sie z:
- Obudowy
Zintegrowanego osadnika zanieczyszczen, weltosc oczka 0,4 mm - Wkladu kartuszowego ze zintegrowanym zaworem przyciwzwrotnym i zaworem spustowy
- Zaworu przyciwzwrotnégo na wyjsciu
- 3 krócow kontrlnych
- Polaczeniaśrubowych przyłączy
- Odgalezienia pod katem 15^ zapobiegajacego zaamywaniu sie podlaczonego węza
6. Varianty
BA295STN-3/4A = wersja standardowa z gwintem przyłącza 1"
BA295STN-3/4AC12 =Obudowa chromowana, przyȩcze gwintowane 3/4"
7. Montaz
7.1 Montaz
Montaz pod zaworem czerpalnym
- W zespole ocinajacym zostal zamontowany osadnik zanieczyszczene, ktory zatrzyma zanieczyszczenia z systemu przywodów ruworthy. W razie mocno zanieczyszczonej wody nalezy zastosowac na wejsciu filtr drobny, aby zagwarantowa poprawne dzialanie urzadzenia.
- Miejsce montazu musi byc zabezpieczone przyd mrozem
7.2 Instrukija montazu
- Zamknac zawory ocinajace
- Przykrecić do zaworu odcinajacego zespól odcinajacy
- ZamontowacsprzegloGEKAi waz
- Urzadzenie jest gotowe do pracy
- Otworzyc otwory ocinajace
8. Utrzymywanie w dobrym stanie

Zalecamy zawarcie umowy na konserwacja z firma instalacyjna
8.1 Przeglad

- Okres: co 6 miesiecy (w zaleznosci od panujacych na miejscu warunków)
- Kontrole powinna przypegowadzic firma instalatorska.
- Przeglad przy uzyciu przyrzadyk kontrolnego i zestawu do konserwaczji (zob. akcesoria)
8.1.1 Dzialanie zaworu spustowego
- Zdemontowac przyęgo GEKA i wąź
- Zamontowac na wyjsciu zawor odcinajcy uzuszczelnieniem i zamknac go
- Us nausezaslepki
- Zamontowaczaworykulkowe z kurkiem oraz uszczelnieniem izamknac je
- Otworzyc zawór ocinajczy po stronie wejscia
- Podstawycy odpowiedni przyrzad kontrlny z zaworem odcieżajocym

Przestręgać instrukcj ob以上学历u przyrzȩdu kontrolnégo
- Otworzyc zawory kulkowe z kurkiem komory ciśnienia wstepnégo i sredniego
- Zamknac zawór odcinajcy po stronie wejscia
- Otorzyc powoli zawó odcieżajcy na przyrzadzie kontrlnym o Ciśnienie w komorze ciśnienia wstepnego jest redukowane
10.Zachowac pozycje zaworu odciezajugacego i zanotowac roznice cijsnien, przy ktorej z otworu spustowo uchodzi okolo jeder kropla na sekunde, jako cijsnienie otwarcia zaworu spustowo

Cisnienie otwarcia mozza odczytac na przyrzadzie kontrlnym

Cisnienie otwarcia mniejsze niz Konserwacja!
11.Zamnac zawory kulkowe z kurkiem
12.Zdemontowac przyrzad kontrony
13. Otorzyc zawór odcinajczy po stronie wyjscia
14.Zdemontowaczaworodcinajacy
15.Zdemontowac zawory kulkowe z kurkiem
16.Wkrcic za slepki

Szybka kontrola dzialania naworu spustowo:
Zredukowac ciasnienie wstepne o Jesli zawor spustowy sie owiera (tzn. kapie), to wskazuje to na prawidlowe dzialanie
8.1.2 Dzialanie zaworu przyciwzwrotnego na wyjsciu
- Zdemontowá spręgło GEKA i wąź
- Zamontowac na wyjsciu zawor odcinajcy uzusczelniem i zamknac go
- Usança zaslepki
- Zamontowaczaworykulkowe z kurkiem oraz uszczelnieniem i zamknac je
- Otworzyc zawór ocinajczy po stronie wejscia
- Podączyć odpwiedni przyrzad kontrlny z zaworem odcieżajocym

Przestręgać instrukcjji obsolegi przyrådukontrlnégo
- Otorworzycz zawory kulkowe z kurkiem komory ciśnienia wejsciowego
- Zamknac zawor odcinajcy po stronie wejscia
- Otworzyc zawory kulkowe z kurkiem komory cijsnienia tylnégo o Cijsnienie w komorze cijsnienia tylnégo stale, nawó przyciwzwrotny na wyjsciu jest gotowy do pracy

Cisnienie nie jest stale Konserwacja!
10.Zamnac zawory kulkowe z kurkiem
11.Zdemontowac przyrzad kontrolny
12. Otorzyc zawórdocinajczy po stronie wyjscia
13.Zdemontowaczaworodcinajacy
14.Zdemontowac zawory kulkowe z kurkiem
15.Wkreci za slepki
8.2 Konserwacja

- Okres: przyznajmiej raz w roku (wazoleść od panujacych na sąjeścu warunków)
- Kontrole powinna przypegowadzic firma instalatorska.
8.2.1 Wklad cartuszowy
- Zamknaczaworyodcinajace oW zespoleodcinajacym cijsnienie redukowane jest do zera
- Odkrećić zašlepki
- Wymienic wklad kartuszowy, pierScien rowkowany oraz site
o Wciskac kartusz az do zakleszczenia

-
Nie Rozkladać na częsci wȩduk kartuszowej!
-
Montaz w odwrotnej kolejnosci
- Sprawdzić dzialanie (zob. rozdziaa Przejglad)
8.2.2 Zawór przyciwzwrotny
o W zespole odcinajcym cijsnienie redukowane jest do zera
- Wymienić zawó przypciwowrotny
- Sprawdzić dzialanie (zob. rozdziaa Przejglad)
8.3 Czyszczenie

- Kontrole powinna przyepamadzić firma instalatorska.
- Przemowadzane przy zęptykujacego
W razie potrzeby mozna ocyszeci wklad kartuszowy oraz osadnik zanieczyszczene.

Do czyszczenia elementów wykonanych z tworzyw sztucznych nie stosowacŚrodków zawierajych rozpuszczalniki!

Srodki czyszczace nie powinny dostac sie do srodowiska lub kanalizacja!
o W zespole odcinajacym cijsnienie redukowane jest do zera
- Odkrećić zašlepki
- Usunac osadnik zanieczyszczcen
- Wyjać wiktad kartuszowy
- Oczyscić wklad kartuszowy oraz osadnik zanieczyszczene.

-
Nie Rozkladać na częsci wȩdku kartuszowej!
-
Wlozyc z powrotem wklad kartuszowy.
- Montaz w odwrotnej kolejnosci
- Sprawdzić dzialanie (zob. rozdziaa Pręeglad)
9. Usuwanie
- Obudowa z mosiadzu odporneo na odcynkowanie
- Wklass kartuszowy z wysokiej jakosci tworzywa sztucznego
- Zawórz przechiwzrotny z wysokiej jakosci tworzywa sztuczego lub mosiadzu czerwonego
- Elementy uszczelniajace z elastomerów dopuszczonych dla wody pitnej

Naleź stosować sie do miejscowych
przejów dotycznych prawidlowego
wykorzystania opdów wzgl. ich usuwania!
10. Zaklocenia / poszukiwanie usterek
| Usterka | Przyczyna | Usuwanie |
| Zawór spustowy otwiera bez wyrażnej przyczyny | Uderzenie cijsnienia w sieci wodnej | Zainstalować przyded zespołem odcinającym reduktor cijsnienia |
| Zmienne cijsnienie wstepne | Zainstalować przyded zespołem odcinającym reduktor cijsnienia | |
| Wkład kartuszowy jest zabrudzony | Wymontować i oczyȩcie wskład kartuszowy | |
| Zawór spustowy nie zamyka | Osad przy przy gnieździe zaworu | Wymontować i oczyȩcie lub wymiȩcie wskład kartuszowy |
| Uszkodzony pierścień typu O-ring | Wymontować i wymiȩcie wskład kartuszowy | |
| Nieszczelny zwór spustowy | Wymontować i oczyȩcie lub wymiȩcie wskładkartuszowy | |
| Zbyt maly przyȩphyw | Osadnik zanieczyszczemu po stronie wejscia jest zatkany | Wymontować i oczyȩcie osadnik zanieczyszczemu |

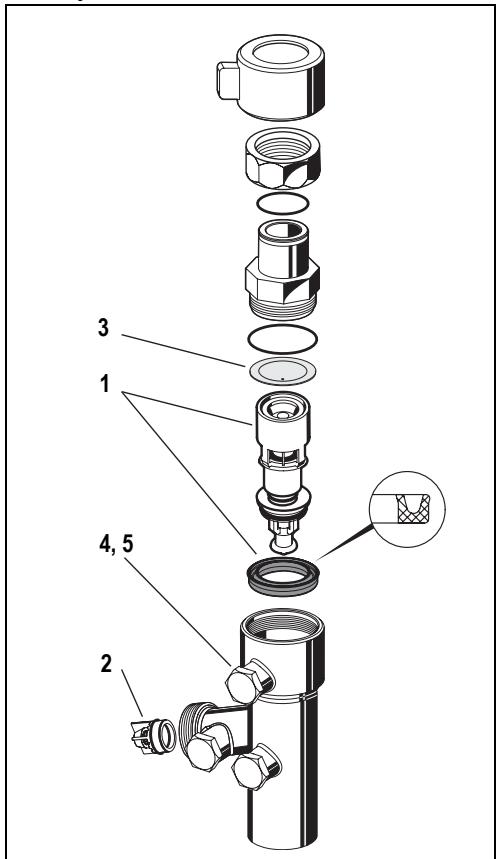

11. Czeci zamienne
1 Wkladkartuszowy 1/2"-1" 0903733
2 WkBad zaworu 1 / 2'' - 1'' 2110200\
przeciwzwrotnego
3 Sito 1 / 2^ - 1^ S295STN
4 Zestaw za slepek-MS 1 / 2 - 1" 0903889 (Warianty A)
5 Zestaw zaślepekf 1/2" - 1" 0903886 (Warianty AC12)

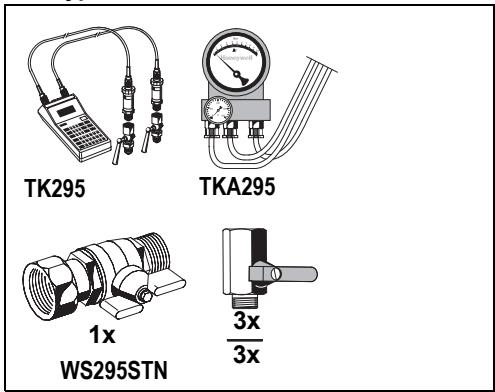

12. Wyposaßenie dodatkowe
TK295 Zestaw do kontrli ciñnienia
Elektroniczny przyrzad pomiarowy z cyfrowym wyświetlaczm, zasilany z baterii. Z futeåm i akcesoriami, idealny do przyceprowadzania przyeglądów i konserwaczji zespólów odcinajczych BA.
TKA295 Zestaw do kontrli ciñnienia
Elektroniczny przyrzad pomiarowy z cyfrowym wyswietlaniem roznicy ciasnien. Z futeralem i akcesoriami,idealny do przypegowadzania przyegladow konserwaczji zespolow odcinajacych BA.
WS295STN Zestaw do konserwaczji
Zestaw do konserwacci do zespolu ocinajacego typu BA295STN
- Wskazówki bezpieczeste stawa 15
- Opis funkcjj 15
3.Zastosowanie 15 - Dane techniczne 15
- Zakres dostawy 15
- Varianten 15
- Montaz 15
- Utrzymywanie w dobrym stanie .... 16
- Usuwanie 17
- Zaklocenia / poszukiwanie usterek 17
- Czeci zamienne 18
- Wyposaegenie dodatkowe 18
