MACRO 3 SLR - Spiegelreflexkamera POLAROID - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MACRO 3 SLR POLAROID als PDF.
| Produkttyp | Sofortbild-Spiegelreflexkamera für medizinische und zahnmedizinische Makrofotografie |
| Marke | Polaroid |
| Modell | Macro 3 SLR |
| Vergrößerungen | X1 (100 %), X2 (200 %), X3 (300 %) mit integrierten Objektiven |
| Kamera-Objekt-Abstand | X1: 25 cm, X2: 12 cm, X3: 8 cm |
| Filmtyp | Polaroid 990, GridFilm, Spectra/Image (hohe Auflösung, 640 ISO, 10 Aufnahmen) |
| Stromversorgung | Im Polaroid-Film integrierte Batterie |
| Blitz | Zwei integrierte Elektronenblitze mit gleichmäßiger Ausleuchtung |
| Belichtungssteuerung | Mikroprozessor mit Aufhellen/Abdunkeln (in 1/3-Blendenstufen) |
| Sucher | Reflexsucher mit Leuchtanzeigen für Fokussierung/Ausrichtung |
| Auslöser | Zweistufig: Einschalten und Fokussieren (leicht), Auslösen (durchdrücken) |
| Fokussierung | Durch Verschieben der Kamera, bis die beiden Leuchtanzeigen übereinstimmen |
| Mitgeliefertes Zubehör | Fernauslöser mit doppelter Leuchtanzeige, Stativ |
| Betriebstemperatur | 4 bis 41 °C (40-105 °F) |
| Wartung | Objektiv mit weichem optischen Reinigungspapier reinigen; Filmeinzugswalzen mit fusselfreiem Tuch reinigen |
| Sicherheit | Gehäuse nicht öffnen (Stromschlaggefahr); keine vom Benutzer reparierbaren Teile |
| Garantie | 1 Jahr auf Material- und Verarbeitungsfehler (ausgenommen Gebrauchsschäden) |
| Technische Unterstützung | 1-800-343-5000 (USA); nächstgelegene Polaroid-Vertretung kontaktieren |
Häufig gestellte Fragen - MACRO 3 SLR POLAROID
Benutzerfragen zu MACRO 3 SLR POLAROID
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Spiegelreflexkamera kostenlos im PDF-Format! Finden Sie Ihr Handbuch MACRO 3 SLR - POLAROID und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MACRO 3 SLR von der Marke POLAROID.
BEDIENUNGSANLEITUNG MACRO 3 SLR POLAROID

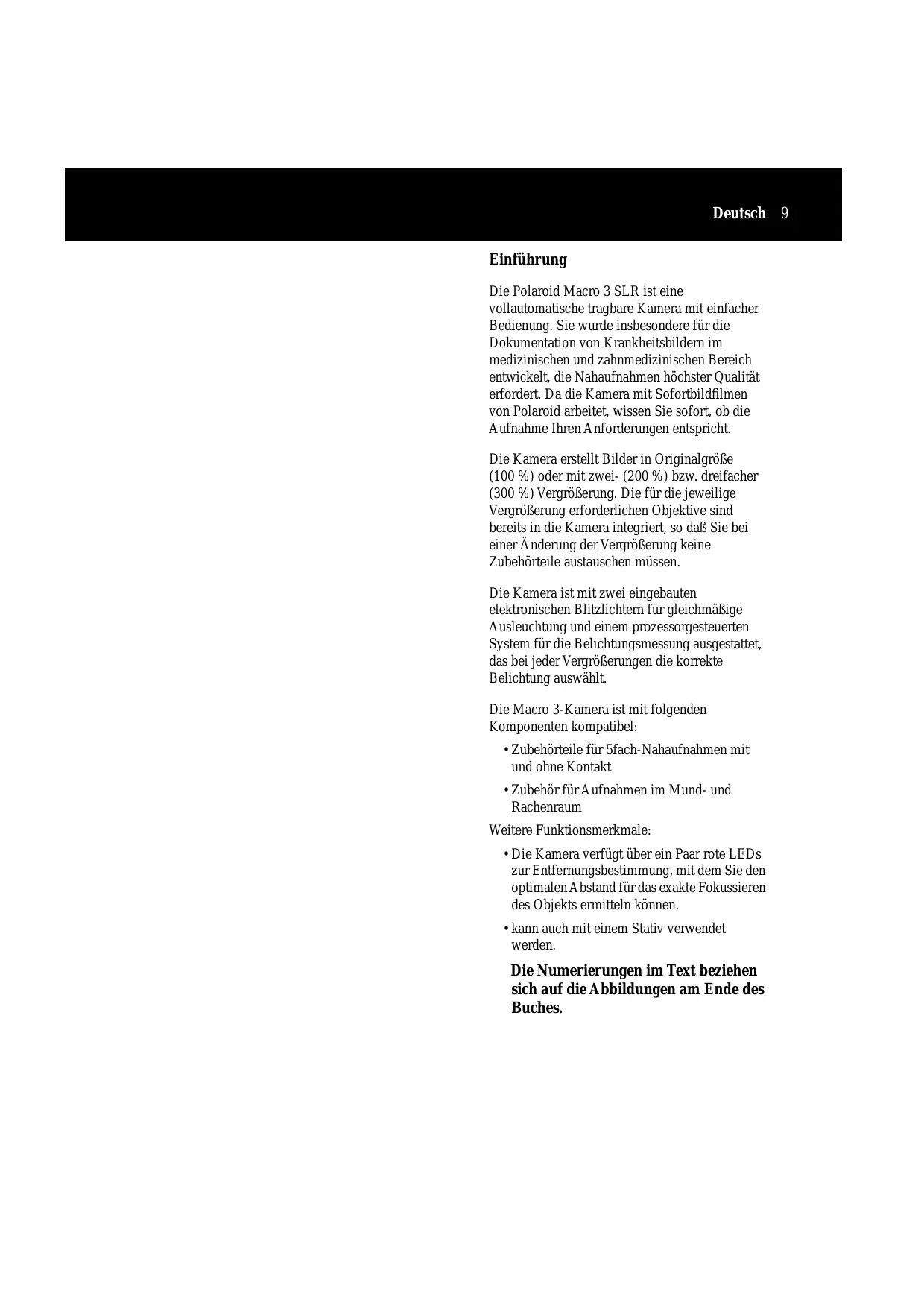

Die Polaroid Macro 3 SLR ist eine vollautomatische tragbare Kamera mit einfacher Bedienung. Sie wurde insbesondere für die Dokumentation von Krankheitsbildern im medizinischen und zahnmedizinischen Bereich entwickelt, die Nahaufnahmen höchster Qualität erfordert. Da die Kamera mit Sofortbildfilmen von Polaroid arbeitet, wollen Sie sofort, ob die Aufnahme ihren Anforderungen entspricht.
Die Kamera erstellt Bilder in OriginalgroBe (100%) oder mit zwei- (200%) bzw. dreifacher (300%) Vergroßerung. Die fur die jeweilige Vergroßerung erforderlichen Objektive sind bereits in die Kamera integriert, so daß Sie bei einer Änderung der Vergroßerung keine Zubehörteile austauschen müssen.
Die Kamera ist mit zwei eingebauten elektronischen Blitzlichtern für gleichmäßige Ausleuchtung und einem prozessorgesteuerten System für die Belichtungsmessung ausgestattet, das bei jeder Vergroßerungen die korrekte Belichtung auswählt.
Die Macro 3-Kamera ist mit folgenden Komponenten kompatibel:
- Zubehröteile für 5fach-Nahaufnahmen mit und ohne Kontakt
- Zubehör für Aufnahmen im Mund- und Rachenraum
Weitere Funktionsmerkmale:
Die Kamera verfügbar über ein Paar rote LEDs zur Entfernungsbestimmung, mit dem Sie den optimalen Abstand für das exakte Fokussieren des Objeks ermittelt wurden.
- kann auch mit einem Stativ verwendet werden.
Die Numerierungen im Text beziehensich auf die Abbildungen am Ende des Buches.
Koponenten der Kamera (Abb. 1)
a Ausloser
b rechter Handgriff
c elektronischer Blitz
d Objektiv
e Entriebelung fur Filmladeklappe
f Filmladeklappe
g Stativsocket (auf der Unterseite der Kamera)
h Entfernungsmeßstrahlen
i Vergroßerungswahlschalter
j linker Handgriff
k Sucher
1 Bedienfeld
Einlegend des Films
Die Kamera arbeitet mit HighDefinition-Sofortbildfilmen von Polaroid. Empfohlen wird der Filtyp 990; GridFilm- und Spectra/Image-Filme konnen jedoch bereits verwendet werden. Jede Filmpackung enthalt 10 Bilder und eine Batterie für die Spanningsversorgung. Diese hochempfindlichen Filme für Farb-Positive (ISO640/29°) sind sowohl für Blitzlicht- als auch Tageslichtaufnahmen (5500^) geeignet.
1 Drücken Sie auf die Entriegelung der Filmladeklappe, um die Klappe zu öffnen (2).
2 Prufen Sie vor dem Einlagen des Films, ob die Entwicklerwalzen sauber sind. Durch Schmutz oder eingetrockneten Entwickler auf den Walzen konnen Unreinheiten oder Streifen auf den Bildern entstehen. Reinigen Sie die Walzen gegebenenfalls mit einem angefeuchteten weichen, fusselfreiern Tuch (3). Drehen Sie die Walzen beim Reinigen, und überprüfen Sie sie auf Sauberkeit.
3 Halten Sie die Filmpackung am Rand fest. Das Filmdeckblatt muß nach oben zeigen (4). Schieben Sie die Packung vollständig in die Kamera ein.
4 Schlieben Sie die Filmladeklappe. Das Filmdeckblatt wird an der Vorderseite der Kamera ausgeworfen (5).
Entnehmen der leeren Filmpackung
Öffnen Sie die Filmladeklappe, undziehen Sie die Packung an der Lasche hersus (6).
Bedienfeld (7)
a Einschalter
Mit diesen Schalter konnen Sie die Kamera einschalten. Die roten Blitzlichtmodule werden geladen. Sobald die Bereitschaftsleuchten grün leuchten, ist die Kamera aufnahmebereit.
Die Kamera wird durch erneutes Betätigten des Einsatzers oder nach 30 Sekunden Inaktivität abgeschelt. (Hinweis: Die Kamera kann ebenfalls durch leichtes Drücken des Auslösere eingeschaltet werden.)
b Statusanzeigen für Blitzlicht
Die rote LED blinkt während des Ladevorgangs der Blitzlichter, die grünen Anzeigen erscheinen, sobald die Blitzlichter BETRIEBSBEREIT sind.
c Belichtungssteuerung
Die Helligkeit des Blitzlichts kann in Schritten von 1/3 Blendenwert erhöht oder verringgert werden. Nominalwert ist damit das Mittenlicht.
d Bildzahlwerk
Die Zahlung erfolgt rückwärts, d. h., es wird die Anzahl der verbleibenden Aufnahmen angezeigt.
Einstellen der Vergroßerung
Stellen Sie den Vergroßerungswahlschalter auf den gewünschten Wert (8). Der Wahlschalter rastet bei jeder möglichen Vergroßerung ein.
Wenn sich der Schalter zwischen zwei Einstellungen befindet, ist die Kamera nicht Funktionsfähig.
Neben der Vergroßerung wird die Enternung zwischen Kamera und Motiv angezeigt. Darüber hinaus setzen Sie Symbole, die ungebahr den im Bild enthaltenen Motivausschnitt kennzeichnen.
Fokussieren des Objeks und Auswahlen des Bildausschnits
1 Passen Sie den Abstand zwischen Kamera und Motiv an die gewährte Vergroßerung an. Wenn Sie beispielsweise Aufnahmen mit 1:1-Wiedergabe erstellen möchten, muß die Kamera etwa 25cm vom Motiv entfernt sein.
2 Drücken Sie den Auslöserleitung herunter, (9), bis die Entermungsanzeigen aufleuchten. Die Anzeigen leuchten so lange, wie der Auslöser gedrückt gehalten wird. Wenn Sie den Auslöser loslassen, erlischt die Anzeige nach ca. 15 Sekunden. Drücken Sie den Auslöser wiederleitung herunter, um die Anzeige erneut einzuschalten.
3 Wenn Sie über die Kamera hinwegschauen, siehen Sie die Lichtpunkte der beiden Entermungsanzeigen auf dem Object (10). Vergroßern oder verkleinern Sie den Abstand zwischen Kamera und Motiv, bis die beiden Lichtpunkte都认为 überinanderliegen (11).
4 Im Sicher wird der Motivausschnitt mit den beiden Entfernungsanzeigen in der Mitte angezeigt.
Wenn Sie die Entermungsanzeigen nicht erkennen können, befindet sich die Kamera nicht in entsprechender Entfernung vom Motiv.
Weitere Informationen finden Sie auch unter Fehlerbehebung.
Aufnehmen des Bildes
Schauen Sie durch den Sicher, und wahlen Sie den gewünschten Motivausschnitt aus.
Drücken Sie den Ausloser bis zum Anschlag herunter, um das Bild aufzunehmen (12).
Das Bild wird automatisch an der Vorderseite der Kamera ausgegeben, sobald Sie den Auslöser loslassen.
Legen Sie das Bild auf eine flache Unterlage, oder behalten Sie es in der Hand, bis es entwickelt ist. Fassen Sie es damit nur am weißen Rand an. Das Bildarf nicht gewedelt,gebogen oder gefaltet bzw.geschritten oder getrennt werden.Beachten Sie die Hinweise unter Achtung auf der Filmverpackung.
Tips zum Fotografieren
- Wichtig: Die Vorderkante der Kamera muß immer parallel zum Motiv stehen (13). Andernfalls (14) kann die Aufnahme an einigen Stellen unscharf werden.
- Wenn Sie kurzsichtig sind, sollen den Sie ihre Korrekturbrille bei der Benutzung der Kamera tragen, um das Bild korrekt auszuwahlen und zu fokussieren.
Belichtungssteuerung (15)
Die Kamera ist darauf ausgerichtet, korrekte Belichtungen von Objekten durchschnittlicher Helligkeit durchzuführen. In einigen Fällen ist es unter Umständen erforderlich, die Aufnahme stärker oder schwäch zu belichen, um bestimme Details hervorzuheiten. Die Einstellungen auf dem Bedienfeld entsprechen einer Änderung der Belichtung um 1/3 Blendenwert. Die Einstellung kann maximal um einen vollen Blendenwert geändert werden.
- Drücken Sie den hellen Pfeil, um das Bild aufzuhellen (längere Belichtung).
- Drücken Sie den dunklen Pfeil, um das Bild dunkler zu machen (kürzere Belichtung).
- Drücken Sie die entgegengesetzte Taste, bis die grüne Leuchte direkt über der Vertikallinie erscheint (Rückkehr in Nominalposition).
Die Kamera verfügt über eine Speicherfunktion, in der ihre benutzerdefinierte Belichtungs-einstellung abgespeichert wird, bis Sie wieder zur Normaleinstellung zusückstellen.
Blitzlichter (16)
Die beiden eingebauten Elektronikblitze gewährleisten eine gleichmäßige Ausleuchting bei allen Vermörungen.
Benutzung im Freien
Die Kamera ist für die Verwendung in Räumen vorgesehen. Für die Benutzung im Freien sind besondere Vorsichtsmaßnahmen einzuhalten.
- Der gewählte Bereich sollte keinem direkten Sonnenlicht ausgesetzt sein, um überbelichtete Aufnahmen zu vermeiden.
- Schirmen Sie die direkte Sonneneinstrahlung auf das Motiv ab. (Die Entfernungsanzeigen sind bei sehr hellem Licht schwer zu erkennen.)
- Der optimale Temperaturbereich liegt bei 22^ .
GridFilm
Dieser Film verfügbar über ein vorbelichtetes Raster, das auf jedem mit diesen Film belichteten Bild erscheint.
Es umfaßt 17 Vertikal- und 13 Horizontallinien.
Die Vertikallinien sind am oberen Rand mit Buchstaben und die Horizontallinien mit Ziffern am linken Rand bezeichnet, um das Auffinden bestimmter Stellen auf dem Bild zu erleichtern (17). Dadurch ist es möglich, eine bestimmte Bildposition mit Hilfe von Buchstaben-/Ziffern-Koordinaten bereits zu bezeichnet.
Berechnen von Abmessungen anhand des Rasters
Bei Aufnahmen im Abbildungsmaßstab 1:1 hat jeder Rasterquadrat eine Kantenlänge von 5mm . In der nachstehenden Tabelle sind die Entsprechungen der Rasterquadrate bei den jeweiligen Vergroßerungen darestellt.
Abbildungs- Kantenlänge der maßstab Rasterquadrate
1:1 5mm
2:1 2,5mm
3:1 1,7mm
Fehlerbehebung
Probleme beim Scharfstellen
Die Entermungsanzeigen sind bei sehr starker Lichteinstrahlung oder auf sehr lichtschwachen Motiven nur schlecht zu erkennen. Abhilfe:
- Prufen Sie, ob die Kamera auf die gewünschte Vergroßerung eingestellt ist und sich in korrekter Enternung vom Motiv befindet.
- Prüfen Sie, ob das Verfallsdatum des Films möglicherweise übersritten ist.
- Richten Sie die Entfernungsanzeigen auf einen helleren Bereich des Motivs.
- Versuchen Sie, die Entfernungsanzeigen über den oberen Rand der Kamera (nicht durch den Sicher) anzupeilen.
Kamera faktioniert nicht
Die Blitzlicher und/oder LED- Enternungsanzeigen Funktionieren nicht, wenn die Batterie des Filmpakets leer oder schwach ist.
Kein Bild im Sicher
Der Vergroßerungswahlschalter ist nicht eingerastet.
Die Bilder sind zu hell
Die Entfernung zwischen Kamera und Motiv ist für die gewährte Vergroßerung zu gering oder die Belichtungssteuerung wurde nicht korrekt eingestellt. Bei sehr hellen Objekten muß die Belichtungssteuerung auf „Dunkler“ gestellt werden. Auch helles Umgebungslicht beeinflübt die Belichtung.
Die Bilder sind zu dunkel
Eventuell ist die Enternung zwischen Kamera und Motiv für die gewährte Vergroßerung zu groß oder die Belichtungssteuerung ist möglicherweise nicht korrekt eingestellt. Bei sehr dunklen Objekten muß die Belichtungssteuerung auf „Heller" gestellt werden.
Unscharfe Aufnahmen
Die Entflammung zwischen Kamera und Motiv ist nicht korrekt. (Außerdem werden die Aufnahmen über- oder unterbelichtet.)
Unscharfe Bildausschnitte oder verzerrte Motive
Die Kamera steht nicht parallel zum Motiv.
Pflege und Wartung
Reinigung des Objektivs
Fassen Sie nicht auf das Objektiv. Um Fingerabrickse oder Staub zu entfernen, hauchen Sie das Objektiv an, und wischen Sie es vorsichtig mit einem sauberen und weichen Reinigungstuch ab. Verwenden Sie keinesfalls silikonbehandelte Brillenputztücher.
Temperatur
Kamera und Film sind für den Gebrauch bei Temperaturen von 4 - 41^ ausgelegt. Lagern Sie Kamera und Film nicht bei Temperatures über 24^ . Setzen Sie die Filme oder die Kamera mit eingelegtem Film niemals hohen Temperatures aus, wie sie beispiesweise im Kofferraum von Fahrzeugen entstehen.
Vorsicht
Zur Vermeidung elektrischer Schläge sollen das Kameragehause nicht geöffnet werden. In der Kamera befinden sich keine Komponenten, die durch den Benutzer gewartet werden konnen. Entsprechende Wartungsarbeiten sollen Sie durch das nachstgelegene Polaroid-Kundendienstzentrum vornehmenngen.
EMV-Erklärung
Die Polaroid Corporation bestätigt, daß das vorliegende Produkt den folgenden Normen entspricht:
Sicherheit: Niederspannungsrichtlinie 73/23/EEC
EMV: EN55022, Klasse B; EN50082-1; IEC 801-2, 801-3
Kostenloser technischer Kundendienst
Wenn Sie Unterstützung oder zusätzliche Informationen bestehtigen, wenden Sie sich an einen Polaroid-Handler oder die nachstgelegene Geschäftsstelle. In den USA stehen wir Ihnen unter der gebührenfreien Telefonnummer 1-800-343-5000 von Montag bis Freitag zwischen 8 und 20 Uhr (Eastern Time) zur Verfügung. Sie konnen sich auch schriftlich an das Kundendienstzentrum der Polaroid Corporation in 201 Burlington Road, Bedford, MA, 01730-1406 wenden.
Wenden Sie sich außerhalb der USA an die nachstgelegene Polaroid-Geschäftsstelle. (Siehe Übersicht auf der Rückseite.)
Macro 3 SLR Kamera Garantie
Ohre Macro 3-Kamera wurde vor dem Versand sorgfältig getestet und geprüft. Der Hersteller gewährleistet für alle Komponenten, daß für einen Zeitraum von einem (1) Jahr ab Verkaufsdatum keine Material- und Verarbeitungsfehler auftreten. Innerhalb these Zeitraums erfolgt eine kostenfrei Nachbesserung (mit Ausnahme der Versandkosten) derartiger Fehler durch die Polaroid Corporation. Schäden, die auf normalen Verschleiß, Mißbrauch oder Unfall zugrückzuführn sind, werden durch diese Gewährleistung nicht abgedeckt. In diesen Fälle ist die Reparatur kostenpflichtig.
USA: Soweit gesetzlich zulässig, wird die Haftung für Folgeschäden ausgeschlossen.
Außerhalb der USA: These Gewährleistung hat keine Auswirkungen auf bestehende gesetzliche Bestimmungen.
Service
Wenden Sie sich an das Polaroid-Kundendienstzentrum oder die{nachstgelegene Polaroid-Geschäftsstelle, um vor dem Einsenden einer Kamera zwecks Reparatur oder Wartung Informationen uber den Versand und die Kundendienstleistungen zu erhalten. Die Kamera sollte in der Originalverpackung oder einer anderen robusten Verpackung versandt werden. Die versicherte, bezahlte Sendung ist an die nachstgelegene Polaroid-Geschäftsstelle zu adressieren.
Störungen des Rundfunk- und Fernsehempfangs FCC-Vorschriften
Das Gerät entspricht den Festlegungen gemäß Abschnitt 15 der FCC-Vorschriften. Der Betrieb des Gerätes unterliegt den folgenden Bedingungen:
1 Das Gerätarf keine elektrischen Störungen verursachen.
2 Das Gerät muß gegenüber allen elektrischen Interferenzen unempfindlich sein, einschließlich solcher Interferenzen, die unerwänschte Störungen zur Folge haben können.
Technische Daten der Kamera
| Abbildungsmaßstab1 | Enternung zwischen Objektiv und Gegenstand | Brennweite des Objektivs2 | Tatsächliche Blendenöffnung | Tiefenschääre3 |
| 1:1 (100%) | 25 cm | 128 mm | f/47 | 2,2 cm |
| 2:1 (200%) | 12 cm | 85,4 mm | f/67 | 0,8 cm |
| 3:1 (300%) | 8 cm | 64 mm | f/100 | 0,5 cm |
1 Wenn der genaue Abbildungsmaßstab dokumentiert werden muß, sollenn Sie eine Skala in das Bild aufnahmen (18). Die Skala und das Object mösen sich in derselben Entfernung von der Kamera befinden.
2 Die Kamera enthalt Objektive für den jeweiligen Abbildungsmaßstab. Jedes Objektiv hat eine bestimmte Brennweite, die die perspektivische Verzerrung auf ein Minimum reduziert und einen größeren Arbeitsbereich zwischen Kamera und Objekt ermitteligt. Die geringe Blendenöffnung gewährleistet eine größere Tiefenschärfe.
3 Die Tiefenschärfe oder der Bereich, in dem das Objekt scharf abgebildet wird, unterliegt bei Nahaufnahmen bestimmten Einschränkungen. Die Tiefenschärfe erstreckt sich vom eigentlichen Schärfepunkt gleichermaßen um die Häufe nach vorn und halten.
Hinweis: Die Verschlußzeit der Blende ist bei dieser Kamera auf 1/50 Sek. festgelegt.
