| Type de produit | Appareil photo reflex instantané pour macrophotographie médicale et dentaire |
| Marque | Polaroid |
| Modèle | Macro 3 SLR |
| Grossissements | X1 (100 %), X2 (200 %), X3 (300 %) avec objectifs intégrés |
| Distance appareil-sujet | X1 : 25 cm, X2 : 12 cm, X3 : 8 cm |
| Type de film | Polaroid 990, GridFilm, Spectra/Image (haute définition, 640 ISO, 10 vues) |
| Alimentation | Pile intégrée dans chaque film Polaroid |
| Flash | Deux flashes électroniques intégrés avec éclairage uniforme |
| Contrôle d'exposition | Microprocesseur avec réglage éclaircir/assombrir (par incréments de 1/3 diaphragme) |
| Viseur | Viseur reflex avec témoins lumineux de mise au point/alignement |
| Déclencheur | À deux positions : mise sous tension et mise au point (légère), prise de vue (à fond) |
| Mise au point | Par déplacement de l'appareil jusqu'à coïncidence des deux témoins lumineux |
| Accessoires fournis | Télécommande à double voyant lumineux, trépied |
| Température de fonctionnement | 4 à 41 °C (40-105 °F) |
| Entretien | Nettoyer l'objectif avec papier optique doux ; nettoyer les galets du film avec un chiffon non pelucheux |
| Sécurité | Ne pas ouvrir le capot (risque de décharge électrique) ; aucune pièce réparable par l'utilisateur |
| Garantie | 1 an contre défauts matériels et de fabrication (hors dommages d'utilisation) |
| Assistance technique | 1-800-343-5000 (États-Unis) ; contacter l'agence Polaroid la plus proche |
FOIRE AUX QUESTIONS - MACRO 3 SLR POLAROID
Questions des utilisateurs sur MACRO 3 SLR POLAROID
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Appareil photo reflex au format PDF gratuitement ! Retrouvez votre notice MACRO 3 SLR - POLAROID et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MACRO 3 SLR de la marque POLAROID.
MODE D'EMPLOI MACRO 3 SLR POLAROID

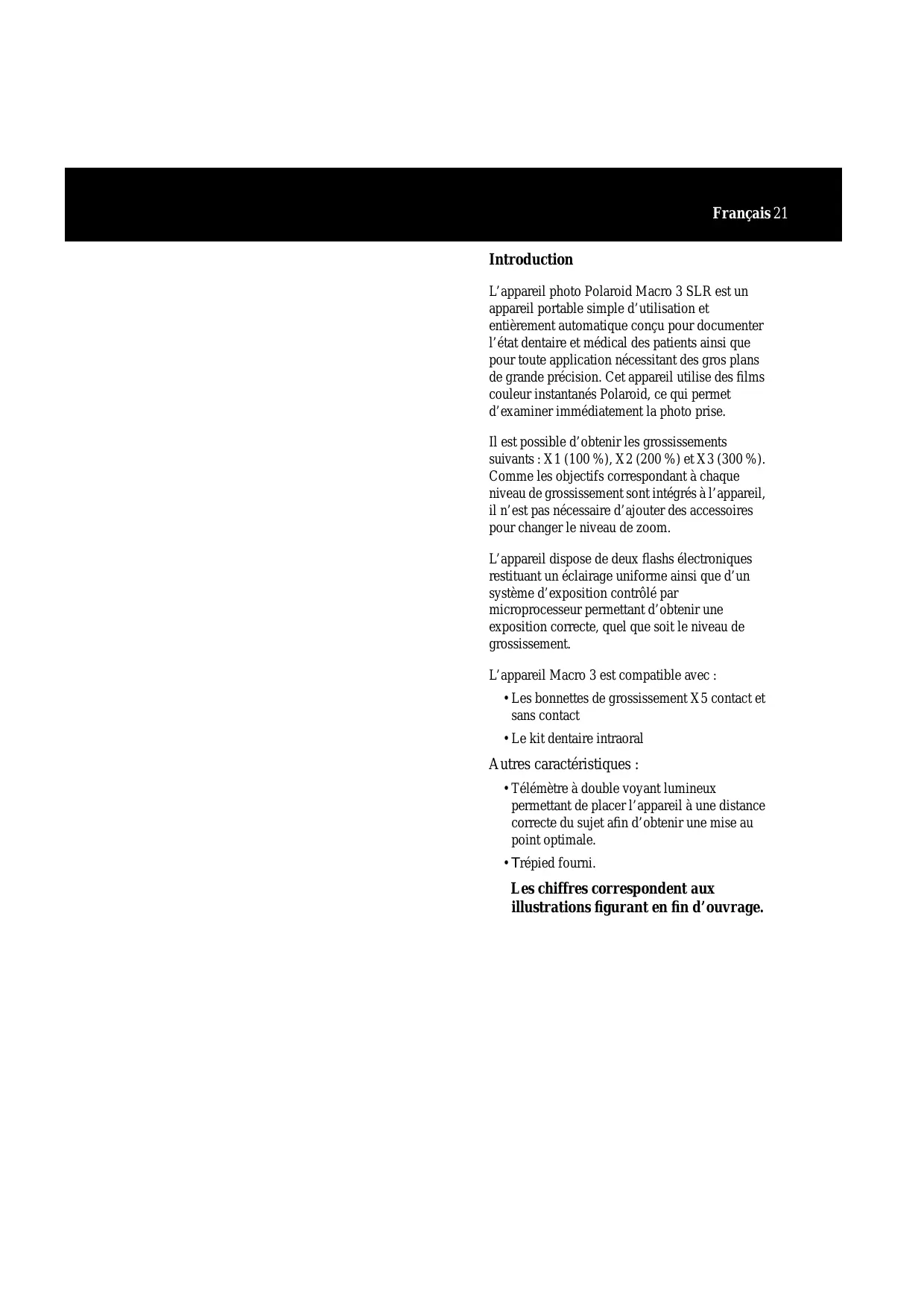

L'appareil photo Polaroid Macro 3 SLR est un appareil portable simple d'utilisation et entièrement automatique conçu pour documenter l'état dentaire et médical des patients ainsi que pour toute application nécessitant des gros plans de grande précision. Cet appareil utilise des films couleur instantanés Polaroid, ce qui permet d'examiner immédiatement la photo prise.
Il est possible d'obtenir les grossissements suivants : X1 (100%), X2 (200%) et X3 (300%). Comme les objectifs correspondant à chaque niveau de grossissement sont intégrés à l'appareil, il n'est pas nécessaire d'ajouter des accessoires pour changer le niveau de zoom.
L'appareil dispose de deux flashes électroniques restituant un éclairage uniforme ainsi que d'un système d'exposition contrôlé par microprocesseur permettant d'obtenir une exposition correcte, quel que soit le niveau de grossissement.
L'appareil Macro 3 est compatible avec :
- Les bonnettes de grossissement x5 contact et sans contact. Le kit dentaire intraoral.
Autres caractéristiques :
- Télécommande à double voyant lumineux permettant de placer l'appareil à une distance correcte du sujet afin d'obtenir une mise au point optimale. Trépied fourni.
Les chiffres correspondant aux illustrations figurant en fin d'ouvrage.
Description détaillée de l'appareil photo (fig. 1)
a Déclencheur b Poignée droite c Flashs électroniques d Objectif e Bouton d'ouverture du compartiment du film f Compartiment du film g Support de trépied (bas de l'appareil) h Témoins lumineux de mise au point/alignment i Bouton de sélection du grossissement j Poignée gauche k Viseur l Panneau de commandes
Chargement du film
L'appareil utilise des films couleur instantanés Polaroid haute définition. Nous vous recommandons d'utiliser des films de type 990 ou encore les films GridFilm et Spectra/Image. Chaque film contient 10 prises de vues et une pile d'alimentation. Ces films grande vitesse (640 / 29^ ISO), qui constituent un bon compromis entre le flash électronique et la lumière naturelle (5500^), permettent d'obtenir des épreuves couleur positives.
1 Appuyez sur le bouton d'ouverture du compartiment du film pour ouvrir la porte (2). 2 Avant de charger le film, assurez-vous que les galets d'entraînement du film sont propres. Si de la poussière ou des fragments humides de révélateur se déposent sur les galets, des taches ou des traînées risquent d'apparaître sur les images. Pour nettoyer les galets, utilisez un chiffon doux, sans peluches, légèrement imbibé d'eau si nécessaire (3). Faites pivoter les galets pour un nettoyage et un contrôle optimaux.
3 Tenez le film par les bords, protection orientée vers le haut (4). Introduisez le film dans l'appareil. 4 Fermez le compartiment du film. La protection s'éjecte à l'avant de l'appareil (5).
Pour retirer un film terminé
Ouvrez le compartiment du film et saisissez l'attache située à l'extrémité du film pour retirer ce dernier (6).
Le panneau de commandes (7)
Appuyez sur ce bouton pour mettre en marche l'appareil photo. Les flashes se rechargent. Une fois le rechargement terminé, des voyants verts s'allument pour indiquer qu'il est désormais possible de prendre des photos.
Pour arrêter l'appareil, appuyez de nouveau sur le bouton d'alimentation. Lorsqu'il n'est pas utilisé, l'appareil se met automatiquement hors tension au bout de 30 secondes. (Remarque : Vous pouvez également appuyer légèrement sur le déclencheur pour mettre l'appareil sous tension.)
Levoyant rouge clignote pendant le rechargement des flashes. Les voyants verts apparaissent ensuite pour indiquer l'etat PRET.
Chaque paramètre permet de régler la puissance du flash afin d'augmenter ou de réduire l'exposition (ouverture du diaphragme f/1/3). Le voyant central correspond au réglage par défaut.
Décompte le nombre de prises de vues restantes dans le film.
Réglage du grossissement
Réglez le bouton de sélection du grossissement à votre guise (8). Le bouton doit s'enclencher pour chaque niveau de grossissement. L'appareil ne peut pas fonctionner si le bouton est positionné entre deux réglages.
Outre le niveau de grossissement, le sélection affiche la distance appareil-sujet ainsi que des icones indiquant approximativement la zone représentée par un sujet de l'image.
Mise au point et cadrage du sujet
1 Placez l'appareil photo à une distance approximative du sujet en fonction du grossissement choisi. Par exemple, pour un grossissement X1, placez l'appareil à 25 cm du sujet. 2 Appuyez légèrement (9) sur le déclencheur pour faire apparātre les témoins lumineux de mise au point/alignment. Tant que vous ne relâchez pas le bouton, les voyants restent allumés. Lorsque vous relâchez le bouton, les témoins s'éteignent au bout de 15 secondes environ. Pour les pallumer, appuyez de nouveau légèrement sur le bouton. 3 Deux témoins de mise au point/alignment par rapport au sujet apparaissent dans la partie supérieure de l'appareil photo (10). Approchez ou éloignez l'appareil du sujet pour que les deux témoins lumineux coïncident (11). 4 La zone figurant sur l'image apparait dans le viseur. Les témoins lumineux de mise au point/alignment apparaisent au centre de l'image.
Si ces témoins n'apparaissent pas, assurez-vous que l'appareil photo est à une distance correcte du sujet. Voir aussi Dépannage.
Prise d'une photographie
Regardez dans le viseur et recadrez le sujet en conséquence.
Appuyez à fond sur le déclencheur pour prendre la photographie (12).
Une fois le bouton relâché, la photo s'éjecte automatiquement à l'avant de l'appareil.
Posez la photo bien à plat ou tenez-la par les bords pendant qu'elle se développe. Veillez à ne pas secouer, tordre ou froisser l'image. Ne découpez ou ne détruirez jamais des images. Voir la note d'Avertissement sur la boîte du film.
Conseils pour la prise de photographies
- Important: Maintenez toujours l'appareil photo de sorte que le panneau avant soit parallèle au sujet (13). Si l'appareil est disposé en biais par rapport au sujet (14), l'image risque de présenter des zones floues.
- Si vous êtes myope et portez des lunettes, veillez à ne pas les quitter lors de la prise de photographies afin de garantir une vision et une mise au point précises.
Commande éclaircir/assombrir (15)
L'appareil photo est conçu pour garantir une exposition correcte pour des sujets soumis à une luminosité moyenne. Pour certains sujets, en revanche, il peut s'avérer nécessaire d'éclaircir ou d'assombrir l'image afin de faire ressortir des détails particuliers. Chaque paramètre du panneau correspond à une variation de l'exposition (ouverture de f/1/3 à f/1).
- Appuyez sur la flèche de surexposition pour éclaircir les images (augmenter l'exposition).
- Appuyez sur la flèche de sous-exposition pour assombrir les images (réduire l'exposition).
- Appuyez sur la flèche opposée jusqu'à ce que le voyant vert s'aligne sur la ligne verticale (retour à la position par défaut).
L'appareil photo dispose d'une mémoire qui permet d'enregistrer les paramètres de luminosité personnalisés.
Flashes (16)
Les deux flashs électroniques intégrés sont conçus pour apporter un éclairage uniforme, quel que soit le niveau de grossissement.
Utilisation en extérieur
Cet appareil photo est destiné principalement à une utilisation en intérieur. Dans le cadre d'une utilisation en extérieur :
- Veillez à ne pas travailler dans une zone trop exposée à la lumière du soleil afin d'éviter les risques de surexposition.
- N'exposez pas le sujet à la lumière directe du soleil. (Les témoins lumineux de mise au point/alignment sont peu visibles par temps très ensoleillé.)
- Performances optimales à 71°F (22^)
Gridfilm (film quadrille)
Ce film présente un quadrillage créé lors de sa fabrication. Ce motif apparaît en surimpression sur chaque photo.
Ce quadrillage se compose de 17 lignes verticales et de 13 lignes horizontales.
Pour mieux vous repérer sur le quadrillage, des lettres sont associées à chaque ligne verticale (bord supérieur) et des chiffres correspondant aux lignes horizontales (bord gauche) (17). Il suffit ensuite de spécifier une combinaison lettre-chiffre pour définir des coordonnées sur l'image.
Calcul des mesures à partir du quadrillage
Pour des photos prises avec un grossissement X1, chaque case du quadrillage représente 5mm (0,2 po.). Le tableau ci-dessous affiche la taille de chaque case correspondant à chaque niveau de grossissement.
Grossissement des tailles des cases du quadrillage
X1 5mm 0,2 po.
X2 2,5mm 0,1 po.
X3 1,7 mm 0,07 po.
Problèmes de mise au point
Par temps très ensoleillé ou en cas de photographie de sujets très sombres, les témoins lumineux de mise au point/alignment risquent d'être peu visibles. Si vous ne parvenez pas à voir les témoins lumineux de mise au point/alignment :
Assurez-vous que le niveau de grossissement est réglé correctement et que l'appareil est à une distance du sujet. Assurez-vous que le film n'est pas périmé. - Réglez les témoins lumineux de mise au point/alignment sur une zone plus claire du sujet. - Contrôlez les témoins dans la partie supérieure de l'appareil photo que dans le viseur.
L'appareil ne fonctionne pas
Le flash et/ou les témoins lumineux de mise au point/alignment ne fonctionnent pas si la pile du film est faible ou morte.
Aucune image n'apparaît dans le viseur
Le bouton de sélection du grossissement n'est pas correctement enclenché.
Les photos sont surexposées
L'appareil photo est peut-être trop près du sujet par rapport au niveau de grossissement sélectionné. La commande Eclaircir/Assombrir est peut-être mal réglée. Pour les sujets très clairs, il peut s'avérer nécessaire de régler la commande sur Assombrir. La lumière ambience est peut-être trop forte, ce qui affecte l'exposition.
Les photos sont sous-exposées
L'appareil photo est peut-être trop éloigné du sujet par rapport au niveau de grossissement sélectionné. La commande Eclaircir/Assombrir est peut-être mal réglée. Pour les sujets très sombres, il peut s'avérer nécessaire de régler la commande sur Eclaircir.
L'appareil photo n'est pas à la bonne distance du sujet. (Ce qui provoque également un problème d'exposition — photos trop claires ou trop sombres.)
Des parties de l'image sont floues ou le sujet est déformé
L'appareil photo n'est pas parallèle au sujet.
Entretien de l'objectif
Evitez de toucher l'objectif. Pour le dépoussierer ou nettoyer les traces de doigts, soufflez sur l'objectif et essuyez-le à l'aide d'un papier optique propre et doux. N'utilisez pas de papier optique traité au silicone.
L'appareil photo et le film sont conçus pour supporter des températures comprises entre 4 et 41°C (40 - 105^). Il est recommandé d'entreposer l'appareil à une température inférieure à 24°C (75^). Ne laissez jamais le film ou l'appareil photo chargé dans un lieu exposé à des températures élevées (par exemple, dans le coffre d'une voiture).
Avertissement
Afin d'éviter les risques de décharges électriques, ne retirez pas le capot de l'appareil. Le produit ne contient aucun élément réparable par l'utilisateur. En cas d'intervention technique, contactez le centre d'assistance Polaroid le plus proche.
Avis EMC
Polaroid Corporation certifie que ce produit est conforme aux normes suivantes :
Sécurité : Directive sur les basses tensions 73/23/EEC
EMC: EN55022, ClasseB; EN50082-1; IEC 801-2,801-3
Assistance technique gratuite
Pour obtenir de l'aide ou des informations complémentaires, veuillez prendre contact avec un revendeur Polaroid ou l'agence la plus proche. Aux Etats-Unis, appelez-nous au 1-800-343-5000 (appel gratis), du lundi au vendredi, de 8:00 à 20:00 (heure de la cote Est). Correspondance : Customer Care Center, Polaroid Corporation, 201 Burlington Road, Bedford, MA, 01730-1406.
En dehors des Etats-Unis, contactez l'agence Polaroid la plus proche. (Voir la liste au dos du guide.)
Garantie limitée
L'appareil photo Macro 3 a été dûment testé et contrôlé avant d'être expédié. Toutes les pièces sont garanties contre les défauts matériels et les défauts de fabrication pendant une période d'un an à compter de la date d'achat. Pendant cette période, tout défaut de ce type sera corrigé gratuitement par Polaroid Corporation (frais de transport uniquement). La garantie exclut les dommages résultant d'une utilisation normale, d'une mauvaise manipulation ou d'un accident et pour lesquels les réparations seront à la charge du consommateur.
Etats-Unis : Cette garantie exclut les dommages secondaires dans certaines juridictions.
En dehors des États-Unis : Cette garantie n'affecte pas vos droits légaux.
Réparations
Avant de retourner un appareil photo pour une intervention technique, contactez le centre d'assistance clientèle Polaroid ou l'agence Polaroid la plus proche afin d'obtenir des informations relatives aux modalités d'expédition et de réparation. L'appareil photo doit être retourné dans son emballage d'origine ou autre conteneur suffisamment robuste, port payé et assuré, à l'agence Polaroid la plus proche.
Interférences radio et télévisuelles régulations FCC
L'appareil est conforme aux régulations FCC, Part 15. Son fonctionnement est soumis aux deux conditions suivantes :
1. L'appareil ne doit pas provoquer d'interférences. 2. L'appareil doit accepter les interférences reçues, y compris celles pouvant nuire à son bon fonctionnement.
Avis EMI (canada)
Cet appareil numérique ne dépasse pas les limites de la classe B relatives aux émissions de bruit radiophonique, limites exposées dans les régulations sur les interférences radio du Département des communications canadien.
Spécifications de l'appareil
| Grossissement1 | Distance objectif-sujet | Longueur de focale de l'objectif2 | Ouverture effective | Profondeur de champ3 |
| X1 (100 %) | 25 cm/9,9 po. | 128 mm | f/47 | 2,2 cm/0,86 po. |
| X2 (200 %) | 12 cm/4,8 po. | 85,4 mm | f/67 | 0,8 cm/0,31 po. |
| X3 (300 %) | 8 cm/3,1 po. | 64 mm | f/100 | 0,5 cm/0,20 po. |
Si le grossissement exact doit être documenté, incluez l'échelle de grandeur dans l'image (18). L'échelle et le sujet doivent être à une distance équivalente de l'appareil photo. 2 L'appareil photo contient différents objectifs pour le grossissement. Chaque objectif est muni de la longueur de focale appropriée afin de réduire au minimum la déformation de perspective et de laisser davantage d'espace entre l'appareil et le sujet. La petite ouverture utilisée permet en outre d'avoir une plus grande profondeur de champ. 3 La profondeur de champ, ou distance de netteté du sujet, est limitée pour les gros plans. Si l'on prend le point le plus net comme distance de référence, la zone de profondeur de champ s'étend au-delà et en deça de ce point dans une proportion de 50% environ. Remarque: La vitesse d'obturation est de 1/50 seconde.
