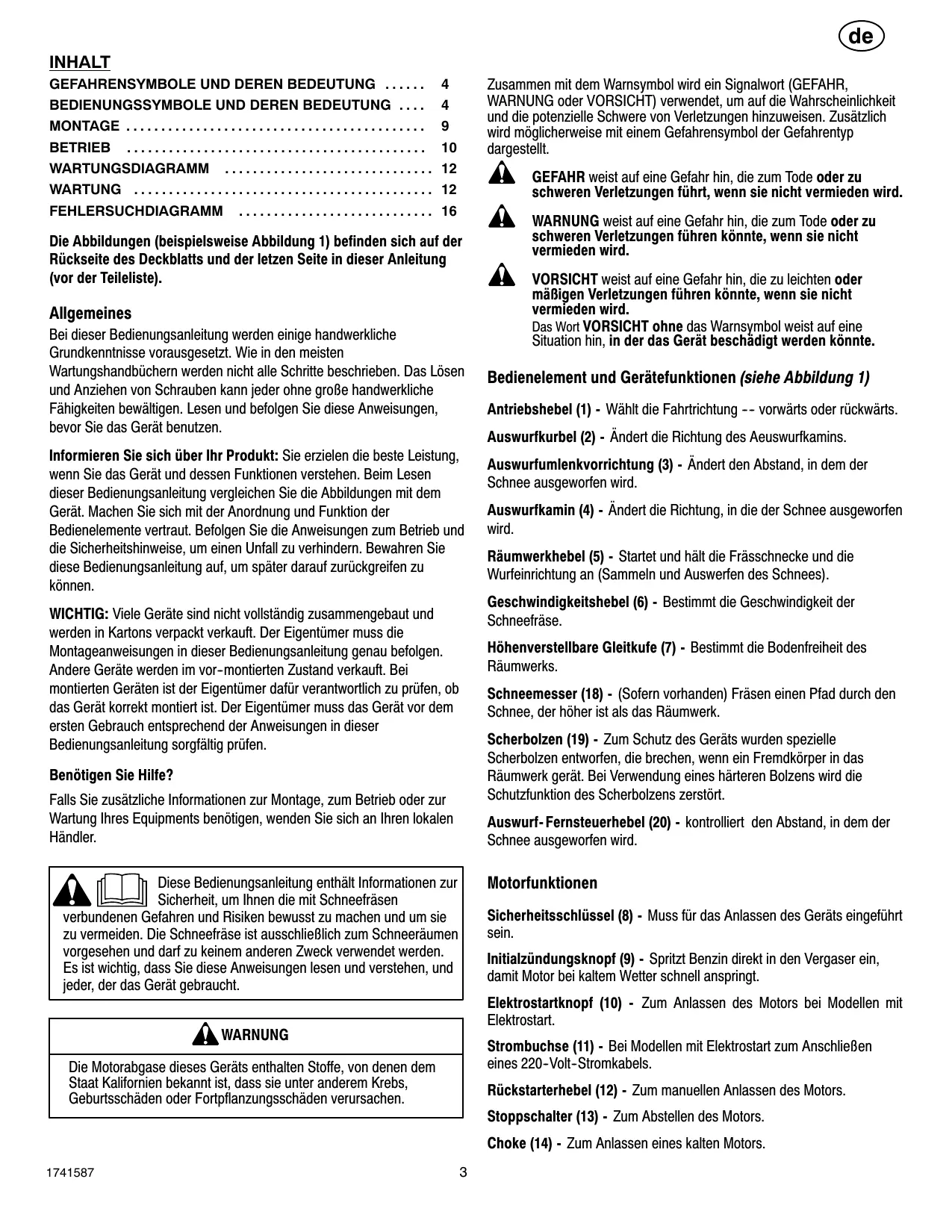

Betriebsanleitung Schneefräse Modell 6271200X61 / 6271201x61

INHALT Zusammen mit dem Warnsymbol wird ein Signalwort (GEFAHR, WARNUNG oder VORSICHT) verwendet, um auf die Wahrscheinlichkeit und die potenzielle Schwere von Verletzungen hinzuweisen. Zusätzlich wird möglicherweise mit einem Gefahrensymbol der Gefahrentyp dargestellt.

GEFAHRENSYMBOLE UND DEREN BEDEUTUNG . . . . . . 34

BEDIENUNGSSYMBOLE UND DEREN BEDEUTUNG . . . . 34

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 BETRIEB

GEFAHR weist auf eine Gefahr hin, die zum Tode oder zu schweren Verletzungen führt, wenn sie nicht vermieden wird. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 312 FEHLERSUCHDIAGRAMM

Die Abbildungen (beispielsweise Abbildung 1) befinden sich auf der Rückseite des Deckblatts und der letzen Seite in dieser Anleitung (vor der Teileliste). Allgemeines Bei dieser Bedienungsanleitung werden einige handwerkliche Grundkenntnisse vorausgesetzt. Wie in den meisten Wartungshandbüchern werden nicht alle Schritte beschrieben. Das Lösen und Anziehen von Schrauben kann jeder ohne große handwerkliche Fähigkeiten bewältigen. Lesen und befolgen Sie diese Anweisungen, bevor Sie das Gerät benutzen. Informieren Sie sich über Ihr Produkt: Sie erzielen die beste Leistung, wenn Sie das Gerät und dessen Funktionen verstehen. Beim Lesen dieser Bedienungsanleitung vergleichen Sie die Abbildungen mit dem Gerät. Machen Sie sich mit der Anordnung und Funktion der Bedienelemente vertraut. Befolgen Sie die Anweisungen zum Betrieb und die Sicherheitshinweise, um einen Unfall zu verhindern. Bewahren Sie diese Bedienungsanleitung auf, um später darauf zurückgreifen zu können. WICHTIG: Viele Geräte sind nicht vollständig zusammengebaut und werden in Kartons verpackt verkauft. Der Eigentümer muss die Montageanweisungen in dieser Bedienungsanleitung genau befolgen. Andere Geräte werden im vor--montierten Zustand verkauft. Bei montierten Geräten ist der Eigentümer dafür verantwortlich zu prüfen, ob das Gerät korrekt montiert ist. Der Eigentümer muss das Gerät vor dem ersten Gebrauch entsprechend der Anweisungen in dieser Bedienungsanleitung sorgfältig prüfen. WARNUNG weist auf eine Gefahr hin, die zum Tode oder zu schweren Verletzungen führen könnte, wenn sie nicht vermieden wird. VORSICHT weist auf eine Gefahr hin, die zu leichten oder mäßigen Verletzungen führen könnte, wenn sie nicht vermieden wird. Das Wort VORSICHT ohne das Warnsymbol weist auf eine Situation hin, in der das Gerät beschädigt werden könnte. Bedienelement und Gerätefunktionen (siehe Abbildung 1) Antriebshebel (1) - Wählt die Fahrtrichtung ---- vorwärts oder rückwärts. Auswurfkurbel (2) - Ändert die Richtung des Aeuswurfkamins. Auswurfumlenkvorrichtung (3) - Ändert den Abstand, in dem der Schnee ausgeworfen wird. Auswurfkamin (4) - Ändert die Richtung, in die der Schnee ausgeworfen wird. Räumwerkhebel (5) - Startet und hält die Frässchnecke und die Wurfeinrichtung an (Sammeln und Auswerfen des Schnees). Geschwindigkeitshebel (6) - Bestimmt die Geschwindigkeit der Schneefräse. Höhenverstellbare Gleitkufe (7) - Bestimmt die Bodenfreiheit des Räumwerks. Schneemesser (18) - (Sofern vorhanden) Fräsen einen Pfad durch den Schnee, der höher ist als das Räumwerk. Scherbolzen (19) - Zum Schutz des Geräts wurden spezielle Scherbolzen entworfen, die brechen, wenn ein Fremdkörper in das Räumwerk gerät. Bei Verwendung eines härteren Bolzens wird die Schutzfunktion des Scherbolzens zerstört. Benötigen Sie Hilfe? Falls Sie zusätzliche Informationen zur Montage, zum Betrieb oder zur Wartung Ihres Equipments benötigen, wenden Sie sich an Ihren lokalen Händler. Auswurf- Fernsteuerhebel (20) - kontrolliert den Abstand, in dem der Schnee ausgeworfen wird. Motorfunktionen Diese Bedienungsanleitung enthält Informationen zur Sicherheit, um Ihnen die mit Schneefräsen verbundenen Gefahren und Risiken bewusst zu machen und um sie zu vermeiden. Die Schneefräse ist ausschließlich zum Schneeräumen vorgesehen und darf zu keinem anderen Zweck verwendet werden. Es ist wichtig, dass Sie diese Anweisungen lesen und verstehen, und jeder, der das Gerät gebraucht. Sicherheitsschlüssel (8) - Muss für das Anlassen des Geräts eingeführt sein. Initialzündungsknopf (9) - Spritzt Benzin direkt in den Vergaser ein, damit Motor bei kaltem Wetter schnell anspringt. Elektrostartknopf (10) - Zum Anlassen des Motors bei Modellen mit Elektrostart. WARNUNG Strombuchse (11) - Bei Modellen mit Elektrostart zum Anschließen eines 220--Volt--Stromkabels. Die Motorabgase dieses Geräts enthalten Stoffe, von denen dem Staat Kalifornien bekannt ist, dass sie unter anderem Krebs, Geburtsschäden oder Fortpflanzungsschäden verursachen. Rückstarterhebel (12) - Zum manuellen Anlassen des Motors. Stoppschalter (13) - Zum Abstellen des Motors. Choke (14) - Zum Anlassen eines kalten Motors.

Gefahrensymbole und deren Bedeutung Bedienungssymbole und deren Bedeutung Das Gerät ist mit diesen Symbolen versehen, die in der Bedienungsanleitung beschrieben sind. Lesen Sie diese Beschreibung. Diese zusammen mit einem Signalwort verwendeten Symbole warnen Sie vor möglichen Gefahren, und in deren Beschreibung wird darauf hingewiesen, wie diese Gefahren vermieden werden. Das Gerät ist mit diesen Symbolen versehen, die in der Bedienungsanleitung beschrieben sind. Es ist wichtig, dass Sie diese Beschreibungen gelesen und verstanden haben. Wenn die Symbole nicht verstanden wurden, können Verletzungen die Folge sein. Warnung vor einer Gefährdung der Sicherheit – Sicherheitshinweise bezüglich Gefahren, die zu Verletzungen führen können. Vorwärts

Neutral Kraftstoff Bedienungsanleitung – Entsprechende Abschnitte in der Bedienungsanleitung lesen, bevor eine Prozedur ausgeführt oder das Gerät betrieben wird. Ein Aus Rotierende Frässchnecke Initialzündun gsanzeige Rückwärts Zündung ein Zündung aus Brandgefahr Gashebel Rotierende Wurfvorrichtung Zündschlüssel Explosionsgefahr Choke aus Giftige Dämpfe Elektrischer Schlag Rotierende Zahnräder Herausgeschleuderte Objekte Heiße Oberfläche Choke ein Drücken zum elektrischen Starten Stop Elektrischer Start Langsam Motor anlassen Schnell Motorbetrieb Sicherheitsabstand zum Gerät einhalten. Einrasten Motor aus Antrieb Hände von rotierenden Teilen fern halten. Frässchnecke Vor jeglichen Wartungs- bzw. Reparaturarbeiten Motor abstellen und Draht von Zündkerze trennen. Frässchnecke nkupplung Antriebskupplung Einkuppeln Auskuppeln Auswurfkamin LINKS

RECHTS Auswurfumlenkvorrichtung OBEN NACH UNTEN

GEFAHR GEFAHR Die Frässchnecke kann Gegenstände erfassen und aus dem Auswurfkamin herausschleudern. Werfen Sie den Schnee nicht in Richtung von Personen oder Autos aus, und gestatten Sie unter keinen Umständen, dass sich jemand der Vorderseite der Schneefräse nähert. Rotierende Frässchnecke birgt die Gefahr schwerer oder tödlicher Verletzungen. Hände, Füße und Kleidungsstücke fernhalten. Die Beseitigung von Verstopfungen im Auswurfkamin ist gefährlich.

• Achten Sie auf Gegenstände im Räumungsbereich. Falls Sie über Kies/Schotter, Fußmatten, Zeitungen, Spielzeuge, unter dem Schnee liegende Steine usw. fahren, können diese Gegenstände aus dem Auswurfkamin herausgeschleudert werden oder die Frässchnecke verstopfen.
• Achten Sie darauf, in welcher Richtung der Schnee ausgeworfen wird. Durch die herausgeschleuderten Gegenstände können Fußgänger, Haustiere oder Gebäude, die sich in der Nähe befinden, zu Schaden kommen.
• Machen Sie sich mit dem Bereich vertraut, den Sie räumen wollen. Markieren Sie die Grenzen von Gehwegen und Fahrbahnen, um Schäden an Gebäuden oder das Herausschleudern von Gegenständen zu vermeiden.
• Seien Sie vorsichtig, wenn Sie Schnee in Bereichen räumen, die Ihnen nicht vertraut sind. Achten Sie auf verborgene Risiken und den Verkehr.
• Nachdem ein Fremdkörper erfasst wurde, schalten Sie den Motor aus, warten Sie, bis die rotierenden Teile zum Stillstand gekommen sind und prüfen Sie, ob Beschädigungen verursacht wurden. Falls Beschädigungen vorhanden sind, muss eine Reparatur durchgeführt werden, bevor die Schneefräse wieder gestartet bzw. betrieben wird.
• Warten Sie nach dem Ausschalten des Motors solange, bis alle rotierenden Teile zum Stillstand gekommen sind, und beseitigen Sie dann Verstopfungen bzw. Klumpen im Auswurfkamin mit einem Stock.
• Falls das Gerät anormal vibriert, schalten Sie den Motor aus. Vibrationen weisen im Allgemeinen auf eine Fehlfunktion hin. Falls nötig wenden Sie sich an einen Vertragshändler, um das Gerät reparieren zu lassen.

• Versuchen Sie keinesfalls Fremdkörper oder Schneeklumpen aus der Frässchnecke zu entfernen, während das Gerät in Betrieb ist bzw. der Motor läuft.
• Schalten Sie den Motor aus und ziehen Sie das Zündkabel ab, bevor Sie Wartungsarbeiten am Gerät durchführen.
• Lassen Sie das Gerät niemals unbeaufsichtigt, während der Motor läuft. Kuppeln Sie stets die Frässchnecke und Antriebssteuerung aus, schalten Sie den Motor aus und ziehen Sie die Schlüssel ab.
• Halten Sie Kinder, Haustiere und andere Tiere während des Betriebs fern vom Arbeitsbereich. Kindern werden oft vom Gerät angezogen. Seien Sie gegenüber anwesenden Personen rücksichtsvoll.
• Halten Sie alle losen Kleidungsstücke in großem Abstand von der Vorderseite der Schneefräse und der Frässchnecke. Schals, Handschuhe, herunter baumelnde Kordeln, lose Kleidungsstücke und weite Hosen können sich leicht in rotierenden Teilen verfangen, was zum Verlust von Körperteilen führt. Binden Sie lange Haare zusammen und legen Sie Schmuck ab.
• Die Schneefräse ist nur zum Schneeräumen vorgesehen. Verwenden Sie sie zu keinem anderen Zweck.
• Räumen Sie keinen Schnee quer zu einer Abhangfläche. Seien Sie sehr vorsichtig bei Richtungsänderungen an Abhängen. Versuchen Sie nicht, steile Abhänge zu räumen.
• Benutzen Sie die Schneefräse nicht auf Flächen, die über dem Boden liegen, wie Hausdächer, Garagen, Vordächer oder ähnliche Flächen an und auf Gebäuden. GEFAHR WARNUNG Der Auswurfkamin enthält eine rotierende Wurfvorrichtung zum Auswerfen von Schnee. Beseitigen Sie Verstopfungen bzw. Schneeklumpen im Auswurfkamin keinesfalls mit den Händen oder während der Motor läuft. Finger können leicht erfasst werden und eine Amputation oder schwere Risswunde kann die Folge sein. Verbrennungsmotoren stoßen Kohlenmonoxid, ein geruchloses, farbloses, giftiges Gas, aus. Das Einatmen von Kohlenmonoxid kann zu Übelkeit, zur Ohnmacht oder zum Tode führen.
• Lassen Sie Motoren im Freien an und betreiben Sie Motoren im Freien.
• Lassen Sie Motoren nicht in geschlossenen Räumen an und betreiben Sie sie dort nicht, auch wenn Türen oder Fenster geöffnet sind.

• Den Auswurfkanal von Verstopfungen zu befreien ist eine gefährliche Aktivität.
• Sie dürfen keinesfalls in den Auswurfkamin greifen und Ihre Hände dürfen nicht in die Nähe des Auswurfkamins kommen.
• Warten Sie nach dem Ausschalten des Motors solange, bis alle rotierenden Teile zum Stillstand gekommen sind, und beseitigen Sie dann Verstopfungen bzw. Klumpen im Auswurfkamin mit einem Stock.
• Schneeklumpen können andere Verstopfungen im Auswurfkamin verdecken und Schäden am Gerät, an der Wurfvorrichtung oder der Frässchnecke verursachen. Treffen Sie Vorsichtsmaßnahmen, wenn Sie das Gerät nach dem Entfernen von Schnee wieder starten.

WARNUNG Benzin und Benzindämpfe sind leicht entflammbar und explosiv. Ein Brand oder eine Explosion kann zu schweren Verbrennungen oder zum Tode führen. BEIM EINFÜLLEN VON KRAFTSTOFF ZU BEACHTEN

• Schalten Sie den Motor aus und lassen Sie den Motor mindestens 2 Minuten abkühlen, bevor Sie den Tankdeckel öffnen.
• Füllen Sie den Kraftstofftank im Freien oder in gut belüfteten Räumen auf.
• Verhindern Sie ein Überlaufen des Kraftstofftanks.
• Halten Sie Benzin fern von Hitze, Funken, offenen Flammen, Zündflammen und anderen Zündquellen.
• Prüfen Sie Kraftstoffleitungen, Verbindungen und den Tank und Deckel regelmäßig auf Risse und Lecks. Ersetzen Sie wenn nötig diese Komponenten.

BEIM ANLASSEN DES MOTORS ZU BEACHTEN

• Stellen Sie sicher, dass Zündkerze, Schalldämpfer, Tankdeckel und Luftfilter eingebaut bzw. angebracht sind.
• Lassen Sie den Motor nicht bei ausgebauter Zündkerze an.
• Wenn Kraftstoff verschüttet wurde, warten Sie solange, bis er verdampft ist, bevor Sie den Motor anlassen.
• Wenn der Motor „abgesoffen“ ist, stellen Sie den Choke auf OPEN/RUN, schieben Sie den Gashebel in die Stellung FAST und lassen Sie den Motor an. BEIM BETRIEB DES GERÄTS ZU BEACHTEN
• Drosseln Sie den Vergaser nicht ab, um den Motor abzustellen. BEIM TRANSPORT DES GERÄTS ZU BEACHTEN
• Beim Transport muss der Kraftstofftank LEER sein. BEI DER LAGERUNG VON BENZIN ODER DES GERÄTS MIT

BENZIN IM TANK ZU BEACHTEN

• Fern von Öfen, Herden, Wassererhitzern oder anderen Geräten halten, die eine Zündflamme oder eine andere Zündquelle aufweisen, da diese Geräte Benzindämpfe entzünden können.

REGELN FÜR DEN SICHEREN BETRIEB

WARNUNG: Diese Maschine kann Hände und Füße abschneiden und Objekte schleudern. Lesen Sie sich diese Regeln durch und befolgen Sie sie strikt. Eine Nichteinhaltung dieser Regeln kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren, was zu schweren Verletzungen an Ihrer Person und anderen Personen oder zum Tod führen und Sachschäden verursachen kann. Das Dreieck im Text stellt wichtige Warnungen dar, die unbedingt befolgt werden müssen. Sichere Betriebspraktiken für Schneefräsen WICHTIG: Die Sicherheitsstandards erfordern Bediener--Anwesenheitskontrollen, um das Verletzungsrisiko zu minimieren. Ihre Schneefräse ist mit solchen Kontrollen ausgestattet. Versuchen Sie unter keinen Umständen die Funktion der Bediener--Anwesenheitskontrolle zu unterdrücken.

6. Stellen Sie die Höhe des Sammler--Gehäuses auf Schotter oder

Kiesoberflächen ein.

7. Versuchen Sie nie irgendwelche Einstellungen bei laufendem Motor

vorzunehmen (es sei denn dies wird speziell durch den Hersteller empfohlen).

8. Warten Sie, bis sich Motor und Schneefräse an die Außentemperaturen

angepasst haben, bevor Sie mit dem Schneeräumen beginnen.

9. Tragen Sie beim Betrieb der Schneefräse sowie bei Einstellungen und

Reparaturen immer eine Sicherheitsbrille oder einen Augenschutz, um Ihre Augen vor Fremdkörpern zu schützen, welche die Maschine schleudert.

10. Betreiben Sie die Schneefräse nie ohne geeignete Schutzgitter, Platten

oder andere Sicherheitsvorrichtungen am Gerät. Übung

1. Lesen, verstehen und befolgen Sie alle Anweisungen an der Maschine

und in den Handbüchern, bevor Sie dieses Gerät betreiben. Seien Sie sehr sorgfältig mit den Kontrollen und der ordnungsgemäßen Verwendung des Gerätes. Sie müssen wissen wie Sie die Einheit schnell stoppen und die Kontrollen schnell auskuppeln können.

2. Lassen Sie das Gerät nie von Kindern betreiben. Lassen Sie nie

Erwachsene dieses Gerät betreiben, ohne sie ordnungsgemäß einzuweisen. Betrieb

3. Halten Sie den Betriebsbereich frei von Personen, insbesondere von

kleinen Kindern und Haustieren.

4. Gehen Sie vorsichtig vor, um ein Ausrutschen oder Fallen zu

vermeiden, wenn Sie das Gerät im Rückwärtsgang betreiben. Vorbereitung

1. Untersuchen Sie den Bereich, in dem das Gerät verwendet werden soll,

sorgfältig und entfernen Sie alle Fußabtreter, Schlitten, Bretter, Drähte und andere Fremdkörper.

2. Kuppeln Sie alle Kupplungen aus und schalten Sie auf Neutral, bevor

Sie den Motor starten.

3. Betreiben Sie das Gerät nicht ohne geeignete Winterkleidung. Tragen

Sie Schuhwerk, das die Trittfestigkeit auf glatten Oberflächen erhöht. Vermeiden Sie lockere Kleidung, die zwischen die sich bewegenden Teile geraten könnte.

4. Gehen Sie sorgfältig mit dem Kraftstoff um, er ist hochentzündlich.

a. Verwenden Sie einen zulässigen Kraftstoffbehälter. b. Füllen Sie niemals Kraftstoff in einen laufenden oder heißen Motor nach. c. Befüllen Sie den Kraftstofftank sehr vorsichtig. Befüllen Sie den Kraftstofftank nie im Haus. Schrauben Sie den Tankdeckel wieder fest und wischen Sie verschütteten Kraftstoff ab. d. Befüllen Sie Behälter nie innerhalb eines Fahrzeugs oder auf einem LKW oder Anhänger mit Kunststoffdichtung. Stellen Sie den Behälter immer auf den Boden, von Ihrem Fahrzeug entfernt, bevor Sie ihn befüllen. e. Wenn praktikabel, entfernen Sie gasgetriebene Geräte vom LKW oder Anhänger und betanken Sie diese auf dem Boden. Falls das nicht möglich ist, tanken Sie es lieber auf einem Anhänger auf als von einer Kraftstoffdispenserdüse. f. Achten Sie darauf, dass die Düse bis zum Ende des Auftankens immer mit dem Rand des Kraftstofftanks oder Behälters im Kontakt bleibt. Verwenden Sie kein Gerät mit Düsenverriegelung. g. Schrauben Sie den Tankdeckel wieder fest und wischen Sie verschütteten Kraftstoff ab. h. Falls Kraftstoff auf Ihre Kleidung gelangt, wechseln Sie diese bitte sofort.

5. Verwenden Sie Verlängerungskabel und Anschlüsse wie vom Hersteller

angegeben für alle Einheiten mit Antriebsmotoren oder elektrischen Startmotoren.

1. Halten Sie Hände und Füße von rotierenden Teilen fern. Halten Sie sich

immer von derAuswurföffnung fern.

2. Gehen Sie äußerst vorsichtig vor, wenn Sie auf Schotterwegen oder

Schotterstraßen arbeiten oder diese überqueren. Achten Sie auf verborgene Gefahren und Verkehr.

3. Stoppen Sie den Motor, wenn Sie einen Fremdkörper berührt haben,

schalten Sie den Motor ab, ziehen Sie Zündkabel ab, entfernen Sie das Kabel an Elektromotoren, untersuchen Sie die Schneefräse auf jegliche Schäden, und reparieren Sie den Schaden, bevor Sie die Schneefräse erneut starten und betreiben.

4. Falls die Einheit beim Start abnormal vibriert, stoppen Sie den Motor

und suchen Sie sofort nach der Ursache. Vibration ist in der Regel ein Warnhinweis für Probleme.

5. Stoppen Sie den Motor, wann immer Sie die Betriebsposition verlassen,

bevor Sie den Sammler/das Gebläserad--Gehäuse oder den Auswurfkanal von der Verstopfung befreien und wenn Sie irgendwelche Reparaturen, Einstellungen oder Untersuchungen vornehmen.

6. Stellen Sie beim Reinigen, Reparieren oder Untersuchen sicher, dass

der Sammler/das Gebläserad und alle beweglichen Teile gestoppt haben. Ziehen Sie das Zündkabel ab und halten Sie das Kabel von der Zündkerze fern, um ein zufälliges Starten zu vermeiden.

7. Lassen Sie den Motor nicht im Haus laufen, außer beim Start des

Motors und zum Transport der Schneefräse in das Gebäude hinein oder aus dem Gebäude heraus. Öffnen Sie die Außentüren; Abgase sind gefährlich (sie enthalten KOHLENMONOXID, ein geruchloses und TÖDLICHES GAS).

8. Gehen Sie besonders vorsichtig vor, wenn Sie an Abhängen arbeiten.

Versuchen Sie nicht, Schnee an steilen Abhängen zu beräumen.

9. Betreiben Sie die Schneefräse nie ohne geeignete Schutzgitter, Platten

oder andere Sicherheitsvorrichtungen am Gerät.

10. Richten Sie den Auswurfkanal niemals auf Menschen oder Bereichewo

Sachschäden entstehen können. Halten Sie Kinder und andere Personen fern.

11. Überlasten Sie die Maschinenkapazität nicht, indem Sie versuchen den

Schnee zu schnell zu beräumen.

12. Betreiben Sie die Maschine auf glatten Oberflächen nie bei hohen

Transportgeschwindigkeiten. Sehen Sie nach hinten und gehen Sie vorsichtig vor, wenn Sie im Rückwärtsgang arbeiten.

13. Schalten Sie die Stromzufuhr zum Sammler/Gebläserad aus, wenn die

Schneefräse transportiert oder nicht betrieben wird.

14. Verwenden Sie nur vom Hersteller der Schneefräse zugelassenes

Zubehör und Ersatzteile (wie Kabinen, Radketten etc.)

15. Betreiben Sie die Schneefräse nie ohne gute Sichtbarkeit oder Licht.

Stellen Sie immer sicher, dass Sie trittfestes Schuhwerk anhaben und die Griffe richtig festhalten. Gehen Sie, nicht rennen.

16. Berühren Sie niemals einen heißen Motor oder Schalldämpfer.

17. Betreiben Sie die Schneefräse nie in der Nähe von Glaswänden,

Fahrzeugen, Fensterschutzvorrichtungen, Abfalltonnen usw. ohne den Schneewurfwinkel entsprechend einzustellen.

18. Richten Sie den Schneewurf nie auf Zuschauende und erlauben Sie

niemandem sich vor der Einheit aufzuhalten.

19. Belassen Sie eine laufende Einheit nie ohne Aufsicht. Kuppeln Sie

immer die Schnecke und die Zugsteuerungen aus, schalten Sie den Motor ab und entfernen Sie die Schlüssel.

20. Betreiben Sie die Einheit nie unter Einfluss von Alkohol oder Drogen.

21. Denken Sie immer daran, dass die Bedienperson für alle Unfälle an

Personen und Sachwerten verantwortlich ist.

22. Daten weisen darauf hin, dass an einem großen Anteil aller

Stromgerät--bezogenen Verletzungen Personen ab einem alter von 60 Jahren beteiligt sind. Diese Bedienpersonen sollten ihre Fähigkeit einschätzen die Einheit sicher genug zu bedienen, um sich und andere vor Verletzungen zu schützen, bevor sie das Gerät betreiben.

23. TRAGEN SIE KEINE langen Schals oder lockere Kleidung, die sich in

den beweglichen Teilen verfangen könnte.

24. Schnee kann Hindernisse verbergen. Stellen sie sicher, dass Sie alle

Hindernisse aus dem zu beräumenden Bereich entfernen. Kinder Tragische Unfälle können die Folge sein, wenn die Bedienperson nicht auf die Anwesenheit von Kindern achtet. Kinder werden oft durch die Einheit und ihren Betrieb angezogen. Nehmen Sie nie an, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben.

1. Halten Sie Kinder außerhalb des Betriebsbereiches und unter der

sorgfältigen Obhut eines anderen verantwortlichen Erwachsenen.

2. Seien Sie gewarnt und schalten Sie die Einheit ab, wenn Kinder den zu

beräumenden Bereich betreten.

3. Lassen Sie das Gerät nie von Kindern betreiben.

4. Seien Sie besonders vorsichtig, wenn Sie sich blinden Ecken, Büschen,

Bäumen oder anderen Objekten nähern, die den Blick behindern. Freiräumen eines verstopften Auswurfkanal Handkontakt mit dem rotierenden Gebläserad im Inneren des Auswurfkanals ist die häufigste Ursache von Verletzungen im Zusammenhang mit Schneefräsen. Reinigen Sie den Auswurfkanal niemals mit der Hand. Um den Kanal zu reinigen: Abgase

1. SCHALTEN SIE DEN MOTOR AB.

1. Die Motorenabgase von diesem Produkt enthalten Chemikalien, von

denen bekannt ist, dass sie in bestimmter Menge Krebs, Geburtsfehler oder negative Auswirkung auf die Fortpflanzung haben können.

2. Falls verfügbar, suchen Sie nach den relevanten Informationen zu

Emissionsgrenzwerten auf dem Motorenetikett.

2. Warten Sie 10 Sekunden, um sicher zu gehen, dass die Gebläseblätter

zu rotieren aufgehört haben.

3. Verwenden Sie immer ein Reinigungswerkzeug, nicht die Hände.

Service, Wartung und Lagerung Zündsystem

1. Überprüfen Sie die Schneidebolzen in häufigen Intervallen auf

Festigkeit, um sicher zu stellen, dass das Gerät in einem sicheren Arbeitszustand ist.

2. Lagern Sie die Maschine niemals innerhalb eines Gebäudes, in dem

sich Zündquellen wie heißes Wasser und Heizkörper oder Bekleidungstrockner befinden, wenn sich Kraftstoff im Tank befindet. Lassen Sie den Motor abkühlen, bevor Sie das Gerät in irgendeinem Schuppen lagern.

3. Lesen Sie wichtige Details immer in der Bedienungsanleitung nach,

wenn die Schneefräse über einen längeren Zeitraum gelagert werden soll.

4. Belassen Sie Sicherheits-- und Anleitungsetiketten an ihrem Platz oder

ersetzen Sie sie falls erforderlich.

5. Lassen Sie die Maschine nach der Schneeräumung einige Minuten

laufen, um ein Einfrieren des Sammlers/Gebläserades zu verhindern.

6. Falls Kraftstoff verschüttet wird, versuchen Sie nicht den Motor zu

starten, sondern bringen Sie die Maschine aus dem Bereich weg, in dem der Kraftstoff verschüttet wurde, und vermeiden Sie die Schaffung jeder Art von Zündquelle zu vermeiden, bis die Kraftstoffdämpfe sich verzogen haben.

7. Verwenden Sie immer sichere Praktiken beim Auftanken und bei der

Handhabung von Kraftstoff , wenn Sie die Einheit nach Transport oder Lagerung auftanken.

8. Befolgen Sie immer die Bedienungsanleitung, um das Gerät auf die

Lagerung sowohl für kurze als auch für längere Zeiträume vorzubereiten.

9. Befolgen Sie immer die Anweisungen im Motor--Handbuch für

ordnungsgemäße Start-verfahren, wenn Sie die Einheit erneut einsetzen.

10. Halten Sie Muttern und Schrauben fest angezogen und achten Sie

darauf, dass die Einheit im guten Zustand bleibt.

11. Manipulieren Sie nie an den Sicherheitsvorrichtungen herum.

Überprüfen Sie deren ordnungsgemäßen Betrieb regelmäßig und nehmen Sie die nötigen Reparaturen vor, wenn sie nicht ordnungsgemäß funktionieren.

12. Die Komponenten unterliegen Abnutzung, Schäden und Alterung.

Überprüfen Sie die Komponenten häufig und ersetzen Sie sie wenn nötig durch vom Hersteller empfohlene Teile.

13. Überprüfen Sie den Betrieb häufig. Nehmen Sie Einstellungen und

Wartungsarbeiten wie erforderlich vor.

14. Verwenden Sie nur vom Hersteller genehmigte Ersatzteile, wenn Sie

Reparaturen vornehmen.

15. Halten Sie sich bei allen Einstellungen und Korrekturen immer an die

Herstellerspezifikation.

16. Nur autorisierte Wartungsdienste sollten für größere Wartungsarbeiten

und Reparaturen genutzt werden.

17. Versuchen Sie nie größere Reparaturen an dieser Einheit vorzunehmen,

es sei denn Sie wurden entsprechend ausgebildet. Unsachgemäße Wartungsprozeduren können zu gefährlichem Betrieb, Schäden an der Einheit und zum Erlöschen der Herstellergarantie führen.

1. Dieses Zündkerzensystem entspricht der kanadischen Richtlinie

MONTAGE Montage des Griffs und der Auswurfkurbel Lesen und befolgen Sie die Anweisungen für das Montieren und Einstellen Ihrer Schneefräse. Alle Befestigungsteile befinden sich im Teilebeutel. Bewahren Sie alle Teile und Materialien auf, bis das Gerät montiert ist.

1. (Abb. 4) Lockern Sie die Schrauben (1)

(aber entfernen Sie sie nicht) in den oberen Löchern der unteren Griffe. WARNUNG: Entfernen Sie vor der Montage bzw. vor etwaigen Reparaturen an der Schneefräse das Zündkabel. HINWEIS: Beschreibungen werden in diesem Bedienerhandbuch aus der Perspektive des BEDIENERS hinter der Schneefräse gegeben. HINWEIS: Die Drehkraft wird in Foot Pounds (metrisch N.m) gemessen. Diese Maßeinheit gibt an, wie fest eine Mutter oder ein Bolzen anzuziehen ist. Die Drehkraft wird mit einem Drehmomentschlüssel gemessen. HINWEIS: Befestigungsteile und lose Teile werden in Abb. 2 in voller Größe dargestellt ab Seite 170. HINWEIS: Abbildungen sind auf Seite 2 und auf den Seiten 171 bis 176 enthalten. Benötigte Werkzeuge

Schraubendreher Die Schneefräse aus dem Karton nehmen

1. (Abb. 3) Die Schneefräse wird in der

Position gezeigt, in der sie verschickt wird.

2. Schneiden Sie den Karton an allen vier

Kanten auf und legen Sie die Seitenplatten flach auf den Boden oder verwenden Sie die Aufreißlasche, um den Kasten von der Basis zu nehmen.

3. Entfernen Sie die Plastikbänder, durch die

die Auswurfhebelmontage und der Geschwindigkeitshebel gehalten werden.

4. Entnehmen Sie dem Karton alle Teile, die

einzeln verpackt sind.

5. Entfernen Sie das Verpackungsmaterial, das

die Schneefräse umgibt.

6. (Abb. 1) Für den Transport werden die

höhenverstellbaren Gleitkufen (7) am Karton angebracht. Entfernen Sie die Schraube (17), die jede höhenverstellbare Gleitkufe (7) am Karton SICHERT.

7. Halten Sie den unteren Griff fest und ziehen

Sie die Schneefräse aus dem Karton heraus. VORSICHT: Fahren Sie NICHT über die Kabel.

8. Entfernen Sie das Verpackungsmaterial von

9. Schneiden Sie die Bänder durch, die die

Kupplungskabel (1) mit dem unteren Griff (2) verbinden. Entfernen Sie die Kabel vom Motorgehäuse.

3. (Abb. 1) Stellen Sie den Schalthebel (6) in

die erste Vorwärtsposition.

2. (Abb. 10) Den Handgriff (11) auf dem

Geschwindigkeitshebel (5) befestigen. An manchen Modellen ist der Griff (11) bereits angebracht. Um ihn in der Position festzustellen, die Sechskantmutter (10) gegen die Unterseite des Handgriffs (11) festziehen.

3. Sichergehen, dass der

Geschwindigkeitshebel (5) richtig funktioniert. Den Geschwindigkeitshebel (5) in alle Geschwindigkeitsstufen stellen.

4. (Abb. 4) Heben Sie den oberen Griff (2) in

die Betriebsposition. Montage des Ablenkers

2. Entfernen Sie die Befestigungsteile und die

Hebelvorrichtungs--Ringschraube (11) aus den unteren Löchern des unteren Griffs. HINWEIS: Stellen Sie sicher, dass sich die Kabel nicht zwischen unterem und oberem Griff verfangen.

5. Montieren Sie die Befestigungsteile und die

Hebelvorrichtungs--Ringschraube (11), die in Schritt 2 entfernt wurden. Ziehen Sie die Schrauben NICHT an, bevor alle Befestigungsteile angebracht sind.

6. (Abb. 6) Befestigen Sie die Hebelstange

(15) mit dem Splint (12) an die Kardanvorrichtung (16).

7. (Abb. 4) Ziehen Sie die

Ringschraubenmutter (11) an. Stellen Sie sicher, dass die Ringschraube (11) richtig ausgerichtet ist und die Auswurfkurbel (18) sich frei drehen kann.

8. Ziehen Sie alle Griffbefestiger fest an.

Montieren der Griffe HINWEIS: Sind die Griffe bereits montiert, zur nächsten Auswahl gehen. Auswurf--Fernsteuerhebel (Abb. 10)

1. Ordnen Sie den Handgriff (1) für den

Fernsteuerhebel auf dem Hebel (3) an, bis er satt an der Schraubenmutter (2) anliegt. Bei einigen Modellen ist der Handgriff (1) bereits angebracht.

2. Stellen Sie sicher, dass der Vorsprung (4)

auf dem Auswurf--Fernsteuerhebel (1) auf den Motor gerichtet ist.

3. Ziehen Sie die Schraubenmutter (2) gegen

die Unterseite des Handgriffs (1) fest.

1. (Abb. 7) Entfernen Sie die

Schloss--Schraube (1).

2. Heben Sie den Ablenker (2) in die

Betriebsposition (3) an.

3. Montieren Sie den Ablenker (2) mit der

Schloss--Schraube (1) an den Flansch (4). Stellen Sie sicher, dass sich der Kopf der Schloss--Schraube (1) auf der Innenseite des Flansches (2) befindet.

4. Festigen Sie die Teile mit Unterlegscheiben

(5) und Gegenmuttern (6).

5. Ziehen Sie die Gegenmuttern (6) fest an.

HINWEIS: Stellen Sie sicher, dass alle Schloss--Schrauben im Flansch fest angezogen sind. ZIEHEN SIE NICHT ZU FEST AN. Kabel überprüfen

1. (Abb. 8) Überprüfen Sie das Antriebskabel

(1) und das Räumwerkkabel (2). Wenn sich die Unterseite der Kabel gelöst hat und nicht mehr angeschlossen ist, installieren Sie die Kabel von Neuem.

2. (Abb. 11) Wenn sich die Kabel (5) oben

gelöst haben und nicht mehr am Antriebshebel (6) angeschlossen sind, befestigen Sie die Kabel (5) im jeweiligen „Z“--Anschluss--Stück (7). Einstellung der Kufenhöhe (Abb. 1) Die Schneefräse ist mit höhenverstellbaren Gleitkufen (7) ausgerüstet, die an der Außenseite des Räumwerkgehäuses (4) angebracht sind. Für die Einstellung der Kufenhöhe siehe „Einstellung der Kufenhöhe“ im Wartungsabschnitt. Geschwindigkeitswahlknopf Kabellänge einstellen (Abb. 10) Den Geschwindigkeitswahlknopf (11) auf den Geschwindigkeitshebel (1) montieren. Bei manchen Modellen ist der Geschwindigkeitswahlknopf (11) bereits befestigt. Die Kabel wurden in der Fabrik eingestellt, daher sollten keine Neueinstellungen nötig sein. Nachdem die Griffe in die Betriebsposition gestellt wurden, können die Kabel jedoch zu eng oder zu locker sitzen. Sollte eine Neueinstellung nötig sein, lesen Sie „Überprüfen und Einstellen der Kabel“ im Wartungs-- und Einstellungsabschnitt. Montieren der Geschwindigkeitssteuerstange

1. (Abb. 9) Das Kugelgelenk (6), das sich am

unteren Ende der Geschwindigkeitssteuerstange (2) befindet, an der Schaltstange (7) anbringen. Die Befestigungsteile (8) werden bereits in der Fabrik am Kugelgelenk (6) angebracht. Die Länge des Kugelgelenks (6) und der Geschwindigkeitssteuerstange (2) wurde bereits in der Fabrik eingestellt. Ist eine Neueinstellung nötig, die Schraubenmutter (9) lösen. Durch Entfernen der Befestigungsteile (8) wird das Kugelgelenk (6) von der Schaltstange (7) gelöst. Zum Verlängern bzw. Verkürzen der Geschwindigkeitssteuerstange (2) den Adapter (10) so lange drehen, bis die korrekte Länge erreicht ist.

Montage der Schneemesser (falls vorhanden) Mit den Schneemessern kann man Wege in den Schnee fräsen, die tiefer als das Räumwerkgehäuse liegen.

1. (Abb. 12) Lösen Sie die Befestigungsteile

(2), mit denen die Schneemesser (1) an das Räumwerkgehäuse gehalten werden.

2. Heben Sie die Schneemesser (1) auf die

3. Ziehen Sie die Befestigungsteile (2) fest.

Vorbereiten des Motors HINWEIS: Der Motor wird ab Werk mit Öl gefüllt geliefert. Überprüfen Sie den Ölstand. Füllen Sie nach Bedarf Öl nach. Der Motor enthält kein BENZIN.

WARNUNG: Verwenden Sie nur die Benzin-- und Ölsorte, die vom Motorhersteller angegeben wird. Verwenden Sie immer einen sicherheitsgeprüften Benzinbehälter. Rauchen Sie nicht beim Benzintanken. Tanken Sie kein Benzin in geschlossenen Räumen. Stellen Sie den Motor vor dem Benzintanken ab. Lassen Sie den Motor einige Minuten lang abkühlen. Vorwärts- und Rückwärtsfahren (Abb. 1) Überprüfen Sie den Ölstand. Siehe die Anweisungen des Motorherstellers bezüglich zu verwendender Benzin-- und Ölsorte. Lesen Sie vor Benutzen der Schneefräse die Informationen über Sicherheit, Betrieb, Wartung und Lagerung. Gschw. 1, 2 Nass, Schwer Gschw. 3 Leicht Gschw. 4 Sehr Leicht Gschw. 5, 6 Ausschließlich Transport

3. Zum Vorwärtsbewegen den Antriebshebel

(1) betätigen. Den Griff festhalten, wenn sich die Schneefräse vorwärts bewegt. Steuerung der Schneefräse erfolgt durch Drehen des Griffes nach links oder rechts. Versuchen Sie nicht, die Schneefräse zu stoßen. Wichtig! Vor Inbetriebnahme:

Die Befestigungen prüfen. Sicherstellen, dass alle Befestigungen fest sitzen.

Bei Modellen mit Elektrostart ist die Anlasserschnur in den Motor eingesteckt. Vor Inbetriebnahme die Anlasserschnur ausstecken. BETRIEB

1. Zur Änderung der Grundgeschwindigkeit

zuerst den Antriebshebel (1) loslassen und dann den Geschwindigkeitshebel (6) auf die gewünschte Geschwindigkeit stellen.

2. Die Grundgeschwindigkeit wird durch die

Schneeverhältnisse bestimmt. Geschwindigkeit wählen durch Schieben des Geschwindigkeitshebels (6) in die entsprechende Kerbe auf dem Blech.

4. Zum Rückwärtsfahren den Antriebshebel

5. Stellen Sie den Geschwindigkeitshebel (6)

entweder in den ersten oder zweiten Rückwärtsgang.

6. Bedienen Sie den Antriebshebel (1).

HINWEIS: Abbildungen sind auf Seite 2 und auf den Seiten 171 bis 176 enthalten. VORSICHT: Nur Anbauvorrichtungen und Zubehör verwenden, die vom Hersteller der Schneefräse zugelassen sind (z. B. Schneeketten, elektrische Startkits usw.). WICHTIG: Den Geschwindigkeitshebel (6) nicht bedienen, während der Antriebshebel (1) eingekuppelt ist. Über die Schneefräse (Abb. 1)

2. Lassen Sie zum Stoppen des

Schneeauswurfs den Räumwerkhebel (5) los. Lesen Sie vor Benutzung der Schneefräse das Bedienerhandbuch und die Sicherheitsregeln durch. Vergleichen Sie die Abbildung mit Ihrer Schneefräse, um sich mit den verschiedenen Stellteilen und den Einstellungen vertraut zu machen. Kontrollieren des Schneeauswurfs WARNUNG: Richten Sie den Schneeauswurf niemals auf Umstehende. WARNUNG: Stellen Sie den Motor immer ab, bevor Sie den Auswurfkamin bzw. das Räumwerkgehäuse reinigen und wenn Sie die Schneefräse abstellen.

1. (Abb. 1) Zur Änderung der

Schneeauswurfsrichtung die Kurbel (2) drehen.

2. Den Auswurf--Fernsteuerhebel (20) nach

vorne drücken, um den Schnee hoch und weit auszuwerfen. Soll der Schnee nach unten ausgeworfen werden, den Auswurf--Fernsteuerhebel (20) zurückziehen. Anhalten der Schneefräse (Abb. 1)

1. Zum Stoppen des Schneeauswurfs den

Räumwerkhebel (5) loslassen.

2. Zum Blockieren der Räder den

Antriebshebel (1) loslassen.

3. Zum Abstellen des Motors den Gashebel

(13) auf AUS stellen. VORSICHT: Zum Abstellen des Motors den Choke nicht in die Position CHOKE bringen, da dadurch eine Fehlzündung bzw. ein Motorschaden hervorgerufen werden kann.

Schneeauswurf (Abb. 1)

1. Bedienen Sie den Räumwerkhebel (5).

WARNUNG: Beim Bedienen der Schneefräse können ausgeworfene Fremdobjekte in die Augen gelangen und schwere Augenschäden hervorrufen. Tragen Sie daher beim Schneefräsen grundsätzlich eine Sicherheitsbrille bzw. Augenschutz. Wir empfehlen Standardsicherheitsbrillen oder einen Sicherheitsschild mit umfassender Sicht, der über der Brille getragen wird. Gebrauch der Radsperraste (Abb. 13)

1. Das linke Rad ist mit einem Klickstift (1) an

der Achse befestigt. In der hier gelieferten Schneefräse befindet sich dieser Klickstift (1) im Radloch in der Sperrposition (2).

2. Für leichtere Steuerung in leichtem Schnee

den Klickstift (1) in entsperrte Position (3) bringen.

3. Den Klickstift (1) vom Rad in entsperrter

Position (2) lösen. Den Klickstift (1) nur durch das entsperrte Achsenloch drücken. Die Schneefräse befindet sich nun im Einzelradantrieb, entsperrte Position (3). Vor dem Anlassen des Motors

1. Machen Sie sich vor dem Warten bzw.

Starten des Motors mit der Schneefräse vertraut. Stellen Sie sicher, dass Sie die Funktion und Plazierung aller Steuerelemente kennen.

2. Überprüfen Sie vor Starten des Motors die

Spannung des Kupplungskabels. Lesen Sie „Einstellung des Kupplungskabels“ im Wartungsabschnitt dieses Handbuches.

3. Stellen Sie sicher, dass alle Befestigungsteile

fest angezogen sind.

4. Stellen Sie sicher, dass die Kufenhöhe richtig

eingestellt ist. Lesen Sie dazu „Einstellung der Kufenhöhe“ im Wartungsabschnitt dieses Handbuches.

5. Überprüfen Sie den Reifendruck. Der richtige

Luftdruck beträgt zwischen 1 BAR (14 PSI) und 1,25 BAR (17 PSI). Übersteigen Sie den an der Seite des Reifens gezeigten Luftdruck nicht. Abschalten des Motors (Abb. 1)

1. Den Stoppschalter (13) in die Position AUS

2. Den Sicherheitsschlüssel (8)

herausziehen. VORSICHT: Zum Abstellen des Motors den Choke nicht in die Position CHOKE bringen, da dadurch eine Fehlzündung bzw. ein Motorschaden hervorgerufen werden kann. Anlassen des Motors (Abb. 1) Schneefräse mit Elektrostart HINWEIS: Ein elektrischer Anlasser kann nachträglich an einem Rückstartmotor angebracht werden. Elektrische Anlasser sind bei autorisierten Kundendienstzentren erhältlich. WARNUNG: Der Elektrostart ist mit Dreileiterkabel und --steckdose ausgerüstet und auf 220--Volt Wechselstrom ausgerichtet. Das Starkstromkabel muss stets sachgemäß geerdet sein, um einen elektrischen Schock auszuschließen und somit die Verletzungsgefahr für den Benutzer zu beseitigen. Befolgen Sie sorgfältig alle Anweisungen im Abschnitt „Anlassen des Motors“. Stellen Sie sicher, dass es sich bei der Verkabelung in Ihrem Haus um ein geerdetes Dreileitersystem handelt. Fragen Sie im Zweifelsfall einen zugelassenen Elektriker. Wenn es sich nicht um ein geerdetes Dreileitersystem handelt, verwenden Sie unter keinen Umständen den Elektrostart. Wenn Ihr System geerdet ist, aber für das Anlassen keine geerdete Dreileitersteckdose zur Verfügung steht, lassen sie diese von einem zugelassenen Elektriker installieren. Wenn Sie ein 220--Volt--Wechselstromkabel an die Strombuchse (11) anschließen wollen, schließen Sie immer erst die Strombuchse (11) an den Motor an. Stecken Sie dann das andere Ende in die geerdete Dreileitersteckdose. Ziehen Sie beim Ausstecken stets zuerst das Ende aus, das sich in der geerdeten Dreileitersteckdose befindet. Anlassen bei kaltem Motor (Abb. 1)

1. Das Motorenöl überprüfen.

2. Den Benzintank mit regulärem bleifreien

Benzin volltanken. Lesen Sie dazu „Vorbereiten des Motors“.

3. Stellen Sie sicher, dass der Antriebshebel

(1) und der Räumwerkhebel (5) ausgekuppelt sind.

4. Stellen Sie den Stoppschalter (13) in die

5. Schieben Sie den Sicherheitsschlüssel (8)

6. Drehen Sie den Choke--Knopf (14) in die

7. (Elektrostart) Schließen Sie das

Starkstromkabel an den Anlasser am Motor an.

8. (Elektrostart) Stecken Sie das andere Ende

des Starkstromkabels in eine geerdete Dreileitersteckdose mit 220--Volt--Wechselstromspannung ein. (Siehe WARNUNG in diesem Abschnitt).

9. Drücken Sie den Zündungsknopf (9).

Warten Sie bei jedem Drücken des Zündungsknopfes (9) zwei Sekunden. Lesen Sie in den Anweisungen des Motorherstellers nach, wie oft der Zündungsknopf (9) zu drücken ist.

10. (Elektrostart) Drücken Sie den

Elektrostartknopf (10) so lange, bis der Motor startet. Drücken Sie höchstens 5 Sekunden am Stück. Warten Sie eine Minute zwischen den Startversuchen, so dass der Anlasser abkühlen kann.

11. (Rückstart) Ziehen Sie den Rückstarthebel

(12) langsam, bis Widerstand spürbar ist und ziehen Sie dann schnell zum Anlassen des Motors. Vemeiden Sie ein Zurückschnappen des Rückstarthebels (12). Lassen Sie den Rückstarthebel (12) langsam in die Ausgangsposition zurück.

12. Wenn der Motor nach fünf oder sechs

Startversuchen nicht anspringt, lesen Sie die Anweisungen im Fehlersuchdiagramm.

13. Lassen Sie den Motor mehrere Minuten lang

aufwärmen. Stellen Sie, während der Motor warmläuft, den Choke (14) schrittweise in die Position AN. Warten Sie vor jeder neuen Choke--Einstellung, bis der Motor rund läuft.

14. (Elektrostart) Erst das Starkstromkabel

ausstecken. Dann vom Anlasser lösen. HINWEIS: Bei Temperaturen unter --18_C (0_ Fahrenheit), den Motor mehrere Minuten lang vor dem Schneefräsen aufwärmen lassen. WARNUNG: Lassen Sie den Motor nie innerhalb eines Gebäudes oder in einem geschlossenen, schlecht gelüfteten Gebiet laufen. Abgase enthalten Kohlenmonoxid, ein geruchloses und tödliches Gas. Halten sie Hände, Füße, Haare und weite Kleidung von den beweglichen Teilen an Motor oder Schneefräse fern. Die Temperatur des Auspuffs und der Umgebung kann bei über 66_C (150_ Fahrenheit) liegen. Vermeiden Sie diese Gebiete.

Anlassen bei warmem Motor (Abb. 1) Wenn der Motor an war und noch warm ist, lassen Sie den Choke (14) auf aus und drücken Sie nicht den Zündungsknopf (9). Wenn der Motor nicht anspringt, befolgen Sie die Anweisungen in „Anlassen bei kaltem Motor“. HINWEIS: Drücken Sie bei einem Warmstart nicht den Zündungsknopf (9). Anlassen des Motors bei gefrorenem elektrischem Anlasser (Abb. 1) Ist der elektrische Anlasser eingefroren und dreht den Motor nicht, folgen Sie den Anweisungen unten.

1. Ziehen Sie das Anlasserseil so weit wie

möglich aus dem Anlassser.

2. Lassen Sie den Anlasserhebel los und

lassen Sie ihn gegen den Anlasser schnappen. Wiederholen Sie diesen Vorgang, bis der Motor anspringt. Ein warmer Motor verursacht bei kaltem Wetter Kondensation. Gehen Sie zur Vermeidung eines möglichen Einfrierens von Rückstarter und Motorstellteilen nach jeder Schneebeseitigung folgendermaßen vor.

1. Lassen Sie die Schneefräse nach dem

Schneefräsen noch eine Weile laufen, um ein Einfrieren des Räumwerks zu vermeiden.

2. Lassen Sie den abgestellten Motor mehrere

Minuten lang abkühlen.

3. Ziehen Sie das Anlasserseil sehr langsam,

bis ein Widerstand spürbar ist und stoppen Sie dann. Warten Sie, bis das Anlasserseil wieder aufgewickelt ist. Wiederholen Sie diesen Vorgang drei Mal.

4. Stellen Sie den Motor ab. Wischen Sie

sämtlichen Schnee sowie alle Feuchtigkeit vom Vergasergehäuse in den Bereichen der Steuerelemente und Hebel ab. Betätigen Sie außerdem mehrmals den Choke und Anlasserhebel.

1. (Abb. 1) Lösen Sie den Räumwerkhebel

2. Stellen Sie den Gashebel (13), sofern

vorhanden, auf Stop.

3. Ziehen Sie den Sicherheitsschlüssel (8)

4. Lösen Sie das Zündkabel.

5. Halten Sie Ihre Hände vom

Räumwerkgehäuse (4) oder dem Auswurfkamin (3) fern.

6. (Abb. 5) Benutzen Sie zur Schnee-- und

Geröllentfernung den Reinigungsstab oder ein Brecheisen. Tips für das Schneefräsen

1. Sie erzielen mit der Schneefräse beste

Ergebnisse beim Schneeräumen, wenn Sie die die Bodengeschwindigkeit anpassen. Vermindern Sie in Tief--, Eis-- oder Nass--Schnee die Geschwindigkeit. Wenn die Räder rutschen, verringern Sie die Vorwärtsgeschwindigkeit.

2. Der beste Zeitpunkt für Schneefräsen ist

sofort nach Neuschnee. VORSICHT: Die Maschine nicht überlasten, indem versucht wird, den Schnee zu schnell zu räumen.

3. Für vollständiges Schneefräsen fräsen Sie

jeweils ein Stück des vorherigen Pfades mit. WARNUNG: Unternehmen Sie keinen Versuch, im Räumwerk eingelagerten Schnee bzw. Geröll mit den Händen zu entfernen. Mit Hilfe des Reingungsstabs oder eines Brecheisens Schnee bzw. Geröll entfernen.

4. Der Schneeauswurf sollte, so oft dies

möglich ist, immer bergab erfolgen.

5. Stellen Sie die Kufen für den normalen

Gebrauch so ein, dass sich die Streichstange 3 mm über den Kufen befindet. Stellen Sie die Kufen bei extrem hartem Schnee höher, so dass die Streichstange den Boden berührt.

6. Gestein und Kies dürfen von der

Schneefräse nicht aufgenommen und ausgeworfen werden. Stellen Sie auf Oberflächen mit Kies und gebrochenem Gestein die Kufen 32 mm unterhalb der Streichstange ein. Lesen Sie „Einstellen der Kufenhöhe“ im Wartungabschnitt.

7. Lassen Sie den Motor nach jedem

Schneefräsen ein paar Minuten im Leerlauf laufen. Der Schnee und das angesammelte Eis schmelzen auf dem Motor.

8. Reinigen Sie die Schneefräse nach jedem

Gebrauch. (Abb. 5) Bei einigen Modellen ist oben auf dem Räumwerkgehäuse ein Reinigungsstab angebracht. Entfernen Sie Schnee auf dem Räumwerkgehäese mit Hilfe des Reinigungsstabs.

9. Entfernen Sie Eis, Schnee und Geröll von

der gesamten Schneefräse. Spülen Sie mit Wasser, um Salz und andere Chemikalien zu entfernen. Reiben Sie die Schneefräse trocken. Schnee und Geröll vom Räumwerk entfernen

VERANTWORTUNGEN DES EIGENTÜMERS

WARTUNGSAUFZEICHNUNGEN Daten Schritt für Schritt während der regulären Wartungstermine ausfüllen. Nach den ersten zwei Stunden Vor Jedem Gebrauch Motorölstand überprüfen Alle Stunden

Vor dem Abstellen WARTUNGSDATEN

Zündkerze überprüfen Antriebsriemen einstellen Benzinstand überprüfen Bei jedem Gebrauch

Motoröl wechseln Alle Schrauben und Schraubenmuttern überprüfen Alle Stunden

Kabeleinstellung der Räumwerkskupplung überprüfen (Siehe Kabeleinstellung)

Kabeleinstellung der Fahrkupplung überprüfen (Siehe Kabeleinstellung)

Alle Drehpunkte schmieren

Frässchneckenachse schmieren (Siehe Ersetzen der Scherbolzen)

Antriebsketten und Kettenräder schmieren WARTUNG

Ziehen Sie alle lockeren Schraubenbolzen fest an. HINWEIS: Nur Anbauvorrichtungen und Zubehör verwenden, die vom Hersteller der Schneefräse zugelassen sind (z. B. Schneeketten, elektrische Startkits usw.).

Überprüfen und warten Sie das Räumwerk. Überprüfen Sie die Steuerelemente auf richtiges Funktionieren. Alle 25 Stunden Halten Sie Ihre Schneefräse mit Hilfe des folgenden Abschnittes über Wartung betriebsbereit. Alle Wartungsinformationen über den Motor befinden sich in den Anweisungen des Motorherstellers. Lesen Sie dieses Buch vor Anlassen des Motors.

Ersetzen Sie abgenutzte oder beschädigte Teile umgehend.

Alle Sicherheits-- und Anleitungsschilder und --etiketten überprüfen. Fehlende oder unleserliche Schilder oder Etiketten ersetzen. Kamindrehungsvorrichtung (Abb. 6) Die Kamindrehungsvorrichtung (1) mit Motoröl schmieren. WARNUNG: Ziehen Sie das Zündkabel, bevor Sie Inspektionen, Einstellungen (mit Ausnahme des Vergasers) oder Reparaturen durchführen. Allgemeine Empfehlungen Die Garantie für diese Schneefräse erstreckt sich nicht auf Objekte, die durch falsche Behandlung durch den Benutzer oder durch Nachlässigkeit beschädigt wurden. Für eine volle Garantie muss der Benutzer die Schneefräse gemäß den Anweisungen in diesem Handbuch warten. Zur Wartung der Schneefräse müssen in regelmäßigen Abständen einige Anpassungen vorgenommen werden. Nach Jedem Gebrauch

Überprüfen Sie, ob Teile gelockert bzw. beschädigt wurden.

Alle Anpassungen im Wartungsabschnitt dieses Handbuches sollten mindestens ein Mal pro Saison überprüft werden.

2. Bei jedem Auswechseln eines Scherbolzens

muss die Frässchneckenachse auch geschmiert werden.

3. Schmieren Sie alle Drehpunkte.

1. (Abb. 1) Legen Sie den

Geschwindigkeitshebel (6) in den ersten Gang.

2. Leeren Sie den Benzintank. Stellen Sie die

Schneefräse auf dem vorderen Ende des Räumwerkgehäuses (4) auf. Wenn erforderlich Die folgende Einstellung sollte öfter als ein Mal pro Saison durchgeführt werden.

1. Stellen Sie den Antriebsriemen des

Räumwerks nach den ersten 2 bis 4 Stunden ein Mal, dann in der Mitte der Saison und danach zwei Mal pro Saison ein. Lesen Sie „Einstellen des Räumwerkantriebsriemens“ im Wartungsabschnitt. Schmierung Alle 10 Stunden (Abb. 14)

1. Schmieren Sie die Schmiernippel (1) alle

zehn Betriebsstunden mit einer Fettpresse.

WARNUNG: Leeren Sie den Benzintank im Freien, weit weg von Feuer bzw. Flammen. (Abb. 22) Lösen Sie die Bolzen (3) auf jeder Seite der Unterplatte (2). Entfernen Sie die Unterplatte (2). (Abb. 15) Schmieren Sie die Ketten (5) mit einem Kettenschmiermittel. Wischen Sie die Sechskantachse und Kettenräder (6) mit Motoröl der Viskosität 5W--30 ab. HINWEIS: Wenn Fett oder Öl mit der Antriebsscheibe (1) oder dem Reibrad (3) in Kontakt kommen, können Beschädigungen auftreten. Wischen Sie sämtliches Fett oder Öl mit einem alkoholhaltigen Reinigungsmittel ab.

7. (Abb. 22) Montieren Sie die Unterplatte (2).

Einstellung der Streichstange (Abb. 1)

8. Ziehen Sie die Bolzen (3) auf jeder Seite der

Unterplatte (2) fest an. Nach ausgiebigem Benutzen wird die Streichstange (15) abgenutzt. Die Streichstange (15) muss, zusammen mit den Kufen, so eingestellt werden, dass ein Abstand von 3 mm (1/8”) zwischen Streichstange (15) und dem Gehweg bzw. des zu räumenden Gebiets besteht. Objekte, die nicht geschmiert werden (Abb. 15)

1. Schmieren Sie die Sechskantachse und

Kettenräder (6) nicht. Alle Lager und Gelenkbuchsen sind auf Lebensdauer geschmiert. Geben Sie zur Lagerung eine kleine Menge Motoröl der Viskosität 5W--30 auf einen Lappen und wischen Sie die Sechskantachse und Kettenräder (6) damit ab, um Rostbildung zu verhindern.

2. Wenn Fett und Öl mit der Antriebsscheibe

(1) oder dem Reibrad (3) in Kontakt kommen, kann das Reibrad (3) beschädigt werden. Stellen Sie sicher, dass die Antriebsscheibe (1) und das Reibrad (3) gründlich gereinigt werden. VORSICHT: Jegliches Fetten oder Ölen der oben genannten Komponenten kann eine Verschmutzung des Reibrads (3) hervorrufen. Eine Verschmutzung der Antriebsscheibe (1) oder des Reibrads (3) mit Fett oder Öl führt zu Schäden am Reibrad.

3. Der Getriebekasten des Räumwerks wird in

der Fabrik geschmiert und bedarf keiner neuerlichen Schmierung. Sollte das Schmiermittel aus irgendeinem Grund auslaufen, lassen Sie den Getriebekasten des Räumwerks in einem autorisierten Kundendienstzentrum überprüfen. Einstellung der Kufenhöhe (Abb. 1) Diese Schneefräse ist mit zwei verstellbaren Gleitkufen (7) ausgestattet. Diese Kufen erhöhen den vorderen Teil der Schneefräse. Stellen Sie die Stufen für normal harte Oberflächen, z.B. geteerte Einfahrten oder Gehwege, folgendermaßen ein.

1. Stellen Sie die Schneefräse auf ebener

2. Stellen Sie sicher, dass beide Reifen

gleichermaßen aufgeblasen sind. Der richtige Luftdruck beträgt zwischen 1 BAR (14 PSI) und 1,25 BAR (17 PSI). Übersteigen Sie den maximalen Luftdruckwert, der an der Seite des Reifens gezeigt wird, nicht.

3. Setzen Sie extra Scherbolzen (im

Teilebeutel befindlich) unter jedes Ende der Streichstange (15) neben den verstellbaren Kufen (7).

4. Lockern Sie die Befestigungsmuttern (16),

die die verstellbaren Kufen (7) halten. Zum Senken des Vorderteils der Schneefräse erhöhen Sie alle verstellbaren Kufen (7). Ziehen Sie die Befestigungsmuttern (16) fest an. HINWEIS: Erhöhen Sie für steinige oder unebene Oberflächen das Vorderteil der Schneefräse, indem Sie die verstellbaren Kufen (7) nach unten bringen. WARNUNG: Achten Sie stets auf ordentliche Bodenfreiheit im Arbeitsgebiet. Gegenstände wie Kies, Steine oder anderes Geröll, die von der Wurfeinrichtung getroffen werden, können mit großer Kraft ausgeworfen werden und dabei Personen verletzen und Eigentum bzw. die Schneefräse beschädigen.

1. Stellen Sie die Schneefräse auf ebener

2. Vergewissern Sie sich, dass beide Reifen

gleichermaßen aufgeblasen sind. Der richtige Reifendruck beträgt zwischen 1 BAR (14 PSI) und 1,25 BAR (17 PSI). Übersteigen Sie den Höchstwert an Luftdruck, der an der Seite des Reifens angegeben wird, nicht.

3. Lockern Sie die Schloss--Schrauben und

Muttern, die die Streichstange (15) und das Frässchneckengehäuse (4) zusammenhalten.

4. Stellen Sie die Streichstange (15) so ein,

dass ein Abstand von 3 mm (1/8”) zwischen der Streichstange (15) und dem Gehweg bzw. des zu räumenden Gebietes besteht.

5. Ziehen Sie die Schloss--Schrauben und

Muttern fest. Stellen Sie sicher, dass sich die Streichstange (15) parallel zum Gehweg bzw. zum räumenden Gebiet befindet.

6. Um die Lebensdauer der Streichstange (15)

zu verlängern, entfernen Sie die Streichstange (15) und montieren Sie sie ab. Überprüfen und Einstellen der Kabel Das Antriebskabel und das Räumwerkkabel werden in der Fabrik eingestellt. Während des normalen Gebrauchs können die Kabel gedehnt werden und müssen dann wie folgt überprüft und eingestellt werden. Überprüfen der Kabel (Abb. 16)

1. Um auf korrekte Einstellung zu überprüfen,

lösen Sie das „Z“--Anschluss--Stück (1) vom Antriebshebel (2).

2. Schieben Sie den Antriebshebel (2)

vorwärts, bis der Antriebshebel (2) den Plastikanschlag (3) berührt.

3. Das Kabel ist korrekt eingestellt, wenn die

Mitte des „Z“--Anschluss--Stückes (1) mit dem Loch im Antriebshebel (2) ausgerichtet (4) ist und das Kabel nicht herabhängt. Einstellen der Räumwerkantriebskabel

1. Den Benzintank leeren. Schneefräse auf

dem vorderen Ende des Räumwerks aufstellen. WARNUNG: Leeren Sie den Benzintank im Freien, weit weg von Feuer bzw. Flammen.

2. (Abb. 16) Lösen Sie das

„Z“--Anschluss--Stück (1) vom Antriebshebel (2).

3. (Abb. 17) Ziehen Sie den Federschutz hoch,

um die Feder (5) freizulegen. Drücken Sie das Kabel (6) durch die Feder (5), so dass Sie das rechteckige Ende (7) des Kabels (6) freilegen.

4. Halten Sie das rechteckige Ende (7) mit

einer Zange und stellen Sie die Gegenmutter (8) nach innen oder außen, bis kein überschüssiger Spielraum mehr vorhanden ist.

5. Ziehen Sie das Kabel (6) zurück durch die

6. (Abb. 16) Verbinden Sie das

„Z“--Anschluss--Stück (1) mit dem Antriebshebel (2). HINWEIS: Nachdem der Räumwerkantriebsriemen eingestellt oder ausgetauscht wurde, prüfen Sie das Kabel, und stellen Sie es ein. Einstellen des Fahrtantriebskabels

1. Leeren Sie den Benzintank. Stellen Sie die

Schneefräse auf den vorderen Teil des Räumwerkgehäuses. WARNUNG: Leeren Sie den Benzintank im Freien, weit weg von Feuer oder Flammen.

2. (Abb. 22) Lösen Sie die Bolzen (3) auf jeder

Seite der Unterplatte (2).

3. Entfernen Sie die Unterplatte (2).

4. (Abb. 16) Lösen Sie das

„Z“--Anschlussstück (1) vom Antriebshebel (2).

5. (Abb. 27) Ziehen Sie den Kabelschuh (3)

von der Kabeleinstellhalterung (4) ab.

6. Drücken Sie den unteren Teil des

Schlupfregelungskabels (5) durch die Kabeleinstellhalterung (4), bis der „Z“--Haken (6) entfernt werden kann.

7. Entfernen Sie den „Z“--Haken (6) von der

Kabeleinstellhalterung (4). Bewegen Sie den „Z“--Haken (6) nach unten zum nächsten Einstellloch.

8. Ziehen Sie das Schlupfregelungskabel (5)

durch die Kabeleinstellhalterung (4) nach oben.

9. Platzieren Sie den Kabelschuh (3) über die

Kabeleinstellhalterung (4).

10. (Abb. 16) Bringen Sie das

„Z“--Anschlussstück (1) an den Antriebshebel (2) an.

11. (Abb. 15) Zur Prüfung der Einstellung lassen

Sie den Hebel los und prüfen Sie die Länge „A“ der Antriebsfeder (7). Bei korrekter Einstellung ist die Länge „A“ der Antriebsfeder (7) wie folgt: Minimal 76 mm (3 Zoll) Maximal 85 mm (3-3/8 Zoll)

12. (Abb. 22) Montieren Sie die Unterplatte (2).

13. Ziehen Sie die Bolzen (3) auf jeder Seite der

Unterplatte (2) an. Einstellung der Riemen Die Riemen dehnen sich bei normalem Gebrauch. Gehen Sie beim Einstellen abgenutzter oder überdehnter Riemen folgendermaßen vor. Einstellung des Räumwerkantriebsriemens Überprüfen Sie die Einstellung des Räumwerkkabels. Lesen Sie „Überprüfen und Einstellen der Kabel“ im Wartungsabschnitt. Ist die Einstellung korrekt, überprüfen Sie den Zustand des Räumwerkantriebsriemens. Wenn der Räumwerkantriebsriemen beschädigt ist, wechseln Sie ihn aus. Lesen Sie dazu „Auswechseln der Riemen“ im Wartungsabschnitt. Wenn ein Räumwerkantriebsriemen Schlupf aufweist, gehen Sie folgendermaßen vor.

1. Stecken Sie das Zündkabel aus.

2. (Abb. 18) Entfernen Sie die Schraube (2)

von der Riemenabdeckung (1). Entfernen sie die Riemenabdeckung (1).

3. (Abb. 19) Lösen Sie die Mutter (2) auf der

Spannrolle (3). Schieben Sie die Spannrolle (3) 3 mm (1/8”) vorwärts auf den Räumwerkantriebsriemen (4) zu.

4. Ziehen Sie die Mutter (2) fest.

5. (Abb. 21) Drücken Sie den Räumwerkhebel.

Überprüfen Sie die Spannung auf dem Räumwerkantriebsriemen (4). Bei korrekter Einstellung wölbt sich der Antriebsriemen (4) 12,5 mm (1/2”) (5) unter mäßigem Druck. Ist die Einstellung nicht korrekt, führen Sie eine neue Einstellung durch.

6. (Abb. 18) Montieren Sie die

Riemenabdeckung (1). Ziehen Sie die Schraube (2) fest an.

7. Überprüfen Sie die Einstellung des

Räumwerkkabels. Lesen Sie dazu „Überprüfen und Einstellen der Kabel“ im Wartungsabschnitt.

8. Bringen Sie das Zündkabel an.

Fahrtantriebsriemen Der Fahrtantriebsriemen hat konstanten Federdruck und braucht nicht eingestellt zu werden. Wechseln Sie den Fahrtantriebsriemen aus, wenn er Schlupf aufweist. Lesen Sie „Auswechseln der Riemen“ im Wartungsabschnitt. Auswechseln der Riemen Die Antriebsriemen haben einen speziellen Aufbau und müssen mit originalen Ersatzriemen aus der Fabrik ersetzt werden. Sie sind bei jedem autorisierten Kundendienstzentrum erhältlich. Bei einigen Schritten werden Sie die Hilfe einer zweiten Person benötigen. Entfernen des Räumwerkantriebsriemens

9. (Abb. 19) Den alten

Räumwerkantriebsriemen (4) von der Räumwerkscheibe (10) entfernen. Den Räumwerkantriebsriemen (4) mit einem originalen Ersatzriemen aus der Fabrik ersetzen, die bei autorisierten Kundendienstzentren erhältlich sind.

10. Den neuen Räumwerkantriebsriemen (4)

auf die Räumwerkscheibe (10) montieren.

11. Das Räumwerksgehäuse (22) am

Motorgehäuse (23) mit den vier Bolzen (21) anbringen, die in Schritt 11 entfernt wurde. Die beiden unteren Bolzen (24) festziehen.

12. Den Räumwerkantriebsriemen (4) auf die

Motorscheibe (11) montieren.

13. Den Räumwerkantriebsriemen (4) unter die

Spannrolle (3) schieben.

14. Stellen Sie den Räumwerkantriebsriemen

(4) ein. Lesen Sie dazu „Einstellung des Räumwerkantriebsriemens“ im Wartungsabschnitt.

15. Stellen Sie die Riemenführung (9) ein.

Lesen Sie „Einstellung der Riemenführung“ im Wartungsabschnitt.

16. (Abb. 18) Montieren Sie die

Riemenabdeckung (1). Ziehen Sie die Schraube (2) an.

17. Überprüfen Sie die Einstellung der Kabel.

Lesen Sie dazu „Überprüfen und Einstellen der Kabel“ im Wartungsabschnitt.

18. Schließen Sie das Zündkabel an.

Entfernen des Fahrtantriebsriemens Wenn sich die Schneefräse nicht vorwärts bewegt, überprüfen Sie, ob der Fahrtantriebsriemen abgenutzt oder beschädigt ist. Sollte dies der Fall sein, wechseln Sie ihn aus

1. Lösen Sie das Zündkabel.

Wenn der Räumwerkantriebsriemen beschädigt ist, wirft die Schneefräse keinen Schnee aus. Wechseln Sie den beschädigten Riemen folgendermaßen aus.

2. Entfernen Sie den Räumwerkantriebsriemen.

Lesen Sie dazu „Entfernen des Räumwerkantriebsriemens“ im Wartungsabschnitt.

1. Lösen Sie das Zündkabel.

2. (Abb. 22) Lösen Sie die Bolzen (3) auf jeder

Seite der Unterplatte (2).

3. Entfernen Sie die Unterplatte (2).

4. (Abb. 18) Entfernen Sie die Schraube (2)

von der Riemenabdeckung (1). Entfernen Sie die Riemenabdeckung (1).

5. (Abb. 19) Lösen Sie die Riemenführung (9).

Ziehen Sie die Riemenführung (9) von der Räumwerkscheibe (10) weg.

6. Ziehen Sie die Spannrolle (3) vom

Räumwerkantriebsriemen (4) weg und ziehen Sie den Räumwerkantriebsriemen (4) von der the Spannrolle (3) ab.

7. Entfernen Sie den

Räumwerkantriebsriemen (4) von der Motorscheibe (11). Zum Entfernen des Räumwerkantriebsriemens (4) muss die Motorscheibe (11) unter Umständen teilweise rotiert werden.

8. (Abb. 20) Die oberen vier Bolzen (21), die

das Räumwerkgehäuse (22) und das Motorgehäuse (23) zusammenhalten, entfernen. Die unteren beiden Bolzen (24) lösen. Die Räumwerkgehäuse (22) und das Motorgehäuse (23) können jetzt getrennt werden, so dass der Riemen entfernt werden kann.

3. (Abb. 19) Entfernen Sie den E--Ring (17)

von einem Ende der Schwingplattenwellenstange (18). Entfernen Sie die Schwingplattenwellenstange (18), damit sich die Schwingplatte vorwärts drehen kann.

4. Entfernen Sie die Antriebsfeder (16).

5. Entfernen Sie den alten

Fahrtantriebsriemen (13) von der Fahrtantriebsriemenscheibe (14) und von der Motorriemenscheibe (15). Wechseln Sie den Fahrtantriebsriemen (13) gegen einen originalen Ersatzriemen aus der Fabrik aus (bei jedem autorisierten Kundendienstzentrum erhältlich).

6. Montieren Sie den neuen

Fahrtantriebsriemen (13) auf die Fahrtantriebsriemenscheibe (14) und auf die Motorriemenscheibe (15).

7. Stellen Sie sicher, dass die

Fahrtantriebsspannrolle (12) richtig mit dem Fahrtantriebsriemen (13) ausgerichtet ist.

8. Montieren Sie die Antriebsfeder (16).

9. Montieren Sie die

Schwingplattenwellenstange (18), und befestigen Sie sie mit dem zuvor entfernten E--Ring (17).

10. (Abb. 30) Der Boden der Schwingplatte

(20) muss zwischen die Ausrichtungslaschen (19) platziert werden. Stellen Sie sicher, dass die Schwingplatte (20) richtig befestigt ist. HINWEIS: Falls der Antrieb nicht funktioniert, nachdem der Fahrtantriebsriemen ausgetauscht wurde, sorgen Sie dafür, dass die Schwingplatte zwischen die Ausrichtungslaschen (19) platziert ist.

11. (Abb. 19) Montieren Sie den

Räumwerkantriebsriemen (4) und stellen Sie ihn ein. Lesen Sie „Entfernen des Räumwerkantriebsriemens“ im Wartungsabschnitt.

12. Montieren Sie die Riemenführung (9).

Lesen Sie „Einstellung der Riemenführung“ im Wartungabschnitt.

13. (Abb. 22) Montieren Sie die Unterplatte (2).

14. Ziehen Sie die Bolzen (3) auf jeder Seite der

15. (Abb. 18) Montieren Sie die

Riemenabdeckung (1). Ziehen Sie die Schrauben (2) fest an.

16. Überprüfen Sie die Einstellung der Kabel.

Lesen Sie dazu „Überprüfen und Einstellen der Kabel“ im Wartungsabschnitt.

17. Schließen Sie das Zündkabel an.

Einstellung der Riemenführung

1. Lösen Sie das Zündkabel.

2. (Abb. 18) Entfernen Sie die Schraube (2).

Entfernen Sie die Riemenabdeckung (1).

3. (Abb. 1) Bedienen Sie den Räumwerkhebel

4. (Abb. 23) Messen Sie den Abstand zwischen

Riemenführung (2) und Räumwerkantriebsriemen (3). Der korrekte Abstand (4) beträgt 3 mm (1/8 Zoll).

5. Zum Einstellen lösen Sie den

Befestigungsbolzen für die Riemenführung (2). Bringen Sie die Riemenführung (2) in die korrekte Position (4). Ziehen Sie den Befestigungsbolzen für die Riemenführung (2) an.

6. (Abb. 18) Montieren Sie die

Riemenabdeckung (1). Ziehen Sie die Schraube (2) fest an.

7. Schließen Sie das Zündkabel an.

Einstellen bzw. Auswechseln des Reibrads Überprüfen des Reibrads Wenn sich die Schneefräse nicht vorwärts bewegt, überprüfen Sie den Fahrtantriebsriemen, das Antriebskabel oder das Reibrad. Wenn das Reibrad abgenutzt oder beschädigt ist, muss es ausgewechselt werden. Siehe „Auswechseln des Reibrads“ in diesem Abschnitt. Ist das Reibrad weder abgenutzt noch beschädigt, prüfen Sie folgendermaßen:

1. (Abb. 1) Leeren Sie den Benzintank. Stellen

Sie die Schneefräse auf dem vorderen Ende des Räumwerkgehäuses (4) auf. WARNUNG: Leeren Sie den Benzintank im Freien, weit weg von Feuer bzw. Flammen.

2. Lösen Sie das Zündkabel.

3. (Abb. 22) Lockern sie die Bolzen (3) auf

jeder Seite der Unterplatte (2).

4. Entfernen Sie die Unterplatte (2).

5. (Abb. 1) Stellen Sie mit dem

Geschwindigkeitshebel (6) die niedrigste Vorwärtsgeschwindigkeit ein.

6. (Abb. 24) Beachten Sie die Position des

Reibrads (4). Der korrekte Abstand „A“ von der rechten Seite des Reibrads (4) zur Außenseite der Motorbox ist wie folgt: Reifengröße Abstand „A“ 12 und 13 Zoll 10,5 cm (4-1/8”) 16 Zoll 10,95 cm (4-5/16”) Wenn sich das Reibrad (4) nicht in korrekter Position befindet, stellen Sie es wie folgt ein. Einstellen des Reibrads

1. (Abb. 1) Stellen Sie mit dem

Geschwindigkeitshebel (6) die langsamste Vorwärtsgeschwindigkeit ein.

2. (Abb. 9) Die Sechskantgegenmutter (9) auf

dem Geschwindigkeitshebel (2) lösen. Das Kugelgelenk (6) von der Schaltstange (7) entfernen.

3. (Abb. 24) Schieben Sie das Reibrad (4) in

die korrekte Position.

4. (Abb. 9) Den Adapter (10) so lange drehen,

bis das Kugelgelenk (6) mit dem Montierloch in der Schaltstange (7) ausgerichtet ist. Dann das Kugelgelenk (6) an der Schaltstange (7) befestigen.

5. (Abb. 22) Montieren Sie die Unterplatte (2).

6. Ziehen Sie die Bolzen (3) auf jeder Seite der

Unterplatte (2) fest.

12. Montieren Sie das neue Reibrad (5) mit den

zuvor entfernten Befestigungsteilen auf die Nabe (6).

13. (Abb. 31) Montieren Sie die Sechskantwelle

(8) und Lager (7) mit den zuvor entfernten vier Bolzen. Stellen Sie sicher, dass die Unterlegscheiben (17) an deren ursprüngliche Position montiert werden. Stellen Sie ebenfalls sicher, dass die beiden Unterlegscheiben (13) korrekt mit den Betätigungsstangen (14) ausgerichtet sind.

14. Stellen Sie sicher, dass die Sechskantwelle

(8) sich ungehindert dreht.

15. (Abb. 29) Montieren Sie das rechte Rad, die

Welle (11) und das Kettenrad (12) mit den zuvor entfernten Befestigungsteilen. Montieren Sie die Kette (15) auf das Kettenrad (12).

16. Prüfen Sie die Einstellung des Reibrads.

Siehe „Einstellen des Reibrads“ in diesem Abschnitt.

17. Stellen Sie sicher, dass das Reibrad und die

Antriebsscheibe frei von Fett und Öl sind.

18. (Abb. 22) Montieren Sie die Unterplatte (2).

19. Ziehen Sie die Bolzen (3) auf jeder Seite der

Unterplatte (2) fest.

20. Montieren Sie das linke Rad (10) mit den

zuvor entfernten Befestiigungsteilen an die Achse (11). Auswechseln des Reibrads

21. Schließen Sie das Zündkabel an.

Bei abgenutztem oder beschädigtem Reibrad bewegt sich die Schneefräse nicht vorwärts. Das Reibrad wird folgendermaßen ausgewechselt. Auswechseln des Schneckenscherbolzens

1. (Abb. 1) Leeren Sie den Benzintank. Stellen

Sie die Schneefräse auf dem vorderen Ende des Räumwerkgehäuses (4) auf. WARNUNG: Leeren Sie den Benzintank im Freien, weit weg von Feuer bzw. Flammen.

2. Lösen Sie das Zündkabel.

3. (Abb. 28) Entfernen Sie die

Befestigungsteile, mit denen das linke Rad (10) befestigt ist. Entfernen Sie das linke Rad (10) von der Welle (11).

4. Lösen Sie die Bolzen (3) auf jeder Seite der

5. Entfernen Sie die Unterplatte (2).

6. (Abb. 29) Entfernen Sie die

Befestigungsteile, mit denen das Kettenrad (12) an der Welle (11) befestigt ist.

7. Entfernen Sie das rechte Rad, die Welle (11)

und das Kettenrad (12).

8. (Abb. 30) Entfernen Sie die vier Bolzen (16),

die die Lager (7) auf jeder Seite der Sechskantwelle (8) halten.

9. (Abb. 31) Entfernen Sie die Sechskantwelle

(8) und Lager (7). HINWEIS: Achten Sie besonders auf die Position der Unterlegscheiben (17).

10. (Abb. 26) Entfernen Sie die drei

Befestigungsteile (4), die das Reibrad (5) auf der Nabe (6) halten.

11. (Abb. 26) Entfernen Sie das Reibrad (5) von

der Nabe (6). Ziehen Sie das Reibrad (5) von der Sechskantwelle (8) ab.

Die Schnecken sind mit speziellen Scherbolzen an der Frässchneckenachse angebracht. Diese Scherbolzen sind so entworfen, dass sie brechen und das Gerät schützen, wenn ein Gegenstand im Räumwerk eingelagert wird. Verwenden Sie keinen härteren Bolzen, da sonst der vom Scherbolzen gelieferte Schutz verlorengeht. WARNUNG: Verwenden Sie zur Sicherheit und zum Schutz des Geräts nur Originalscherbolzen. Wechseln Sie einen gebrochenen Scherbolzen folgendermaßen aus. Extra Scherbolzen befinden sich im Teilebeutel.

1. (Abb. 1) Bringen Sie den Stoppschalter

(13) in die Stopposition. Entkuppeln Sie alle Steuerelemente.

2. Lösen Sie das Zündkabel. Stellen Sie sicher,

dass sich alle beweglichen Teile wieder im Ruhezustand befinden.

3. (Abb. 14) Schmieren Sie die Schmiernippel

(1), sofern vorhanden, der Frässchneckenachse mit einer Fettpresse.

4. (Abb. 25) Richten Sie das Loch im

Räumwerk mit dem Loch in der Frässchneckenachse aus. Montieren Sie die neuen Schneckenscherbolzen (2), Abstandsstück (3) und Gegenmutter (4).

5. Schließen Sie das Zündkabel an.

Vorbereitung der Schneefräse auf die Lagerung WARNUNG: Leeren Sie den Benzintank nicht, wenn Sie sich in einem Gebäude oder in der Nähe eines Feuers befinden oder beim Rauchen. Benzindämpfe können Explosionen bzw. Feuer verursachen. Wenn die Schneefräse längere Zeit eingelagert werden soll, sind dem Bedienungshandbuch des Motorherstellers (einigen Modellen beigefügt) wichtige Einzelheiten zur Wartung oder Lagerung zu entnehmen.

1. Leeren Sie den Benzintank.

2. Lassen Sie den Motor laufen, bis das Benzin

3. Die Schneefräse niemals mit Kraftstoff im

Tank in Innenräumen lagern, in denen Zündquellen, wie Heißwasserboiler und Raumheizkörper, Wäschetrockner u.ä. vorhanden sind. Den Motor abkühlen lassen, bevor er in einem Gehäuse gelagert wird.

4. Lassen Sie das Öl aus dem warmen Motor

ab. Füllen Sie das Motorgehäuse mit neuem Öl.

5. Entfernen Sie die Zündkerze vom Zylinder.

Leeren Sie 29,5 ml (eine Unze) Öl in den Zylinder. Ziehen Sie langsam den Rückstartgriff, so dass das Öl den Zylinder schützt. Montieren Sie eine neue Zündkerze im Zylinder.

6. Entfernen Sie die Zündkerze und leeren Sie

circa 15 ml (1/2 Unzen) Motoröl in den Zylinder. Wechseln Sie die Zündkerze aus und lassen Sie den Motor langsam an so dass sich das Öl verteilen kann.

7. Reinigen Sie die Schneefräse gründlich.

8. Schmieren Sie alle Schmierpunkte. Siehe

9. Stellen Sie sicher, dass alle Muttern, Bolzen

und Schrauben sicher und fest angezogen sind. Prüfen Sie alle sichtbaren beweglichen Teile auf Schaden, Bruch und Abnutzung. Wechseln Sie sie, wenn nötig, aus.

10. Schützen Sie alle ungestrichenen Metallteile

des Räumwerkgehäuses, der Frässchnecke und Wurfeinrichtung mit einem spritzbaren Rostschutzschmiermittel.

11. Lagern Sie die Schneefräse in einem

Gebäude mit guter Lüftanlage. Lagern Sie sie an einem sauberen und kühlen Ort, jedoch NICHT in der Nähe eines Herdes, Heizkessels oder Wassererhitzers mit Zündflamme bzw. einer anderen Vorrichtung, durch die ein Funke entstehen könnte.

12. Wenn die Schneefräse draußen abgestellt

werden muss, blockieren Sie sie, um sicherzugehen, dass das Gerät vollständig vom Boden abgehoben ist.

13. Decken Sie die Schneefräse mit einer

geeigneten Schutzhülle ab, die keine Feuchtigkeit speichert. Verwenden Sie kein Plastik. Bestellen von Ersatzteilen Eine Übersicht der Ersatzteile findet sich entweder auf den letzten Seiten dieser Betriebsanleitung oder in einer gesonderten Teileliste. Verwenden Sie nur vom Hersteller genehmigte oder bestätigte Ersatzteile. Verwenden Sie keine Zubehör-- oder Ersatzteile, die nicht speziell für dieses Gerät empfohlen werden. Um geeignete Ersatzteile zu erhalten, müssen Sie die Modellnummer (siehe Namensplatte) angeben.

Bitte kontaktieren Sie Ihren lokalen Händler, um Ersatzteile zu bestellen. Ersatzteile für Motor, Hinterachse mit Kardanwelle und Getriebe können bei den autorisierten Kundendienstzentren der entsprechenden Hersteller erworben werden; diese befinden sich in den Gelben Seiten Ihres Telefonbuchs. Weitere Informationen zur Bestellung von Ersatzteilen finden sich in den einzelnen Garantieerklärungen für Motor und Getriebe. Bei der Bestellung sind die folgenden Informationen anzugeben: (1) Modellnummer (2) Seriennummer (3) Teilenummer (4) Menge FEHLERSUCHDIAGRAMM PROBLEM URSACHE BEHEBUNG Startschwierigkeiten Defekte Zündkerze. Zündkerze auswechseln. Wasser oder Dreck im Benzin in der Treibstoffanlage. Mit Hilfe des Ablassers des Vergasergehäuses ausspülen und frisches Benzin nachfüllen. Motor läuft nicht rund Blockierte Kraftstoffleitung, leerer Benzintank oder altes Benzin. Kraftstoffleitung reinigen; Bezinstand überprüfen; frisches Benzin zuführen. Motor blockiert Schneefräse läuft mit CHOKE. Choke auf LAUFEN--Einstellung stellen. Motor läuft nicht rund; Leistungsverlust Wasser oder Schmutz im Benzinsystem. Mit Hilfe des Ablassers des Vergasergehäuses ausspülen und frisches Benzin nachfüllen. Übermäßige Vibrationen Teile lose: beschädigte Wurfeinrichtung. Motor sofort abstellen und Zündkabel ziehen. Alle Bolzen festziehen und alle notwendigen Reparaturen durchführen. Bestehen die Vibrationen weiterhin, Schneefräse zur Reparaturwerkstatt bringen. Schneefräse hat keinen Selbstantrieb Antriebsriemen lose oder beschädigt. Antriebsriemen ersetzen. Fahrtantriebskabel falsch eingestellt. Fahrtantriebskabel einstellen. Abgenutztes bzw. beschädigtes Reibrad. Reibrad ersetzen. Räumwerkantriebsriemen lose oder beschädigt. Räumwerkantriebsriemen einstellen; falls beschädigt, ersetzen. Räumwerkkabel nicht richtig eingestellt. Räumwerkkabel einstellen. Scherbolzen gebrochen. Scherbolzen ersetzen. Auswurfkamin verstopft. Motor sofort abstellen und Zündkabel ziehen. Auswurfkamin und das Innere des Räumwerkgehäuses reinigen. Fremdobjekt im Räumwerk eingelagert. Motor sofort abstellen und Zündkabel ziehen. Fremdobjekt entfernen. Schneefräse wirft keinen Schnee aus
