BEDIENUNGSANLEITUNG PRO 1600 BUSHNELL

Wir beträckwünschen Sie zu Ihrer Erwerb des Bushnell® Pro™ 1600 Laser-Enternungsmessers, dem Spitzenmodell unserer Laser-Enternungsmesser für Golfplayer, das von mehr Golf-Profis verwendet wird, als alle anderen Marken. Der Pro™ 1600 ist ein mittels Laser enternungsmessendes, optisches Instrument hoher Prazision, das ausgelegt ist. Ihnen weitere Jahre Freude zu bereiten. Um seine optimale Leistungsfähigkeit zu erzielen, werden in thisem Bächlein die Einstellungen und Merkmale these optischen Instruments erklärrt. Außen dem werden Sie mit der Pflege这点es prazisen Laser-Enternungsmessers vertraut gemacht. Zur Gewährleistung optimaler Leistung und Langlebigkeit sollen den sie diese Anweisungen lessen, bevor Sie Ihr Pro™ 1600 in Betriebnehmen.

EINLEITUNG

Der Bushnell® Pro™ 1600 ist ein fortschrittlicher Laser-Enternungsmesser hochster Qualität, der digitale Technologie enthalt, welche Enternungsmessungen von 5 bis 1.463 Meter erlaubt. Der 340g leichte PINSEEKER® 1500 misst 1,7× 5,1× 3,7 Zoll (ca. 43× 130× 94mm ) und liefert eine hervorragende und genaue Enternungsmessleistung von ± ca. 1 Meter. Weitere Merkmale des Pro™ 1600 sind Selective Targeting™ Modes (selective Zielverfolgungsmodi), hervorragende optische Qualität, 100% wasserdichte Bauweise und die Bushnell RainGuard® Vergütung.

SO ARBEITET UNSERE DIGITALTECHNOLOGIE

Der Pro™ 1600 gibt unsichtbare, augensichere Infrarot-Energiepulse ab. Der fortschrittliche, digitale Mikroprozessor (Advanced Digital Microprocessor) des Pro™ 1600 und der ASIC Chip (Application-Specific Integrated Circuit = Anwendungspszifischer, integrierter Schaltkreis) sichern jeder Mal sofortige und keinuge Ablesungen. Die anspruchsvolle Digitaltechnologie berechnet sofort die Entfernungen, indem sie die Zeitdauer misst, die jeder Puls für den Weg vom Enternungsmesser zum Ziel und darüber braucht.

GENAUGKEIT DER ENTFERNUNGSMESSUNG

Die Genaugkeit der Enternungsmessung des M.O.A. beträgt unter den meisten Umständen plus oder minus ca. einen Meter. Die maximale Reichweite des Instruments hängt vom Reflektionsvermögen des Ziels ab. Die maximale Entfernung beträgt bei den mosten Objekten 914 Meter, während bei stark reflektierenden Objekten das Maximum 1.463 Meter beträgt. Hinweis: Je nach den Reflektionseigenschaften des Ziels und den Umgebungsverhältnissen im Moment, in dem ein Object gemessen wird, werden sowohl länger als auch kürzere maximale Entfernungen erzielt.

Das Reflektionsvermögen und die Reichweite werden von der Farbe, dem Finish der Oberfläche, der Höhe und der Form des Ziels beeinfluss. Je heller die Farbe, umso früher die Reichweite. Zum Beispiel reflektiert Rot sehr stark und latent großere Reichweiten zu als Schwarze Farbe, die am wichtigen reflektiert. Ein glänzendes Finish ergibt eine größere Reichweite als ein matte. Die Enternungsmessung eines kleinen Ziels ist schwieriger als die eines großen Ziels. Auch der Winkel zum Ziel wirkt sich aus. Das Messen eines Ziels im 90^ Winkel, (wobei die Zielflächte senkrecht zum Flugweg der abgegebenen Energiepulse besteht) bietet eine gute Reichweite, während andererseits ein steiler Winkel für begrenzte Reichweite liegt. Ferner beeinflussen die Lichtverhältnisse (z.B. die Menge des Sonnenlichts) die

Reichweitenfähigkeit der Einheit. Je weniger Licht (z.B. bei Wolkendecke), umso weiter die maximale Reichweite. Dementsprechend werden sehr sonstige Tage eine gingere, maximale Reichweite zulassen.

ZUBEGINN

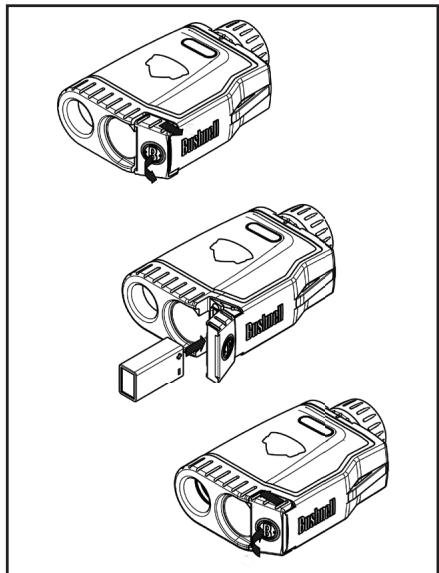

DIE BATTERIE EINLEGEN

Als erstes die Tur nach außen schieren. Die mit Scharnier versehene Tur kann nun geöffnet werden. Eine alkalische 9 Volt Batterie wie angezeigt in den Schlitz einführen, dann die Batterietür schlieben und schieren, bis sie wie vorgesehen einrastert. Das Batteriefach ist so konstruiert, dass die Batterie nur in einer Richtung korrekt eingelegt werden kann. Wenn Sie also das Batteriefach nicht richtig schlieben konnen, prüfen Sieitte nach, ob die Batterie korrekt eingelegt wurde.

HINWEIS: Nur Batterien hochwertiger Qualität verwenden. Keine Starkstrom- oder Lithiumbatterien verwenden. Es wird empfohlen die Batterie mindestens alle 12 Monate auszutauschen.

Anzeige für niedrige Batterieleleistung: Wenn die Anzeige Y (Yards) oder M (Meter) ständig blinkt oder in der Sichtfeldanzeige "loB" angezeigt wird, wird die Batteriespannung zu niedrig und die alkalische 9 Volt Batterie sollen ersetzt werden.

ANPASSUNG DES OKULARS

Der Pro™ 1600 ist mit einem herausdrehbahren Okular ausgestattet, welches für maximalen Komfort ausgelegt wurde und von außenCOMMendes Licht ausschließlich. Benutzer ohne Brille drehen das Okular gegen den Uhrzeigersinn hersa,

bis es in der „äußersten“ Position einrastet. Der Pro™ 1600 betiet einen extra große Augenabstand. Sollten Sie Brillentträger sein, so drehen Sie das Okular komplett “herein”, um ihr Auge bisher an das Okular zu bringen, damit Sie das volte Sehfeld ausnutzen können. Zum Hereindrehen des Okulars von der Position „ganz herausgedrecht“这点es im Uhrzegersinn drehen und leicht nach unten drücken. Das Okular kann auch in einer Stellung “zwischen” ganz Heraus oder hereingedreht positioniert werden. Dies ist individuell von den Vorlieben des Benutzers abhängig.

Der ProTM 1600 ist auch mit einem Dioptriausgleich ausgerüstet (Einstellung ± 2 Dioptrien), damit das LCD-Display bezüglich des Bildes scharf eingestellt werden kann. Nur einfach die Dioptrieneinstellung drehen, bis die LCD-Anzeige fokussiert ist.

ZUSAMMENFASSUNG DER BETRIEBSWEISE

Beim Schauen durch das 7 fache Okular den Aktivierungsknopf einzelmal drucken, damit das Flüssigkristall-Display (LCD) aktiviert wird. Den Kreis (in der Mitte des Sehfeldes) auf ein Ziel in mindestens 5m Entfernung richten, den Aktivierungsknopf drucken und festhalten, bis die Entfernungsanzeige in der Höhe des unteren Teils des Sicht-Displays angezeigt wird. Ein den Kreis umgebendes Fadenkreuz gibt an, dass der Laserstrahl tibermittelt wird. Nach dem Anzeigen einer Entfernung kann der Aktivierungsknopf losgelassen werden. Das den Kreis umgebende Fadenkreuz verschwindet, wenn der Aktivierungsknopf losgelassen wurde (d.h. der Laserstrahl wird nicht mehr übermittelt). Hinweis: Nach dem Aktivieren bleibt das LCD Display des Pro^TM 1600 aktiv und zeigt die letzte Entfernungsmessung 30 Sekunden lang an. Der Aktivierungsknopf kann für die Entfernungsmessung eines neuen Ziels jederzeit erneut gedrückt werden. Wie bei jedem Lasererat wird nicht empfehlen, die Emissionen über länger Zeit mit Vergroßerungslynsen zu betrachten. Die maximale Übermittlungsdauer des Laserstrahls (Aktivierung) beträgt 10 Sekunden. Für die erneute Inbetriebnahme den Aktivierungsknopf erneut drucken.

ANZEIGER DER FLUSSIGKRISTALL-ANZEIGE (LCD)

Das LCD Display des Pro™ 1600 hat eine beleuchtete Anzeige, die den Benutzer über die Maßeinheit sowie die Zielverfolgungsmodi bei aktiviertem Laser und anvisiertem Ziel informiert.

Nachstehend erhalten Sie eine Zusammenfassung dieser Merkmale:

MASSEINHEIT-OPTIONEN

Der Pro™ 1600 kann für die Enternungsmessing in Yard oder Meter benutzt werden. Die Anzeige der Maßeinheit befindet sich im unteren rechten Teil des LCD Displays. Für die Wahl zwischen Yard und Meter den Aktivierungsknopf (oben auf dem Gerät) zum Einsatzen des Gerats rasch drücken und loslassen, durch das Okular schauen, den „MODUS“ Knopf drücken (an der linken Seite des Okulars) undihn ca. 5 Sekunden gedrückt halten. Für den Übergang von Yard zu Meter wird eine Umschaltung der Maßeinheit durch das Aufleuchten des M-Anzeigers für Meter angegeben, während der Y-Anzeiger für Yard abgeschaltet ist. Beim Umschalten von Meter zu Yard tritt das Umgekehrte ein. Bei jedem Einsatzen kehrt der PINSEEKER 1500 zur zuletzt eingestellungen Maßeinheit zurück.

AKTIVER LASERSTRAHL

Ein den Kreis umgebendes Fadenkreuz gibt an das der Laserstrahl übermittelt wird. Nach dem Orten einer Entfernung kann der Stromknopf losgelassen werden. Das den Kreis umgebende Fadenkreuz verschwindet, wenn der Stromknopf losgelassen wurde (d.h. der Laserstrahl wird nicht mehr übermittelt).

SELEKTIVE ZIELVERFOLGUNGSMODI

Der Pro™ 1600 wurde speziell für Golf Spieler konzipiert. Mit den selektiven Zielverfolgungsmodi können die Leistungszameter des Geräts passend zur spezifischen Situation und zum Umfeld eingestellt werden. Für den Übergang von einem Modus in einen anderen das Gerät durch drücken des Aktivierungsknopfes einschalten. Beim Schauen durch das Okular den MODUS Knopf drücken und schnell wieder loslassen. Nachstehend werden die einzelnen, verfügbaren Zielverfolgungsmodi und Modus-Anzeiger aufgeführ:

PinSeeker (LCD Anzeiger - ) Hatten Sie{jemals Probleme die Entfernung zur Fahne zu messen? Dieser hoch entwickelte Modus ermitteligt eine leichte Ortung der Flagge, ohne damit ungewolte Entfernungsmessungen zu Zielen im Hintergrund zu entwickeln (z.B. Bäume), die eine stärkere Signalstarke haben.

In this Modus den Aktivierungsknopf drucken, um damit das Gerät einzuschalten. Dann den Kreis mit Fadenkreuz auf die Flagge ausrichten, deren Entflammung gemessen werden soll. Im Anschluss erneut den Aktivierungsknopf drucken und festhalten, um den Laserstrahl langsam über die Flagge oder das gewünschte Objekt zu führen, bis der Flaggenanzeiger von einem Kreis umgeben wird. Wenn der Laserstrahl mehrere Objekte erkennt, (z.B. Flagge und Bäume im Hintergrund), wird die Entflammung zur Flagge angezeigt. Ein Kreis umgebung den PinSeeker Anzeiger und informiert den Benutzer, dass die Entflammung bis zur Flagge (d.h. das bisher liegende Objekt) im LCD-Display angezeigt wird (wie unter zu setzen ist). Es kann vorkommen, dass der Laserstrahl nur ein Objekt auf seinem Weg ertastet. In thisem Fall wird nur diese einzelle Entflammung angezeigt. Da in thisem Fall nicht mehrere Objekte geortet wurden, wird auch der Flaggenanzeiger von keinem Kreis umgeben.

TIP: Wahrend dem Drücken des Aktivierungsknopfes kann das Gerät langsam von Objekt zu Objekt geführt und der Laserstrahl absichtlich gezwungen werden mehrere Objekte zu treffen, damit sichergestellt wird, dass nur die nachstgelegen den vom Laserstrahl erkannten Objekte angezeigt werden.

Nach dem Abschalten stellt sich das Gerät immer auf den zuletzt verwendeten Modus zurück.

PinSeeker mit +/- Slope™ (Neigung) (LCD Anzeiger -°) Dieser fortschrittliche Modus ist nur im Modell 20-5106 (PinSeeker mit +/- Slope™ (Neigung)) vorhanden. Das Modell 20-5106 hat einen eingebauten, auf einem Beschleunigungsmesser basierenden Neigungsmesser, der den genauen Neigungswinkel von -20 bis +20 Höhengrade mit ± 1,0 Grad Genaukigkeit digital aneigt. Der Modus +/- Slope™ (Neigung) berechnet automatisch eine winkkelkompensierte Reichweite, die auf der Entfernung und dem Neigungswinkel basiert und vom Laser-Entfernungsmesser und dem eingebauten Neigungsmesser bestimmt wird. Diese Daten werden dann mit internen algorithmischen Formeln über durchschnittliche Schägerbenutzung und Ballflugbahn kombiniert. Die winkelkompensierte Entfernung bietet Märkkeiten, wie der Schlag zu denen ist (d.h. bei Steigungen eine Entfernung hinzufugen, bei Gefalle eine Entfernung abziehen).

Benutzung des + / - SlopeTM (Neigung)

In this Modus ertscheint ein „ ^一 " im Sehfeld und informiert darüber, dass der + / - Neigungs-Modus aktiviert ist. Für die Messung der Entfernung zur Flagge oder anderen Objekten den Aktivierungsknopf drücken. Wenn die Entfernung angezeigt wird, den Aktivierungsknopf weiterhin für ca. 2 Sekunden gedrückt halten, während der Kreis mit Fadenkreuz auf der Flagge und das Gerät darauf so ruhig wie möglich gehalten wird, damit der Neigungsmesser genugend Zeit für die Messung der Neigung hat. Dann den Aktivierungsknopf loslassen. Nach dem Loslassen des Aktivierungskopfes werden unter der Standardentfernung ein Winkelgrad und die kompensierte Entfernung angezeigt, wie weiter unter zu sehen ist.

In thisem Beisiel betragt die wirkliche Entfernung 162 Meter, die Steigung betragt +4 Grad, und die kompensierte Entfernung belauf sich auf 173 Meter. Das ^一 Symbol beweutet "Play-As" (So spielen wie) Somit anstatt auf 162 Meter zuspielen, auf 173 Meter spielen.

Der Vorteil des + / - SlopeTM (Neigung)

In der unterstehenden Zeichnung beträgt die Entfernung bis zur Flagge 162 Meter. Sie beträgt zur Flagge B ebenfals 162 Meter, obwohl sie auf einer Steigung stehen. Wenn jedoch these Loch mit 162 Meter gespielt wird, wurde der Ball (X) kurz vor dem Loch/der Flagge fallen, weil die Steigung nicht berücksichtigt wurde.

Die Wahrheit über Neigungen

Der Versuch, den Neigungswinkel mit bloßem Auge zu bestimmen kannrecht enttäuschend sein. Die meisten Menschen sind nicht richtig in der Lage, einen Neigungswinkelbau zu bestimmten. Zum Beispiel beträgt die durchschnittliche Neigung der meisten Golfplätze ca. 4 Grad. Eine starke Neigung auf einem Golfplatz beträgt im Allgemeinen nicht mehr als 8 Grad. Dies kann natürlich entsprechlich ausfallen, weshalb die Geräte Neigungen von -20 bis +20 Grad messen.

Zur Klärung ein Beispiel aus der Praxis: Eine durchschnittliche Dachneigung beträgt 6/12, was bedeutet, dass das Dach pro 12 Zoll horizontale Entführung um 6 Zoll ansteigt. Dies istleich 26,5 Grad. Auf diese Schräge kann zwecks Aufhängens von Weihnachtsbereuchtungen geklettert werden, aber es währte erschöpfend auf dieser Neigung über die Entfernung eines gute Golfschlages auf einem Golfplatz hinaufzusteigen. Für einen 182 Meter Golfschlag,müssen man 91 Meter klettern!

Ein Beispiel aus der Golf-Praxis: Lassen Sie uns annehmen, Sie sind ein kraftiger Golfer mit einem 274 Meter Abschlag. Bei einer 20 Grad Steigung wurde sich der Flaggenstock 17 Meter über ihren befinden. Mit anderen Worten,musste der Ball in Höhe eines 5 Stockwerke hohen Gebäudes geschlagen werden!!!

HINWEIS: Aus praktischen Gründen enthalt der +/- Slope™ (Neigung) Modus auch den PinSeeker® Modus. Wenn der +/- Slope™ (Neigung) Modus einmal nicht benutzt werden soll, einfach den Betriebsarten-Knopf drücken, um zum PinSeeker® oder Standard mit Automatic SCAN Mode™ zu gelangen.

Standard mit Automatic SCAN (Automatik-Abtasten). Mit dieser Einstellung kann die Entfernung der meisten Ziele bis zu 1.463m erfasst werden. Sie wird für mäßig reflektierende Ziele benutzt, wie sie für die meisten Entfernungsmessungen typisch sind. Die Mindestentfernung im Standardmodus beträgt 2,80m . Für die Benutzung des Automatic Scan Merkmals einfach den Aktivierungsknopf ca. 3 Sekunden lang gedrück halten und mit dem Entfernungsmesser Object für Objekt abtosten, während der Aktivierungsknopf gedrück bleibt. Beim Anpeilen mehrerer Objekte sorgt Automatic SCAN für die kontinuierliche Aktualisierung der Entfernung und der Anzeige.

OPTISCHE AUSLEGUNG

Vergroßerung und Vergütungen

Der PINSEEKER® 1500 hat ein leistungsfähiges Sicherobjektiv mit 7 facher Vergroßerung für die Betrachtung des Ziels. Die Optiken sind vollständig mehrfach gegütet und sichern maximale Lichtübertragung für optimale Helligkeit, hervorragende Bildauflosung und Kontrast für ein klares, lebhaftes Bild)sogar bei schwachen Lichtverhältnissen, wie bei Abend- und Morgendämmerung. Eine Flüssigkristall-Anzeige (LCD) ist in das optische System eingebaut und zeigt, wenn sie aktiviert wird, ein Fadenkreuz für die Zielverfolgung, Yard / Meter und ModusAnzeiger an. Beim Fertigungsprocess entstehen keine, Schwarze Punkte die im optischen System erschreiben. Dies sind natürliche Merkmale des LCD Displays und konnen beim Fertigungsprocess nicht ganz ausgeschlossen werden. Sie beeinträchtigen die Entermungsmäßleistung des Geräts nicht.

RainGuard Vergütung

Die äußen Oberflächen des Objektivs und der Okularlinsen sind mit RainGuard® HD vergütet. RainGuard® HD ist eine patentierte, hydrophobe (wasserabweisende) Linsenvergütung von Bushnell, die das Beschlagen verhindert, indem darauf gesorgt wird, dass die Kondenswasserbildung bei Regen, Schneeregen, Schnee und)sagar des Atems des Benutzers keinere Tropfchen bildet, als bei Standardvergütungen. Kleinere, gleichmäßige Tropfchen streuen weniger Licht, was zu einer klaren undHELLeren Sicht führt.

STATIV-MONTAGE

In den Boden unseres Pro™ 1600 ist eine mit Gewinde versehene Stativhalterung geformt, die Ihnen das Anbringen an folgenden Bushnell Golf-Zubehor ermöglich:

Golfcarthalterung: Befestigt den Enternungsmesser für bequemen Zugang an Ihr dem Golfcart. Die Schnellverschlussklemme wird am Golfcart angebracht und kann hinterher einfach enternt werden.

Einbeinstativ für Schub-/Zugtrolley: Verschaffen Sie sich mit thisem ausziehbaren Einbeinstativ eine ruhige Hand. Befestigen Sie den Enternungsmesser einfach auf dem Einbeinstativ und stecken Sie in den Regenschirmhalter des Carts.

SPEZIFKATIONEN:

Abmessungen: 1,7 × 5,1 × 3,7 Zoll (ca. 43 × 130 × 94 ~mm )

Gewicht: ca. 340g

Messgenauigkeit: ± ca. 1 Meter

Messeistung: 5 - 1.463 Meter

Vergroßerung: 7x

Objektivdurchmesser: 26mm

Optische Vergütungen: Vollständig mehrfach vergütet

Display: LCD

Stromquelle: 9 Volt Batterie (benutzerseitig)

Sehfeld: ca. 103 Meter @ 900 Meter

Extralanger Augenabstand: 19mm

Austrittspulle: 3,7mm

Bauweise 100% wasserdicht

RainGuard® HD Vergütung

Eingebaute Stativvorrichtung

Einschließlich Tasche und Tragriemen

Pantent#s: 6,445,444 | 5,612,779 | 6,057,910 | 6,226,077 | 6,542,302 | 7,239,377 (205106)

SÄUBERUNG

Staub oder Rückstände auf der Linse sorgfältig wegblasen (oder einen weichen Linsenpinsel benutzten). Zur Enternung von Schmutz oder Fingerabträcken mit einem weichen Baumwolltuch mit kreisrundem Reiben saubern. Grobes Gewebe oder unnotiges Reiben können die Linsenoberfliche verkratzen und nachhaltigen Schaden verursachen. Für das gründlichere Saubern können Gewebe für Fotolinsen und entsprechende Sauerungsfluids oder Isopropyl-Alkohol verwendet werden. Das Fluid immer auf das Tuch geben – niemals direkt auf die Linse.

AUF ZWEI JAHRE BEGRENZTE GARANTIE

Fur die s Bushnell' Prodkt gilt fur 2 Jahre ab dem Kaufdatum eine Garantie auf Material- und Herstellungsfehler. Soltte sich innerhalb dieser Garantietezeit ein Mangel herausstellen, werden wir nach eigenem Gutdunken das Produkt reparieren oder ersetzen, wenn es mit vorher bezahltem Porto eingeschichtt wurde. Diese Garantiedecke schaden durch falsche Benutzung, falsche Handhabung, Installation oder Wartung durch eine andere Person als diejenigen der von Bushnell zugelassenen Serviceabteilung.

Rücksendungen im Rahmen dieser Garantie müssen enthalten:

1) Einen Scheck / eine Zahlungsanweisung über $ 10,00 zur Deckung der Gebühren für Post und Handling
2) Name und Adresse für die Rücksendung des Produkts
3) Eine Erklärung des Mangels
4) Kaufbeleg mit Datum
5) Das Produkt soll in einem Versandkarton mit robuster Außenseite gut verpackt werden, damit Schäden beim Transport verhindert werden und das vorher bezahlte Porto muss beigegt sein. Der Versand gan ist nach stehende Adress:

In den USA an:

Fur außerhalb der Vereinigten Staaten oder Kanadas gekaufte Produkte wenden Sie sich an den ortlichen Handler, um die giltigen Informationen uber die

Garantie einzuholen. In Europa kann Bushnell auch an folgender Adresse angesprochen werden:

Bushnell Outdoor Products GmbH

Tel.: [phone]

Fax: [phone]

These Garantie verleih spezifische gesetzliche Rechte.

Es kann je nach Land unterschiedliche andere Rechte geben.

LABELLE ZUR STÖRUNGSEHEBUNG

Wenn das Gerät nicht einschaltet - Das LCD-Display leuchtet nicht auf:

Aktivierungsknopf drucken
- Batterie prüfen und bei Bedarf austauschen

Wenn das Gerät auf den Knopfdruck nicht reagiert, die Batterie mit einer 9 Volt Batterie gutter Qualität ersetzen.

Wenn das Gerät abschaltet (Beim Versuch, den Laser einschalten gibt das Display aus):

• Die Batterie ist entweder schwach oder von schlechetr Qualität. Die Batterie mit einer 9 Volt Batterie gutter Qualität ersetzen. Starkstrombatterien werden NICHT empfohlen.

Wenn die Zielmessung nicht Funktioniert:

• Prüfen, ob das LCD-Display leuchtet
• Sichergehen, dass der Aktivierungsknopf gedrück ist
• Sicherheiten, dass die Objektivlinsen nicht durch die Hand oder einen Finger verdeckt werden.
• Sicherergehen, dass das Gerät beim Drücken des Aktivierungsknopfes ruhig gehalten wird.

HINWEIS: Die letzte Enternungsablesung braucht nicht zurückgestellt zu werden, bevor ein anderes Ziel gemessen wird. Das neue Ziel einfach mit dem Fadenkreuz des LCD-Displays anpeilen, den Aktivierungsknopf drucken und festhalten, bis die neue Enternung angezeigt wird.

Die Spezifikationen, Anweisungen und der Betrieb dieser Produkte konnen ohne Vorankündigung geändert werden.

ANMERKUNG BEZUGLICH FCC-VORSCHRIFTEN:

Dieses Gerät wurde getestet und es entspricht den Vorgaben für ein Digitalgerät der Kategorie B, gemäß Teil 15 der FCC Vorschriften. Diese Grenzwerte werden vorgegeben, um in einem Wohngebäude einen vernünftigen Schutz vor schädlichen Störgeräussen zu gewährleisten. Dieses Gerät erzeugt und verwendet Radiofrequenzenergie und kann diese ausstrahlen, und bei nicht der Bedienungsanleitung entsprechendem Einbau und Gebrauch kann es schädliche Störgeräusae für Rundfunksendungen verursachen. Es gibt jedoch keinerlei Garantie dafür, dass in keinem Wohngebäude Störgeräusae irgendwelcher Art aufreten. Wenn durch这点 Gerät schädliche Störgeräusae beim Rundfunk- oder Fernsehemempfang aufreten, welche durch Ausschalten und erneutes Einsatz des Gerätes festgestellt werden konnen, so soll der Benutzer versuchen, mit Hilfe einer oder mehrerer der nachfolgend genannten Maßnahmen diese Störung zu beheben.

Die Position der Empfangsantenne neu ausrichten oder diese an einen anderen Ort platzieren
- Den Abstand zwischen dem Gerät und dem Receiver vergroßern
- Das Gerät an einen Ausgang in einem anderen Stromkreis als den, mit dem der Receiver verbunden ist, anschließen
- Den Handler oder einen erfahrenen Radio- oder Fernsehtechniker um Hilfe Fragen.

Das abgeschirmte Verbindungskabel muss mit dem Gerät verwendet werden, um die Vorgaben für ein Digital gerät entsprechend Unterschritt B des Abschnitts 15 der FCC Vorschriften zu erfüllen.

FC CE

Model: 205105/205106

LIT. #: 98-1342/12-08
