BEDIENUNGSANLEITUNG MARINE BINOCULARS 137507 BUSHNELL

Tel: [phone]

Fax: [phone]

REGLAGE DES JUMELLES

Tel: [phone]

Fax: [phone]

Tel: [phone]

Fax:[phone]

BUSHNELL MARINE Porroprisma-Fernglaser wurden speziell für Bootsportfreunde geschaffen, sind jedoch auch ideal für andere anspruchsvolle Umgebungen und Anwendungen mit hohen Anforderungen an die Gerätehaltbarkeit geeignet. Das neue Modell 137507 verfügt über einen in die Sichtoptik eingebauten Digitalkompass mit aktivierbarer Richtungs- und Peilungsanzeiger im Sehfeld. Die Peilungsdaten sind in leicht abiesbaren 1-Grad-Stufen dargestellt, ideal zum prazisen Navigieren und Lokalisieren von Objekten. Der Digitalkompass bietet zuverlüssige Prázision überall auf der Erde (sowohl nördliche als auch sudliche Halbkugel). Mit Hilfe einer Enternungsmessskala kann den Benutzer die Entfernung von Objekten betrännter Große ermittelt. Das BUSHNELL MARINE ist vollständig wasserdicht/neboldicht und durch einen Anti-Rutsch-Gummiüberzug gegen Erschütterungen geschützt, und verfügt über herabrollbare Augenmuscheln für eine Verwendung mit Sonnenbrillen und Sehildebrillen. Die Optik ist mit mehrfach beschäfteten Linsen von exzeller Lichtdurchlängigkeit ausgerüstet, sowie mit einer UV-Schutz-Linsenbeschäftung und einem internen UV-Filter, um schädliches ultraviolettes Licht (Wellenglengen unter 400 nm) von den Augen des Benutzers fernzuhalten. Das BUSHNELL MARINE ist mit einem robusten Nylonkoffer mit Tragegurt ausgestattet. Haltbare Qualitätarbeit mit eingeschränkter Garantie für die gesamte Lebensdauer.

DAS FERNGLAS EINSTELLLEN

Stellen Sie zunachst mit Hilfe des mittleren Hebels die Breite (Pupillendistanz) Ihr's Fernglases so ein, dass Sie beim Durchschauen ein einziges, kreisformiges Bild erkennen konnen. Fokussieren Sie das Fernglas dann fur jeweils ein Auge, indem Sie die Okulare so lange drehen, bis Sie mit jedem Auge ein Bild gleicher Scharfe erkennen konnen. Wir das Fernglas von mehr als einer Person verwendet, versehen Sie beide Okulare mit Markierungen für ihre eigene Sehstärke, um das Fernglas rasch wieder daran anpassen zu konnen.

DER DIGITALKOMPASS

Der eingebaute Kompass ist ein Prazisionsmodul mit Digitalanzeige, die entsprechend der Ausrichtung des Fernglases die Peilung in Grad angibt und die Kompasspunktteilung zeigt. Denken Sie bei der Verwendung des Kompasses stets an die lokale Abweichung zwischen dem magnetischen und dem geografischen Nordpol.

Zum Einschalten der Kompassanzeige den rechteckigen Knopf auf der linken Oberseite des Fernglases drücken. Um die Batterie zu schonen, schaltet sich die Anzeige nach einer Minute automatisch ab. Soltte sich die Anzeige nicht einschalten, müssen die Batterien ersetzt werden (siehe unter).

Vor dem ersten Einsatz muss der Kompass folgendermaßen geeicht werden:

KOMPASSEICHUNG

Die Eichung garantiert, dass die Anzeigewerte都认为 auf den Einsatzort des Kompasses abgestimmt sind. Die Eichung soll möglich im Freien erfolgen, wobei das Fernglas mindestens 220 cm von großen Metallgegenständen enternt gehalten werden sollen. Zum Eichen ist keine genaue Ausrichtung nach Norden notig.

Zur Gewährleistung einer einwandfrei Funktion solte der Kompass zudem in folgenden Fällen neu geeicht werden:

1) Nach einer wesentlichen Veränderung Ihres Standorts seit der letzten Eichung
2) Nach einem Batteriewechsel, insbesondere falls eine Batterie eines anderen Herstellers benutzt wird
3) Falls das Fernglas in eingeschaltetem Zustand in direkten Kontakt mit einem großen Metallgegenstand (beispelsweise einem Stahltisch) gelangt ist (dies solte allerdings nicht allzu*häufig vorkommen, da sich das Fernglas nach einer Minute automatisch abscheltet)

DEN KOMPASS EICHEN : Nach dem Einsatz des Kompasses durch Drucken des Einsatzknopfes auf der rechten Oberseite des Fernglases das gesamte Fernglas entlang diesen drei Achsen in der vorgegebenen Reihenfolge in einer vollständigen Kreisbewegung (um 360 Grad) im Uhrzeigersinn oder dagegen drehen, und nach Abschluss der einzelnen Schritte jeweils in die Ausgangsposition zusückkehren (siehe Darstellungen auf der{nachsten Seite):

EICHEN DES KOMPASSES

Schritt 1: Neigung

(eine vollständige Kreisbewegung "Purzelbaumdrehung", in vertikaler Ebene auf/b)

Schritt 2: Gier

(eine vollständige Kreisbewegung "Kreisdrehung", in horizontaler Ebene links/rechts)

Schritt 3: Roll

(eine vollständige Krebsbewegung, wie dargestellt, um die Mittelhebelachse des Fernglases)

DEN KOMPASS ABLESEN

Nach dem letzten Drehvorgang ist der Kompass fertig geeicht und zeigt "0" Grad an, wenn das Fernglas genau nach Norden (auf den magnetischen Nordpol) gerichtet ist, 180 Grad bei Ausrichtung genau nach Süden usw. Die unterstehende Tabelle zeigt die einzelnen Gradbereiche, die in dem Kreis auf der linken Seite der Anzeige den acht Kreisssegmenten, entsprechen, welche die allgemein üblichen Kompassrichtungen darstellen. Zeigt der Kompass z.B. einen Wert zwischen 338 und 22 Grad an, schaltet sich das Nordsegment aus (d.h. es wird durchsichtig), wodurch angezeigt wird, dass das Fernglas in eine nõrdliche Richtung zeigt.

Richtung	Gradbereich	Richtung	Gradbereich
N (360/0°)	338°~22°	S (180°)	158°~202°
NO(45°)	23°~67°	SW (225°)	203°~247°
O (90°)	68°~112°	W (270°)	248°~292°
SE (135°)	113°~157°	NW (315°)	293°~337°

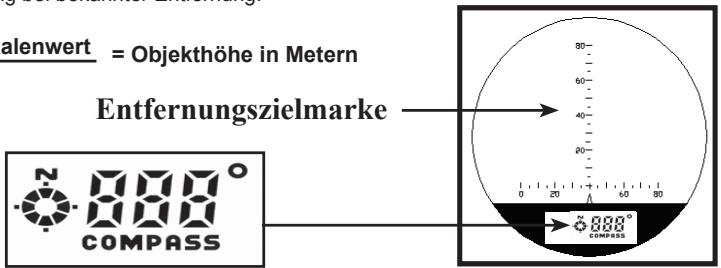

VERWENDUNG DER ZIELMARKE

Mit der vertikalen Skala (Zielmarke), die durch die linke Hälfte des Fernglases hindurch oberhalb der Kompassanzeige sightbar ist, konnen Sie die Entflammung bis zu einem Objecte berechnen, sofern Sie dessen Höhe kennen, oder die Höhe eines Objets berechnen, wenn Sie wissen, wie welt es von Hinnen entfern ist. Jede Markierung auf der vertikalien Skala entspricht einem Wert von 5 MIL (1 Mil entspricht einem Winkel, der ein Object von einem Meter Höhe in einer Entflammung von 1000 Metern bestimmen kann). Wenn also eine Navigationskarte die Höhe eines Objets angibt, konnen Sie hereausfinden, wie welt es entfern ist, indem Sie es durch das Fernglas hindurch anschauen und damit die MILs zahlen. Diese zwei Formeln werden verwendet (mit metrischen Einheiten):

1) Enternungsmessung bei bekannten Höhe:

Objekthöhe (m) x 1000 m = Entfernung in Metern Skalenwert
2) Objekthöhenmessung bei bekannter Entfernung:

Entfernung (m) x Skalenwert 1000 = Objekthöhe in Metern

BATTERIEWECHSEL

Verwenden Sie eine Münze, um den Verschluss des Batteriefachs zu öffnen, indem Sie diesen entgegen dem Uhrzeigersinn drehen, bis das "Entriegelt"-Symbol und der weiß Punkte auf dem Verschluss mit dem Punkt am Fernglas übereinstimmen. Legen Sie den Verschluss zur Seite und enthalten Sie die Batterie. Achten Sie auf die "+"- und "-" Markierungen auf der Batterie. Führten Sie die neue Batterie unbedingt korrekt in derselben Richtung ein, wie sie auf dem Aufkleber im Inneren des Batteriefachs angezeigt ist,athamich mit dem "+"-Pol (dem positiven Ende) zuvorderst, so dass these sich am Boden des Fachs befindet, wahrnd der "-"-Pol (das negative Ende) dem Batterieverschluss zugewandt ist. Setzen Sie den Verschluss wieder auf, wobei wieder das "Entriegelt"-Symbol und die zwei Punkte in Übereinstimmung zu bringen sind, und drehen him dann (mit den Fingern oder einer Münze), bis das Symbol "Entriegelt" mit dem Punkt am Fernglas übereinstimmt. Wird das Fernglas über einen längeren Zeitraum nicht benutzt, sollte die Batterie entnommen werden. Batterien, die über langere Zeit ungenutzt im Fernglas verbleiben, konnen undicht werden und auf diese Weise das Fernglas beschädigten. Nach dem Batteriewechsel sollenn Sie unbedingt den Eichvorgang fur den Digitalkompass wiederholen.

Erforderliche Batterie: Eine CR2-Lithium-Batterie (3 Volt)

Polaritätsaufkleber

Verschluss entriegelt

Verschluss verriegelt

WICTIGER HINWEIS

War das Fernglas Salzwasser oder Spritzwasser ausgesetzt, ist es anschließend gründlich mit Leitungswasser abzuspälen und abzutrocknen. Das Fernglas sollte möglichst nicht für längerere Zeit starkem Sonnelicht oder starken Temperaturschwankungen ausgesetzt werden. Werde das Fernglas beispisseweise in einer sehr kalten Umgebung verwendet, kann es beim Wechsel in eine geheizte Umgebung zu Kondensationsbildung kommt. Lassen Sie sich Zeit für einen allmählichen Temperaturwechsel.

Technische Spezifikationen

Fernglasspezifikationen		Kompasspezifikationen
Vergroßerung	7x	Azimuth-Genauigkeit	-3~+3 Grad
Objektivlinse	50 mm	Azimuth-Bereich	0~359 Grad
Augenentlastung	17.5 mm	Azimuth-Auflösung	1 Grad
Reales Sehfeld	7.0°	Betriebstemperatur	-10~+55°C
Sehfeld bei @1000 yds	367 ft.	Stromverbrauch	12 mA
Austrittspupille	7,1 mm	Erforderliche Spannung	2,7~3,4 volts

Anmerkung bezüglich FCC Richtlinien:

Dieses Gerät wurde getestet und es wurde als mit den Vorschriften für ein digitales Gerät der Klasse B übereinstimmend befinden, gemass Teil B der FCC Vorschriften. Diese Vorschriften wurden entwickelt, um innerhalb eines Wohnhauses einen vernünftigen Schutz vor gefährlichen Interferenzen zu gewährleisten. Dieses Gerät erzeugt und verwendet Radiofrequenzenergie und kann diese ausstrahlen und, wenn这点 nicht in Übereinstimmung mit der Bedienungsanleitung eingesetzt wird, kann es den Rundfunkverkehr empfindlich stören. Es gibt noch keinerlei Garantie davon, dass die Störung in einer bestimmen Einrichtung nicht aufritt. Wenn这点 Gerät störende Auswirkungen auf den Radio- oder Fernsehempfang haben sollene, die durch Aus-und Einschalten des Gerätes festgestellt werden konnen, ist es für den Gerätenutzer möglich, eine Behebung der Störung mit Hilfe einer oder mehrerer der folgenden Maßnahmen zu erreichen:

Neuausrichtung oder Neuplatzierung der Empfangsantenne.
- Das Gerät mit einem Ausgang eines Netzes verbinden, das in keinerlei Verbindung zu dem Netz stehen, womit der Receiver verbunden ist.
- Fragen Sie den Fachhändler oder einen erfahrenen Radio- oder Fernsehtechniker um Rat.

Unter Bechtung der Vorschriften fur ein digitales Gerät gemäß Unterartikel B des Abschnits 15 der FCC Richtlinien ist ein abgeschirmtes Interface-Kabel mit dem Gerät zu verwenden.

Der Hersteller behält sich das Recht auf die Durchführung von Änderungen von Spezifikationen und Konstruktionsmerkmalen ohne jegliche vorherige Ankündigung oder Verpflichtung vor.

NOTES

Se erhalten für Ihr Bushnell"-Produkt eine lebenslange Garantie. Die Garantie gilt für den Erstbesitzer und erstreckt sich auf Material- und Herstellungsehler. Die beschänkte lebenslange Garantie ist Ausdruck unseres Vertrauens in die Materialien und die Mechanische Ausführung unserer Produkte und gewährleistet Ihnen einen lebenslangen zuverlassigen Kundendienst. Für den Fall, dass ein Mangel im Rahmen dieser Garantie auftrift, werden wir das Produkt nach unserer Wahl reparieren oder austraushen, vorausgesetzt, dass Sie das Produkt freigemacht zurückschicken. Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbruch, unsachgemäß Behandlung, Installations- oder Wartungsarbeiten, die nicht von einer autorisierten Bushnell-Kundendiestabligung vorgenommen werden, zurückzuflüssen sind.

Jeder Rücksendung in die USA oder nach Kanada im Rahmen dieser Garantie mussen folgende Dokumente und Angaben beigefegt werden:

1) Ein Scheck/eine Zahlungsanweisung in Höhe von 10,00 USD zur Abdeckung der Porto-und Bearbeitungs Kosten
2) Name und Anschrift für die Rücksendung des Produkts
3) Eine Erläuterung des Mangels
4) Kaufbeleg
5) Das Produkt solle zur Vermeidung von Transportschädgen gut verpackt in einem stabilen Versandkarton an die nachstehend aufgeführte Adresse geschickt werden, wobei die Gebühren für die Rücksendsung im Voraus zu entrichten sind.

Adresse für Rücksendungen in die USA:

Adresse for Rücksendungen nach KANADA:

Bei Produkten, die Sie außerhalb der Vereinigten Staaten oder Kanadas gkauf haben, erhalten Sie die entsprechenden Informationen zur Garantie von ihrem Händler vor Ort. In Europa erreichen Sie Bushnell auch unter:

Bushnell Germany GmbH

Tel: [phone]

Fax: [phone]

Mit dieser Garantie erwerben Sie bestimmte Rechtsansprüche.

Sie haben möglicherweise darüber hinaus noch andere Rechte, die von Land zu Land variieren.

Tel: [phone]

Fax: [phone]

Tel: [phone]

Fax: [phone]

Schützen Sie die Umwelt!

Ihr Gerät enthalt mehrere entsprechliche, wiederverwertbare Wertstoffe.
Bittle geben Sie Her Groat zum Entsorgnicht nicht in den Hausmull, sondern bringen Sie es zu einer speziellen Entsorgungsstelle für Elektronikleinerigte (Wertstoffhof).
