BEDIENUNGSANLEITUNG PLAYMATEVOCALIST ALESIS

Schnellbedienungsanleitung (Deutsch)

Inbalt der Verpackung:

Playmate Vocalist CD-Spieler

Schnellbedienungsanleitung

Netzkabel

1. Überprüfen Sie, dass sich alle auf der Vorderseite dieser Anleitung aufgeführten Teile in der Verpackung des Playmate Vocalist befinden.
2. Lesen Sie den Abschnitt „Wichtige Sicherheitschinweise".

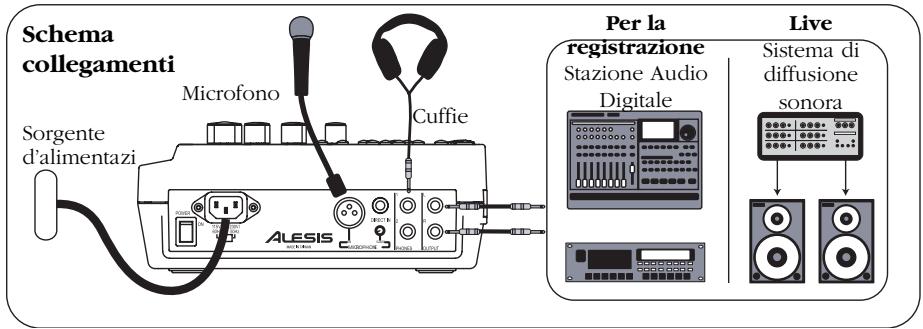

3. Sehen Sie sich das oberstehende Anschlussdiagramm genau an. Einzelheiten über welche Kabel zu verwenden sind, finden Sie im nachsten Abschnitt.
4. Stellen Sie sicher, dass alle Geräte und Instrumente ausgeschaltet und alle Verständungsregler auf Null stehen.
5. Schließen Sie Ihr Mikrophon entweder an den XLR-Eingang oder den 6.3mm Direkteingang, welche sich auf der Rückseite des Playmate Vocalist befinden, an.

Hinweis: Der Playmate Vocalist ermöglich keine Phantomspeisung. Versuchen Sie deshalb nicht, Mikrophone, welche externe Phantomspeisung benötigen, zu verwenden.

1. Schließen Sie ihren Kopfhörer an eine der beiden PHONES-Buchsen an. Sie können insgesamt zwei Kopfhörersätze anschließen.
2. Um ein Signal an einen PA-Veränder, ein Mischpult oder andere Geräte zu setzen, verbinden Sie die linken und rechten OUTPUT-Buchsen des Playmate Vocalist mit den Eingangen des jeweiligen Geräts mit 6.3 mm TRS-Steckern. Um das Gerät an ihre Stereoanlage anzuschreiben, sollenn Sie sich 6.3mm-nach-RCA Adapterstecker besorgen.
3. Schalten Sie zuerst den Playmate Vocalist, dann die anderen Geräte ein. Schalten Sie

vorhandene Verstärker auf jeder Fall zuletzt ein, um das Auftreten plottlicher Rückkopplungsgeräusa, welche die Lautsprecher beschädigden konnten, zu vermeiden.

1. Bei Beenden des Betriebs, schalten Sie zunachst vorhandene exter Versteller aus, bevor Sie den Playmate Vocalist ausschalten oder -stecken, um eine Beschädigung externer Laatsprecher zu vermeiden.
2. Besuchen Sie die Webseite http://www.alesis.com um den Playmate Vocalist zu registrieren.

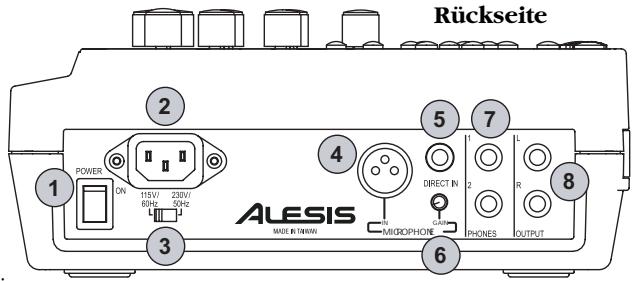

Bedienungselemente Rückseite und Anschlüsse

1. POWER-Hier wird das Gerät ein- oder ausgeschaltet.Schalten Sie das Gerät immer zuerst hier aus,bevor Sie das Netzkabel ausstecken.
2. Netzkabelanschluss (IEC-Standard) - Stecken Sie hier das mitgelieferte Netzkabel ein.
3. Spannungsschalter - Stellen Sie hier die Stromspannung ein - entweder 115V/60Hz (Amerika) oder 230V / 50Hz (Europa). Es ist außerst wichtig, dass die korrekte Spannung gewählt wurde, andernfalls konnten Sie den Playmate Vocalist beschädigen.

1. MICROPHONE-Eingang - ein XLR-Eingang, an welchen alle mit XLR-Steckern ausgerüstete Mikrophone angeschlossen werden konnen.
2. DIRECT IN-Eingang - ein 6.3 mm Eingang für Instrumente. Dieser Eingang sperrt die eingebauten Effekte des Playmate Vocalist und eignet sich davon hervorragend, um ihren Synthesizer oder andere Instrumente in den Mix einzubringen.
3. Verstärkungsregler - Regelt die Lautstärke des MICROPHONE-Eingangs.Drehen Sie diesen Regler hoch, bis Sie einen lauten, klaren Klang erzielen.Drehen Sie ihn herunter, falls Verzerrung, Rückkopplung, Clipping oder übermaßiges Rauschen auftreten.

HINWEIS: Der Verständungsregler ist nur für den MICROPHONE-Eingang zuständig, er beeinfusst den DIRECT IN-Eingang in keinster Weise.

1. PHONES - 6.3 mm unsymmetrische Stereobuchsen zum Anschluss von bis zu zwei Kopfhörsätzen.
2. Lund R OUTPUTS - 6.3mm TRS-Stereoausgabe, um die linken und rechten Signale an ein Gerät wie z. B. ein Mischpult oder einen Verständner zu setzen.

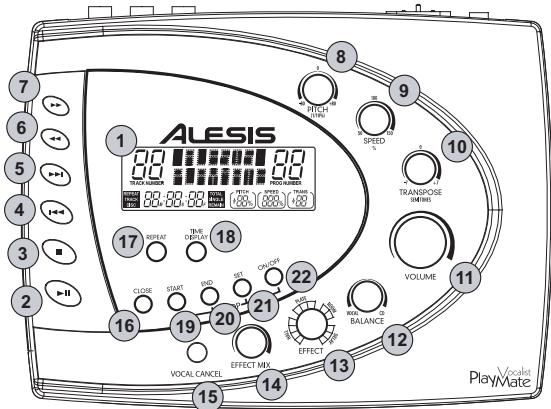

Oberseite des Playmate Vocalist

Bedienelemente des Playmate Vocalist

1. Anzeige - Zeigt das momentane Musikstück und Effektprogramm

an, die Länge der CD und
sverschiedene andere Einstellungen.
Weitere Einzelheiten finden Sie im Abschnitt "Anzeige-Elemente".

1. Play/Pause-Taste - Spiel die CD ab. Falls Sie diese Taste während des Abspielens einer CD drücken, wird diese unterbrochen, bis Sie die Play/Pause-Taste wieder drucken.
2. Stop-Taste - Beendet das Abspielen einer CD.
3. Skip-Previous-Taste - Springt zum Anfang des momentanen Musikkstücks oder zum vorherigen Musikkstück auf der CD.
4. Skip-Next-Taste - Springt zum Anfang des nachsten Musikkstücks auf der CD.
5. Scan-Forward-Taste - Schnelle Vorwartsüche durch Abtasten des momentanen Musikkücks. Halten Sie diese Taste gedrückt, um mit der Suehe fortzufahren. Hold down this button to continue scanning.
6. Scan-Back-Taste - Schnelle Rückwartssuche durch Abtasten des momentanen Musikstucks. Halten Sie diese Taste gedrück, um mit der Sueche fortzufahren.

7. PITCH-Regler - Dient zur Abstimmung des Klangs der CD. Wenn Sie diesen Regler betätigten,ändern sich sowohl die Tonhöhe als auch die Geschwindigkeit des Tons. Sie können die Tonhöhe bis zu plus oder minus 8% verändern.

8. SPEED-Regler - Stimmt die Geschwindigkeit oder das Tempo des Tons der CD ab, ohne die Tonhöhe zu verändern. Sie konnen das Tempo bis zu 50% vermindern und bis zu 150% erhöhen.

9. TRANSPOSE-Regler-Hier lasst sich der Tonschlüssel der CD jeweils in Halbton-Intervallen verändern, maximal sieben Halbtone nach oben oder nach unten, ohne dass die Tongeschwindigkeit verändert wird.

Der TRANSPOSE-Regler verändert auch nicht die Abstimmung des Tons. Falls Sie, z. B. den Ton mit dem PITCH-Regler GENAU auf 5% abstimmen und dann den Ton um 4 Halbtone nach oben verändern, wird der Ton vier Halbtone higher sein und

die Tonhöhe génau 5% betragen.

TIP: Es empfeihlt sich, das Musikstück zuerst auf den passenden Tonschluss einzustellen, dann die Geschwindigkeit und zuletzt die Tonhöhe anzupassen. Auf diese Weise können Sie die Musik zunachst ihrer Stimme oder Ihrem Instrument anpassen, das Tempo einstellen, ohne die Abstimmung zu beeinflussen und schließlich, falls erforderlich, Feinabstimmungen in der Tonhöhe vornehmen.

1. VOLUME-Regler-Hier lassst sie die Lautstärke der Hauptausgabe des Vocalist Playmate einstellen.
2. BALANCE-Regler - Dieser dient zur Regelung des Verhältnisses zwischen der Lautstärke der eingehenden Stimme (zusammen mit dem gewährten Effekt) und der Lautstärke der CD. Wenn Sie diesen Regler ganz nach rechts drehen, enthalten die Hauptausgabe 100% CD-Ton. Wenn ganz nach links gedreht wird, wird 100% Stimme ausgegeben. Falls der Regler in der mittleren Position liegt, werden CD und Stimme im Verhältnis 50:50 gemischt.
3. EFFECT-Regler - Dieser Regler mit 16 Stellenungen dient zur Auswahl eines Effektprogramms aus dem digitalen Stimprozessor des Playmate Vocalist.

Sobald Sie das Gerät einschalten, haben Sie automatisch Zugang zu den 16 Effekten in Bank A. Um auf Bank B zugreifen zu konnen, drücken Sie die SET-Taste und halten diese gedrückt, während Sie die EIN/AUS-Taste drucken. Die sechzehn Stellungen des EFFECT-Reglers werden dann den Programmen 17-32 zugeordnet.

Bank A enthalt herkommliche Effekte wie Reverbs und Verzögerungen. Bank B bietet einige originelle Reverbs, Echos, Tonhohenverschiebungen, Verzerrungen und Spezialeffekte. Für eine Beschreibung aller Effekte lessen Sie den Abschnitt Kurzbeschreibung der Effekte.

1. EFFECT MIX-Regle - Stimmt den "Wet/Dry-Mix" des gewählten Effektz zwischen 0% und 100% ab. Drehen Sie den EFFECT MIX

Regler nach rechts, um den Anteil des Effektis im Signal zu erhöhen. Drehen Sie den Regler nach links, um den Anteil zu vermindern.

Die Anzeige zeigt den Prozentsatz des "Wet/ Dry-Mix" während Sie den EFFECT MIX-Regler betätigten, an.

1. VOCAL CANCEL-Taste - blendet die Hauptstimme der CD aus. Wenn Sie diese Taste mehrmals drucken, erscheinen nacheinander die Ausblendmöglichkeiten Typ 1, Typ 2, Typ 3 und Stimme Aus. Welche der drei Typen Sie am wirkungsvollsten finden, hangt von der jeweiligen CD ab.
2. OPEN/CLOSE-Taste - Öffnet und schließ die Einlegevorrichtung für die CD.

3. REPEAT-Taste - Drucken Sie diese Taste mehrals um nacheinander die vier Wiederholungsmöglichkeiten abzurufen:

4. Track - Spiel ein Musikstück ab und halt dann an.

5. Track Repeat - Spiel ein Musikkstück ab und wiederholt es, immer wieder.
6. Disc - Spiel die gesamte CD ab und halt dann an.

Disc Repeat - Spiel die gesamte CD ab und wiederholt dies immer und immer wieder.

1. TIME DISPLAY-Taste - Drucken Sie diese Taste mehrmals um nacheinander die vier Optionen der Zeitanzeige abzurufen.

2. Anzeige "Total" - Anzeige zeigt die bereits abgeschlefte Zeit der gesamten CD an.
   Anzeige "Total Remain" - Anzeige zeigt die bis zum Ende der CD verbleibende Abspielzeit an.

3. Anzeige "Single" - Anzeige zeit die bereits abgeschriebte Zeit des momentanen Musiktücks an.
4. Anzeige "Single Remain" - Anzeige zeigt die noch verbleibende Abspielzeit für das momentane Musikkstück an.

Looping-Optionen

Die Punkte 19-22 beschäftigen sich mit den Looping-Optionen des Playmate Vocalist. Diese Funktionieren in Verbindung miteinander, um es Ihnen zu ermögen, einen bestimmten Bereich der CD unbegrenzt oft zu wiederholen. Mit dem Playmate Vocalist Ist Looping einfach: geben Sie einfach die Start- und Endpunkte auf der CD für das Loop ein, schalten Sie das Loop ein und begleiten Sie es dann mit Stimme oder Instrument.

Für weitere Einzelheiten setzen Sieotide "Aufbau eines Loops".

1. START-Taste - Diese Taste hat zwei Funktionen: Einstellung des Loop-Starts und zum Loop-Start springen. Um den Loop-Start einzustellen, halten Sie die SET-Taste gedrückt und drücken gleichzeitig START. Um zum Loop-Start zu springen, drucken Sie einfach START.

Wird eine CD zum ersten Malingelegt, wird der Loop-Startautomatisch auf den Beginn der CD gesetzt (0:00:00).

1. END-Taste - Diese Taste hat ebenfalls zwei Funktionen: Einstellung des Loop-Endes und zum Loop-Ende springen. Um das Loop-Ende einzustellen, halten Sie die SET-Taste gedrückt und drücken gleichzeitig END. Um zum Loop-Ende zu springen, drücken Sie einfach END.

Wird eine CD zum ersten Malingelegt, wird das Loop-Ende automatisch auf das Ende der CD gesetzt.

1. SET-Taste - Wird in Verbindung mit den Tasten START und END verwendet, um Loop-Start und Loop-Ende zu setzen.

Sie konnen die SET-Taste auch in Verbindung mit der ON/OFF-Taste verwenden, um auf Bank B des Effektprozessors zuzugreifen (drücken Sie OFF/ON während Sie die SET-Taste gedrückt halten).

1. ON/OFF-Taste - Schaltet das Loop ein oder aus. Falls das Loop abgespielt wird, wenn Sie ON/OFF drucken, dann spiel die CD weiter bis an das Ende des Loops anstatt

an den Startpunkt des Loops zurückzukehren.

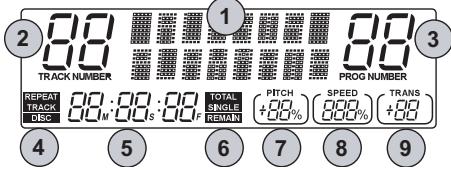

Anzeige

Anzeige-ELEMENTe

1. Bildschirm - Wenn Sie das Geräte einschalten, erscheidt für weniger Sekunden "Alesis Playmate" auf dem Bildschirm. Die weiteren Funktionen sind:

Während des normalen Abspielbetriebs, zeigt der Bildschirm das momentan gewährte Effektprogramm an.

• Wenn Sie den Regler EFFECT MIX betätigten, zeit der Bildschirm den momentanen Effektpegel an. Diese Pegel verbleibt auf dem Bildschirm für weniger Sekunden nach Betätigung des Reglers.

• Wenn Sie die Taste VOCAL CANCEL drücken, zeit der Bildschirm für einen kurzen Moment an, ob Stimmausblendung ein- oder ausgeschaltet ist.

• TRACK NUMBER-Anzeige - Zeigt die Nummer des momentan gewählten Musikstücks an.

• PROG NUMBER-Anzeige - Zeigt die Nummer des momentan gewählten Effektprogramms an.

• REPEAT-Anzeige - Zeigt die momentane Wiederholungs-Option an:

• Track - Spiel ein Musikstück ab und halt dann an.

• Track Repeat - Spiel ein Musikstück ab und wiederholt es, immer wieder.

• Disc - Spiel die gesamte CD ab und hält dann an.

• Disc Repeat - Spiel die gesamte CD ab und wiederholt dies immer und immer wieder.

• Zeitanziage - Zeigt die momentane Abspielzeit an.

• Zeitartanzeige - Zeigt an, welche der vier Zeitanzeigearten momentan verwendet wird: Total, Total Remain, Single oder Single Remain.

• PITCH-Anzeige - Zeigt die momentane Einstellung des PITCH-Reglers an.

• SPEED-Anzeige - Zeigt die momentane Einstellung des SPEED-Reglers an.
• TRANS-Anzeige - Zeigt die momentane Einstellung des TRANSPOSE-Reglers an.

Aufbau eines Loops

1. Legen Sie eine CD ein und drücken Sie Play.
2. Verwenden Sie die Skip-Taste, um an die Stelle des Musiktücks zu gelangen, wo Sie das Loop gestalten möchten.
3. Horen Sie das Musikstück ab und notieren Sie sich die Stelle, wo Sie das Loop starten möchten.
4. Verwenden Sie die Scan-Taste, um zu einem Punkt, welcher weniger Momente vor dem Startpunkt Ihres Loops liegt zu gelangen. Sie können die CD weiterspielen halten oder mit Pause anhalten, um etwas Vorbereitungszeit zu gewinnen.
5. Drücken Sie die SET-Taste und halten Sie diese gedrückt.
6. Falls Sie die CD mit Pause angehalten haben, drücken Sie PLAY/PAUSE um mit dem Abspielen fortzufahren. Sobald die CD den Punkt, an welchem Sie das Loop starten möchen, erreicht, drücken Sie die START-Taste, während Sie die SET-Taste

gedrückt halten. Der Loop-Start ist nun festgelegt. Sie konnen nun jederzeit zum Loop-Start zurückkehren, indem Sie die START-Taste drucken.

1. Lassen Sie die CD weiter abspielenden oder verwenden Sie die Scan-Taste, um an einen Punkt, welcher weniger Momente vor Ihrem beabsichtigten Loop-Ende liegt, zu gelangen.
2. Drücken Sie die SET-Taste und halten Sie diese gedrückt.
3. Wenn die CD den Punkt, an welchem Sie das Loop-Ende beabsichtigen, erreicht hat, drücken Sie die END-Taste, während Sie die SET-Taste gedrückt halten. Das Loop-Ende ist nun festgelegt. Sie konnen nun jederzeit zum Loop-Ende zurückkehren, indem Sie die END-Taste drucken.
4. Schalten Sie das Loop mit der ON/OFF-Taste ein. Der Playmate Vocalist wird zum Loop-Start springen, ohne das Abspielen zu unterbrenchen. Jedes Mal, wenn das Loop-Ende erreicht wird, springt er automatisch wieder zum Loop-Start zurück.

Um das Loop wieder auszuschalten, drücken Sie die ON/OFF-Taste erneut.

Kurzbeschreibung der Effekte
Effektart	Nummer und Bezeichnung	Beschreibung
Herkömmliche Effekte
Hall-Reverb	1. Kleiner-Hall	Simuliert den Hall einer kleinen Konzerthalle.
	2. Mittlerer Hall	Simuliert den Hall einer mittelgroßen Konzerthalle.
	3. Großer Hall	Simuliert den Hall einer großeken Konzerthalle.
	4. Konzert Hall	Ein etwas wärmerer und noch etwas größerer Hall Reverb.
	5. Umkehr-Reverb	Ein Reverb, welches umgekehrt abgespielt wird und vor anstelle von nach dem Originatlon erscheint.
Plate-Reverb	6. Klassisches Plate	Eine Neuauflage des klassischen "Plate-Reverb", welches durch vibrierende Metallplatten erzeugt wird.
	7. Modernes Plate	Hellere und Dunnere Klangfarbe als das Klassische Plate.
	8. Future Plate	Ähnlich wie das Klassische Plate, klingt aber
		größer.
Raum-Reverb	9. Golden Plate	Ähnlich wie das Moderne Plate, klingt aber größter.
	10. Kleiner Raum	Simuliert die Akustik eines kleinen Raumes.
	11. Mittlerer Raum	Simuliert die Akustik eines mittelgroßen Raumes.
	12. Großer Raum	Das klangvolle Reverb eines großenen Raumes.
Verzögerung	13. Echo 1	Fügt Ihrer Stimme ein Echo hinzu.
	14. Echo 2	Ein Echo mit einer längeren Verzögerungsspanne als das Echo 1.
	15. Echo 3	Ein Echo mit einer kürzeren Verzögerungsspanne als das Echo 1.
	16. Tape Echo	Imitiert die klassische Bandverzögerung, welche durch die Tonaufnahme auf Band entstehen und gibt diese als Echo wieder.
		Radical
Reverbs	17. Ausgelöstes Reverb	Ein Reverb, welches erst dann einsetzt, wenn ein bestimmer LautstärkekePEG erreicht ist.
	18. Ducking Reverb	Ein “ducking” Reverb. Der Pegel des Revers berringgert sich bei lautem Eingangspegel und erhöht sich, wenn dieser leise ist.
Echos	19. Ducking Echo 1	Eine Ducking-Version des Echo 1. Der Echopegel verringgert sich, wenn der Eingangspegel laut ist und wird verträkt, wenn dieser leise ist.
	20. Ducking Echo 2	Eine Ducking-Version des Echo 2.
Tonhöhe	21. Multi Chorus	Lösst ihre Stimme voll klingen, indem die Nachahmungen mehrerer Stimmen auf einem hinzugeführten werden.
	22. Schizo Chorus	Ein “wahnsinniger” Choreffekt.
	23. Easy Flange	Verschiebt die Tonhöhe des ursprünglichen Signals nach oben und unter, was einen wirbelnden Effekt erzeugt.
	24. Resonant Flange	Ein Flange mit weiteren und schnellenen Verschiebungen der Tonhöhe.
	25. Stereo Rotary	Der klassische Klang eines Rotary Speakers einer Orgel.
Verzerrung	26. Walkie Talkie	Verzerrt ihre Stimme, als ob Sie durch ein Funkgerättingen.
	27. Distort & Phaser	Ein Verzerreffekt, kombiniert mit einem Phaser, welcher ein Doppelsignal erzeugt und diesen leicht verzögt.
	28. Distort & Flange	Verzerrung kombiniert mit einem Flange-Effekt.
Spezialeffekte	29. Roboter Stimme	Wie der Name schonagt; dieser Effekt verleih Its Herer Stimme einen elektronischen, Roboterähnlichen Klang.
	30. Robovox & Reverb	Die Roboterstimme mit einem zusätzlichen Reverb.
	31. Telefonhörer	Nimmt die Höhen und Tiefen hereaus, sodass ihre Stimme klingt, als ob Sie am Telefon sprechen.
	32. Dezimierter Filter	Ein extremer Low-fi, harscher und mitschwingender Effekt.
