BEDIENUNGSANLEITUNG DVD 534 HC CLATRONIC

D Bedienungsanleitung.
Seite 5-28

Der CD-Spieler arbeitet mit unsichtbarem Laserlicht. Nicht in den Strahl blichen und sich nicht dem Strahl aussetzen. Vorsicht, Laserstrahlung im Inneren des Gerätes.

Zur Vermeidung von Strahlungsschäden darf das Gehäuse nur von qualifiziertem Fachpersonal geöffnet werden.

Informationsetikett auf der Geräterückseite (siehe Bild).

Caution

Rückseite Rear view Håtlap

Zu Ihr dem Schutz und zur Gerätesicherheit möchten wir Sie erinnern die grau hinterlegten Sicherheitshinweise zu beachten.

Aufstellen der einzelnen Geräte

Seite 6-7

Aufstellungsord des DVD Receivers
Aufstellen der Lautsprecher
- Entsorgungshinweis

Anschlieben

Seite 7-9

Anschlusselemente der Gerätefront
Anschlusselemente der Geräterückseite
Lautsprecheranschluss 55/51
Antennenanschluss
Anschluss and das Fernsehgerät
Anschluss zusätzlicher Geräte
Kopfhöreranschluss
- Netzanschluss 56

Bedienelemente

Seite 10-11

Gerätefront
Fernbedienung

Inbetriebnahme und

Seite 11-14

• Menu-Führung
• Ein- und Ausschalten des Gerätes
  Betriebsart-Wahl
  Einstellen der Lautstärke

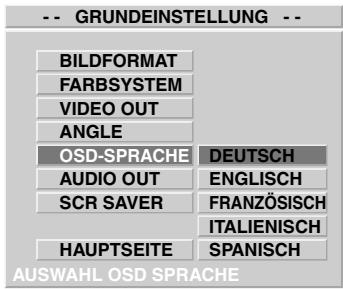

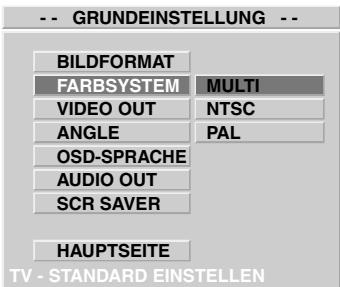

  Grundeinstellung vornehmen
• Einstellen und Abspeichern der Radiosender
  Radio horen
• Einlagen und Herausnahmen einer CD

Surround System konfigurieren und bedienen

Seite 14-16

• Dolby Digital und Dolby Surround

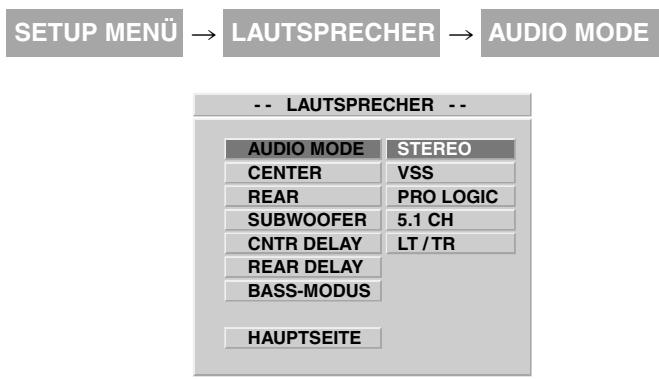

  Lautsprecher-System >>5.1 CH<<

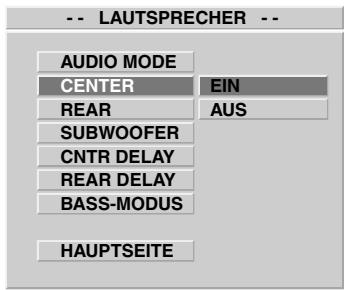

• Konfigurieren des Lautsprechersystems
  Abstimmung des Laufsprechersystems
• Dolby-Surround-Betrieb

Abspielen einer DVD-Video-CD oder einer Video-CD

Seite 16-19

Zu DVD-Video-CDs und Video-CDs
- Wiedergabe einer CD
Inhalte von DVD-CDs (Menus)
- Wiedergabe einer Video-CD mit PBC
- Standbild und Einzelbilder
Zeitlupe
Suchlauf
- Bild-Zoom Funktion
Wiederholfunktion
- Sprache und Untertitel

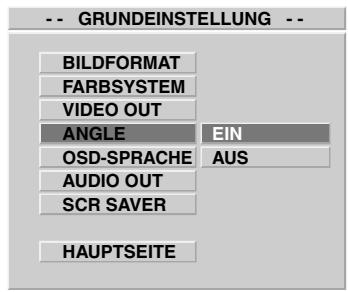

Wahl des Kamerawinkels
- Sonstige Wiedergabefunktionen

Abspielen einer Musik-CD

Seite 20-21

Allgemeines zu Audio-CDs
- Wiedergabe einer CD
Titelwahl und Suchlauf
- Sonstige Wiedergabefunktionen
Wiederholfkunften
Programspeicher

Sonderfunktionen

Seite 22-24

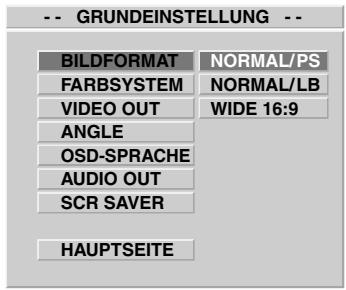

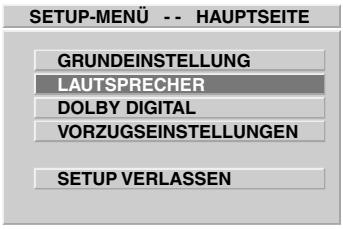

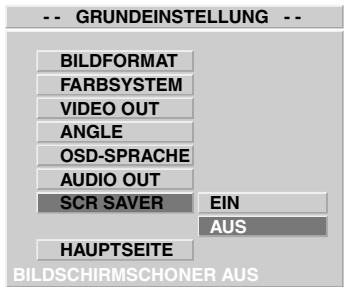

• Gerätekonfiguration (Setup)

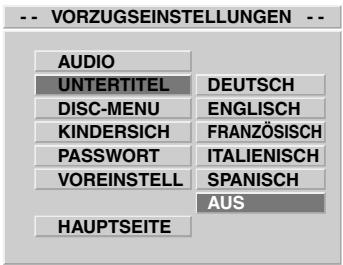

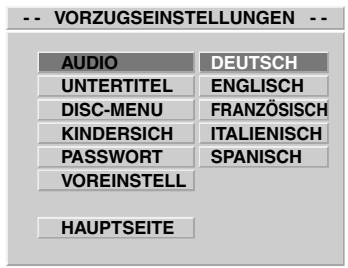

  Vorzugseinstellungen (Sprache)

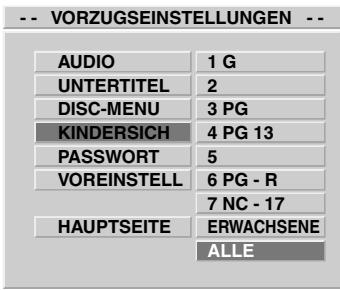

  Kindersicherung
  Rücksetzen in Auslieferungszustand (Reset)
  Einstellen der automatischen Ausschaltzeit

Spezielle Klangfunktionen

Seite 25-26

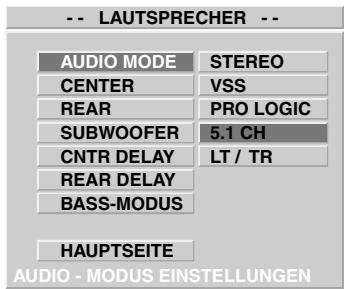

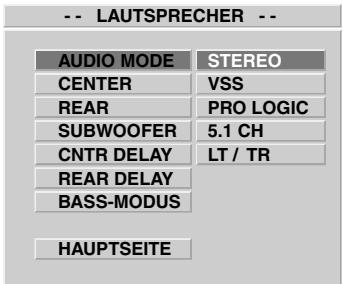

Einstellen des Audio-Modus
- Zeitverzögerung bei Center und Surround
- Bass-Modus Einstellung
Dual-Mono-Ton
Klang-Dynamik

Pflege und Wartung

Seite 26

• Reinigen der Komponenten
• Hinweise zur Compact-Disc
  (DVD-Video-CD), Video-CD, Audio-CD, MP3-CD)
• Hinweise zum CD-Spieler
  Wartung

Bevor Sie den Techniker rufen...

Seite 27

Technische Daten

Seite 28

Aufstellen der einzelnen Geräte

Aufstellungsord des DVD Receivers

Das Gerät vor Feuchtigkeit und Regen schützen. Esarfder weder in Feuchträumen betrieben, noch Tropf- oder Spritzwasser ausgesetzt werden. Keine mit Flüssigkeit gefüllten Gefäße, z.B. Blumenvasen, Blumentöpfe auf das Gerät stellen. Elektrischer Strom in Verbindung mit Wasser kann zu lebensgefährlichen Stormschlägen führen.

Es dürfen keine Gegenstände durch die Luftungsschlitze ins Innere des Gerätes gelangen, Denn mit ihren künnten stromfuhrende Teile berührt werden.

Offene Brandquellen wie z.B. brennende Kerzen dürfen nicht auf das Gerät gestellt werden.

Vorsicht!

Sollten Flüssigkeit oder Fremdkörper in das Gerät gelangen, sofort Netzsteckerziehen. Vor einer erneuten Inbetriebnahme das Gerät durch den Fachhändler überprüfen setzen.

Wird das Gerät von einem kalten an einen warmen Ort gebracht kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät eine Stunden ausgeschaltet lässt.

Der Aufstellungsort sollte über eine stabile, horizontale vibrationsfreie Oberfläche verfügen, damit das Gerät sicher steht und keinen Erschüttterungen ausgesetzt ist. Erschüttterungen konnten der empfindlichen Elektronik schaden.

Die beim Betrieb des Gerätes entstehende Wärme muss ungehindert entweichen konnen. Die Lüftungsschlitze der Rückwand mussen stets frei bleiben. Sie dürfen nicht durch Gardieren, Deckchen, oder Zeitungen verdeckt werden. Direkte Wärmeinwirkung durch Heizkörper oder Sonnenlicht vermeiden. Im Zweifelsfall den Fachhändler Fragen. Wärmestau bewirkt den Ausfall von elektronischen Bauelementen!

Das Gerät nicht in der Höhe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Laufsprecher, Transformatoren...

Vorsicht!

Um die Augen des Benutzers zu schon, sollte beim Fernsehen mindestens ein Abstand von 2-3 m (4xBild-diagonale) zum Bildschirm eingehalten werden.

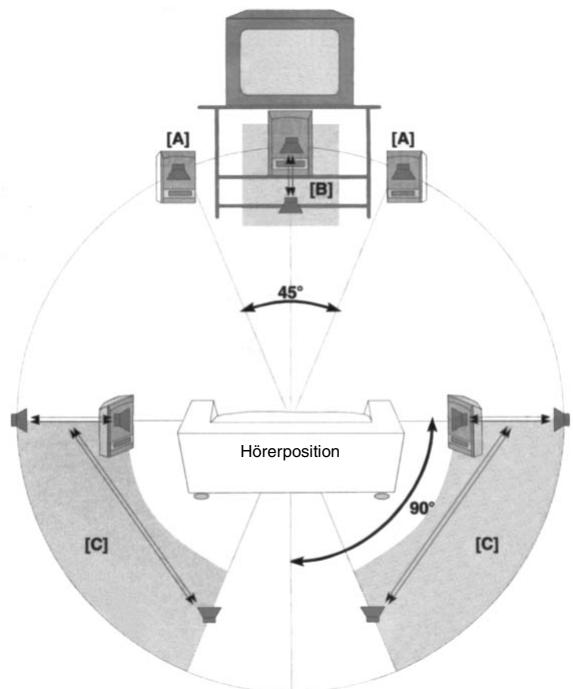

Aufstellen der Laufsprecher

Grundsätzlich sollen den alle Lautsprecher (außer der Subwoofer) in gleichem Abstand zur Hörerposition aufgestellt werden. Jedoch haben Sie bei dieser System die Möglichkeit, Centerbox und Surroundlautsprecher in einem geringeren Abstand aufzustellen. Als Aufstellhinweis für Frontlautsprecher, Centerbox und die Surroundlautsprecher dient die Zeichnung.

Für den rechten und linken Kanal werden die Frontlaut-

sprecher (A) in gleichem Abstand zum Hörer aufgestellt. Für optimalen Klang sollenn sie mit dem Hörer ein gemeinschaftliches Dreieck bilden. Dabei sollenn die Hochtonlautsprecher auf gleicher Höhe wie die Ohrendes sitzenden Zuhörer liegen.

Für den Mittelkanal wird die Centerbox zentral zur Hörerposition im Bereich (B) z.B. unter dem Fernsehgerät aufgestellt. Die Hauptaufgabe des Mittenkanals ist es, Ereignisse, die sich zentral abspielen (z.B. Sprache) auch exakt von Dort erklingen zu halten.

Die Surroundlautsprecher sollen in ausreichendem Abstand links und rechts darüber oder hinter der Hörerposition im Bereich (C) stehen. Sie dürfen auf keinen Fall tiefer als die Ohren des sitzenden Zuhörers positioniert werden.

Der Standort des Subwoofoers kann frei gewählt werden, da die Bassfrequenzen nicht vom menschlichen Ohr geortet werden konnen. Es muss jedoch ein ausreichender Abstand zum Fernsehgerat eingehalten werden, da der magnetische Laatsprecher ansonsten Störungen im Fernsehbild verursachen kann.

Hinweise:

• Der Abstand von Centerbox und Surroundlautsprechern zum Hörer darf nicht länger sein, als der Abstand der Frontlautsprecher zum Hörer.

• Der Subwoofer sollte, falls möglich in einer Ecke aufgestellt werden, um maximale Basswiedergabe zu erreichen. Die anderen Laatsprecher sollenn nicht in Ecken platziert werden.
  Die Hauptschallrichtung der Boxenarf nicht durch Mobiliar Vorhänge usw. beeinträchtigt werden. Der Hörer sollte die Lautsprecher sehen.

• Je nachdem, ob Sie die Lautsprecher aufstellen oder an die Wand hängen, sollen den Sie die beigepackten Klebefüße auf die Unter- bzw. auf die Rückseite kleben.

Entsorgungshinweis

Leisten Sie einen Beitrag zum Unweltschutz!

Verpackungen und Packhilfsmittel sind recyclingfähig und müssen grundsatzlich der Wiederverwertung zugeführrt werden.

Vorsicht!

Verpackungsmaterialien, wie z.B. Folienbeutel gehoren nicht in Kinderhände (Erstickungsgefahr).

Vor der Entsorgung des Gerätes mussen die Batterien entfernt werden. Verbrauchte Batterien und Akkumulato- ren (Akkus) gehoren nicht in den Hausmull. Gerät und Batterien mussen bei der Sammelstelle fur Sondermull oder in Ihrrem Wertstoffcenter abgegeben werden. Informieren Sie sich bei ihrer Gemeinde!

Entleerte Batterien werden auch von ihrem Fachhändler, Fachmarkt, bzw. Vertriebspartner zurückgenommen.

Anschluss

Klappen Sie Bildseite 3 aus. Dadurch让他们 sich die Elemente leichter finden.

Achtung!

Vor dem Anschließlich der einzelnen Komponenten müssen alle Gerät abgeschalten und möglichst vom Netz getrennt sein. Es dürfen nur passende Kabel verwendert werden. Gerät erst einstecken und einschalten, wenn alle Verbindungen ordnungsgemäß hergestellt sind.

Anschlusselement der Gerätefront

11 PHONES

Kopflörer-Anschlussbuchse

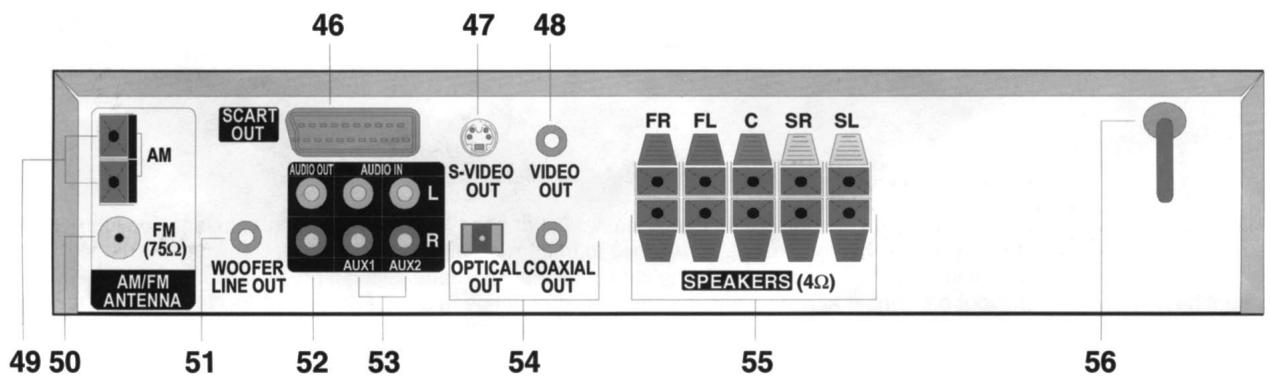

Anschlusselemente der Geräterückseite

Achtung!

Die Anschlusskontakte auf der Geräterückseite)dürfen nicht mit metallischen Gegenständen oder den Fingern berührt werden. Dies konnte Kurzschlüsse zur Folge haben.

46 SCART OUT

Scart-Anschlussbuchse (EURO-AV) für RGB-Signal (Bild und Ton), zum Anschluss an ein Fernsehgerät

47 S-VIDEO OUT

S-VHS-Ausgangsbuchse zur Bildwiedergabe; Anschluss an ein Fernsehgerät mit S-VHS-Eingang

48VIDEO OUT

Chinch-Ausgangsbuchse (Video) zur Bildwiedergabe; Anschluss z.B. an ein Fernsehgerät.

49 AM ANTENNE

AM-Antennenanschlussklemmen (für die im Zubehör befindliche Rahmenantenne)

50 FM ANTENNE

Antennenbuchse für 75-Ohm-Koaxial-Stecker

51 WOOFER LINE OUT

Zum Anschluss des aktiven Subwooferers

52 AUDIO OUT L/R

Chinch-Ausgangsbuchsen (Audio) zur Tonwiedergabe; Anschluss z.B. an eine Fernsehgerät oder an einen anderen Stereoreceiver

53 AUDIO IN AUX 1/2 - L/R

Chinch- Eingangsbuchsen zum Anschluss externer Wiedergabegerate (Tonbandgerat, Videorecorder, Satellitenreceiver usw.) oder zur Tonwiedergabe vom Fernsehgerat etc. über die Lautsprecherboxen

54 OPTICAL OUT /COAXIAL OUT

COAXIAL Chinch-Ausgangsbuchse digital für Ton OPTICAL optischer Ausgang digital
These Buchsen dieren zum Anschluss an einen Digitalen Mehrkanal A/V-Receiver oder an einen 5.1 Digital Veränder.

Achtung: An diesen Buchsen liegt nur ein digitales Audiosignal an, wenn die abgespielte CD die entsprechenden Informationen enthalt.

55 SPEAKERS

Laatsprecher-Anschlussklemmen (Impedanz 4 Ohm) FR Frontlaufsprecher Rechts

FL Frontlautsprecher Links

C Centerbox (Lautsprecher Mitte)

SR Surroundlautsprecher Rechts

SL Surroundlautsprecher Links

56 Netzanschlusskabel

zum Herstellen der Netzverbindung, geeignet für 230V, 50 Hz.

Lautsprecheranschluss 55/51

Zum Anschluss der Laufsprecher unbedingt den Laufsprecher-Anschlussplan auf Seite 4 beachten.

Verbinden Sie zuerst die Lautsprecherkabel mit den Lautsprecherboxen. Hierzu die Klemmhebel an den Lautsprecherboxen nach unten drücken und gedrückt halten. Nun jeweils die schwarze Ader an der schwarzen Buchse und die farbige Ader (rot, blau, grau) an der entsprechend farbigen Buchse einstecken. Klemmhebel nach dem einstecken wieder loslassen.

Beim Einstecken der Laufsprecherkabel am Gerät (Klemmen 55) ebenfalls jeweils die schwarze Ader an der schwarzen Buchse und die farbige Ader an der entsprechend farbigen Buchse einstecken. Achten Sie darauf, bei den Front- und Surroundlautsprechern (rot und grau) den rechten Laufsprecher bei F/S R und den linken bei F/S L anzuschreiben.

Den Subwoofer mit dem beiliegenden schwarzen Chinch-Kabel an der Buchse «WOOFER LINE OUT« 51 anschließen.

Achtung!

Es mussen grundsätzlich immer beiden rückwärftigen Laufsprecher angeschlossen sein. Ein Vertauschen der Anschlüsse kann zur Zerstörung der Laufsprecher führen.

Antennenanschluss

UKW-Empfang (FM)

Zum Anschluss an die Hausantenne oder Satellitenanlage diesen Antennenkabel als Verbindung zur Antennenbuchse FM « 50 einstecken.

Mit der beigelegten Antenne kann ebenfalls ein brauchbarer Empfang erzielt werden. Diese Antenne muss möglichst hoch befestigt werden.

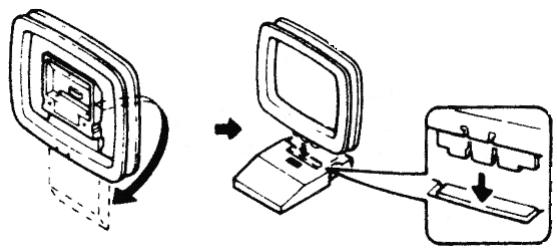

Mittelwellen-Empfang (AM):

Die beiliegende Rahmenantenne an die Buchsen «AM« 49 anschließen. Zum Einsteincken des Kabels die Klemmhebel zur Seite klappen und wieder schlieben. Anschließlich die Rahmenantenne auf gänstige Empfangsverhältnisse ausrichten.

Anschluss an das Fernsehgerät:

Je nach den vorhandenen Anschlüssen am Fernsehgerät und möglichen Zusatzgeräten gibt es verschiedene Anschlussmöglichkeiten. Weitere Hinweise zum Anschluss befinden sich in den jeweiligen Bedienungsanleitungen des Fernsehgerätes und der Zusatzgeräte.

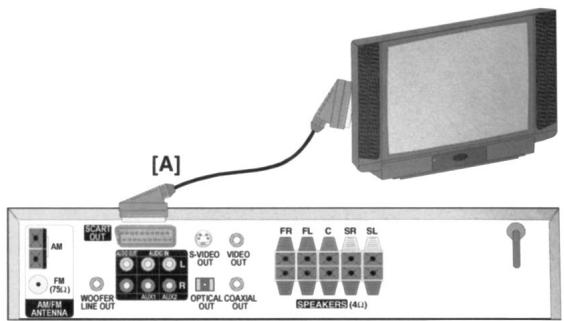

Anschluss an ein Fernsehgerät über SCART (A)

These Anschlussmöglichkeit bereitet die Beste Bild- und Tonqualität. Hierzu die Scartbuchse «SCART OUT« 46 auf der Geräterückseite mit der Scartbuchse des Fernsehgerätes verbinden. Das notige Scartkabel befindet sich im Beipack.

Hinweis:

Den DVD Receiver direkt an das Fernsehgerät anschließen und nicht über den Videorecorder. Die Bildqualität können durch kopiergeschützte Systeme stark beinträchtigt werden.

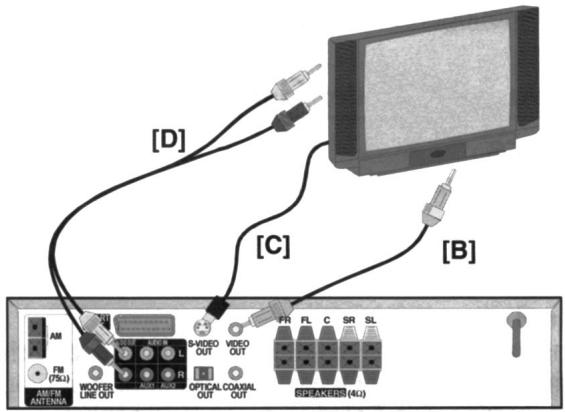

Anschluss an ein Fernsehgerät über die VIDEO-(B) oder über die S-VIDEO-Buchse (C):

(B) Verbinden Sie mit dem gelben Chinch-Kabel die Videobuchse «VIDEO OUT« 48 mit der entsprechenden Buchse VIDEO IN des Fernsehgerätes.
(C) Hierzu muss Ihr Fernsehgerät über einen S-VHS Eingang verfügen. Verbinden Sie die S-VHS- Videobuchse «S-VIDEO-OUT« 47 mit dem S-VHS Eingang am Fernsehgerät. Das hierfür notwendige Kabel erhalten Sie im Handel.

Möchten Sie den Ton des DVD Receivers auch über die Laufsprecher des Fernsehgerätes horen, ist beim Anschluss über die Videobuchsen zusammen eine AUDIO-Verbindung (D) notwendig. Verbinden Sie hierzu mit dem rot/Weißen Chinch-Kabel die Buchsen «AUDIO IN« des Fernsehgerätes. Achten Sie damit auf die richtige Polung (rot = rechts R, freiβ = links L).

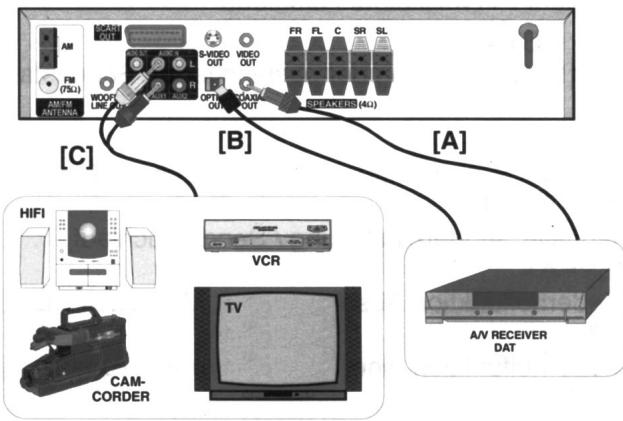

Anschluss zusätzlicher Geräte:

Der DVD Receiver ist mit digitalen und analogen Ausund Eingängen ausgestattet. Dies bietet vielfaltige Moglichkeiten zum Anschluss von zusätzlichen Geräten.

Anschluss an die digitalen Ausgänge:

Achtung: an diesen Buchsen liegt nur ein digitales Audiosignal an, wenn die abgeschiede CD die entsprechenden Informationen enthalt. Der AudioAusgang (AUDIO OUT) muss im Menu auf SPDIF/RAW oder SPDIF/PCM geschaltet sein (siehe «Grundeinstellung vornehmen« Seite 12-13).

Anschluss an einen digitalen Mehrkanal-A/V Receiver oder einen digitalen 5.1 Veränder:

These Anschlussart bietet die Beste Klangqualität. Es wird ein digitaler Mehrkanal- A/V Receiver (z.B. MPEG 2 Multi-Channel, Dolby Digital etc.) besteht. Hierzu die Digital-Ausgangs-Buchse «COAXIAL OUT« 53 (A) auf der Geräterückseite mit dem entsprechenden digitalen Eingang DIGITAL AUDIO IN des Receivers verbinden. Besitzt der Receiver einen optischen Eingang, diesen an die Buchse «OPTICAL OUT« 54 (B) anschließen. Die nötigen Anschlusskabel sind im Handel erhältlich.

Anschließlich eines Digital-Audio-Recorders (DAT):

Über die digitalen Ausgänge 54 ist es möglich CDs verlustfrei auf DAT-Cassetten zu überspielenden bzw. einen CD-Recorder anzuschreiben. Hierzu die digitale Anschlussbuchse «COAXIAL OUT« 54 (A) mit der Eingangsbuchse DIGITAL IN am Digital-Recorder verbinden. Besitz der Digital-Recorder einen optischen Eingang, diesen an die Buchse «OPTICAL OUT« 54 (B) anschreiben. Die nöti-gen Anschlusskabel sind im Handel erhältlich.

Anschluss von analogen Wiedergabegeräten:

Über die Buchsen «AUDIO IN« 53 konnen Sie auch den Ton anderer Wiedergabegeräte wie Stereo-Fernsehgerät, Stereo-Video recorder, CD-Spieler DVD-Spieler oder Satellitenreceiver über die Laufsprecherboxen des Sur-roundsystems horen. Hierfür die Tonausgangsbuchsen (AUDIO OUT oder SCART) des entsprechenden Gerätes an die Toneingänge «AUX1« oder «AUX 2« 53 (C) anschließen. Die Eingänge sind gleichwertig und konnen beliebig genutzt werden. Die Bezeichnungen dieren nur zur betteren Unterscheidung beim Einsalten der Tonquelle. Die erforderlichen Anschlusskabel und Adapter sind im Handel erhältlich.

Achtung:

• Achten Sie auf die richtige Polung des rechten (rot) und linken (weiß) Kanals.

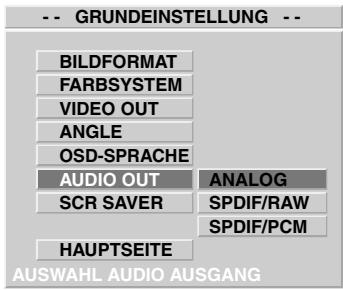

• Der Audio-Ausgang (AUDIO OUT) muss im Menu auf ANALOG geschalteit sein (siehe Seite 12-13).
  Zur Wiedergabe muss mit der Taste « SOURCE « 13 oder « AUX 1 « oder « AUX 2 « geschaltet werden.

Kopfhöreranschluss

Die Buchse «PHONES» 11 ist für alle handelsüblichen Kopfhörer mit einem 6,3 mm Klinkenstecker vorgesehen. Bei anderen Steckern entsprechende im Fachhandel erhältliche Adapter verwenden.

Hinweise:

• Bei Kopfhörerbetrieb werden die angeschlossenen Laufsprecher abgeschaltet.
• Beim Einstecken des Kopfhörersteckers, schaltet das System automatisch auf STEREO um.
• Beim einstecken des Kopfhörers, erscheint kurzzeitig folgende Anzeige.

E A R P H O N E

Vorsicht:

Zu hohe Lautstärke, besonderss bei Kopfhörern, kann zu Gehörschäden führen.

Netzanschluss 56

Gerät erst mit dem Netz verbinden, wenn alle übrigen Verbindungen hergestellt sind. Zur Netzverbindung Netzstecker in die Steckdose stecken. Den Netzstecker des Subwoofoers ebenfalls einstecken.

Vorsicht!

Ist der Netzstecker des Gerätes defekt bzw. das Gerät weist Schäden auf,arf es nicht in Betrieb genommen werden.

Beim Abziehen des Netzkabels von der Steckdose am Netzsteckerziehen - nicht am Kabel.

Achtung:

Um Blitzschlag-Schäden zu vermeiden, bei Gewitter Netz- und Antennensteckerziehen.

Bedienelemente

Klappen Sie die Bildseite 3 aus. Dadurch setzen sich die Elemente leichter zuordnen.

Gerätefront

1 PREV/NEXT

Schrittweises Anwahlen von Titel, Abschnitt, Musiktitel/manuelle Sendereinstellung/Sendersuchlauf

2 STOP

Abbrechen der CD-Wiedergabe /Löschen des CD Programmspeichers

3 II PLAY/PAUSE

Starten der CD-Wiedergabe / kurzes Unterbrechen der CD-Wiedergabe, Standbild

4 REMOTE SENSOR

Fernbedienungsempfänger

zum Einstellen der gewünschten Lautstärke

6 POWER

Netzschalter zum Ein- bzw. Ausschalten des Gerätes

7 STANDBY/MUTE

Anzeige Betriebsbereitschaft / Anzeige Stummschaltung

8 CD-Schublade

9 OPEN / CLOSE

Öffnen und Schlieben der CD Schublade

10 Anzeigeeinheit (Display)

11 PHONES

Kopfhörerbuchse

12 SELECT

Anwahl der einzelnen Tonkanäle zum Einstellen der Lautstärke

13 SOURCE

Wahl der Tonquelle DVD, TUNER FM, TUNER AM, AUX 1, AUX 2

Fernbedienung

14 STANDBY

Gerät in Betriebsbereitschaft schalten und aus der Betriebbereitschaft wieder einschalten.

15 SUBTITLE

Wahl der Untertitel-Sprache bei DVDs, sofern auf der DVD vorhanden, Untertitel ausschalten

16 LANGUAGE

Wahl der Synchronsprache bei DVDs, sofern auf der DVD vorhanden.

17 GOTO

Wahl eines zeitlichen Startpunktes für Wiedergabe

18 ZOOM

vergroßern des Wiedergabebildes

19 Zifferntasten 1-0/>10

20 SETUP

Aufrufen des Menüs zur Geräteinstellung

21 / / /

Cursorsteuerung für die Einstellungsmenüs; nach links 3, nach rechts 4, aufwärts 5, abwärts 6 ENTER

zur Bestätigung der Eingaben

22 STOP

Abbrechen der CD-Wiedergabe / Löschen des CD-Programmspeichers

23 14

Suchlauf CD ruckwärts / vorwärts

SDTA- / STA+

schrittweise Aufrufen der gespeicherten Sende-stationen

24 |▶/▶

schrittweise Anwahlen von Titel, Abschnitt, Musiktitel TUN-/TUN + manuelle Sendereinstellung / Sendersuchlauf

25 REPEAT

Wiederholfunktion Abschnitt, Titel, Musiktitel, CD

26 A-B

Wiederholfunktion einer frei wählbaren Sequenz

27 PROG

Speichertaste CD

28 Betriebsartwahltasten

Wahl der Tonquelle DVD, TUNER, AUX

29 RETURN

Aufrufen des DVD-Menus, falls vorhanden /Tomorrow PBC-Menu bei Video-CD

30 TITLE

Aufrufen des DVD Menus, falls vorhanden

31 ANGLE

DVD-Kamerawinkel wahlen, sofern auf der CD vorhanden.

32 MENU/PBC

PBC-Funktion bei Video-CDs ein- bzw. ausschalten.

33 AUDIO

Wahl der Synchronsprache bei Video-CDs, sofern auf der VCD vorhanden.

34 Display

Anzeige der Wiedergabeinfos /Abspielzeiten

35 N/P

Umschaltung TV Standard NTSC, PAL, MULTI

36 SLEEP

zum Einstellen der automatischen Ausschaltzeit

37 MUTE

Tonpause, zum Abschalten der Tonwiedergabe

38 OPEN/CLOSE

Öffnen und schlieben der CD Schublade

39 PLAY/PAUSE

Starten der CD-Wiedergabe / kurzes Unterbrechen der CD-Wiedergabe, Standbild

40 STEP

zur Einzelbildfortschaltung

ST/MO

Mono/Stereo-Umschaltung bei FM-Sendern

41 ADJ/VOL +/-

zum Einstellen der gewünschten Lautstärke

42 SLOW

Wiedergabe in Zeitlupe

MEMO

Speichertaste Tuner

43 SELECT

Anwahl der einzelnen Tonkanäle zum Einstellen der Lautstärke

44 LISTENING

Einstellung des LISTENING Mode wie Dolby Surround bzw. Dolby 3 Stereo

45 TEST TONE

Erzeugung eines Test-Tones zur Lautstärke-Einstellung der Laufsprecher

Bedienen mit der Fernbedienung:

Identische Beschriftung auf Fernbedienungsgeber und Gerät bedeutet die gleichen Funktionen /z.B. mit «Taste « 12/43 ist die Taste 12 am Gerät bzw. die Taste 43 der Fernbedienung beschrieben).

Bei Bedienung des Gerätes mit der Fernbedienung ist folgenden zu beachten:

Die Fernbedienung (Sender) auf den Fernbedienungs-empfänger 4 am Gerät*Richten.
- Es muss Sichtverbindung zwischen Sender und Empfänger gewährleistet sein.
- Nimmt die Reichweite der Fernbedienung ab, sollen den Batterien gegen neue ausgetaucht werden.

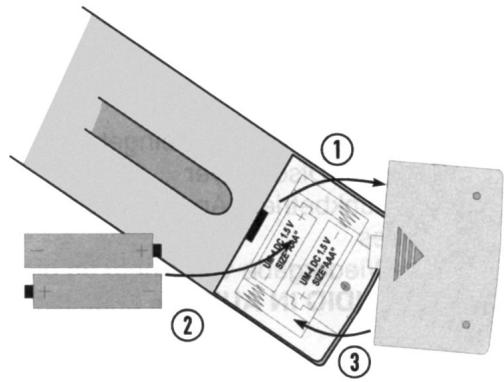

Einsetzen der Batterien:

Vorsicht!

Die Batterien der Fernbedienung gehoren nicht in Kinderhände. Das Verschlucken von Batterien kann zu ernsthaften Gesundheitsschäden führen.

Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr).

Beim Einsetzen der Batterien auf die richtige Polung (+ / - ) achten.

Wird die Fernbedienung länger Zeit nicht benutzt, sollen den Batterien hereaus genommen werden. Andernfalls kann die Fernbedienung durch Auslaufen von Batteriesäure beschädigt werden.

Inbetriebnahme und Grundfunktionen

Menu-Führung

Alle Bedienvorgänge der Betriebsart DVD werden zur einfacheren Bedienung in «MENÜ-Form« auf dem Bildschirm dargestellt. Für die der Menü konnen verschiedene Sprachen gewählt werden. Wie die Sprache der Menüführung eingestellt wird,itte im Abschnitt « Grundeinstellung vornehmen« auf Seite 12-13 nachlesen.

In allen Menüs erfolgt die Auswahl und Einstellung mit den Tasten «/»/▲/▼« 21. Mit der Taste «ENTER« 21 wird die Einstellung bestätig.

Wird beispielsweise das Anwahlen der Option BASS-MODUS wie folgt erklär.

SETUP MENU LAUTSPRECHER BASS-MODUS

...sind diese Bedienschritte auszuführen.

• Taste SETUP 20 drücken, das Hauptmenü erscheint auf dem Bildschirm.
• Mit der Taste »▼« 21 die Zeile LAUTSPRECHER anwahlen
• Durch Drücken der Taste «ENTER« 21 das Menu LAUTSPRECHER aufrufen.
• Mit der Taste »▼« 21 BASS-MODUS anwahlen
  Die Taste drücken, die Markierung wechseln auf die rechte Menüseite in den Einstellmodus.
• Mit den Tasten / die gewünschte Einstellung hervorheiten.
• Mit der Taste » ENTER« 21 die Einstellung bestätigten.
  Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

Befindet sich ein SETUP Menu auf dem Bildschirm, können die anderen Gerätefunktionen nicht bedient werden.

Kann ein Befehn nicht ausgeführrt werden, weil z.B. die CD eine Information nicht enthalt, erscheint theses Symbol links oben auf dem Bildschirm.

Ein- und Ausschalten des Gerätes:

Das Fernsehgerät einschalten. Ist der DVD Receiver über SCART mit dem Fernsehgerät verbunden bei Bedarf auf den entsprechenden Scart-Eingang umschalten. Ist der DVD Receiver über die VIDEO- oder S-VIDEO-Buchse mit dem Fernsehgerät verbunden, muss am Fernsehgerät der entsprechende Video-Eingang gewählt werden.

DVD Receiver mit dem Schalter «POWER« 6 einschalten. Die Anzeige 10 des DVD Receivers leuchtet nun auf und auf dem Fernsehbildschirm erscheidt die Aufforderung, eine CD einzulegen. Ist bereits eine CD eingelegt, startet das Gerät beim Einschalten mit der Wiedergabe.

Das Gerät mit der Taste «STANBY« 14 in Betriebsbereitschaft schalten. Die Anzeige-LED 7 leuchtet nun. Durch nochmaliges Drücken der Taste «STANBY« 14 oder der Taste «SOURCE« 13 wird das Gerät aus der Betriebsbereitschaft wieder eingeschaltet.

Durch Drücken des Schalters « POWER« 6 wird das Gerät ganz ausgeschaltet.

Hinweis: Abhängig von den Empfangsbedingungen Ihres Fernsehgerätes, ist es möglich, dass beim normalen Fernsehen Bildstörungen auftreten. In dieser Fall den DVD Receiver mit dem Schalter « POWER« 6 ausschalten.

Betriebsart-Wahl:

Für Bild- und Ton-Wiedergabe muss zuvor die entsprechende Betriebsart gewählt werden. Mit den Tasten «DVD«, «TUNER« oder «AUX« 28 setzen sich die jeweiligen Betriebsarten direkt anwahlen. Durch Drücken der Taste «SOURCE« 13 werden die einzelnen Betriebsarten durchgeschaltet.

DVD Wiedergabe von dem eingebauten DVD Compact-Disc-Player

TUNER Rundfunkbetrieb, Anwahlen des Frequenz-bandes

AUX 1 Ton-Wiedergabe von einem an die Buchsen AUX 2 53 AUDIO IN AUX* 1/2 angeschlossenen Gerat

Zur Kontrolle dient die Anzeige 10.

Einstellen der Lautstärke

Durch Drücken einer der Tasten »ADJ/VOL. +/−« 5/41 kann die Lautstärke nach Wunsch verändert werden.

Zur Abschaltung der Tonwiedergabe die Taste «MUTE« 37 der Fernbedienung drücken. Zur Kontrolle blinkt die Anzeige «STANDBY/MUTE« 7.

Durch erneutes Drücken dieser Taste oder einer der Ta-sten ADJ/VOL + / - 5 / 41 wird der Ton wieder eingeschaltet.

Grundeinstellung vornehmen

Nachfolgende Einstellungen müssen nur einmalig vor der ersten Inbetriebnahme des Systems vorgenommen werden. Bevor Sie die Grundeinstellung verändern, prüfen Sie erst anhand folgender Tabelle, welche Korrekturen notwendig sind.

	Menüanzeige:	Werkseinstellung:
Menüsprache	OSD-SPRACHE	DEUTSCH
TV-Standard	FARBSYSTEM	MULTI
Audio-Ausgang	AUDIO OUT	ANALOG
Video-Ausgang	VIDEO OUT	CVBS

Menüsprache (OSD-SPRACHE):

Wahlen Sie zwischen DEUTSCH, ENGLISH, FRANZÖSICH, ITALIENISCH und SPANISCH.

TV-Standard (FARBSYSTEM):

Aus den technischen Daten Ihres Fernsehgerätes ersehen Sie den TV –Standard (Farbsystem). Passen Sie den DVD Receiver entsprechend (MULTI, NTSC, PAL) an. Der TV-Standard des DVD Receivers kann auch jederzeit (wenn kein Menu am Bildschirm ist) mit der Taste «N/P« 35 manuell umgeschaltet werden.

Audio-Ausgang (AUDIO OUT):

Wahlen Sie.

ANALOG, wenn die Laufsprecher direkt an den Klemmen «SPEAKERS« 55 angeschlossen sind, oder der DVD-Ton über die Buchsen «AUDIO OUT« 52 zu einem anderen Gerät übertragen wird.

SPFIF/RAW, wenn an die Buchsen «OPTICAL OUT« oder «COAXIAL OUT« 54 ein Dolby Digitalreceiver oder DTS- bzw. MPEG Decoder angeschlossen ist.

SPDIF/PCM, wenn an die Buchsen «OPTICAL OUT« oder «COAXIAL OUT« 54 ein Receiver angeschlossen ist, der das PCM-Tonsignal verarbeiten kann.

Hinweis: Bei falsch eingestelltem Audio-Ausgang ist der Ton nicht, bzw. nur in schlechter Klangqualität zu horen.

Video-Ausgang (VIDEO OUT):

Wahlen Sie...

CVBS, wenn die Buchse «VIDEO OUT« 48 mit dem Fernsehgerät verbunden ist.

RGB, wenn die Buchse «SCART OUT« 46 mit dem Fernsehgerät verbunden ist.

YUV, wenn die Buchse «S-VIDEO OUT« 47 mit dem Fernsehgerät verbunden ist.

Einstellen der Menüsprache (OSD SPRACHE):

Gerät mit dem Netzschalter « POWER « 6 einschalten. Am Fernsehgerät ggf. den Video-Eingang wahren. Durch drücken der Taste « DVD « 28 in den DVD-Betrieb schalten.

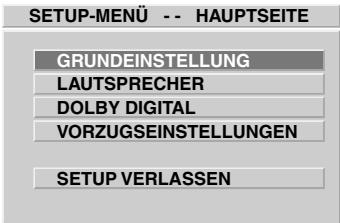

Drücken Sie die Taste «SETUP« 20. Das Hauptmenu erscheint auf dem Bildschirm. Die Zeile GRUNDEINSTELLUNG ist markiert.

Durch Drücken der Taste «ENTER« 21 das Menu GRUNDEINSTELLUNG aufrufen.

Mit der Taste > 6 « OSD-SPRACHE anwahlen um die Menüsprache zuändern.

Die Taste « 21 drücken und mit den Tasten »5/6 « 21 die gewünschte Sprache hervorheiten. Mit der Taste «ENTER« 21 die Einstellung bestätigten.

Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

Einstellen des TV-Standard (FARMBSYSTEM):

(Vorgehensweise wie beim Einstellen der Menüsprache; das Gerät muss eingeschaltet und im DVD-Betrieb sein).

• Taste SETUP 20 drücken, das Hauptmenü erscheint. Die Zeile GRUNDEINSTELLUNG ist markiert.
• Taste ENTER 21 drücken, das Menu GRUNDEIN-STELLUNG erscheint.
• Mit der Taste «▼« 21 FARBSYSTEM anwahlen.

Taste drucken.
- Mit den Tasten »▲/▼ « 21 den TV Standard wahlen.
- Taste ENTER « 21 zur Bestätigung drücken.
- Mit der Taste >SETUP « 20 das Menu ausblenden

Einstellen des Audio-Ausgang (AUDIO OUT):

(Vorgehensweise wie beim Einstellen der Menüsprache: das Gerät muss eingeschaltet und im DVD-Betrieb sein).

• Taste SETUP 20 drücken, das Hauptmenü erscheint. Die Zeile GRUNDEINSTELLUNG ist markiert.
• Taste ENTER 21 drücken, das Menu GRUNDEIN-STELLUNG erscheint.
• Mit der Taste »▼« 21 AUDIO OUT anwahlen

Taste drucken.
- Mit den Tasteen »▲/▼ « den Audio-Ausgang wahren.
- Taste ENTER « 21 zur Bestätigung drücken.
- Mit der Taste «SETUP« 20 das Menu ausblenden.

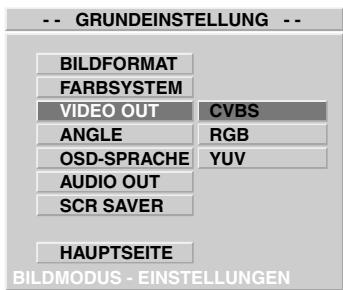

Einstellen des Video-Ausgang (VIDEO OUT):

(Vorgehensweise wie beim Einstellen der Menüsprache; das Gerät muss eingeschaltet und im DVD-Betrieb sein).

• Taste >SETUP « 20 drücken, das Hauptmenü er
  scheint. Die Zeile GRUNDEINSTELLUNG ist markiert.
• Taste ENTER 21 drücken, das Menu GRUNDEIN-STELLUNG erscheint.
• Mit der Taste »▼« 21 VIDEO OUT anwahlen

Taste drucken.
- Mit den Tasten »▲/▼ « den Video-Ausgang wahren.
- Taste >ENTER « 21 zur Bestätigung drücken.
- Mit der Taste «SETUP« 20 das Menu ausblenden.

Einstellen und Abspeichern der Radiosender:

Gerät mit dem Netzschalter «POWER« 6 einschalten. Mit der Taste «TUNER« 28 oder der Taste «SOURCE« 13 in den Tunerbetrieb schalten und das gewünschte Frequenzband (FM oder AM) wahren.

FM (UKW)

87,5 MHz - 108,00 MHz

AM (Mittelwelle)

530KHz - 1710kHz

Eine der Tasten «TUN-/TUN+« 24 gedrückt halten bis sich die Frequenz in der Anzeigeeinheit 10 automatisch verändert.

Wenn ein empfangswürdiger Sender erreicht ist, wird der Suchlauf automatisch gestoppt und gleichzeitig der Sonder optimal eingestellt und angezeigt.

Zum Abspeichern des Sender die Taste « MEMO« 42 drücken.

Mit den Tasten «STA/STA+« 23 oder den Zifferntasten 19 den gewünschten Programmplatz einstellen.

Zur Bestätigung die Taste « MEMO« 42 nochmals drücken.

Zum Ablegen weiterer Programme, die Bedienschritte nochmals wiederholen.

Hinweise:

• Wird nach dem Drücken der MEMO Taste 5 Sekunden lang keine Taste betätig, schaltet das Gerät zur normalen Frequenzanzeige zurück.
• Sender mit einem schwächeren Signal konnen Sie auch durch mehrmaliges Antippen der Tasten «TUN/TUN+ 24 einstellen.

Radio horen:

Gerät mit dem Netzschalter «POWER« 6 einschalten. Mit der Taste «TUNER« 28 oder der Taste «SOURCE« 13 in den Tunerbetrieb schalten und das gewünschte Frequenzband (FM oder AM) wahren.

Mit den Zifferntasten 19 oder den Tasten «SRA-/STA+« 23 können die zuvor abgespeicherten Programmplätze angewählt werden. Nicht gespeicherte Sender mit den Tasten «TUN-/TUN+« 24 einstellen.

Durch wiederholtes Drucken der Taste «ST/MO« 40 wird zwischen Stereo- und Mono Empfang umgeschelt. Bei schlechtem Empfang raten wir auf MONO zu schalten.

lst ein RDS-Sender eingeschaltet, erscheint RDS in der Anzeigeeinheit 10. Durch mehrmaliges Drücken der Taste «DISPLAY « 34 wird zwischen Sendernamen, Programtyp und Sendefrequenz umgeschaltet.

Einlagen und Herausnehmen einer CD

Auf diesen Gerät können DVD Video CDs, Video-CDs, MP3-CDs und Audio-CDs abgeschweit werden. Das Gerät erkennt nach dem Einlesen der CD das entsprechende Format automatisch. Die abspielbaren CDs sind mit einem oder mehreren der folgenden Logos versehen.

DVD Receiver ein- und in den DVD Betrieb schalten. Dann die Taste »OPEN/CLOSE« 9/38 drücken. Die CD-Schublade 8 wird geöffnet. Nun die CD mit der abzuspielen Seite nach unten einlagen. Die abzuspielende Seite erkennt man daran, dass sie nicht bedruckt ist. Sind beiden Seiten nicht bedruckt (z.B. bei manchen DVD-Video-CDs, die beidseitig bespielt sind), zuerst die mit

A oder 1 beschrifftete Seite abspielen, je nach CE. Es können auch Single CDs (8 cm) ohne Adapter eingelegt werden.

Nun, durch erneutes Drucken einer der Tasten
»OPEN/CLOSE« 9/38 die CD Schublade schreiben. Das Gerät startet sofort mit der Wiedergabe.

Abhängig von der eingelegten CD schaltet das Gerät auf den hochsten vorgegebenen AUDIO MODE. Wenn am Gerät keine Laufsprecher angeschlossen sind, ist die Wiedergabe je nach einlegegter CD eventuell ohne Ton. Um den CD-Ton über die Laufsprecher des Fernsehgerätes zu horen, muss im Menu LAUTSPRECHER der AUDIO MODE auf STEREO umgescheltet werden.

SETUP MENU LAUTSPRECHER AUDIO MODE

(Siehe Einstellen des Audio-Modus auf Seite 25)

Achtung!

Um Schäden am Gerät zu vermeiden, dürfen keine fremden Gegenstände in die CD-Schublade gelangen.

Hinweis: Dieser DVD Receiver unterstützt die Kopierschutzcodes der meisten DVD-Video-CDs und Video-CDs. Das bedeutet, dass der Inhalt dieser CDs beim normalen Abspielen nicht mit einem Videorecorder auf Band aufgenommen werden kann.

Surround-System konfigurieren und bedienen

Dolby Digital und Dolby Surround:

Unter Dolby Digital und Dolby Surround versteht man ein spezielles Ton-Aufnahmeverfahren, welches zunachst für Kinofilme entwickelt wurde. Um diese räumlichen Klang-effekte auch zu Hause nutzen zu konnen, werden inzwischen auch Videobänder, TV-Sendungen, Radiosendungen, CDs und Bildplatten in dieser Technik hergestellt. Im Gegensatz zu Dolby Surround Prog Logic werden bei Dolby Digital auch für die beiden Surroundlautsprecher Stereokanäle genutzt

Beim Kauf von DVD-Video-CDs, Videokassetten, Bildplatten und Musik-CDs ist davon auf das DOLEY SURROUND Pro Logo und auf das DOLEY Logo zu achten. Diese kennzeichnen alle Bild- und Tonträger mit Aufnahmen in Dolby-Pro-Logic-Surround- und Dolby Digital-Qualität.

VHS-Videokasseten, die nur mit dem DOLBY B NR Logo gekennzeichnet sind, enthalten die notwendigen Informatio

DIG

ITAL

PRO·LOGIC

nen nicht.

In Lizens von Dolby Laboratories hergestellt. DOLBY, PRO LOGIC und das Doppel-D-Symbol SYMBOL sind Warenzeichen der Dolby Laboratories. Vertrauliche, unveröffentlichte Schriften © 1992-1997 Dolby Laboratories, Ale Rechte vorbehalten.

Bei diesen System handelt es sich um einen 5.1 Deco- der bei dem 5 entsprechliche Tonkanäle (rechst vorn, links vorn, Mitte, rechts halten und links halten) plus 1 Subwoofer hörbar sind.

Lautsprecher-System »5.1 CH«

Bevor Sie Ihr Laufsprecher-System konfigurieren und abstommen können, muss bei AUDIO MODE die Einstellung 5.1 CH vorgenommen werden. (Werkssheit ist STEREO eingestellt).

Wahlen Sie mit den Tasten «▲/▼« 21 5.1 CH und bestätigkeiten mit der Taste «ENTER« 21. Zum Ausblenden des Menüss die Taste «SETUP« 20 drücken.

Konfigurieren des Laufsprechersystems

Abhängig davon, ob alle sechs Laufsprecher an die Klemmen «SPEAKER« 55 bzw. an die Buchse «WOOFER LINE OUT« 51 angeschlossen sind. Müssen die zugehörigen Kanäle im Menu LAUTSPRECHER ein bzw. abschaltet werden. Bevor Sie die Grundeinstellung verändern, prufen Sie erst anhand folgender Tabelle, welche Korrekturen notwendig sind.

	Menüanzeige:	Werkseinst.:
Centerbox	CENTER	EIN
Surroundloutsprecher	REAR	EIN
Subwoofer	SUBWOOFER	EIN

Hinweis: bei Tonwiedergabe über theses System müssen die Frontlautsprecher immer angeschlossen sein.

Ein- bzw. Abschalten einzeln Tonkanäle:

Drücken Sie die Taste «SETUP« 20. Das Hauptmenu erscheint auf dem Bildschirm. Mit der Taste «▼« 21 LAUTSPRECHER anwahlen.

Durch Drücken der Taste «ENTER« 21 das Menu LAUT-SPRECHER aufrufen. Bei AUDIO MODE muss 5.1 CH eingestellt sein.

Abhängig davon, welchen Lautspracherkanal Sie ein-oder abschalten möchten, mit den Tasten «▲/▼« 21 den Tonkanal CENTER; REAR oder SUBWOOFER anwahlen.

Die Taste drücken und mit den Tasten / EIN oder AUS hervorhaben. Mit der Taste ENTER21 die Auswahl bestätigen.

Falls Sie noch einen weiteren Tonkanal körrigieren möchte, die Taste «▲/▼ « den Tonkanal anwahlen. Die Taste «▲/▼ « ein- oder abschalten. Mit der Taste «ENTER « 21 die Auswahl bestätigen.

Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

Hinweis:

Ist im Menüpunkt BASS-MODUS die Einstellung CONFIG 1 gewählt (siehe Seite 25), kann der Subwoofer nicht angewählt werden.

Abstimmung des Laufsprechersystems:

Bei solchen Mehrkanal-Systemen muss nach dem Positionieren der Laufsprecher die Anlage auf die höhere Position (z.B. Sofa) abgestimmt werden. Dies wird als «Einrauschen der Anlage« bezeichnet. Dieomal gefundene Grundeinstellung muss nur verändert werden, wenn die Hörerposition bzw. die Aufstellung der Laufsprecher verändert wird.

Hinweis:

Um alle Kanäle abstammen zu konnen, muss bei AUDIO MODE 5.1 CH eingestellt sein (siehe Abschnitt: Lautsprecher-System »5.1 CH «).

DVD Receiver mit dem Netzschalter « POWER « 6 einschalten. Mit den Tasten « ADJ/VOL +/− « 5/41 die Laustärke auf einen mittleren Wert, ca. 10-15 dB, einstellen (siehe Anzeigeeinheit 10). Nehmen Sie auf Ihrm Sofa Platz.

Nach Drücken der Taste »TEST TONE« 45 sendet der Testsignalgenerator das Rauschen (fachlich "Rosa Rauschen") der Reihe nach jeweils für ca. 3-4 Sekunden zu den einzelnen angeschlossenen Laufsprechern. Der Vorgang kann in der Anzeigeeinheit 10 verfolgt werden.

Durch folgende Kurzel wird auf die einzelnen Tonkanäle (Laufsprecher) hingewiesen.

FL Frontlaufspricher Links
C Centerbox (Lautsprecher Mitte)
FR Frontlautsprecher Rechts
SR Surroundlautsprecher Rechts
SL Surroundlautsprecher Links

Die Lautstärke des jeweiligen Laufsprechers ist mit den Tasten »ADJ/VOL +/-« 41 so einzustellen, dass das Rauschen, ausgehend von der Hörerposition, auf allen Kanälen gleich laut klingt.

Zum Beenden der Abstimmung erneut die Taste »TEST TONE« 45 drücken.

Einzelnes Abstimmend der Laatsprecher:

Die Lautstärke der Laufsprecher kann auch manuell für jeder angeschlossenen Laufsprecher einzeln eingestellt werden. Bei thisem Vorgang können auch die Höhen und Tiefen der Frontlautsprecher dem persönlichen Empfinden angepasst werden.

Welche Laatsprecher angewählt werden konnen hangt vom eingestillten LISTENING Mode (bei TUNER und AUX bzw. vom Inhalt der CD ab. (Siehe Abschnitt «Dolby-Surround-Betrieb« Seite 16).

Durch mehrmaliges Drucken der Taste «SELECT« 12/43 die einzelnen Kanäle durchschaften.

Höhen Fronlautsprecher

Tiefen Frontlautsprecher

Lautstärke der einzelnen Laufsprecher

Mit den Tasten «ADJ/VOL+/-« 5/41 die Werte ihrer persönlichen Empfindung anpassen.

Ca. 2-3 Sekunden nach der letzten Eingabe schaltet die Anzeige wieder zusück. Die Änderungen werden automatisch gespeichert.

Dolby-Surround-Betrieb

Durch wiederholtes Drücken der Taste « LISTENING« 44 werden folgende Funktionen (LISTENING-MODE) durchgeschalte:

PRO LOGIC: entspricht der Dolby-Pro-Logic-Tonwiedergabe. Dies ist nur sinnvoll, wenn alle 5 Laufsprecher angeschlossen sind.

...NORMAL: (Anzeige: ProLogic Nor) für unveränderte Dolby-Pro-Logic Sorround Wiedergabe.
...PHANTOM: (Anzeige: ProLogic Phan) um das Mittensignal auf den linken und rechten Kanal zu vertellen. Diese Betriebsart wird für Musikwiedergabe und这部电影 empfehlen, die nicht in Dolby-Surround aufgenommen sind.
...WIDE: (Anzeige: ProLogic Wide) entspricht einer akustischen Basisverbreiterung. Es entsteht der Eindruck, die Laatsprecher * 們 * 們 * 們 * 們 * 們 * 們 * 們 * 們 * 們 * 們 * 們 * 們 * 們 * 們 * 們 )\text{们}(
3-STEREO...: die Tonwiedergabe erfolgt über die Frontlautsprecher und die Centerbox. Die Dolby-Surround-Tonwiedergabe ist abgeschaltet.
...NORMAL: (Anzeige 3 Stereo Nor) für unveränderte 3-Stereo-Wiedergabe.
... WIDE: (Anzeige: 3 Stereo Wide) entspricht einer akustischen Basisverbreiterung. Es entsteht der Eindruck, die Laufsprecher (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) )(\text{路}) ) ...

PRO LOGIC BYPASS: (keine Anzeige) die Wiedergabe erfolgt nur über die beiden Frontlautsprecher und den Subwoofer.

Hinweise:

• Ist nur ein MONO-Signal verfügbar, sollte grundsätzlich auf PRO LOGIC BYPASS geschlossen werden.
• In der Betriebsart DVD ist ein Umschalten der LISTENING MODE nicht möglich. Der LISTENING MODE wird jeweils, abhängig von der eingelegten CD automatisch gewählt.

Abspielen einer DVD-Video-CD oder einer Video-CD

Zu DVD-Video CDs und Video-CDs

DVD-Video-CDs sind am linken und Video-CDs am rechten Logo zu erkennen.

DVD-Video-CDs und Video-CDs können这部电影, Videoclips, Fernsehserien usw. enthalten. Je nach dem sind diese CDs mit einem oder mehreren Titeln versehen. Bei DVD-Video-CDs kann jeder Titel einen oder mehrere Abschnittte (Kapitel) enthalten. Die Titel einer Video-CD bestehen aus einem oder mehreren Indexpunktten. Informationen zum Inhalt einer CD befinden sich meinst auch auf der Hülle.

Durch die Länderkennung der DVD-Video-CDs ist festgelegt, für welche Länder die jeweilige DVD bestimmt ist. Die Länderkennung these DVDs-Receiver ist «2«. DVDs die im Kennungs-Etikett die «2« nicht enthalten können nicht abgespielt werden.

in allen Ländern abspielbar

Bestimmte Video-CDs sind mit einer sogenannten »Play Back Control (PBC) versehen. Dies ist eine festgelegte Wiedergabefolge, die fest auf der CD abgespeichert ist.

Wiedergabe einer CD:

Das Fernsehgerät einschalten. Ist der DVD Receiver über SCART mit dem Fernsehgerät verbunden bei Bedarf auf den entsprechenden Scart Eingang umschalten. Ist der DVD Receiver über die VIDEO- oder S-VIDEO-Buchse mit dem Fernsehgerät verbunden, muss am Fernsehgerät der entsprechende Video-Eingang gewählt werden.

Den DVD Receiver mit dem Schalter « POWER « 6 einschalten, die Taste « DVD « 28 oder « SOURCE « 13 drücken, um in den DVD Betrieb zu schalten und eine DVD Video CD bzw. ein Video-CD einlagen.

Folgende Betriebsanzeigen teilen Ihnen den derzeitigen Laufwerksstatus mit.

Funktion	Am Bildschirm		In der Anzeige
Warten			WAITING
CD einlesen	DISC LOADING		LOADING
Öffnen	OPEN		OPEN
Schließen	CLOSE		CLOSE
Wiedergabe	PLAY		PLAY
Keine CD	NO DISC		NO DISC
Defekte CD	BAD DISC		BAD DISC
Datenträger			DVD/VCD/CD/MP3
Länderkennung		WRONG REGION	Seite 16
Kindersicherung		PARENTAL VIOLATION	Seite 23

Durch die Auto-Play-Funktion startet der DVD Receiver sofort mit der Wiedergabe, wenn...

• beim einschalten des DVD Receivers bereits eine CD eingelegt ist, oder
• die CD-Schublade geschlossen wird.

Hinweis:

Abhängig von der eingelegten CD schaltet das Gerät auf den hochsten vorgegebenen AUDIO MODE. Wenn am Gerät keine Laufsprecher angeschlossen sind, ist die Wiedergabe je nach einlegepter CD eventuell ohne Ton. Um den CD-Ton über die Laufsprecher des Fernsehgerätes zu horen, muss im Menu LAUTSPRECHER der AUDIO MODE auf STEREO umgeschaltet werden.

SETUP MENü → LAUTSPRECHER → AUDIO MODE

(Siehe »Einstellen des Audio-Modus« auf Seite 25).

Bei einigen DVD-Video-CDs und Video.CDs wird zu Beginn der Wiedergabe das DVD-MENU bzw. das Titelmenu angezeigt.

Befindet sich das Gerät im STOP Betrieb, zur Wiedergabe die Taste »▶II PLAY/PAUSE « 3/39 drücken.

Durch Drücken der Taste NEXT 1/24 wird die Wiedergabe des nachsten Titel/Kapitals fortgesetzt.

Durch Drücken der Taste «PREV« 1/24 beginn't die Wiedergabe des vorhergehenden Titels/Kapitels.

Zum Beenden der Wiedergabe die Taste »■ STOP « 2/22 drucken.

Hinweis:

Befindet sich das Gerät länger als eine Minute im PAUSE-oder STOP Betrieb erscheint automatisch der Bildschirm-schoner. Durch Drücken der Taste »▶II PLAY/PAUSE« 3/39 verschwindet der Bildschirmschoner wieder. Die Bildschirmschoner-Funktion kann im Menu GRUNDEIN-STELLUNG in der Zeile SCR SAYER grundsatzlich aus bzw. eingeschaltet werden.

Inhalte von DVD-CDs (Menüs)

Manche DVD-CDs enthalten Auswahlen menus für Titel und Abschnittte bzw. ein Rout-MENU um auch weitere hinterlegte Informationen abzurufen. Dieses Menu kann eben-falls Auswahlmöglichkeiten für Kamerawinkel, Synchron-sprachen, Untertitel etc. enthalten.

Abhängig von der eingelegten DVD kann these Menü durch Drücken der Taste « TITLE « 30 oder durch Drücken der Taste « RETURN « 29 aufgerufen werden. Auf dem Bildschirm erscheint dann das entsprechende Auswahl-menü, sofern die DVD bzw. der gerade gespiefte Titel ein Menu enthalt.

Die Menüpunkte werden mit den Tasten «▲/▲/▼« 21 angewählt und mit «ENTER« 21 bestätig. Sind die Menüpunkte nummeriert, können diese direkt mit den Ziffernasten «1-0« 19 angewählt werden.

Wiedergabe einer Video-CD mit PBC

Ist die eingelegte Video-CD mit «Play Back Control (PBC)« versehen, entscheidt beim Starten der Wiedergabe das PBC-Menu am Bildschirm.

Die Menüpunkte werden mit den Tasten «/»/▲/▼« 21 angewählt und mit «ENTER« 21 bestätigt. Bei manchen CDs können die Menüpunkte direkt mit den Zifferntasten «1-0« 19 angewählt werden. Folgen Sie nun den Anweisungen auf dem Bildschirm.

Hinweise:

• Während der Wiedergabe einer CD mit PBC sind die Tasten «GOTO« 17, «REPEAT« 25 und die Ziffernta-sten «1-0« ohne Funktion.
• Ist die PBC-Funktion aktiv, können Sie mit der Taste »RETURN« 29 zurück zum vorgen Menü schalten.
  Um die PBC Funktion abzuschalten, die Taste »MENU/PBX« 32 drücken. Auf dem Bildschirm erscheint »PBC OFF«. In thisem Fall wird die Wieder-gabe der Video-CD mit der Taste »II PLAY/PAUSE« 3/39 gestartet.

Standbild und Einzelbilder

Zum Betrachten eines Standbildes während der Wiedergabe die Taste »▶II PLAY/PAUSE« 3/39 drücken.

Bildschirm: PAUSE

Durch erneutes Drucken der Taste »▶II PLAY/PAUSE« 3/39 wird die Wiedergabe fortgesetzt.

Bildschirm: DVD Play

Durch wiederholtes Drucken der Taste «STEP« 40 entscheidiert jeweils das nastiest Einzelbild als Standbild.

Bildschirm: STEP

Durch Drücken der Taste »▶II PLAY/PAUSE « 3/39 wird die Wiedergabe fortgesetzt.

Zeitlupe

Um während des Standbildes oder der Wiedergabe auf Zeitlupe zu schalten, die Taste «SLOW» 42 drücken. Durch wiederholtes Drücken dieser Taste wird die Geschwindigkeit der Zeitlupe gewählt. Die Richtung wird in der Anzeigeeinheit 10 und am Bildschirm angezeigt.

Zeitlupe vorwärts:

Bildschirm: SF 1 SF 2 SF 3

Zeitlupe rückwärts (nur bei DVD-Video-CDs):

Bildschirm: SR1 SR2 SR3

Zum fortsetzen der Wiedergabe die Taste «SLOW« 42 so oft drücken bis PLAY erscheint oder die Taste «■I PLAY/PAUSE« 3/39 drucken.

Suchlauf

Um während der Wiedergabe eine bestimmte Stelle zuuchen, eine der Tasten «▲/» « 23 drücken. Der Suchlauf startet. Durch mehrmaliges Druppen wird die Suchgeschwindigkeit festgelegt. Der Ton ist damit stummgeschaltet. Die Suchlaufrichtung wird in der Anzeigeeinheit 10 und am Bildschirm angezeigt.

Suchlauf vorwärts:

Bildschirm: FF1 FF2 FF3 FF4

Suchlauf ruckwärts:

Bildschirm: FR 1 FR 2 FR 3 FR 4

Zum Fortsetzen der Wiedergabe die entsprechende Taste «▲/■» « 23 so oft drücken bis PLAY erscheint oder die Taste «II PLAY/PAUSE« 3/39 drucken.

Bild-Zoom Funktion

Während der Funktionen Wiedergabe, Standbild, Zeitlupe und Suchlauf haben Sie die Möglichkeit das Bild in mehreren Stufen zu vermögen (zoomen).

Drücken Sie hierzu mehrmals die Taste «ZOOM« 18.

Bildschirm: ZOOM 1 ZOOM 2 ZOOM AUS

Hinweis:

• Mit den Tasten «▲/▲/▼« 21 kann das gezoomte Bild auf dem Bildschirm verschoben werden.
  Abhängig von der eingelegten DVD oder Video-CD sind nicht immer alle Zoom Funktionen möglich
• Untertitel und Bildschirmeinblendungen können nicht gezoomt werden.

Wiederholfkunften

Während der Wiedergabe einer CD stehen folgende Wiederholfk Funktionen (REPEAT) zur Verfügung:

• Endloses Wiederholen aller Abschnittes eines Titels bez. Einer CD
  Endloses Wiederholen aller Titel einer CD
• Endloses Wiederholen eines einzelnen Abschnittes bzw. Titels einer CD
• Endloses Wiederholen einer bestimmten Passage /eines Abschnittes bzw. Titels einer CD

Drücken Sie während der Wiedergabe ein- oder mehrmals die Taste »REPEAT« 25. Hierbei haben Sie folgende Auswahlmöglichkeiten:

Wiedergabe einer DVD Video-CD:

Bildschirm:	Anzeige:	Funktion:
KAPITEL WIEDERHOLEN	RPT ONE	Wiederholen des derzeitigen Abschnittes
TITEL WIEDERHOLEN	RPT ALL	Wiederholen des gesamtten derzeitigen Titels
WIEDERHOLEN AUS	RPT OFF	Wiederholfunktion aus

Wiedergabe einer Video-CD

Bildschirm:	Anzeige:	Funktion:
WIEDERHOLEN EIN TITEL	RPT ONE	Wiederholen des derzeitigen Titels
WIEDERHOLEN ALLE TITEL	RPT ALL	Wiederholen aller Titel auf der CD
WIEDERHOLEN AUS	RPT OFF	Wiederholfunktion aus

Um eine bestimmte Passage eine Abschnittes bzw. Titels endlos zu wiederholen, wie folgt vorgehen: Am Anfang der gewünschten Passage die Taste «A-B« 26 drucken. Ist das Ende der Passage erreicht, die Taste «A-B« 26 nochmals drucken. In der Anzeige 10 erscheint:

Durch nochmaliges Drücken der Taste «A-B« 26 wird die Wiedergabe normal fortgesetzt.

Hinweis: Punkt A und Punkt B müssen innerhalb eines Titels liegen.

Sprache und Untertitel

Abhängig von der eingelegten DVD sind meinst mehrere Sprachen für den Ton und die Untertitel aufgezeichnet.

Während der Wiedergabe...

• Kann die Sprache des Wiedergabe-Tons durch mehrmaliges Drücken der Taste «LANGUAGE« 16 gewählt werden.
  Die Sprache der Untertitel durch mehrmaliges Drücken der Taste «SUBTITLE« 15 wahren.

Sind die verschiedene Sprachen des Tons nicht im gleichen Audioformat aufgezeichnet, wird durch Drücken der Taste «LANGUAGE« 16 gleichzeitig das Audioformat umgeschaltet. Die ist dann auch aus der Bildschirmeinblendung ersichtlich.

Hinweis:

Die Sprachwahl über die Tasten «LANGUAGE« und «SUBTITLE« ist nur bei DVDs möglich. Sind auf einer Video-CD mehrere Sprachen für den Ton verfügbar, können diese durch Drücken der Taste «AUDIO« 33 angewählt werden.

Jeweils eine bevorzugte Sprache für Ton und Untertitel kann im Menu VORZUGSEINSTELLUNGEN (Siehe Seite 23) festgelegt werden.

Wahl des Kamerawinkels

Enthält die CD Szenen, die mit entsprechenden Kamera-Blickwinkeln aufgezeichnet wurden, erscheint das in der Überschrift dargestellte Symbol und die Anzahl der verfügbaren Blickwinkel. (Vorausgesetz, die Info-Einblendung wurde im Menu GRUNDEINSTELLUNG in der Zeile ANGLE nicht abgeschaltet)

Durch mehrmaliges Drucken der Taste «ANGLE« 31 werden die verfügbaren Blickwinkel durchgeschaltet.

Beispiel:

Sonstige Wiedergabefunktionen

Wahl eines Abschnittes bei DVD-Video-CDs:

Meist bestehen die Titel einer DVD-Video-CD aus mehreren Abschnitten (CHAPTER). Zur Wahl des nachsten Abschnittes während der Wiedergabe die Taste »NEXT▶1/24 kurz drücken. Um zum vorhergehenden Abschnitt zurück zukehren die Taste «PREV« 1/24 kurz drücken.

Welcher Abschnitt (CHAPTER) angewählt ist, können Sie am Bildschirm verfolgen.

Wahl eines Titels bei Video-CDs:

Besteht der Inhalt einer Video-CD aus mehreren Titeln, kann während der Wiedergabe der{nachste und der vorhergehende Titel angewählt werden. Den{nachsten Titel durch Drucken der Taste NEXT 1/24 anwahlen. Um zum vorhergehenden Titel zurück zukehren die Taste PREV 1/24 kurz drucken.

Starten der Wiedergabe an einer bestimmten Stelle...

Für diese Funktion muss die Abspielzeit der gesuchten Szene besteht sein.

...bei eingelegter DVD-Video-CD:

Durch Drücken der Taste «GOTO« 17 erscheint die Einblendung von TITEL und KAPITEL. Diese können mit den Tasten «/» «21 angewählt werden. Mit den Ziffern-tasten «1-9« 19 werden Titel und Kapitel eingegeben. Nach Drücken der Taste «ENTER« 21 beginnt die Wiedergabe am Beginn des gewährten Kapitels.Wird jeder die Taste «GOTO« 17 nochmals gedrückt,erscheint die Zeitabfrage.Jetzt kann mit den Ziffernstaten «1-9« 19 die gewünschte Zeit eingegeben werden. Nach Drucken der Taste «ENTER« 21 beginnt die Wiedergabe an der eingestillten Abspielzeit.

...bei eingelegter Video-CD:

Durch Drücken der Taste GOTO « 17 entscheidt die Zeitabfrage.Jetzt kann mit den Zifferntasten 1 - 0 19 die gewünschte Zeit eingegeben werden. Die Wiedergabe an der eingestillten Abspielzeit beginnnt automatisch.

Anzeige der Wiedergabe-Infos:

Abhängig davon, welche Informationen auf der jeweiligen CD verfügbar sind, können diese durch mehrmaliges Drücken der Taste >DISPLAY « 34 abgerufen werden. Auf dem Bildschirm erscheinen beispiselsweise die Nummer des aktuellen Titels und des aktuellen Abschnitts, die gesamte Anzahl aller Titel und Kapitel/Abschnittte der CD sowie die entsprechenden Abspielzeiten von Titel, Abschnitt oder der CD.

Beispiel:

TITEL 01/03 KAPITEL 11 / 19
00:25:43 TI : 01 / 03 CH : 11 / 19

oder:

KAPITEL ABGESPIELT 00:25:43 TI : 01 / 03 CH : 11 / 19

Abspielen einer Musik-CD

Allgemeines zu Audio-CDs

Audio-CDs sind am folgenden Logo zu erkennen.

Audio-CDs enthalten ausschließlich Musikaufnahmen. Mit thisem Gerät können auch MP3 CDs abgespielt werden.

Das Gerät erkennt automatisch, ob eine normale Musik-CD oder eine MP3-CD eingelegt ist.

Hinweis:

• Das Gerät unterstützt MP3-Bit-Rate 32-320 kbit/s, variable Bit-Rate, mono/stereo.
• Es können CD-R CDs und CD-RW CDs abgespielt werden.
• Abgespielt werden können MP3-Titel in CD Mode 1 (ISO 96609), Mode 2XA und Multi Session.

Wiedergabe einer CD

Den DVD Receiver mit dem Schalter « POWER« 6 einschalten, die Taste « DVD« 28 drücken und eine Audio CD einlagen.

Durch die Auto-Play-Funktion startet der DVD Receiver sofort mit der Wiedergabe, wenn...

• beim Einsatz des DVD Receivers bereits eine CD eingelegt ist, oder
• die CD-Schublade geschlossen ist.

Befindet sich das Gerät im STOPP-Betrieb, zur Wiedergabe die Taste »▶II PLAY/PAUSE« 3/39 drücken. Die Anzeige 10 zeigt während der Wiedergabe den laufenden Titel und die bereits abgeschriebte Zeit an. Die Wiedergabe stoppt am Ende der CD automatisch.

Hinweis:

Bei MP3 CDs erfolgt die Anzeige des Titels 3-stellig.

Zum kurzen Unterbrechen der Wiedergabe die Taste » 4; PLAY/PAUSE « 3/39 drücken.

Durch Drücken der Taste »▶II PLAY/PAUSE« wird die Wiedergabe fortgesetzt.

Titelwahl und Suchlauf

Titelwahl:

Zur Wahl des nachsten Titels während der Wiedergabe die Taste «NEXT» 1/24 kurz drücken. Um zum Anfang des gerade laufenden Titels darüber zukehren, die Taste «PREV» 1/24 kurz drücken. Durch erneutes Drücken der Taste «PREV» wird der vorhergehende Titel angewählt.

Um einen Titel während der Wiedergabe direkt anzuwahlen mit den Zifferntasten «1-0« 19 den Titel eingeben. Bei der Wahl eines mehrstelligen Titels mit der Ta-ste «10« 19 zuerst die Zehnerstelle wahlen und anschließend mit «1-0« 19 die zweite Stelle eingeben.

Suchlauf:

Um während der Wiedergabe eine bestimmte Stelle zuuchen, eine der Tasten «▲/» « 23 drücken. Der Suchlauf startet. Durch mehrmaliges Drücken, wird die Suchgeschwindigkeit festgelegt. Der Suchlauf ist in 2 verschiedenen Geschwindigkeiten möglich. Die Suchlaufrichtung wird in der Anzeige 10 angezeigt.

Suchlaufvorwärts:

$$ \begin{array}{c c c c} & F & F & I \ \hline \text {A n z e i g e :} & \end{array} \quad \begin{array}{c c c c} & F & F & I \ \hline \text {F} & \end{array} $$

Suchlauf ruckwärts:

$$ \begin{array}{c c c c} & F \square & I \ \text {A n z e i g e :} & & & F \square \square \end{array} $$

Zum fortsetzen der Wiedergabe die Taste »II PLAY/ PAUSE « 3/39 drücken.

Hinweis:

Die Suchlauf-Funktion ist bei MP3 CDs nicht möglich.

Sonstige Wiedergabefunktionen

Anzeige der Spielzeit-Info's:

Auf dem Bildschirm und in der Anzeige 10 erscheint die Spielzeit der CD bzw. des Titels.

Durch mehrmaliges Drücken der Taste «DISPLAY« 34 während der Wiedergabe kann zwischen folgenden Anzeigen umgeschaltet werden.

bereits abgespielte Zeit des Titels.
noch verbleibende Spielzeit des Titels
bereits abgespielte Zeit der CD
- noch verbleibende Spielzeit der CD

Wiederholfoniumen:

Während der Wiedergabe einer CD stehen folgende Wiederholfk Funktionen (REPEAT) zur Verfügung:

endloses Wiederholen aller Titel einer CD
endloses Wiederholen eines einzelnen Titels einer CD
endloses Wiederholen einer bestimmten Passage eines Titels einer CD

Drücken Sie während der Wiedergabe ein- oder mehrmals die Taste «REPEAT« 25. Hierbei haben Sie folgende Auswahlmöglichkeiten:

Anzeige:	Funktion:
RPT - ONE	Wiederholen des derzeitigen Titels
RPT - ALL	Wiederholen aller Titel auf der CD
RPT - OFF	Wiederholfunktion aus

Um eine bestimmte Stelle endlos zu wiederholen, wie folgt vorgehen: Am Anfang der gewünschten Passage die Taste «A-B« 26 drücken. Ist das Ende der Passage erreicht, die Taste «A-B« 26 nochmals drücken. In der Anzeige 19 erscheint:

Durch nochmaliges Drucken der Taste »A-B« 26 wird die

Wiedergabe normal fortgesetzt.

Hinweis: Punkt A und Punkt B müssen innerhalb eines Titels liegen.

Programspeicher

Sie haben die Möglichkeit bis zu 99 Titel in frei währbarer Reihenfolge zu speichern und abzuspielen. Werden mehr als 99 Titel programmiert, erscheint in der Anzeige 10 der Schriftzug FULL.

Hinweis:

Bei MP3-CDs ist eine Titelprogrammierung nicht möglich.

1. Im Stopp-Betrieb wird durch Drücken der Taste «PROG« 27 in den Programmiermodus geschalte.

1. Mit den Zifferntasten 1 - 0 19 den gewünschten Titel eingeben. Dadurch ist dieser auf dem 1. Programmplatz gespeichert und der Speicher schaltet automatisch auf den 2. Programmplatz um.

1. Mit den Zifferntasten 1 - 0 19 die weiteren Titel ein-genben.

Hinweis: Bei der Wahl eines mehrstelligen Titels mit der Taste >>10 « zuerst die Zehnerstelle wahren und anschließend mit >>1-0 « 19 die zweite Stelle eingeben.

Sind alle Titel abgespeichert, zum Abspielen die Taste >>II PLAY/PAUSE « 3/39 drucken. Wenn die MEMORY-Anzeige leuchtet, kann die Programmierung durch Drucken der Taste >>II PLAY/PAUSE « 3/39 jederzeit nochmals abgespielt werden.

Löschen der Programmierung:

Befindet sich der CD Spieler in Stopstellung, wird durch Drücken der Taste « STOP « die gesamte Programmierung gelöscht. Der Schriftzug MEMORY erlischt. Durch Öffnen des Plattenfachs 8 wir die gesamte Programmierung ebenfalls gelöscht.

Sonderfunktionen

Nachfolgende Optionen im Menu GRUNDEINSTELLUNG können den individuellen Wünschen angepasst werden. Hierzu muss das Gerät eingeschaltet und im DVD Betrieb sein. Anhand folgender Tabelle konnen Sie überprüfen, welche Änderungen notwendig sind.

	Menüanzeige:	Werkseinst.:
Bildformat	BILDFORMAT	NORMAL / PS
Info Kamerawinkel	ANGLE	EIN
Bildschirmschoner	SCR Saver	AUS

Auswahlen des Bildformates:

Wahlen Sie mit den Tasten «▲/▼« 21…

NORMAL / PS, wenn ein 4:3 Fernsehgeber angeschlossen ist, das im "ZOOM"-Modus betreiben wird. Bei Wiedergabe einer 16:9 Sendung füllt das Bild den ganzen Bildschirm; Die Bildinformationen an den Seiten sind nicht mehr zu sehen.

NORMAL / LB, wenn ein normales 4:3 Fernsehgerät angeschlossen ist. Bei Wiedergabe einer 16:9 Sendung erschreiben am oberen und unteren Bildrand schwarze Balken.

WIDE 16:9, wenn ein 16:9 Fernsehgerät angeschlossen ist. Bei Wiedergabe von 16:9 Sendungen füllt das Fernsehbild den Bildschirm ganz aus.

Mit der Taste «ENTER« 21 die Einstellung bestätigten. Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

Hinweise:

• Am angeschlossenen Fernsehgerät muss die gleiche Bildformat-Einstellung gewählt sein.
• Ist auf der CD die Information für das gewählte Bildformat nicht vorhanden, erfolgt bei manchen CD's die Wiedergabe automatisch im normalen 4:3 Format. Aufdernfalls muss manuell ein anderes Bildformat ausgewählten werden.

Ein- bzw. Ausschalten der Kamerawinkel-Info:

Wahlen Sie mit den Tasten / 21

EIN, wenn die Info-Einblendung für Szenen mit entsprechenden Kamerawinkeln während der Wiedergabe am Bildschirm erschienen soll.

AUS, wenn diese Einblendung nicht erschinen soll.

Mit der Taste «ENTER« 21 die Einstellung bestätigten. Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

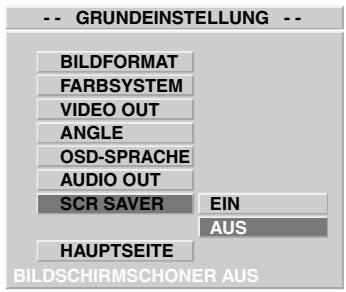

Ein- bzw. Ausschalten des Bildschirmschoners:

Wahlen Sie mit den Tasten «▲/▼« 21...
EIN, zum Einschalten des Bildschirmschoners und AUS, zum Ausschalten des Bildschirmschoners.

Mit der Taste «ENTER« 21 die Einstellung bestätigten. Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

Hinweis:

Ist der Bildschirmschoner eingeschaltet, erscheint dieser, sobald das CD-Laufwerk eine Minute in PAUSE- oder STOP-Stellung ist. Durch Drücken einer beliebigen Taste ist der Bildschirm wieder frei.

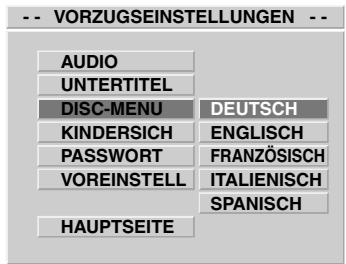

Vorzugseinstellungen (Sprache)

Im Menu VORZUGSEINSTELLUNGEN konnen für die Wiedergabe von DVDs und Video-CDs bevorzugte Einstellungen für die Sprache des Tones, der Untertitel und des CD-Menus vorgenommen werden.

Sprache des/der...	Menüanzeige:	Werkseinst.:
Wiedergabetons	AUDIO	DEUTSCH
Untertitel	UNTERTITEL	AUS
CD-Menüs	DISC-MENU	DEUTSCH

Hinweise:

• Um in das Menu VORZUGSEINSTELLUNGEN zu gelengen, muss das CD-Laufwerk in STOPP-Stellung sein.
• Sind auf der eingelegten CD die hier eingestillten Informationen nicht enthalten, wird automatisch eine andere Sprache gewählt.

Bevorzugter Wiedergabe-Ton (AUDIO)

SETUP MENU VORZUGSEINSTELLUNGEN AUDIO

Wahlen Sie mit den Tasten «▲/▼« 21 die bevorzugte Wiedergabesprache.

Mit der Taste «ENTER« 21 die Einstellung bestätigten. Durch Drücken der Taste « auf die linke Menüseite wechseln um weitere Einstellungen vorzunehmen. Oder das Menu mit der Taste « SETUP« 20 ausblenden.

Hinweis: Während der Wiedergabe kann die Sprache des Wiedergabe-Tons auch durch Drücken der Taste »LAN- GUAGE « 16 umgeschaltet werden.

Bevorzugte Sprache der Untertitel (Untertitel):

SETUP MENU VORZUGSEINSTELL. UNTERTITEL

Wahlen Sie mit den Tasten «▲/▼« 21 die gewünschte Sprache, oder AUS, um die Untertitelfunktion abzuschalten.

Mit der Taste «ENTER« 21 die Einstellung bestätigten. Durch Drücken der Taste « auf die linke Menüseite wechseln, um weitere Einstellungen vorzunehmen. Oder das Menu mit der Taste « SETUP« 20 ausblenden.

Hinweis: Während der Wiedergabe kann die Sprache der Untertitel auch durch Drücken der Taste «SUBTITLE« 15 umgeschaltet werden.

Bevorzugte Sprache des CD-Menus (DISC-MENU)

SETUP MENU VORZUGSEINSTELL. DISC-MENU

Wahlen Sie mit den Tasten «▲/▼« 21 die gewünschte Sprache. Mit der Taste «ENTER« 21 die Einstellung bestätigten und das Menu mit der Taste «SETUP« 20 ausblenden.

Kindersicherung

Funktionsweise der Kindersicherung:

Um Kinder vor dem Anschauen von Filmen zu schützen, die nicht für ihr Alter geeignet sind, enthalten manche DVDs und Video-CDs eine Codierung.

Auf einigen CDs sind sogar sogenannte «Ausweich-Szenen « hinterlegt. Ist eine «Altersbegrenzung« gewählt, werden automatisch die hinterlegten Szenen abgespielt. Ist die «Altersbegrenzung« so niedrig gewählt, dass der Inhalt der CD nicht mehr sinnvoll ist, kann die CD nicht abgespielt werden.

Ist die Kindersicherung nicht aktiv (ALLE) gewählt, konnen alle eingelegten CD-Platten abgespielt werden.

Hinweise:

-itte beachten Sie,dass nicht alle gefahrtdenden Filme mit dieser Codierung versehen sind.Prufen Sie die Schutzfunktion,bevor Sie sich daraufverlassen.
- Soll bei aktiver Kindersicherung eine entsprechend codierte DVD abgespielt werden, ist dies nur nach Eingabe des 4-stelligen Sicherungscodes möglich.

Festlegen bzw. Ändern des Sicherungscodes:

Der DVD-Receiver muss hierfür im STOPP Betrieb sein.

SETUP MENU VORZUGSEINSTELL. PASSWORT

Die Taste «ENTER« 21 drücken am Bildschirm erscheint die PASSWORD SEITE.

PASSWORT SEITE

Geben Sie nun mit den Zifferntasten «1-0« 19 zuerst Ihr ALTES PASSWORD (4-stelliger Zahlencode) ein. Als Werkseinstellung wurde hier «3308« festgelegt. Nun müssen Sie noch 2x ein NEUES PASSWORD eingeben.

Zum Speichern die Taste «ENTER« 21 drücken. Vorsichtshalber sollenn Sie sich ihren gewählten Sicherungscode notieren. Das Menu mit der Taste «SETUP« 20 ausblenden.

Hinweis:

Sollten Sie ihren Sicherungscode (PASSWORT) vergessen, können Sie these wie nachfolgend beschrieben auf »3308« zurücksetzen.

• Drücken Sie die Taste «ADJ/VOL+« 41 der Fernbedienung und halten Sie diese gedrückt.
• Drücken Sie nun die Taste «STEP« 40.
• Am Bildschirm erscheint jetzt die Einblendung PARENTAL CODE CANCELLED.

Kindersicherung ein- bzw. ausschalten:

Der DVD-Receiver muss hierfür im Stopp Betrieb sein.

SETUP MENU VORZUGSEINSTELL. KINDERSICH

Kindersich. Ohne Altergrenze
nur mit Erwachsenen Kinder unter 12 nur mit Erwachs.
Kinder unter 16 nur mit Erwachs.
→ Nicht unter 16 Jahren
nur für Erwachsene
keine Kindersicherung

Wahlen Sie mit den Tasten «▲/▼« 21 die erforderliche Einstellung für die Kindersicherung. Soll die Kindersicherung nicht aktiviert sein,itte ALLE wahlen.

Mit der Taste «ENTER« 21 die Einstellung bestätigten und mit den Zifferntasten «1-0« 19 den 4-stelligen Sicherungscode eingeben. Nochmals die Taste «ENTER« 21 drücken und das Menu mit «SETUP« 20 ausblenden.

Rücksetzen in Auslieferungszustand (RESET)

Durch Rücksetzen des Gerätes werden folgende Grund-einstellungen in den Auslieferungszustand zurückgesetzt.

	Menüanzeige:	Werkseinst.
Bildformat	BILDFORMAT	NORMAL/PS
TV-Standard	FARBSYSTEM	MULTI
Video-Ausgang	VIDEO OUT	CVBS
Info Kamerawinkel	ANGLE	EIN
Menüsprache	OSD-SPRACHE	DEUTSCH
Audio-Ausgang	AUDIO OUT	ANALOG
Bildschirmschoner	SCR SAYER	AUS
Audio-Modus	AUDIO MODE	STEREO
Dual-Ton	DUAL MONO	STEREO
Dynamik Kontrolle	DYNAMIC	8/8
Sprache Ton	AUZDIO	DEUTSCH
Sprache Untertitel	UNTERTITEL	AUS
CD-Menü	DISC-MENU	DETUSCH
Kindersicherung	KINDERSICH	ALLE
Lautstärke	VOLUME	6

Der DVD-Receiver muss hierfür im STOPP Betrieb sein.

SETUP MENU VORZUGSEINSTELL. VOREINSTELL

Mit der Taste « 21 RÜCKSETZEN anwahlen du mit der Taste « ENTER « 21 bestätigten. Nun das Gerät mit dem Netzschalter « POWER « 6 aus und wieder einschalten. Das Gerät befindet sich nun im Auslieferungszustand.

Hinweis:

Der Sicherungcode für die Kindersicherung wird durch Rücksetzen des Gerätes nicht zurückgesetzt.

Einstellen der automatischen Ausschaltzeit

Hier wird bei eingeschalteten Gerät in 10-Minuten-Schritten von 120 bis 10 Minuten der Zeitraum eingestellt, nachdem sich das Gerät in die Betriebsbereitschaft (Standby) schaltet.

Taste «SLEEP« 36 der Fernbedienung so oft drücken, bis die gewünschte Dauer in der Anzeigeeinheit 10 erschien (120-10 Minuten)

Bei aktiviertem Sleep-Timer erscheint der Schriftzug SLEEP in der Anzeige. Das Gerät schaltet nach der eingegebenen Zeit automatisch ab.

Um die noch verbleibende Zeit abzurufen, wird die Taste «SLEEP« gedrückt. Diese Zeit kann auch nachträglich noch verkürzt oder wieder abgeschaltet (00 Min) werden.

Spezielle Klangfunktionen

Einstellen des Audio-Modus

Nach einlegepter CD und vorhandenom Laufsprecher-system muss die erforderliche Einstellung des AUDIO MODE vorgenommen werden. Werkseitig wurde hier STEREO gewählt.

Wahlen sie mit den Tasten / 21 ...

STEREO, zur Wiedergabe von normalem Stereoton über die Frontlautsprecher und für Kopfhörerbetrieb.

VSS, zur Wiedergabe von 2-Kanal Virtual Surround.

PRO LOGIC, zur Wiedergabe von Dolby Pro Logic Surround Ton; d. h. der Dolby Pro Logic Decoder wird aktiviert.

5.1 CH, wenn die eingelegte CD in Dolby Digital oder DTS aufgezeichnet wurde.

LT/RT, zur Wiedergabe von 2-Kanal-Ton (zur späteren Decodierung durch den Dolby Pro Logic Decoder).

Mit der Taste «ENTER« 21 die Einstellung bestätigten. Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

Hinweise:

• Ist STEREO, VSS oder LT/RT gewählt, erfolgt keine Tonwiedergabe über Centerbox, Surroundlautsprecher und Subwoofer.
• Abhängig von der eingelegten CD ist es möglich, dass bei der Einstellung STEREO und LT/RT kein Ton zu horen ist; entsprechend die Einstellung korrigieren.
• Ob die Wiedergabe im gewählten Audio-Modus möglich ist, hängt immer von den verfügbaren Informationen auf der jeweiligen CD ab; entsprechende Angaben finden Sie auf der CD-Hülle.

Zeitverzögerung bei Center und Surround

Durch die vorhandenen Räumlichkeiten bedingt, ist es möglich, dass Centerbox und/oder die Surroundlautsprecher nicht optimal aufgestellt werden können. Um dennoch ein optimales Klangergebnis zu erhalten, kann für die Wiedergabe dieser Kanäle jeweils eine Zeitverzögerung (Delay-Time) eingestellt werden.

Centerbox:

Steht die Centerbox naher an der Hörerposition als die Frontlautsprecher, diese Differenz in Meter (m) mit den Tasten «▲/▼« 21 im Menu einstellen.

AnschlieBend REAR DELAY anwahlen oder mit der Taste >SETUP « 20 das Menu ausblenden.

Surroundloutsprecher

Stehen die Surroundlautsprecher naher an der Hörerposition als die Fronlautsprecher, ebenfalls diese Differenz in Meter (m) mit den Tasten «▲/▼« 21 im Menu einstellen. Anschließlich mit der Taste «SETUP« 20 das Menu ausblenden.

Bass-Modus-Einstellung

Verwenden Sie als Frontlautsprecher große Boxen (d. h. Boxen mit mehr Leistung) muss die Bass-Modus-Einstellung verändert werden.

Wahlen Sie mit den Tasten «▼« 21…

CONFIG 1, wenn Sie die mitgelieferten Satellitoboxen als Frontlautsprecher angeschlossen haben, bzw. die angeschlossenen Frontlautsprecher etwa denen entsprechen.

CONFIG 2, wenn Sie größere Lautsprecherboxen als Frontlautsprecher verwenden.

Mit der Taste «ENTER« 21, die Einstellung bestätigten. Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

Dual-Mono-Ton

Bei manchen Aufzeichnungen ist der Inhalt der rechten und der linken Tonspur entsprechlich. Beispielsweise können auf dem rechten Kanal der Originalton (evtl. english) und auf dem linken Kanal der Simultan Ton (evtl. deutsch) aufgezeichnet sein. Bei DUAL MONO kann die Wiedergabe dieser Kanale dem Bedarf angepasst werden.

Wahlen Sie mit den Tasten «▲/▼« 21…

STEREO, bei getrennter Wiedergabe bisher Kanäle (als "stereo").

L MONO oder R MONO, wenn die Wiedergabe des Linken oder des Rechten Tonkanals über beiden Frontlautsprecher erfolgen soll (z. B. bei getrennter Sprache).

MIX MONO, bei gemischter Wiedergabe beider Kanäle.

Mit der Taste «ENTER« 21 die Einstellung bestätigten. Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

Hinweis:

These Einstellung ist nur bei der Wiedergabe von Aufzeichnungen in Dolby Digital möglich.

Klang-Dynamik

In manchen Situationen ist es unangenehm, wenn der Ton sehr laut wird. Um dies zu verhindern, müssen die laustesten Stellen komprimiert werden. Ebenso sind oft auch sehr leise Passagen fast unhörbar und müssen daher in der Lautstärke etwas angehoben werden.

Dolby Digital ermitteligt these Anpassung durch die „Dynamic Range Control" (Dynamiksteuerung).

SETUP MENü → DOLBY DIGITAL → DYNAMIC

Wahlen Sie mit den Tasten «▲/▼« 21…

8/8 bis 1/8, wenn die Dynamikwerte voll, bzw. teilweise komprimiert werden sollen.

AUS, um diese automatische Steuerung abzuschalten.

Mit der Taste «ENTER« 21 die Einstellung bestätigten. Zum Ausblenden des Menüs die Taste «SETUP« 20 drücken.

Hinweis.

TheseinstellungistnurbederWiedergabevon AufzechnungenindolbyDigitalmoglich.

Pflege und Wartung

Reinigen der Komponenten

Den DVD-Receiver vor dem Reinigen ausschalten und den Subwoofer vom Netz trennen. Alle Komponenten mit einem feuchten Tuch, bzw. etwas Kunststoffreiniger reinigen. Lösungsmittel, Spiritus, Verdunnungen usw. können die Oberfläche der Geräte beschädigen.

Hinweise zur Compact-Disc (DVD-Video-CD, Video-CD, Audio-CD, MP3-CD)

Die CD stets in der Hülle aufbewahren und nur an den Kanten anfassen. Die in Regenbogenfarben schimmernde Oberfläche darf nicht berührt werden und sollte stets sauber sein. Kein Papier oder Klebeband auf die Etikettenseite der CD kleben. Die CD solle von praller Sonneneinstahrung und Wärmequellen wie Heizungen ferngehalten werden.

Ebenfalls darf eine CD nicht in einem direkt in der Sonne geparkten Wagen liegen, da die Innentemperatur im Wagen extrem hoch ansteigen kann. Die CD vor dem Abspielen mit einem Reinigungstuch reinigen. Es dürfen keine Lösungsmittel wie Benzin, Verdünnung oder sonstige im Handel erhältliche Reinigungsmittel verwendet werden.

Reinigen Sie die CD indemn Sie von der Mitte aus zum Rand hin geradlinig sauberwischen. Niemals kreisfürmig über die CD wischen.

Hinweise zum CD-Spieler

Wenn der CD-Spieler nicht benutzt wird, sollte die CD-Schublande 8 grundsätzlich geschlossen bleiben, damit der Mechanismus gegen Staub geschlossen ist.

Dennoch ist es möglich, dass die Linse durch Staub verschmutzt oder mit einem kaum sightbaren Film beschlossen. Dadurch kann das CD-System die eingelegte Disc nicht mehr abtasten. In diesen Fall muß die Linse von einem Fachmann gereinigt werden.

Wartung

Elektronische Baulelemente sind einem natürlichen Alterungsproze ausgesetzt. Die mechanischen Teile unterliegen dem üblichen Verschleiß. Ebenfalls können durch Staubpartikel im Inneren des Gerätes Fehlfunktionen, z. B. durch Verschmutzen der Laserlinse, hervorgerufen werden. Im Fall von Störungen ist der Fachhändler aufzusuchen. Verwenden Sie zum Transport des Gerätes nur die Originalverpackung.

Vorsicht!

Das Gerät arbeitet mit gefährlicher Spannung. Das Gerät dar auf der durch autorisierte Fachleute geöffnet werden. Alle Wartungs- und Servicearbeiten müssen von autorisierten Unternehmen durchgeführt werden. Unsachgemäß Reparaturen können den Benutzer des Gerätes in Lebensgefahr bringen.

Bei eigenmächtigen Eingriffen in das Gerät durch nicht autorisierte Personen erlischt der Garantieanspruch.

Hinweis:

Um im Kundendienstfall die Identifizierung Ihres Gerätes zu erreichtern, immer die Ident-Nr. vom Typenschild auf der Geräterückseite angegeben.

Der Hersteller übernimmt keine Verantwortung für Schäden, die durch unsachgemäß Wartungs- und Reparaturarbeiten Dritter entwickeln sind.

Bevor Sie den Techniker rufen…

Solle das Gerät Fehlfunktionen zeigen, muß nicht unbedingt ein Defekt vorliegen.itte überprüfen Sie anhand der nachfolgenden Ende, ob die Fehlfunktion nur an einer einfachen Ursache liegt. Offnen sie keinesfalls das Gehäuse, um einen Fehler zu untersuchen. Dadurch erlischt der Garantieanspruch und der Hersteller übernimmt keine Haftung.

Fehler	Mögliche Ursache	Fehlerbehebung
Keine Displayanzeignach dem Einsatzalten	·Netzkabel nicht korrekt eingesteckte·Keine Netzpannung an der Steckdose·Gerät nicht eingeschaltet	→Netzkabel überprüften→Netzspannung überprüften→Taste »POWER« 6 drücken
Kein Bild	·Fernsehgerät ausgeschaltet·Falser Kanal am Fernsehgerät·DVD-Spieler falsch angeschlossen oder Anschlusskabel defekt	→Fernsehgerät einschlalten→Richtigen Kanal einstellen (AV)→Anschluss überprüften, siehe Seite 8
Verzerrtes Bild	·CD verschmutztHinweis: gelegentlich kann eine leichte Verzerrung des Bildes auftreten, ohne dass eine Fehlfunktion besteht	→CD reinigen, siehe Seite 26Hinweis: Der DVD Receiver sollte direkt am Fernsehgerät angeschlossen sein; nicht über den Videorecorder
Verzerrtes Bild oder keine Farbe im DVD-Menu	·Farbsystem falsch eingestellt	→Taste »N/P« 35 mehrmals drucken
CD{lösst sich nicht abspielen	·falsche Seite eingelegt·CDverschmutzt·CDdefekt	→eingelegte CD überprüften, abzuspielende Seite muss nach unten zeigen→CD reinigen→andere CD ausprobieren
Kein Ton	·Lautstärke zu gering eingestellt oder Stummschaltung aktiv·Audio-Anschlüsse falsch hergestellt·Tonquelle falsch gewählt oder nicht ein-geschaltet·AUDIO MODE falsch eingestellt·Loutsprecherkabel nicht korrekt ange-schlossen	→Lautstärke mit den Tasten »ADJ/VOL. +/-«5/41 erhöhen→Anschlüsse prüften (siehe Seite 8-9)→Tonquelle prüften, ev. andere Wiedergabe-QUEA ausprobieren→Audio Modus umschaften (siehe Seite 25→Anschlüsse prüften (siehe Seite 8)
Kein Bildschirmenu wenn die CD Herausgenommen wird	·interner Sicherungsmechanismus aktiv	→Gerät mit der Taste »Power« 6 aus- und wieder einschlten
Gerät reagiert nicht oder falsch auf die Fernbedien-nung	·Gerät empfängt die Signale nicht·Batterien zu schwach·Fehlsignale durch Lichtquellen wie Leuchtstoffrähren, Energiesparlampen·Fehlsignale durch andere Fernbedienungen	→mögliche Hindernisse aus dem Weg räumen→Batterien überprüften und evtl. wechseln→Fremde Lichtquellen überprüften→Batterien aus fremden Fernbedienungen entfernen
Verzerrtes oder schwarz-weißes Bild bei DVD-oder Video-CD	·falsches Format der CD	→Format der CD anhand der Hülle überprü-fen. Dieses Gerät ist nur für PAL und NTSC geeignet
Kein Ton über Digitalaus-gang	·Falser Anschluß·Digitalausgang (AUDIO OUT) falsch eingestellt·Wahl des falschen Audioformates	→Anschlüsse überprüften; siehe Seite 8→Einstellungsmenü auflufen und digitalaus-gang (AUDIO OUT) umschaften, (siehe Seite 12-13)→Überprüften, ob das Audioformat der gewährten Audio-Sprache der Möglichkeit des Empfangsgerätes entspricht
Gerät reagiert nicht auf Tastendruck	·interner Sicherungsmechanismus aktiv	→Gerät mit der Taste »POWER« 6 aus- und wieder einschlten

Technische Daten

Lieferumfang:

DVD Spieler

Fernbedienung mit Batterien 2 x R03P AAA

Subwoofer

2 Frontlautsprecher

1 Centerbox

2 Surroundlautsprecher

SCART-Kabel

Video Kabel mit Chinch-Steckern gelb

Audio Kabel mit Chinch-Steckern rot und weiß

1 Kabel mit Chinch-Steckern schwarz

2 Loutsprecherkabel rot/schwarz für Frontlautsprecher

2 Loutsprecherkabel grau/schwarz für Surroundlautspr.

1 Loutsprecherkabel blau/schwarz für Centerbox

Antennenkabel

FM Wurfantenne

AM Rahmenantenne

20 Gummifübe für die Loutsprecherboxen

Bedienungsanleitung

Allgemein
Netzspannung		230 V, 50 Hz
Stromverbrauch		250 Watt
Stromverbrauch Standby		< 5 Watt
Lasertyp		Halbleiter AIGaAS
Wellenlänge Laser		650 nm
TV-Standard		PAL/NTSC
Bildaufösung	PAL	576 Linien
	NTSC	480 Linien
Digitale Kompression		MPEG 2

Video- und Audio-Daten
Video Ausgang		1 VSS an 75 Ohm
S-Video	Y	1 VSS an 75 Ohm
	C PAL	0,300 VSS an 75 Ohm
	C NTSC	0,286 Vss an 75 Ohm
Frequenzgang DVD		2 Hz – 22 kHz
Frequenzgang CD		2 Hz – 20 kHz
Klirrfaktor		0,01 %
Geräuschspannungsabstand		80 dB

MP3-Daten:
Datenrate (Bit-Rate)	32 kbit/s – 320 kbit/s
	Variable Bit-Rate
	Mono/stereo
Mögliche Datenträger	CDR 650/CDR 70
	CD-RW
Abspielbare Daten	CD Mode1 (ISO 96)
	CD Mode2XA
	MultiSession

Verständner/Tuner
Ausgangsleistung (Stereo)	2 x 25 Watt
Ausgangsleistung (Surround)	4 x 25 Watt
Leistung Aktiver Subwoofer	50 Watt
Lautsprecherausgang	4 Ohm
Kopfhörerbuchse	30-600 Ohm
UKW-Empfangsbereich	87,5-108 MHz
MW-Empfangsbereich	522-1620 kHz

Anschlüsse:
SCART	Euroconnector
Ausgang Video	Cinch
Ausgang S-Video	Hosiden
Digital Ausgang	IEC 958 für CDDA/LPCM
	IEC 1937 für MPEG 1,
	MPEG 2 und AC-3
Ausgang Audio R/L	Cinch 1x
Eingang Audio R/L	Cinch 2x
Antenne	FM 75 Ohm Koax
	AM Loop-Anschluß
Lautsprecher	5 Klemmterminals
Subwoofer	1 Cinch
Kopfhörer	6,3 mm Klinke

• Technische Änderungen vorbehalten

Index

Caution!

About DVD video CDs und video CDs

Cim valiasztasa bei video-CD esetén:

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neusten sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörns ^4 , die auf Material- oder Herstellungsehler berufen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken werden eine Veränderung der Garantiefrist, noch beginnnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kosten-loser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sieitte das Grundgerät in der Originalverpackung zusammen mit dem Kassenbon an ihren Handler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosten Umtausch des kompletten Gerätes. Wenden Sie sich in demsem Fallitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffeilen sind grundsätzlich kostenpflichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißeiten (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbediierung, Ersatzzahnbürsten, Sägebättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißeiten, fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit konnen Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführrt werden.

Service für unsere Haushaltsartikel

Verschleiße für Haushaltsartikel (soweit diese nicht vom Fachmann ausgewechselt werden müssen), Ersatzkannen, Staubsaugerfilterbeutel usw. konnen Sie mit Angabe des Geräteps unter folgender Telefon-Hotline bestellen:

02152/2006-888

Service für unsere Unterhaltungselektronik

Verschleibeile und Ersatzteile fur unsere Unterhaltungselektronik (soweit die- sene nicht vom Fachmann ausgeweischelt werden mussen) wie z. B. Fernbedienungen, Bedienteilklappen, Lautspricherblenden usw. konnen Sie mit Angabe des Geratetypus unter folgender Telefon-Hotline bestellen:

02152/2006-666

Für technische Fragen haben wir für Sie folgende e-mail-Adresse eingerichtet:

[e-mail]

Interessieren Sie sich für weitere Clatronic-Produkte? Besuchen Sie noch einmal unsere Homepage unter

www.clatronic.de oder www.clatronic.com

Auch ihre Bestellungen gehen wir ner unter o. g. Homepage-Adresse entgegen.
