Marke	ION
Modell	DIO PURELP
Produkttyp	Vinyl-Plattenspieler
Geschwindigkeiten	33 1/3, 45 und 78 U/min (Wählschalter)
Konnektivität	USB (Audioausgang) und RCA (Line-Ausgang)
Stromversorgung	Netzadapter im Lieferumfang
Plattenteller	Drehbar, mit Motor
Tonarm	Mit Hebel, Tonarmhalterung
Autostop	Ja, umschaltbar (automatischer Stopp am Plattenende)
45-U/min-Adapter	Inklusive, mit eigener Aufbewahrung
Slipmat	Inklusive (antistatische Matte)
Inklusive Software	EZ Vinyl/Tape Converter (CD)
Audioausgang	RCA Line-Pegel (nicht an Phono-Eingang anschließen)
Abtastnadel	Standard; 78-U/min-Nadel (ICT06rs78) separat erhältlich
Nadelschutz	Vor Gebrauch entfernen
Kompatibilität	Windows und Mac
Verwendung	Abspielen von Vinyl und Digitalisieren auf Computer

Häufig gestellte Fragen - DIO PURELP ION

Wie schließe ich den Plattenspieler an meinen Computer an?

Verwenden Sie das mitgelieferte USB-Kabel, um den USB-Anschluss des PURE LP mit einem USB-Anschluss Ihres Computers zu verbinden. Stellen Sie sicher, dass der Plattenspieler eingeschaltet ist und die Nadel auf der Platte liegt. Konfigurieren Sie dann den PURE LP in den Soundeinstellungen Ihres Computers als Standardaufnahmegerät.

Wie nehme ich meine Vinyls auf dem PC auf?

Legen Sie die Installations-CD der Software EZ Vinyl/Tape Converter ein und folgen Sie den Anweisungen. Verbinden Sie den Plattenspieler über USB, starten Sie die Anwendung und beginnen Sie mit der Wiedergabe der Schallplatte. Die Anwendung führt Sie durch die Einrichtung der Aufnahme und speichert die Dateien in Ihrer iTunes-Mediathek.

Welche Geschwindigkeit wähle ich für meine Platten?

Verwenden Sie den Geschwindigkeitswählschalter (33/45/78) am Plattenspieler. Die meisten LPs laufen mit 33 U/min, Singles und EPs mit 45 U/min und alte Platten mit 78 U/min. Für 78 U/min verwenden Sie eine spezielle 78-U/min-Abtastnadel (separat erhältlich).

Warum kommt kein Ton?

Überprüfen Sie, ob der Plattenspieler eingeschaltet ist, die Nadel richtig auf der Platte liegt und die Lautstärke des Computers oder der Lautsprecher ausreichend ist. Wenn Sie die RCA-Ausgänge verwenden, schließen Sie sie an einen Line-Eingang (nicht Phono) an. Wenn Sie USB verwenden, stellen Sie sicher, dass der PURE LP als Standardaufnahmegerät ausgewählt ist.

Wie stelle ich die Geschwindigkeit des Plattentellers ein?

Entfernen Sie unter dem Plattenspieler die entsprechende Gummikappe für die betreffende Geschwindigkeit. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schraube festzuziehen oder zu lösen und so die Geschwindigkeit anzupassen. Gehen Sie vorsichtig vor, um das Gerät nicht zu beschädigen.

Was tun, wenn die Platte vor dem Ende anhält?

Deaktivieren Sie die Autostop-Funktion mit dem Schalter am Plattenspieler. Dadurch dreht sich der Teller auch nach dem Ende der Platte weiter, nützlich für Aufnahmen von 45-U/min-Platten.

Kann ich den Plattenspieler direkt an Lautsprecher anschließen?

Ja, verwenden Sie das mitgelieferte RCA-Kabel, um die Line-Ausgänge des PURE LP an eine Stereoanlage oder Aktivlautsprecher anzuschließen. Achtung: Schließen Sie niemals an einen Phono-Eingang an, da das Signal Line-Pegel hat und den Phono-Vorverstärker beschädigen könnte.

Wie verwende ich den 45-U/min-Adapter?

Der 45-U/min-Adapter wird in einem dafür vorgesehenen Fach auf dem Plattenspieler aufbewahrt. Um ihn zu verwenden, setzen Sie ihn in die Mitte des Plattentellers, bevor Sie eine 45-U/min-Platte auflegen. Er sorgt dafür, dass die Platte richtig zentriert ist.

Wo finde ich die Software EZ Vinyl/Tape Converter?

Die Software wird auf einer Installations-CD mitgeliefert, die sich in der Verpackung befindet. Wenn Sie die CD verloren haben, können Sie sie von der Website www.ionaudio.com herunterladen, nachdem Sie Ihr Produkt registriert haben.

Was ist der Unterschied zwischen den RCA- und USB-Ausgängen?

Der RCA-Ausgang überträgt das analoge Audiosignal an eine Stereoanlage oder Lautsprecher. Der USB-Ausgang sendet das digitale Signal an einen Computer zur Aufnahme. Beide sind gleichzeitig aktiv, aber der USB-Ausgang kann nicht für die Wiedergabe vom Computer verwendet werden.

BEDIENUNGSANLEITUNG DIO PURELP ION

Kurzanleitung (Deutsch)

Vergewissern Sie sich, dass alle hier angeführten Komponenten in der Schachtel enthalten sind:

PURE LP
- Netzteil
- USB-Kabel
- 45 RPM Adapter
Vormontierte Slipmat
- Software-CD
Kurtzanleitung
- Sicherheitshinweise und Garantieinformationen

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.

Besuchen Sie www.ionaudio.com, um Ihr Produkt zu registrierten.

PURE LP an eine Stereoanlage oder an Aktivlautsprecher. Verbinden Sie sie nicht mit Phono-Eingänge; Die Cinch-Ausgänge des PURE LP sind Line-Verbindungen und können ein Gerät mit Phono-Eingänge beschädigten.

So Verwenden Sie PURE LP Mit Ihrlem Computer

Aufnahme

Sie können den ION EZ Vinyl/Tape Converter verwenden, um Musik mit ihrem Computer aufzunehmen. EZ Vinyl/Tape Converter speichert ihre Aufnahmen direkt in ihrer iTunes Bibliothek. Nachdem Sie ihre Schallplatten konvertiert haben, können Sie auf CD brennen oder auf tragbare Mediengeräte laden.

Zur Installation der Software legen Sie ein fach die mitgelieferte CD in ihren Computer ein und folgen den Anweisungen auf dem Bildschirm.

1. Wenn Sie EZ Vinyl/Tape Converter auf Ihr Computer installiert haben, verwenden Sie das mitgelieferte USB-Kabel, um den USB-Port des PURE LP mit einem freiem USB-Port Ihr Computers zu verbinden.
2. Um EZ Vinyl/Tape Converter auf Ihr Computer zu öffnen, wahren Sie Startmenu Alle Programme (Windows) oder das Anwendungen-Menu (Mac).
3. Befolgen Sie die Anweisungen auf dem Bildschirm, um ihre Aufnahme vorzubereiten. Wenn Sie aufgefondert werden, ihre Musik zu denen, bringen Sie den Tonarm des PURE LP über die Platte und starten die Wiedergabe.

Hinweis: Um sich eine Platte während der Wiedergabe anzuhoren, konnen Sie die Laufsprecher Its. Computers verwenden oder die Cinch-Ausgange des PURE LP an eine Stereoanlage oder Aktivlautsprecher einschieben. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgange des PURE LP sind LineVerbindungen und konnen ein Gerat mit Phono-Eingangen beschädigten.
4. Wenn Sie die Aufnahme beendet haben, haben Sie den PURE LP-Tonarm von der Platte und setzen ihren Rück in den Arm-Clip.

Besuchen Sie www.ionaudio.com/computer-optimization für weitere Informationen zur Optimierung Ihres Computers für Audio.

Wiedergabe

Sie konnen die Musik auf Ihr dem Computer über seine internen Laufsprecher oder über die angeschlossen Kopfhörer horen. (PURE LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Um eine Platte während der Wiedergabe anzuhören, konnen Sie die Laufsprecher Ihres Computers verwenden oder die Cinch-Ausgangene PURE LP an eine Stereoanlage oder Aktivlautsprecher anschließen. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgangene PURE LP sind Line-Verbindungen und konnen ein Gerat mit Phono-Eingangen beschädigten.

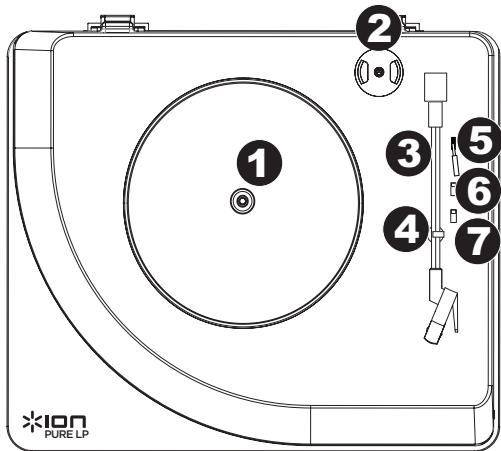

Funktionen

1. Plattenteller - Hier platzieren Sie ihre Schallplatte.
2. 45 RPM-Adapterhalterung - Sicher den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sieihnitte indiese Haltevorrichtung.
3. Tonarm - Der Tonarm kann mit der Hand oder durch Drücken des entsprechenden Hebels angehoben und abgesenkt werden.itte beachten Sie, dass der Tonarm aus der Ruhestellung (auf dem Arm-Clip) entfernt werden muss, damit der Drehtellermotor aktiviert wird. Wenn der Tonarm wieder in seine Ruheposition gebracht wird, schaltet sich der Motor des Drehtellers aus.
4. Arm-Clip - Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so entwickelt, dass er in der oberen Position bleibt, wenn er entsprirt ist.
5. Hebel - Hebt und senkt den Tonarm.
6. 33 / 45 / 78 RPM-Schalter* - Regelt die Geschwindigkeit (RPM) des Plattentellers.
7. Autostop-Schalter - Dieser Schalter schaltet Autostop an oder aus. Wenn

Autostop eingeschaltet ist, wird der Plattenteller zu rotieren begininnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte das Ende erreicht hat. (Wenn Autostop ausgeschelt ist, wird sich der Plattenteller immer und unabhängig von der Position des Tonarms drehen.)

Hinweis: Für die Wiedergabe von 78 RPM Schallplatten verwenden Sie idealerweise eine 78 RPM-Nadel (separatehältlich).Verwenden Sie fur 78 RPM Schallplatten ausschließlich 78 RPM-Nadeln. Kaufen Sie eine iCT06rs 78 Nadel auf ionaudio.com/ict06rs.

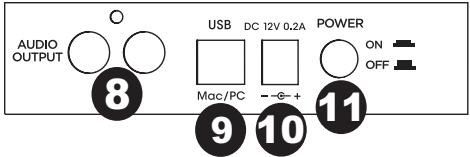

1. Cinch-Ausgang** - Die Audiosignale von einer Vinyl-Schallplatte, die gerade abgespielt wird, wird an diesen Line-Level-Koaxial-Ausgang gesendet. Diese darf nicht mit Phono-Level-Geräten verbunden werden.

Hinweis: Wenn Ihr Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der Regel auch für 45 RPM Schallplatten empfohlen.

1. USB-Audicausgang - Schlieben Sie Ihren Plattenspieler mit dem mitgelieferten USB-Kabel an Ihren Computer an. Die USB-Verbindung sendet das Audiosignal vom Plattenspieler an Ihren Computer.itte beachten Sie den Abschnitt So Verwenden Sie PURE LP Mit Ihr Computer in thism Handbuch fur weitere Informationen.
2. Stromversorgung-Verwenden Sie den mitgelieferten Adapter, umihn mit einer Steckdose zu verbinden.
3. Ein-/Ausschalter - Drücken Sie diese Taste, um PURE LP ein- oder auszuschalten.

WICTIG: Entfernen Sie die Kunststoffabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

*Bei Bedarf können Sie die Geschwindigkeit des Plattentellers. An der Unterseite der PURE LP, entfernen Sie die Gummi-Pads und ziehen/lösen der entsprechenden Schraube mithilfe eines herkömmlichen schraubendrehers anpassen.

**WARNUNG: Die Cinch-Ausgabe sind line-pegel.itte nur verbinden um linepegel Eingangen. Sie konnten beschädigen ihre Empfänger wenn Sie Verbindung Die Cinch-Ausgabe des PURE LP sind zu einem PhonoEingangen.

Fehlerbehebung

Wenn Sie Schwierigkeiten mit dem Produkt haben,lesen Sieitte die unter aufgeführten Schritte zur Fehlerbehebung und das mitgelieferte EZ Vinyl/Tape Converter Handbuch.

Wenn Sie auf einen Computer aufnehmen:

• Stellen Sie sicher, dass PURE LP eingescheltet und die Nadel auf der Schallplatte ist.
  o Stellen Sie sicher, dass PURE LP in Ihr Computer als standardmäßiges Aufnahmegerat ausgewählt ist (siehe Anleitung unter).
  O Wenn Sie die Laufsprecher His Computers verwenden, stellen Sie sich, dass diese Laufsprecher als standardmaßige Wiedergabe-Geräte His Computer ausgewählt sind (siehe Anleitung unter). Alternativ können Sie die Cinch-Ausgangene des PURE LP an eine Stereoanlage oder an Aktivlaufsprecher anschlieben. Verbunden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgangene des PURE LP sind Line-Verbindungen und konnen ein Gerät mit Phono-Eingängen beschädigten. (Hinweis: Die Cinch-Ausgangene überwachen das Signal vom Plattenspielier, nicht das Signal His Computers.)
• Stecken Sie auch das USB-Kabel, das den PURE LP mit Ihr Computer verbindet, zuerst ab und anschließend wieder ein.

Ich kann bei der Musikwiedergabe nichts horen:

• Wenn Sie Vinylplatten Spieler:

O Stellen Sie sicher, dass PURE LP eingeschaltet und die Nadel auf der Schallplatte ist.
o Verbinden Sie die Cinch-Ausgänge des PURE LP mit einer Stereoanlage oder mit Aktivautsprchem. (Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgänge des PURE LP sind Line-Verbindungen und können ein Gerat mit Phono-Eingangen beschädigten.)

• Wenn Sie Musik von ihrem Computer spielen:

Achten Sie darauf, dass die Lautstärke Ihres Musik-Players aufgedreht ist.
O Achten Sie darauf, dass die Lautstärke Ihres Computers aufgedreht ist.
Achten Sie daraufauf, dass die Lautsprecher Ihres Computers als standardmäßiges Wiedergabe-Gerat für Ihr Computer ausgewählt sind (siehe Anleitung unter). (PURE LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Wenn ich den Plattenspieler verwende, here ich ein Summen durch mein Laufsprecher, oder unseren Laptop

• Wenn Sie mit einem Laptop aufnehmen:
  o Bittervebinden Sie den Laptop an eine geerdete Stromquelle (3 polig)
• Wenn Sie über einen Lautsprecher spielen:
  -ritte verbinden Sie diesen mit einer geerdeten (3 poligen) Stromquelle.

Meine Schallplatte wird nicht mit der richtigen Geschwindigkeit wiedergegeben. Die Tonlage ist zu hoch oder zu tief:

Ostellen Sie sicher, dass der 33/45/78-Schalter für diese Schallplatte auf die entspruchende Geschwindigkeit eingestellt ist.
O Wen der 33/45/78-Schalter richtig eingestellt ist und die Geschwindigkeit immer noch nicht ganzt stimmt, gehen Sie folgendermaßen vor:

1. Heben Sie das Gummipolster mit der anzupassenden RPM-Geschwindigkeit auf der Unterseite des Pure LP ab, um es zu halten.
2. Drücken Sie die Gummidichtigung durch. Ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher fester an oder lösener Schraube ein weniger, um die RPM-Geschwindigkeit/genau abzustimmen.

So stellen sie die soundkarte ihres computers alsstandard-wiedergabegerät ein.

• Windows XP: Klicken Sie auf Startmenu Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Sound und Audiogeräte. Klicken Sie auf die Registerkarte Audio und wahlen unter Soundwiedergabe ihre Computer-Soundkarte als Standardgerät.
• Windows-Vista: Klichen Sie Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Hardware und Sound Ton. Klichen Sie auf die Registerkarte Wiedergabe und wahlen Sie ihre Computer-Soundkarte als Standardgerät aus.
• Windows 7: Wahlen Sie Startmenu Systemsteuerung Ton. Klichen Sie auf die Registerkarte Wiedergabe und wahren Sie ihre Computer-Soundkarte als Standarderäut aus.
• Mac: Klicken Sie auf das obere linke "Apfel"-Symbol und klichen dann auf Systemeinstellungen Ton. Klicken Sie auf die Registerkarte Ausgabe. Aus dem Menu wahlen Sie Interne Laufsprecher, wenn Sie die internen Computerlautsprecher verwenden oder Kopfhorer, wenn Sie Lautsprecher oder Kopfhorer verwenden, die über den 1/8"-Kopfhorerausgang an den Computer angeschlossen sind.

PURE LP Als Standard-Aufnahmegerät Einstellen

• Windows XP: Klichen Sie auf Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Sound und Audiogerte. Klichen Sie auf die Registerkarte Audio unter Aufnahme und wahlen Sie PURE LP als Standard-Gerät aus.
• Windows-Vista: Klichen Sie Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Hardware und Sound Ton. Klichen Sie auf die Registerkarte Aufnahme und wahlen Sie PURE LP als Standard-Gerat.
• Windows 7: Wahlen Sie ▷ Startmenu Systemsteuerung ▷ Ton. Klien Sie auf die Registerkarte Aufnahme und wahren Sie PURE LP als Standard-Gerät.
  Mac: Klicken Sie auf das obere linke "Apfel"-Symbol und klichen dann auf Systemeinstellungen Ton. Klicken Sie auf die Registerkarte Input. Wahlen Sie PURE LP Im Menu als Gerat aus.

BEVOR SIE DIESES PRODUKT EINSENDEN, Kontaktieren Sieitte ION Audio oder ihren Handler fur technischen Support. Die Kontaktinformationen finde Sie in den Sicherheitshinweisen, die thisem Produkt beiliegen.

www.ionaudio.com
