DIO PURELP - Vinyylisoitin ION - Ilmainen käyttöohje ja opas

Merkki	ION
Malli	DIO PURELP
Tuotetyyppi	Vinyylilevysoitin
Nopeudet	33 1/3, 45 ja 78 kierrosta/min (valitsin)
Liitännät	USB (audiolähtö) ja RCA (linjalähtö)
Virtalähde	Verkkolaite mukana
Levyalusta	Pyörivä, moottorilla
Luistivarsi	Ohjausvivulla, varrenpidike
Automaattinen pysäytys	Kyllä, kytkettävissä (automaattinen pysäytys levyn lopussa)
45 kierrosta/min sovitin	Mukana, omalla säilytyspaikalla
Alusta (antistaattinen matto)	Mukana
Mukana tuleva ohjelmisto	EZ Vinyl/Tape Converter (CD)
Audiolähtö	RCA linjataso (älä kytke phono-tuloon)
Neula	Vakio; 78 kierrosta/min neula (ICT06rs78) myydään erikseen
Neulasuojus	Poista ennen käyttöä
Yhteensopivuus	Windows ja Mac
Käyttö	Vinyylien toisto ja digitointi tietokoneelle

Usein kysytyt kysymykset - DIO PURELP ION

Miten levysoitin kytketään tietokoneeseen?

Käytä mukana tulevaa USB-kaapelia liittääksesi PURE LP:n USB-portti tietokoneen USB-porttiin. Varmista, että levysoitin on päällä ja neula on levyn päällä. Määritä sitten PURE LP oletusäänityslaitteeksi tietokoneen ääniasetuksissa.

Miten vinyylini tallennetaan PC:lle?

Aseta asennus-CD EZ Vinyl/Tape Converter -ohjelmistosta ja seuraa ohjeita. Kytke levysoitin USB:llä, käynnistä sovellus ja aloita vinyylin toisto. Sovellus opastaa tallennuksen asetusten määrittämisessä ja tiedostojen tallentamisessa iTunes-kirjastoosi.

Mikä nopeus valita levyille?

Käytä nopeusvalitsinta (33/45/78) levysoittimessa. Useimmat LP:t pyörivät 33 kierrosta/min, single- ja EP-levyt 45 kierrosta/min, ja vanhat levyt 78 kierrosta/min. 78 kierrosta/min levyille käytä erityistä 78 kierrosta/min neulaa (myydään erikseen).

Miksi ääntä ei kuulu?

Tarkista, että levysoitin on päällä, neula on kunnolla levyn päällä ja tietokoneen tai kaiuttimen äänenvoimakkuus on riittävä. Jos käytät RCA-lähtöjä, kytke ne linjatuloon (ei phono). Jos käytät USB:tä, varmista, että PURE LP on valittu oletusäänityslaitteeksi.

Miten levyalustan nopeutta säädetään?

Levysoittimen alla, poista kyseistä nopeutta vastaava kumikansi. Käytä ristipääruuvimeisseliä kiristääksesi tai löysätäksesi ruuvia nopeuden säätämiseksi. Tee tämä varovasti laitteen vahingoittumisen välttämiseksi.

Mitä tehdä, jos levy pysähtyy ennen loppua?

Poista Autostop -toiminto käytöstä levysoittimen kytkimellä. Tämän ansiosta levyalusta jatkaa pyörimistä levyn päätyttyä, hyödyllinen 45 kierrosta/min levyjen tallennuksessa.

Voinko kytkeä levysoittimen suoraan kaiuttimiin?

Kyllä, käytä mukana tulevaa RCA-kaapelia liittääksesi PURE LP:n linjalähdöt stereolaitteistoon tai vahvistimiin. Huomio: älä koskaan kytke phono-tuloon, koska signaali on linjatasoinen ja saattaa vahingoittaa phono-vahvistinta.

Miten 45 kierrosta/min sovitinta käytetään?

45 kierrosta/min sovitin säilytetään levysoittimen omassa paikassa. Käyttääksesi sitä, aseta se levyalustan keskelle ennen 45 kierrosta/min levyn asettamista. Se keskittää levyn oikein.

Mistä EZ Vinyl/Tape Converter -ohjelmisto löytyy?

Ohjelmisto toimitetaan asennus-CD:llä pakkauksessa. Jos olet hukannut CD:n, voit ladata sen sivustolta www.ionaudio.com rekisteröityäsi tuotteesi.

Mikä on RCA- ja USB-lähtöjen ero?

RCA-lähtö välittää analogisen audiosignaalin stereolaitteistoon tai kaiuttimiin. USB-lähtö lähettää digitaalisen signaalin tietokoneelle tallennusta varten. Molemmat ovat aktiivisia samanaikaisesti, mutta USB-lähtöä ei voi käyttää tietokoneen toistoon.

KÄYTTÖOHJE DIO PURELP ION

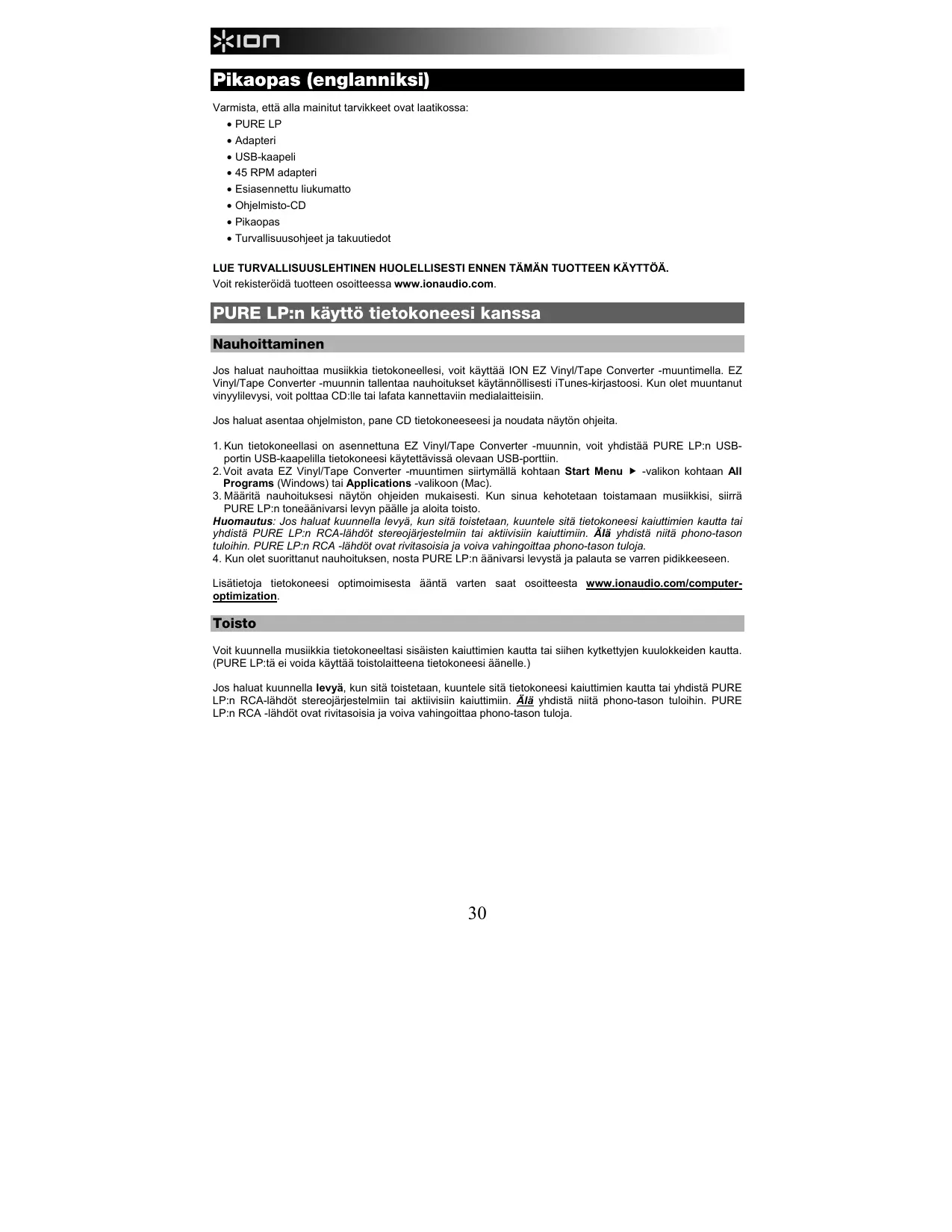

Pikaopas (englanniksi)

Varmista, etta alla mainitut tarvikkeet ovat laatkossa:

PURE LP
- Adapteri
USB-kaapeli
45 RPM adapteri
- Esiasennetttu liukumatto
- Ohjelmisto-CD
- Pikaopas
- Turvallisuusohjeet ja takuutiedot

LUE TURVALLISUUSLEHTINEN HUOLELLISESTI ENNEN TÄMÄN TUOTTEEN KÄYTTÖA.

Voitrekisteroida tuotteen osoitteessa www.ionaudio.com.

PURE LP:n käytto tietokoneesi kanssa

Nauhoittaminen

Jos haluat nauhoittaa musikkia tietokoneellesi, voit kayttäION EZ Vinyl/Tape Converter -muuntimella. EZ Vinyl/Tape Converter -muunnin tallenta aauhoitukset kaytannollisesti iTunes-kirjastroosi. Kun olet muuntanut vinyllievysi, voit poltaa CD:Ile tai lafata Kannettaviin medialaitteisiin.

Jos haluat asentaa ohjelmiston, pane CD tietokoneeseesi ja noudata nayton ohjeita.

1. Kun tietokoneellasi on asennettuna EZ Vinyl/Tape Converter -muunnin, voit yhdistäa PURE LP:n USB-portin USB-kaapelilla tietokoneesi käytettävissä olevaan USB-porttiin.
2. Voit avata EZ Vinyl/Tape Converter -muuntimen siirtymällä kohtaan Start Menu -valikon kohtaan All Programs (Windows) tai Applications -valikoon (Mac).
3. Maarita nauhoituksesi nayton ohjeiden mukaisesti. Kun sinua kehotetaan toistamaan musikkisi, siirrPURE LP:n toneaainivarsi levyn paallee ja aloita toisto.

Huomautus: Jos haluat kuunnella levya, kun sita toistetaan, kuuntele sita tietokoneesi kaiuttimien kautta tai yhdista PURE LP:n RCA-lahdət stereojarjestelmiin tai aktivisin kaiuttimin. Alä yhdista niita phono-tason tuolihin. PURE LP:n RCA-lahdət ov rivatasoisia ja voiva vahingoittaa phono-tason tuolja.
4. Kun olet suorittanut nauhoituksen, nosta PURE LP:n aanivarsi levysta ja palauta se varren pidikkeseen.

Lisātietajo tietokoneesi optimoimisesa äntä varten saat osoitteesta www.ionaudio.com/computer-optimization.

Toisto

Voit kuunnella musikkia tietokoneeltasi sisäisten kaiuttimien kautta tai sihen kytkettyjen kuulokkeiden kautta. (PURE LP:tä ei voida käytta toistolaitteena tietokoneesi äanelle.)

Jos haluat kuunnella levyä, kun sita toistetaan, kuuntele sita tietokoneesi kaiuttimien kautta tai yhdistä PURE LP:n RCA-lahdöt stereojärestelmiin tai aktiviisin kaiuttimi. Åla yhdistä niitä phono-tason tuloihin. PURE LP:n RCA -lahdöt ovat rivitasoisia ja voiva vahingoittaa phono-tason tuloja.

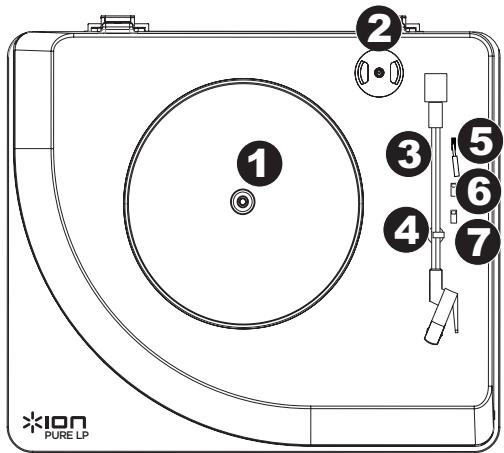

Ominaisuudet

1. Levylautanen - Pane levysi tahan.
2. 45 RPM adapteriteline - Teline mukana toimitetulle 45 RPM adapterille. Kun et kāytä adapteria, pane se tāhān telineeseen.
3. Åänivarsi - Åänivarsi voidaan nostaa ja laskaea kasin tai painamalla nosto-/laskukahvaa. Huomaa, etta aänivarsi tayty sirta poss lepoasennosta (varren pidikkeess), jotta kaantopoyd an moottori aktivoituu. Kun aänivarsi on asetetu takaisin lepoasentoon, kaantopoyd an moottorin aktiviointi poistuu.
4. Varren pidike - Tämä erityisesti muotoiltu varren pidike pitäa aäniviren paikoillaan, kun se on levossa tai kun se ei ole käytössa. Varren pidike on rakennettu niin, etta se pysyy ylaasennossa lukitsemattomana.
5. Nosta / Laske kahvaa - Nostaa ja laskee aanivartta.
6. 33/45/78-kytkin* - Tāmān kytkimen avulla hallitaan kāantöpóydan levylautasen kierrosnopeutta.

Huomautus: Kun toistat 78 RPM - vinyllievyjä, saat parhaat tulokset kayttamälla

78-neulaa (ostettavissa erikseen). Käytä 78 RPM -vinyllilevyjen kanssa vain 78-neulaa. Voit ostaa iCT06rs 78-neulan osoitteesta ionaudio.com/ict06rs.

1. Automaattinen pysäytysktykin - Tämä kytkin kytkee automaattisen pysäytkyksen pääle tai pois päälä. Kun automaattinen pysäytysktykin on pääll, levylautanen alkaa pyöirä, kun aänivarsi sijoitetaan levyn päälle. Selakka pyörimista, kun levy on toistettu loppuun. (Kun automaattinen pysäytys on pääll, levylautanen pyörii aina aänivarren asennosta huolimatta.)
   Huomautus: Jos vinyililevy pysahty ennen kuin se on toistanut musiikin loppuyn, kytke Autostop off-asentoon talle levyll. Tata suositellan yleiseesti 45 RPM -levyille.

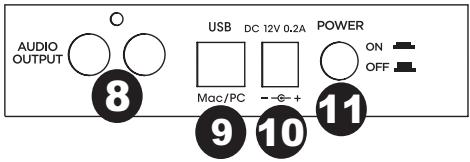

2. RCA-lähtö** - Vinylilevyn toistosta syntyvä aani lahetetäan tähän rivtason koaksiaaliäänlähtöön. Tata ei saa yhdistäa phono-tason laitteisiin.
3. USB-aänlalto - Kytke kaantöpyta tietokoneeseen mukana toimitetulla USB-kaapelillla. USB-yhtes lahettä aaanta kaantöpydälta tietokoneeseesi. Katso tiedot tāmān kāytöppaan kohdasta Pure LP:n kāytö tietokoneen kanssa.
4. Virta - Yhdistä seinäpistokkeeseen mukana toimitetulla adapterilla.
5. Virtapainike - Kytke PURE LP päälle/pois päältä painamalla tätä painiketta.
6. Voit tarvittaessa sataa käntöpydān lautasen nopeutta. Poista kumipehmusteat PURE LP:n alapuolelta ja kiristäloysytä asianmukainen ruvu ruuvimeissellila.
   **VAROITUS: RCA-lahdöt ovat LINE-tasa. Yhdista vain naihin LINE-tason tuloihin. Voit vahingoittaa vastaanotinta, jos yhdistat LINE-tason laitteen PHONOTason tuloon.

TÄRKEÄ: Irrota muovinen patruunan suoja (neulan suoja) ennen kuin käytät käntöpöytä.

Vianmaäritys

Jos vaikeuksia ilmenee, katso alla olevat vianmärityssvaiheet sekä tämän tuotteen mukana toimitetun EZ Vinyl/Tape Converter -muuntimen vianmärityssvaiheet.

Jos nauhoitat tietokoneelle:

Varmista,etta PURE LP on paallä ja neula on levyn paallä.
Varmista, etta PURE LP valitaan tietokoneen oletusnauhoituslaitteekski (katso ohjeet alla).
o Jos kuuntelet tietakoneesi kaiuttimien kautta, varmista, etta kyseiset kaiuttimet valitaan tietakoneesi oletustostilaiteeksii (katso ojehtaia). Vaittohtoisesti voit yhdistaa PURE LP:n RCA-tulot stereojärestelmaa t ai aktivisir kaiuttimi. Ala yhdistaa niitta phono-tason tuloihin. PURE LP:n RCA -lhdod ovat rivitsaisia ja voivat vahingoiittaa phono-tason tuloja.

(Huomautus: RCA-lahdó tarkkailev katätnöpóydasta tulevaa signaialia, ei tietokoneella tulevaa signaialia.)

O Irrota ja kiinnitA PURE LP:n tietokoneeseen yhdistav USB-kaepeli uudelleen.

En kuule äntä, kun toistan musikkia:

• Jos toistat musiikkia vinyllilevltä:

Varmista,etta PURE LP on paallja ja neula on levyn paalla.
O Yhistà PURE LP:n RCA-tulol stereojaréstelmaan tai aktiviin kaituiim. (Aydhdsta niña phono-tason tulohin. PURE LP:n RCA-lahdóv oat rivitasoia ja voiva vahingoitta ana phono-tason tuloa.)

• Jos toistat musiikkia tietokoneelta:

Varmista,ettaohjelmiston musiikin toistolaitteen aanenvoimakkuus on paall.
Varmista,etta tetokoneen aanenvoimakkuus on paall.
O Varmista, etta tietokoneen kaiitmted valaan tietokoneen oletustostolaitteekski (katso ohejt alla). (PURE LP:ta e i voida kayttaa toistolaitteena tietokoneesi aansele.)

Kuulen huminaa kaiuttimista tai kannettavalta tietokoneelta, kun käytän käantöpytä:

• Jos nauhoitat kannettavaan tietokoneeseen:
  ○ Yhdistä kannettava tietokone maadoitettuun virtalähteseen (3 sakaraa)
• Jos toistat kaiuttimen kautta:
  ○ Yhdistä maadoitettuun (3 sakaraa) virtalähteeseen.

Levyni ei toista oikealla nopeudella. Sen savelkorkeus on lian korkae tai liian matala:

Varmista,etta levysi 33/45/78-kytkin on märitetty oikealle nopeudelle.
O Jos 33/45/78-kytkin on märitetty oikein ja nopeus on yha hieman vaarin, toimi seuraavasti:

1. Etsi PURE LP:n alapuolelta kumiphehmste hierroslukunopeudella, jota haluat saataa. Poista kumiphehmste varovasti nestamalla sita.
2. Työnnä kumitiivisteen lapi ja hienosäddö kierroslukunopeutta kiristamälla tai lösyttämllä ruuvia ristipäameisselillä.

Tietokoneesi äänikortin märittäminen oletustoistolaitteeks

• Windows XP: Napsauta Start Menu (Käynnistä-vallikko) Control Panel (Ohjauspaneeli) (tai Settings (Assetukset) Control Panel in Classic View (Ohjauspaneeli Perinteisessä naskymässä). Sound and Audio Devices (Äänilaitteet). Napsauta Audio (Ääni) -valilehtea ja valitse Sound playback (Äänen toisto) -kohdan alta tietokoneesi aänikortti oletuslaitteekski.
• Windows Vista: Napsauta Start Menu (Käynnistä-vallikko) Control Panel (Ohjauspaneeli) (tai Settings (Assetuket)) Control Panel in Classic View (Ohjauspaneeli Perinteisesa nakymssa) Harware and Sound (Laiteisto ja aani) Sound (Äani). Napsauta Playback (Toisto) -valilehteä ja valitse tietokoneesi änkortti oletuslaitteeks.
• Windows 7: Napsauta Start Menu (Käynnista- valikko) Control Panel (Ohjauspaneeli) Sound (Ääni). Napsauta Playback (Toisto) -valilehtea ja valitse tietokoneesi aänikortti oletuslaitteeksi.
  Mac: Napsauta vasemman yåkulman apple-kuvaketta ja napsauta tãmãn jälkeen System Preferences (Järjestelmän ominaisuudet) ▷ Sound (Ääni). Napsauta Output (Lähtö)-valilehtea. Valitse valikosta Internal Speakers (Sisäiset kuiuttimet), sos kayṭat tietakoneesi sisäisä kaiutlimia tai valitse Headphones (Kuulokkeet), sos kayṭat tietakoneen 1/8"-kuulokeliitäntään liitetjä kaiutlimia tai kuulokkeita.

PURE LP:n määrittäminen oletusnauhoituslaitteeksj

• Windows XP: Napsauta Start Menu (Käynnistä-valikko) Control Panel (Ohjauspaneeli) (tai Settings (Assetukset) Control Panel in Classic View (Ohjauspaneeli Perinteisessä naskymassa).Sound and Audio Devices (Aänilaiteet).Napsauta Audio (Äni) -valilehtea ja valitse Sound playback (Äänen toisto)-kohdan alta PURE LP oletuslaitteksi.
• Windows Vista: Napsauta Start Menu (Käynnistä-vallikko) Control Panel (Ohjauspaneeli) (tai Settings (Assetuket)) Control Panel in Classic View (Ohjauspaneeli Perinteisse sna kymmässä) Hardware and Sound (Laitteisto ja aani) Sound (Ääni). Napsauta Playback (Toisto) -valilehtea ja valitse PURE LP oletuslaitteeks!.
• Windows 7: Napsauta Start Menu (Käynistä-valikko) Control Panel (Ohjauspaneeli) Sound (Ääni). Napsauta Recording (Nauhoitus)-valilehtea ja valitse PURE LP oletuslaitteeksii.
  Mac: Napsauta vasemman yläkulman apple-kuvaketta ja napsauta tämän jälkeen System Preferences (Järjestelmän ominaisuudet) ▷ Sound (Ääni). Napsauta Input (Tulo)-valilhetea. Valitse PURE LP valikosta laitteekski.

ENNN KUIN PALAUTAT LAITETTA, pyyä tekniä tukea ION Audio -yhtiösta tai vähittäismyyjaltäsi.

Yhteystiedot lorytvat taman tuotteen mukana toimitetusta turvallisuuslehtisesta.

www.ionaudio.com

Specifications

Power: 12V DC, 0.2A, center pin-positive, tip-negative
