PURE LP - Levytsoitin ION - Ilmainen käyttöohje ja opas

Tuotetyyppi	Levysoitin
Merkki	ION
Malli	PURE LP
Nopeudet	33, 45 ja 78 rpm (valitsin)
Automaattinen pysäytys	Kyllä, ON/OFF-kytkimellä
Audiolähtö	RCA-linjatasosignaali (älä kytke fonosisääntuloon)
USB-lähtö	Kyllä, tietokoneeseen liittämistä varten
45 rpm -sovitin	Mukana, säilytys levylautasella
Virtalähde	Verkkovirtasovitin mukana
Nopeudensäätö	Ruuvit kumityynyjen alla
Neula	Kapseli irrotettavalla neulansuojalla
Yhteensopivat levyt	33, 45, 78 rpm (78-kierroksisille käytä erikoiskärkeä iCT06rs78)
Tallennus	USB:n kautta tietokoneelle EZ Vinyl/Tape Converter -ohjelmalla
Pakkauksen sisältö	PURE LP, virtalähde, USB-kaapeli, 45 rpm -sovitin, alusmatta, ohjelmisto-CD, pikaopas, turvallisuusohjeet
Lisäominaisuudet	Toistovarsi ohjausvivulla, varren lukitus, sovittimen säilytys, virtakytkin
Ohjelmistoyhteensopivuus	Windows ja Mac (EZ Vinyl/Tape Converter)
Turvallisuusohjeet	Lue ennen käyttöä; takuu mukana

Usein kysytyt kysymykset - PURE LP ION

Kuinka tallentaa musiikkia vinyyliltä tietokoneelle?

Asenna ensin EZ Vinyl/Tape Converter -ohjelma mukana tulleelta CD-levyltä. Liitä PURE LP tietokoneeseen mukana tulleella USB-kaapelilla. Käynnistä ohjelma ja noudata näytön ohjeita, aseta sitten neula levylle tallennuksen aloittamiseksi. Kun tallennus on valmis, nosta toistovarsi.

Miksi ääntä ei kuulu, kun soitan levyä?

Varmista, että PURE LP on päällä ja neula on hyvässä kosketuksessa levyyn. Liitä RCA-lähdöt stereolaitteistoon tai kaiuttimiin (huom: lähdöt ovat linjatasolla, älä kytke niitä fonosisääntuloon). Jos kuuntelet tietokoneen kautta, varmista, että äänenvoimakkuus on riittävä ja PURE LP on valittu oletustallennuslaitteeksi.

Kuinka säätää levylautasen pyörimisnopeutta?

Poista varovasti kumityyny PURE LP:n päältä vastaavan nopeuden (33, 45 tai 78 kohdalta, jota haluat säätää. Aseta ristipääruuvimeisseli paljastuneeseen ruuviin ja kiristä tai löysää nopeuden korjaamiseksi. Käytä referenssilevyä tai stroboskooppia tarkistamiseen.

Mitä tehdä, jos levy pysähtyy ennen loppua?

Poista Automaattinen pysäytys -toiminto käytöstä asettamalla kytkin OFF-asentoon. Tämä antaa levylautasen pyöriä myös levyn päätyttyä, mikä on usein tarpeen 45 kierroksen levyille tai lyhyemmille levyille.

Voinko käyttää omia kaiuttimiani PURE LP:n kanssa?

Kyllä, voit liittää PURE LP:n RCA-lähdöt stereolaitteistoon tai aktiivikaiuttimiin. Huom: lähdöt ovat linjatasolla, älä kytke niitä fonosisääntuloon, sillä se voi vahingoittaa laitteitasi.

Kuinka asentaa EZ Vinyl/Tape Converter -ohjelma?

Asenna asennus-CD tietokoneeseen. Windowsissa mene Käynnistä > Kaikki ohjelmat; Macissa mene Sovellukset. Noudata näytön ohjeita. Asennuksen jälkeen liitä PURE LP USB:n kautta ja käynnistä ohjelma aloittaaksesi.

Mitä neulan kärkeä käyttää 78 kierroksen levyille?

Käytä 78 kierroksen levyille erikoiskärkeä iCT06rs78 (myydään erikseen). Älä käytä tavallista kärkeä, sillä se voi vahingoittaa levyjä tai aiheuttaa huonoa äänenlaatua.

Miksi tallennuksen aikana kuuluu huminaa?

Humina johtuu usein riittämättömästä maadoituksesta. Liitä tietokone tai kaiuttimet maadoitettuun pistorasiaan (3-napainen). Varmista myös, että USB- ja RCA-kaapelit on liitetty kunnolla ja etäällä häiriölähteistä.

Kuinka asettaa PURE LP oletustallennuslaitteeksi?

Windowsissa: mene Ohjauspaneeli > Ääni > Tallennus-välilehti, valitse PURE LP oletuslaitteeksi. Macissa: mene Järjestelmäasetukset > Ääni > Tulo-välilehti, valitse PURE LP. Varmista, että olet asentanut tarvittavat ajurit.

Mitä tehdä, jos neula hyppii tai ääni on vääristynyt?

Tarkista, että levy on puhdas ja suora. Puhdista neula pehmeällä harjalla. Varmista, että toistovarsi on hyvin tasapainotettu ja painovoima on oikea (ei säädettävissä tässä mallissa, mutta tarkista ettei ole esteitä). Jos ongelma jatkuu, vaihda neulan kärki.

KÄYTTÖOHJE PURE LP ION

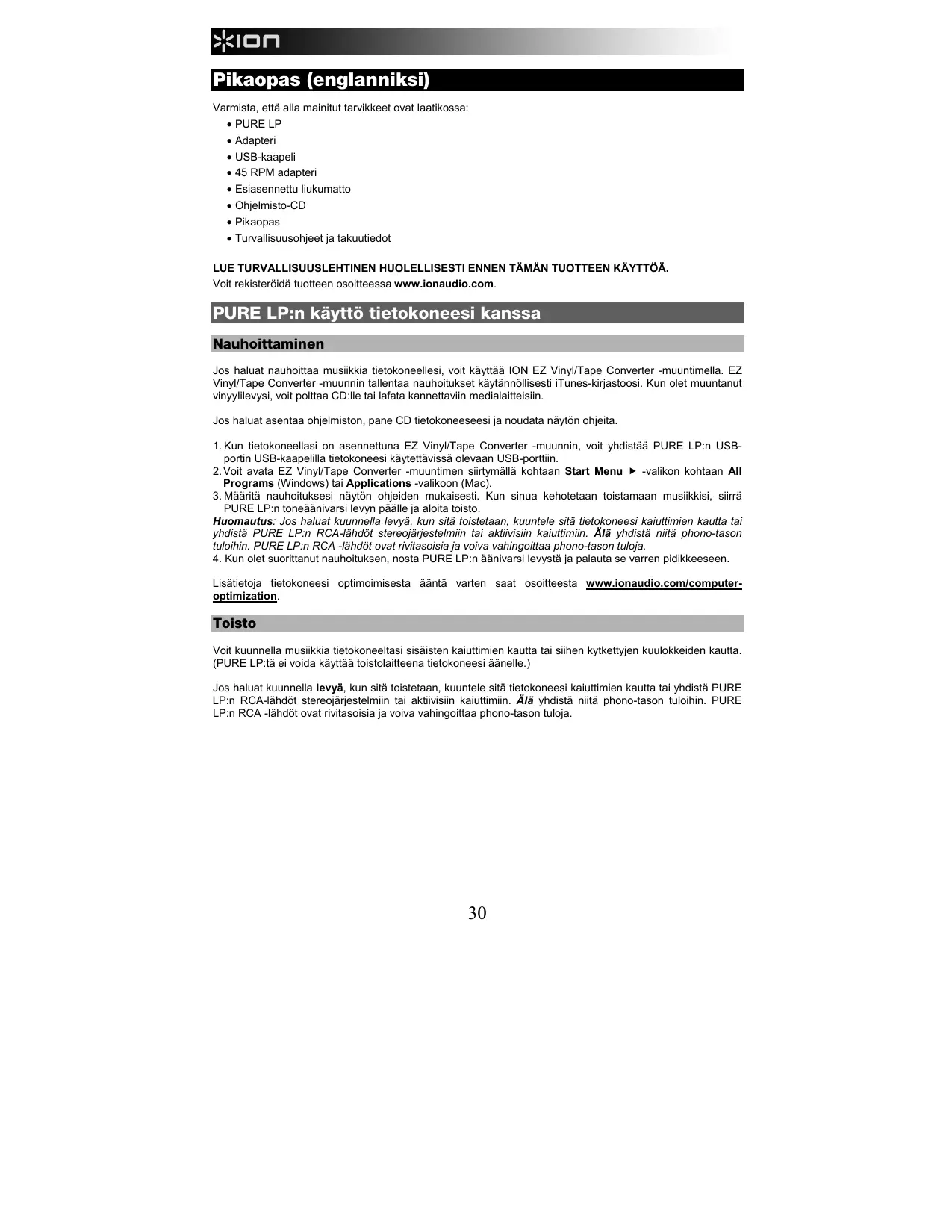

Pikaopas (englanniksi)

Varmista, etta alla mainitut tarvikkeet ovat laatkossa:

PURE LP
- Adapteri
USB-kaapeli
45 RPM adapteri
- Esiasennetttu liukumatto
- Ohjelmisto-CD
- Pikaopas
- Turvallisuusohjeet ja takuutiedot

LUE TURVALLISUUSLEHTINEN HUOLELLISESTI ENNEN TÄMÄN TUOTTEEN KÄYTTÖA.

Voitrekisteroida tuotteen osoitteessa www.ionaudio.com.

PURE LP:n käytto tietokoneesi kanssa

Nauhoittaminen

Jos haluat nauhoittaa musikkia tietokoneellesi, voit kayttäION EZ Vinyl/Tape Converter -muuntimella. EZ Vinyl/Tape Converter -muunnin tallentaan nauhoitukset kaytannollisesti iTunes-kirjastroosi. Kun olet muuntanut vinyllievysi, voit poltaa CD:Ile tai lafata Kannettaviin medialaitteisiin.

Jos haluat asentaa ohjelmiston, pane CD tietokoneeseesi ja noudata nayton ohjeita.

1. Kun tietokoneellasi on asennettuna EZ Vinyl/Tape Converter -muunnin, voit yhdistäa PURE LP:n USB-portin USB-kaepillila tietokoneesi käytettävissä olevaan USB-porttiin.
2. Voit avata EZ Vinyl/Tape Converter -muuntimen siirtymällä kohtaan Start Menu -valikon kohtaan All Programs (Windows) tai Applications -valikoon (Mac).
3. Maarita nauhoituksesi nayton ohjeiden mukaisesti. Kun sinua kehotetaan toistamaan musikkisi, siirrPURE LP:n toneaainivarsi levyn paallee ja aloita toisto.

Huomautus: Jos haluat kuunnella levya, kun sita toistetaan, kuuntele sita tietokoneesi kaiuttimien kautta tai yhdista PURE LP:n RCA-lahdət stereojarjestelmiin tai aktivisin kaiuttimin. Alä yhdista niita phono-tason tuolihin. PURE LP:n RCA-lahdət ov rivatasoisia ja voiva vahingoittaa phono-tason tuolja.
4. Kun olet suorittanut nauhoituksen, nosta PURE LP:n aanivarsi levysta ja palauta se varren pidikkeseen.

Lisātietaja tietokoneesi optimoinisesta äntä varten saat osoitteesta www.ionaudio.com/computer-optimization.

Toisto

Voit kuunnella musikkia tietokoneeltasi sisäisten kaiuttimien kautta tai sihen kytkettyjen kuulokkeiden kautta. (PURE LP:tä ei voida käytta toistolaitteena tietokoneesi äanelle.)

Jos haluat kuunnella levyä, kun sita toistetaan, kuuntele sita tietokoneesi kaiuttimien kautta tai yhdistä PURE LP:n RCA-lahdöt stereojärestelmiin tai aktiviisin kaiuttimi. Åla yhdistä niitä phono-tason tuloihin. PURE LP:n RCA -lahdöt ovat rivitasoisia ja voiva vahingoittaa phono-tason tuloja.

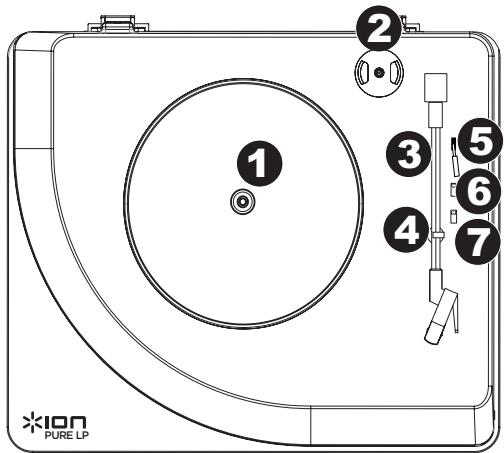

Ominaisuudet

1. Levylautanen - Pane levysi tahan.
2. 45 RPM adapteriteline - Teline mukana toimitetulle 45 RPM adapterille. Kun et kāytä adapteria, pane se tāhān telineeseen.
3. Åänivarsi - Åänivarsi voidaan nostaa ja laskaea kasin tai painamalla nosto-/laskukahvaa. Huomaa, etta aänivarsi tayty sirta poss lepoasennosta (varren pidikkeess), jotta kaantopoyd an moottori aktivoituu. Kun aänivarsi on asetetu takaisin lepoasentoon, kaantopoyd an moottorin aktiviointi poistuu.
4. Varren pidike - Tämä erityisesti muotoiltu varren pidike pitäa aäniviren paikoillaan, kun se on levossa tai kun se ei ole käytössa. Varren pidike on rakennettu niin, etta se pysyy ylaasennossa lukitsemattomana.
5. Nosta / Laske kahvaa - Nostaa ja laskee aanivartta.
6. 33/45/78-kytkin* - Tāmān kytkimen avulla hallitaan kāantöpóydan levylautasen kierrosnopeputta.

Huomautus: Kun toistat 78 RPM - vinyllievyjä, saat parhaat tulokset kayttamälla

78-neulaa (ostettavissa erikseen). Kayta 78 RPM - vinyllilevyjen kanssa vain 78-neulaa. Voit ostaa iCT06rs 78-neulan osoitteesta ionaudio.com/ict06rs.

1. Automaattinen pysäytysktykin - Tämä kytkin kytkee automaattisen pysäytkyksen pääle tai pois päälä. Kun automaattinen pysäytysktykin on pääll, levylautanen alkaa pyöirä, kun aänivarsi sijoitetaan levyn päälle. Selakka pyörimista, kun levy on toistettu loppuun. (Kun automaattinen pysäytys on pääll, levylautanen pyörii aina aänivarren asennosta huolimatta.)
   Huomautus: Jos vinyilievy pysahty ennen kuin se on toistanut musiikin lopyluon, kytke Autostop off-asentoon talle levyll. Tata suositellan yleiseesti 45 RPM -levyille.
2. RCA-lähtö** - Vinylilevyn toistosta syntyvä aani lahetetäan tähän rivtason koaksiaaliäänlahtöön. Tata ei saa yhdistäa phono-tason laitteisiin.
3. USB-aänlalto - Kytke kaantöpyta tietokoneeseen mukana toimitetulla USB-kaapelillla. USB-yhtes lahettä aaanta kaantöpydälta tietokoneeseesi. Katso tiedot tāmān kāytöppaan kohdasta Pure LP:n kāytö tietokoneen kanssa.
4. Virta - Yhdistä seinäpistokkeeseen mukana toimitetulla adapterilla.
5. Virtapainike - Kytke PURE LP päälle/pois päältä painamalla tätä painiketta.
6. Voit tarvittaessa sataa käntöpydān lautasen nopeutta. Poista kumipehmusteat PURE LP:n alapuolelta ja kiristäloysytä asianmukainen ruvu ruuvimeissellila.
   **VAROITUS: RCA-lahdöt ovat LINE-tasa. Yhdista vain naihin LINE-tason tuloihin. Voit vahingoittaa vastaanotinta, jos yhdistat LINE-tason laitteen PHONOTason tuloon.

TÄRKEÄ: Irrota muovinen patruunan suoja (neulan suoja) ennen kuin käytät käntöpöytä.

Vianmaääritys

Jos vaikeuksia ilmenee, katso alla olevat vianmärityssvaiheet sekä tämän tuotteen mukana toimitetun EZ Vinyl/Tape Converter -muuntimen vianmärityssvaiheet.

Jos nauhoitat tietokoneelle:

Varmista,etta PURE LP on paallä ja neula on levyn paallä.
Varmista, etta PURE LP valitaan tietokoneen oletusnauhoituslaitteeks (katso ohjeet alla).
o Jos kuuntelet tietakoneesi kaiuttimien kautta, varmista, etta kyseiset kaiuttimet valitaan tietakoneesi oletustostolaitteeks (katso ojehta alla). Vaittohtoisesti voit yhdistaa PURE LP:n RCA-tulot stereojärestelmaan tai aktivisir kaiuttimi. Ala yhdistaa niitta phono-tason tuloihin. PURE LP:n RCA -lhdod ovat rivitsaisia ja voivat vahingoittaa phono-tason tuloja.

(Huomautus: RCA-lahdó tarkkailev katätnöpydasta tulevaa signaalia, ei tietokoneella tulevaa signaalia.)

O Irrota ja kiinnitA PURE LP:n tietokoneeseen yhdistav USB-kaepeli uudelleen.

En kuule äntä, kun toistan musikkia:

• Jos toistat musiikkia vinyllilevltä:

Varmista,etta PURE LP on paallja ja neula on levyn paalla.
O Yhistà PURE LP:n RCA-tulol stereojaréstelmaan tai aktiviin kaituiim. (Aydhdsta niña phono-tason tulohin. PURE LP:n RCA-lahdóv oat rivitasoia ja voiva vahingoitta ana phono-tason tuloa.)

• Jos toistat musiikkia tietokoneelta:

Varmista,ettaohjelmiston musiikin toistolaitteen aanenvoimakkuus on paall.
Varmista,etta tetokoneen aanenvoimakkuus on paall.
O Varmista, etta tietokoneen kaiitmted valaan tietokoneen oletustostolaitteekski (katso ohejt alla). (PURE LP:ta e i voida kayttaa toistolaitteena tietokoneesi aansele.)

Kuulen huminaa kaiuttimista tai kannettavalta tietokoneelta, kun kaytan kaantopoytaa:

• Jos nauhoitat kannettavaan tietokoneeseen:
  ○ Yhdistä kannettava tietokone maadoitettuun virtalähteseen (3 sakaraa)
• Jos toistat kaiuttimen kautta:
  ○ Yhdistä maadoitettuun (3 sakaraa) virtalähteeseen.

Levyni ei toista oikealla nopeudella. Sen savelkorkeus on lian korkea tai liian matala:

Varmista,etta levysi 33/45/78-kytkin on märitetty oikealle nopeudelle.
O Jos 33/45/78-kytkin on märitetty oikein ja nopeus on yha hieman vaarin, toimi seuraavasti:

1. Etsi PURE LP:n alapuolelta kumiphehmste hierroslukunopeudella, jota haluat saataa. Poista kumiphehmste varovasti nestamalla sita.
2. Työnnä kumitiivisteen lapi ja hienosäddö kierroslukunopeutta kiristamälla tai lösyttämllruuvia ristipäameisselillä.

Tietokoneesi äänikortin märittäminen oletustoistolaitteeks

• Windows XP: Napsauta Start Menu (Käynnistä-valikko) Control Panel (Ohjauspaneeli) (tai Settings (Assetukset) Control Panel in Classic View (Ohjauspaneeli Perinteisessä naskymassa).Sound and Audio Devices (Äänilaitteet).Napsauta Audio (Ääni)-valilehtea ja valitse Sound playback (Äänen toisto)-kohdan alta tietokoneesi aänikortti oletuslaitteeks.
• Windows Vista: Napsauta Start Menu (Käynnistä-vallikko) Control Panel (Ohjauspaneeli) (tai Settings (Assetuket)) Control Panel in Classic View (Ohjauspaneeli Perinteisesa nakymssa) Harware and Sound (Laiteisto ja aani) Sound (Äani). Napsauta Playback (Toisto) -valilehteä ja valitse tietokoneesi aänikortti oletuslaitteeks.
• Windows 7: Napsauta Start Menu (Käynnista- valikko) Control Panel (Ohjauspaneeli) Sound (Ääni). Napsauta Playback (Toisto) -valilehtea ja valitse tietokoneesi aänikortti oletuslaitteeksi.
  Mac: Napsauta vasemman yåkulman apple-kuvaketta ja napsauta tãmãn jälkeen System Preferences (Järjestelmän ominaisuudet) ▷ Sound (Äni). Napsauta Output (Lähtö)-valilehtea. Valitse valikosta Internal Speakers (Sisäiset kuiuttimet), sos kayṭat tietakoneesi sisäisä kaiutlimia tai valitse Headphones (Kuulokkeet), sos kayṭat tietakoneen 1/8"-kuulokeliitäntään liitetjä kaiutlimia tai kuulokkeita.

PURE LP:n määrttäminen oletusnauhoituslaitteeksj

• Windows XP: Napsauta Start Menu (Käynnistä-vallikko) Control Panel (Ohjauspaneeli) (tai Settings (Assetukset) Control Panel in Classic View (Ohjauspaneeli Perinteisessa naskymassa).Sound and Audio Devices (Aänilaiteet).Napsauta Audio (Ääni)-valilehtea ja valitse Sound playback (Äänen toisto)-kohdan alta PURE LP oletuslaitteekski.
• Windows Vista: Napsauta Start Menu (Käynnistä-vallikko) Control Panel (Ohjauspaneeli) (tai Settings (Assetuket)) Control Panel in Classic View (Ohjauspaneeli Perinteisse sna kymmässä) Hardware and Sound (Laitteisto ja aani) Sound (Ääni). Napsauta Playback (Toisto) -valilheea ja valitse PURE LP oletuslaitteeks!.
• Windows 7: Napsauta Start Menu (Käynistä-valikko) Control Panel (Ohjauspaneeli) Sound (Ääni). Napsauta Recording (Nauhoitus)-valilehtea ja valitse PURE LP oletuslaitteeksii.
  Mac: Napsauta vasemman yläkulman apple-kuvaketta ja napsauta tämän jälkeen System Preferences (Järjestelmän ominaisuudet) ▷ Sound (Ääni). Napsauta Input (Tulo)-valilhetea. Valitse PURE LP valikosta laitteekski.

ENNN KUIN PALAUTAT LAITETTA, pyyä teknistä tukea ION Audio -yhtiösta tai vähittäismyyjaltäsi.

Yhteystiedot lorytvat taman tuotteen mukana toimitetusta turvallisuuslehtisesta.

www.ionaudio.com

Specifications

Power: 12V DC, 0.2A, center pin-positive, tip-negative
