DIO ILP, DIO PURELP - Plattenspieler ION - Kostenlose Bedienungsanleitung

Produkttyp	Plattenspieler mit USB-Wandlung
Marke	ION
Kompatible Modelle	DIO ILP, DIO PURELP
Abmessungen (ca.)	44 x 36 x 12 cm
Gewicht (ca.)	3,5 kg
Stromversorgung	Inklusive Netzadapter (USB-Kabel für PC-Anschluss)
Abspielgeschwindigkeiten	33, 45 und 78 U/min
Audioausgänge	RCA Line-Pegel, USB für Computeraufnahme
Autostop-Funktion	Automatischer Stopp des Plattentellers am Ende der Platte (umschaltbar)
Tonarm	Mit Bedienhebel, mit Tonarmhalterung
45er-Adapter	Integriert im dafür vorgesehenen Fach
Abtastnadel	Standard-Diamantnadel; 78er-Nadel separat erhältlich (ICT06RS78)
Konnektivität	USB-Anschluss für PC-Übertragung (inkl. EZ Vinyl/Tape Converter Software)
Software-Kompatibilität	Windows und Mac (über die mitgelieferte Software)
Geschwindigkeitseinstellung	Einstellschraube unter dem Plattenspieler für jede Geschwindigkeit
Pflege und Reinigung	Nadel mit weicher Bürste reinigen; Plattenteller entstauben
Sicherheit	RCA-Ausgänge nicht an einen Phono-Eingang anschließen; bei Brummen eine geerdete Steckdose verwenden
Lieferumfang	Plattenspieler, Netzadapter, USB-Kabel, 45er-Adapter, Slipmat, Software-CD, Kurzanleitung, Sicherheitshinweise

Häufig gestellte Fragen - DIO ILP, DIO PURELP ION

Wie schließe ich den Plattenspieler zum Aufnehmen an meinen Computer an?

Verwenden Sie das mitgelieferte USB-Kabel, um den USB-Anschluss des Plattenspielers mit einem USB-Anschluss Ihres Computers zu verbinden. Installieren Sie zuvor die Software EZ Vinyl/Tape Converter von der mitgelieferten CD. Starten Sie die Software, wählen Sie den Plattenspieler als Aufnahmegerät aus, setzen Sie dann die Nadel auf die Platte, um die Aufnahme zu starten.

Warum ist der Ton zu langsam oder zu schnell?

Überprüfen Sie, ob der Geschwindigkeitswähler (33/45/78) auf die richtige Geschwindigkeit für Ihre Platte eingestellt ist. Falls die Geschwindigkeit immer noch nicht stimmt, können Sie sie mit einem Kreuzschlitzschraubendreher anpassen, indem Sie die Einstellschraube unter dem Plattenspieler drehen (entfernen Sie die entsprechende Gummikappe).

Wie verwende ich die Autostop-Funktion?

Der Schalter Autostop befindet sich am Plattenspieler. In aktivierter Position beginnt der Plattenteller zu drehen, sobald der Tonarm auf die Platte gesetzt wird, und stoppt automatisch am Ende der Platte. Für 45er-Platten oder wenn die Musik vor dem Ende stoppt, deaktivieren Sie diese Funktion.

Kann ich den RCA-Ausgang direkt an einen Phono-Eingang meines Verstärkers anschließen?

Nein, die RCA-Ausgänge dieses Plattenspielers sind Line-Pegel. Ein Anschluss an einen Phono-Eingang könnte Ihren Verstärker beschädigen. Schließen Sie sie nur an Line-Eingänge (Aux, CD usw.) an.

Was tun, wenn ich beim Abspielen einer Schallplatte keinen Ton höre?

Stellen Sie sicher, dass der Plattenspieler eingeschaltet ist und die Nadel richtig auf der Platte liegt. Überprüfen Sie, ob die RCA-Ausgänge an eine Stereoanlage oder an Lautsprecher angeschlossen sind (Achtung: nicht an einen Phono-Eingang). Wenn Sie den Computer verwenden, stellen Sie sicher, dass die Lautstärke der Software und des Computers ausreichend ist.

Wie reinige ich die Nadel und den Plattenspieler?

Verwenden Sie eine spezielle weiche Bürste, um die Nadel zu reinigen, indem Sie vorsichtig von hinten nach vorne bürsten. Für den Plattenteller entstauben Sie ihn mit einem fusselfreien Tuch. Vermeiden Sie aggressive Chemikalien.

Kann ich mit diesem Modell 78er-Platten abspielen?

Ja, wählen Sie die 78 U/min-Geschwindigkeit. Für eine optimale Wiedergabe verwenden Sie jedoch eine spezielle 78er-Abtastnadel (Art.-Nr. ICT06RS78, separat erhältlich). Die Standardnadel kann 78er-Platten beschädigen.

Ich höre ein Brummen, wie kann ich das beheben?

Schließen Sie den Computer oder die Lautsprecher an eine geerdete Steckdose (3-polig) an. Vermeiden Sie es auch, den Plattenspieler in der Nähe von Transformatoren oder elektrischen Geräten aufzustellen, die Störungen verursachen.

Wie konfiguriere ich den Plattenspieler als Standard-Aufnahmegerät unter Windows?

Gehen Sie unter Windows 7/8/10 zu Systemsteuerung > Sound > Registerkarte Aufnahme. Wählen Sie 'ION PURE LP' (oder 'USB Audio Device') und klicken Sie auf 'Als Standard festlegen'. Unter Windows XP gehen Sie zu Sounds und Audiogeräte > Registerkarte Audio und wählen Sie es im Abschnitt Audioaufnahme aus.

Was tun, wenn sich der Plattenteller nicht dreht?

Überprüfen Sie, ob der Netzschalter eingeschaltet und der Netzadapter angeschlossen ist. Stellen Sie sicher, dass der Tonarm nicht auf seiner Halterung ist: Der Motor wird nur aktiviert, wenn der Arm vom Tonarmclip bewegt wird. Wenn Autostop deaktiviert ist, dreht sich der Plattenteller kontinuierlich.

BEDIENUNGSANLEITUNG DIO ILP, DIO PURELP ION

Kurzanleitung (Deutsch)

Vergewissern Sie sich, dass alle hier angeführten Komponenten in der Schachtel enthalten sind:

PURE LP
- Netzteil
- USB-Kabel
- 45 RPM Adapter
Vormontierte Slipmat
- Software-CD
Kurtzanleitung
- Sicherheitshinweise und Garantieinformationen

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.

Besuchen Sie www.ionaudio.com, um Ihr Produkt zu registrierten.

PURE LP an eine Stereoganlage oder an Aktivausprecher. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgänge des PURE LP sind Line-Verbindungen und konnten ein Gerät mit Phono-Eingangen beschädigten.

So Verwenden Sie PURE LP Mit Ihrtem Computer

Aufnahme

Sie können den ION EZ Vinyl/Tape Converter verwenden, um Musik mit ihrem Computer aufzunehmen. EZ Vinyl/Tape Converter speichert ihre Aufnahmen direkt in ihrer iTunes Bibliothek. Nachdem Sie ihre Schallplatten konvertiert haben, können Sie auf CD brennen oder auf tragbare Mediengeräte laden.

Zur Installation der Software legen Sie ein fach die mitgelieferte CD in ihren Computer ein und folgen den Anweisungen auf dem Bildschirm.

1. Wenn Sie EZ Vinyl/Tape Converter auf Ihr Computer installiert haben, verwenden Sie das mitgelieferte USB-Kabel, um den USB-Port des PURE LP mit einem freiem USB-Port Ihr Computers zu verbinden.
2. Um EZ Vinyl/Tape Converter auf Ihr Computer zu öffnen, wahren Sie Startmenu Alle Programme (Windows) oder das Anwendungen-Menu (Mac).
3. Befolgen Sie die Anweisungen auf dem Bildschirm, um ihre Aufnahme vorzubereiten. Wenn Sie aufgefondert werden, ihre Musik zu denen, bringen Sie den Tonarm des PURE LP über die Platte und starten die Wiedergabe.

Hinweis: Um sich eine Platte während der Wiedergabe anzuhören, konnen Sie die Laufsprecher Its. Computers verwenden oder die Cinch-Ausgänge des PURE LP an eine Stereoanlage oder Aktivautsprecher anschlieben. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgänge des PURE LP sind LineVerbindungen und können ein Gerät mit Phono-Eingangen beschädigten.
4. Wenn Sie die Aufnahme beendet haben, haben Sie den PURE LP-Tonarm von der Platte und setzen ihren Rück in den Arm-Clip.

Besuchen Sie www.ionaudio.com/computer-optimization für weitere Informationen zur Optimierung Ihres Computers für Audio.

Wiedergabe

Sie konnen die Musik auf Ihr dem Computer über seine internen Laufsprecher oder über die angeschlossen Kopfhörer horen. (PURE LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Um eine Platte während der Wiedergabe anzuhören, konnen Sie die Lautsprecher Ihres Computers verwenden oder die Cinch-Ausgänge des PURE LP an eine Stereoanlage oder Aktivlautsprecher anschließen. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgänge des PURE LP sind Line-Verbindungen und konnen ein Gedät mit Phono-Eingangen beschädigten.

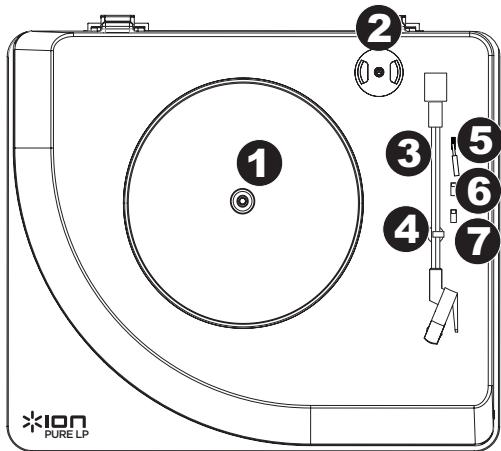

Funktionen

1. Plattenteller - Hier platzieren Sie ihre Schallplatte.
2. 45 RPM-Adapterhalterung - Sicher den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sieihnitte indiese Haltevorrichtung.
3. Tonarm - Der Tonarm kann mit der Hand oder durch Drücken des entsprechenden Hebels angehoben und abgesenkt werden.itte beachten Sie, dass der Tonarm aus der Ruhestellung (auf dem Arm-Clip) entfernt werden muss, damit der Drehtellermotor aktiviert wird. Wenn der Tonarm wieder in seine Ruheposition gebracht wird, schaltet sich der Motor des Drehtellers aus.
4. Arm-Clip - Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so entwickelt, dass er in der oberen Position bleibt, wenn er entspert ist.
5. Hebel - Hebt und senkt den Tonarm.
6. 33 / 45 / 78 RPM-Schalter* - Regelt die Geschwindigkeit (RPM) des Plattentellers.
7. Autostop-Schalter - Dieser Schalter schaltet Autostop an oder aus. Wenn

Autostop eingeschaltet ist, wird der Plattenteller zu rotieren begininnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte das Ende erreicht hat. (Wenn Autostop ausgeschelt ist, wird sich der Plattenteller immer und unabhängig von der Position des Tonarms drehen.)

Hinweis: Für die Wiedergabe von 78 RPM Schallplatten verwenden Sie idealerweise eine 78 RPM-Nadel (separatehältlich).Verwenden Sie fur 78 RPM Schallplatten ausschließlich 78 RPM-Nadeln. Kaufen Sie eine iCT06rs 78 Nadel auf ionaudio.com/ict06rs.

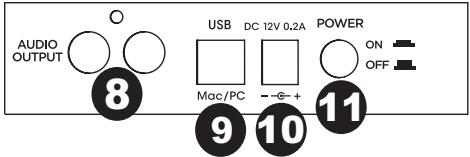

1. Cinch-Ausgang** - Die Audiosignale von einer Vinyl-Schallplatte, die gerade abgespielt wird, wird an diesen Line-Level-Koaxial-Ausgang gesendet. Diese darf nicht mit Phono-Level-Geräten verbunden werden.

Hinweis: Wenn Ihr Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der Regel auch für 45 RPM Schallplatten empfohlen.

1. USB-Audicausgang - Schlieben Sie Ihren Plattenspieler mit dem mitgelieferten USB-Kabel an Ihren Computer an. Die USB-Verbindung sendet das Audiosignal vom Plattenspieler an Ihren Computer.itte beachten Sie den Abschnitt So Verwenden Sie PURE LP Mit Ihr Computer in thism Handbuch fur weitere Informationen.
2. Stromversorgung-Verwenden Sie den mitgelieferten Adapter, umihn mit einer Steckdose zu verbinden.
3. Ein-/Ausschalter - Drücken Sie diese Taste, um PURE LP ein- oder auszuschalten.

WICTIG: Entfernen Sie die Kunststoffabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

*Bei Bedarf können Sie die Geschwindigkeit des Plattentellers. An der Unterseite der PURE LP, entfernen Sie die Gummi-Pads und ziehen/lösen der entsprechenden Schraube mithilfe eines herkömmlichen schraubendrehers anpassen.

**WARNUNG: Die Cinch-Ausgabe sind line-pegel.itte nur verbinden um linepegel Eingangen. Sie konnten beschädigen ihre Empfänger wenn Sie Verbindung Die Cinch-Ausgabe des PURE LP sind zu einem PhonoEingangen.

Fehlerbehebung

Wenn Sie Schwierigkeiten mit dem Produkt haben,lesen Sieitte die unten aufgeführten Schritte zur Fehlerbehebung und das mitgelieferte EZ Vinyl/Tape Converter Handbuch.

Wenn Sie auf einen Computer aufnehmen:

o Stellen Sie sicher, dass PURE LP eingeschaltet und die Nadel auf der Schallplatte ist.
o Stellen Sie sichere, dass PURE LP in Ihr Computer als standardmafiges Aufnahmegerat ausgewählt ist (siehe Anleitung unter).
O Wenn Sie die Lautspricher Ihres Computers verwenden, stellen Sie sicher, dass diese Lautspricher als standardmäßige Wiedergabe-Geräte Ihres Computer ausgewählt sind (siehe Anleitung unter). Alternativ konnen Sie die Cinch-Ausgangene des PURE LP an eine Stereanalyge oder an Aktivlautspricher anschlieben. Verbunden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgangene des PURE LP sind Line-Verbindungen und konnen ein Gerat mit Phono-Eingängen beschädigten. (Hinweis: Die Cinch-Ausgangene überwachen das Signal vom Plattenspielier, nicht das Signal Ihres Computers.)
o Stecken Sie auch das USB-Kabel, das den PURE LP mit Ihr Computer verbindet, zuerst ab und anschließend wieder ein.

Ich kann bei der Musikwiedergabe nichts horen:

• Wenn Sie Vinylplatten Spieler:

O Stellen Sie sicher, dass PURE LP eingeschaltet und die Nadel auf der Schallplatte ist.
o Verbinden Sie die Cinch-Ausgänge des PURE LP mit einer Stereoganlage oder mit Aktivautsprichern. (Verbinden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgänge des PURE LP sind Line-Verbindungen und können ein Gerät mit Phono-Eingängen beschädigten.)

• Wenn Sie Musik von Ihr dem Computer spielten:

O Achten Sie darauf, dass die Lautstärke Ihr's Musik-Players aufgedreht ist.
O Achten Sie darauf, dass die Lautstärke Ihres Computers aufgedreht ist.
Achten Sie darauf, dass die Lautsprecher Ihres Computers als standardmäßiges Wiedergabe-Gerät für Ihr Computer ausgewählt sind (siehe Anleitung unter). (PURE LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Wenn ich den Plattenspieler verwende, here ich ein Summen durch mein Laufsprecher, oder unseren Laptop

• Wenn Sie mit einem Laptop aufnehmen:
  o Bittervebinden Sie den Laptop an eine geerdete Stromquelle (3 polig)
• Wenn Sie über einen Laufsprecher spielten:
  -ritte verbinden Sie diesen mit einer geerdeten (3 poligen) Stromquelle.

Meine Schallplatte wird nicht mit der richtigen Geschwindigkeit wiedergegeben. Die Tonlage ist zu hoch oder zu tief:

O Stellen Sie sicher, dass der 33/45/78-Schalter für diese Schallplatte auf die entsprechende Geschwindigkeit eingestellt ist.
O Wenn der 33/45/78-Schalter richtig eingestellt ist und die Geschwindigkeit immer noch nicht ganzt stimmt, gehen Sie folgendermaßen vor:

1. Heben Sie das Gummipolster mit der anzupassenden RPM-Geschwindigkeit auf der Unterseite des Pure LP ab, um es zu halten.
2. Drücken Sie die Gummidichtigung durch. Ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher fester an oder lösener Schraube ein weniger, um die RPM-Geschwindigkeit genau abzustimmen.

So stellen sie die soundkarte ihres computers alsstandard-wiedergabegerät ein.

• Windows XP: Klicken Sie auf Startmenu Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Sound und Audiogeräte. Klicken Sie auf die Registerkarte Audio und wahren unter Soundwiedergabe ihre Computer-Soundkarten als Standardgerät.
• Windows-Vista: Klichen Sie Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Hardware und Sound Ton. Klichen Sie auf die Registerkarte Wiedergabe und wahlen Sie ihre Computer-Soundkarte als Standardgerät aus.
• Windows 7: Wahlen Sie Startmenu Systemsteuerung Ton. Klichen Sie auf die Registerkarte Wiedergabe und wahren Sie ihre Computer-Soundkarte als Standarderäut aus.
  Mac: Klichen Sie auf das obere linke "Apfel"-Symbol und klichen dann auf Systemeinstellungen Ton. Klichen Sie auf die Registerkarte Ausgabe. Aus dem Menu wahlen Sie Interne Lautsprecher, wenn Sie die internen Computerlautsprecher verwenden oder Kopfhorer, wenn Sie Lautsprecher oder Kopfhorer verwenden, die über den 1/8"-Kopfhorerausgang an den Computer angeschlossen sind.

PURE LP Als Standard-Aufnahmegerät Einstellen

• Windows XP: Klichen Sie auf Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Sound und Audiogerte. Klichen Sie auf die Registerkarte Audio unter Aufnahme und wahlen Sie PURE LP als Standard-Gerät aus.
• Windows-Vista: Klichen Sie Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Hardware und Sound Ton. Klichen Sie auf die Registerkarte Aufnahme und wahlen Sie PURE LP als Standard-Gerat.
• Windows 7: Wahlen Sie ▶ Startmenu Systemsteuerung ▶ Ton. Klien Sie auf die Registerkarte Aufnahme und wahren Sie PURE LP als Standard-Gerät.
  Mac: Klicken Sie auf das obere linke "Apfel"-Symbol und klichen dann auf Systemeinstellungen Ton. Klicken Sie auf die Registerkarte Input. Wahlen Sie PURE LP Im Menu als Gerat aus.

BEVOR SIE DIESES PRODUKT EINSENDEN, kontaktieren Sieitte ION Audio oder ihren Handler fur technischen Support. Die Kontaktinformationen finde Sie in den Sicherheitshinweisen, die thisem Produkt beiliegen.

www.ionaudio.com
