Produkttyp	Plattenspieler mit digitaler Konvertierung
Marke	ION
Modell	DIO ILP
Abmessungen (ca.)	34 x 32 x 11 cm
Gewicht (ca.)	3 kg
Stromversorgung	Netzadapter (im Lieferumfang enthalten); USB-Anschluss für Computerverbindung
Abspielgeschwindigkeiten	33 1/3, 45, 78 U/min
Audioausgänge	RCA line (nicht an Phono-Eingang anschließen), USB
Aufnahmefunktion	Vinyl-zu-digital Konvertierung über USB mit EZ Vinyl/Tape Converter Software
Autostop-Funktion	Ja, aktivierbar/deaktivierbar
Mitgeliefertes Zubehör	Netzadapter, USB-Kabel, 45-U/min-Adapter, Slipmat, Software-CD, Kurzanleitung
Ersatzteile verfügbar	78-U/min-Abtastnadel (Art.-Nr. ICT06rs78) separat erhältlich
Pflege und Reinigung	Reinigen Sie die Nadel mit einer weichen Bürste; schützen Sie sie vor Staub
Sicherheit	Schließen Sie die RCA-Ausgänge nicht an einen Phono-Eingang an; lesen Sie vor der Verwendung die Sicherheitshinweise
Systemkompatibilität	Windows XP/Vista/7, Mac OS X
Allgemeine Informationen	Tragbarer Plattenspieler mit Schutzabdeckung (nicht explizit erwähnt, aber typisch)

Häufig gestellte Fragen - DIO ILP ION

Wie kann ich eine Schallplatte auf meinem Computer aufnehmen?

Verwenden Sie die mitgelieferte Software EZ Vinyl/Tape Converter auf CD. Installieren Sie sie, verbinden Sie den Plattenspieler über das USB-Kabel mit dem Computer und starten Sie die Anwendung. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Aufnahme zu konfigurieren. Setzen Sie die Nadel auf die Platte und die Anwendung erfasst das Audio.

Warum kommt der Ton während der Wiedergabe aus den Computerlautsprechern?

Der Plattenspieler hat keine eingebauten Lautsprecher. Wenn er über USB angeschlossen ist, wird das Audio an den Computer übertragen. Zum Hören müssen Sie Lautsprecher oder Kopfhörer an den Computer anschließen oder die RCA-Ausgänge des Plattenspielers an eine Stereoanlage (niemals an einen Phono-Eingang) anschließen.

Wie stelle ich die Plattengeschwindigkeit ein, wenn sie nicht korrekt ist?

Stellen Sie zunächst sicher, dass der Geschwindigkeitswähler (33/45/78) auf der richtigen Position steht. Wenn die Geschwindigkeit weiterhin falsch ist, drehen Sie den Plattenspieler um, entfernen Sie die Gummikappe, die der zu justierenden Geschwindigkeit entspricht, und verwenden Sie einen Kreuzschlitzschraubendreher, um die Schraube festzuziehen oder zu lösen, bis die korrekte Geschwindigkeit erreicht ist.

Was tun, wenn ich während der Aufnahme ein Brummen höre?

Ein Brummen ist oft auf eine unzureichende Erdung zurückzuführen. Schließen Sie den Computer oder Verstärker an eine Steckdose mit Erdung (3-polig) an. Dies sollte das Geräusch reduzieren.

Wie aktiviere ich die Autostop-Funktion?

Verwenden Sie den Autostop-Schalter oben auf dem Plattenspieler. Wenn er aktiviert ist, beginnt der Plattenteller zu drehen, sobald der Tonarm auf die Platte gesetzt wird, und stoppt automatisch am Ende der Platte.

Kann ich den Plattenspieler ohne Computer verwenden?

Ja, Sie können Schallplatten hören, indem Sie die RCA-Ausgänge des Plattenspielers an eine Stereoanlage oder an aktive Lautsprecher anschließen (nicht an einen Phono-Eingang). Der Plattenspieler wird mit dem mitgelieferten Netzadapter betrieben.

Wie reinige ich die Nadel des Plattenspielers?

Verwenden Sie eine spezielle weiche Bürste für Nadeln. Bürsten Sie vorsichtig von hinten nach vorne, um Staub zu entfernen. Vermeiden Sie chemische Reinigungsmittel.

Warum stoppt meine Platte vor dem Ende?

Dies kann bei 45 U/min-Platten passieren. Deaktivieren Sie die Autostop-Funktion für diese Aufnahme, damit der Teller bis zum Ende des Stücks weiterläuft.

Wo finde ich eine Ersatz-Abtastnadel?

Die 78 U/min-Abtastnadeln (Art.-Nr. ICT06rs78) sind auf der Website ionaudio.com/ict06rs erhältlich. Verwenden Sie nur kompatible Nadeln.

Wie konfiguriere ich den PURE LP als Standardaufnahmegerät unter Windows 7?

Gehen Sie zu Start > Systemsteuerung > Sound. Klicken Sie auf die Registerkarte Recording, wählen Sie PURE LP aus und klicken Sie auf Als Standard festlegen. Bestätigen Sie mit OK.

BEDIENUNGSANLEITUNG DIO ILP ION

Kurzanleitung (Deutsch)

Vergewissern Sie sich, dass alle hier angeführten Komponenten in der Schachtel enthalten sind:

PURE LP
- Netzteil
- USB-Kabel
- 45 RPM Adapter
Vormontierte Slipmat
- Software-CD
Kurtzanleitung
- Sicherheitshinweise und Garantieinformationen

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.

Besuchen Sie www.ionaudio.com, um Ihr Produkt zu registrierten.

PURE LP an eine Stereoanlage oder an Aktivlautsprecher. Verbinden Sie sie nicht mit Phono-Eingänge; Die Cinch-Ausgänge des PURE LP sind Line-Verbindungen und können ein Gerät mit Phono-Eingänge beschädigten.

So Verwenden Sie PURE LP Mit Ihrtem Computer

Aufnahme

Sie können den ION EZ Vinyl/Tape Converter verwenden, um Musik mit ihrem Computer aufzunehmen. EZ Vinyl/Tape Converter speichert ihre Aufnahmen direkt in ihrer iTunes Bibliothek. Nachdem Sie ihre Schallplatten konvertiert haben, können Sie auf CD brennen oder auf tragbare Mediengeräte laden.

Zur Installation der Software legen Sie ein fach die mitgelieferte CD in ihren Computer ein und folgen den Anweisungen auf dem Bildschirm.

1. Wenn Sie EZ Vinyl/Tape Converter auf Ihr Computer installiert haben, verwenden Sie das mitgelieferte USB-Kabel, um den USB-Port des PURE LP mit einem freien USB-Port Ihr Computers zu verbinden.
2. Um EZ Vinyl/Tape Converter auf Ihr Computer zu öffnen, wahren Sie Startmenu Alle Programme (Windows) oder das Anwendungen-Menu (Mac).
3. Befolgen Sie die Anweisungen auf dem Bildschirm, um ihre Aufnahme vorzubereiten. Wenn Sie aufgefondert werden, ihre Musik zu denen, bringen Sie den Tonarm des PURE LP über die Platte und starten die Wiedergabe.

Hinweis: Um sich eine Platte während der Wiedergabe anzuhören, konnen Sie die Laufsprecher Its. Computers verwenden oder die Cinch-Ausgänge des PURE LP an eine Stereoanlage oder Aktivaufsprecher anschlieben. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgänge des PURE LP sind LineVerbindungen und können ein Gerät mit Phono-Eingangen beschädigten.
4. Wenn Sie die Aufnahme beendet haben, haben Sie den PURE LP-Tonarm von der Platte und setzen ihren Rück in den Arm-Clip.

Besuchen Sie www.ionaudio.com/computer-optimization für weitere Informationen zur Optimierung Ihres Computers für Audio.

Wiedergabe

Sie konnen die Musik auf Ihr dem Computer über seine internen Laufsprecher oder über die angeschlossen Kopfhörer horen. (PURE LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Um eine Platte während der Wiedergabe anzuhören, konnen Sie die Laufsprecher Ihres Computers verwenden oder die Cinch-Ausgangene PURE LP an eine Stereoanlage oder Aktivlautsprecher anschließen. Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgangene PURE LP sind Line-Verbindungen und konnen ein Gerat mit Phono-Eingangen beschädigten.

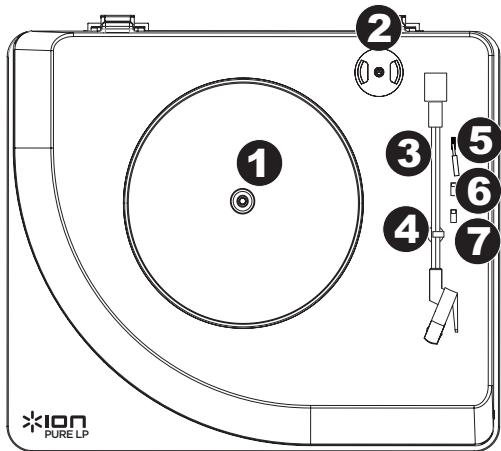

Funktionen

1. Plattenteller - Hier platzieren Sie ihre Schallplatte.
2. 45 RPM-Adapterhalterung - Sicher den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sieihnitte indiese Haltevorrichtung.
3. Tonarm - Der Tonarm kann mit der Hand oder durch Drücken des entsprechenden Hebels angehoben und abgesenkt werden.itte beachten Sie, dass der Tonarm aus der Ruhestellung (auf dem Arm-Clip) entfernt werden muss, damit der Drehtellermotor aktiviert wird. Wenn der Tonarm wieder in seine Ruheposition gebracht wird, schaltet sich der Motor des Drehtellers aus.
4. Arm-Clip - Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so entwickelt, dass er in der oberen Position bleibt, wenn er entspert ist.
5. Hebel - Hebt und senkt den Tonarm.
6. 33 / 45 / 78 RPM-Schalter* - Regelt die Geschwindigkeit (RPM) des Plattentellers.
7. Autostop-Schalter - Dieser Schalter schaltet Autostop an oder aus. Wenn

Autostop eingeschaltet ist, wird der Plattenteller zu rotieren begininnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte das Ende erreicht hat. (Wenn Autostop ausgeschelt ist, wird sich der Plattenteller immer und unabhängig von der Position des Tonarms drehen.)

Hinweis: Für die Wiedergabe von 78 RPM Schallplatten verwenden Sie idealerweise eine 78 RPM-Nadel (separatehältlich).Verwenden Sie fur 78 RPM Schallplatten ausschließlich 78 RPM-Nadeln. Kaufen Sie eine iCT06rs 78 Nadel auf ionaudio.com/ict06rs.

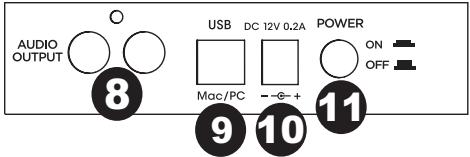

1. Cinch-Ausgang** - Die Audiosignale von einer Vinyl-Schallplatte, die gerade abgespielt wird, wird an diesen Line-Level-Koaxial-Ausgang gesendet. Diese darf nicht mit Phono-Level-Geräten verbunden werden.

Hinweis: Wenn Ihr Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der Regel auch für 45 RPM Schallplatten empfohlen.

1. USB-Audicausgang - Schlieben Sie Ihren Plattenspieler mit dem mitgelieferten USB-Kabel an Ihren Computer an. Die USB-Verbindung sendet das Audiosignal vom Plattenspieler an Ihren Computer.itte beachten Sie den Abschnitt So Verwenden Sie PURE LP Mit Ihr Computer in thism Handbuch fur weitere Informationen.
2. Stromversorgung-Verwenden Sie den mitgelieferten Adapter, umihn mit einer Steckdose zu verbinden.
3. Ein-/Ausschalter - Drücken Sie diese Taste, um PURE LP ein- oder auszuschalten.

WICTIG: Entfernen Sie die Kunststoffabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

*Bei Bedarf können Sie die Geschwindigkeit des Plattentellers. An der Unterseite der PURE LP, entfernen Sie die Gummi-Pads und ziehen/lösen der entsprechenden Schraube mithilfe eines herkömmlichen schraubendrehers anpassen.

**WARNUNG: Die Cinch-Ausgabe sind line-pegel.itte nur verbinden um linepegel Eingangen. Sie konnten beschädigen ihre Empfänger wenn Sie Verbindung Die Cinch-Ausgabe des PURE LP sind zu einem PhonoEingangen.

Fehlerbehebung

Wenn Sie Schwierigkeiten mit dem Produkt haben,lesen Sieitte die unten aufgeführten Schritte zur Fehlerbehebung und das mitgelieferte EZ Vinyl/Tape Converter Handbuch.

Wenn Sie auf einen Computer aufnehmen:

o Stellen Sie sicher, dass PURE LP eingeschaltet und die Nadel auf der Schallplatte ist.
o Stellen Sie sichere, dass PURE LP in Ihr Computer als standardmafiges Aufnahmegerat ausgewählt ist (siehe Anleitung unter).
O Wenn Sie die Laufsprecher His Computers verwenden, stellen Sie sich, dass diese Laufsprecher als standardmaßige Wiedergabe-Geräte His Computer ausgewählt sind (siehe Anleitung unter). Alternativ können Sie die Cinch-Ausgangene des PURE LP an eine Stereoanlage oder an Aktivlaufsprecher anschließen. Verbunden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgangene des PURE LP sind Line-Verbindungen und konnen ein Gerat mit Phono-Eingängen beschädigten. (Hinweis: Die Cinch-Ausgangene überwachen das Signal vom Plattenspielier, nicht das Signal His Computers.)
o Stecken Sie auch das USB-Kabel, das den PURE LP mit Ihr Computer verbindet, zuerst ab und anschließend wieder ein.

Ich kann bei der Musikwiedergabe nichts horen:

• Wenn Sie Vinylplatten Spieler:

O Stellen Sie sicher, dass PURE LP eingeschaltet und die Nadel auf der Schallplatte ist.
o Verbinden Sie die Cinch-Ausgänge des PURE LP mit einer Stereoganlage oder mit Aktivautsprechem. (Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgänge des PURE LP sind Line-Verbindungen und können ein Gerät mit Phono-Eingangen beschädigten.)

• Wenn Sie Musik von Ihr dem Computer spielten:

O Achten Sie darauf, dass die Lautstärke Ihr's Musik-Players aufgedreht ist.
O Achten Sie darauf, dass die Lautstärke Ihres Computers aufgedreht ist.
Achten Sie darauf, dass die Lautsprecher Ihres Computers als standardmäßiges Wiedergabe-Gerät für ihren Computer ausgewählt sind (siehe Anleitung unter). (PURE LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Wenn ich den Plattenspieler verwende, here ich ein Summen durch mein Laufsprecher, oder unseren Laptop

• Wenn Sie mit einem Laptop aufnehmen:
  o Bittervebinden Sie den Laptop an eine geerdete Stromquelle (3 polig)
• Wenn Sie über einen Laufsprecher spielten:
• Bittervebinden Sie diesen mit einer geerdeten (3 poligen) Stromquelle.

Meine Schallplatte wird nicht mit der richtigen Geschwindigkeit wiedergegeben. Die Tonlage ist zu hoch oder zu tief:

O Stellen Sie sicher, dass der 33/45/78-Schalter für diese Schallplatte auf die entsprechende Geschwindigkeit eingestellt ist.
O Wenn der 33/45/78-Schalter richtig eingestellt ist und die Geschwindigkeit immer noch nicht ganzt stimmt, gehen Sie folgendermaßen vor:

1. Heben Sie das Gummipolster mit der anzupassenden RPM-Geschwindigkeit auf der Unterseite des Pure LP ab, um es zu öffnen.
2. Drücken Sie die Gummidichtung durch. Ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher fester an oder offen die Schraube ein weniger, um die RPM-Geschwindigkeit genau abzustommen.

So stellen sie die soundkarte ihres computers alsstandard-wiedergabegerät ein.

• Windows XP: Klicken Sie auf Startmenu Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Sound und Audiogeräte. Klicken Sie auf die Registerkarte Audio und wahlen unter Soundwiedergabe ihre Computer-Soundkarte als Standardgerät.
• Windows-Vista: Klichen Sie Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Hardware und Sound Ton. Klichen Sie auf die Registerkarte Wiedergabe und wahlen Sie ihre Computer-Soundkarte als Standardgeräut aus.
• Windows 7: Wahlen Sie Startmenu Systemsteuerung Ton. Klichen Sie auf die Registerkarte Wiedergabe und wahren Sie ihre Computer-Soundkarte als Standarderäut aus.
  Mac: Klichen Sie auf das obere linke "Apfel"-Symbol und klichen dann auf Systemeinstellungen Ton. Klichen Sie auf die Registerkarte Ausgabe. Aus dem Menu wahlen Sie Interne Lautsprecher, wenn Sie die internen Computerlautsprecher verwenden oder Kopfhorer, wenn Sie Lautsprecher oder Kopfhorer verwenden, die über den 1/8"-Kopfhorerausgang an den Computer angeschlossen sind.

PURE LP Als Standard-Aufnahmegerät Einstellen

• Windows XP: Klichen Sie auf Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Sound und Audiogerte. Klichen Sie auf die Registerkarte Audio unter Aufnahme und wahlen Sie PURE LP als Standard-Gerät aus.
• Windows-Vista: Klichen Sie Startmenü Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Hardware und Sound Ton. Klichen Sie auf die Registerkarte Aufnahme und wahlen Sie PURE LP als Standard-Gerat.
• Windows 7: Wahlen Sie ▶ Startmenu Systemsteuerung ▶ Ton. Klien Sie auf die Registerkarte Aufnahme und wahren Sie PURE LP als Standard-Gerät.
  Mac: Klicken Sie auf das obere linke "Apfel"-Symbol und klichen dann auf Systemeinstellungen Ton. Klicken Sie auf die Registerkarte Input. Wahlen Sie PURE LP Im Menu als Gerat aus.

BEVOR SIE DIESES PRODUKT EINSENDEN, Kontaktieren Sieitte ION Audio oder ihren Handler fur technischen Support. Die Kontaktinformationen finde Sie in den Sicherheitshinweisen, die thisem Produkt beiliegen.

www.ionaudio.com
