1 Frontteil mit Bedienelementen 2 Befestigung am Küchenmöbel 3 Herddichtung 4 Schwenkbaren Grill 5 Verchromte Halterung + Ausziehbare Führungen 6 Rost 7 Backbleche 8 Fettpfanne 9 Scharnier 10 Tür 11 Kühlluftaustritt 12 Blockierungsschalter der Tür 13 Grillschale 14 Abzug 15 Beleuchtung 16 Beschichtete Rückwand 17 Lüfter

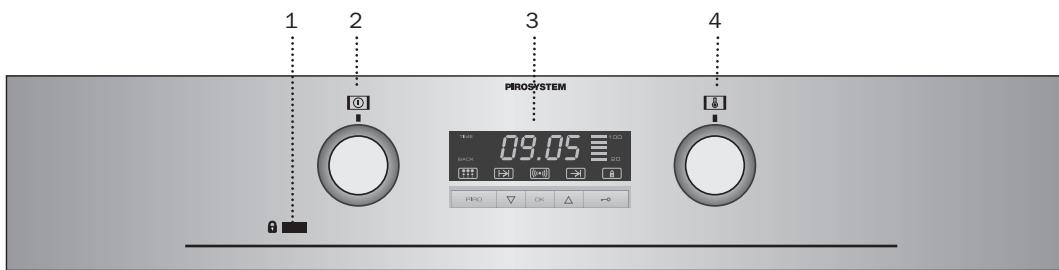

1 Türblockierung. Wenn diese Lampe aufleuchtet, ist die Backofentür blockiert und kann nicht geöffnet werden.

3 Elektronische Schaltuhr. 4 Temperaturregler.

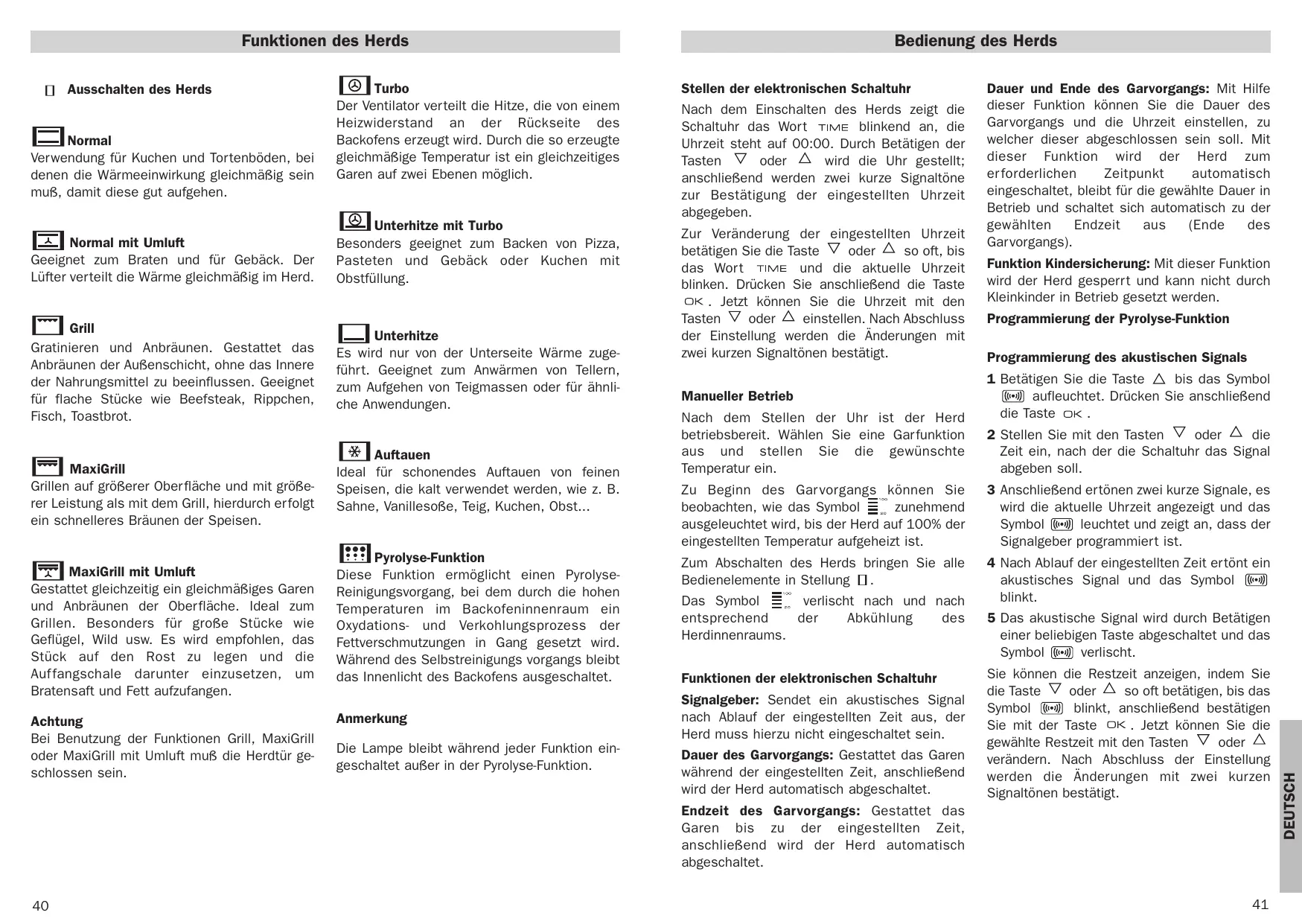

Ausschalten des Herds

Normal Verwendung für Kuchen und Tortenböden, bei denen die Wärmeeinwirkung gleichmäßig sein muß, damit diese gut aufgehen.

Normal mit Umluft Geeignet zum Braten und für Gebäck. Der Lüfter verteilt die Wärme gleichmäßig im Herd.

Grill Gratinieren und Anbräunen. Gestattet das Anbräunen der Außenschicht, ohne das Innere der Nahrungsmittel zu beeinflussen. Geeignet für flache Stücke wie Beefsteak, Rippchen, Fisch, Toastbrot.

MaxiGrill Grillen auf größerer Oberfläche und mit größerer Leistung als mit dem Grill, hierdurch erfolgt ein schnelleres Bräunen der Speisen.

MaxiGrill mit Umluft Gestattet gleichzeitig ein gleichmäßiges Garen und Anbräunen der Oberfläche. Ideal zum Grillen. Besonders für große Stücke wie Geflügel, Wild usw. Es wird empfohlen, das Stück auf den Rost zu legen und die Auffangschale darunter einzusetzen, um Bratensaft und Fett aufzufangen. Achtung Bei Benutzung der Funktionen Grill, MaxiGrill oder MaxiGrill mit Umluft muß die Herdtür geschlossen sein.

Turbo Der Ventilator verteilt die Hitze, die von einem Heizwiderstand an der Rückseite des Backofens erzeugt wird. Durch die so erzeugte gleichmäßige Temperatur ist ein gleichzeitiges Garen auf zwei Ebenen möglich.

Unterhitze mit Turbo Besonders geeignet zum Backen von Pizza, Pasteten und Gebäck oder Kuchen mit Obstfüllung.

Unterhitze Es wird nur von der Unterseite Wärme zugeführt. Geeignet zum Anwärmen von Tellern, zum Aufgehen von Teigmassen oder für ähnliche Anwendungen.

Auftauen Ideal für schonendes Auftauen von feinen Speisen, die kalt verwendet werden, wie z. B. Sahne, Vanillesoße, Teig, Kuchen, Obst...

Pyrolyse-Funktion Diese Funktion ermöglicht einen PyrolyseReinigungsvorgang, bei dem durch die hohen Temperaturen im Backofeninnenraum ein Oxydations- und Verkohlungsprozess der Fettverschmutzungen in Gang gesetzt wird. Während des Selbstreinigungs vorgangs bleibt das Innenlicht des Backofens ausgeschaltet. Anmerkung Die Lampe bleibt während jeder Funktion eingeschaltet außer in der Pyrolyse-Funktion.

Bedienung des Herds Stellen der elektronischen Schaltuhr Nach dem Einschalten des Herds zeigt die Schaltuhr das Wort blinkend an, die Uhrzeit steht auf 00:00. Durch Betätigen der Tasten oder wird die Uhr gestellt; anschließend werden zwei kurze Signaltöne zur Bestätigung der eingestellten Uhrzeit abgegeben. Zur Veränderung der eingestellten Uhrzeit betätigen Sie die Taste oder so oft, bis das Wort und die aktuelle Uhrzeit blinken. Drücken Sie anschließend die Taste . Jetzt können Sie die Uhrzeit mit den Tasten oder einstellen. Nach Abschluss der Einstellung werden die Änderungen mit zwei kurzen Signaltönen bestätigt. Manueller Betrieb Nach dem Stellen der Uhr ist der Herd betriebsbereit. Wählen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein.

Dauer und Ende des Garvorgangs: Mit Hilfe dieser Funktion können Sie die Dauer des Garvorgangs und die Uhrzeit einstellen, zu welcher dieser abgeschlossen sein soll. Mit dieser Funktion wird der Herd zum er forderlichen Zeitpunkt automatisch eingeschaltet, bleibt für die gewählte Dauer in Betrieb und schaltet sich automatisch zu der gewählten Endzeit aus (Ende des Garvorgangs). Funktion Kindersicherung: Mit dieser Funktion wird der Herd gesperrt und kann nicht durch Kleinkinder in Betrieb gesetzt werden. Programmierung der Pyrolyse-Funktion Programmierung des akustischen Signals 1 Betätigen Sie die Taste bis das Symbol aufleuchtet. Drücken Sie anschließend die Taste . 2 Stellen Sie mit den Tasten oder die Zeit ein, nach der die Schaltuhr das Signal abgeben soll.

Zu Beginn des Gar vorgangs können Sie beobachten, wie das Symbol zunehmend ausgeleuchtet wird, bis der Herd auf 100% der eingestellten Temperatur aufgeheizt ist.

3 Anschließend ertönen zwei kurze Signale, es wird die aktuelle Uhrzeit angezeigt und das Symbol leuchtet und zeigt an, dass der Signalgeber programmiert ist.

Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

4 Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal und das Symbol blinkt.

Das Symbol verlischt nach und nach entsprechend der Abkühlung des Herdinnenraums. Funktionen der elektronischen Schaltuhr Signalgeber: Sendet ein akustisches Signal nach Ablauf der eingestellten Zeit aus, der Herd muss hierzu nicht eingeschaltet sein. Dauer des Garvorgangs: Gestattet das Garen während der eingestellten Zeit, anschließend wird der Herd automatisch abgeschaltet.

5 Das akustische Signal wird durch Betätigen einer beliebigen Taste abgeschaltet und das Symbol verlischt. Sie können die Restzeit anzeigen, indem Sie die Taste oder so oft betätigen, bis das Symbol blinkt, anschließend bestätigen Sie mit der Taste . Jetzt können Sie die gewählte Restzeit mit den Tasten oder verändern. Nach Abschluss der Einstellung werden die Änderungen mit zwei kurzen Signaltönen bestätigt.

Endzeit des Garvorgangs: Gestattet das Garen bis zu der eingestellten Zeit, anschließend wird der Herd automatisch abgeschaltet. 40

DEUTSCH Funktionen des Herds

Wenn Sie eine dauernde Anzeige der Restzeit wünschen, indem Sie die Taste oder so oft betätigen, bis das Symbol blinkt und betätigen Sie die Taste etwas länger. Das Symbol blinkt und das Wort wird angezeigt. Wenn Sie die Taste nochmals etwas länger betätigen, erfolgt die Rückkehr zur Anzeige der Uhrzeit.

Programmierung der Garzeiten

Programmierung der Uhrzeit für das Ende des Garvorgangs.

1 Betätigen Sie die Taste oder bis das Symbol aufleuchtet. Drücken Sie anschließend die Taste . 2 Stellen Sie mit den Tasten gewünschte Dauer ein.

3 Anschließend ertönen zwei kurze Signale, es wird die aktuelle Uhrzeit angezeigt und das Symbol leuchtet und zeigt an, dass der Herd nach Ablauf der eingestellten Zeit automatisch abgeschaltet wird. 4 Wählen Sie eine Gar funktion aus und stellen Sie die gewünschte Temperatur ein. 5 Nach Ablauf der eingestellten Garzeit schaltet sich der Herd ab, es ertönt ein akustisches Signal und die Kontrolleuchte beginnt zu blinken. 6 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Herd erneut eingeschaltet. 7 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung . Sie können die restliche Garzeit anzeigen, indem Sie die Taste oder so oft betätigen, bis das Symbol blinkt, anschließend bestätigen Sie mit der Taste . Jetzt können Sie die gewählte Restzeit mit den Tasten oder verändern. Nach Abschluss der Einstellung werden die Änderungen mit zwei kurzen Signaltönen bestätigt.

1 Betätigen Sie die Taste oder bis das Symbol aufleuchtet. Drücken Sie anschließend . 2 Stellen Sie die gewünschte Uhrzeit für die Beendigung des Gar vorgangs mit den Tasten oder ein. 3 Anschließend ertönen zwei kurze Signale, es wird die aktuelle Uhrzeit angezeigt und das Symbol leuchtet und zeigt an, dass der Herd nach Ablauf der eingestellten Zeit automatisch abgeschaltet wird. 4 Wählen Sie eine Gar funktion aus und stellen Sie die gewünschte Temperatur ein. 5 Bei Erreichen der eingestellten Endzeit schaltet sich der Herd ab, es ertönt ein akustisches Signal und das Symbol beginnt zu blinken. 6 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Herd erneut eingeschaltet. 7 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung . Sie können die Endzeit des Garvorgangs anzeigen, indem Sie die Taste oder so oft betätigen, bis das Symbol blinkt, anschließend bestätigen Sie mit der Taste . Jetzt können Sie die gewählte Endzeit mit den Tasten oder verändern. Nach Abschluss der Einstellung werden die Änderungen mit zwei kurzen Signaltönen bestätigt. Sie Sie Sie von

Programmierung der Dauer der Garzeit und der Uhrzeit für dessen Beendigung 1 Betätigen Sie die Taste oder bis das Symbol aufleuchtet. Drücken Sie anschließend . 2 Stellen Sie mit den Tasten oder die gewünschte Dauer ein. 3 Anschließend werden zwei kurze Signaltöne abgegeben, es wird die aktuelle Uhrzeit angezeigt und das Symbol leuchtet. 4 Betätigen Sie die Taste oder bis das Symbol aufleuchtet. Drücken Sie anschließend . 5 Stellen Sie die gewünschte Uhrzeit für die Beendigung des Gar vorgangs mit den Tasten oder ein. 6 Anschließend werden zwei kurze Signaltöne abgegeben, es wird die aktuelle Uhrzeit angezeigt und das Symbol leuchtet. 7 Wählen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein. 8 Der Herd bleibt abgeschaltet, die Symbole und leuchten weiterhin. Damit ist Ihr Herd programmiert. 9 Bei Erreichen der Uhrzeit für den Beginn des Garvorgangs schaltet sich der Herd ein und führt den Garvorgang während der eingestellten Zeitdauer aus. 10 Nach Erreichen der programmier ten Endzeit wird der Herd abgeschaltet, es ertönt ein akustisches Signal und die Symbol und blinken. 11 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Herd erneut eingeschaltet. 12 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

Wenn Sie während des Gar vorgangs die Endzeit verändern möchten, betätigen Sie die Taste oder bis das Symbol aufleuchtet und bestätigen Sie mit der Taste . Jetzt können Sie die gewählte Endzeit mit den Tasten oder verändern. Nach Abschluss der Einstellung werden die Änderungen mit zwei kurzen Signaltönen bestätigt. Funktion Kindersicherung Zur Aktivierung dieser Funktion betätigen Sie die Taste etwas länger, anschließend werden zwei Signaltöne abgegeben und das Symbol leuchtet auf. Die Schaltuhr ist damit blockiert. Wird die Kindersicherung bei ausgeschaltetem Herd aktivier t, (Funktionswahlschalter in Stellung ), dann ist es nicht möglich, diesen einzuschalten. Durch Aktivieren der Kindersicherung in einer beliebigen Funktion wird nur die Bedienung der elektronischen Schaltuhr gesperrt. Zur Desaktivierung dieser Funktion betätigen Sie die Taste etwas länger, anschließend werden zwei Signaltöne abgegeben und das Symbol verlischt. Achtung Bei einem Ausfall der elektrischen Stromversorgung wird die gesamte Programmierung der elektronischen Schaltuhr gelöscht, als Uhrzeit wird 00:00 blinkend angezeigt. Sie müssen diese anschließend stellen und erneut programmieren.

DEUTSCH Wenn Sie eine dauernde Anzeige der Restzeit wünschen, indem Sie die Taste oder so oft betätigen, bis das Symbol blinkt und betätigen Sie die Taste etwas länger. Das Symbol blinkt und das Wort wird angezeigt. Wenn Sie die Taste nochmals etwas länger betätigen, erfolgt die Rückkehr zur Anzeige der Uhrzeit.

können die Funktion nutzen, auch wenn bereits mit dem Herd kochen. Befolgen hierzu die Anweisungen mit Ausnahme Punkt 4.

PROGRAMMIERUNG UND BEDIENUNG DER PYROLYSE-FUNKTION

1 WICHTIG: Entfernen Sie bitte sämtliches Zubehör (Backbleche, Bratroste, Führungsschienen der Backbleche, Teleskopauszüge) aus dem Backofeninnenraum. 2 Drehen Sie den Funktionswahlknopf auf Position Pyrolyse . 3 Danach drücken Sie die Taste PIRO auf der Uhr; es erscheint das Wort PIRO auf der Anzeige. 4 Nach einigen Sekunden erscheint auf der Anzeige der Uhr P2 (Programm 2 der Pyrolyse); außerdem bleibt das Symbol BACK erleuchtet. 5 Jetzt können Sie das Pyrolyse-Programm ändern auf P1, P2 oder P3, indem Sie die Tasten + oder – drücken: P1: Kürzestes Programm: Dauer 1 Stunde P2: Standard-Programm: Dauer 90 Minuten P3: Längstes Programm: Dauer 2 Stunden 6 Nach einigen Sekunden oder beim Drücken der Taste PIRO hören Sie 2 aufeinanderfolgende Pieptöne zur Bestätigung des gewählten Programms. 7 Zu diesem Zeitpunkt kann man immer noch das Pyrolyse-Programm ändern, indem man die Taste PIRO und die Tasten + oder – drückt. 8 Nach kurzer Zeit erscheint auf der Anzeige der Uhr die verbleibende Restzeit bis zum Ende des gewählten Programms, und die Symbole und BACK sind erleuchtet. Die Lampe leuchtet auf, und die Tür kann nicht mehr geöffnet werden; die Aufheizung beginnt. WICHTIG: Zu diesem Zeitpunkt ist der Backofen programmier t und führ t den Pyrolyse-Reinigungsvorgang durch. Während der Ausführung dieses Vorgangs kann keine Funktion der Backofenuhr gewählt werden, außer der Kindersicherung. Versuchen Sie auch nicht, die Backofentür zu öffnen, weil dadurch der Reinigungsprozess unterbrochen werden könnte. 44

9 Wenn der Pyrolyse-Reinigungsvorgang beendet ist, ertönt ein akustisches Signal, das Symbol leuchtet auf und auf der Uhranzeige erscheint die aktuelle Uhrzeit. 10 Drücken Sie irgendeine Taste der Uhr, um das Signal abzustellen. 11 Drehen Sie den Funktionswahlknopf auf Position .

Die Pyrolyse ist eine automatische Funktion und kann als solche nur durch Programmieren der Uhr gestar tet werden. Um einen Reinigungsvorgang abzubrechen, muss die Programmierung des Backofens wie folgt annulliert werden:

12 Der Aufheizvorgang des Backofens ist beendet, dennoch ist der Backofen extrem heiß und kann nicht benutzt werden. Der Kühlmotor wird weiterlaufen, bis der Backofen abgekühlt ist; die Lampe bleibt erleuchtet und das Symbol blinkt auf der Uhranzeige.

2 Entsperren Sie die Backofentür.

WICHTIG Aufgrund der hohen Temperaturen im Backofeninnenraum kann der Abkühlvorgang bis zu 2 Stunden dauern. 13 Wenn der Backofen abgekühlt ist, erlischt die Lampe . 14 Drücken Sie die Taste PIRO, um das Blinken des Symbols abzustellen. WICHTIG Zum Entsperren der Tür (Lampe erleuchtet) muss der Funktionswahlknopf auf Position . stehen. Wenn Sie die Anweisung unter Punkt 11 ausgelassen haben, drehen Sie den Wahlknopf auf Position und warten Sie einige Minuten, bis die Tür entsperrt wird und die Lampe ausgeht.

1 Drehen Sie den Funktionswahlknopf auf Position .

3 Annullieren Sie die Pyrolyse-Programmierung der Uhr.

1 Stellen Sie den Funktionswahlknopf auf Position . Der Backofen hört auf zu Heizen. Warten Sie einige Minuten, bevor Sie mit der folgenden Anleitung zum Entsperren der Tür fortfahren. 2 Entsperren Sie die Backofentür. Um den Reinigungsvorgang abzubrechen, muss die Backofentür entsperr t werden. Hierzu beachten Sie bitte folgendes: a) Entsperrung der Tür nach mehr als 30 Minuten Laufzeit des Reinigungsvorgangs. Wenn der Reinigungsvorgang im Backofen schon länger als 30 Minuten läuft, entsperrt sich die Tür automatisch, sobald sich der Backofen auf eine sichere Temperatur abgekühlt hat. Danach erlischt die Lampe .

b) Entsperrung der Tür während der ersten 30 Minuten Laufzeit des Reinigungsvorgang (bei niedriger Temperatur). Wenn der Reinigungsvorgang im Backofen weniger als 30 Minuten läuft, muss die Backofentür manuell wie folgt entsperrt werden: 1 Drehen Sie den Funktionswahlknopf auf Position . 2 Warten Sie ca. 1 Minute. 3 Drehen Sie den Funktionswahlknopf auf Position . 4 Ungefähr 1 Minute später erlischt die Lampe und dann kann die Tür geöffnet werden. 3 Annullieren Sie die PyrolyseProgrammierung der Uhr wie folgt: 1 Drehen Sie den Funktionswahlknopf auf Position und danach wieder zurück auf Position . 2 Drücken Sie die Taste Sekunden.

3 Danach erscheint auf der Uhranzeige die aktuelle Uhrzeit; das Symbol verschwindet.

15 Öffnen Sie die Backofentür und entfernen Sie mit einem feuchten Tuch die Asche, die durch diesen Vorgang erzeugt wurde. Die schwer zugänglichen Stellen im Innenraum reinigt man mit einem nichtmetallischen Topfkratzer. 16 Nach der Reinigung des Backofeninnenraums vergessen Sie bitte nicht, das Zubehör wieder zu installieren. 17 Ihr Backofen ist jetzt bereit für einen neuen Garvorgang. WICHTIG: Wenn bei der Programmierung oder Bedienung dieser Funktion irgendein Problem auftritt, konsultieren Sie den Abschnitt "Probleme bei der Bedienung der PyrolyseFunktion".

DEUTSCH Folgen Sie den nachstehenden Anleitungen zur Durchführung eines Pyrolyse-Reinigungsvorgangs:

ABBRUCH DES PYROLYSE-REINIGUNGSVORGANGS

PROBLEME BEI DER BEDIENUNG DER PYROLYSE-FUNKTION. URSACHE Sie haben sie vor der Durchführung des PyrolyseReini-gungsvorgangs nicht entfernt.

LÖSUNG Sie müssen durch neue ersetzt und diese bei zukünftigen Reinigungsvorgängen entfernt werden.

Die Farbe der Emaille hat sich Die chemische Zusammenverändert, oder es haben sich setzung einiger Lebensmittel Flecken gebildet. kann solche Veränderungen auf der Emaille hervorrufen.

Dies ist ein normaler Vorgang, der die Eigenschaften der Emaille nicht beeinträchtigt.

Die Backofentür ist blockiert, die Lampe leuchtet, aber der Backofen heizt nicht auf.

Sie haben den Funktionswahlknopf auf Position gedreht, aber keine weitere Funktion eingestellt.

Schalten Sie den Backofen ab und folgen Sie den Anleitungen zur Entsperrung der Tür während der ersten 30 Minuten Laufzeit bei niedriger Temperatur. Danach wählen Sie die Funktion Pyrolyse, indem Sie die Anleitung genau befolgen.

Ich habe den Funktionswahlknopf auf Position gedreht und die Taste PIRO gedrückt. Auf der Anzeige sehe ich P1, P2 oder P3, aber die Lampe leuchtet nicht auf und der Backofen heizt nicht.

Die Backofentür ist nicht richtig geschlossen. Deshalb kann die Türsicherung nicht greifen.

Überprüfen Sie die Tür und stellen Sie sicher, dass sie richtig geschlossen ist.

Ich habe den Funktionswahlknopf auf Position gedreht, die Taste PIRO gedrückt. Auf der Anzeige sehe ich P1, P2 oder P3, aber die Lampe leuchtet nicht auf und der Backofen heizt nicht. Ich habe die Funktion Pyrolyse eingestellt, der Backofen funktioniert korrekt, aber die Lampe leuchtet nicht.

Die Türsicherung funktioniert nicht, obwohl die Tür richtig geschlossen ist.

Rufen Sie bitte den Technischen Kundendienst an, da es sich um einen Defekt der Türsicherung handelt.

Die Lampe funktioniert nicht richtig.

Rufen Sie bitte den Technischen Kundendienst an.

Das Pyrolyse-Programm ist beendet und der Backofen ist kalt. Dennoch ist die Tür blockiert und das Symbol blinkt.

Sie haben den Funktionswahlknopf nicht auf Position v gedreht, als das Pyrolyse-Programm beendet war.

1. Stellen Sie den Funktionswahlknopf auf Position und warten Sie 1 Minute. 2. Drehen Sie den Funktionswahlknopf auf Position und warten Sie 1 Minute. 3. Drehen Sie den Funktionswahlknopf wieder auf Positio zurück und warten Sie, bis die Lampe erlischt. 4. Drücken Sie die Taste PIRO für 3 Sekunden.

PROBLEM URSACHE LÖSUNG Ich habe den Funktionswahlknopf auf Position gedreht, aber die Tür ist immer noch blockiert.

Der Backofen ist nicht bis auf Warten Sie, bis die die Sicherheitstemperatur Temperatur gesunken ist und abgekühlt. die Lampe erlischt. Danach annullieren Sie die PyrolyseProgrammierung der Uhr.

Ich habe den Funktionswahlknopf auf Position gedreht, der Backofen ist kalt und die Tür ist immer noch blockiert.

Sie haben die Anleitung zur Annullierung des Programms nicht genau befolgt.

Ich habe den FunktionswahlSie haben die Anleitung zur knopf auf Position gedreht Annullierung des Programms und die Backofentür ist nicht genau befolgt. entsperrt, aber das Symbol bleibt erleuchtet, und auf der Anzeige steht die verbleibende Restzeit des Reinigungsvorgangs.

1. Stellen Sie den Funktionswahlknopf auf Position und warten Sie 1 Minute. 2. Drehen Sie den Funktionswahlknopf auf Position und warten Sie 1 Minute. 3. Drehen Sie den Funktionswahlknopf wieder auf Position zurück und warten Sie, bis die Lampe erlischt. Folgen Sie der Anleitung zur Annullierung der PyrolyseProgrammierung der Uhr.

DEUTSCH PROBLEM Mein Zubehör und die Führungsschienen der Backbleche sind beschädigt.

Energieeffizienzklasse auf einer Skala von A (niedriger Verbrauch) bis G (hoher Verbrauch).
