HPE-735 - INSTALATION MANUAL - Fogão TEKA - Manual de utilização gratuito

MANUAL DE UTILIZADOR HPE-735 - INSTALATION MANUAL TEKA

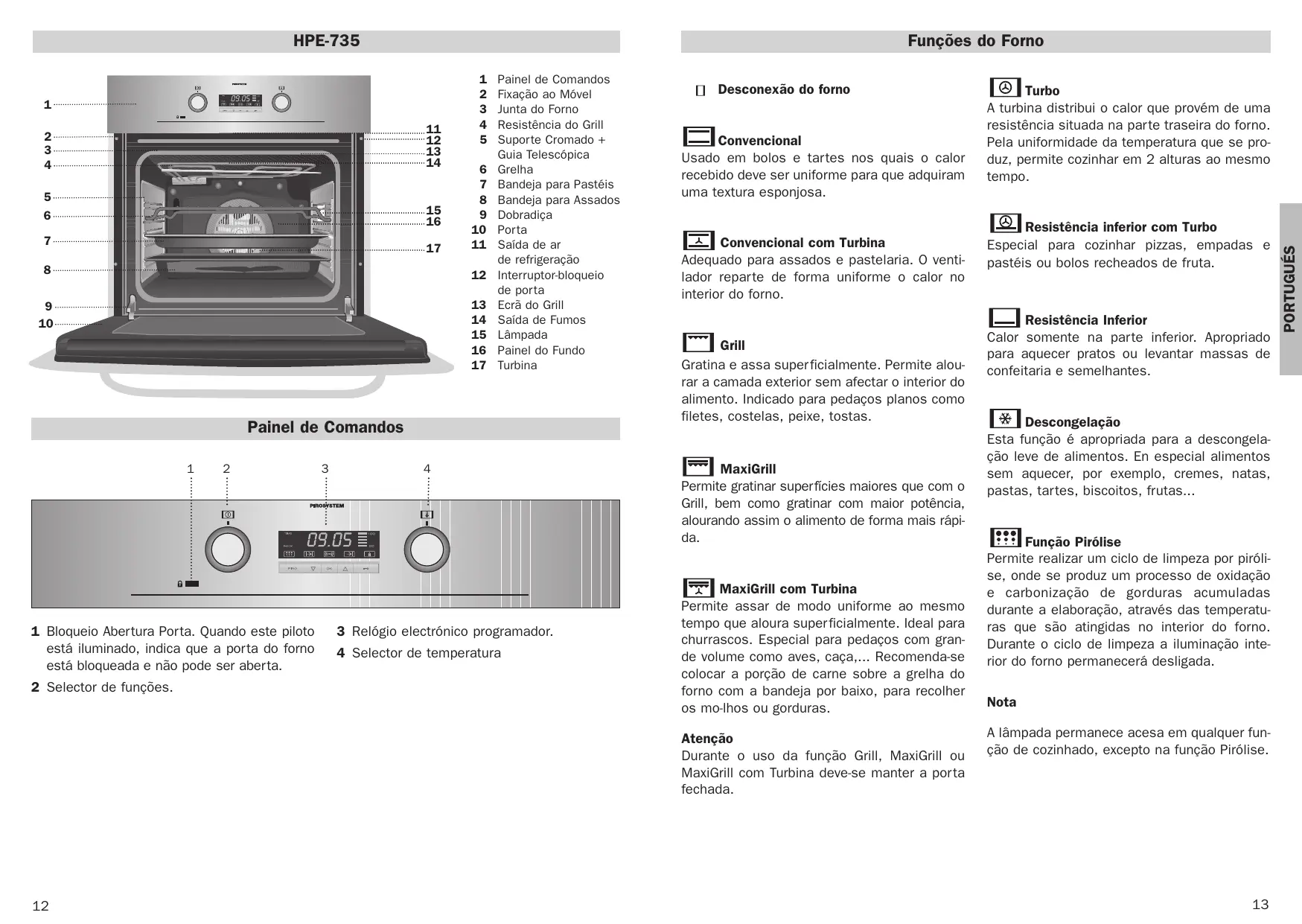

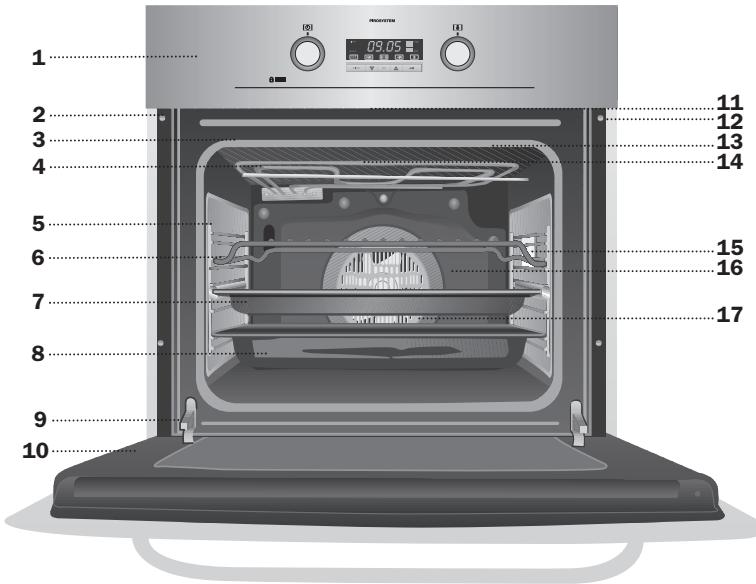

Painel de Comandos Fixação ao Móvel Junta do Forno Resistência do Grill Suporte Cromado + Guia Telescópica Grelha Bandeja para Pastéis Bandeja para Assados Dobradiça Porta Saída de ar de refrigeração Interruptor-bloqueio de porta Ecrã do Grill Saída de Fumos Lâmpada Painel do Fundo Turbina

Convencional Usado em bolos e tartes nos quais o calor recebido deve ser uniforme para que adquiram uma textura esponjosa.

Convencional com Turbina Adequado para assados e pastelaria. O ventilador reparte de forma uniforme o calor no interior do forno.

Grill Gratina e assa superficialmente. Permite alourar a camada exterior sem afectar o interior do alimento. Indicado para pedaços planos como filetes, costelas, peixe, tostas.

Painel de Comandos 1

1 Bloqueio Abertura Porta. Quando este piloto está iluminado, indica que a porta do forno está bloqueada e não pode ser aberta. 2 Selector de funções.

3 Relógio electrónico programador. 4 Selector de temperatura

MaxiGrill Permite gratinar superfícies maiores que com o Grill, bem como gratinar com maior potência, alourando assim o alimento de forma mais rápida.

MaxiGrill com Turbina Permite assar de modo uniforme ao mesmo tempo que aloura superficialmente. Ideal para churrascos. Especial para pedaços com grande volume como aves, caça,... Recomenda-se colocar a porção de carne sobre a grelha do forno com a bandeja por baixo, para recolher os mo-lhos ou gorduras. Atenção Durante o uso da função Grill, MaxiGrill ou MaxiGrill com Turbina deve-se manter a porta fechada.

Turbo A turbina distribui o calor que provém de uma resistência situada na parte traseira do forno. Pela uniformidade da temperatura que se produz, permite cozinhar em 2 alturas ao mesmo tempo.

Resistência inferior com Turbo Especial para cozinhar pizzas, empadas e pastéis ou bolos recheados de fruta.

Resistência Inferior Calor somente na parte inferior. Apropriado para aquecer pratos ou levantar massas de confeitaria e semelhantes.

Descongelação Esta função é apropriada para a descongelação leve de alimentos. En especial alimentos sem aquecer, por exemplo, cremes, natas, pastas, tartes, biscoitos, frutas...

Função Pirólise Permite realizar um ciclo de limpeza por pirólise, onde se produz um processo de oxidação e carbonização de gorduras acumuladas durante a elaboração, através das temperaturas que são atingidas no interior do forno. Durante o ciclo de limpeza a iluminação interior do forno permanecerá desligada. Nota A lâmpada permanece acesa em qualquer função de cozinhado, excepto na função Pirólise.

Programação da Duração do Cozinhado 1 Prima as teclas ou até se iluminar o símbolo . De seguida prima a tecla .

Acerto do Relógio Electrónico Ao ligar o forno, observará que, no relógio, aparece a piscar a palavra e a indicação 00:00. Premindo as teclas ou acertará o relógio; a seguir ouvirá 2 beeps seguidos como confirmação da hora seleccionada. Se desejar alterar a hora, prima as teclas ou até a palavra começar a piscar bem como a hora actual. A seguir prima a tecla . Premindo as teclas ou poderá modificar a hora. Finalmente, ouvirá 2 beeps seguidos como confirmação da alteração realizada.

Funcionamento Manual Depois de acertar o relógio, o forno está pronto para cozinhar. Seleccione uma função de cozinhado e uma temperatura. Ao iniciar o cozinhado, observará que o símbolo ilumina-se de forma progressiva até o forno aquecer 100% à temperatura seleccionada. Para desligar o forno, coloque os comandos na posição . O símbolo desligar-se-á de forma progressiva à medida que diminui a temperatura interior do forno.

Funções do Relógio Electrónico Avisador: Gera um sinal acústico ao fim de algum tempo, para tal, não é necessário que o forno esteja a cozinhar. Duração do Cozinhado: Permite cozinhar durante um tempo seleccionado; de seguida, o forno desligar-se-á de forma automática. Hora de Finalização do Cozinhado: Permite cozinhar até a uma hora estabelecida, de seguida, o forno desligar-se-á de forma automática.

Duração e Fim do Cozinhado: Permite programar a duração e a hora de finalização do cozinhado. Com esta função, o forno colocar-se-á em funcionamento de forma automática à hora necessária para cozinhar durante o tempo seleccionado (Duração), finalizando de forma automática à hora anteriormente indicada. (Fim do Cozinhado). Função Segurança para Crianças. Esta função bloqueia o forno, evitando o manuseamento por parte de crianças mais pequenas.

2 Seleccione a duração, premindo as teclas ou .

6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo.

4 Seleccione uma função e uma temperatura de cozinhado.

A qualquer momento pode visualizar a hora de finalização do cozinhado, premindo as teclas ou até o símbolo piscar, e premindo de seguida a tecla . Neste momento, pode modificar a hora de finalização seleccionada premindo as teclas ou . A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Programação da função Pirólise Programação do Avisador

6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo.

Em qualquer momento, pode visualizar o tempo restante, premindo as teclas ou até o símbolo piscar, e premindo de seguida a tecla . Neste momento, pode alterar o tempo seleccionado premindo as teclas ou . A seguir ouvirá 2 beeps seguidos como confirmação da alteração. Se desejar ver de forma permanente o tempo restante até à finalização, prima as teclas ou até o simbolo piscar e prima a tecla de forma prolongada. O símbolo piscará e a palavra iluminar-se-á. Para voltar à hora actual, basta premir de novo a tecla de forma prolongada.

5 Alcançada a hora seleccionada, o forno desligar-se-á, soará um sinal acústico e o símbolo piscará.

3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo permanecerá iluminado, indicando que o forno desligar-se-á de forma automática.

5 Decorrida a duração do cozinhado, o forno desligar-se-á, soará um sinal acústico e o símbolo piscará.

1 Prima a tecla até se iluminar o símbolo . A seguir prima a tecla . 2 Seleccione o tempo após o qual deseja que o relógio avise, premindo as teclas ou . 3 Posteriormente, soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo permanecerá iluminado, indicando que o avisador já está programado. 4 Decorrido o tempo programado, soará um sinal acústico e o símbolo começará a piscar. 5 Prima qualquer tecla para parar o sinal acústico, o símbolo desligar-se-á.

4 Seleccione uma função e uma temperatura de cozinhado.

7 Coloque os comandos na posição desligar o forno.

A qualquer momento, pode visualizar o tempo restante de cozinhado, premindo as teclas ou até o símbolo piscar, e premindo de seguida a tecla . Neste momento, pode modificar o tempo seleccionado premindo as teclas ou . A seguir ouvirá 2 beeps seguidos, como confirmação da alteração. Se desejar ver de forma permanente o tempo restante até à finalização, prima as teclas ou até o simbolo piscar e prima a tecla de forma prolongada. O símbolo piscará e a palavra iluminar-se-á. Para voltar à hora actual basta premir de novo a tecla de forma prolongada. Programação da Hora de Finalização do Cozinhado

7 Coloque os comandos na posição desligar o forno.

Pode usar esta função mesmo que já esteja a utilizar o forno. Para tal, siga as instruções indicadas, excepto a número 4. Programação da Duração e Fim do Cozinhado 1 Prima as teclas ou até se iluminar o símbolo . De seguida prima a tecla . 2 Seleccione a duração, premindo as teclas ou . 3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo permanecerá iluminado. 4 Prima as teclas ou até o símbolo se iluminar. A seguir prima a tecla . 5 Seleccione a hora de finalização do cozinhado, premindo as teclas ou .

1 Prima as teclas ou até se iluminar o símbolo . De seguida prima a tecla .

6 Posteriormente soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo permanecerá iluminado.

2 Seleccione a hora de finalização do cozinhado, premindo as teclas ou .

7 Seleccione uma função e uma temperatura de cozinhado.

3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo permanecerá iluminado, indicando que o forno desligar-se-á de forma automática.

8 O forno permanecerá desligado, ficando iluminados os símbolos e . O seu forno está programado. 9 Quando alcançar a hora de início do cozinhado, o forno entrará em funcionamento e realizar-se-á o cozinhado durante o tempo seleccionado. 15

PORTUGUÉS Uso do Forno

11 Prima qualquer tecla para parar o sinal acústico, ligando-se o seu forno de novo. 12 Coloque os comandos na posição desligar o forno.

Se desejar modificar a hora de finalização, prima as teclas ou até se iluminar o símbolo , e prima a tecla . A partir deste momento, pode modificar a hora seleccionada premindo as teclas ou . A seguir ouvirá 2 beeps seguidos, como confirmação da modificação.

Se activar a função segurança para crianças com o forno desligado (comando selector de funções no ) evitará que o forno se coloque em funcionamento. Se activar esta segurança com qualquer função de cozinhado, só bloqueará o manuseamento do relógio electrónico. Para desactivar a função, prima a tecla de forma prolongada, a seguir ouvirá 2 beeps seguidos e o símbolo desligar-se-á. Atenção No caso de um corte de fornecimento eléctrico, será eliminada toda a programação do relógio electrónico e aparecerá a indicação 00:00 a piscar no relógio. Deverá acertá-lo e programá-lo de novo.

PROGRAMAÇÃO E MANUSEAMENTO DA FUNÇÃO PIRÓLISE Siga as seguintes instruções para realizar um ciclo de limpeza pirolítica: 1 IMPORTANTE: Retire todos os acessórios (prateleiras, grelhas, suportes laterais para a colocação das prateleiras, guias telescópicas) do interior do forno. 2 Gire o comando selector de funções de cozinhado, para a posição Pirólise . 3 A seguir, pulse a tecla PIRO do relógio, observando a palavra PIRO no ecrã. 4 Após uns segundos, no ecrã do relógio verá a indicação P2 (programa 2 de pirólise), ficando também iluminado o símbolo BACK.

Função segurança para crianças. Para activar a função, prima a tecla de forma prolongada, a seguir ouvirá 2 beeps seguidos e o símbolo iluminar-se-á. O relógio está bloqueado.

5 Nesse instante pode-se modificar o programa de pirólise para P1, P2 ou P3 pulsando as teclas + ou –, onde: P1: Programa mínimo. Duração 1 hora P2: Programa standard. Duração 1 hora e 30 minutos P3: Programa máximo. Duração 2 horas 6 Decorridos vários segundos ou pulsando a tecla PIRO podem-se ouvir 2 beep seguidos como confirmação da programação escolhida. 7 Neste instante ainda é possível modificar o programa de pirólise, pulsando a tecla PIRO e as teclas + ou –. 8 Após uns instantes, no ecrã do relógio verá o tempo restante para que o programa seleccionado finalize e os símbolos e BACK iluminados. O piloto ficará iluminado e a porta do forno já não se pode abrir, iniciando-se o aquecimento. IMPORTANTE: Uma vez chegado a este ponto, o forno encontra-se programado e a realizar ciclo de limpeza pirolítica. Durante a realização deste ciclo, não poderá seleccionar nenhuma das funções do relógio do forno, salvo a função segurança de crianças. Também não tente abrir a porta do forno dado que poderia interromper o processo de limpeza.

9 Quando conclua o ciclo de limpeza pirolítica, ouvirá um sinal sonoro, o símbolo piscará e verá a hora actual no ecrã do relógio. 10 Pulse qualquer tecla do relógio para deter o sinal sonoro. 11 Coloque em posição o comando selector de funções de cozinhado. 12 O processo de aquecimento do forno concluiu, no entanto, o forno está excessivamente quente e não pode ser utilizado. Até que o forno não arrefeça observará que o motor de refrigeração continua a funcionar, o piloto permanece iluminado e o símbolo pisca no ecrã do relógio. IMPORTANTE Devido às altas temperaturas do interior do forno, o processo de arrefecimento pode demorar até 2 horas. 13 Uma vez que o seu forno tenha arrefecido, o piloto ficará desligado. 14 Pulse a tecla PIRO para cancelar a intermitência do símbolo . IMPORTANTE Para desbloquear a porta (piloto aceso), o selector de funções deve estar em posição . Se não realizou a instrução 11 então coloque o selector de funções em posição e espere uns minutos até que a porta fique desbloqueada e o piloto desligado. 15 Abra a porta do forno e passe um pano húmido pelo interior da cavidade, retirando a cinza obtida durante o ciclo de limpeza. Em zonas de difícil acesso do interior do forno será necessário limpar com algum esfregão de fibra não metálica. 16 Una vez limpo o interior do forno, não se esqueça de instalar novamente os suportes e os seus acessórios. 17 O forno já está preparado para um novo cozinhado. IMPORTANTE: se detecta alguma incidência na programação e manuseamento desta função consulte a secção “Incidências no Manuseamento da Função Pirólise”. 17

10 Alcançada a hora final que tinha sido programada, o forno desligar-se-á, soará um sinal acústico e os símbolos e piscarão.

A pirólise é uma função automática e, assim, apenas pode ser accionada mediante a programação do relógio. Para cancelar um ciclo de limpeza é necessário desprogramar o forno, seguindo estas instruções: 1 Coloque em posição tor de funções.

2 Desbloqueie a porta do forno. 3 Cancele a programação Pirólise do relógio.

b) Desbloqueio da porta nos primeiros 30 minutos do ciclo de limpeza (a baixa temperatura). Decorreram menos de 30 minutos do ciclo de limpeza, deve proceder ao desbloqueio manual da porta. As instruções são: 1 Gire o comando selector de funções para a posição .

2 Desbloqueie a porta do forno. Para cancelar a programação do ciclo de limpeza é imprescindível que a porta do forno se encontre desbloqueada. Para isto deve ter em conta: a) Desbloqueio da porta decorridos 30 minutos do ciclo de limpeza. Se o forno esteve a funcionar mais de 30 minutos, o desbloqueio da porta produzir-se-á de forma automática uma vez que tenha arrefecido até à temperatura de segurança. Então o piloto desliga-se.

4 Aproximadamente 1 minuto mais tarde o piloto desliga-se e já pode abrir a porta do forno.

CAUSA Não foram retirados quando realizou o processo de limpeza pirolítica.

É preciso substituí-los por outros novos e retirá-los em posteriores ciclos de limpeza.

A cor do esmalte sofreu variações ou apareceram nódoas.

A composição química de alguns alimentos pode gerar estas mudanças no esmalte.

É um processo normal que não danifica as propriedades do esmalte.

A porta do forno está bloqueada, o piloto está aceso mas o forno não aquece.

Girou o comando selector de funções para a posição e já não realizou nenhuma operação adicional.

Desligue o forno e siga as instruções para desbloquear a porta nos primeiros 30 minutos, a baixa temperatura. A seguir, seleccione a função pirólise seguindo todas as instruções de forma correcta.

Girei o comando selector de funções para a posição , pulsei a tecla PIRO, no ecrã vejo a indicação P1, P2 ou P3 mas o piloto não se acende e o forno não aquece.

A porta do forno está mal fechada, portanto, não se pode bloquear a abertura da porta.

Revise a porta e assegure-se de que está bem fechada.

3 Cancele a programação Pirólise do relógio. Para cancelar a programação deve: 1 Girar o comando selector de funções para a posição e depois voltar de novo à posição . 2 Pulse a tecla PIRO durante 3 segundos. 3 A seguir verá que o ecrã do relógio mostrará a hora actual, desaparecendo o símbolo .

SOLUÇÃO Os meus acessórios e suportes fixação prateleiras estão danificados.

2 Espere aproximadamente 1 minuto. 3 Gire o comando selector de funções para a posição .

1 Coloque na posição o comando selector de funções. O forno deixará de aquecer. Deve esperar uns minutos antes de continuar com as instruções para desbloquear a porta.

INCIDÊNCIAS NO MANUSEAMENTO DA FUNÇÃO PIROLÍTICA Girei o comando selector de O interruptor de porta não funções para a posição , funcionou apesar da porta pulsei a tecla PIRO, no ecrã estar bem fechada. vejo a indicação P1, P2 ou P3 mas o piloto não se ilumina e o forno não aquece.

Ligue, se faz favor, para o Serviço de Assistência Técnica dado que existe uma falha do interruptor de porta.

Programei a função Pirólise, o O piloto não funciona forno funciona correctamente correctamente. mas o piloto não se ilumina.

Ligue, se faz favor, para o Serviço de Assistência Técnica.

O programa de pirólise concluiu e o forno está frio, no entanto, a porta está bloqueada e o símbolo pisca.

1. Coloque em posição o comando selector de funções e espere 1 minuto. 2. Gire o comando selector de funções para a posição e espere 1 minuto. 3. Volte a colocar na posição comando selector de funções e espere que o piloto se desligue. 4. Pulse a tecla PIRO durante 3 segundos.

Não colocou em posição o comando selector de funções quando concluiu o programa de pirólise.

PORTUGUÉS CANCELAMENTO DO CICLO DE LIMPEZA PIROLÍTICA HPE-735

CAUSA O forno não arrefeceu até Coloquei em posição o comando selector de funções atingir a temperatura de e a porta continua bloqueada. segurança.

SOLUÇÃO Espere que a temperatura desça e o piloto se desligue. Depois cancele a programação pirólise do relógio.

Não seguiu de forma correcta 1. Coloque em posição Coloquei em posição o o comando selector de funções, as instruções dadas para o comando selector de cancelamento. o forno está frio e a porta funções e espere 1 minuto. continua bloqueada. 2. Gire o comando selector de funções para a posição e espere 1 minuto. 3. Volte a colocar em posição o comando selector de funções e espere que o piloto se desligue. Coloquei na posição o comando selector de funções e a porta está desbloqueada, no entanto, o símbolo permanece iluminado e vê-se no ecrã o tempo restante do ciclo de limpeza.

Não seguiu de forma correcta as instruções dadas para o cancelamento.

Siga as instruções de cancelamento de Programação Pirólise do relógio.

Classe de eficiência energética, numa escala de A (eficiente) a G (ineficiente).

Forced air Convecção forçada de ar. convection.

Forced air Convecção forçada de ar. convection.

Volumen neto Volume útil (litros). (litros). Pequeño Medio Grande

Pequeno Médio Grande

Forced air Convecção forçada de ar. convection.

Nível de ruído Noise (dB (A) dB(A) re 1 pW. re 1 pW).
