10600985329, Ausgabe 1 Deutsch Inhalt Deutsch 10600985329, Ausgabe 1 Innovative Technologie Innovative Technologie ... und ergonomisches Design machen Ihren AMILO Desktop zu einem benutzerfreundlichen und zuverlässigen Desktop-PC. Ihr Gerät ist mit einem Microsoft Windows-Betriebssystem ausgestattet. Dieses ist bereits vorinstalliert und für Sie optimal konfiguriert. Das Gerät ist sofort startbereit, wenn Sie es zum ersten Mal einschalten. Ihr Gerät ist mit neuester Technologie ausgestattet, damit Sie Ihre Computer-Erfahrung optimal umsetzen können.

• stromsparende Intel CPU
• Gehäuse im neuen schwarz/weißen Design von Fujitsu Siemens Computers Mit dem benutzerfreundlichen "BIOS-Setup-Utility" können Sie die Hardware Ihres Geräts steuern und Ihr System besser vor unbefugtem Zugriff schützen, indem Sie die leistungsfähigen Passwort-Eigenschaften nutzen. Diese Betriebsanleitung zeigt Ihnen unter anderem, wie Sie Ihr Gerät in Betrieb nehmen und bedienen. Weitere Informationen Allgemeine Informationen zu Ihrem Gerät finden Sie in der Betriebsanleitung "AMILO Desktop". Softwarebezogene Teile dieser Anleitung beziehen sich auf Microsoft-Produkte, falls sie zum Lieferumfang Ihres Geräts gehören. Beachten Sie bei der Installation von anderen Softwareprodukten die Bedienungsanleitungen des Herstellers. Betriebsanleitung "AMILO Desktop" Die Betriebsanleitung "AMILO Desktop" finden Sie im Windows-Startmenü unter Alle Programme - Fujitsu Siemens Computers oder im Internet unter "www.fujitsu-siemens.com/support". 10600985329, Ausgabe 1 Deutsch - 1 Innovative Technologie Darstellungsmittel kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Geräts oder die Sicherheit Ihrer Daten gefährdet sind. Die Gewährleistung erlischt, wenn Sie durch Nichtbeachtung dieser Hinweise Defekte am Gerät verursachen kennzeichnet wichtige Informationen für den sachgerechten Umgang mit dem Gerät

Diese Schrift Diese Schrift Diese Schrift kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen kennzeichnet ein Resultat kennzeichnet Eingaben, die Sie mit der Tastatur in einem Programm-Dialog oder in einer Kommandozeile vornehmen, z. B. Ihr Passwort (Name123) oder einen Befehl, um ein Programm zu starten (start.exe) kennzeichnet Informationen, die von einem Programm am Bildschirm ausgegeben werden, z. B.: Die Installation ist abgeschlossen! kennzeichnet

"Diese Schrift" Begriffe und Texte in einer Softwareoberfläche, z. B.: Klicken Sie auf Speichern.

• Namen von Programmen oder Dateien, z. B. Windows oder setup.exe. kennzeichnet

Querverweise auf einen anderen Abschnitt z. B. "Sicherheitshinweise" Querverweise auf eine externe Quelle, z. B. eine Webadresse: Lesen Sie weiter auf "www.fujitsu-siemens.com"

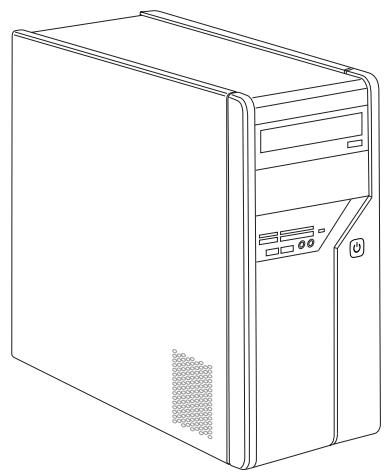

• Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit" kennzeichnet eine Taste auf der Tastatur, z. B: F10 kennzeichnet Begriffe und Texte, die betont oder hervorgehoben werden, z. B.: Gerät nicht ausschalten 10600985329, Ausgabe 1 Wichtige Hinweise Wichtige Hinweise Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheit" und in der Betriebsanleitung "AMILO Desktop". 10600985329, Ausgabe 1 Deutsch - 3 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente In diesem Kapitel werden die einzelnen Hardware-Komponenten Ihres Geräts vorgestellt. Sie erhalten eine Übersicht über die Anzeigen und die Anschlüsse des Geräts . Machen Sie sich mit diesen Elementen vertraut, bevor Sie mit dem Gerät arbeiten. Die nachfolgende Abbildung kann von Ihrer Konfiguration abweichen. Anschlüsse Bezeichnung Spannungsversorgung des PC Abbildung Symbol Netzanschluss

10600985329, Ausgabe 1 Anschlüsse und Bedienelemente Bezeichnung Sound (Externe Tonquellen, z. B. Aktivlautsprecher, Mikrofon)

• Sound onboard Bei zusätzlich eingebauter Soundkarte ist die Soundfunktion auf dem Mainboard nicht aktiviert bzw. „Sound onboard“ ist nicht vorhanden. Abbildung Symbol Line In Line Out Mic 3,5-mm-Klinkenbuchsen SPDIF Out Digitaler Soundanschluss, siehe auch Handbuch zum Mainboard. Cinch-Anschluss (Coax) Anschluss für USB-Geräte (z. B. Tastatur; Maus IR-Sender / Empfänger-Modul, Scanner, Drucker) USB 2.0 USB-Buchse Wichtiger Hinweis zu USB 2.0: Um eine sichere Datenübertragungsrate zu gewährleisten, empfehlen wir Ihnen, USB-Anschlusskabel mit einer Länge von max. 3 m zu verwenden. Anschluss für Firewire- oder IEEE-1394-kompatible Geräte (z. B. Videorekorder, Digitalkamera) FireWire oder USB

FireWire-Buchse Netzwerk oder DSL-Modem RJ-45-Buchse oder oder LAN 10600985329, Ausgabe 1 Deutsch - 5 Anschlüsse und Bedienelemente Bezeichnung Videoeingangs- und Ausgangsanschluss (optional) Abbildung Symbol SVIDEO IN SVIDEO OUT (siehe Dokumentation zur VGA-Karte)

4- od. mehrpolige Buchse

Anschluss für digitales Videosignal (Monitor) DVI Digitale Audio-VideoSchnittstelle HDMI Anzeigen und Bedienelemente Bezeichnung Hauptschalter Ein-/Ausschalter Symbol Bedeutung Schalter zum Ein-/Ausschalten. Das Gerät kann nicht mehr aus dem Netzwerk gestartet werden (Wake on LAN). Schalter zum Hochfahren des Systems.

Ein-/Ausschalter leuchtet weiß: Das System ist eingeschaltet. Ein-/Ausschalter blinkt gelb: Auf die Festplatte wird zugegriffen. Ein-/Ausschalter blinkt weiß: Das System ist im Energiesparmodus. 10600985329, Ausgabe 1 Inbetriebnahme Inbetriebnahme Inbetriebnahme Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise", Seite 3 . Lieferinhalt auspacken und überprüfen Die Originalverpackung der Geräte sollten Sie für einen eventuellen Transport aufbewahren. Lieferinhalt Verpackung ► Packen Sie alle Teile aus. ► Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. ► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. Wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen, informieren Sie unverzüglich Ihre Verkaufsstelle! Schritte der Erstinbetriebnahme Inbetriebnahme Erstinbetriebnahme,Übersicht Es sind nur wenige Schritte nötig, um Ihr neues Gerät das erste Mal in Betrieb zu nehmen:

• Stellplatz für das Gerät wählen und Gerät aufstellen
• Externe Geräte anschließen
• Nennspannung überprüfen und Gerät an das Stromnetz anschließen
• Gerät einschalten Mehr zu den einzelnen Schritten erfahren Sie in den folgenden Abschnitten. Externe Geräte Wenn Sie zusätzlich zu Ihrem Gerät andere externe Geräte erhalten haben (z. B. einen Drucker), schließen Sie diese erst nach der Erstinstallation an. Wie Sie diese externen Geräte anschließen, ist in den folgenden Abschnitten beschrieben. Laufwerke und Baugruppen Wenn Sie Laufwerke oder Baugruppen zusätzlich zu Ihrem Gerät erhalten haben, bauen Sie diese erst nach der Erstinstallation ein. Das Einbauen von Laufwerken und Baugruppen ist im Handbuch "AMILO Desktop" im Kapitel"Systemerweiterungen" beschrieben. 10600985329, Ausgabe 1 Deutsch - 7 Inbetriebnahme Gerät aufstellen Gerät Ergonomisch Bildschirmarbeitsplatz Berücksichtigen Sie beim Aufstellen des Geräts die Empfehlungen und Sicherheitshinweise im Handbuch "Sicherheit". Stellen Sie das Gerät nur in der dafür vorgesehenen Betriebslage (senkrecht auf den Standfüßen) auf. Wir empfehlen Ihnen, das Gerät auf eine rutschfeste Unterlage zu stellen. Bei der Vielfalt der bei Möbeln verwendeten Beschichtungen und Lacke ist es nicht auszuschließen, dass die Kunststoff-Füße Schäden auf der Stellfläche verursachen. Stellen Sie nicht mehrere Geräte übereinander. Das Gerät darf nur auf den Standfüßen stehend in Betrieb genommen werden. Abhängig vom Standort Ihres Geräts kann es zu störenden Vibrationen und Geräuschen kommen. Um dies zu vermeiden, sollte bei Gehäuseseiten ohne Lüftungsflächen ein Mindestabstand von 3 mm zu anderen Geräten oder Gegenständen eingehalten werden. Achten Sie darauf, dass das Gerät ausreichend belüftet wird. Die Lüftungsflächen des Bildschirms und des Geräts dürfen nicht verdeckt werden, um Überhitzung zu vermeiden. Setzen Sie das Gerät keinen extremen Umgebungsbedingungen aus (siehe "AMILO Desktop L / AMILO Desktop P", Seite 17, Abschnitt "Umgebungsbedingungen"). Schützen Sie das Gerät vor Staub, Feuchtigkeit und Hitze. Externe Geräte anschließen Lesen Sie die Dokumentation zum externen Gerät, bevor Sie es anschließen. Außer bei USB-Geräten müssen die Netzstecker gezogen sein, wenn Sie externe Geräte anschließen! Bei Gewitter dürfen Sie Leitungen weder stecken noch lösen. Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! Halten Sie beim Anschließen oder Lösen von Leitungen die nachfolgend beschriebene Reihenfolge ein. Leitungen anschließen ► Alle betroffenen Geräte ausschalten. ► Die Netzstecker aller betroffenen Geräte aus den Schutzkontakt-Steckdosen ziehen. ► Alle Leitungen am Gerät und an den externen Geräten stecken. Beachten Sie auf jeden Fall die Sicherheitshinweise im Kapitel "Wichtige Hinweise", Seite 3 . ► Alle Datenübertragungsleitungen in die vorgesehenen Steckvorrichtungen der Daten-/Fernmeldenetze stecken. ► Alle Netzstecker in die geerdeten Schutzkontakt-Steckdosen stecken. Leitung Kabel

10600985329, Ausgabe 1 Inbetriebnahme Leitungen lösen ► Alle betroffenen Geräte ausschalten. ► Die Netzstecker aller betroffenen Geräte aus den Schutzkontakt-Steckdosen ziehen. ► Alle Datenübertragungsleitungen aus den Steckvorrichtungen der Daten-/Fernmeldenetze ziehen. ► Alle Leitungen am Gerät und an den externen Geräten lösen. Leitung Bildschirm anschließen ► Bereiten Sie den Bildschirm vor, wie in der Betriebsanleitung zum Bildschirm beschrieben (z. B. Leitungen stecken). ► Stecken Sie die Datenleitung in den Bildschirmanschluss des Geräts. Bildschirm Je nach Ausbaustufe Ihres Geräts und Ihres Bildschirms, können Sie die Datenleitung auch an die DVI-Schnittstelle anschließen. ► Schließen Sie die Netzleitung des Bildschirms an eine geerdete Schutzkontakt-Steckdose an. Maus und Tastatur Zum Lieferumfang Ihres Geräts gehören eine Maus und eine Tastatur. Eine Beschreibung hierzu finden Sie in der Betriebsanleitung "AMILO Desktop". Maus und Tastatur anschließen ► Schließen Sie Maus und Tastatur an je eine USB-Schnittstelle an, siehe "Externe Geräte an die USB-Anschlüsse anschließen", Seite 9 . Externe Geräte an die USB-Anschlüsse anschließen Externe Geräte USB-Anschluss USB-Geräte Geräte An die USB-Anschlüsse können Sie eine Vielzahl externer Geräte anschließen (z. B. Drucker, Scanner, Modem oder Tastatur). USB-Geräte sind hot-plug-fähig. Daher können die Leitungen von USB-Geräten bei eingeschaltetem Gerät angeschlossen und gelöst werden. Weitere Informationen finden Sie in der Dokumentation zu den USB-Geräten. ► Schließen Sie die Datenleitung an das externe Gerät an. ► Schließen Sie die Datenleitung an einen USB-Anschluss Ihres Geräts an. 10600985329, Ausgabe 1 Deutsch - 9 Inbetriebnahme Gerätetreiber Die externen USB-Geräte, die Sie an einen der USB-Anschlüsse anschließen, benötigen üblicherweise keine eigenen Treiber, da die notwendige Software bereits im Betriebssystem enthalten ist. Wenn das externe USB-Gerät jedoch eine eigene Software benötigt, installieren Sie diese von dem Datenträger, der mit dem USB-Gerät geliefert wurde. Vom vorderen USB-Anschluss Ihres Geräts zum externen USB-Gerät darf nur eine maximal 3 m lange Leitung verwendet werden, um USB 2.0 zu gewährleisten. Gerät an die Netzspannung anschließen Netzadapter

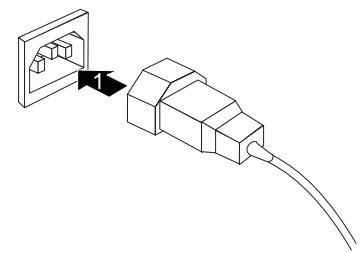

► Schließen Sie die Netzleitung am Gerät an (1). ► Stecken Sie den Netzstecker in eine geerdete Schutzkontakt-Steckdose (2). Erstes Einschalten: die Software wird installiert Software Installation Wenn das Gerät in ein Netzwerk eingebunden wird, sind bei der Software-Installation Angaben zu Benutzer, Server und Netzwerkprotokoll nötig. Wenn Sie das Gerät zum ersten Mal einschalten, wird die mitgelieferte Software installiert und konfiguriert. Planen Sie etwas Zeit dafür ein, denn dieser Vorgang darf nicht unterbrochen werden. Nach dem Beginn der Installation darf das Gerät nicht ausgeschaltet werden, bis die Installation abgeschlossen ist! Während der Installation darf das Gerät nur bei Aufforderung neu gestartet werden! Die Installation wird sonst nicht korrekt durchgeführt und der Festplatteninhalt muss vollständig wiederhergestellt werden.

10600985329, Ausgabe 1 Inbetriebnahme Bildschirm und Gerät einschalten ► Schalten Sie den Bildschirm ein (siehe Betriebsanleitung des Bildschirms).

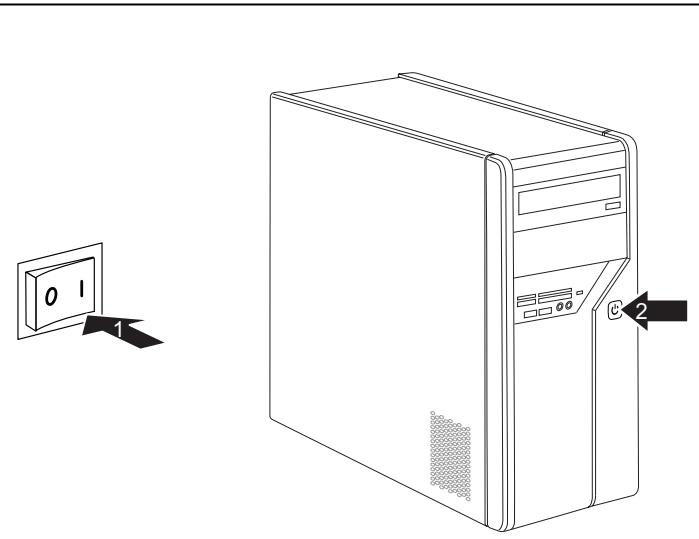

► Stellen Sie den Hauptschalter an der Rückseite des Geräts auf Position "I" (1). ► Drücken Sie den Ein-/Ausschalter an der Vorderseite des Geräts. Die Betriebsanzeige leuchtet, das Gerät startet. Installation der Software ► Befolgen Sie während der Installation die Anweisungen am Bildschirm. ► Lesen Sie bei Unklarheiten bezüglich der angeforderten Eingabedaten in der Hilfe zu Ihrem Betriebssystem nach. Installation Software Weitere Informationen zum System sowie Treiber, Utilities und Updates finden Sie im Handbuch zur Wiederherstellung installierter Software und im Internet unter "http://www.fujitsu-siemens.com/support". 10600985329, Ausgabe 1 Deutsch - 11 Bedienung Bedienung Gerät einschalten ► Schalten Sie gegebenenfalls den Bildschirm ein (siehe Betriebsanleitung des Bildschirms). ► Drücken Sie den Ein-/Ausschalter an der Vorderseite des Geräts. Bildschirm Gerät Gerät ausschalten ► Beenden Sie ordnungsgemäß Ihr Betriebssystem. ► Wenn das Betriebssystem das Gerät nicht automatisch in einen Energiesparmodus fährt oder ausschaltet, drücken Sie den Ein-/Ausschalter mindestens 4 Sekunden. Das Gerät verbraucht dann ein Minimum an Energie. Bildschirm Gerät Der Ein-/Ausschalter trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie den Netzstecker aus der Steckdose ziehen. ► Schalten Sie gegebenenfalls den Bildschirm aus (siehe Betriebsanleitung des Bildschirms).

10600985329, Ausgabe 1 Bedienung Anzeigen am Gerät Gerät Betriebsanzeige Die Anzeigen finden Sie an der Vorderseite des Gehäuses.

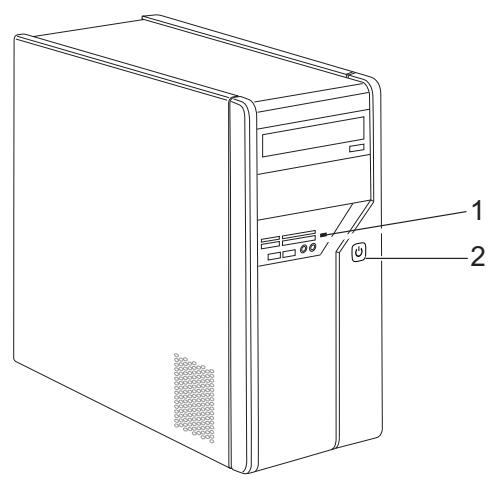

1 = Statusanzeige Speicherkarten-Lesegerät 2 = Betriebsanzeige Statusanzeige Speicherkarten-Lesegerät

Die Anzeige leuchtet dauerhaft: Eine Speicherkarte ist eingesteckt. Die Anzeige blinkt: Auf die eingesteckte Speicherkarte wird zugegriffen. Die Anzeige leuchtet nicht: Es befindet sich keine Speicherkarte im Lesegerät. 10600985329, Ausgabe 1 Deutsch - 13 Bedienung Betriebsanzeige Betriebsanzeige Im Energiesparmodus darf das Gerät nicht vom Netz getrennt werden, da dies sonst zu einem Datenverlust führen kann.

Die Anzeige leuchtet weiß: Das Gerät ist eingeschaltet. Die Anzeige blinkt weiß: Das Gerät ist im Energiesparmodus. Nach dem Einschalten mit dem Ein-/Ausschalter schaltet das Gerät ein oder kehrt in den Zustand zurück, der vor dem Energiesparmodus gegeben war. Die Anzeige blinkt gelb: Es wird auf die Festplatte zugegriffen. Die Anzeige leuchtet nicht: Das Gerät ist vom Netz getrennt oder betriebsbereit. Ist das Gerät betriebsbereit, kann das Gerät mit dem Ein-/Ausschalter eingeschaltet werden. Speicherkarten-Lesegerät Steckplatz Ihr Gerät ist an der Frontseite mit einem Speicherkarten-Lesegerät ausgestattet. SD/MMC

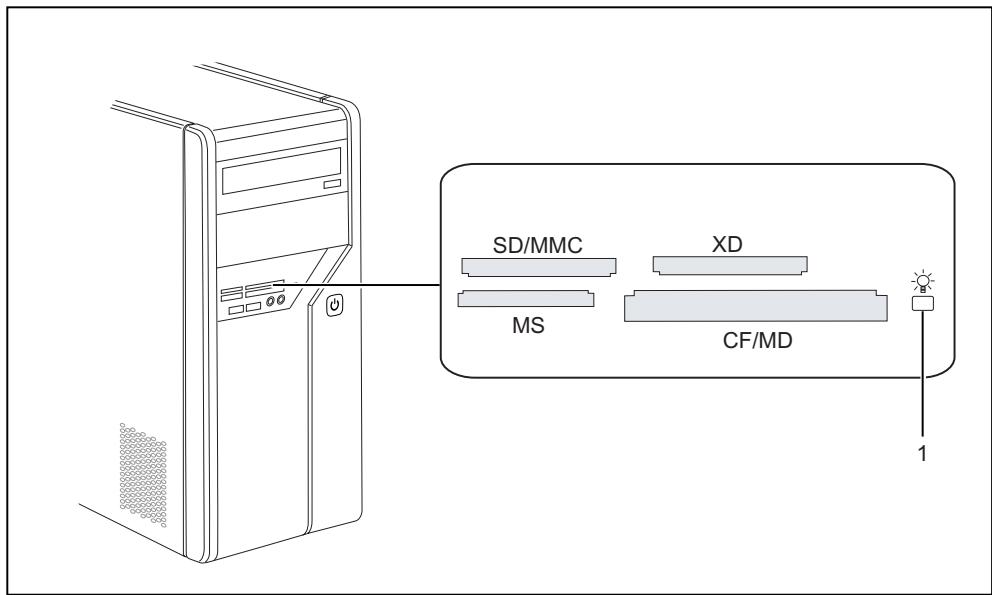

1 = Statusanzeige Speicherkartenlesegerät

10600985329, Ausgabe 1 Bedienung Mögliche Kartentypen ohne Adapter: Mögliche Kartentypen mit Adapter:

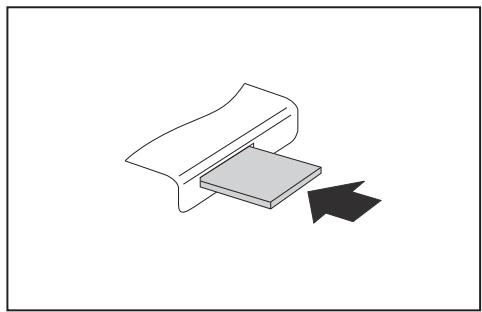

CompactFlash Card (Typ I und II) (CF) CompactFlash Ultra DMA IBM Microdrive (MD) SecureDigital Card (SD) SecureDigital Card HC (SD HC) MultiMedia Card (MMC) Memory Stick (MS) Memory Stick Pro xD Picture Card (xD) xD Picture Card M type xD Picture Card H type Memory Stick Duo Memory Stick Pro Duo Memory Stick Micro Reduced-Size MultiMedia Card (RS-MMC) MultiMedia Card micro (MMC micro) MultiMedia Card mobile (MMC mobile) Mini-SecureDigital Card (Mini SD) Micro SecureDigital Card (Micro SD) Beachten Sie beim Umgang mit Speicherkarten die Hinweise des Herstellers. Adapter für Ihre Speicherkarte erhalten Sie im Fachhandel. Speicherkarte einsetzen ► Schieben Sie die Speicherkarte vorsichtig in den Steckplatz. Das Schriftfeld muss nach oben zeigen. Wenden Sie keine Gewalt an, da sonst die empfindlichen Kontaktflächen beschädigt werden können. Die Statusanzeige des Speicherkarten-Lesegeräts leuchtet dauerhaft. Speicherkarte 10600985329, Ausgabe 1 Deutsch - 15 Bedienung Speicherkarte entnehmen Speicherkarte Warten Sie unbedingt, bis die Statusanzeige nicht mehr blinkt, bevor Sie die Karte entfernen. ► Ziehen Sie die Speicherkarte aus dem Steckplatz.

10600985329, Ausgabe 1 Technische Daten Technische Daten AMILO Desktop L / AMILO Desktop P Elektrische Daten Eingehaltene Sicherheitsstandards: Schutzklasse: Nennspannungsbereich Nennfrequenz Abmessungen Breite/Tiefe/Höhe: Gewicht im Grundausbau: Umgebungsbedingungen Temperatur Betrieb Transport Betauung ist im Betrieb nicht zulässig! CE, Produktsicherheit LVD 2006/95/EC, IEC60950-1, EN60950-1, EMV: 2004/108/EC, EN55022, class B, EN55024, EN61000-3-2/3, RTTE 1999/5/EC, Umweltstandards: RoHS FSC-03230 220 V -240 V 50 Hz - 60 Hz 373 mm x 175 mm x 398 mm 9,6 kg 15 °C .... 35 °C –25 °C .... 60 °C Das Datenblatt zu diesem Geräten bietet weitere technische Daten. Sie finden das Datenblatt im Internet unter "www.fujitsu-siemens.com". 10600985329, Ausgabe 1 Deutsch - 17 Technische Daten
