TF 309 - Plattenspieler THORENS - Kostenlose Bedienungsanleitung

Produkttyp	Vinylplattenspieler
Marke	THORENS
Modell	TF 309
Aufhängungstechnologie	Subchassis mit Tri-Balance-System (3 Punkte in den Füßen)
Chassismaterial	Präzisionsbearbeitetes MDF
Motor	Gleichstrom-Niederspannungsmotor, entkoppelt
Antrieb	Flachriemenantrieb
Plattenteller	Geschmolzener Quarzglas mit Antiresonanz-Kontaktring
Unterteller	Präzisionsbearbeitet
Tonarm	TP 92 mit ultra-niedrigem Reibungslager und magnetischem Antiskating
Armmaterial	Gerolltes Aluminium mit Random-Mass-Reducing-Dämpfung
Gegengewicht	Doppelt entkoppeltes Messing, Schwerpunkt auf Nadelhöhe
Stromversorgung	Netzadapter 12 V DC (nicht im Lieferumfang)
Abmessungen (ca.)	420 x 350 x 140 mm
Gewicht (ca.)	9,5 kg
Hauptfunktionen	Abspielen von Vinyl-Schallplatten mit 33 und 45 U/min, Auswuchten und Einstellen des Tonarms
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Wasser und scheuernde Mittel vermeiden
Sicherheit	Nicht Feuchtigkeit oder Wärmequellen aussetzen; vor der Reinigung vom Netz trennen
Ersatzteile und Reparaturmöglichkeit	Erhältlich beim Hersteller; einen autorisierten Techniker hinzuziehen
Allgemeine Informationen	Hochwertiger Plattenspieler mit Harmonie von Form und Funktion

Häufig gestellte Fragen - TF 309 THORENS

Wie installiere ich den Glasteller?

Legen Sie den geschmolzenen Quarzglas-Plattenteller auf den präzisionsbearbeiteten Unterteller. Stellen Sie sicher, dass der Antiresonanz-Kontaktring richtig sitzt. Es ist kein Werkzeug erforderlich.

Wie stelle ich die Balance des Tonarms TP 92 ein?

Bewegen Sie das doppelt entkoppelte Messing-Gegengewicht entlang des Arms, bis dieser waagerecht schwebt. Ziehen Sie dann die Feststellschraube an. Die Auflagekraft wird mit dem Präzisionsgegengewicht eingestellt.

Wie funktioniert das magnetische Antiskating?

Das integrierte Magnetsystem kompensiert die Zentripetalkraft, die den Arm zur Plattenmitte zieht. Stellen Sie den Antiskating-Regler auf denselben Wert wie die Auflagekraft ein.

Welcher Tonabnehmertyp ist kompatibel?

Der Tonarm TP 92 akzeptiert Standard-Tonabnehmer mit Schraubbefestigung (Lochabstand 1/2 Zoll). Das Gewicht des Tonabnehmers muss im Bereich des Gegengewichts liegen (ca. 4-10 g).

Wie ändere ich die Drehgeschwindigkeit?

Verwenden Sie den Geschwindigkeitswähler am Chassis. Der TF 309 unterstützt die Geschwindigkeiten 33 1/3 und 45 U/min. Eine elektronische Feineinstellung ist verfügbar.

Was tun, wenn sich der Plattenteller nicht dreht?

Überprüfen Sie zuerst die Stromversorgung (Netzadapter). Stellen Sie sicher, dass der Flachriemen korrekt auf Motor und Unterteller sitzt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den Plattenspieler?

Verwenden Sie ein weiches, trockenes Tuch, um Chassis und Plattenteller zu entstauben. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Wasser. Vermeiden Sie Chemikalien.

Der Tonarm springt oder rutscht, was tun?

Überprüfen Sie Auflagekraft und Antiskating. Stellen Sie sicher, dass der Plattenspieler waagerecht steht (verwenden Sie die verstellbaren Füße). Eine Unwucht kann auch von einer verzogenen Platte herrühren.

Kann ich einen externen Phono-Vorverstärker verwenden?

Der TF 309 hat keinen integrierten Phono-Vorverstärker. Sie müssen ihn an einen Verstärker mit Phono-Eingang oder einen externen Phono-Vorverstärker anschließen.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Hersteller THORENS oder autorisierten Händlern erhältlich. Besuchen Sie die offizielle Website für Dokumente und Teilelisten.

BEDIENUNGSANLEITUNG TF 309 THORENS

Subchassis neu interpretiert. Mit dem

legendären Subchassiskonzept hat Thorens wesentlich zur Entwicklung moderner Plattenspieler beigetragen. Nun schlagen wir das{nachste Kapitel auf. Unsere neue Subchassis Technologie ermitteligt eine ideale Gewichtsverteilung und damit eine perfekte Balance des Laufwerks, die sich auch in der Formensprache des TD 309 wiederfindet.

Die beeindruckende Harmonie aus Form und Funktion macht den TD 309 zu einem Plattenspieler, der Sie sofort für analoge Musik begeistern wird.

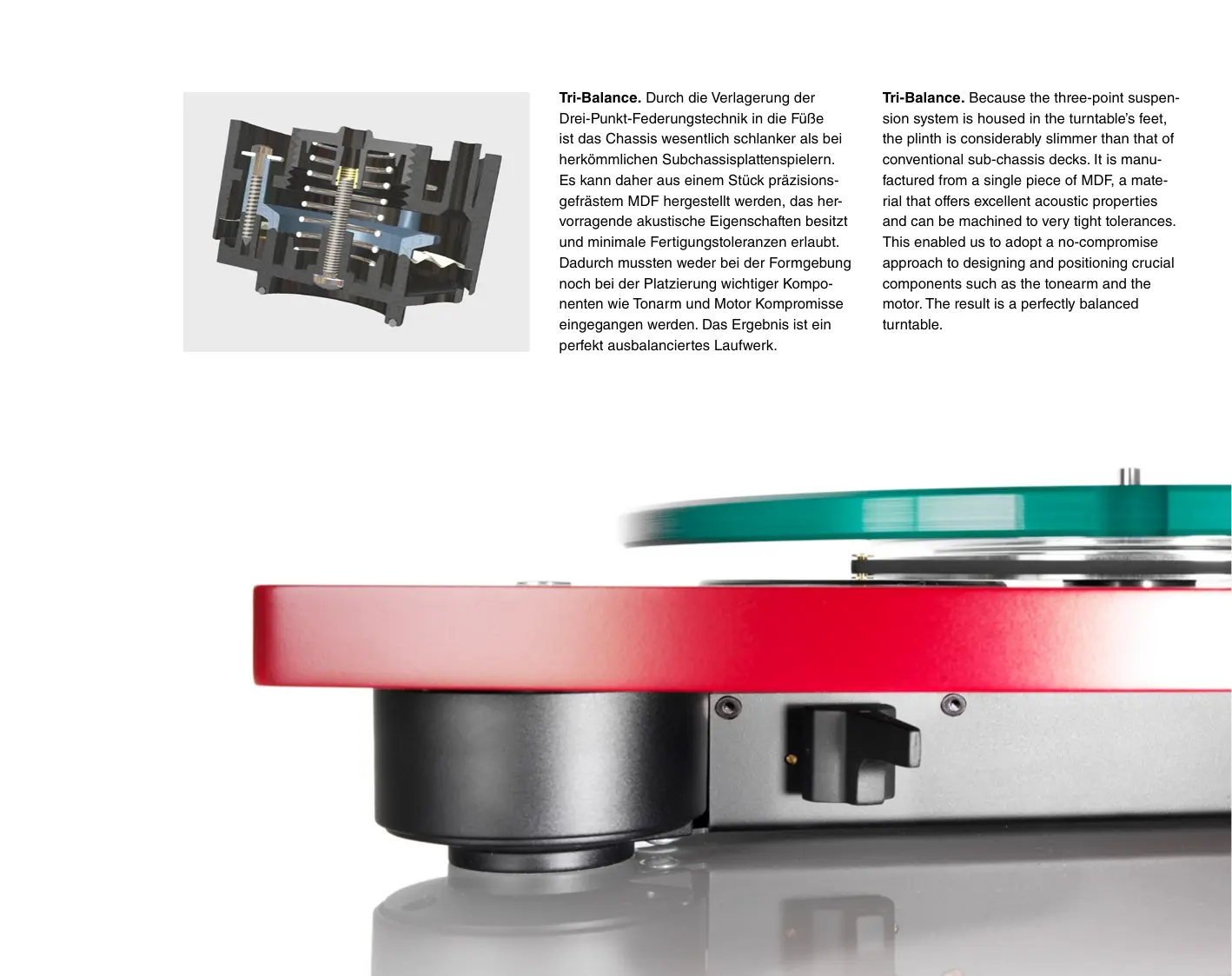

Tri-Balance. Durch die Verlagerung der Drei-Punkt-Federungstechnik in die Fußist das Chassis wesentlich schlanker als bei herkommlichen Subchassisplattenspielern. Es kann dazu aus einem Stück prazisionsgefrastem MDF hergestellt werden, das hervorragende akustische Eigenschaften besitzt und minimale Fertigungstoleranzen erlaubt. Dadurch mussten weder bei der Formgebung noch bei der Platzierung wichtiger Komponenten wie Tonarm und Motor Kompromise eingegangen werden. Das Ergebnis ist ein perfect ausbalanciertes Laufwerk.

Das Herzstück des Laufwerks. Als Antrieb dient dem TD 309 ein Gleichstrommotor, der seine Kraft mit Hilfe eines Flachriemens auf den prazisionsgedrehten Subteller überträgt. Dieser treibt wiederum den Plattenteller aus Quarzglas an. Ein spezieller Kontaktring reduziert dessen Eigenschwingung.

Laufwerk und Tonarm - ein Traumpaar.

Der eigens für den TD 309 entwickelte Tonarm TP 92 besitzt ein extrem reibungsarmes Hochleistungslager sowie ein innovatives magnetisches Anti-Skating-System mit null Haftreibung. Das Tonarmrohr besteht aus gerolltem Aluminium, das mit Hilfe einer speziellen Random-Mass-Reducing Technology bedämpft wird. An seinem Ende befindet sich ein doppelt entkoppeltes Gegengewicht aus Messing. Der Schwerpunkt des Tonarms liegt auf dem Niveau der Nadelspitze.
