BEDIENUNGSANLEITUNG BA 661D NILFISK

ZIEL UND INHALT DER BETRIEBSANLEITUNG 2

ADRESSATEN 2

AUFBEWAHRUNG DER BETRIEBSANLEITUNG 2

KONFORMITÄTSERKLÄRUNG 2

IDENTIFIZIERUNGSDATEN 2

ANDERE REFERENZANLEITUNGEN 3

ERSATZTEILE UND WARTUNG 3

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN 3

FUNKTIONSEIGENSCHAFTEN 3

HINWEIS 3

AUSPACKEN/LIEFERUNG 3

SICHERHEIT 4

BENUTZTE SYMBOLE 4

ALLGEMEINE HINWEISE 4

GERÄTEBESCHREIBUNG 6

GERATEAUFBAU 6

SCHALTTFEL 8

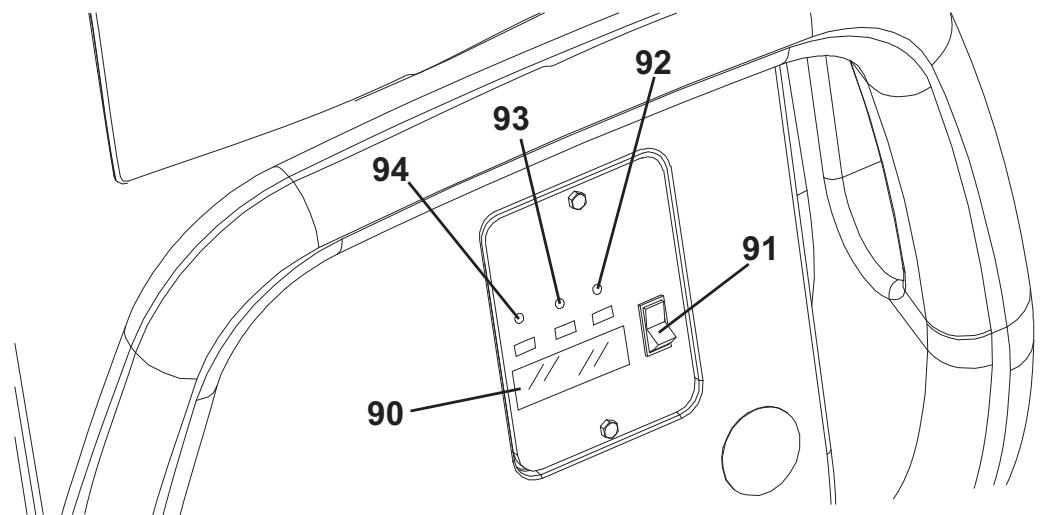

LADEGERÄTSICHTFENSTER (optional) 8

ZUBEHÖR/SONDERAUSSTATTUNG 9

TECHNISCHE DATEN 9

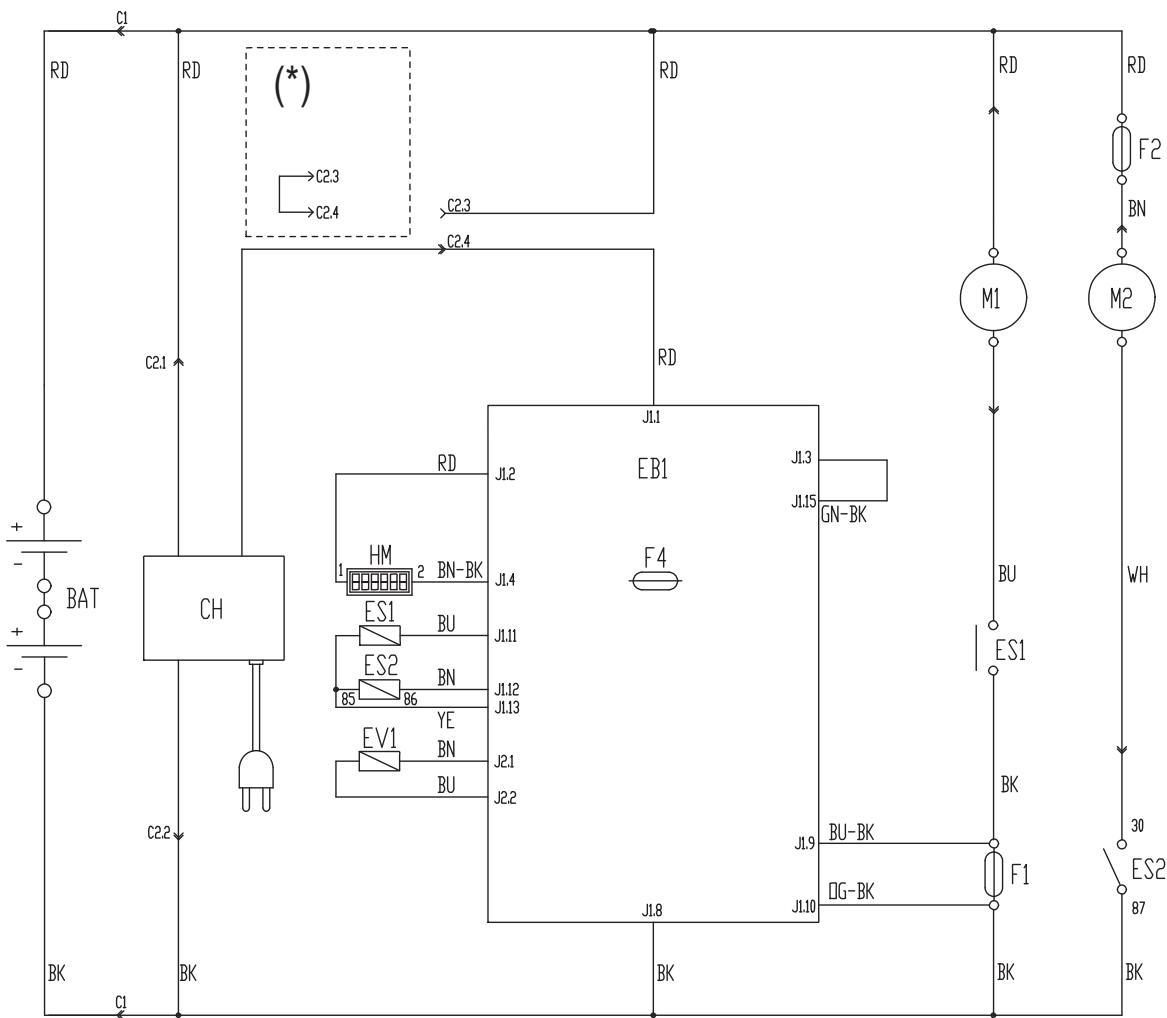

SCHALTPLAN FÜR BA 551. 11

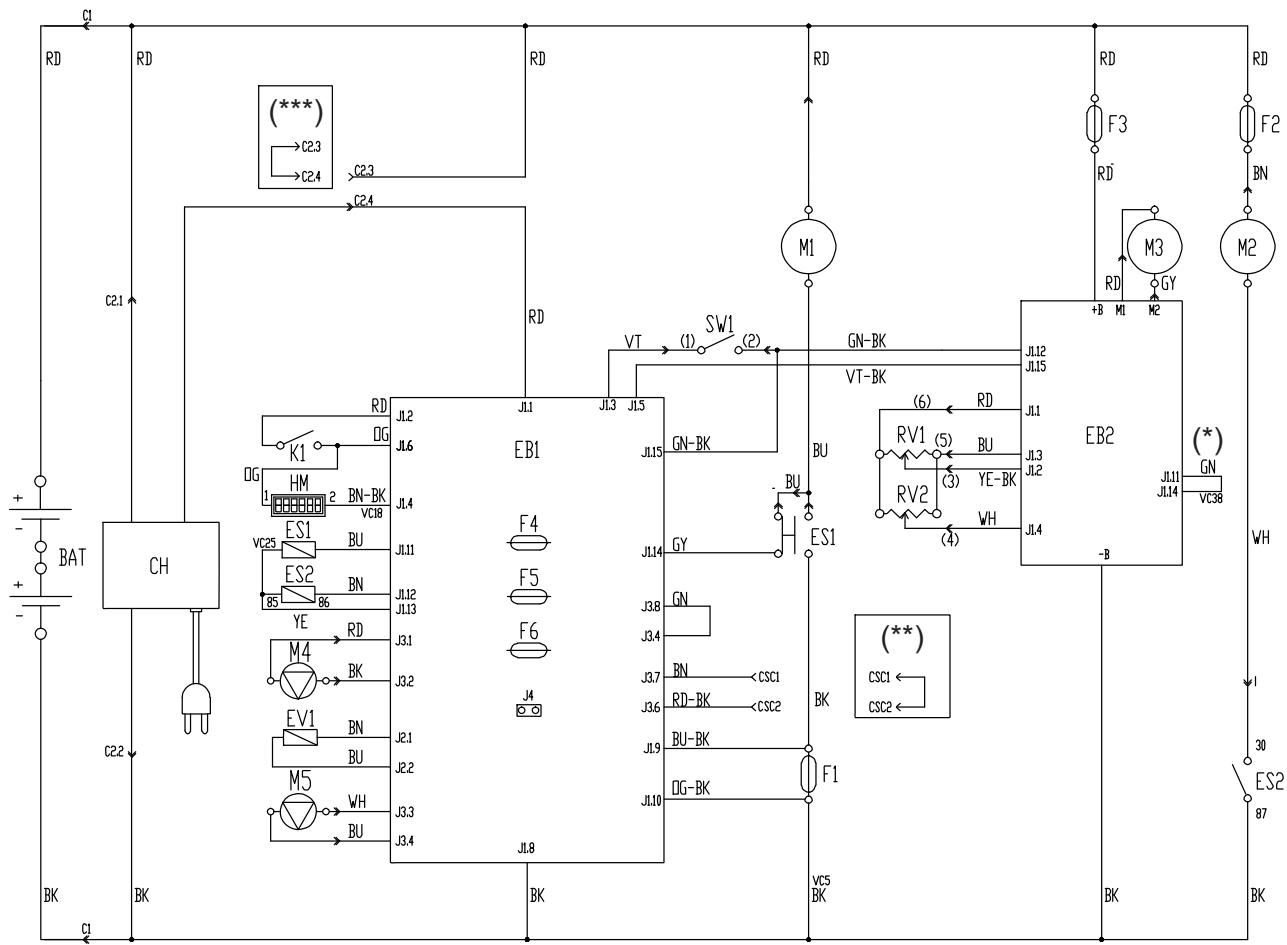

SCHALTPLAN FÜR BA 451D UND BA 531D 12

BETRIEB 13

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN 13

BATTERIEEINBAU UND EINSTELLUNG DES BATTERIETYPES (WET ODER GEL) 14

VOR DEM EINSCHALTEN DES GERÄTS 15

GERÄT EINSCHALTEN UND ABSTELLEN 18

NACH DER GERÄTEBENUTZUNG 21

LANGE STILLLEGUNG DES GERÄTS 21

ERSTE BETRIEBSZEIT 21

WARTUNG 21

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG 21

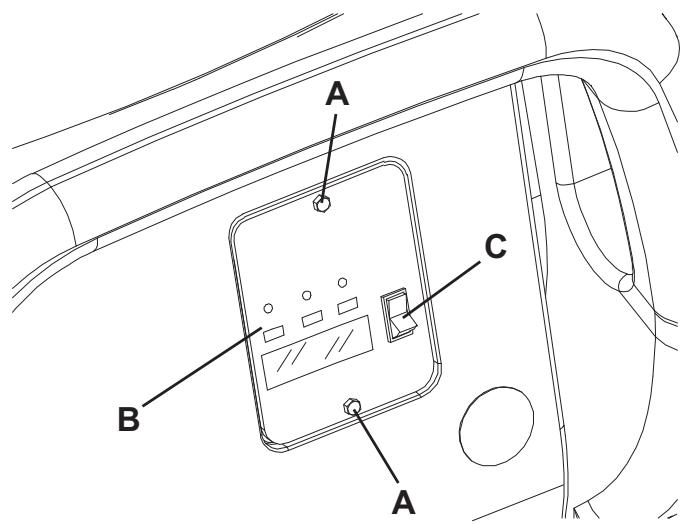

BATTERIEN LADEN 22

BETRIEBSSTUNDEN DES GERÄTS ÜBERPRÜFEN 23

SAUGLIPPE REINIGEN 23

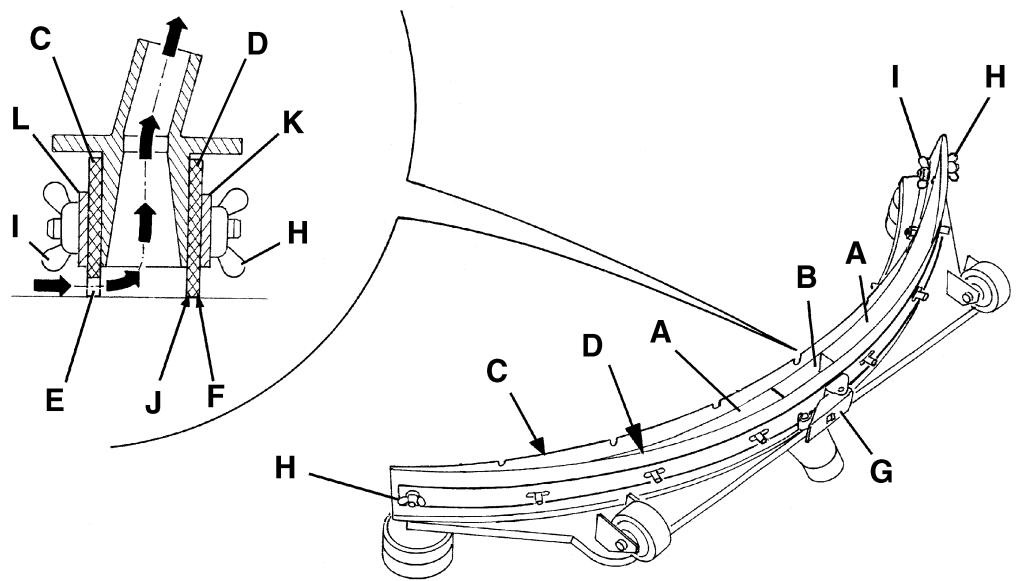

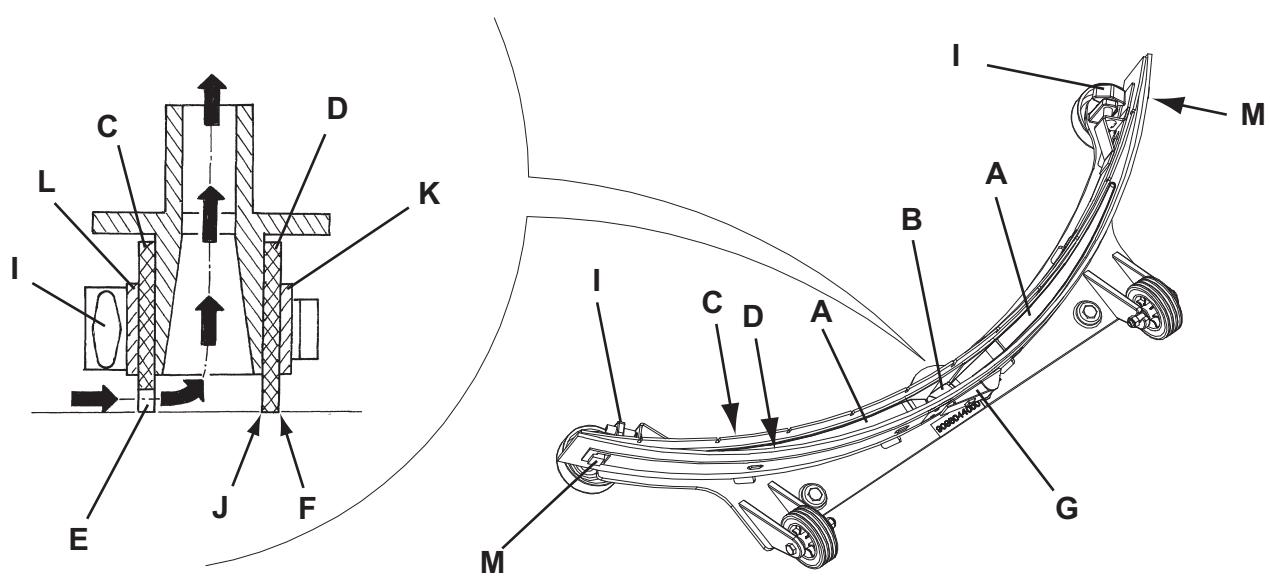

SAUGLIPPENGUMMIS UBERPRUHEN UND AUSTAUSCHEN 24

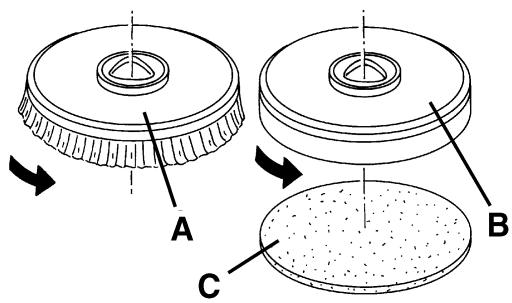

BURSTEN/PADS REINIGEN 25

TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHTUNG UBERPRUFIN 25

FILTER DES ANSAUGANLAGENMOTORS REINIGEN 26

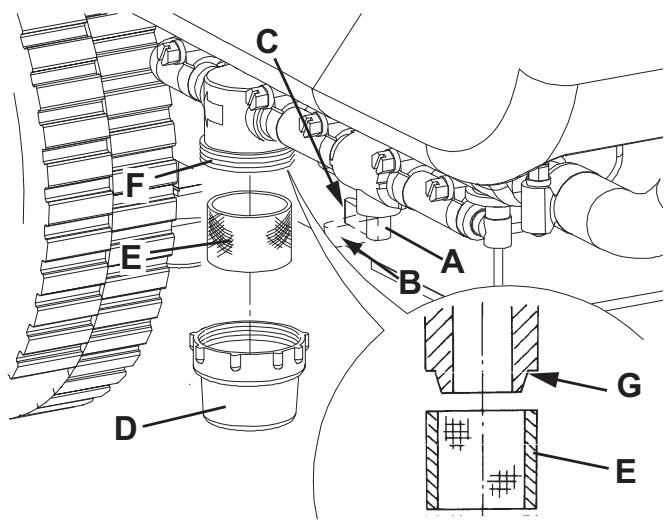

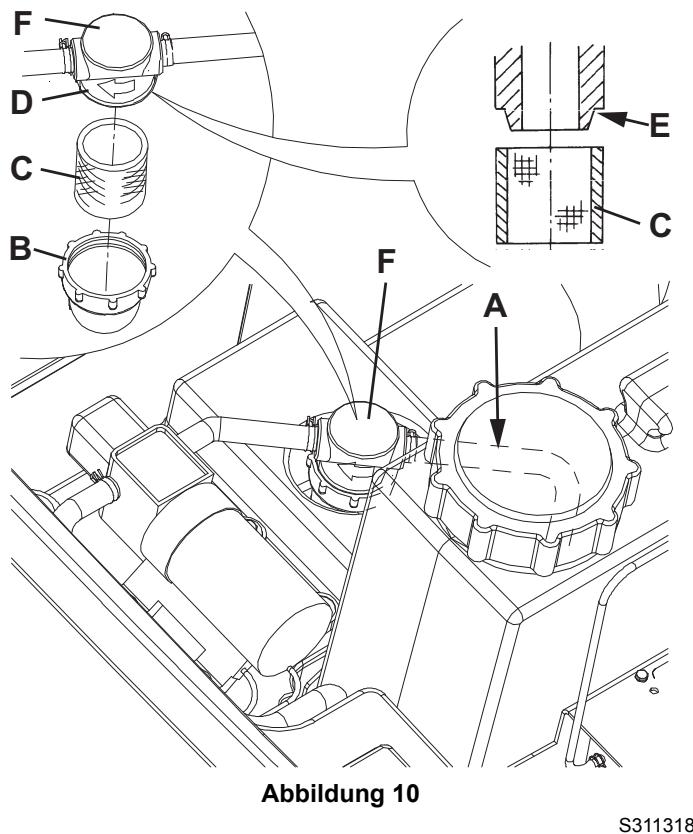

REINIGUNGSLösUNGSFILTER REINIGEN 26

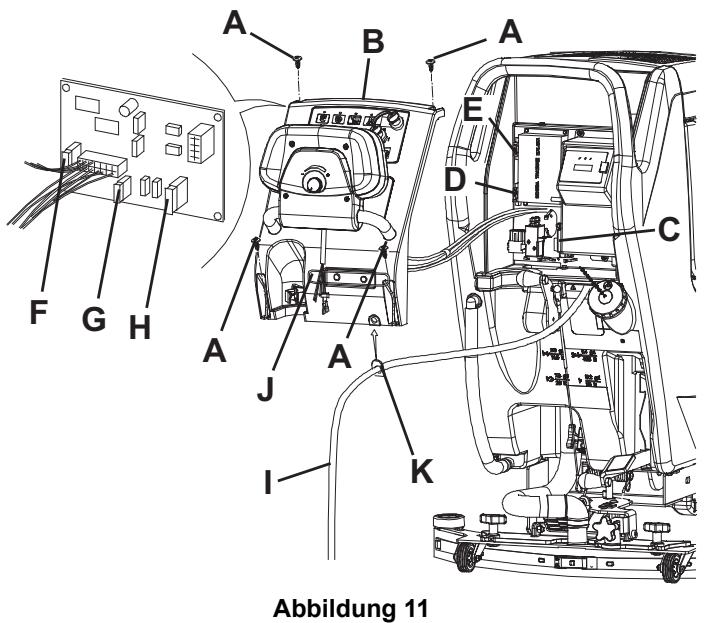

SICHERUNGEN UBERPRUFIN/AUSTAUSCHEN 27

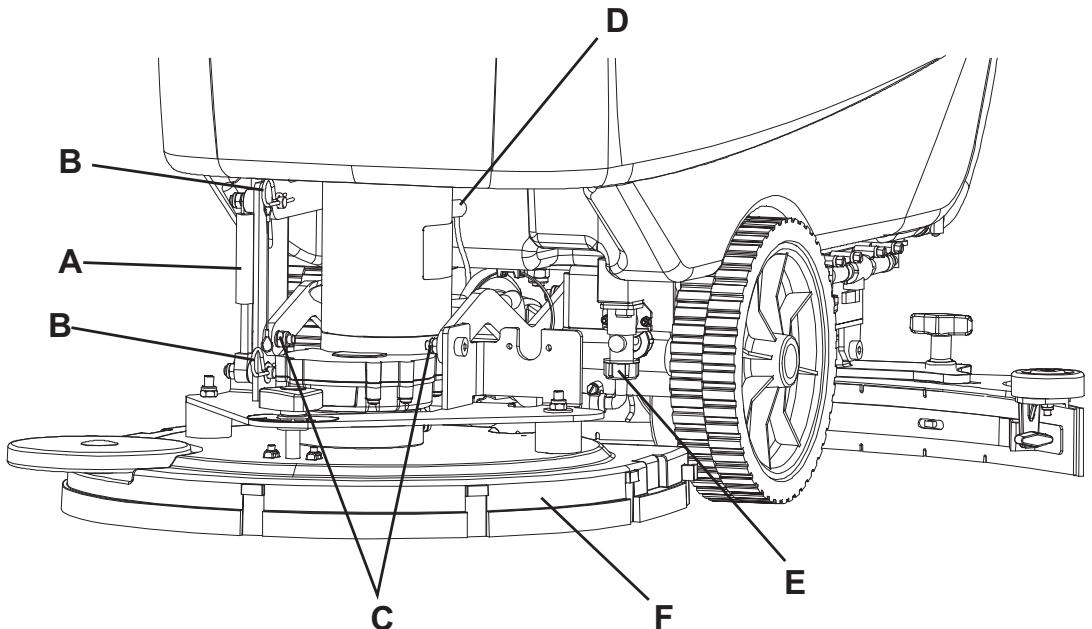

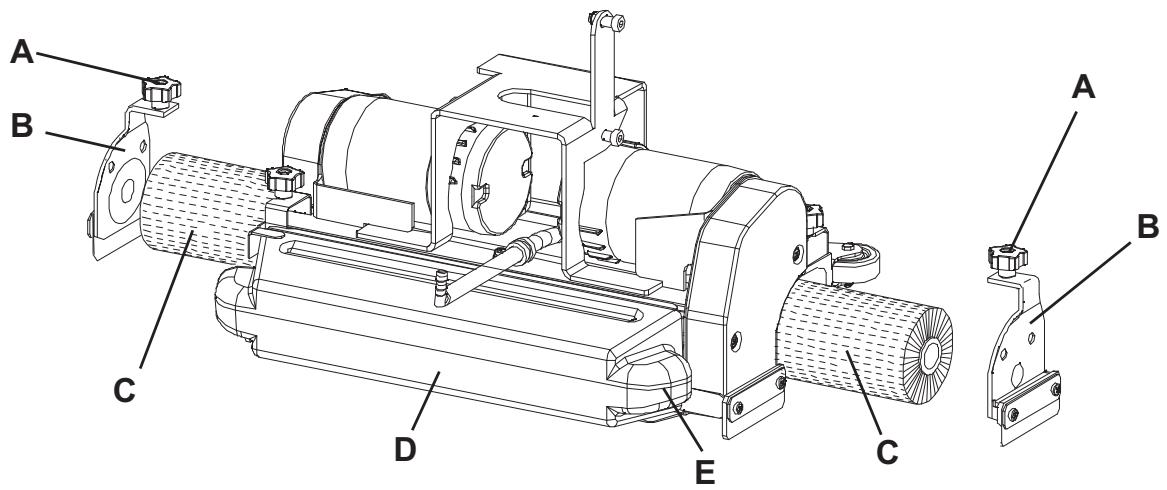

BÜRSTEN-/PADHALTER-/ZYLINDERBÜRSTENKOPF AUSBAUEN/EINBAUEN 28

REINIGUNGSMITTELTANKS REINIGEN 29

ECOFLEXTM-ANLAGE SPULEN 29

FEHLERSUCHE 30

VERSCHROTTUNG 30

EINLEITUNG

ANMERKUNG

Die in Klammern angegeben Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellen Bauteile.

ZIEL UND INHALT DER BETRIEBSANLEITUNG

These Betriebsanleitung stellt der Bedienperson alle fur den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Gerats erforderlichen Informationen zu Verfugung. Sie enthalt Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung.

Vor allen Arbeitsen an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lessen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfisk.

ADRESSATEN

These Betriebsanleitungrichtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausfuhren. Nilfisk haftet nicht für Schäden, die durch Nichteinhaltung theses Verbots verursacht werden.

AUFBEWAHRUNG DER BETRIEBSANLEITUNG

Die Betriebsanleitung ist in der Höhe des Geräts in der darauf vorgesehen Mappe, geschützt vor Flüssigkeiten o.A., welche die Lesbarkeit beeinträchtigen konnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerat gelieferte Konformitätserklung beschinent, dass das Gerät den geltenden Rechtsvorschriften entspricht.

ANMERKUNG

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigeführten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (34) angegeben.

Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts.

These Informationen sind fur die Bestellung von Ersatzteilen erforderlich.itte notieren Sie hier die Geratedaten.

GERÄTEMODELL

GERÄTESERIENNUMMER

ANDERE REFERENZANLEITUNGEN

Handbuch des elektronischen Ladegerats, das – sofern im Lieferumfang enthalten – als Teil dieser Betriebsanleitung zu betrachten ist

Weitere verfügbare Handbücher:

Service-Anleitung (beim Nilfisk-Kundendienst einsehbar)
Ersatzteilkatalog (im Lieferumfang enthalten)

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfisk-Kundendienst.

Immer originale Ersatzteile und Zubehörteile benutzen.

Wenden Sie sich an Nilfisk für Wartung oder die Bestellung von Ersatzteilen und Zubehörteilen und geben Sie immer das Modell und die Seriennummer an.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilfisk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilfisk ist nicht verpflichtet, diese Änderungen an bereits verkaufen Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufugen von Zubehörteilen muss von Nilfisk ausrücklich genehmigt und damit nur von Nilfisk vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

These Schrubbautomaten wurden für die Reinigung (Waschen und Trocknen) von glatten und festen Fußböden im privaten und industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut. Schrubbautomaten sind nicht für die Reinigung von Teppichen oder Teppichböden geeignet.

HINWEIS

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (2).

AUSPACKEN/LIEFERUNG

Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhalt zu befolgen. Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden. Liegen öffentliches Beschädigungen vor, Verpackung aufbewahren, damit sie der Spediteur, der die Lieferung durchgeführt hat, in Augenschein gehen. kann. Für Schadenersatzleistungen unverzüglich mit der Transportfirma in Verbindung setzen. Überprüfen, ob der Lieferumfang des Geräts nachstehender Ende entspricht:

1. Technische Unterlagen:

2. Betriebsanleitung des Schrubbautomaten

3. Handbuch des elektronischen Ladegeräts (sofern im Lieferumfang enthalten)

4. Ersatzteilliste des Schrubbautomaten

5. 1 Stecker für das Ladegerät (für Geräte ohne eingebautes Ladegerät)

6. 2 Flachsicherungen

SICHERHEIT

Folgende Symbole weisen auf potentielle Gefahren hin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorschutsmaßnahmen.

Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle, die im Betrieb, am Arbeitsplatz oder beim Transport geschehen können, sind auf das Nichteinhalten von Grundvorsichtsmaßnahmen zurückzuführen. Aufmerksame und unsichtige Bedienpersonen sind daher der Beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Bezeichneteine, auch potenziell todiche, Gefahr fur die Bedienperson.

ACHTUNG!

Deutet eine hohe Unfallgefahr für Personen oder Schäden an Gegenständen an.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie Absätzen, die durch these Symbol gekennzeichnet sind, die höchste Aufmerksamkeit.

ANMERKUNG

Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf fin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE

In this Abschnitt sind Warnhinweise in Bezug auf die potentielle Gefahr von Geräte- und Personenschäden angeführrt.

GEFAHR!

• Vor jeglichen Reinigungs- und Wartungsarbeiten, dem Austausch von Bauteilen oder einem Betriebsartenwechsel Batterie trennen und Zündschlüssel abziehen.
• Dieses Gerätarf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch Kinder und Behinderte ist verboten.
  Die Batterien welt von Funken, Flammen und bereits Stoffen halten. Wahrend der normalen Benutzung konnen explosive Gase austreten.
• Bei Arbeiten in der Höhe von elektrischen Bauteilen sind sümttliche Schmuckstücke abzulegen.
• Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten.
  Gerat nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive Pulver, Flüssigkeiten oder Dämpfe befinden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet.
  Durch Laden der Batterien erzeugt sehr explosives Hydrogengas. Wahlend des gesamten Batterieladenzyklus die Tankeinheit geöffnet让他们. Batterien nur in gut belufteten Bereichen und in groBem Abstand zu offenen Flammen laden.

ACHTUNG!

Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lessen.
- Vor der Benutzung des Ladegerats prufen, ob Frequenz und Spannung auf dem Gerätotypschild der Netzspannung entsprechen.
- Das Kabel des Ladegerats nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das Kabel des Ladegerats nicht in Türen einkommen und nicht über scharfe Kanten oder raue Oberflächenziehen. Mit dem Gerät nicht über das Ladegerätkabel fahren.
- Ladegerätkabel von bereits Oberflächen fernhalten.
Die Maschine nicht verwenden, wenn das Kabel des Ladegerates und der Stecker beschädigt sind. Funktioniert das Gerät nicht einwandfrei, ist es beschädigt, ins Wasser gefallen oder wurde es im Freien abgestellt, Gerät zum Kundendienst bringen.

ACHTUNG!

Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lessen.
Vor der Benutzung des Ladegerats prufen, ob Frequenz und Spannung auf dem Gerätotypschild der Netzspannung entsprechen.
- Das Kabel des Ladegerats nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff" verwenden. Das Kabel des Ladegerats nicht in Türen einkommen und nicht über scharfe Kanten oder raue Oberflächenziehen. Mit dem Gerät nicht über das Ladegerätkabel fahren.
Ladegeratkabel von bereits Oberflächen fernhalten.
Die Maschine nicht verwenden, wenn das Kabel des Ladegerates und der Stecker beschädigt sind. Funktioniert das Gerät nicht einwandfrei, ist es beschädigt, ins Wasser gefallen oder wurde es im Freien abgestellt, Gerät zum Kundendienst bringen.
Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht an Stromnetz angeschlossen 参数。Vor Wartungsbearbeitungen, das Ladegerätkabel vom Stromnetz trennen.
- Wahrend des Batterieladevorgangs nicht rauchen.
Um zu vermeiden, dass das Gerät von Unbefugten verwendet wird, Zündschlüssel, falls vorhanden, abziehen.
- Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern.
- Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet undarf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden.
Vor der Verwendung des Gerats samentliche Klappen und/oder Deckel schlieben.
- Das Gerät nicht als Spielzeug verwenden. Wir das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich.
- Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk empfohlene Zubehörteile verwenden.
Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteileiten verfangen können.
- Das Gerät nicht auf Oberflächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälte einsetzen.
- Das Gerät nicht in stark staubiger Umgebung verwenden.
- Be der Geräteverwendung darauf auf achten, dass weder Personen- noch Sachschäden entstehen.
- Nicht gegen Regale oder Gerüste stoßen, vor allem wenn Gegenstände herunterfallen können.
- Keine Flüssigkeitsbehälter auf dem Gerät abstellen. Getränkhalter benutzen.
Das Gerät nur bei Temperaturen zwischen 0^ und +40^ verwenden.
Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen.
Die Luftfeuchtigkeit muss zwischen 30% und 95% betragen.
- Be der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung beachten.
- Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen.
- Das Gerät nicht als Transportmittel verwenden.
Zur Vermeidung von Schaden am Fußboden Besen bei stehendem Gerät nicht in Betrieb setzen.
- Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden.
Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung sind gewissenhaft zu befolgen.
- Keine Gegenstände durch Öffnungen in das Gerät fallen halten. Sind Öffnungen verstopft, Gerät nicht verwenden. Geräteöffnungen frei von Staub, Fasern, Haaren und anderen Fremdkörpers halten, die den Luftstrom verringern können.
Die am Gerät angebrachten Hinweisschildern nicht entfernen oder verändern.
(Nur für BA 551D, BA 551CD, BA 611D): Wir das Gerät aus Wartungsgründen geschoben (fehlende Batterien, entladene Batterien etc.), Gerät ne schneller als 4km / h schiben.
- Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen.
- Das Gerät bei Temperatren unter dem Gefrierpunkt nur mit Vorsicht transportieren. Das im Schmutzwassertank oder in den Leitungen vorhandene Wasser können gefrieren und das Gerät schwer beschädigen.
- Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die Verwendung von anderen Bürsten oder Pads kann die Sicherheit beeinträchtigen.
- Bei Funktionstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zurückzuführen sind. Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen.
- Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem autorisierten Vertragshandler anfordern.
- Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführten halten.
- Das Gerät nicht mit direktem oder unter Druck stehend Wasserstrahl oder mit atzenden Reinigungsmitteln saubern.
- Das Gerät enthalt giftige und schädliche Stoffe (Batterien etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschreiben ist. Fahrzeug am Ende seiner Lebensdauer vorschrifsmäßig entsorgen!

GERÄTEBESCHREIBUNG

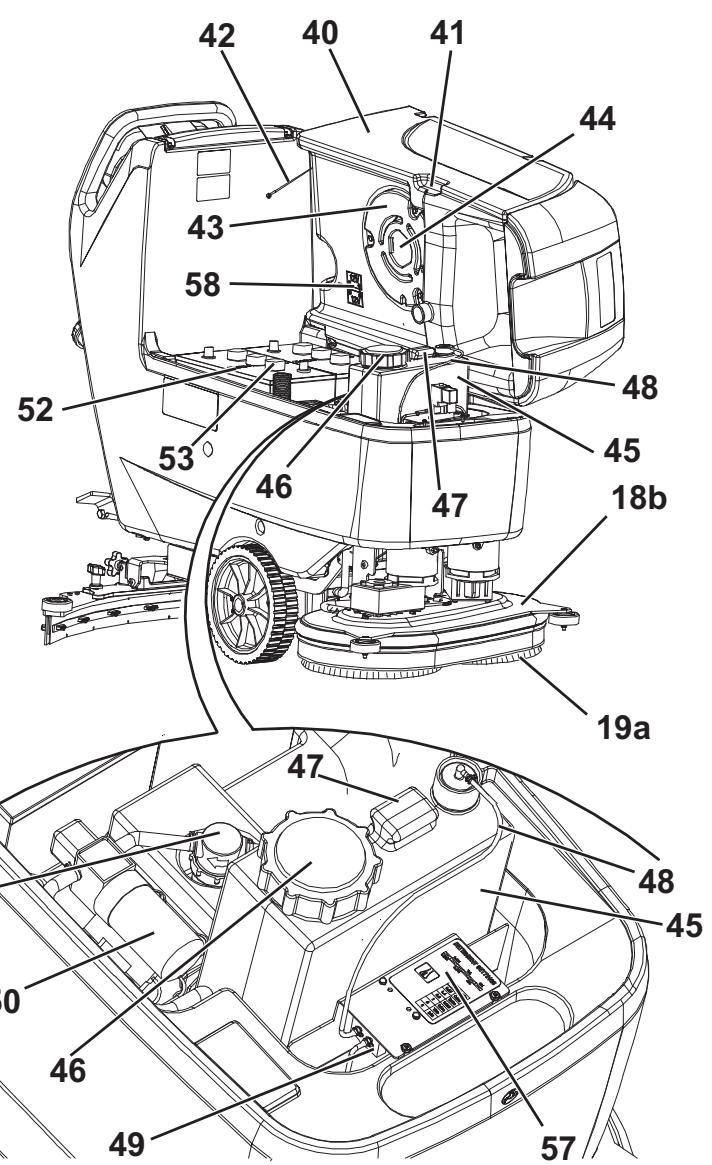

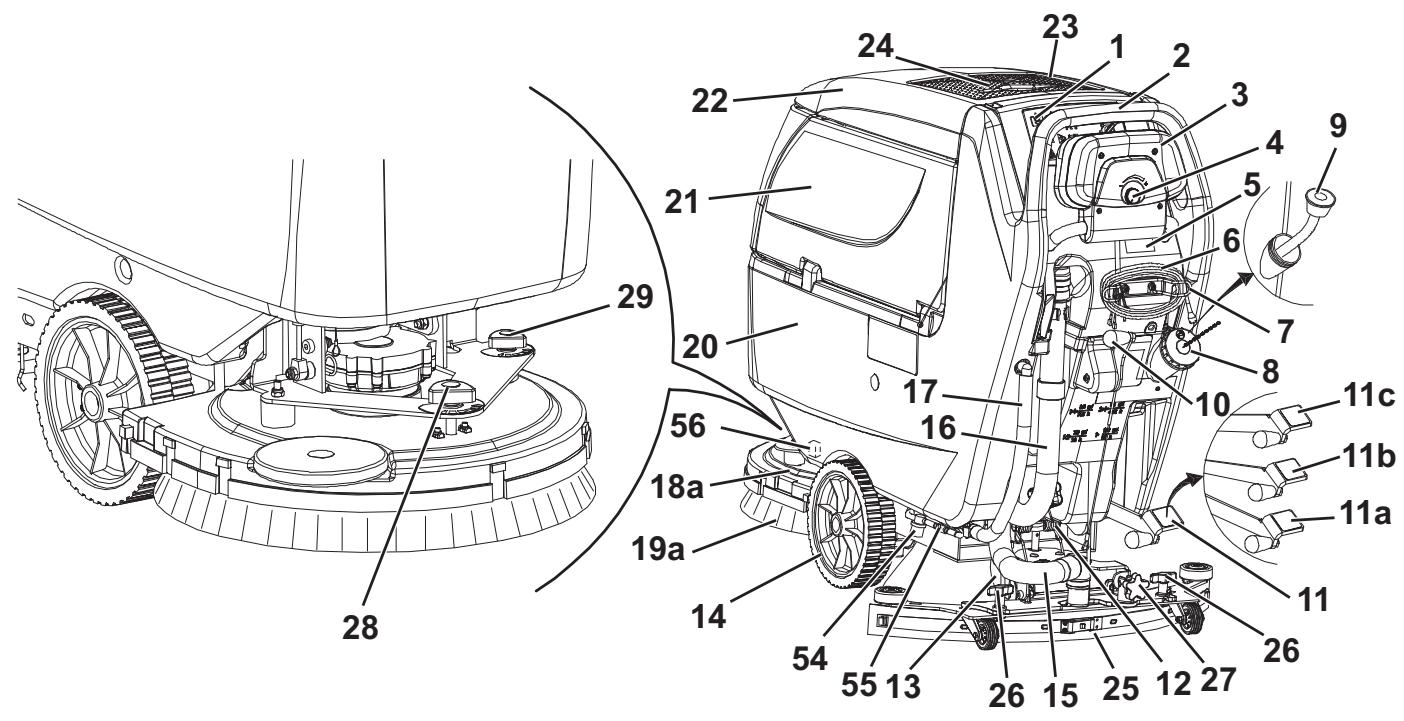

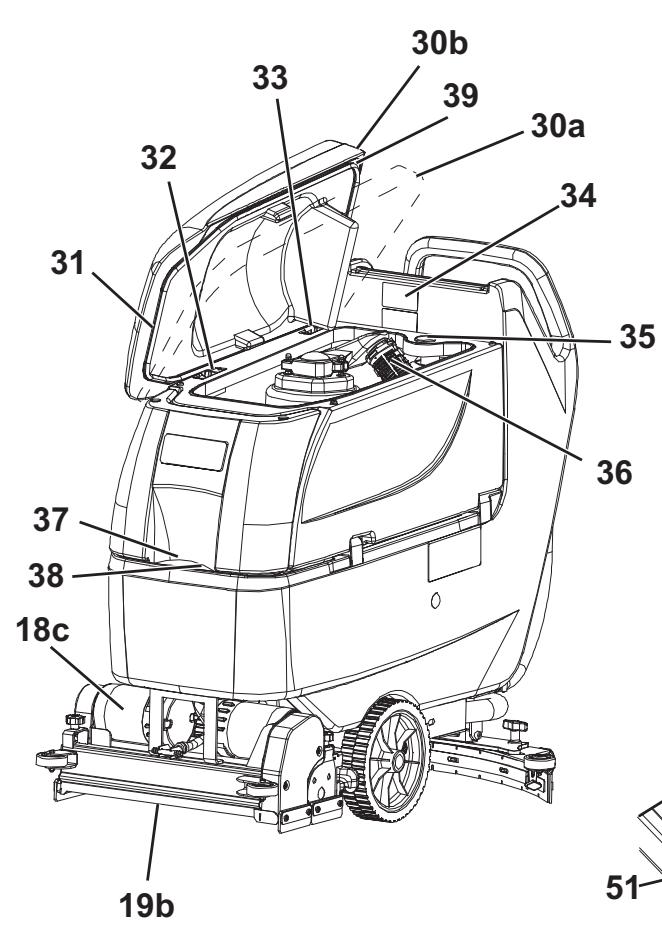

GERÄTEAUFBAU

1. Bedienfeld
2. Schubbügel
3. Antriebstafel (*)
4. Geschwindigkeitsregler (*)
5. Ladegeratsichtfenster (zum Auslesen der Daten) (optional)
6. Ladegeratkabel (optional)
7. Kabelhalter Ladegerät (optional)
8. Stöpsel Ablassehr Schmutzwasser
9. Ausziehbarer Wassereinfüllschlauch (optional)
10. Hebel Sauglippe anheben/absenken
11. Pedal Kopf anheben/absenken
    11a. Pedal in Stellung Kopf angehoben
    11b. Pedal in Stellung Kopf abgesenkt
    11c. Aktivierung Extra-Anpressdruck (optional)
12. Batteriestecker (rot). Dieser Stecker dient auch als NOT-AUS-KNOPF für das sofortige Abschalten aller Funktionen.
13. Hinterrad lenkbar
14. Antriebsräder (). Vorderräder auf feststehender Achse (**)
15. Ansaugrohr Sauglippe
16. Schmutzwasserablassrohr
17. Füllstands- und Ablassrohr Reinigungslösung/ Frischwasser mit Füllstandskerben
    18a. Bürstenkopf mit einer Bürste/Padhalter
    18b. Bürstenkopf mit zwei Bürsten/Padhaltern
    18c. Bürstenkopf mit zwei Zylinderbürsten
    19a. Bürste/Padhalter
    19b. Zylinderbürsten
18. Reinigungslösungs-/Frischwassertank
19. Schmutzwassertank
20. Schmutzwassertankdeckel
21. Handschuhfach
22. Dokumentenhalter (optional)
23. Sauglippe
24. Sterngriffe Sauglippenbefestigung

25. Sterngriff Sauglippeneinstellung

26. Sterngriff geradliniger Gerätevorschub

27. Sterngriff Gerätevorschubgeschwindigkeit (^***)
    30a. Schmutzwassertankdeckel (geöffnet für Reinigung)
    30b. Schmutzwassertankdeckel (völlig geöffnet)
28. Dichtung Tankdeckel
29. Bewegliche Sperrplatte Deckel
30. Feste Sperrplatte Deckel (nicht entfernen!)
31. Schild Seriennummer/technische Daten/Konformitätszeichen
32. Stopfen für Reinigung Sauglippenansaugrohr
33. Ansauggitter mit automatischem Schwimmerverschluss
34. Vorderer Aufüllstutzen Reinigungslösung
35. Schwammfilter
36. Ausgleichsöffnung
37. Schmutzwassertank (geöffnet)
38. Hebegriff Tank
39. Sicherung angehobener Tank
40. Deckel Ansauganlagenmotor
41. Lärmschutzfilter Ansauganlagenmotor
42. Reinigungsmitteltank (^**)
43. Füllstopfen Reinigungsmitteltank (^**)
44. Griff Reinigungsmitteltank (^**)
45. Zufuhrrohr Reinigungsmittel zu den Bürsten (^**)
46. Reinigungsmittelpumpe (^**)
47. Wasserpumper (^**)
48. Filter sauberes Wasser (^**)
49. Batterien
50. Verschlussstopfen Batterie
51. Filter Reinigungslösung (^**)
52. Reinigungslösungs-/Frischwasserventil
53. Elektroventil
54. Bezugstabelle Dosierung Reinigungsmittels (^**)
55. Anschlussplan Batterien

() Nur für BA 551D, BA 551CD, BA 611D
(^) Nur für Geräte mit EcoFlex™ (optional)
(^*) Nur fur BA 551

S311310

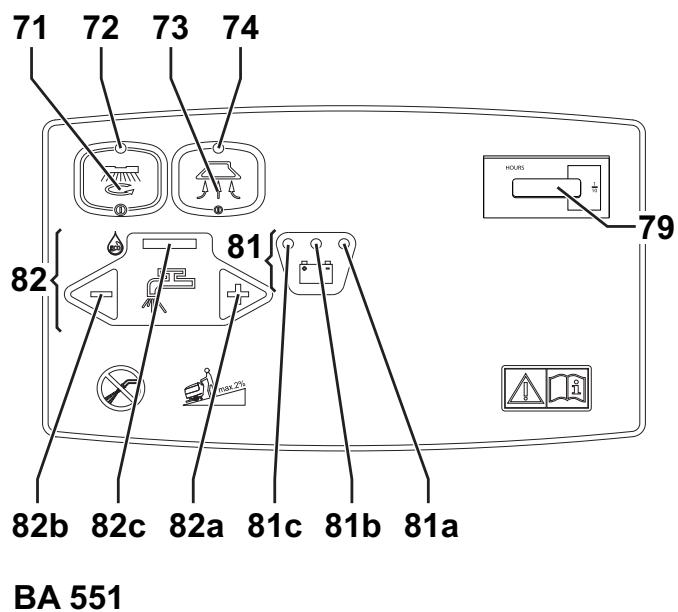

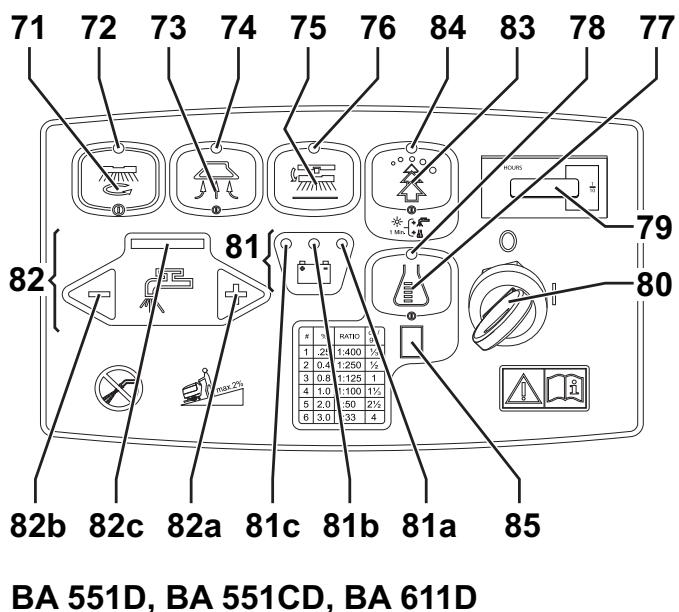

SCHALTTFEL

1. Schalter für die Aktivierung der Bürste/Padhalter und Ansauganlage
2. Kontrolleuchte Schalter für die Aktivierung der Bürste/ Padhalter und Ansauganlage
3. Schalter Ansauganlage
4. Kontrolleuche Ansauganlagenschalter
5. Schalter Bürste/Padhalterlös (*)
6. Kontrolleuchte Schalter Bürste/Padhalter losen (*)
7. Einstellschalter Reinigungsmittelanteil im Waschwasser (^**)
8. Kontrolleuchte Einstellschalter Reinigungsmittelanteil im Waschwasser (^**)
9. Stundenzahler (optional)
10. Zündschlüssel (0 - 1) (*)
11. Batteriestatusanzeige

81a. Kontrollleuchte Batterien geladen (grün)
81b. Kontrolleuche Batterien fast leer (gelb)
81c. Kontrolleuche Batterien leer (rot)
82. Schalter für die Einstellung des Reinigungslösungsflusses
82a. Schalter Waschwassermenge erhöhen
82b. Schalter Waschwassermenge verringern
82c. Balkenanzeige Reinigungslösungsfluss

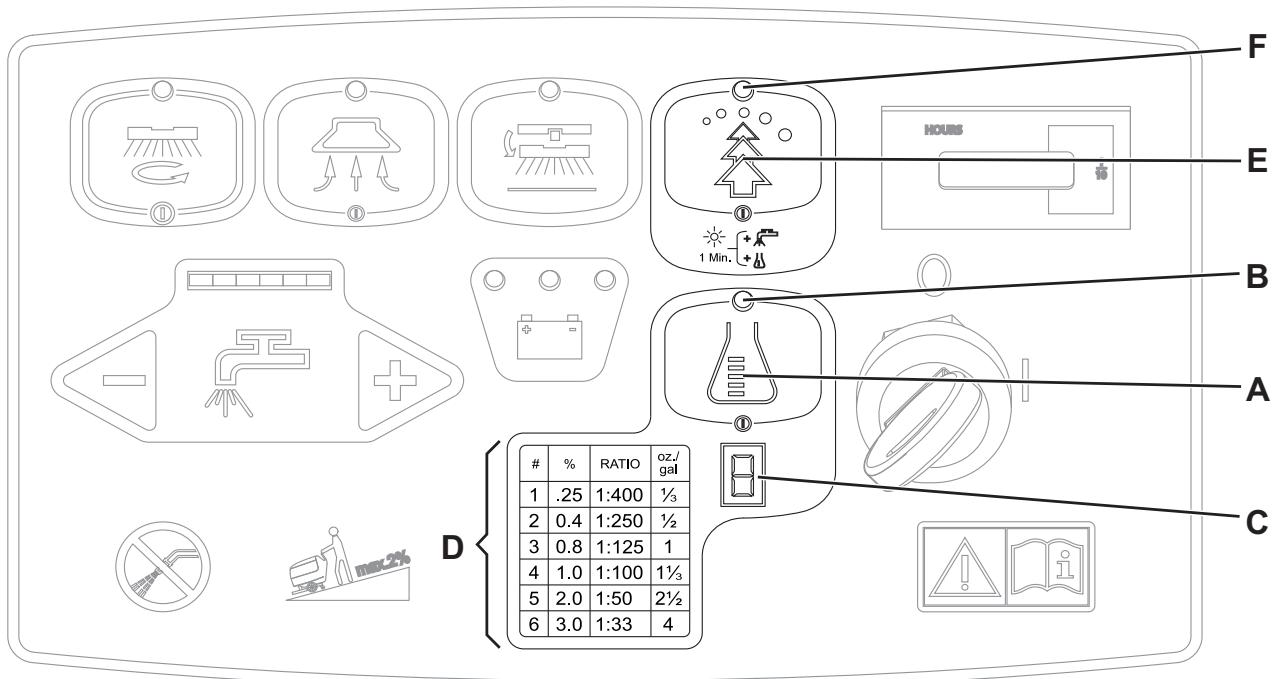

83. Schalter EcoFlex™ (^)
84. LED Schalter EcoFlex™ (^) :

• LED leuchtet - EcoFlex™ in Betrieb
  LED blinkt - EcoFlex™ Override

• Anzeige Reinigungsmittelkoncentration eingestellt (^**)

() Nur für BA 551D, BA 551CD, BA 611D
(^*) Nur für Geräte mit EcoFlex™ (optional)

S311311

S311312

LADEGERÄTSICHTFENSTER (optional)

1. Elektronisches Ladegerät
2. Wahlschalter Blei (WET) oder Gelbatterien (GEL)
3. Grüne Kontrolleuche (Ladegerät eingeschaltet und Batterien geladen)
4. Gelbe Kontrollleuche (Ladegerät eingeschaltet und Batterien halb geladen)
5. Rote Kontrolleuchte (Ladegerät eingeschaltet und Batterien in Ladephase)

S311313

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung geleiferten Bauteilen sind je nach spezifischer Geräteverwendung folgende Zubehörteile/ Sonderausstattungen lieferbar:

1. Batterien GEL
2. Elektronisches Ladegerät
3. Bürsten und Zylinderbürsten aus anderen Materialien als die Standardbürsten
4. Pads aus anderen Materialen hinsichtlich der Standardausrüstung
5. Gummis der Sauglippe aus Polyurethan
6. EcoFlexTM
7. Vorder- und Hinterträder aus verschiedenen Werkstoffen
8. Betriebsstundenzahler
9. Ausziehbarer Schlauch zum Einfullen von Reinigungslösung/Frischwasser
10. Dokumenthalter

Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderausstattungen mit einem Händler ihrer Wahl in Verbindung.

TECHNISCHE DATEN

Allgemeine technische Daten

Model	BA 551 1 Bürste/Padhal- ter, ohne Antriebs- anlage	BA 551D 1 Bürste/Padhal- ter, mit Antriebs- anlage	BA 551CD 2 Zylinderbürsten, mit Antriebsan- lage	BA 611D 2 Bürsten/Padhal- ter, mit Antriebs- anlage
Gerätehöhe	1.088 mm
Kapazität Reinigungslösungs-/Frischwassertank	58 Liter
Kapazität Schmutzwassertank	60 Liter
Durchmesser Vorderräder auf feststehender Achse	250 mm
Spezifischer Bodendruck Vorderräder	1,2 N/mm² - 4,6 N/mm²
Durchmesser hintere Lenkräder	100 mm
Motorleistung Ansauganlage	330 W
Motorleistung Antriebssystem	—	200 W
Fahrgeschwindigkeit (variabel)	—	0 bis 5,6 km/h
Maximale Steigfähigkeit	2 %
Schaldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA)	65,8 dB(A) ± 3 dB(A)
Vom Gerät emittierter Schalleistungspegel (ISO 3744, ISO 4871) (LwA)	84 dB(A)
Schwingungspegel am Arm der Bedienperson (ISO 5349-1)	< 2,5 m/s²
Standardbatterien	GEL: (2 x 12 V) 24 V 110 Ah / 5 h
Abmessungen Batteriefach (Breite x Länge x Höhe)	350 x 350 x 300 mm
Saugdruck Ansauganlagekreis	1.055 mm H₂O

Technische Eigenschaften mit Bürsten-/Padhalterkopf

Model	BA 551 1 Bürste/Padhal- ter, ohne Antriebs- anlage	BA 551D 1 Bürste/Padhal- ter, mit Antriebs- anlage	BA 611D 2 Bürsten/Padhal- ter, mit Antriebs- anlage
Arbeitsbreite	530 mm	530 mm	610 mm
Breite der Sauglippe	760 mm		810 mm
Gerätlänge (maximal)	1.323 mm		1.311 mm
Gerätebreite ohne Sauglippe	541 mm		646 mm
Durchmesser Bürste	530 mm		305 mm
Gewicht ohne Batterien und mit leeren Tanks	88 kg	102 kg
Max. Gewicht mit Batterien und gefülltem Tank	236 kg	250 kg
Leistung Bürstenmotor	480 W		350 W
Bürstendrehzahl	153 U/min		230 U/min
Anpressdruck Tellerbürste/Padhalter bei ausgeschaltetem Extra-Anpressdruck	20,5 kg
Anpressdruck Tellerbürste/Padhalter bei eingeschaltetem Extra-Anpressdruck	27,8 kg

Technische Daten mit Zylinderbürstenkopf

Modell	BA 551CD 2 Zylinderbürsten, mit Antriebsanlage
Arbeitsbreite	510 mm
Breite der Sauglippe	760 mm
Gerätlänge (maximal)	1.253 mm
Gerätebreite ohne Sauglippe	575,5 mm
Maße Zylinderbürste (Durchmesser x Länge)	110 x 485 mm
Gewicht ohne Batterien und mit leeren Tanks	112 kg
Max. Gewicht mit Batterien und gefülltem Tank	260 kg
Leistung Bürstenmotor	400 W
Drehzahl Zylinderbürsten	570 U/min
Anpressdruck Zylinderbürsten	26,5 kg

SCHALTPLAN FÜR BA 551
Legende

BAT	Batterie 24 V
C1	Batteriestecker
C2	Ladegerätstecker
CH	Ladegerät (optional)
CS	Anschluss Bürstenkopf
EB1	Platine Funktionen
ES1	Fernschalter Bürstenmotoren
ES2	Relais Ansauganlage
EV1	Elektroventil Wasser
F1	Sicherung Bürstenkopf
F2	Sicherung Ansauganlage
F4	Sicherung Signalleitungen
HM	Stundenzähler (optional)
M1	Bürsten-/Padhaltermotor
M2	Ansauganlagenmotor

Farbcodes

BK	Schwarz
BU	Hellblau
BN	Braun
GN	Grün
GY	Grau
OG	Orange
PK	Rosa
RD	Rot
VT	Violett
WH	Weiß
YE	Gelb

(*) Nur für Geräte ohne integriertes Ladegerät

S311314

SCHALTPLAN FÜR BA 451D UND BA 531D Legende

BAT	Batterie 24 V
C1	Batteriestecker
C2	Ladegerätstecker
CH	Ladegerät (optional)
CSC	Sekundäranschluss Zylinderbürstenkopf
EB1	Platine Funktionen
EB2	Platine Antriebsanlage
ES1	Fernschalter Bürstenmotoren
ES2	Relais Ansauganlage
EV1	Elektroventil Reinigungsmittel (optional)
F1	Sicherung Bürstenkopf
F2	Sicherung Ansauganlage
F3	Sicherung Antriebsanlage
F4	Sicherung Signalleitungen
F5	Sicherung Bürsten/Padhalterlös
F6	Sicherung Pumpen
HM	Stundenzahler (optional)
K1	Zündschlüssel
M1	Bürsten-/Padhaltermotor
M2	Ansauganlagenmotor
M3	Antriebsanlagenmotor
M4	Wasserpumpe (optional)
M5	Reinigungsmittelpumpe (optional)
RV1	Potentiometer Geschwindigkeit
RV2	Potentiometer Höchstgeschwindigkeit
SW1	Mikroschalter Freigabe Bürsten/Antriebsanlage

() Nur für Geräte mit Raddurchmesser 250 mm
(^) Nur für Geräte mit Zylinderbürstenkopf
(^*) Nur für Geräte ohne integriertes Ladegerät

Farbcodes

BK	Schwarz
BU	Hellblau
BN	Braun
GN	Grün
GY	Grau
OG	Orange
PK	Rosa
RD	Rot
VT	Violett
WH	Weiß
YE	Gelb

S3113332

BETRIEB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

• GEFAHR
• ACHTUNG
  HINWEIS
• NACHSCHLAGEN

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen.

Die Aufkleber keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN

ACHTUNG!

Werden die Batterien nicht korrekt eingebaut und angeschlossen, können die elektrischen Gerätebauteile schwer beschädigt werden. Die Batterien)dürfen nur von Fachpersonal eingebaut werden. Platine und Ladegerät (optional) gemäß dem eingebauten Batterietyp (WET o GEL) einstellen. Vor dem Einbau Batterien auf Schäden prufen. Batteriestecker und Netzstecker des Ladegerats trennen. Batterien äußert vorsichtig bewegen. Die mit dem Gerät gefleiferten Schutzkappen der Batterieklemmen anbringen.

Für das Gerät sind zwei 12-V-Batterien erforderlich, die gemäß Anschlussplan (58) anzuschlieben sind.

Das Gerät kann mit einer der folgenden Ausstattungen gefelfert werden:

In das Geräe eingebaute und betriebsbereite Batterien (WET oder GEL)

1. Überprüfen, ob der Batteriestecker (12) an das Gerät angeschlossen ist.
2. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) einstecken undihn auf "I" stellen.

(Nur für BA 551): Schalter (71) und/oder (73) drücken und Gerät einschalten.

Leuchtet die grüne Kontrollleuchte (81a) auf, sind die Batterien betriebsbereit.

Leuchtet die gelbe (81b) oder die rote Kontrollleuchte (81c) auf, müssen die Batterien geladen werden (siehe Kapitel „Wartung").

In das Geräe eingebaute, aber „trockene“ Batterien (WET), d.h. Batterien ohne Elektrolyt

1. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren.
2. Tank (40) vorsichtig mit dem Griff (41) anheben.
3. Die Verschlussstopfen (53) der Batterien (52) entfernen.

ACHTUNG!

Schwefelsäure ist stark ätzend. Mit größter Vorsicht vorgehen! Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spülen und einen Arzt konsultieren.

Batterien dürfen nur in gut belufteten Räumen befüllt werden. Schutzhandschuhe verwenden.

1. Die Batteriezellen mit Schwefelsäure für Batterien (Dichtigkeit von 1,27 bis 1,29 kg an 25^ ) gemäß den Anweisungen angedetet in der Anleitung der Batterien füssen. Die korrekte Einfullmenge der Säurelösung ist im Batteriehandbuch angegeben.
2. Um die zu reinigenden Böden nicht zu beschädigen, nach dem Laden der Batterien Wasser und Säure auf der Oberseite der Batterien mit einem Tuch abtrocknen.
3. Die Batterien einige Minuten ruhen halten. Danach die Zellen gemäß den Anweisungen im Batteriehandbuch mit der Schwefelsäurelösung befinden.
4. Batterien laden (siehe Kapitel „Wartung").

Ohne Batterien

1. Geeignete Batterienkaufen (siehe Abschnitt „Technische Daten").
2. Setzen Sie sichitte hinsichtlich Batterieauswahl und -einbau mit einem Fachhändler in Verbindung.
3. Gerat und Ladegerät (sofern im Lieferumfang enthalten) gemäß dem eingebauten Batterietyp (WET oder GEL), wie im nachstehenden Abschnitt erlautert, einstehen.

BATTERIEEINBAU UND EINSTELLUNG DES BATTERIETYPES (WET ODER GEL)

Geräte- und Ladegerätplatine (sofern im Lieferumfang enthalten) gemäß dem eingebauten Batterietyp (WET oder GEL) wie folgt einstehen:

Maschineneinstellung (nur für BA 551)

1. Schalter (71) oder (73) betätigten und während der ersten Betriebssekunden des Geräts Folgenden überprüfen:

Leuchtet die grüne Kontrollleuchte (81a) auf, ist das Gerät auf GEL eingestellt.
Leuchtet die rote Kontrollleuchte (81c) auf, ist das Gerät auf WET eingestellt.

1. Muss die Einstellung geändert werden, wie folgt vorgehen.
2. Schalter (71) und/oder (73) betätigten und Gerät abschalten.
3. Die Schalter (71) und (73) gleichzeitig drücken und gedrück halten.
4. Schalter (71) und (73) frühestens 8 Sekunden nach Gerätestart freigeben.
5. Innerhalb 3 Sekunden, noch mals kurz den Schalter (73) drücken und prufen das Blinken des betreffenden Leds mit der gewünschten Einstellung (wie in Punkt 1 angegeben).

Gerä einstellen (nur für BA 551D, BA 551CD, BA 611D)

1. Zündschlüssel (80) in Stellung I drehen und während der ersten Betriebssekunden des Geräts Folgendes überprüfen:

Leuchtet die grüne Kontrollleuche (81a) auf, ist das Gerät auf GEL eingestellt.
Leuchtet die rote Kontrollleuche (81c) auf, ist das Gerät auf WET eingestellt.

1. Muss die Einstellung geändert werden, wie folgt vorgehen.
2. Zündschlüssel (80) in Stellung 0 drehen und Gerät ausschalten.
3. Die Schalter (71) und (73) gleichzeitig drücken und gedrückt halten und den Zündschlüssel (80) auf "I" stellen.
4. Schalter (71) und (73) frühestens 8 Sekunden nach Gerätestart freigeben.
5. Innerhalb 3 Sekunden, noch mals kurz den Schalter (73) drücken und prufen das Blinken des betreffenden LEDs mit der gewünschten Einstellung (wie in Punkt 1 angegeben).

Einstellung des Ladegerats (für Geräte ohne eingebautes Ladegerät)

1. Die Schrauben (A, Abb. 1) des Ladegeratsichtfensters entfernen.
2. Sichtfenster (B) entfern.
3. Den Wahlschalter (C) auf WET für Bleibatterien oder auf GEL für Gelbatterien stellen.
4. Sichtfenster (B) installieren und Schrauben (A) anziehen.

Batterien einbauen

1. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren.
2. Tank (40) vorsichtig mit dem Griff (41) anheben.
3. Batterien einbauen.

Batterien laden

1. Batterien laden (siehe Kapitel „Wartung").

Abbildung 1

S311316

VOR DEM EINSCHALTEN DES GERÄTS

Ein-/Ausbau des Kopfs

Sowohl der Bürsten-/Padhalterkopf (18a und 18b) als auch der Zylinderbürstenkopf (18c) können leicht an das Gerät montiert bzw. vom Gerät demontiert werden.

Für Ein-/Ausbau siehe die entsprechenden Arbeitschritte im Kapitel „Wartung".

ANMERKUNG

Beim Ein-/Ausbau des Kopfs, kann es notwendig sein auch die Sauglippen zu ersetzen, Denn sie dürfen die gleiche Breite besitzen. Beziehen Sie sich auf den Abschnitt Installation der Sauglippe für die korrekte Kupplung des Kopfs mit der Sauglippe.

Installation/Entfernung der Bürsten/Padhalter

1. An dem mit dem geeigneten Bürstenkopf vorgerüsteten Gerät konnen sowohl Bürsten (A, Abb. 2) als auch Padhalter (B) mit Pad (C) montiert werden, je nach auszuführender Bodenbehandlung.
2. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “0” stellen. (Nur für BA 551): Schalter (71) und/oder (73) betätigten und Gerät abschalten.
3. Falls vorhanden, den Geschwindigkeitsregler (4) aufs Minimum bringen durchihn gegen den Uhrzeigersinn zu drehen.
4. Die Bürsten (A) oder die Padhalter (B) unter dem betreffenden Kopf an (18a) o (18b) positionieren.
5. Den Kopf auf die Bürste/Padhalter mittels des Pedals (11) senken.
6. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “I” stellen.
7. Schalter zur Aktivierung der Bürsten/Pads und der Ansauganlage (71) drücken.
8. Bedienpult (3) nicht nach vorne drucken und Bürsten/Padhalter einrasten. Bedienpult loslassen. Falls erforderlich wiederholen, bis die Bürsten/Padhalter angekuppelt sind.

Abbildung 2

S311317

ACHTUNG!

(Nur für BA 551D, BA 551CD, BA 611D): Bedienpult (3) nicht bis zum Anschlag nach vorne drücken, da sich das Gerät sonst in Bewegung setzen.

Zum Ankuppeln der Bürsten/Padhalter muss das Bedienpult (3) nur leicht nach vorne gedrückt werden, sodass nur die Bürsten-/Padhaltermotoren betätigt werden.

1. Zur Entfernung der Bürsten/Padhalter Pedal (11) betätigten und Bürstenkopf anheiten. Danach Schalter (75) (falls vorhanden) betätigten und warten, bis die Bürste/der Padhalter auf den Boden fällt.

(Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “0” stellen.

(Nur für BA 551): Den Schalter (71) drücken.

Ist das Gerät nicht mit dem automatischen Freigabesystem (Schalter 75) ausgestattet, Bürste/Padhalter ruckartig gegen die Drehrichtung drehen und manuell von der Nabe abnehmer.

Erhaltliche Bürstentypen und Leitfaden für ihre Anwendung (Vorschläge)

Modelle	MIDLITE GRIT 180	MIDGRIT 240	PROLENE	PROLITE	UNION MIX
Allgemeine Reinigung:
Beton
Terrassenboden
Keramik-/Steinfliesen
Marmor
Vinylplatten
Gummiplatten
Polieren:
Gummiplatten
Marmor
Vinylplatten

Ein-/Ausbau der Zylinderbürsten (für BA 551CD)

1. Zündschlüssel (80) in Stellung 0 drehen.
2. Die Zylinderbürstenkopf mittels des Pedals (11) haben.
3. Die Sterngriffe (A, Abb. 3) mit Kraft nach unten drücken und Handräder und Klappen (B) entfern.
4. Die Zylinderbürsten (C) einfugen.

Die Zylinderbürsten können von beiden Seite eingeschoben werden.

1. Abdeckungen (B) montieren und mit den Sterngriffen (A) fixieren.
2. Für die Entfernung der Zylinderbürsten die Punkte von 1 bis 5 in umgekehrte Reihenfolge ausführten.

Abbildung 3

S311318

Erhaltliche Zylinderbürstentypen und Leitfaden für ihre Anwendung (Vorschläge)

Modelle	POLYPROPYLEN 0,40	HARTNYLON 0,60	WEICHNYLON 0,45
Allgemeine Reinigung:
Beton
Terrassenboden
Keramik-/Steinfliesen
Marmor
Vinylplatten
Gummiplatten

Sauglippenmontage

1. Die Sauglippe (25) installieren und sie mit den Handrädern (26) befestigen, schließlich das Ansaugrohr (15) an die Sauglippe verbinden.
2. Mit dem Handrad (27) die Sauglippe so einstellen, dass das Hintergummi den Fußboden über der ganzen Länge berührt und dass das Vordergummi leicht vom Fußboden abgehoben ist.

Leitfaden für die Kombination von Sauglippen und Bürsten-/Padhalterköpfen

Modell Kopf	Modell Sauglippe
Kopf mit einer Bürste (18a), Durchmesser Bürste: 530 mm	Aluminium (Abb. 6), Breite 760 mm
Kopf mit zwei Bürsten (18b), Durchmesser Bürste: 305 mm	Stahl (Abb. 7), Breite 810 mm
Kopf mit zwei Zylinderbürsten (18c), Länge Bürste: 485 mm	Aluminium (Abb. 6), Breite 760 mm

Befüllen des Reinigungslösungs- bzw. Waschwassertanks

ANMERKUNG

Ist das Gerät mit einer EcoFlex™-Anlage (optional) ausgestattet [Schalter (83 und 77) aktiv], Tank mit Frischwasser befüllen. Anderenfalls Reinigungslösung einfllen.

1. Den Stutzen (8) öffnen.
2. (Für Geräte ohne EcoFlex™)

Tank (20) mit einer für die auszuführenden Reinigungserbeiten geeigneten Reinigungslösung befüllen.

Reinigungslösungstank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen.

Be der Zubereitung der Reinigungslösung stets die auf dem Etikett des verwendeten chemischen Produkts angegebenen Verdunnungshinweise beachten.

Die Temperatur der Reinigungslösungdorf 40^ nichtüberschreiben.

HINWEIS!

Nur für das eingesetzte Gerät geeignete flüssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

(Für Geräte mit EcoFlex™)

Den Tank (20) mit sauberem Wasser fällen.

Den Reinigungslösungstank nicht voll einnullen, sondern einige Zentimeter vor dem Rand frei halten.

Die Wassertemperaturarf 40^ nicht uberschreiben.

Einfüllen des Reinigungsmitteltanks

(Für Geräte mit EcoFlex™)

1. Deckel (22) offen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren.
2. Tank (40) vorsichtig mit dem Griff (41) anheben.
3. Deckel (46) öffnen.
4. Tank (45) mit einem für die auszuführenden Reinigungserbeiten geeigneten Reinigungsmittel befüllen (hochkonzentriertes Reinigungsmittel).

Den Reinigungsmitteltank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen.

HINWEIS!

Nur für das eingesetzte Gerät geeignete flüssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

ANMERKUNG

Ist das Reinigungsmittelrohr (48) leer (bei neuen Anlagen, für die Reinigung entleerten Anlage etc.), können, um das Rohr schneller zu befällen, ein oder mehrere Spülzyklen der EcoFlex™-Anlage durchgeführt werden (siehe Kapitel „Wartung").

GERÄT EINSCHALTEN UND ABSTELLEN

Gerä einschalten

1. Gerät wie im vorstehenden Abschnitt erläutertVBorbereiten.
2. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “I” stellen.

(Nur für BA 551): Schalter (71) und/oder (73) drücken und Gerät einschalten.

Prufen, ob die grüne Kontrollleuchte (81a) an ist (Batterien geladen).

Leuchtet die gelbe (81b) oder die rote Kontrollleuchte (81c) auf, Zündschlüssel wieder in Stellung 0 drehen und Batterien aufladen (siehe Kapitel „Wartung").

1. Gehen Sie zu dem Ort, an dem Sie mit dem Reinigen beginnen möchten:

Gerat mit den Händen am Schubbügel (2) vorwärts schieben (nur für BA 551).
- Gerät mit den Händen am Schubbügel (2) starten und für den Vorwärtsgang Bedienpult (3) nach vorne, für den Rückwärtsgang (nur für BA 551D, BA 551CD, BA 611D) Bedienpult nach hinten drücken.

Die maximale Vorschubgeschwindigkeit kann mit dem Regler (4) reguliert werden.

1. Sauglippe (25) mit dem HebEL (10) absenken.
2. Den Bürsten-/Padhalterkopf mittels des Pedals (11) senken.
3. Schalter zur Aktivierung der Bürsten/Pads und der Ansauganlage (71) drücken.
4. Die Schalter für die Dosierung der Reinigungslösung (82) je nach Notwendigkeit und auszuführender Reinigung betätigten.
5. Das Gerät wie in Punkt 3 angegeben bewegen und mit der Reinigung beginnen. Falls erforderlich, mit dem Regler (4) Höchstgeschwindigkeit einstellen.

Gerä abstellen

1. Gerät mit dem Schubbügel (2) anhalten (nur für BA 551).

Bedienpult (3) loslassen und Gerät abstellen (nur für BA 551D, BA 551CD, BA 611D).

1. Schalter (71) und (73) betätigten und Bürsten und Ansauganlage ausschalten.
2. Die Bürsten-/Padhalterkopf mittels des Pedals (11) haben.
3. Die Sauglippe (25) mit dem Hebel (10) haben.
4. Sicherstellen, dass sich das Gerät nicht selbstätig in Bewegung setzen kann.

1. Gerät wie in vorstehendem Absatz erläutert einschalten.
2. Falls erforderlich, die Schalter für die Dosierung der Reinigungslösung (82) je nach Notwendigkeit und auszuführender Reinigung betätigten.
3. Falls erforderlich, Gerat anhalten und Sterngriff Sauglippenausgleich (27) nachstellen.
4. Falls erforderlich, Gerät anhalten und Sterngriff (28) drehen: Durch Drehen im oder gegen den Uhrzeigersinn wird die Geradlinigkeit des Gerätevorschubs eingestellt.

5. (Nur für BA 551): Falls erforderlich, die Maschine abstellen und das Einstellhandrad der Vorschubgeschwindigkeit der Maschine (29) drehen und darüber wie folgt vorgehen:

6. gegen den Uhrzeigersinn drehen um die Vorschubgeschwindigkeit zu erhöhen;

7. im Uhrzeigersinn drehen um die Vorschubgeschwindigkeit zu verringern.

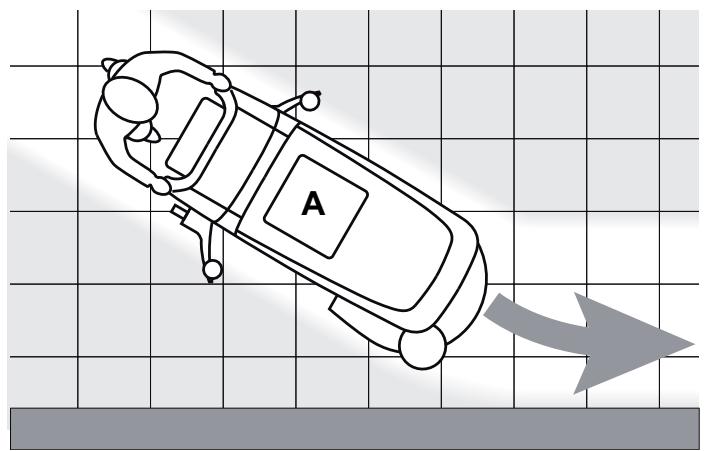

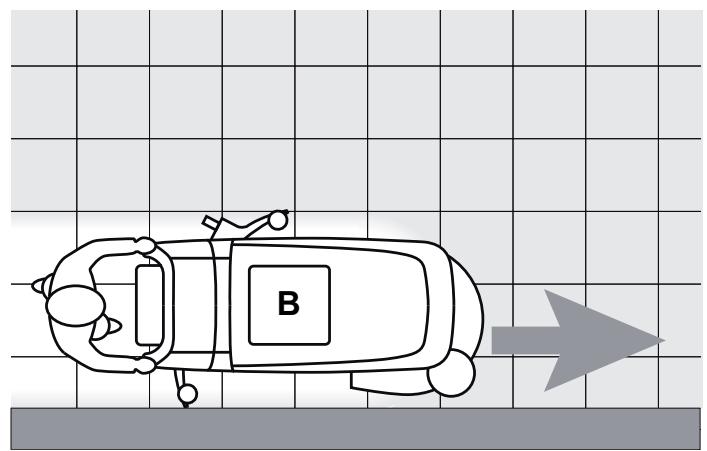

ANMERKUNG

Damit auch die Bodenrander an den Wänden einwandfrei gereinigt/getrocknet werden, empfeht Nilfisk, mit der rechten Geräteseite wie auf Abbildung 4 an die Ränder heranzufahren.

Abbildung 4

P100300

HINWEIS!

Um die zu reinigende Bodenfläche nicht zu beschädigen, Bürsten/Padhalter, insbesondere wenn die Funktion

Extra-Anpressdruck eingeschaltet ist, bei stehendem Gerät nicht in Betrieb halten.

Reinigungsmittelkoncentration in der Reinigungslösung einstellen

(Für Geräte mit EcoFlex™)

Zum Einsatz der Anlage für die Zumischung von Reinigungsmittel zum Waschwasser Einstellschafter des

Reinigungsmittelanteils (A, Abb. 5) betätigten: Leuchtet die LED (B), wird dem Waschwasser Reinigungsmittel zugeführct.

Die Anzeige (C) gibt die Reinigungsmittelkoncentration (von 1 bis 6) in der Reinigungslösung an: Für die entsprechenden Prozentwerte siehe Tabelle (D).

Um den momentan dem Waschwasser zugesetzten Reinigungsmittelanteil zu verändern, wie folgt vorgehen:

1. Einstellschalter des Reinigungsmittelanteils (A) deaktivieren [die LED (B) muss aus sein].
2. Einstellschalter Reinigungsmittelanteil (A) gedrückt halten, bis die LED (B) zu blinken beginnnt.
3. Schalter (A) loslassen. Schalter erneut kurz betätigten, um zur nachsten auf der Anzeige (C) angegebenen Konzentration zu gelangen. Schalter soof betätigten, bis die gewünschte Einstellung erreicht ist.
4. Warten, bis die LED (B) aufhört zu blinken: Die neue Koncentration ist eingestellt.

ANMERKUNG

Der eingestellte Reinigungsmittelanteil bleibt auch nach Abschalten des Geräts gespeichert.

Schalter EcoFlex™

Schalter EcoFlex™ (E, Abb. 5) immer betätigten, wenn kurzfristig eine größere Reinigungskraft benötigt wird.

Durch Betätigten des Schalters (E) [LED (F) blinkt] wird mehr Reinigungslösung abgegeben (für Geräte mit EcoFlex™) und die Reinigungsmittelkoncentration in der Lösung wird erhöht (ferner wird die Reinigungsmittelzumischung, sofern deaktiviert, automatisch aktiviert).

Wird Schalter (E) erneut betätig, werden die vorherigen Einstellung wieder aktiviert [LED (F) leuchtet].

ANMERKUNG

Wird Schalter (E) kein zweites Mal betätig, kehrt das Gerät nach 60 Sekunden automatisch wieder zu den vorherigen Einstellungen zugruck.

Abbildung 5

S311318

Reinigung mit der Funktion Extra-Anpressdruck der Bürsten/Padhalter

Bei sehr schmutzigen Fußboden können die Bürsten/Padhalter zur Reinigung stärker auf den Boden gepresst werden: Pedal (11) in Position (11c) bringen.

HINWEIS!

Die Funktion Extra-Anpressdruck kann bei montiertem Zylinderbürstenkopf (18c) nicht eingeschaltet werden.

HINWEIS!

Ist der Bürsten-/Padhaltermotor aufgrund von Fremdkörpmn, welche die Bürsten-/Padrotation behindern, oder wegen schwieriger Böden/zu harter Bürsten überlastet, stoppt ein Sicherheitsystem den Motor nach ca. einer Minute Dauerüberlast.

Die Überlast wird durch gleichzeitiges Blinken der drei Kontrollleuchten (81a, 81b, 81c) angezeigt.
Erfolgst die Überlast während der Reinigung mit der Funktion Extra-Anpressdruck (11c), Pedal in Stellung (11b) bringen. Bei andauernden Überlast stoppt die Bürste/der Padhalter.
Um mit dem Reinigen nach dem durch Überlast bedingten Stoppen der Bürste/des Padhalters fortzufahren, Zündschlüssel (80) in Stellung 0 drehen und Gerät abschalten. Zündschlüssel (80) wieder in Stellung I drehen und Gerät erneut einschalten.

Entladen der Batterien während des Betriebs

Solange die grüne Kontrollleuche (81a) an ist, erfolglichen die Batterien den normalen Betrieb des Geräts. Schaltet sich die grüne Kontrollleuche (81a) aus und Goes the gelbe Kontrollleuche (81b) an, sollten die Batterien geladen werden, da die restliche Betriebszeit des Geräts nur noch weniger Minuten beträgt (variiert je nach Eigenschaften der benutzten Batterie und der auszuführenden Reinigungserarbeiten). Schaltet sich die rote Kontrollleuche (81c) an, ist die Betriebszeit abgelaufen. Nach einigen Sekunden stoppen die Bürsten/der Padhalter automatisch. Es bleiben lediglich die Ansauganlage und (nur für BA 551D, BA 551CD, BA 611D) die Antriebsanlage in Betrieb, damit noch feuchte Fußbodenabschnittte gegebenenfalls getrocknet und das Gerät zum Aufladen der Batterien gebracht werden kann.

HINWEIS!

Um die Batterien nicht zu beschädigen und die Lebensdauer der Batterien nicht zu verkurzen, das Gerät nicht mit entladenen Batterien verwenden.

TANKS ENTLEEREN

Ein automatischer Schwimmerverschluss (36) blockiert die Ansauganlage, wenn der Schmutzwassertank (21) voll ist. Eine Blockierung der Ansauganlage ist bemerkbar durch eine unerwartete Steigerung der Gerauschfrequenz des Motors der Ansauganlage, außer dem wird der Fußboden nicht getrocknet.

HINWEIS!

Blockiert die Ansauganlage unvorhergesehen (z.B. wenn der Schwimmer aufgrund eines ruckartigen Verschiebens des Geräts vorzeitig eingreift), muss sie, damit sie wieder normal Funktioniert, ausgeschelt werden: Schalter (73) betätigten, Deckel (22) öffnen und sicherstellen, dass der Schwimmer im Ansuggitter (36) bis zum Wasserstand abgesunden ist. Danach Deckel (22) schlieben, Schalter (73) betätigten und Ansauganlage wieder einschalten.

Ist der Schmutzwassertank (21) voll, wie folgt entleeren.

Schmutzwassertank entleeren

1. Gerät abschalten.
2. Die Bürsten-/Padhalterkopf mittels des Pedals (11) haben.
3. Die Sauglippe (25) mit dem Hebel (10) haben.
4. Das Gerät in den Entsorgungsbereich schieben.
5. Schmutzwassertank mit dem Schlauch (16) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.

Reinigungslösungs-/Frischwassertank entleeren

1. Die vorhergehende Punkte von 1 bis 4 befolgen.
2. Den Reinigungslösungstank mit dem Schlauch (17) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.

Abfallbehälter der Zylinderbürsten entleeren (nur für Zylinderbürstenkopf)

1. Gerat abschalten.
2. Den Abfallbehälter (D, Abb. 3) bei abgesenktem Zylinderbürstenkopf mit dem Griff (E) zur Seite herausziehen.
3. Den Kasten (D) entleeren und waschen, undihn dann mittels Kupplung der betreffenden Sperren installmenten.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

1. Bürsten/Padhalter, wie es im entsprechenden Abschnitt beschrieben ist, ausbauen.
2. Die Tanks (20 und 21) und den Abfallkasten (D, Abb. 3) entleeren und wie in den spezifischen angegebenen Abschnitten vorgehen.
3. Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführten.
4. Die Maschine in einem trockenen und sauberen Raum aufstellen, mit entfernten oder gehobener Bürste/Padhalter und Sauglippe.

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgtVBorbereiten:

1. Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen.
2. Batteriestecker (12) trennen.

ERSTE BETRIEBSZEIT

Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sightbaren Teile auf Universehrheit und Dichtigkeit prüfen.

WARTUNG

Sorgfällige und regelmäßige Wartung gewährleistet Betriebsdauer und höste Funktionssicherheit des Geräts.

Nachfolgend wird die Übersichtstabelle planmäßige Wartung wiedergegeben. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sümmtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsbearbeitungen sind bei ausgeschalteten Gerät und mit getrennten Batterien durchzuführen. Lesen Sie weiterhin sorgfältig alle Anweisungen aus dem Kapitel „Sicherheit“, bevor die Wartungsbearbeitungen auszuführen.

Alle planmäßigen und außerordentliches Wartungsarbeiten sind nur vom Fachpersonal bzw. einem autorisierten Kundendienst durchzufahren.

In thiser Anleitung sind nach der Übersichtstabelle der planmäßigen Wartung nur die einfachen und meist vorkommen den Wartungsverfahren wieder gegeben.

Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang	Täglich, nach der Gerätebenutzung	Wöchentlich	Halbjährlich	Jährlich
Batterien laden
Sauglippe reinigen
Bürste/Pads reinigen
Tanks und Ansauggitter mit Schwimmer reinigen und Deckeldichtung überprüfen
Anlage EcoFlexTM (optional) reinigen und spülen
Sauglippengummis überprüften und austauschen
Reinigungslösungs-/Frischwasserfilter reinigen
Filter Ansauganlagenmotor reinigen
Flüssigkeitsstand der WET-Batterien überprüften
Mutter- und Schraubenspannung überprüften			(1)
Prüfung bzw. Ersetzung der Kohlebürsten der Motoren der Bürsten/Padhalter				(2)
Kohlebürsten des Ansauganlagenmotors überprüften oder austauschen				(2)
Kohlebürsten des Antriebsanlagenmotors überprüften oder austauschen (nur für BA 551D, BA 551CD, BA 611D)				(2)

(1) Und nach den ersten 8 Betriebsstunden.
(2) Von einem autorisierten Nilfisk-Kundendienst durchzuführende Wartungsarbeiten.

BATTERIEN LADEN

ANMERKUNG

Batterien, wenn die gelbe (81b) oder die rote Kontrollleuche (81c) aufleuchtet bzw. immer nach Arbeitsende laden.

HINWEIS!

Werden die Batterien stets aufgeladen gehalten, verlangert sich ihre Lebensdauer.

HINWEIS!

Sind die Batterien leer, möglichst bald aufladen, da sich ihre Lebensdauer ansonsten verkürzt. Den Ladezustand der Batterien mindestens einmal proWoche überprüfen.

HINWEIS!

Wenn die Batterien beladen halten werden, wird ihre Lebensdauer verlangert.

ACHTUNG!

Es entstehen Wasserstoffgas während des Aufladens der WET Batterien welches sehr explosiv ist.

Batterien nur in gut belufteten Bereichen und nicht in der Nähe von offenen Flammen laden. Während des

Batterieladevorgangs nicht rauchen.

Den Tank während des ganzen Aufladezyklus der Batterien geöffnet halten.

ACHTUNG!

Bei Batterieladung auf den möglichen Austritt von Flüssigkeit beachten. Diese Flüssigkeit ist sehr korrosiv. Bei

Kontakt mit der Haut oder den Augen mit reichlich Wasser spulen und einen Arzt konsultieren.

Vorbereitung

1. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren.
2. Das Gerät in Batterieladebereich schiben.
3. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “0” stellen.

(Nur für BA 551): Schalter (71) und/oder (73) betätigten und Gerät abschalten.

1. Tank (40) vorsichtig mit dem Griff (41) anheben.

2. Nur für WET-Batterien:

3. Den Elektrolytstand der Batterien (52) überprüfen. Sofern erforderlich, Elektrolytflüssigkeit durch die Verschlussstopfen (53) nachfüllen.

4. Alle Verschlussstopfen (53) für den nachfolgenden Ladevorgang geöffnet setzen.

5. Sofern erforderlich, die Oberfläche der Batterien reinigen.

6. Die Batterien wie folgt aufladen. Die entsprechende Methode wahlen, je nachdem, ob das Gerät mit einem elektronischen Ladegerät (90) ausgerüstet ist oder nicht.

Batterien mit einem externen Ladegerät aufladen

1. Auf die Tauglichkeit des externen Ladegerätes bezüglich der betreffenden Anleitung prufen. Die Nennspannung des Ladegerätes muss gleich 24 V sein.
2. Den Batteriestecker (12) trennen und an das externe Ladegerät anschließen.
3. Das Ladegerät an das Stromnetz anschließen.
4. Das Ladegerät nach dem Aufladen vom Stromnetz trennen und Stecker (12) abziehen.
5. (Nur für Batterien WET) Den elektrolytischen Stand der Batterien prufen und alle Stöpseln (53) schlieben.
6. Den Batteriestecker (12) an das Gerät anschließen.
7. Tank (40) vorsichtig mit dem Griff (41) absenken.

Batterien mit dem in das Gerät eingebauten Ladegerät (optional) aufladen

1. Das Ladegerätkabel (6) an das Stromnetz anschließen [Netzspannung und -frequenz müssen den Ladegerätangaben auf dem Geräteserienschild (34) entsprechen].

Ist das Ladegerät ans Stromnetz angeschlossen, werden alle Gerätefunktionen automatisch gespeert.

Leuchtet die rote Kontrollleuchte (94) am Ladegerät, werden die Batterien aufgeladen.

1. Leuchtet die grüne Kontrollleuchte (92), ist der Batterieladezyklus beendet.
2. Ist der Ladezyklus beendet, Ladegeratkabel (6) vom Stromnetz trennen und auf den Halter (7) wickeln.
3. Tank (40) vorsichtig mit dem Griff (41) absenken.

ANMERKUNG

Für Weiter Informationen zum Betrieb des Ladegerats (90) Ladegerathandbuch konsultieren.

BETRIEBSSTUNDEN DES GERÄTS ÜBERPRÜFEN

(Nur wenn das Gerät mit einem Stundenzahler ausgerüstet ist)

1. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “I” stellen.
2. Schalter (73) betätigten und auf dem Stundenzahler (79) die Gesamtanzahl der Betriebsstunden des Geräts (Waschen/ Trocknen) ablesen.
3. Den Schalter (73) wieder drucken.
4. (Nur für BA 551D, BA 551CD, BA 611D): Zündschlüssel (80) in Stellung 0 drehen.

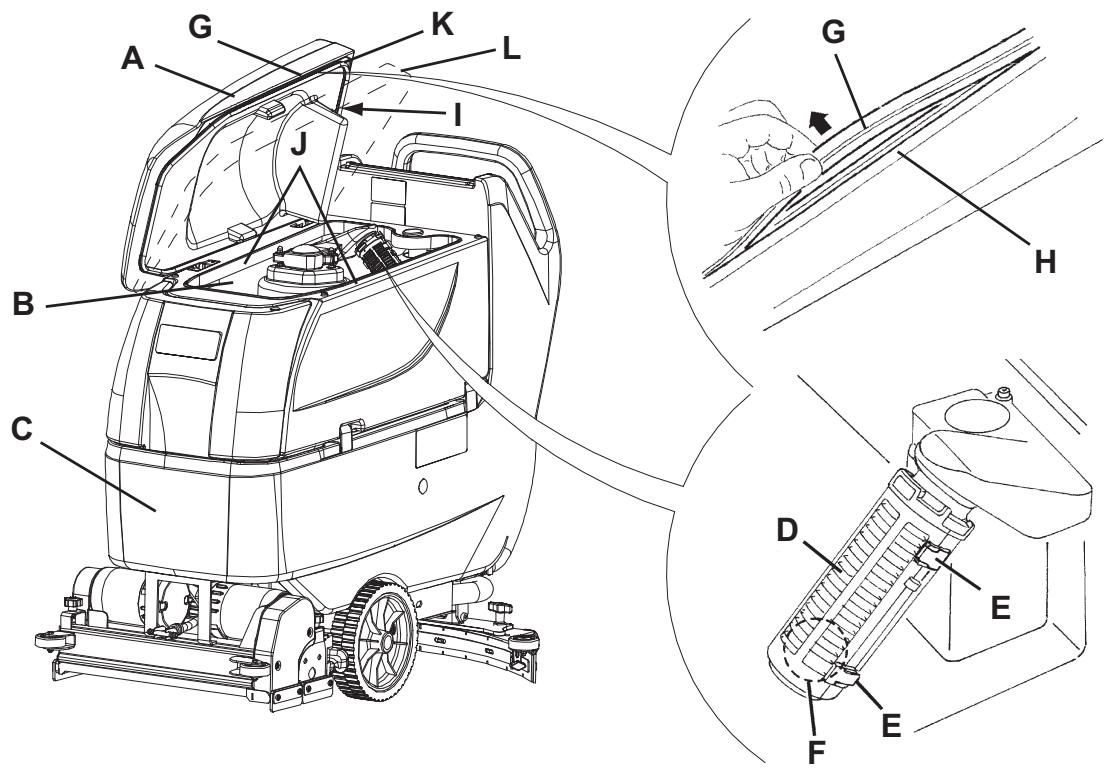

SAUGLIPPE REINIGEN

ANMERKUNG

Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis mussen unversehrt sein.

HINWEIS!

Aufgrund möglicher Abfälle mit scharfen Kanten empfeht es sich, bei der Reinigung der Sauglippe Arbeitschandschuhe zu tragen.

1. Das Gerät auf ebenem Untergrund abstellen.
2. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “0” stellen.

(Nur für BA 551): Schalter (71) und/oder (73) betätigten und Gerät abschalten.

1. Sauglippe (25) mit dem Hebel (10) absenken.
2. Sterngriffe (26) lösen und Sauglippe (25) abnehmer.
3. Ansaugrohr (15) von der Sauglippe abnehmen.
4. Die Sauglippe aus Stahl (Abb. 6) oder aus Aluminium (Abb. 7) waschen und reinigen. Insbondere die Räume (A, Abb. 6 oder 7) und das Loch (B) reinigen. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz).
5. Die Sauglippe in der umgekehrten Reihenfolge des Ausbau einbauen.

SAUGLIPPENGUMMISÜBERPRUFINUNDAUSTAUSCHEN

1. Die Sauglippe aus Stahl (Abb. 6) oder aus Aluminium (Abb. 7) reinigen, und damit wie angegeben im vorhergehenden Abschnitt vorgehen.

2. Prufen dass die Säume (E, Abb. 6 oder 7) des Vordergummis (C) und die Säume (F) des Hintergummis (D) gleichzeitig auf einer Richtplatte über ihre ganze Länge ruhen, ansonsten in der Höhe wie folgt beschrieben einstellen:

3. Den Zugstab (G, Abb. 6 oder 7) und die Flügelmutter (H, Abb. 6) lockern bzw. die Sperren (M, Abb. 7) lockern; das Hintergummi (D, Abb. 6 oder 7) einstellen, die Flügelmutter anschrauben oder die Sperre ankuppeln, schließlich den Zugstab ankuppeln.
   Die Handrader (I) lockern und das Vordergummi (C, Abb. 6 oder 7) einstellen; schließlich die Handrader anschrauben.

4. Prufen dass das Vordergummi (C, Abb. 6 oder 7) und das Hintergummi (D) vollständig sind und keine Schnittte oder Risse aufweisen, ansonsten sie aus wie nachfolgend beschrieben wechseln. Überprüfen, ob die Vorderkante (J) des hinteren Gummis verschlüssen ist. Gegebenenfalls Gummi umdrehen und eine der drei unversehren Kanten als Vorderkante verwenden. Sind auch die anderen drei Kanten abgenutzt, Gummi wie folgt austauschen:

5. Den Zugstab (G) losen, die Flügelmutter (H) entfernen oder die Sperre (M) lockern, schließlich den Sperrstreifen (K) entfernen und das Hintergummi (D) auswechseln/umkehren.

Gummi in umgekehrter Reihenfolge einbauen.

• Sterngriffe (I) aufdrehen, Haltestreifen (L) abnehmer und vorderen Gummi (C) austauschen.

Gummi in umgekehrter Reihenfolge einbauen.

Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erlautert, einstellen.

1. Ansaugrohr (15) an die Sauglippe anschließen.
2. Sauglippe (25) montieren und Sterngriffe (26) festdrehen.
3. Falls erforderlich, das Handrad für die Ausgleicheinstellung (27) der Sauglippe einstehen.

Abbildung 6

S311318

Abbildung 7

S311318

BÜRSTEN/PADS REINIGEN

HINWEIS!

Es wird empfohlen Arbeitshandschuhe während der Reinigung der Bürsten/Pads/Zylinderbürsten zu tragen, um etwaige schneidende Gegenstände zu vermeiden.

1. Die Bürsten/Pads von der Maschine entfernen wie beschrieben im Kapitel Benutzung.
2. Die Bürsten/Pads mit Wasser und Reinigungsmittel reinigen und spülen.
3. Überprüfen, ob die Bürsten/Pads unversehrt und nicht übermöig abgenutzt sind, gegebenenfalls austauschen.
4. Den Abfallbehälter (D, Abb. 3) mit dem Griff (E) seitlich vom Zylinderbürstenkopf abziehen.

Abfallbehälter (D) entleeren und reinigen. Behälter durch Einrasten der innenliegenden Haltevorrichtungen einbauen.

TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHUNG UBERPRUFIN

1. Das Gerät in den Entsorgungsbereich schieben.
2. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “0” stellen.

(Nur für BA 551): Schalter (71) und/oder (73) betätigten und Gerät abschalten.

1. Den Deckel (A, Abb. 8) in der Waschposition (L) bringen.
2. Den Deckel (A), die Tanks (B und C) und das Ansauggitter mit automatischem Schwimmverschluss (D) mit klarem Wasser reinigen und waschen.

Das Wasser aus den Tanks mit den Röhren (16 und 17) auslassen.

1. Falls nötig, die Befestiger (E) lösen, das Gitter (D) öffnen und den Schwimmer (F) hervorholen, sorgfältig reinigen und wieder installieren.
2. Die Unversehrtheit der Deckeldichtung (G) des Tanks prufen.

ANMERKUNG

Mit der Dichtung (G) wird der für das Ansaugen des Schmutzwassers erforderliche Unterdruck im Tank aufgebaut.

Falls erforderlich, Dichtung (G) aus ihrem Sitz (H) Herausnahmen und auswechseln. Beim Einbau der neuen Dichtung den Dichtungsstof (I) wie auf der Abbildung in der Mitte der Hinterseite positionieren.

1. Überprüfen, ob die gesamte Auflagefläche (J) der Dichtung (G) unversehrt ist und die Dichtigkeit gewährleistet.
2. Überprüfen, ob die Ausgleichsöffnung (K) verstopf ist. Gegebenenfalls reinigen.

ANMERKUNG

Das Loch (K), erlaubt den Luftausgleich in dem Zwischenraum des Deckels, undträgt zur Bildung des Saugdruckes in dem Tank bei.

1. Den Deckel (A) schreiben.

Abbildung 8

S311318

FILTER DES ANSAUGANLAGENMOTORS REINIGEN

1. Das Gerät auf ebenem Untergrund abstellen.
2. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “0” stellen. (Nur für BA 551): Schalter (71) und/oder (73) betätigten und Gerät abschalten.
3. Schmutzwassertank öffnen.
4. Falls nötig, das Wasser aus dem Tank durch das Rohr ablassen,um den Filter zu überprüfen.
5. Überprüfen, ob der Vorfilter sauber ist. Falls erforderlich, Vorfilter mit Wasser und Druckluft reinigen und wieder einbauen.
6. Schritte 1, 2 und 3 in umgekehrter Reihenfolge durchführten.

REINIGUNGSLösUNGsfILTER REINIGEN

(Für Geräte ohne EcoFlex™)

1. Das Gerät auf ebenem Untergrund abstellen.
2. (Nur für BA 551D, BA 551CD, BA 611D): Den Zündschlüssel (80) auf “0” stellen. (Nur für BA 551): Schalter (71) und/oder (73) betätigten und Gerät abschalten.
3. Das Reinigungslösungsventil (A, Abb. 9) schlieben. Das Ventil befindet sich unter dem Gerät hinter dem linken Hinterrad. Das Ventil (A) ist geschlossen, wenn es sich gegenüber der Leitung in Stellung (B) befindet. In Stellung (C) ist es geöffnet.
4. Durchsichtigen Deckel (D) abnehmer und Siebfilter (E) entfernen. Es reinigen und in den Halter (F) anbringen.

ANMERKUNG

Die kline Filtergewebe (E) richtig in den Sitz (G) des Halters (F) stellen.

1. Den Hahn (A)Öffnen.

Abbildung 9

S311318

FRISCHWASSERFILTER REINIGEN

(Für Geräte mit EcoFlex™)

1. Das Gerät auf ebenem Untergrund abstellen.
2. Zündschlüssel (80) in Stellung 0 drehen.
3. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebene falls mit dem Ablassrohr (16) entleeren.
4. Tank (40) vorsichtig mit dem Griff (41) anheben.
5. Leitung (A, Abb. 10) leicht anheben, durchsichtigigen Deckel (B) auf der Frischwasserfilterinheit (F) abdrehen und den kleinen Siebfilter (C) entfernen. Ihr reinigen und in den Halter (D) montieren.

ANMERKUNG

Daskleine Filtriemetz (C)richtig in den Sitz (E) des Halters (D)stellen.

1. Die Leitung (A) und die Filtergruppe (F) wieder anbringen.

SICHERUNGENÜBERPRUFIN/AUSTAUSCHEN

1. Batteriestecker (12) trennen.
2. Schmutzwasserablassrohr (16) verschiben.
3. Falls erforderlich, das Kabel des Ladegerätes (I, Abb. 11) vom Halter (J) entfernen.
4. Schrauben (A) entfernen, den kleinen Gummi (K) aus dem Sitz der Bedienfeldplatte (B) Herausnahmen und Bedienfeldplatte (B) vorsichtig abnehmen.
5. Folgende Sicherungen überprüfen/austauschen:

C) Sicherung F1, Bürstenkopf: (40 A)
D) Sicherung F2, Ansauganlage: (30 A)
E) Sicherung F3, Antriebsanlage: (30 A) ()
F) Sicherung F4, Signalkreise: (3 A)
G) Sicherung F5, Freigabe Bürsten/Padhalter: (20 A) ()
H) Sicherung F6, Pumpen: (3 A) (*)

(*) Nur für BA 551D, BA 551CD, BA 611D

1. Schritte 1 bis 4 in umgekehrte Reihenfolge durchführten.

S311318

BÜRSTEN-/PADHALTER-/ZYLINDERBÜRSTENKOPF AUSBAUEN/EINBAUEN

Sowohl der Bürsten-/Padhalterkopf (18a und 18b) als auch der Zylinderbürstenkopf (18c) können leicht an das Gerät montiert bzw. vom Gerät demontiert werden.

ANMERKUNG

Beim Ein-/Ausbau des Kopfs, kann es notwendig sein auch die Sauglippen zu ersetzen, Denn sie dürfen die gleiche Breite besitzen. Beziehen Sie sich auf den Abschnitt Installation der Sauglippe für die korrekte Kupplung des Kopfs mit der Sauglippe.

Ausbau

1. Das Gerät auf ebenem Untergrund abstellen.
2. Bürsten/Padhalter, wie es im entsprechenden Abschnitt beschrieben ist, ausbauen. Die Zylinderbürsten nicht entfern.
3. Den Bürsten-/Padhalterkopf mittels des Pedals (11) senken.
4. Falls vorhanden, die Splinten (B, Abb. 12) und die Gasfeder (A) entfern.
5. Die elektrische Verbindung (D) der Motoren der Bürsten/Padhalter losen.
6. Das Verbindungsstück (E) von der Leitung der Reinigungslösung abnehmer.
7. Die Schrauben (C) entfernen, dann den Bürsten-/Padhalterkopf (F) entfernen.

Einbau

1. Die Bauteile in der umgekehrten Reiheinfolge einbauen und damit insbesondere auf Folgendes achten:

2. Wenn auf der Maschine den Zylinderbürstenkopf (18c) installiert ist, muss die Gasfeder (A) nicht installiert sein.

Abbildung 12

S311318

REINIGUNGSMITTELTANKS REINIGEN

(Für Geräte mit EcoFlex™)

Reinigungsmitteltank (45) wie folgt reinigen:

1. Das Gerät in den Entsorgungsbereich schieben.
2. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren. Den Deckel (22) schreiben.
3. Tank (40) vorsichtig mit dem Griff (41) anheben.
4. Den Stöpsel abdrehen und das Rohr (48) vom Tank (45) abschreiben.
5. Haltevorrichtungen offen und Tank abnehmer.
6. Den Tank im Entsorgungsbereich ausspulen und reinigen.
7. Den Tank (45) montieren undihn am Rohr (48) verbinden.
8. Nach dem Entleeren des Reinigungsmitteltanks ist es möglicherweise erforderlich, die EcoFlex™-Anlage zu spülen (siehe nachfolgenden Abschnitt).

ECOFLEX™-ANLAGE SPÜLEN

(Für Geräte mit EcoFlex™)

1. Den Reinigungsmitteltank reinigen wie im vorhergehenden Abschnitt angedeutet. Wie folgt vorgehen um die Reste des übrig gebliebenen Reinigungsmittels aus den Leitungen und aus der Reinigungsmittelpumpe herself zubekommen.
2. Tank (40) vorsichtig mit dem Griff (41) absenken.
3. Zündschlüssel (80) in Stellung I drehen und Gerät einschalten.
4. Schalter (77) betätigen. Überprüfen, ob die Kontrollleuchte (78) des Schalters aufleuchtet.
5. Die Schalter (77 und 82a) gleichzeitig drucken, bis dass die Kontrollleuche (78) des Schalters zu blinken anfängt (nach ungebahr 5 Sekunden).
6. Die Schalter loslassen und warten, bis die Kontrollleuche (78) aufhört zu blinken und die Ansauganlage aktiviert wird.
7. Auf dem Fußboden verbliebenen Reinigungsmittelreste aufsaugen.
8. Zündschlüssel (80) in Stellung 0 drehen.
9. Tank (40) vorsichtig mit dem Griff (41) anheiten. Überprüfen, ob das Rohr (48) leer ist, gegebenenfalls Schritte 3 bis 9 wiederholen.

ANMERKUNG

Der Spulzyklus, durch den die Reinigungsmittelrechte herausgespelt werden, dauert ca. 30 Sekunden, an deren Ende automatisch die Ansaugfunktion eingeschaltet wird.

Es kann auch gesplült werden, wenn der Reinigungsmitteltank (45) mit Wasser befüllt ist. Auf diese Weise wird die Anlage gründlich ausgesplült.

EcoFlex™ solle gespüt werden, wenn die Anlage sehr schmutzig/verkrustet ist, lange stillgelegt war oder das Gerät ange nicht gereinigt wurde.

Die Spülfunktion kann auch aktiviert werden, um das Befüllen des Reinigungsmittelsrohrs zu beschleunigen, wenn der Tank (45) voll, aber die Anlage noch leer ist.

Falls erforderlich, kann mehrmals hintereinander gespült werden.

FEHLERSUCHE

Störung	Mögliche Ursache	Abhilfe
Die Motoren Funktionieren nicht und es leuchtet keine Kontrollleuchte auf.	Batteriestecker nicht angeschlossen.	Anschließen.
	Batterien komplett leer.	Die Batterien laden.
Das Gerät bewegt sich nicht (Nur für BA 551D, BA 551CD, BA 611D)	Das Gerät wurde bei betätigtem Bedienpult mit dem Zündschlüssel gestartet.	Den Zündschlüssel auf “0” stellen, dann das Startverfahren ohne die Tafel zu betätigten wiederholen.
Die Kontrollleuchten (81) blinken gleichzeitig.	Der Kopfmotor ist überlastet.	Eine weniger harte Bürste, die für den zu reinigenden Boden geeignet ist, bzw. nicht mit eingeschalteten Extra-Anpressdruck arbeiten.
Die Bürsten Funktionieren nicht; die rote Leuchtanzeige ist eingeschaltet.	Entladene Batterien	Die Batterien laden.
Ungenügende Ansaugung des Sammelwassers.	Schmutzwassertank voll.	Tank entleeren.
	Schlauch von der Sauglippe gelöst.	Anschließen.
	Ansauggitter verstoptb bzw. Schwimmer beim Schließen.	Das Gitter reinigen und der Schwimmer prüfen.
	Sauglippe schmutzig bzw. Sauglippengummis abgenutzt oder beschädigt.	Reinigen und Sauglippe prüfen.
	Tankdeckel nicht richtig geschlossen bzw. Dichtung abgenutzt.	Den Deckel richtig schreiben oder die Dichtung ersetzen.
Es fließt zu weniger Reinigungslösung zur Bürste.	Reinigungslösungs-/Frischwasserfilter verschutzt.	Den Filter reinigen.
	Tank schmutzig (Verstopfung der Alassöffnung).	Den Tank reinigen.
	Tank der EcoFlex™-Anlage (optional) verschutzt/verkrustet.	Mit Spülzyklus reinigen.
Streifen verursacht durch die Sauglippe.	Schmutz anwesend unter den Gummis der Sauglippe.	Abfällne entfernen.
	Gummis der Sauglippe abgenutzt, gerissen oder abgesplttert.	Gummis austauschen.
	Sauglippe nicht mit Sterngriff eingestellt.	Ausgleichen.

ANMERKUNG

Wurde das Gerät mit eingebautem Ladegerät gekauft, kann es bei ausgebauten Ladegerät nicht betrieben werden.

Nehmen Sie bei einer Störung an dem Ladegerät, Kontakt mit einem autorisierten Kundendienst auf.

Für weitere Informationen setzen Sie sichitte mit einem Nilfisk-Kundendienst in Verbindung, bei dem die Service-Anleitung erhaltlich ist.

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen.

Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß

Umweltschutzvorschriften gesondert zu entsorgen:

• Batterien
  Bürsten/Pads
  Kunststoffleitungen und -teile
  Elektrische und elektronische Teile (^*)

(*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfisk-Niederlassung.

TABLE DES MATIERES

INTRODUCTION 2

BUT ET CONTENU DU MANUEL 2

DESTINATAIRES 2

TECHNISCHE EIGENSCHAPPEN 9

ELEKTRISCH SCHEMA VOOR BA 551 11

ELEKTRISCHE INSTALLATIE VOOR BA 451D EN BA 531D 12

GEBRUIK 13

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE 13

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTellen (WET OF GEL) 14

VOOR HET STARTEN VAN DE MACHINE 15

DE MACHINE STARTEN EN STOPPEN 18

MACHINE IN GEBRUIK (WASSEN/DROGEN) 18

DE TANKS LEGEN 20

NA GEBRUIK VAN DE MACHINE 21

LANGE PERIODE VAN STILLSTAND 21

EERSTE GEBRUIKSPERIODE 21

ONDERHOUD 21

ONDERHOUDSSCHEMA 21

ACCU'S OPLADEN 22

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE 23

REINIGING VAN DE TREKKER 23

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER 24

REINIGING VAN DE BORSTELS/PADS 25

REINIGING VAN DE TANKS, VAN HET AANZUIGROOSTER MET VLOTTER EN CONTROLE VAN DE PAKKING VAN DE AFDEKKING 25

REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM 26

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL 26

CONTROLE / VERVANGING VAN DE ZEKERINGEN 27

DEMONTAGE/MONTAGE VAN HET SCHROBDEK MET BORSTELHOUDER/PADHOUDER/HOUDER VOOR

CILINDRISCHE BORSTELS 28

REINIGING VAN DE TANK MET REINIGINGSMIDDEL 29

HET ECOFLEXTM-SYSTEEM SPOELEN 29

STORINGEN LOKALISEREN 30

VERWIJDERING 30

INLEIDING

OPMERKING

TECHNISCHE EIGENSCHAPPEN

EERSTE GEBRUIKSPERIODE
