BEDIENUNGSANLEITUNG HAPPY PLUS SUFER KETTLER

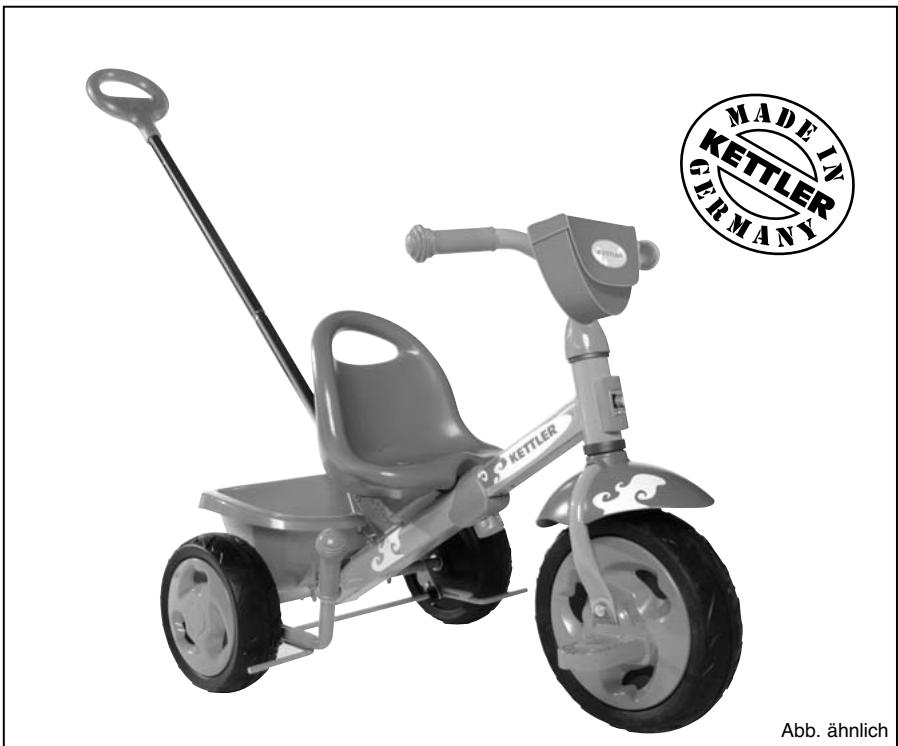

Montageanleitung für

HAPPY PLUS SURFER

Art. Nr. 08847-600

FREIZEIT MARKE KETTLER

Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung these KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfältig auf.

Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätüberwachung gefertigt. Die hieraus gewonnenen Erkenntnisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu konnen. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

Zu Ihrer Sicherheit

■ Achtung: Beaufsichtigten Sie den Spielbetrieb (Erwachsener). Die Benutzung ist nur durch eine (1) Person zulässig. Benutzen Sie das Fahrzeug nicht in der Höhe von Abhängen, Treppen, Straβen, Bahnanlagen, Gewässern, etc. Bei der Benutzung ist festes Schuhwerk zu,tragen. Wir empfehlen das Tragen geeigneter Schutzbekleidung und Sicherheitshelm.
Dieses Spielgerät ist ausschließlich für den privaten Gebrauch bestimmt (keine gewerbliche oder öffentliche Nutzung).
Das Fahrzeug ist geeignet für Kinder von 2 - 5 Jahren mit einer Körpergroße von 90 - 115 cm.
■ Alle KETTLER-Kinderfahrzeuge entsprechen der EN 71-1/-2/-3 (Europa-Norm „Sicherheit von Spielzeug"; max. Benutzergewicht: 50 kg). Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) können Gefahren für den Benutzer entstehen.
Dieses Fahrzeugarfur fur seinen bestimmungsgemaeBzen Zweck verwendet werden, d. h. als Spielgerat fur die Benutzung durch eine (1) Person. Jegliche andere Verwendung ist unzulassig und möglichwerweise gefährlich. Der Hersteller kann nicht fur Schaden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemaeBgen Brauch verursacht wurden.
■ Beschädigte Bauteile können die Sicherheit der Benutzer geführden und die Lebensdauer des Fahrzeuges beeinträchtigen. Führen Sie deshalb in kurzen Abständen, dem Betrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und lose Verbindungen durch (Schrauben, Steckverbindungen, etc.).
■ Tauschen Sie beschädigte/verschlissene Bauteile sofort aus und entziehen Sie das Gerät bis zur Reparatur der Nutzung. Es konnten sonst unvorhersehbare Schäden/Gefahren auftreten. Benutzen Sie im Bedarfsfall ausschließlich Original KETTLER-Ersatzteile!
■ Stellen Sie sicher, dass erst mit dem Fahrzeug gespielt wird, nachdem die Montage ordnungsgemäß von einer erwachenen Person durchgeführt und kontrolliert worden ist.
■ Obwohl bei bestimmungsgemäßem Einsatz des Fahrzeuges Gefährdungen der Kinder weltgehenst ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigen.
Da das Fahrzeug ein Spielgerät ist, entspricht es nicht den Bestimmungen für den öffentlichen Straβenverkehr undarf aus thisem Grunde auch nicht daran teilnehmer.
■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
■ Verbinden Sie das Kinderfahrzeug nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zuseinrichtungen, da das Kinderfahrzeug ist nicht für höhere Geschwindigkeiten konzipiert ist.
■ Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte (Gefahren-) Situationen

D

oftmals noch nicht richtig einschätzen können. Bedenken Sie auch, daß es durch das tatsächliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt, kann, die eine Verantwortung seitens des Herstellers ausschreiben.

■ Tragen Sie dafür Sorge, dass das Kinderfahrzeug nur in einer gefahrenfreien Umgebung benutzt wird.
Das Kinderfahrzeug ist ein unbeleuchtetes Spielgerät. Die Benutzung im Dunklen ist gefährlich.
Achtung! Halten Sie während der Montage des Produktes Kinder fern (verschluckbare Kleinteile).

Zur Handhabung

■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Unterweisen Sie Kinder im richtigen Umgang mit dem Fahrzeug und machen Sie sie auf mögliche Gefahren aufmerksam.
Achten Sie darauf, dass das Kind bei der Benutzung festes Schuhwerkträgt.
■ Beachen Sie, dass sich bei Geräten ohne Freilauf die Pedale auch mitdrehen, wenn das Fahrzeug nur geschoben wird oder rollt.
Das Kinderfahrzeug verfügbar nicht über eine sogenannte Feststellbremse. Sichern Sie dazu abgestellte Fahrzeuge gegen Wegrollen. Lassen Sie Kinder, die das Gerät noch nicht alleine beherrschen, nicht unbeaufsichtigt bei dem abgestillten Fahrzeug.
■ Bei Geräten mit Verstellmöglichkeit passen Sie diese bis an die Körperprüge ihres Kindes an.
Transportieren Sie keine Gegenstände auf dem Fahrzeug.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
■ Geben Sie vierteljährlich einigen Tropfen Öl an die Lagerbuchsen des Lenkers und der Räder.
■ Bei Modellen mit Luftbereitung: Beim Abstellen von Spieler geräten mit Luftbereitung auf Böden, die Lösungsmittelhaltige Stoffe enthalten oder mit solchen verklebt sind (z. B. PVC), besteht die Gefahr von Fleckenbildung durch eine chemische Reaktion mit dem Naturprodukt Kautschuk. Legen Sie im Zweifelsfall Abdeckmaterial unter die Räder. Achten Sie auf den richtigen Reifendruck (2,5 bar); ein zu niedriger Druck erhöht den Verschleiß und erschwert das Fahren!
■ Bei Modellen mit Schubstange: Vergewissern Sie sich stets, dass die Schubstange richtig im Adapter eingesetzt und verriegelt ist. Hängen Sie keine Lasten an die Schubstange! Das Fahrzeug konnte umfallen und Ihr Kind Schaden nehmen. Die Schubstange ist für die Bedienung durch Erwachsene vorgesehen, überlassen Sie nicht Kindern die Verantwortung für andere Kinder! Bei freiem Spielbetrieb ist die Schubstange aus Sicherheitsgründen zu entfernen.

Montagehinweise

Die Montage muß sorgfältig und von einer erwachsenen Person durchgeführt werden. Sehen Sie sich diese Montageanleitung vor Beginn der eigentlichen Arbeit bereits an. Innerhalb der einzelnen Abbildungen ist die Montagefolge ggf. durch Buchstaben vorgegeben. Halten Sie sich bereits an die angegebenen Montageschritte, damit eine sichere Benutzung und Funktion gewährleistet ist.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie dazu sorgfältig und umsich-tig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umher-

liegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststofftuten für Kinder Erstickungsgefahr!

■ Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
■ Bei Montage von Kunststoffgriffen: Zur Montageerleichterung wärmen Sie die Lenkergriffe in warmen Wasser an.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

Ersatzteilbestellung Seite 32-33

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stuckzahl und die Seriennummer des Gerätes (siehe Handhabung) an.

Bestellbeispel: Art.-Nr. 08847-600 / Ersatzteil-Nr. 70121597 / 1Stück / Serien-Nr.:

Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.

Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-) Verpackung, möglichst im Originalkarton vorzunehmen.

Wichtig ist eine detaillierte Fehlerbeschreibung/Schadensmeldung!

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusammenhang mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben.

Entsorgungshinweis

KETTLER-Produkte sind recyclebar. Führten Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).

HEINZ KETTLER GmbH & Co.KG · SERVICECENTER · Henry-Everling-Str. 2 - D-59174 Kamen

Tel.: 02307 / 974-111

Fax: 02307 / 974-295

E-Mail: [e-mail]

KETTLER Austria GmbH · Ginzkeyplatz 10 · A-5020 Salzburg

Trisport AG · Im Hösch · CH-6331 Hünenberg

http://www.kettler.de

Trisport AG · Im Bösch 67 · CH-6331 Hünenberg http://www.kettler.de

Messhilfe fur Verschraubungsmaterial

FREIZEIT MARKE KETTLER

Z KETTLER GmbH & Co. KG

D-59469 Ense - Pursit

Articlel.-Nr.: 07044-000

1-344 O-1805

geprüft nach prEN 14468 -1, -2

Klasse C, Typ 4

Made in Germany

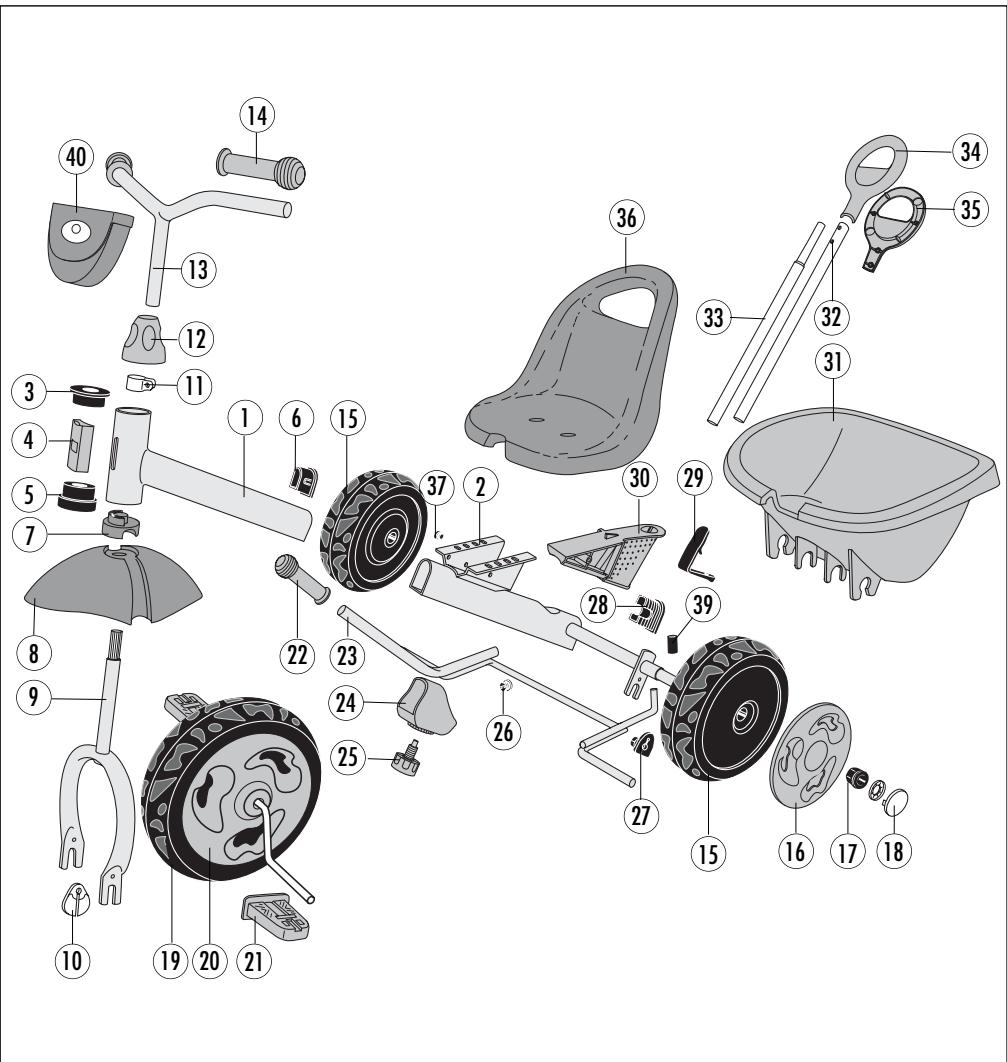

Ersatzteilzeichnung „HAPPY PLUS SURFER" Art. Nr. 08847-600

Ersatzteilstücklste „HAPPY PLUS SURFER" Art. Nr. 08847-600

Pos.	Bezeichnung	Stk	Ersatzteilnr.
1	Rahmenvorderbau (kpl. m. Riegel, Lenkkopfbuchse, Riegelschieber u. Führungsbuchsen)	1	91611362
2	Rahmenhinterbau (kpl. mit Stopfen und Bef.-Mat. für Räder und Sandschale)	1	91611363
3	Lenkkopfbuchse (2046)	1	70122051
4	Riegelschieber ((2970)	1	70121780
5	Führungsbuchse für ø42mm (2969)	1	70121560
6	Führungsbuchse für Verstellung (2995)	1	70128425
7	Lenkanschlag (3536)	1	70121787
8	Radschutz (4031)	1	70121785
9	Radgabel	1	91620360
10	Tretlagerbuchse	2	10116037
11	Klemmschelle (kpl. mit Schraube und Mutter)	1	97201280
12	Abdeckung Lenkkopfbuchse (3497)	1	70121816
13	Lenker	1	91650348
14	Griff	2	10111035
15	Laufrad	2	15170100
16	Blende für Laufrad	2	70121814
17	Sechskantbuchse	4	70121470
18	Stopfen für Blende (2042)	2	70121824
19	Vorderrad (kpl. mit Tretkurbel und Tretlagerbuchsen)	1	15170081
20	Blende für Vorderrad (3491)	2	70121857
21	Pedal mit Bef.-Mat. (1848)	2	70121785
22	Bremsgriff für ø8mm (2717)	1	70121597
23	Bremse (kpl. mit Bremsgriff und Schutzkappen für ø8mm )	1	91640094
24	Sicherungskappe (3498)	1	70121599
25	Griffschraube M12	1	91670122
26	Stopfen ø18mm	1	10100006
27	Achslager	2	10116029
28	Stopfen (3535)	1	70121432
29	Rasthebel für Sandschale (3533)	1	70121764
30	Schubstangenadapter (3493)	1	70121876
31	Sandschale (3532)	1	70122097
32	Schubstangen-Oberrohr	1	97100399
33	Schubstangen-Unterrohr mit Stativfeder	1	97100400
34	Griff-Oberteil (3378)	1	70121877
35	Griff-Unterteil (3379)	1	70121878
36	Blassitz (3534)	1	70120246
37	Stopfen ø8x6,5x12 mm	4	10100169
38	Riegel (kpl., o. Abb.)(2968)	1	91640021
39	Tauchkappe	1	10101105
40	Lenkertasche	1	19100001
41	Schraubenbeutel (o. Abb.)	1	91680474
