BEDIENUNGSANLEITUNG HAPPY AIR KETTLER

Montageanleitung für

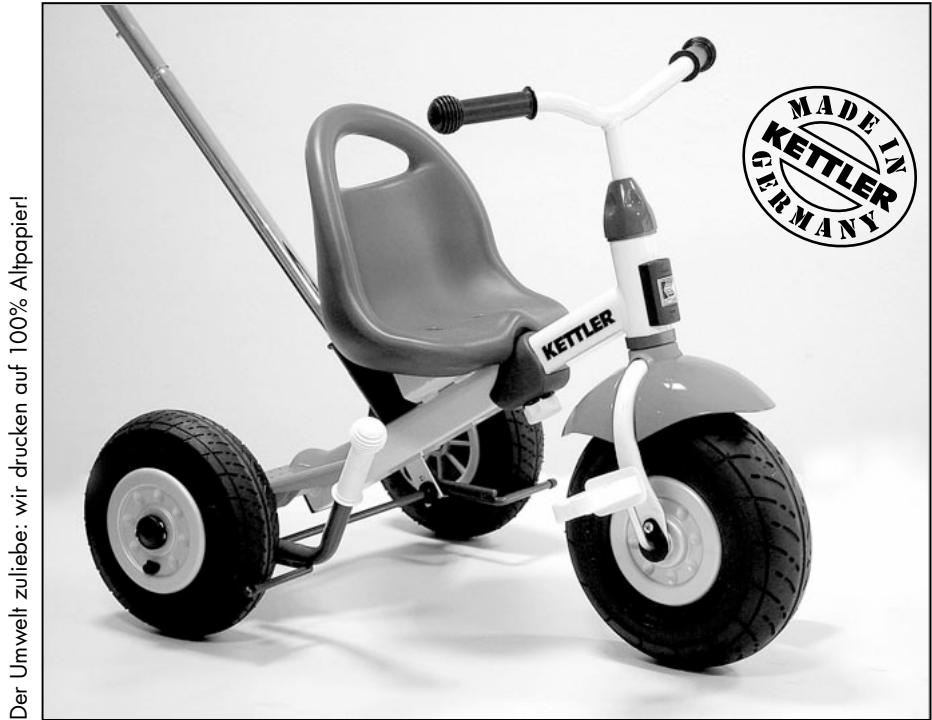

HAPPY AIR

Art. Nr. 08848-000

D

GB

F

N

Der Umwelt zuliebe: wir drucken auf 100% Altpapier!

FREIZEIT MARKE KETTLER

D

Wichtige Hinweise

Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung these KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfähig auf.

Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualität überwachung gefertigt. Die hereby gewonnenen Erkennnisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grund behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Soltte es betrzdem Grund für Beanstandungen geben, wenden Sie sichitten an ihren Fachhändler.

Zu ihrer Sicherheit

■ Dieses Fahrzeugarf nur fur seinen bestimmungsgemaien Zweck verwendet werden, d. h. alsSpielgerat fur die Benutzung durch eine (1) Person. Jegliche andere Verwendung ist unzulassig und möglicherweise gefährlich. Der Hersteller kann nicht fur Schaden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemaien Gebrauch verursacht wurden.
Da das Fahrzeug ein Spielgerät ist, entspricht es nicht der Straβenverkehrsordnung (StVO) bzw. der Straβenverkehrszulassungsordnung (StvZO) und ist aus thisem Grunde nicht zur Teilnahme am öffentlichen Straβenverkehr zugelassen.
■ Beschädigte Bauteile konnen die Sicherheit der Benutzer geführden und die Lebensdauer des Fahrzeuges beeinträchtigen. Führen Sie in kurzen Abständen, dem Betrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und lose Verbindungen durch (Schrauben, Steckverbindungen, etc.).
■ Beschädigte oder verschlüssene Bauteile sind frei auszutauschen und das Fahrzeug ist bis zur Instandsetzung der Nutzung zu entziehen. Im Bedarfsfall sollen den Sie ausschließlich Original KETTLER-Ersatzteile verwenden.
Das Kinderfahrzeug entspricht den vorgeschriebenen Sicherheitsbestimmungen (Europa-Norm EN 71, CE) und ist TUV-GS geprüft. Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) konnen Gefahren für den Benutzer entstehen.

Zur Handhabung

■ Stellen Sie sichere, daß der Spielbetrieb mit dem Fahrzeug erst aufgenommen wird, nachdem die Montage ordnungsgemäß von einer erwachsenen Person durchgeführt und kontrolliert worden ist.
Das Fahrzeugarf aus Sicherheitsgrunden nicht in der Nare von Abhängen, Treppen, Straßen, Bahnanlagen, Gewässern, etc. benutzt werden.
■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
■ Bei der Benutzung ist festes Schuhwerk zu tragen.
■ Unterweisen Sie Kinder im richtigen Umgang mit dem Fahrzeug und machen Sie sie auf mögliche Gefahren aufmerksam.
■ Bedenken Sie, daß es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersebaren Situationen kommt kann, die eine Verantwortung seitens des Herstellers ausschreiben.
■ Obwohl bei bestimmungsgemäßem Einsatz des Fahrzeuges Gefährdungen der Kinder weltgehend ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigten.
■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Beim Abstellen von Spielgeräten mit Luftbereitung auf Böden, die Lösungsmittelhaltige Stoffe enthalten oder mit solchen verklebt (z. B. PVC) sind, besteht die Gefahr von Fleckenbildung durch eine chemische Reaktion mit dem Naturprodukt Kautschuk. Legen Sie im Zweifelsfall Abdeckmaterial unter die Räder
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
■ Geben Sie vierteljährlich einigen Tropfen Öl an die Lagerbuchsen des Lenkers und der Räder.

Montagehinweise

Die Montage muß sorgfältig und von einer erwachenen Person durchgeführt werden. Sehen Sie sich diese Montageanleitung vor Beginn der eigentlichen Arbeit bereits an. Innerhalb der einzelnen Abbildungen ist die Montagefolge ggf. durch Buchstaben vorgegeben. Halten Sie sich bereits an die angegebenen Montageschritte, damit eine sichere Benutzung und Funktion gewährleistet ist.

■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststofftuten für Kinder Erstickungsgefahr!
■ Biite verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achting: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D-59463 Ense-Parsit

KETTLER Austria GmbH · Elsenwang 119 · A - 5322 Hof / Sbg.

Trisport AG · Im Hösch · CH-6331 Hünenberg

http://www.kettler.net

• Der schlauchlose Reifen muss korrekt auf der Felge sitzen.
• Formen Sie den Reifen mit gleichmäßigem Druck während des Befüllens an den Felgenrand an.
• Benutzen Sie zum Befüllen einen Kompressor, wie Sie ein z. B. an Tankstellen finden. Das Befüllen sollen schnell und gleichmäßig erfolgen.

G8

Re inflate

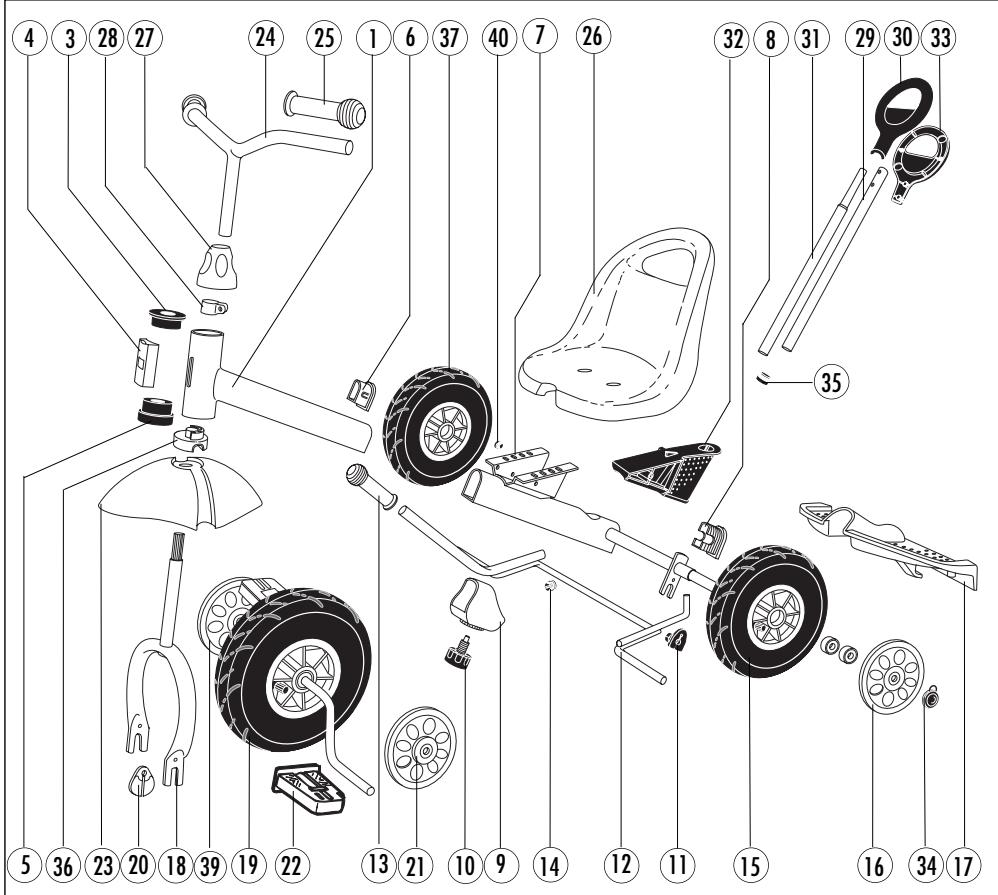

Ersatzteilzeichnung „HAPPY AIR" Art. Nr. 08848-000

Geben Sie bei Ersatzteilbestellungen die vollständige Antikelnummer, die ErsatzteilbestellNummer, die benöntigte Stückzahl sowie die auf der Rückseite dieser Anleitung aufgestempelte Kontroll-Nummer an.

Bestellbeispel: „Artikelnummer 08848-000 / Ersatzteiln. 70121840 / 1 Stück / Kontrolln. ...“

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefleiert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusammen „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben. Falls Sie nur das komplette Verschraubungsmaterial benöttigen, bestellen Sieitte Pos. 38 mit entsprechender Ersatzteilnummer.

Ersatzteilstücklste „HAPPY AIR" Art. Nr. 08848-000

Pos.	Bezeichnung	Stk	Ersatzsteiln.
1	Rahmenvorderbau (kpl. Riegel, Lenkkopfbuchse, Riegelschieber u. Führungsbuchsen)	1	91610898
2	Riegel (kpl., o. Abb.)	1	91640021
3	Lenkkopfbuchse	1	70122051
4	Riegelschieber	1	70121770
5	Führungsbuchse für ø42mm	1	70121560
6	Führungsbuchse für Verstellung	1	70128425
7	Rahmenhinterbau (kpl. mit Stopfen und Bef.-Mat. für Räder und Fusstritt)	1	91610902
8	Stopfen	1	70121432
9	Sicherungskappe	1	70121746
10	Griffschraube M12	1	91670089
11	Achslager	2	10116029
12	Bremse (kpl. mit Bremsgriff und Schutzkappen für ø8mm)	1	91640031
13	Bremsgriff für ø8mm	1	70121571
14	Schutzkappe für ø8mm	1	10101019
15	Laufrad halten (links)	1	42311116
16	Blende für Laufrad	2	70121840
17	Fusstritt	1	70122021
18	Radgabel	1	91620272
19	Vorderrad (kpl. mit Tretkurbel und Tretlagerbuchsen)	1	15170072
20	Tretlagerbuchse	2	10116033
21	Blende für Vorderrad (mit Ventilloch)	1	70121711
22	Pedal mit Bef.-Mat.	2	70121541
23	Radschutz	1	70121961
24	Lenker	1	91650246
25	Griff	2	10111023
26	Blassitz	1	70120242
27	Abdeckung Lenkkopfbuchse	1	70121812
28	Klemmschelle (kpl. mit Schraube und Mutter)	1	97201280
29	Schubstangen-Oberrohr	1	97100399
30	Griff-Oberteil	1	70121573
31	Schubstangen-Unterhoir mit Stativfeder	1	97100400
32	Schubstangenadapter	1	70125638
33	Griff-Unterteil	1	70121574
34	Achsabdeckkappe ø8mm	2	10112010
35	Stopfen ø18mm	1	10100006
36	Lenkanschlag	1	70121396
37	Laufrad halten (rechts)	1	42311115
38	Schraubenbeutel	1	91680269
39	Blende für Vorderrad (ohne Ventilloch)	1	70121712
40	Stopfen ø 8x6,5x12 mm	4	10100169
