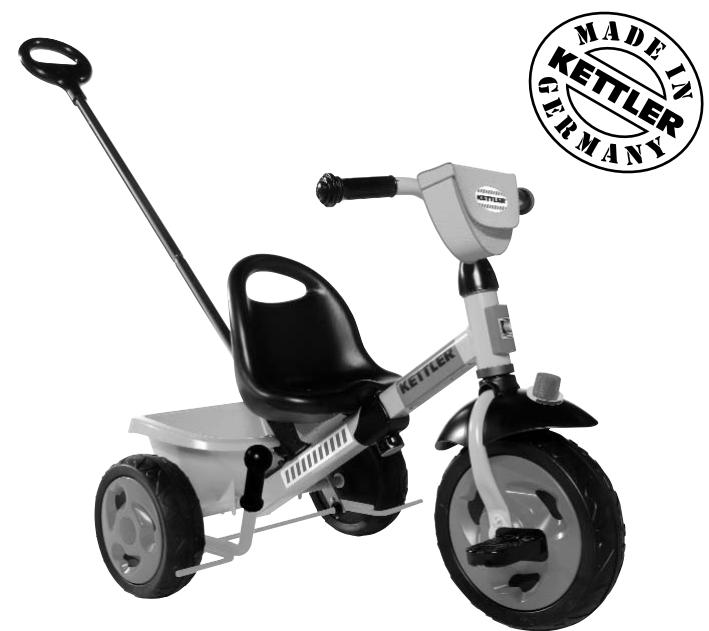

BEDIENUNGSANLEITUNG HAPPY PLUS BAUSTELLE KETTLER
Montageanleitung für
HAPPY PLUS BAUSTELLE"
Art. Nr. 08847-700
Abb.ähnlich
FREIZEIT MARKE KETTLER
Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung dieseres KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfältig auf.
Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätüberwachung gefertigt. Die hieraus gewonnenen Erkenntisse lassten wir in unsere Entwicklung einflieben. Aus thisem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, werden Sie sichitte an ihren Fachhändler.
Zu Ihrer Sicherheit
■ Achtung: Beaufsichtigten Sie den Spielbetrieb (Erwachsener). Die Benutzung ist nur durch eine (1) Person zulässig. Benutzen Sie das Fahrzeug nicht in der Höhe von Abhängen, Treppen, Straβen, Bahnanlagen, Gewässern, etc. Bei der Benutzung ist festes Schuhwerk zu,tragen. Wir empfehlen das Tragen geeigneter Schutzbekleidung und Sicherheitshelm.
Dieses Spielgerät ist ausschließlich für den privaten Gebrauch bestimmt (keine gewerbliche oder öffentliche Nutzung).
Das Fahrzeug ist geeignet für Kinder von 2 - 5 Jahren mit einer Körpergroße von 90 - 115 cm.
■ Alle KETTLER-Kinderfahrzeuge entsprechen der EN 71-1/-2/-3 (Europa-Norm „Sicherheit von Spielzeug"; max. Benutzergewicht: 50 kg). Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) können Gefahren für den Benutzer entstehen.
Dieses Fahrzeugarfur fur seinen bestimmungsgemaeBzen Zweck verwendet werden, d. h. als Spielgerat fur die Benutzung durch eine (1) Person. Jegliche andere Verwendung ist unzulassig und möglichweise gefahrlich. Der Hersteller kann nicht fur Schaden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemaeBgen Brauch verursacht wurden.
■ Beschädigte Bauteile können die Sicherheit der Benutzer gefährden und die Lebensdauer des Fahrzeuges beeinträchtigen. Führen Sie deshalb in kurzen Abständen, dem Betrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und lose Verbindungen durch (Schrauben, Steckverbindungen, etc.).
■ Tauschen Sie beschädigte/verschlissene Bauteilesofar aus und entziehen Sie das Gerät bis zur Reparatur der Nutzung. Es können sonst unvorhersehbare Schäden/Gefahren auftreten. Benutzen Sie im Bedarfsfall ausschließlich Original KETTLER-Ersatzteile!
■ Stellen Sie sicher, dass erst mit dem Fahrzeug gespielt wird, nachdem die Montage ordnungsgemäß von einer erwachsenen Person durchgeführt und kontrolliert worden ist.
■ Obwohl bei bestimmungsgemäßem Einsatz des Fahrzeuges Gefährdungen der Kinder weltgehenst ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigen.
Da das Fahrzeug ein Spielgerät ist, entspricht es nicht den Bestimmungen für den öffentlichen Straβenverkehr undarf aus thisem Grunde auch nicht daran teilnehmer.
■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
■ Verbinden Sie das Kinderfahrzeug nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zuseinrichtungen, da das Kinderfahrzeug ist nicht für höhere Geschwindigkeiten konzipiert ist.
■ Beachen Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte (Gefahren-) Situationen
D
oftmals noch nicht richtig einschätzen konnen. Bedenken Sie auch, daß es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt kann, die eine Verantwortung seitens des Herstellers ausschreiben.
■ Tragen Sie dafür Sorge, dass das Kinderfahrzeug nur in einer gefahrenfreien Umgebung benutzt wird.
Das Kinderfahrzeug ist ein unbeleuchtetes Spielgerät. Die Benutzung im Dunklen ist gefährlich.
Achtung! Halten Sie während der Montage des Produktes Kinder fern (verschluckbare Kleinteile).
Zur Handhabung
■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Unterweisen Sie Kinder im richtigen Umgang mit dem Fahrzeug und machen Sie sie auf mögliche Gefahren aufmerksam.
Achten Sie darauf, dass das Kind bei der Benutzung festes Schuhwerkträgt.
■ Beachten Sie, dass sich bei Geräten ohne Freilauf die Pedale auch mitdrehen, wenn das Fahrzeug nur geschoben wird oder rollt.
Das Kinderfahrzeug verfügbar nicht über eine sogenannte Feststellbremse. Sichern Sie davon abgestellte Fahrzeuge gegen Wegrollen. Lassen Sie Kinder, die das Gerät noch nicht alleine beherrschen, nicht unbeaufsichtigt bei dem abgestillten Fahrzeug.
■ Bei Geräten mit Verstellmöglichkeit passen Sie diesen bitte an die Körperprüge ihres Kindes an.
Transportieren Sie keine Gegenstände auf dem Fahrzeug.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
■ Geben Sie vierteljährlich einigen Tropfen Öl an die Lagerbuchsen des Lenkers und der Räder.
■ Bei Modellen mit Luftbereitung: Beim Abstellen von Spielgeräten mit Luftbereitung auf Böden, die Lösungsmittelhaltige Stoffe enthalten oder mit solchen verklebt sind (z. B. PVC), besteht die Gefahr von Fleckenbildung durch eine chemische Reaktion mit dem Naturprodukt Kautschuk. Legen Sie im Zweifelsfall Abdeckmaterial unter die Räder. Achten Sie auf den richtigen Reifendruck (2,5 bar); ein zu niedriger Druck erhöht den Verschleiß und erschwert dasfahren!
■ Bei Modellen mit Schubstange: Vergewissern Sie sich stets, dass die Schubstange richtig im Adapter eingesetzt und verriegelt ist. Hängen Sie keine Lasten an die Schubstange! Das Fahrzeug konnte umfallen und Ihr Kind Schaden nehmen. Die Schubstange ist für die Bedienung durch Erwachsene vorgesehen, überlassen Sie nicht Kindern die Verantwortung für andere Kinder! Bei freiem Spielbetrieb ist die Schubstange aus Sicherheitsgründen zu entfernen.
Montagehinweise
Die Montage muß sorgfältig und von einer erwachsenen Person durchgeführt werden. Sehen Sie sich diese Montageanleitung vor Beginn der eigentlichen Arbeit bereits an. Innerhalb der einzelnen Abbildungen ist die Montagefolge ggf. durch Buchstaben vorgegeben. Halten Sie sich bereits an die angegebenen Montageschritte, damit eine sichere Benutzung und Funktion gewährleistet ist.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie dearher sorgfältig und umsich-tig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug
umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
■Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.

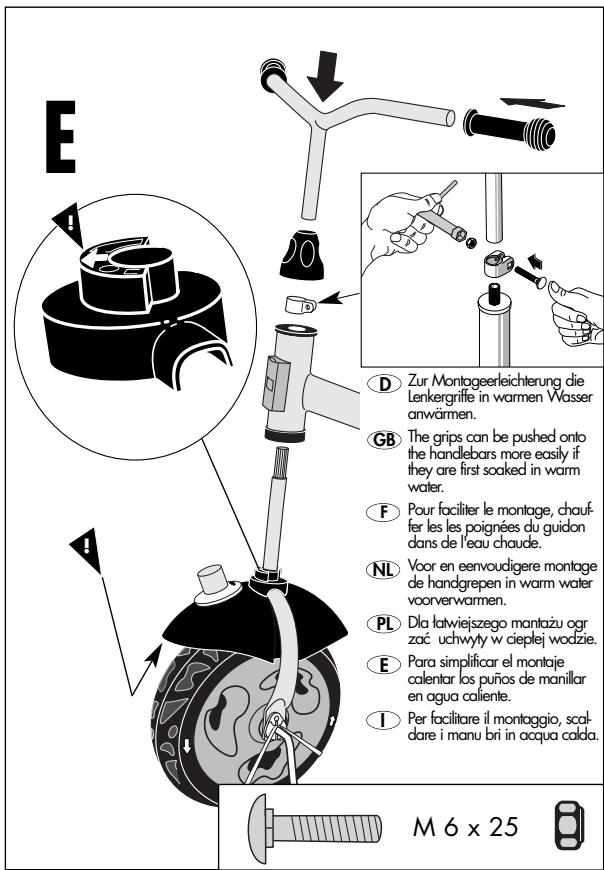

■ Bei Montage von Kunststoffgriffen: Zur Montageerleichtung wärmen Sie die Lenkergriffe in warmen Wasser an.
■ Aus fertigungstechnischen Gründen gehalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
Ersatzteilbestellung Seite 34-35

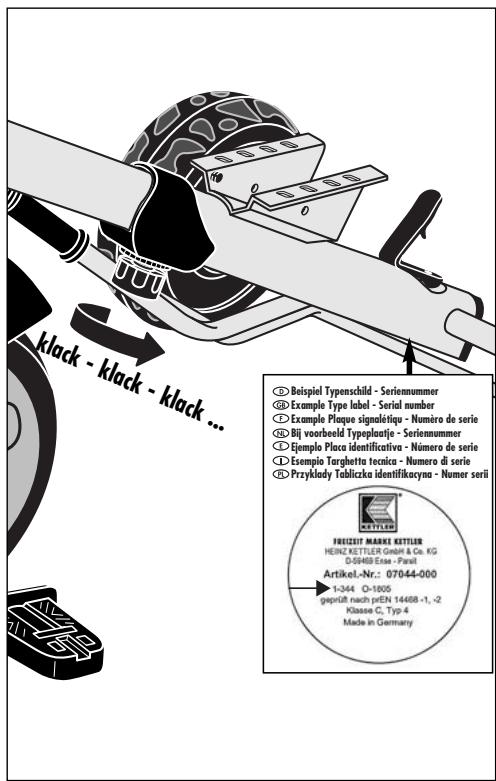

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und die Seriennummer des Gerätes (siehe Handhabung) an.
Bestellbeispel: Art.-Nr. 08847-700 / Ersatzteil-Nr. 97200032 / 1Stück / Serien-Nr.:
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.
Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-) Verpackung, möglichst im Originalkarton vorzunehmen.
Wichtig ist eine detaillierte Fehlerbeschreibung/Schadensmeldung!
Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefelert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusammenhang mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben.
Entsorgungshinweis
KETTLER-Produkte sind recyclebar. Führten Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).
HEINZ KETTLER GmbH & Co.KG · SERVICECENTER · Henry-Everling-Str. 2 - D-59174 Kamen
Tel.: 02307 / 974-2111
Fax: 02307 / 974-2295
E-Mail: service.spiel@kettler.de
KETTLER Austria GmbH · Ginzkeyplatz 10 · A-5020 Salzburg
Trisport AG · Im Hösch · CH-6331 Hūnenberg
http://www.kettler.de
Trisport AG · Im Bösch 67 · CH-6331 Hünenberg http://www.kettler.de

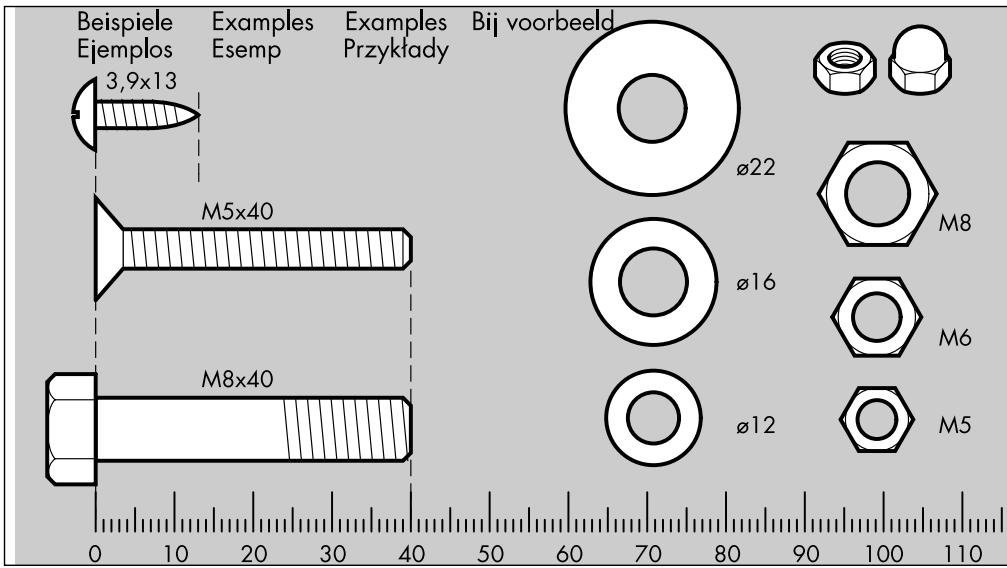

Messhilfe für Verschraubungsmaterial
GB Measuring help for screw connections
NL Meethulp voor schroefmaterialiaal
E Ayuda para la medicacion de los tornillos
F Gabarit pour système de serrage
1 Misura per il materiale di avvitamento
PL Wzornik do połczén srbowych

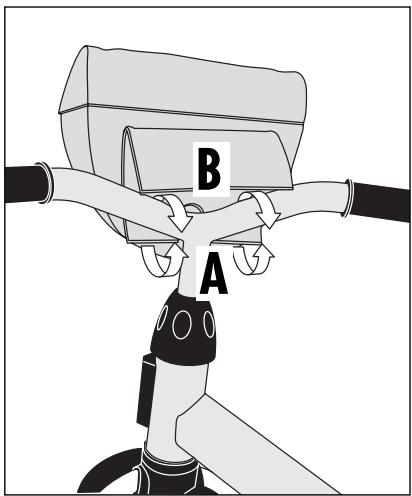

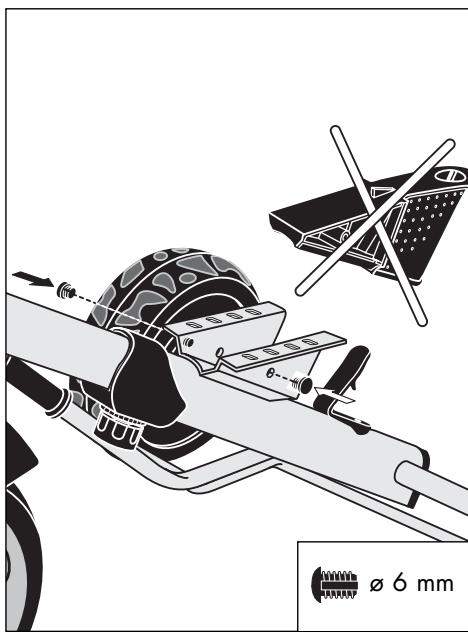

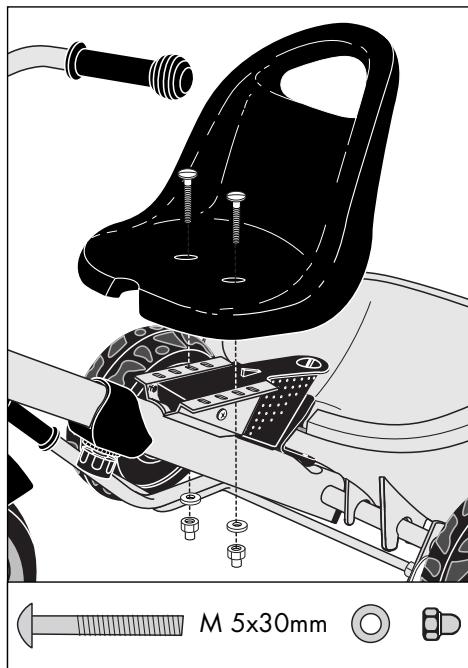

Checkliste
| 1/1 | |
| 1 | |
| 1 | |
| 1 | |
| 1 | |
| 1 | |
| 1 | |
| 1 | |
| 1 | |
| 1 | |
| 1 | |
| 1 |
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||

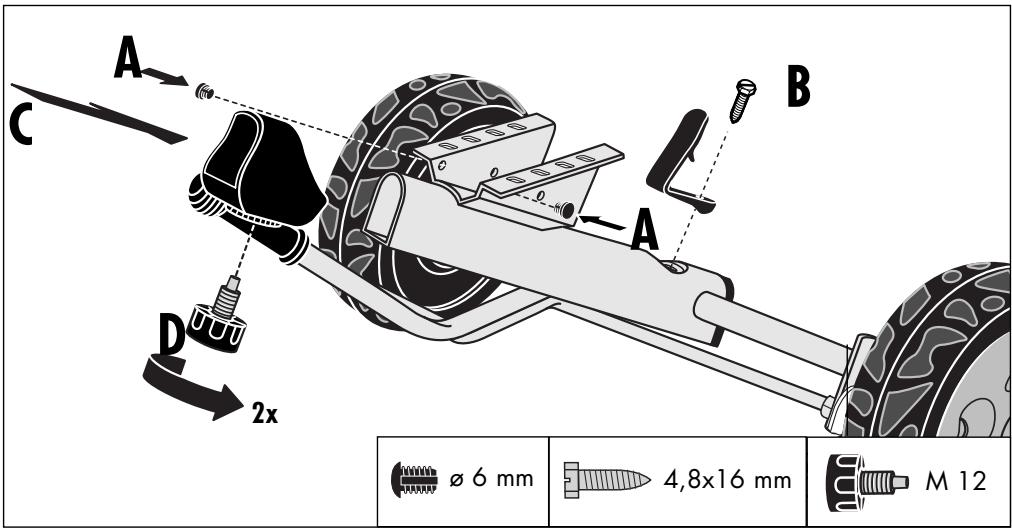

| M 12 | 1 | |
| ∅ 6 mm | 4 | |

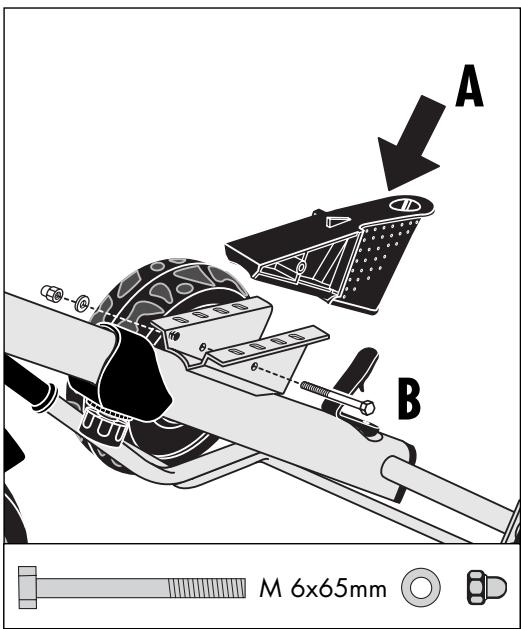

| M 6x65mm | 1 | |
| M6 x 25 mm | 1 | |
| M5 x 30 mm | 2 | |
| 4,8 x 16 mm | 1 | |

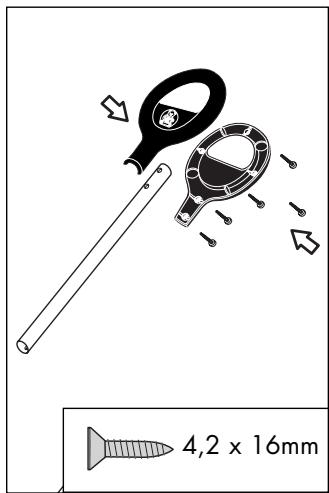

| 4,2 x 16 mm | 5 | |

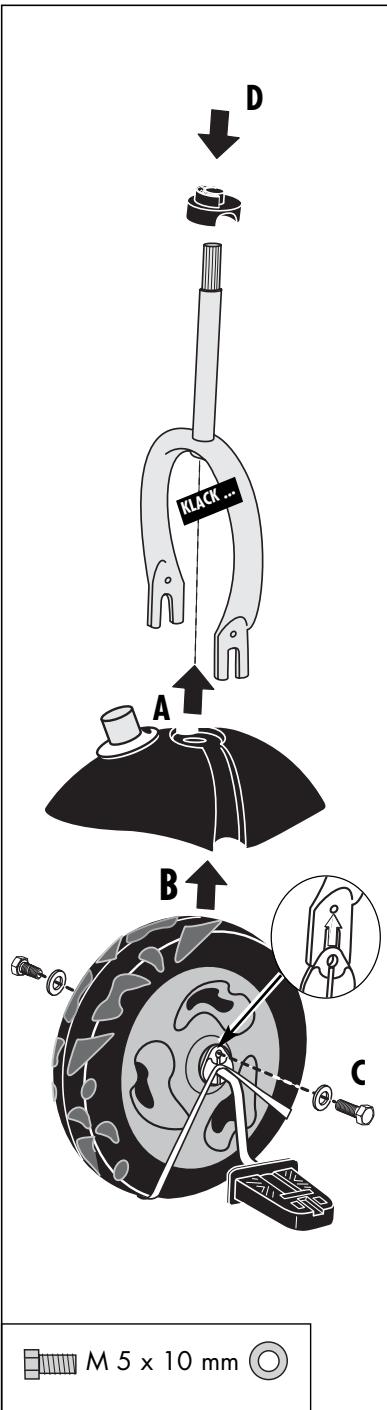

| M5 x 10 mm | 2 | |
| 1 | ||
| 1 |

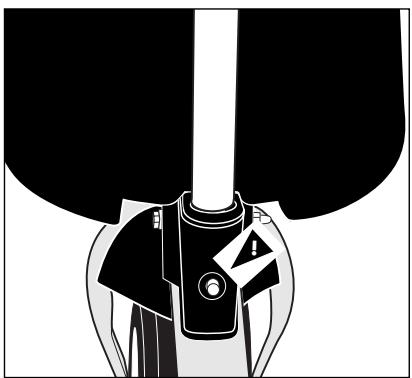

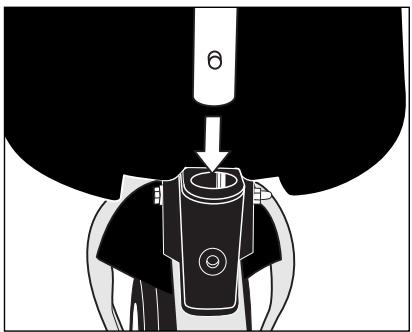

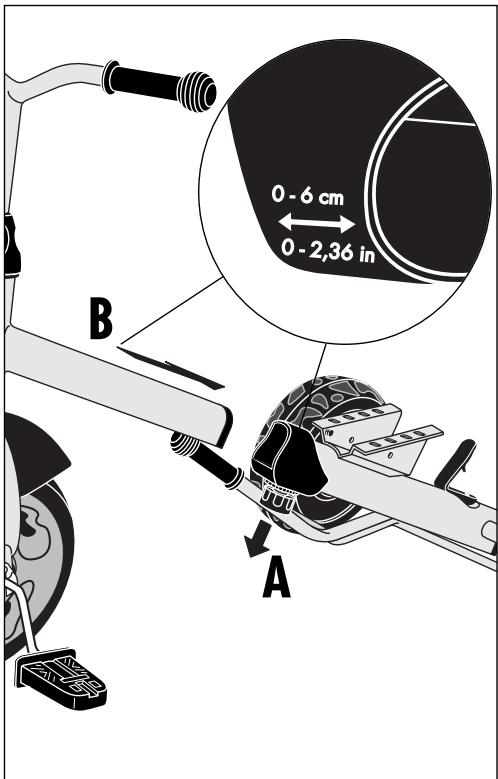

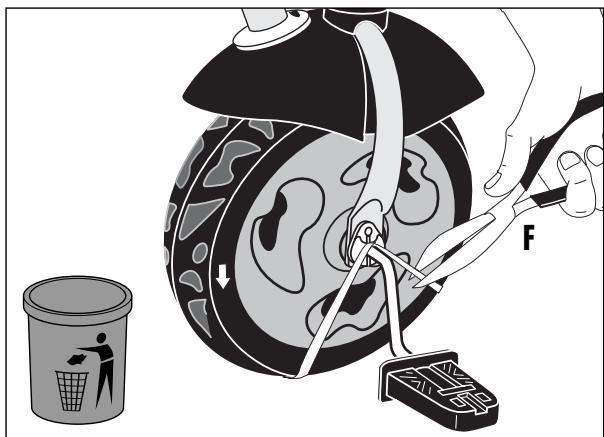

la
1b
1c
2
3
4
5a
5b
6
7
8

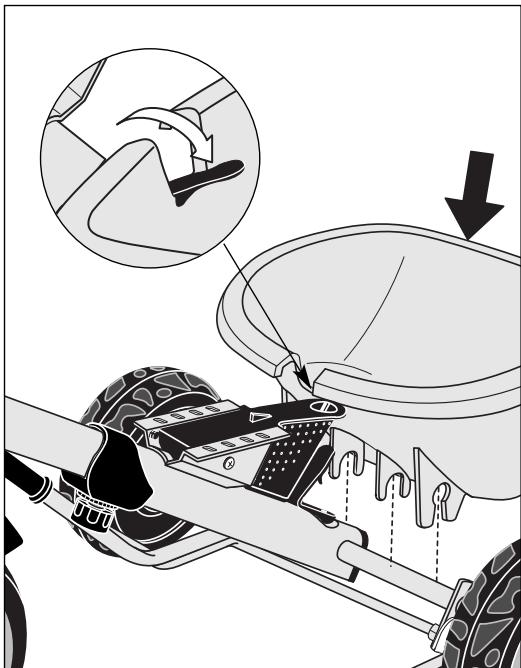

9
10
11a

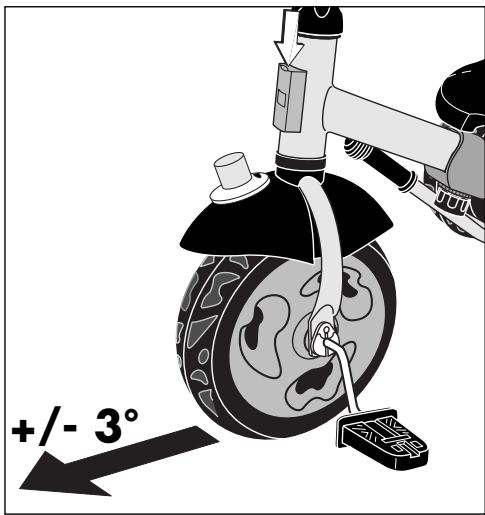

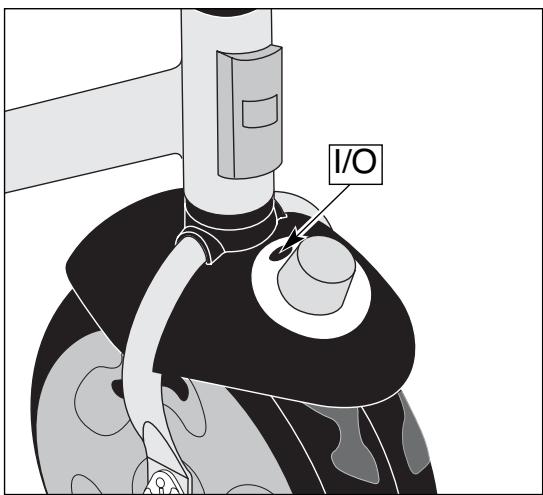

Handhabungshinweise
11b

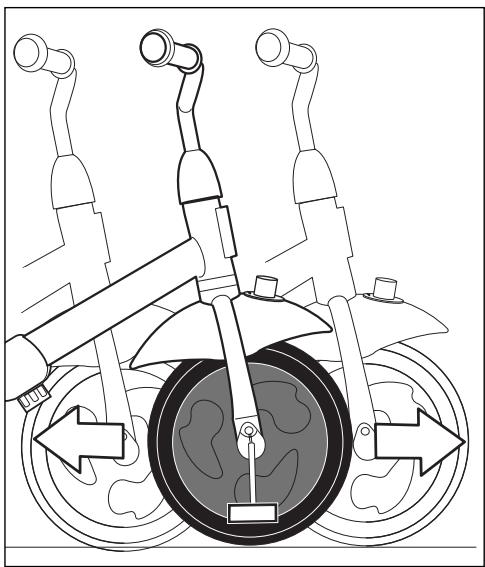

Handhabungshinweise
GB Handling
F Indications relatives à la manipulation
NL Bedieningsinstrukties
1
2
■ Nehmen Sie den Batteriefachdeckel ab und ersetzen Sie die Batterien durch zwei neue vom Typ AAA 1,5V.
■ Achten Sie beim Einsatz der Batterien auf die Kennzeichnung im Batteriefachboden.
Sollte es nach dem Wiedereinschalten zu Fehlfunktionen kommt, klemmen Sie die Batterien noch einmal kurz ab und wieder an.
Wichtig: Aufgebrauchte Batterien fallen nicht unter die Garantiebestimmungen.
"Gesetzlicher Hinweis nach §12 der Batterieverordnung:
Batterien *{dürfen} nicht über den normalen Hausmüll entsorgt werden.
Der Endverbraucher ist seit dem 01.10.1998 zur Rückgabe verbrauchter Batterien verpflichtet, wobei Sie weder nach Batterietyp noch nach Hersteller oder Verkäfer unterscheiden müssen. Die Entsorgung im Hausmüll ist laut Batterieverordnung ausrücklich verboten! Gebrauchte Batterien können Sie direkt in der Verkaufsstelle oder in unmittelbarer Höhe zurück geben.
Schadstoffhaltige Batterien sind besonderss gekennzeichnet.
Die chemischen Symbole Cd, Hg und Pb stehen für Cadmium, Quecksilber und Blei.
Bei gekennzeichneten Batterien sind diese chemischen Symbole unterhalb der Grafik einer durchgekruzten Mülltonne angezeigt (siehe Beispiel)."
Batteriewechsel

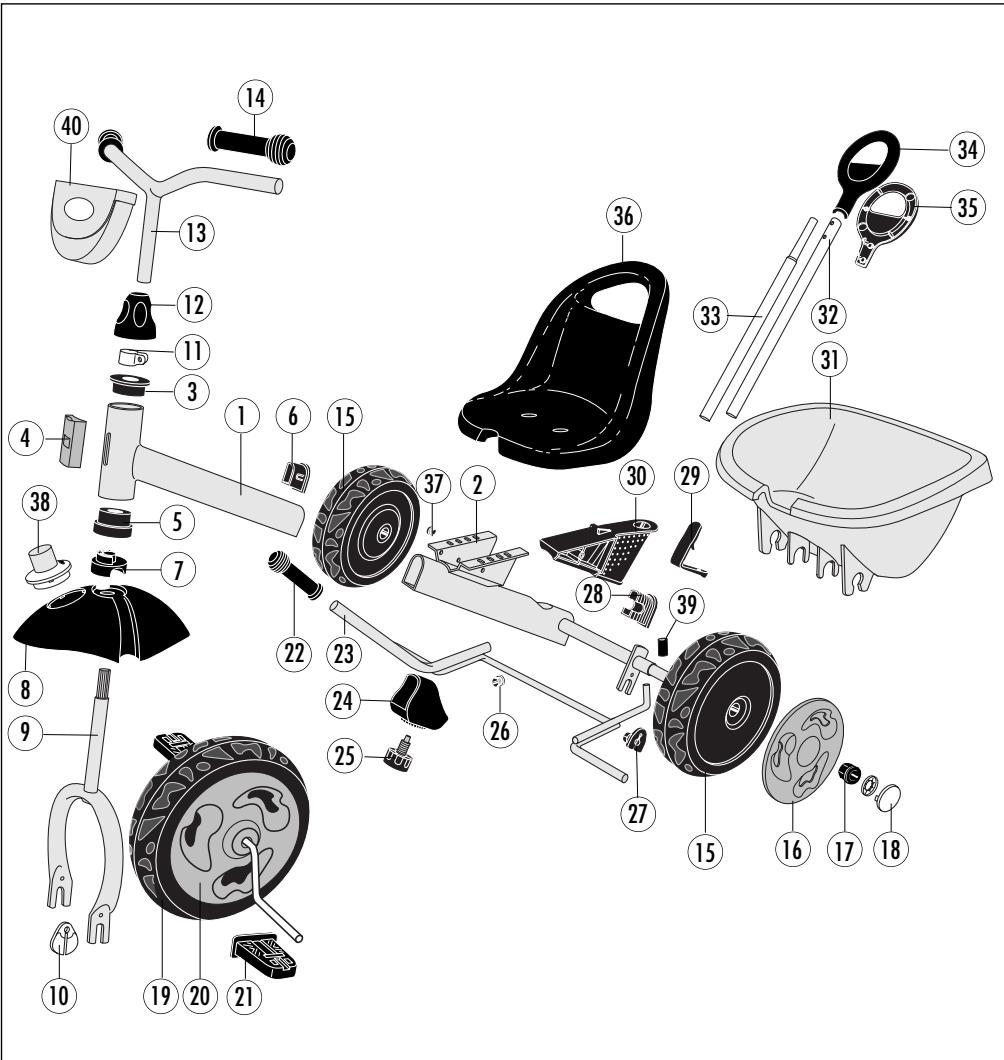

Ersatzteilzeichnung „HAPPY PLUS BAUSTELLE" Art. Nr. 08847-700
Ersatzteilstücklste, HAPPY PLUS BAUSTELLE Art. Nr. 08847-700
| Pos. | Bezeichnung | Stk | Ersatzteiln. |
| 1 | Rahmenvorderbau (kpl. m. Riegel, Lenkkopfbuchse, Riegelschieber u. Führungsbuchsen) | 1 | 91611395 |
| 2 | Rahmenhinterbau (kpl. mit Stopfen und Bef.-Mat. für Räder und Sandschale) | 1 | 91611396 |
| 3 | Lenkkopfbuchse (2046) | 1 | 70122051 |
| 4 | Riegelschieber ((2970) | 1 | 70121776 |
| 5 | Führungsbuchse für ø42mm (2969) | 1 | 70121560 |
| 6 | Führungsbuchse für Verstellung (2995) | 1 | 70128425 |
| 7 | Lenkanschlag (3536) | 1 | 70121793 |
| 8 | Radschutz (4856) | 1 | 70121792 |
| 9 | Radgabel | 1 | 91620362 |
| 10 | Tretlagerbuchse | 2 | 10116033 |
| 11 | Klemmschelle (kpl. mit Schraube und Mutter) | 1 | 97201280 |
| 12 | Abdeckung Lenkkopfbuchse (3497) | 1 | 70121795 |
| 13 | Lenker | 1 | 91650349 |
| 14 | Griff | 2 | 10111029 |
| 15 | Laufrad | 2 | 15170084 |
| 16 | Blende für Laufrad | 2 | 70121846 |
| 17 | Sechskantbuchse | 4 | 70121470 |
| 18 | Stopfen für Blende (2042) | 2 | 70121821 |
| 19 | Vorderrad (kpl. mit Tretkurbel und Tretlagerbuchsen) | 1 | 15170081 |
| 20 | Blende für Vorderrad (3491) | 2 | 70121847 |
| 21 | Pedal mit Bef.-Mat. (1848) | 2 | 70121540 |
| 22 | Bremsgriff für ø8mm (2517) | 1 | 70121570 |
| 23 | Bremse (kpl. mit Bremsgriff und Schutzkappen für ø8mm ) | 1 | 91640096 |
| 24 | Sicherungskappe (3498) | 1 | 70121794 |
| 25 | Griffschraube M12 | 1 | 91670058 |
| 26 | Stopfen ø18mm | 1 | 10100006 |
| 27 | Achslager | 2 | 10116029 |
| 28 | Stopfen (3535) | 1 | 70121432 |
| 29 | Rasthebel für Sandschale (3533) | 1 | 70122089 |
| 30 | Schubstangenadapter (3493) | 1 | 70125638 |
| 31 | Sandschale (3532) | 1 | 91670135 |
| 32 | Schubstangen-Oberrohr | 1 | 97100399 |
| 33 | Schubstangen-Unterrohr mit Stativfeder | 1 | 97100400 |
| 34 | Grieff-Obereil (3378) | 1 | 70121573 |
| 35 | Grieff-Unterteil (3379) | 1 | 70121574 |
| 36 | Blassitz (3534) | 1 | 70120247 |
| 37 | Stopfen ø8x6,5x12 mm | 4 | 10100169 |
| 38 | Rundumleuche | 1 | 67002500 |
| 39 | Tauchkappe | 1 | 10101105 |
| 40 | Lenkertasche | 1 | 19100003 |
| 41 | Schraubenbeutel (o. Abb.) | 1 | 91680479 |
