BEDIENUNGSANLEITUNG PHKS 1300 A1 PARKSIDE

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 1. Arbeitsplatz-Sicherheit ..............................................................................................Seite 2. Elektrische Sicherheit ................................................................................................Seite 3. Sicherheit von Personen ...........................................................................................Seite

4. Verwendung und Behandlung des Elektrowerkzeugs............................................Seite

Gerätespezifische Sicherheitshinweise für Handkreissägen ......................................Seite

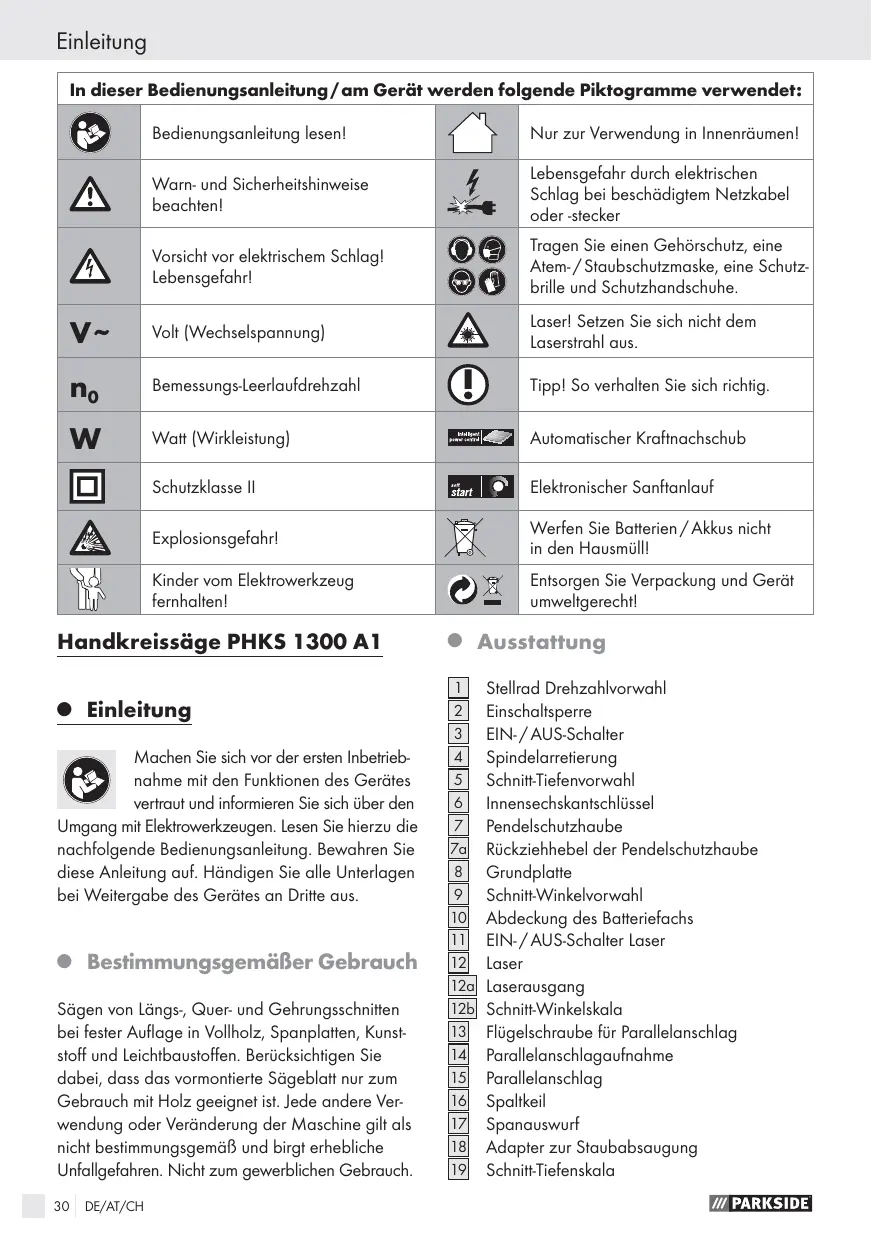

Einleitung In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen! Nur zur Verwendung in Innenräumen! Warn- und Sicherheitshinweise beachten! Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker Vorsicht vor elektrischem Schlag! Lebensgefahr! Tragen Sie einen Gehörschutz, eine Atem- / Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.

Volt (Wechselspannung) Laser! Setzen Sie sich nicht dem Laserstrahl aus.

Bemessungs-Leerlaufdrehzahl Tipp! So verhalten Sie sich richtig.

Watt (Wirkleistung) Automatischer Kraftnachschub Schutzklasse II Elektronischer Sanftanlauf Explosionsgefahr! Werfen Sie Batterien / Akkus nicht in den Hausmüll! Kinder vom Elektrowerkzeug fernhalten! Entsorgen Sie Verpackung und Gerät umweltgerecht! Handkreissäge PHKS 1300 A1

Einleitung Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch Sägen von Längs-, Quer- und Gehrungsschnitten bei fester Auflage in Vollholz, Spanplatten, Kunststoff und Leichtbaustoffen. Berücksichtigen Sie dabei, dass das vormontierte Sägeblatt nur zum Gebrauch mit Holz geeignet ist. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerblichen Gebrauch.

Ausstattung Stellrad Drehzahlvorwahl Einschaltsperre EIN- / AUS-Schalter Spindelarretierung Schnitt-Tiefenvorwahl Innensechskantschlüssel Pendelschutzhaube Rückziehhebel der Pendelschutzhaube Grundplatte Schnitt-Winkelvorwahl Abdeckung des Batteriefachs EIN- / AUS-Schalter Laser Laser Laserausgang Schnitt-Winkelskala Flügelschraube für Parallelanschlag Parallelanschlagaufnahme Parallelanschlag Spaltkeil Spanauswurf Adapter zur Staubabsaugung Schnitt-Tiefenskala Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Zusatzgriff Antriebsspindel Aufnahmeflansch Spannflansch Spannschraube / Unterlegscheibe Spaltkeilbefestigung Befestigungsschrauben Lieferumfang 1 Handkreissäge 1 Parallelanschlag 1 Adapter zur Staubabsaugung 1 Innensechskantschlüssel 1 Bedienungsanleitung

Technische Daten Nennaufnahme: Nennspannung: Leerlaufdrehzahl: Sägeblatt: Schnitt-Tiefe: Schutzklasse: 1300 W 230 V~, 50 Hz n0 2200 – 5200 min-1 190 x 30 x 1,8 (2,6 mm Zahnstärke) 66 mm II / Geräusch- und Vibrationsinformationen: Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: 96 dB(A) Schallleistungspegel: 107 dB(A) Unsicherheit K: 3 dB Gehörschutz tragen! Bewertete Beschleunigung, typischerweise: Hand- / Armvibration ah = 3,447 m / s2 Unsicherheit K = 1,5 m / s2 WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätever- gleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Allgemeine Sicherheitshinweise für Elektrowerkzeuge g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung

des Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Gerätespezifische Sicherheitshinweise für Handkreissägen

Stellen Sie sicher, dass ausschließlich Personen über 16 Jahren das Gerät gemäß den Anweisungen in dieser Bedienungsanleitung in Betrieb nehmen! Hinweis: Verwenden Sie keine Schleifscheiben. Verletzungen und Sachbeschädigungen können die Folge sein. Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel und den Netzstecker. Nehmen Sie Geräte mit derart beschädigten Teilen nicht mehr in Betrieb. Öffnen Sie niemals das Gerät. Beschädigte Geräte, Netzanschlussleitung oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführen. Betreiben Sie das Gerät nicht, wenn es feucht ist, und auch nicht in feuchter Umgebung. Schließen Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (FI)-Schutzschalter mit maximal 30 mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel. DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Hinweis: Halten Sie das Netzkabel stets vom Wirkungskreis der Maschine fern und führen Sie es nach hinten von der Maschine weg. VORSICHT! Vermeiden Sie Verletzungsgefahr: a) Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Kreissäge halten, kann das Sägeblatt diese nicht verletzen. b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. c) Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren. e) Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidewerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen könnte. Der Kontakt mit einer spannungsführenden Leitung setzt auch die metallenen Geräteteile unter Spannung und führt zu einem elektrischen Schlag. f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt. g) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung. Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegschei34 DE/AT/CH ben oder- schrauben. Die Sägeblatt-Unterlegscheiben und - schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit. Vermeiden Sie einen Rückschlag des Gerätes: Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getroffen wurden. b) Falls das Sägeblatt klemmt oder das Sägen aus einem anderen Grund unterbrochen wird, lassen Sie den EIN- / AUSSchalter los und halten Sie die Säge im Werkstoff ruhig, bis das Sägeblatt vollständig still steht. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Finden Sie die Ursache für das Klemmen des Sägeblattes und beseitigen Sie diese durch geeignete Maßnahmen. c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Allgemeine Sicherheitshinweise für Elektrowerkzeuge Seiten, sowohl in Nähe des Sägespalts als auch am Rand, abgestützt werden. e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. f) Ziehen Sie vor dem Sägen die SchnittTiefen- und Schnitt-Winkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig, wenn Sie einen „Tauchschnitt“ in einen verborgenen Bereich, z.B. eine bestehende Wand, ausführen. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen. Ursachen eines Rückschlags: a) Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt. b) Wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück. c) Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt. Spezielle Sicherheitshinweise für Handkreissäge und Pendelschutzhaube a) Überprüfen Sie vor jeder Benutzung, ob die Pendelschutzhaube 7 einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die Pendelschutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnitt-Winkeln und -Tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie die Funktion der Feder für die Pendelschutzhaube. Lassen Sie das Gerät vor dem Gebrauch warten, wenn Pendelschutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten. c) Öffnen Sie die Pendelschutzhaube von Hand nur bei besonderen Schnitten, wie „Tauch- und Winkelschnitten“. Öffnen Sie die Pendelschutzhaube mit dem Rückziehhebel 7a und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eingedrungen ist. Bei allen anderen Sägearbeiten muss die untere Schutzhaube automatisch arbeiten. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die Pendelschutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge. Spezielle Sicherheitshinweise für Handkreissäge und Spaltkeil a) Verwenden Sie den für das eingesetzte Sägeblatt passenden Spaltkeil. Der Spaltkeil muss stärker als die Stammblattdicke des Sägeblatts, aber dünner als die Zahnbreite des Sägeblattes sein. b) Justieren Sie den Spaltkeil wie in der Bedienungsanleitung beschrieben. Falsche Stärke, Position und Ausrichtung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert. c) Verwenden Sie immer den Spaltkeil, außer bei Tauchschnitten. Montieren Sie den Spaltkeil nach dem Tauchschnitt wieder. Der Spaltkeil stört bei Tauchschnitten und kann einen Rückschlag erzeugen. DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge schrauben Sie die Abdeckung des Batteriefachs 10 wieder fest. VORSICHT! Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt, oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. d) Damit der Spaltkeil wirken kann, muss er sich im Sägespalt befinden. Bei kurzen Schnitten ist der Spaltkeil unwirksam, um einen Rückschlag zu verhindern. e) Betreiben Sie die Säge nicht mit verbogenem Spaltkeil. Bereits eine geringe Störung kann das Schließen der Schutzhaube verlangsamen. So verhalten Sie sich richtig: WARNUNG! Schützen Sie sich vor Laserstrahlung:

NICHT IN DEN STRAHL BLICKEN

Schauen Sie nicht direkt in den Laserstrahl, bzw. in die Öffnung, aus der er austritt. WARNUNG! Das Betrachten des Laserausgangs 12a mit optischen Instrumenten (z.B. Lupe, Vergrößerungsgläsern, u.ä.) ist mit einer Augengefährdung verbunden. Richten Sie den Laserstrahl niemals auf reflektierende Flächen, Personen oder Tiere. Bereits ein kurzer Sichtkontakt mit dem Laserstrahl kann zu Augenschäden führen. Batterien wechseln: Öffnen Sie die Abdeckung des Batteriefachs 10 mit einem passenden Kreuz-Schraubendreher (siehe Abb. G). Entnehmen Sie die verbrauchten Batterien. Setzen Sie zwei neue 1,5 V Alkaline Batterien LR44 (z.B. GPA 76) gemäß Polung ein und

Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose. Verwenden Sie das Gerät niemals zweckentfremdet. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. Bei stationärem Einsatz darf das Gerät nur an einem Sägetisch mit Wiederanlaufschutz betrieben werden. Das Gerät nur eingeschaltet gegen das Werkstück führen. Das Gerät beim Arbeiten immer vom Körper wegführen. Asbesthaltiges Material darf nicht bearbeitet werden. Die Schnittbahn muss oben und unten frei von Hindernissen sein. Das Sägeblatt darf nicht mehr als 3 mm aus dem Werkstück herausragen. Achten Sie beim Sägen stets darauf, dass nicht in Nägel, Schrauben usw. gesägt wird. Mit dem Gerät nicht über Kopf arbeiten. Das Sägeblatt vor Stoß und Schlag schützen und nicht verkanten. Bremsen Sie nach dem Ausschalten das Sägeblatt niemals zusätzlich ab. Rissige, oder Sägeblätter, die ihre Form verändert haben, dürfen nicht verwendet werden. HSS- (Hochleistungs-Schnellschnitt-Stahl) Sägeblätter dürfen nicht verwendet werden. Ziehen Sie vor allen Arbeiten an der Maschine, z.B. Einstellen der Grundplatte etc., immer den Netzstecker aus der Steckdose. Entfernen Sie niemals Späne oder Splitter bei laufender Maschine. Beim Bearbeiten von Holz oder Materialien, bei denen gesundheitsgefährdender Staub ent- Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Inbetriebnahme

steht, ist die Handkreissäge an eine passende, geprüfte Absaugvorrichtung anzuschließen. Verwenden Sie unbedingt die integrierten Schutzeinrichtungen der Handkreissäge, z.B. die Einschaltsperre 2 und die Pendelschutzhaube 7 . Stellen Sie sicher, dass alle beweglichen Teile des Sägeblattschutzes ohne Klemmen funktionieren und alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten. Stellen Sie den EIN- / AUS-Schalter 3 im handgeführten Betrieb nicht fest. Inbetriebnahme Die Handkreissäge PHKS 1300 A1 verfügt über Intelligent Power Control. Dieser automatische Kraftnachschub bewirkt, dass in einem bestimmten Drehzahlbereich die Leistung auch beim Bearbeiten von härterem und widerstandsfähigerem Material konstant bleibt.

Schnitt-Tiefe einstellen Hinweis: Wir empfehlen, die Schnitt-Tiefe möglichst ca. 3 mm größer als die Materialstärke zu wählen. Dadurch erzielen Sie einen sauberen Schnitt. Lösen Sie den Schnellspannhebel der SchnittTiefenvorwahl 5 , stellen Sie die gewünschte Schnitt-Tiefe an der Skala 19 ein und ziehen Sie den Schnellspannhebel wieder fest.

Parallelanschlag einstellen

Lösen Sie die Flügelschraube 13 an der Grundplatte 8 und setzen Sie den Parallelanschlag 15 in die Parallelanschlagaufnahme 14 ein. Ziehen Sie die Flügelschraube 13 wieder fest.

Laser ein- / ausschalten Ein- und ausschalten Einschalten: Drücken Sie die Einschaltsperre 2 nach links oder rechts und halten diese gedrückt. Betätigen Sie den EIN- / AUS-Schalter 3 . Nachdem die Maschine angelaufen ist, können Sie die Einschaltsperre 2 wieder loslassen. Die Handkreissäge ist mit einem elektronischen Sanftanlauf ausgestattet. Der Motor startet mit einer Verzögerung. Ausschalten: Lassen Sie den EIN- / AUS-Schalter 3 los.

stellen Sie den gewünschten Winkel an der Schnitt-Winkelskala 12b ein und ziehen Sie die Flügelschraube /Klemmbolzen wieder fest. Schnitt-Winkel einstellen Sie können den Schnitt-Winkel mit Hilfe der SchnittWinkelskala 12b bestimmen. Lösen Sie die Flügelschrauben / Klemmbolzen der Schnitt-Winkelvorwahl 9 an beiden Seiten, Einschalten: Schieben Sie den EIN- / AUS-Schalter Laser 11 auf „I“. Ausschalten: Schieben Sie den EIN- / AUS-Schalter Laser 11 auf „0“. Hinweis: Sollten die Batterien verbraucht sein, ersetzen Sie sie durch zwei 1,5 V Alkaline Batterien LR44 (z.B. GPA 76).

Handhabung der Handkreissäge

1. Maschine – wie unter »Ein- und ausschalten«

beschrieben – einschalten und dann mit der vorderen Kante der Grundplatte 8 auf das Material setzen.

2. Richten Sie die Maschine am Parallelanschlag

15 oder an einer aufgezeichneten Linie bzw. am Laser aus. DE/AT/CH

3. Halten Sie die Maschine mit beiden Händen

an den Griffen (siehe Abb. A) und sägen Sie mit mäßigem Druck. Drehzahl einstellen

Drehen Sie das Stellrad 1 in die gewünschte Drehzahlstufe (Pfeilmarkierung ) (1 = kleinste Drehzahl / 6 = größte Drehzahl): Orientieren Sie sich an den nachfolgenden, unverbindlichen Einstellungen bzw. passen Sie die Drehzahl am Stellrad 1 individuell entsprechend an. Drehzahlstufe Hart- und Weichholz (Vollholz) in Quer- und Längsschnitten

Tischlerplatten, Sperrholz

beschichtete und furnierte Platten

PVC-Platten 3-5 Acrylglasplatten, Plexiglas 2-4 Aluminium-Platten 4-6 Aluminium-Profile 4-6 Gipskartonplatten 1-2 Steinwollplatten 1-2 zementgebundene Spanplatten 1-2 Die Umlaufgeschwindigkeit beträgt bei minimaler bzw. maximaler Drehzahl ca.: Stufe U / min Meter / Sek

51,7 Beachten Sie, dass die Schnittgeschwindigkeit durch unterschiedliche Sägeblätter, Materialien sowie abhängig von Ihrer Vorschubkraft immer geringer ist als die Umlaufgeschwindigkeit (UGS) im Leerlauf.

DE/AT/CH Spanabsaugung anschließen

Stecken Sie den Adapter zur Staubabsaugung 18 in den Spanauswurf 17 . Schließen Sie eine zugelassene Staub- und Spanabsaugung an (siehe Abb. A).

Sägeblatt wechseln WARNUNG! Spindelarretierung nur bei gezogenem Netzstecker betätigen!

1. Entfernen Sie zunächst den Parallelanschlag 15 ,

indem Sie die Flügelschraube 13 lösen.

2. Setzen Sie die Schnitt-Tiefe (mittels Flügelschraube

Schnitt-Tiefenvorwahl 5 ) auf die minimalste Position, 0 mm.

3. Schwenken Sie die Pendelschutzhaube 7 mit Hilfe

des Rückziehhebels 7a zurück und stellen Sie das Gerät ab.

4. Betätigen Sie die Spindelarretierung 4 (bis sie

einrastet) und lösen Sie mit dem Innensechskantschlüssel 6 die Spannschraube 24 . Nehmen Sie jetzt die Spannschraube mit Scheibe 24 und den Spannflansch 23 ab (siehe auch Abb. D).

5. Sägeblatt abnehmen.

6. Einbau des Sägeblattes entsprechend in umgekehrter Reihenfolge wie beschrieben vornehmen.

7. Betätigen Sie die Spindelarretierung 4 (bis sie

einrastet) und ziehen Sie mit dem Innensechskantschlüssel die Spannschraube 24 fest. WARNUNG! Der Pfeil auf dem Sägeblatt muss mit dem Drehrichtungspfeil (Laufrichtung, am Gerät markiert) übereinstimmen. Stellen Sie sicher, dass das Sägeblatt für die Spindeldrehzahl des Werkzeuges geeignet ist.

Spaltkeil ausbauen und einstellen WARNUNG! Der Abstand zwischen Spaltkeil 16 und Sägeblatt darf nicht größer als 5 mm sein. Sollte der Spaltkeil z.B. für Tauchschnitte entfernt worden sein, muss beim Einsetzen des Spaltkeils dieser Abstand unbedingt eingehalten werden (s. Abb. F). Inbetriebnahme / Wartung und Reinigung / Service / Garantie Spaltkeil ausbauen (siehe auch Abb. E):

1. Die Flügelschraube der Schnitt-Tiefenvorwahl 5

lösen und die Kreissäge bis zum Anschlag nach oben schwenken; die Spaltkeilbefestigung 25 wird freigegeben.

2. Befestigungsschrauben 26 herausschrauben

und den Spaltkeil 16 entnehmen.

WARNUNG! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie WARNUNG! Nach dem Tauchschnitt für weitere Arbeiten den Spaltkeil 16 unbedingt wieder einbauen. Spaltkeil einstellen (siehe auch Abb. F): Den Abstand zwischen Spaltkeil 16 und Zahnkranz des Sägeblattes auf max. 5 mm und zwischen Spaltkeilspitze und tiefstem Punkt des Sägeblattes auf max. 5 mm einstellen. Berücksichtigen Sie die Abstände, wie in Abb. F dargestellt.

Verwenden Sie je nach Schnitt-Winkel die Schnitt-Winkelskala 12b : Rechtwinkliger Schnitt = Markierung 0°, 45°- Schnitt = Markierung 45°. Ein Ausreißen der Schnittkante bei empfindlichen Oberflächen, z.B. beschichteten Spanplatten oder Türen, vermeiden Sie, indem Sie ein Kreppband auf die Schnittlinie kleben. Dies hat ferner den Vorteil, dass sich auf dem Kreppband auch besser anzeichnen lässt als auf einer glatten Oberfläche. Noch wirkungsvoller vermeiden Sie ein Ausreißen der Schnittkante durch ein aufgespanntes dünnes Holz, das mitgesägt wird.

Wartung und Reinigung WARNUNG! VERLETZUNGSGEFAHR! Bevor Sie Arbeiten am Gerät durchführen, ziehen Sie immer den Netzstecker aus der Steckdose. Reinigen Sie das Gerät nach Abschluss der Arbeit. Verwenden Sie zur Reinigung des Gehäuses ein Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger. Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. DE/AT/CH

Garantie / Entsorgung / Konformitätserklärung / Hersteller Schraven Service- und Dienstleistungs GmbH Tel.: + 49 (0) 180 5 008107 (0,14 € / Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 € / Min.) Fax: +49 (0) 2832 3532 e-mail: support.de@kompernass.com Kompernaß Service Österreich Tel.: 0820 899 913 (0,20 EUR/Min.) e-mail: support.at@kompernass.com Kompernaß Service Switzerland Tel.: (max. 0,0807 CHF/Min.) e-mail: support.ch@kompernass.com Gemeinde / seines Stadtteils oder im Handel abzugeben.

Konformitätserklärung / Hersteller Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EC) EG-Niederspannungsrichtlinie (2006 / 95 / EC) Elektromagnetische Verträglichkeit (2004 / 108 / EC)

Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien. Sie kann in den örtlichen Recyclebehältern entsorgt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EC müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. angewandte harmonisierte Normen EN 60745-1: 2006, EN 60745-1: 2009 EN 60745-2-5:2007, EN 60745-2-5/A11:2009 EN 55014-1: 2006, EN 55014-2/A2: 2001 EN 61000-3-2: 2006, EN 61000-3-3: 2008

IEC 60745-1: 2006, IEC 60745-2-5: 2006

Typbezeichnung der Maschine: Handkreissäge PHKS 1300 A1 Herstellungsjahr: 07 - 2010 Seriennummer: IAN 54379 Bochum, 31.07.2010 Werfen Sie Batterien / Akkus nicht in den Hausmüll! Batterieentsorgung Batterien müssen gemäß Richtlinie 2006 / 66 / EC recycelt und dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus bei einer Sammelstelle seiner

DE/AT/CH Hans Kompernaß - Geschäftsführer - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten. IAN 54379 KOMPERNASS GMBH Burgstraße 21 D-44867 Bochum © by ORFGEN Marketing Version des informations · Stand van de informatie · Stand der Informationen: 07 / 2010 Ident.-No.: PHKS1300A1072010-2
