XQ 90 - Schleifmaschine PARKSIDE - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG XQ 90 PARKSIDE

Bedienungs- und Sicherheitshinweise

Original betriebsanleitung

IT MT

LUCIDATRICE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

ES	Instruções de'utilisation y de sécurité	Páginα	5
IT/ MT	Indicazioni per l'uso e per la sicurezza	Pagina	13
PT	Instruções de'utilisation e de segurança	Páginα	21
GB/ MT	Operation and Safety Notes	Page	29
DE/ AT/CH	Bedienungs- und Sicherheitshinweise	Seite	37

Introducción

Uso conforme a lo previsto . Pagina 6
Elementos de mando . Pagina 6
Volumen de suministro . Pagina 6
Characteristicasétécnicas .Pagina7

Bestimmungsgemäß Gebrauch. 38

Bedienelemente.. 38

Lieferumfang.. 38

Technische Daten . 39

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 39
2. Elektrische Sicherheit.. .Seite 39
3. Sicherheit von Personen . 40
4. Verwendung und Behandlung des Elektrowerkzeugs .Seite 41

Sicherheitshinweise fur Poliermaschinen.. 41

Originalzubehör/-zusatzgeräte .Seite 41

Allesverstanden? .Seite 41

Bedienung

Haube auf den Polierteller aufsetzen. 42

Wachs-/Polierpaste auf Frottehaube auftragen.. .Seite 42

Einschalten und Lack einwachsen / polieren .Seite 42

Polieren bzw. Entwachen mit der Synthetik-Polierhaube .Seite 42

Wartung und Reinigung . 42

Service . 43

Garantie .Seite 43

Entsorgung

Konformitätserklarung/Hersteller .Seite 44

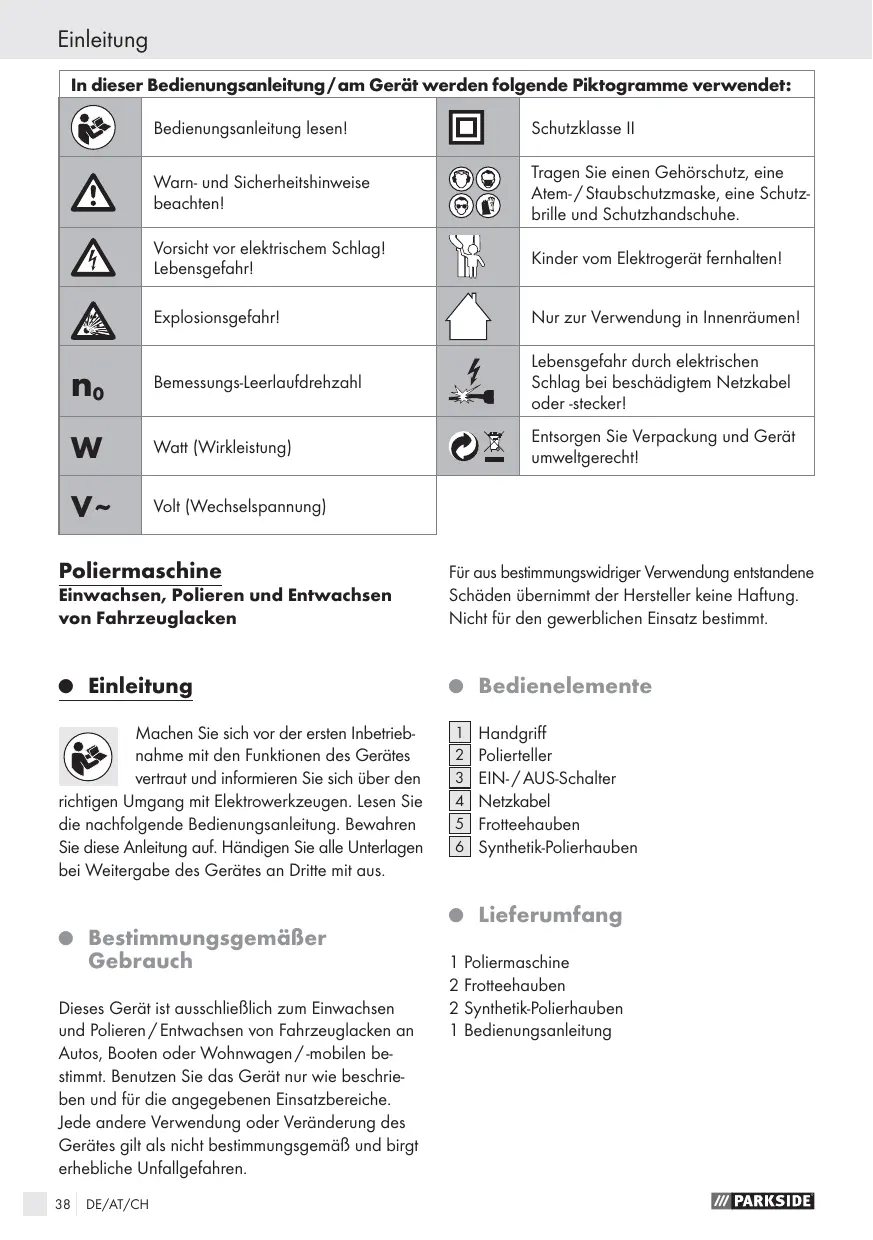

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitunglesen!		Schutzklasse II
	Warn- und Sicherheitshinweise beachten!		Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Kinder vom Elektrogeräf fernhalten!
	Explosionsgefahr!		Nur zur Verwendung in Innenräumen!
n0	Bemessungs-Leerlaufdrehzahl		Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker!
W	Watt (Wirkleistung)		Entsorgen Sie Verpackung und Gerät umweltgerecht!
V~	Volt (Wechselspannung)

Poliermaschine Einwachen, Polieren und Entwachen von Fahrzeuglacken

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den

richtigen Umgang mit Elektrowerkzeugen. Lesen Sie die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist ausschließlich zum Einwachen und Polieren/Entwachsen von Fahrzeuglacken an Autos, Booten oder Volkswagen/-mobilen bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.

Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

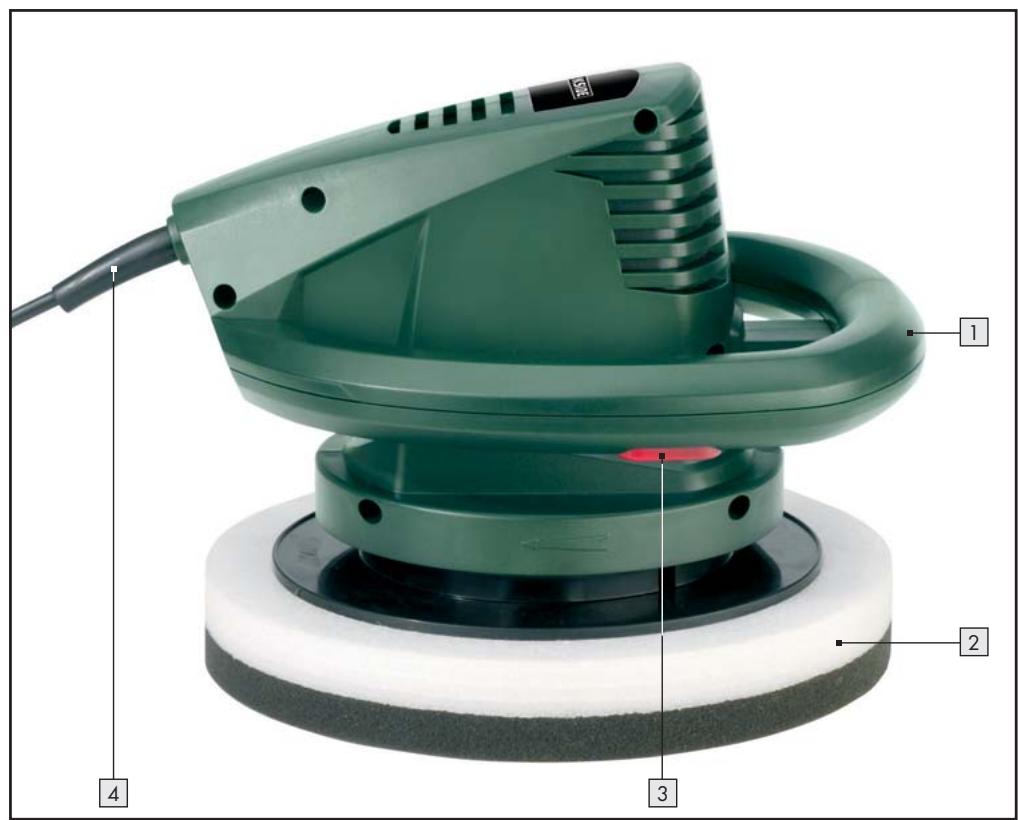

Bedienelemente

Handgriff
2 Polierteller
3 EIN-/AUS-Schalter
4 Netzkabel

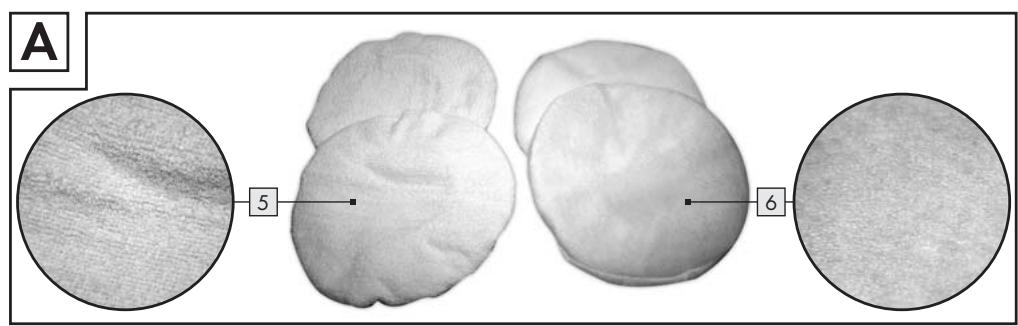

5 Frotteehauben
Synthetik-Polierhauben

- Lieferumfang

1 Poliermaschine
2 Frotteehauben
2 Synthetik-Polierhauben
1 Bedienungsanleitung

Technische Daten

Poliermaschine PARKSIDE XQ90-KH3013

Nennspannung: 230V ,50Hz

Nennleistung: 90W

Leerlaufdrehzahl: n_0 = 3300^-1

Polierteller: 250mm

Schutzklasse: II/回

Gerausch und Vibrationsinformationen:

Messwert für Gerausch ermittelt entsprechend EN 60745. Der A-bewertete Gerauschpegel des Elektrowerzeugs beträgt typischerweise:

Schalldruckpegel: 60 dB(A)

Schallleistungspegel: 71 dB(A)

Unsicherheit K: 3 dB

Gehorschutz fragen!

Bewertete Beschleunigung, typischerweise:

Hand-/Armvibration a_h = 2,6m / s^2

Unsicherheit K = 1,5m / s^2

WARNING! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte unterscht werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF. DER IN DEN SICHERHEITSHINWEISEN VERWENDETE BEGRIFF „ELEKTROWERKZEUG" BEZIEHT SICH AUF NETZBETRIEBENE ELEKTROWERKZEUGE (MIT NETZKABEL) UND AUKUBETRIEBENE ELEKTROWERKZEUGE (OHNE NETZKABEL).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerk-zeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verän

dert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringm.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten latent, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Sicherheitshinweise für Poliermaschinen

Vermeiden Sie Brand und Verletzungsgefahr:

Ziehen Sie vor Reinigung oder Wartung des Gerätes immer den Netzstecker.
Achten Sie darauf, dass die verwendete Haube gut auf dem Polierteller befestigt ist.
Berühren Sie keine rotierenden Teile! Vergewissern Sie sich vor dem Einschalten, dass der Polierteller nicht blockiert ist und gefahrlos anlaufen kann.
Kontrollieren Sie die verwendeten Hauben, sowie den Polierteller immer auf Unversehrtheit. Tauschen Sie gerissene oder beschädigte Polierteller / Hauben sofort aus.
Schalten Sie die Poliermaschine erst dann ein, wenn der Polierteller auf der zu polierenden Fläche aufliegt.
- Verwenden Sie keine Schleifmittel; diese können den Lack zerstären.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlenen Teile oder anderes Zubehör kann eine Verletzungsgefahr für Sie bedeuten.

Allesverstanden?

• Wenn Sie sich mit diesen allgemeinen Sicherheitschinweisen für Elektrogeräte vertraut gemacht haben und mit Hilfe der entsprechenden Bedienungsanleitung alle Funktionen und Handhabung Ihr's Elektrogerätes kennen, können Sie mit der Arbeit beginnen. Denn unter Berücksichtigung aller Angaben und Hinweise des Herstellers arbeiten Sie am sichersten.

Bedienung

Haube auf den Polierteller aufsetzen

1. Drehen Sie die Poliermaschine um, so dass der Polierteller 2 nach oben gerichtet ist.
2. Setzen Sie eine Haube 5 oder 6 auf den Polierteller 2. Achten Sie darauf, dass die Haube 5 oder 6 zentriert und straff auf dem Polierteller sitzt.

Wachs-/Polierpaste auf Frottehaube auftragen

1. Verwenden Sie zum Wachsen ausschließlich qualitativ hochwertige Produkte.
   Beachten Sie die auf der Verpackung angegeben Verarbeitungshinweise.
2. Tragen Sie Wachs-/Polierpaste direkt auf die Arbeitsfläche der Frotteehaube 5 auf.
   Verteilen Sie die Wachs-/Polierpasta so, dass Sie auf der Frottehaube 5 eine durchgehend gleichmäßige,)dunne Beschichtung erzielen.

Hinweis: Zuviel Wachs verbessert das Ergebnis nicht, sondern erschwert nur das später Entfernen der Schicht.

1. Verteilen Sie das Wachs gleichmäßig bis zum Rand auf der Frotteehaube 5

Einschalten und Lack einwachsen / polieren

Hinweis: Der zu bearbeitende Lack muss sorgfältig gereinigt und vollkommen trocken sein. Verwenden Sie ggf. einen Lackreiniger. Je nach Beanspruchung und Zustand Ihrches erhalten Sie entsprechende Produkte. Stark oxidierte Lacke erfordern den Einsatz eines speziellen Reinigers. Verwenden Sie damit ein Kombinationsprodukt (Reiniger + Wachs).

1. Setzen Sie die Poliermaschine auf die zu polierende Fläche auf.

Hinweis: Schalten Sie das Gerät noch nicht ein, um ein Herumfliegen von Wachs-/Polierpaste zu vermeiden. Tupfen Sie das Gerät weniger Male

an entsprechenden Stellen der zu polierenden Fläche auf. So erreichen Sie, dass überschüssige Wachs-/Polierpaste sich nochmals in der Frotte-haube bzw. auf der Fläche verteil.

1. Nehmen Sie den Handgriff 1 des Gerätes fest in beide Hände und schalten Sie das Gerät durch Drücken und Halten des EIN-/ AUS-Schalters 3 ein (siehe auch Abb. B).

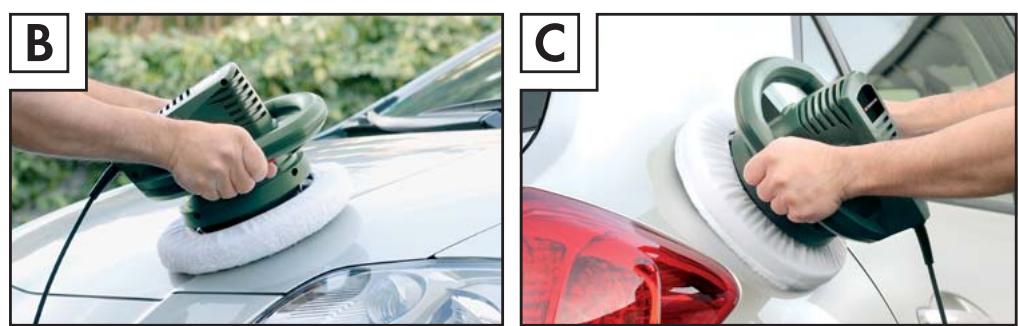

2. Führn Sie die Poliermaschine gleichmäßig über den Lack (siehe auch Abb. C).

Hinweis: Üben Sie keinen Druck auf die Poliermaschine aus! Das Eigengewicht des Gerätes reicht als Anpressdruck während des Arbeitsvorganges möglich aus.

1. Schalten Sie das Gerät aus, bevor Sie es vonder zu polierenden Flächenehmen. Lassen Sie hierfür den EIN-/AUS-Schalter 3 wieder los.

2. Nicht erreichte Ecken und Vertiefungen müssen mit der Hand nachgarbeitet werden. Verwenden Sie dazu die von der Poliermaschine abgenommene Frotteehaube 5.

- Polieren bzw. Entwachsen mit der Synthetik-Polierhaube

Hinweis: Die Wachs-/Polierpaste muss ausreichend angetrocknet sein, um einen optimalen Poliervorgang durchführten zu konnen. Andernfalls wird noch flüssige Politur durch die Polierhaube verschmiert.

Verwenden Sie für den folgenden Polier-bzw. Entwachungsvorgang die Synthetik-Polier-haube 6
Richten Sie sich bei der Verarbeitung nach den Anwendungshinweisen des Wachses / Poliermittels.

Wartung und Reinigung

A!WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.

VORSICHT! Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere gelangen, dies führt zur Zerstörung des Produkts.

Das Gerät ist wartungsfrei.

Verwenden Sie zur Reinigung des Gehäuses keinesfalls Benzin, Lösungsmittel oder Reiniger.
Reinigen Sie das Gehäuse mit einem leicht befeuchteten Tuch und ggf. mit einem milden Reinigungsmittel.
Reinigen Sie die Hauben per Handwäsche in einer Seifenlauge.

Service

A WARNUNG! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A!WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- Garantie

Sie erhalten auf these Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenchaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbinding.Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden. These Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleiße oder für Beschädigungen an zerbrechlichen Teilen, z.B.

Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

DE

Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

Tel.: [phone] (14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preis aus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT

Kompernass Service Österreich

Tel.: [phone] (0,20 EUR/min.)

e-mail: [e-mail]

CH

Die Verpackung besteht aus umwelt-. freundlichen Materialien. Sie kann in den ortlichen Recyclebehältern entsorgt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

- Konformitätserklarung/ Hersteller C€

Wir, Komperna GmbH, Dokumentenverantwortlicher: Herr Dennis Dohm, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

Typ/Gerätebezeichnung: Poliermaschine XQ90

Herstellungsjahr: 12-2009

Bochum, 31.12.2009

Hans Kompernaβ - Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

IAN 45569

KOMPERNASS GMBH

BurgsraBe 21

D-44867 Bochum
