BEDIENUNGSANLEITUNG PWS 230 SE PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR/BE	Instructions d'utilisation et consignes de sécurité	Page 5
NL/BE	Bedienings- en verigheidsinstructies	Pagina 19
DE/AT/CH	Bedienungs- und Sicherheitseinweise	Seite 33

Introduction

Herstellungsjahr: 02-2010

Technische gegevens

Nominale spanning: 230V 50Hz
Nominal vermogen: 2000W
Nominal toerental: n_06500min^-1
Slijpschij: 230mm
Montagespil: M14/schoefdraad
Beschermingsklasse: II/回

Gehoorbescherming dragen!

2. Elektrische vergilgheit

3. Veiligkeit van Personen

Bestimmungsgemäß Gerbrauch. 34

Ausstattung .Seite 34

Lieferumfang. 35

Technische Daten . 35

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 35

2. Elektrische Sicherheit.. 35

3. Sicherheit von Personen . 36

4. Verwendung und Behandlung des Elektrowerkzeugs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. ... .. ... .. ... .. ... .. ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Seite 37

Sicherheitseinweise fur alle Anwendungen .Seite 37

Rückschlag und entsprechende Sicherheitshinweise. .Seite 38

Besondere Sicherheitsinweise zum Schleifen und Trennschleifen .Seite 39

Weitere besondere Sicherheitshinweise zum Trennschleifen.. .Seite 39

Besondere Sicherheitshinweise zum Sandpapierschleifen .Seite 40

Besondere Sicherheitshinweise zum Polieren. .Seite 40

Besondere Sicherheitshinweise zum Arbeitsen mit Drahtbürsten.. .Seite 40

Gerätespezifische Sicherheitshinweise für Winkelschleifer .Seite 40

Arbeitshinweise . 42

Inbetriebnahme

Schutzhaube mit Schnellverschluss montieren. 43

Zusatz-Handgriff montieren. 43

Schrupp-/Trennscheibe montieren/ wechseln.. .Seite 43

Bedienung

Ein- und ausschalten. 44

Wartung und Reinigung .Seite 44

Service .Seite 45

Garantie .Seite 45

Entsorgung .Seite 45

Konformitätserklung/Hersteller .Seite 46

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitunglesen!	W	Watt (Wirkleistung)
	Warn- und Sicherheitshinweise beachten!		Schutzklasse II
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Tragen Sie einen Gehörschutz, eine Atem-/ Staubschutzmaske, Schutzhand-schuhe und eine Schutzbrille.
	Explosionsgefahr!		Kinder vom Elektrowerkzeug fernhalten!
	Brandgefahr!		Nur zur Verwendung in Innenräumen!
V~	Volt (Wechselspannung)		Auf Universehrtheit von Gerät, Netzkabel und Netzstecker achten!
n0	Bemessungs-Leerlaufdrehzahl		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Winkelschleifer PWS 230 SE

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser geeignet. jeder andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Hinweis: Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.

These Vorschriften sind unbedingt einzuhalten. Ziehen Sie, vor Arbeitsbeginn, den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate.

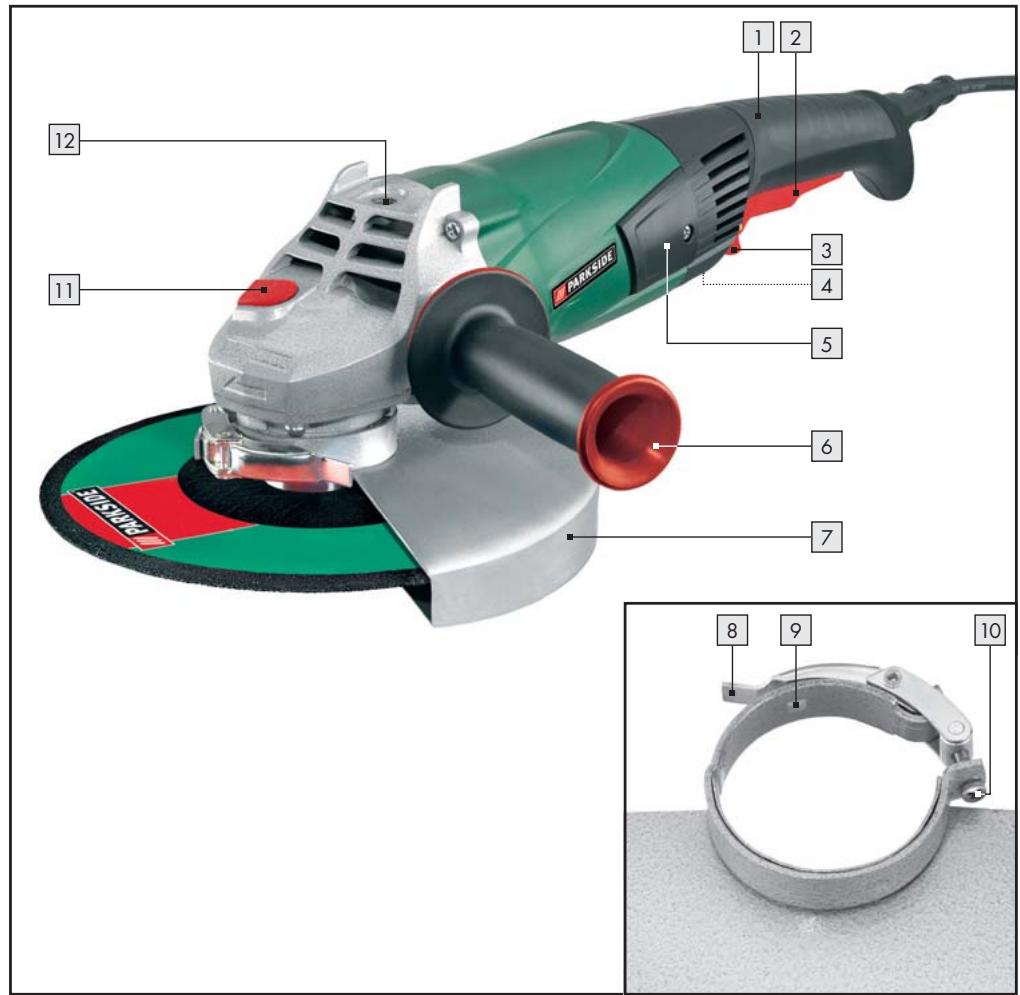

Ausstattung

1 Gerategriff (drehbar)
EIN-/AUS-Schalter

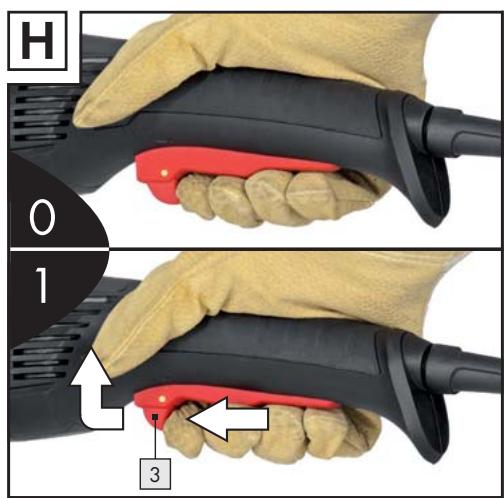

3 Einschalsperre

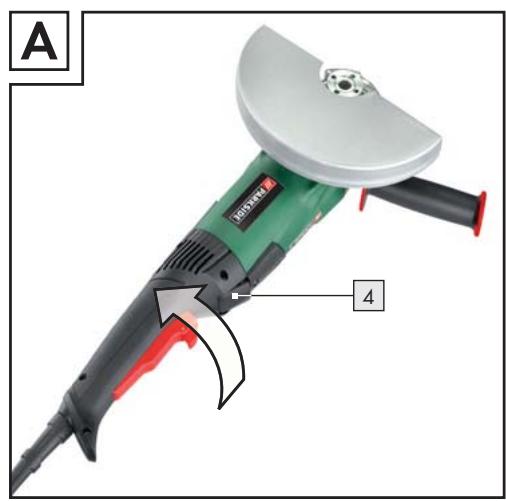

4 Entriebelungstaste
5 Abdeckung Kohlebürsten
Zusatz-Handgriff
7 Schutzhaube
8 Spannhebel
9 Codiernase
10 Justierschraube
[1] Spindel-Arretiertaste

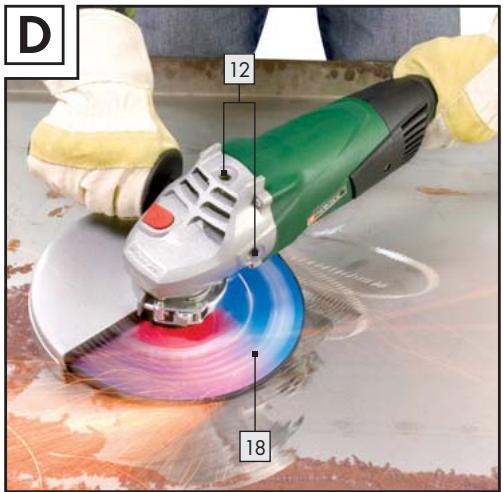

12 Gewinde (3x) fur Zusatz-Handgriff

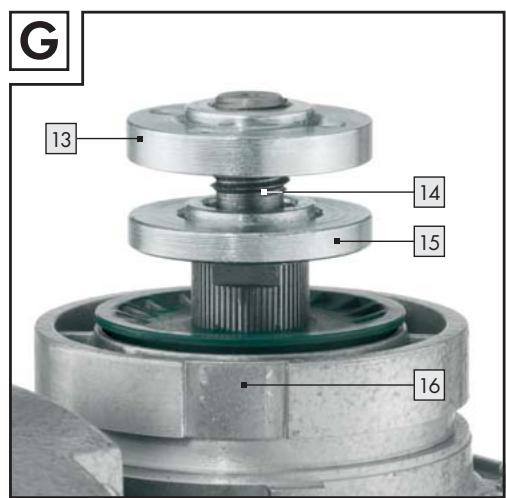

13 Spannmutter (siehe Abb. G)
14 Aufnahmespindel (siehe Abb. G)
15 Aufnahmeflansch (siehe Abb. G)
[16] Codiernut (siehe Abb. G)

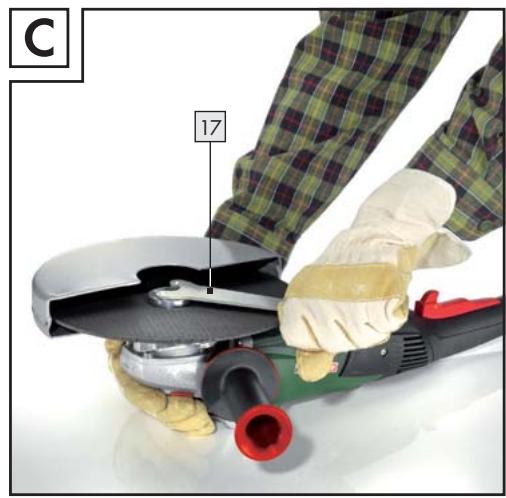

17 Spannschlüssel
[18] Schruppsscheibe

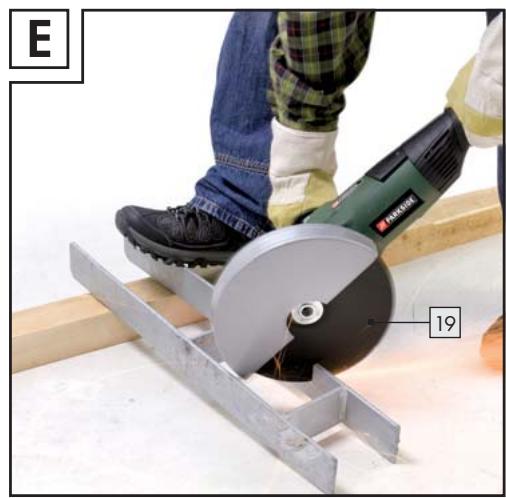

19 Trennscheibe für Metall

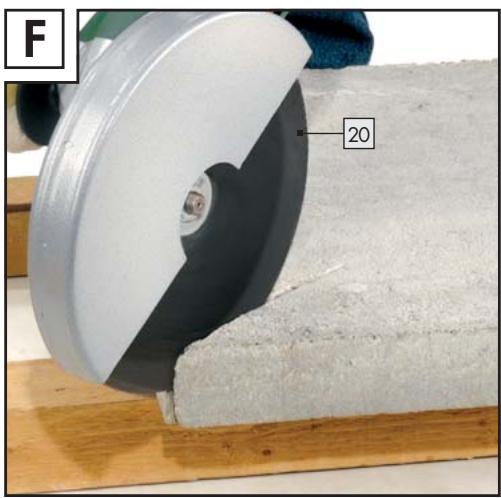

20 Trennscheibe für Stein*

• nicht im Lieferumfang enthalten

- Lieferumfang

1 Winkelschleifer PWS 230 SE
1 Zusatz-Handgriff
1 Schutzhaube
1 Spannschlüssel
1 Bedienungsanleitung

- Technische Daten

Nennspannung: 230V 50Hz
Nennleistung: 2000W
Nenndrehzahl: n_06500^-1
Schleifscheibe: 230mm
Aufnahmespindel: M14/Gewinde
Schutzklasse: II/回

Gerausch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend

EN 60745. Der A-bewertete Gerauschpegel des

Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 92 dB(A)

Schalleistungspegel: 108 dB(A)

Unsicherheit K: 3 dB

Gehorschutz fragen!

Bewertete Beschleunigung, typischerweise:

Hand-/Armvibration _h = 11,95m / s^2

Unsicherheit K = 1,5m / s^2

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF. DER IN DEN SICHERHEITSHINWEISEN VERWENDETE BEGRIFF „ELEKTROWERKZEUG" BEZIEHT SICH AUF NETZBETRIEBENE ELEKTROWERKZEUGE (MIT NETZKABEL) UND AUF AKKUBETRIEBENE ELEKTROWERKZEUGE (OHNE NETZKABEL).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung und unbeuchte Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrder Umgebung, in

der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerk-zeuges muss in die Steckdose passen. Der Steckerarfind keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mit

schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringem das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d)

Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzu

hängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e)

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f)

Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschafter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a)

Seien Sie stets aufmerksam, achten Sie daraufauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b)

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen person-

licher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c)

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällt führen.

d)

Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e)

Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f)

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g)

Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

- Sicherheitshinweise für alle Anwendungen

Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeitsen mit Drahtbürsten, Polieren und Trennschleifen:

a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Polierer und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
b) Normativer Satz/Hinweis für diesewerkzeug nicht anwendbar.
c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen wurde. Nur weil Sie das Zubehör an Ihr Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen oder umherfliegen.
e) Außendurchmesser und Dicke des Einsatzwerkzeugs[Maß-angaben] hiss Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge konnen nicht ausreichend abgeschirmt oder kontrolliert werden.
f) Schleifscheiben, Flansche, Schleifteller oder anderes Zubehör müssen genau auf die Schleifspindel His Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel passen, drehen sich ungleichmäßig, vibrierten sehr stark und können zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge

wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleib oder starke Abnutzung. Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeuges auf und setzen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen.

Beschädigte Einsatzwerkzeuge brechen meist in der Testzeit.

h)

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichts

schutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedenen Anwendungen entstehen, Staub- oder Atemschutzmasken müssen den bei der Anwendung entstehenden Staub filtrn. Wenn Sie länger lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i)

Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochene Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

i)

Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile

unter Spannung setzen und zu einem elektrischen Schlag führen.

k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Arm in das sich drehende Einsatzwerkzeug geraten.
1) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist.

Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es-Tragen. Ihr

Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in ihren Körper bohren.

n) Reinigen Sie regelmäßige die Luftungs-schlitze Ihrches Elektrowerkzeugs. Das

MotorgebäseziehtStaubindasGehause, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

0)

Verwenden Sie das Elektrowerkzeug nicht in der Höhe brennbarer Materialien.

Funken können diese Materialen entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die

Verwendung von Wasser oder anderen flüssigen Kuhlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die platzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führen zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs.

Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an die Blockierstelle beschleunigt.

Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie ihre Hand nicht in die Nähesich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
c) Meiden Sie mit ihrer Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeitsen Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zusückprallen und verklemen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

• Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücke und zufälligem Kontakt mit dem Schleifkörper schützen.
c) Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seiteliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
d) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewährte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.
e) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.
- Weitere besondere Sicherheitshinweise zum Trennschleifen
a) Vermeiden Sie ein Blockieren der Tretnscheibe oder zu hohen Anpress

druck. Führn Sie keine übermöglictiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennsscheibe zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und während soweit in der Höhe der Trennsscheibe als auch an der Kante.
f) Seien Sie besonderss vorsichtig bei „Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

• Besondere Sicherheitshinweise zum Sandpapierschleifen
  Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblatt-gröbe. Schleifblätter, die über den Schleifteller hinausragen, konnen Verletzungen verursachen sowie zum Blockieren, Zerreßen der Schleifblätter oder zum Rückschlag führen.
• Besondere Sicherheitshinweise zum Polieren
  Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mitrehende Befestigungsschnüre können ihre Finger erfassen oder sich im Werkstück verfangen.
• Besondere Sicherheitshinweise zum Arbeitsen mit Drahtbürsten
  a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie Drahte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch)dünne Kleidung und/oder Haut dringen.
  b) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesservermögen.

Gerätespezifische Sicherheitshinweise für Winkelschleifer

STROMSCHLAGGGEFAHR! Betreiben Sie das Gerät nicht mit beschädigtem Netz-kabel oder Netzstecker.

STROMSCHLAGGEFAHR! Berühren Sie nicht das Netzkabel, wenn es während des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker und halten Sie das Gerät anschließend ausschließlich von einem Fachmann oder der zuständigen Servicestelle reparieren.
STROMSCHLAGGEGAHR! Betreiben Sie das Gerät nicht wenn es feucht ist und auch nicht in feuchter Umgebung.
STROMSCHLAGGFAHR! Schlieben Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (Fl)-Schutzschalter mit maximal 30mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlangerungskabel.
Tragen Sie das Gerät nicht am Netzkabel und hängen Sie es nicht am Netzkabel auf. Führren Sie das Netzkabel immer nach hinten vom Gerät weg. Andernfalls kann das Gerät beschädigt werden.
Schleifscheiben müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandhabt werden. Andernfalls können diese beschädigt werden.
Vergewissern Sie sich, dass Schleifwerkzeuge nach den Anweisungen des Herstellers angebracht sind. Andernfalls können sich diese vom Gerät losen und Verletzungen und/oder Sachschäden konnen die Folge sein.
Sorgen Sie davon, dass Zwischenlagen verwendet werden, wenn sie mit dem Schleifwerkzeug zur Verfügung gestellt und gefordert werden.
Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.
Vergewissern Sie sich bei Schleifwerkzeugen mit Gewindeeinsatz, dass das Gewinde lang genug ist, um die Spindellänge aufzunehmen. Andernfalls können sich die Schleifscheiben vom Gerät losen und Verletzungen und/oder Sachschäden können die Folge sein.

Verhindern Sie, dass das Spindelende den Lochboden des Schleifwerkzeugs berührt.
Arbeiten Sie nicht in verborgenen Bereichen, in denen Elektro-, Gas-oder Wasserleitungen liegen können. Verwendten Sie geeignete Suchgeräte oder Fragen Sie die örtliche Versorgungsgesellschaft. Der Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Das Beschädigener einer Gasleitung kann zu einer Explosion führen. Eindringen in eine Wasserleitung kann Sachbeschädigung verursachen oder zu elektrischem Schlag führen.
A WARNING! GIFTIGE DÄMPFE!

Die durch die Bearbeitung entstehenden schädlichen/giftigen Stäube stellen eine Gesundheitsgeführung für die Bedienperson oder in der Höhe befindliche Personen dar.

Schlieben Sie bei längerem Bearbeiten von Metall und Steinwerkstoffen, bei denen gesundheitsgeführrende Staube entstehen, das Gerät an eine geeignete externe Absaugvorrichtung an.
Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken, etc. für ausreichende Belüftung.
Tränken Sie Materialien oder zu bearbeitende Flächen nicht mit Lösungsmittelhaltigen Flüssigkeiten.
VERLETZUNGSGEFAHR! Tragen Sie eng anliegende Kleidung und bei langen Haaren ein Haarnetz oder eine geeignete Kopfbedeckung.
Aus Sicherheitsgründen darf these Gerät nur mit dem Zusammenhang griff 6 verwendet werden.
Die verstellbare Schutzhaube 7 muss bei Arbeiten mit Schrupp- oder Trennscheiben immer montiert sein. Andern-falls besteht Verletzungsgefahr.
- Verwenden Sie bei hoher Staubbelastung die Staubabsaugung. Verwenden Sie nur speziell zugelassene Staubabsaugeinrichtungen.
Verwenden Sie nur zulässige Werkzeuge. Überprüfen Sie, ob die Drehzahlangabe auf den Schleifscheiben

großer oder gleich der Nenngeschwindigkeit des Gerätes ist.

Beachten Sie die Drehrichtung und halten Sie das Gerät immer so, dass Funken und Schleifstaub vom Körper verfliegen. Andernfalls besteht Verletzungsgefahr.
Stellen Sie sicher, dass die Abmessungen der Scheibe mit dem Gerat übereinstimm- men und dass die Scheibe problemlos auf den Aufnahmeflansch 15 passt.

- Arbeitshinweise

Hinweis! Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Andernfalls konnten sie zerbrechen, beschädigt werden und Verletzungen verursachen.

Schruppschleifen:

Verwenden Sie niemals Trennscheiben zum Schruppen!

Bewegen Sie den Winkelschleifer mit mäßigem Druck über das Werkstück hin und her.
Führer Sie bei weichem Material die Schruppscheibe in einem flachen Winkel über das Werkstück, bei hartem Material in einem etwas steileren Winkel.

Trennschleifen:

Verwenden Sie niemals Schruppscheiben zum Trennen!

• Verwenden Sie nur geprüfte faserstoffverstärkte Trenn- oder Schleifscheiben, die für eine Umfangsgeschwindigkeit von nicht weniger als 80m / s zugelassen sind.
  VORSICHT! Das Schleifwerkzeug lauft nach dem Ausschalten nach. Bremsen Sie es nicht durch seitliches Gegendrücken ab.
  Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock, um das Werkstück festzuhalten. Es ist damit richer gehalten, als mit ihrer Hand.

Schalten Sie das Gerät vor dem Ablegen immer aus und warten Sie bis das Gerät zum Stillstand gekommen ist.
Entriegeln Sie bei einem Stromausfall oder wenn der Netzstecker gezogen wird, sofort den EIN-/AUS-Schalter.

Bringen Sie ihn in AUS-Position. Dies verhindert einen unkontrollierten Wiederanlauf.

Verwenden Sie das Gerät nur für Trockenschnitt bzw. Trockenschiff.
Der Zusatz-Handgriff ⑥ must bei allen Arbeitsen mit dem Gerät montiert sein.
Asbesthaltiges Materialarf nicht bearerbeitetwerden.Asbest gilt als krebserlegend.

Tipp! So verhalten Sie sich richtig.

GEFAHR! Führn Sie das Gerät immer im Gegenlauf durch das Werkstück. Bei entgegengesetzter Richtung

besteht die Gefahr eines Rückschlags.

Das Gerät kann aus dem Schnitt gedrückt werden.

Fuhren Sie das Gerät immer eingeschaltet gegen das Werkstück. Hebensie das Gerät nach der Bearbeitung vomWerkstück ab und schalten Sie es erst dann aus.
Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen (siehe auch Abb. D). Sorgen Sie für einen sicheren Stand.
Fur die beste Schleifwirkung bewegen Sie das Gerät gleichmäßig in einem Winkel von 15^ bis 30^ (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.
Beim Bearbeiten von schrägen Flächen darf das Gerät nicht mit großer Kraft auf das Werkstück gedrückt werden. Wenn die Drehzahl stark abfällt, müssen Sie die Andruckkraft reduzieren, um sicheres und effektives Arbeitsen zu erhögenden. Sollte das Gerät plötzlich vollkommen gebremst oder blockiert sein, muss der Netzstrom sofort ausgeschelt werden.
Trennen: Arbeitsen Sie mit möglichem Vorschub und verkanten Sie die Trennscheibe nicht.

Schrupp- und Trennscheiben werden beim Arbeiten sehr heißt -让他们 sie vor dem Berühren vollständig abkühlen.
Verwenden Sie das Gerät niemals zweckentfremdet.
Achten Sie immer daraufuf, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose. Sorgen Sie dazu, dass das Gerät und der Netzstecker leicht zugänglich und im Notfall problemlos erreichen sind.
Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun, und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

Inbetriebnahme

Schutzhaube mit Schnellverschluss montieren
A WARNING! VERLETZUNGSGE-FAHR! Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.
VERLETZUNGSGEFAHR! Verwenden Sie den Winkelschleifer immer mit der Schutzhaube. Die Schutzhaube muss Sicher am Winkelschleifer angebracht werden. Stellen Sie diese so ein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. derkleinstögliche Teil des Schleifkorpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücke und zufälligem Kontakt mit dem Schleifkorper schützen.

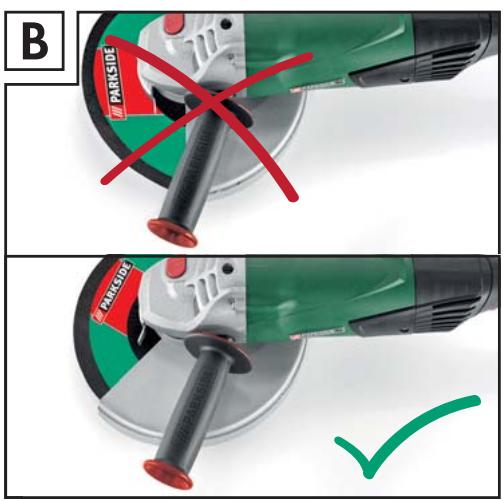

VERLETZUNGSGEFAHR! Achten Sie daraufauf, dass die Schutzhaube [7] mindestens im gleichen Winkel wie der Zusatz-Handgriff [6] montiert wird

(siehe Abb. B). Anderfalls konnen Sie sich an der Schrupp- bzw. Trennscheibe verletzen.

Öffnen Sie den Spannhebel 8.
Setzen Sie die Schutzhaube 7 mit der Codiernase 9 in die Codiernut [16].
Drehen Sie die Schutzhaube in die erforderliche Stellung (Arbeitsposition). Die geschlossene Seite der Schutzhaube musst stets zum Bediener zeigen.
SchlieBen Sie den Spannhebel 8 zum Festklemmen der Schutzhaube 7. Falls erforderlich, kann die Spannkraft des Verschlusses durch Losen oder Anziehen der Justierschraube 10 verändert werden. Stellen Sie safer, dass die Schutzhaube 7 fest auf dem Spindelhals sitzt.

- Zusatz-Handgriff montieren

VORSICHT! Aus Sicherheitsgründen darf these Gerät nur mit dem Zusammenhang griff 6 verwendet werden. Andernfalls konnen Verletzungen die Folge sein.

A WARNING! VERLETZUNGSGE-FAHR! Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.

Schrauben Sie den Zusammenhang griff 6 je nach Arbeitsweise links, rechts oder oben am Gerätekopf ein.

Schrupp-/Trennscheibemontieren/wechseln

Die Abmessungen der Schrupp- oder Trennscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch passen. Keine Reduzierstücke oder Adapter verwenden.

A WARNING! VERLETZUNGSGE-FAHR! Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.
Überprüfen Sie die Schrupp- oder Trennscheibe. Siearf weder beschädigt noch feucht sein oder Risse aufzeigen.

Andernfalls konnten sie beim Gebrauch zerbrechen und Verletzungen verursachen.

VERBRENNUNGSGEFAHR! Tragen Sie beim Wechseln von Schrupp- und Trennscheiben immer Schutzhandschuhe.

Schrupp- und Trennscheiben werden beim Arbeitsen sehr heiß. Fassen Sie diese nicht an, bevor sie abgekühlt sind.

HINWEIS: Verwenden Sie unbedingt nur schmutzfreie Scheiben.
Verwenden Sie nur Schleifwerkzeuge, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.
VERLETZUNGSGEFAHR! Betätigten Sie die Spindel-Arretiertaste 11 nur bei stillstehender Aufnahmespindel 14.
Drücken Sie die Spindel-Arreliertaste zum Blockieren des Getriebes.
Lösen Sie die Spannmutter [13] mit Hilfe des Spannschlüssels [17] (siehe Abb. C).
Setzen Sie die Schrupp- oder Trennscheibe, mit der beschrifteten Seite zum Gerät, auf den Aufnehmeflansch 15.
Setzen Sie anschließend die Spannmutter 13, mit der erhobenen Seite nach oben, wieder auf die Aufnahmespindel 14.
Drücken Sie die Spindel-Arretiertaste 11 zum Blockieren des Getriebes.
Ziehen Sie die Spannmutter 13 mit dem Spannschlüssel 17 wieder fest.
HINWEIS: Wenn die Scheibe nach dem Wechsel unruhig lauft oder schwingt, muss diese Scheibe sofort wieder ausgewechselt werden.
Lassen Sie das Gerät nach einem Scheibenwechsel sicherheitshalber 30 Sekunden im Leerlauf laufen. Achten Sie auf ungewöhnliche Gerausche und Funkenentwicklung. Überprüfen Sie, ob alle Befestigungsteile korrekt angebracht sind.
Achten Sie darauf, dass der Drehrichtungspfel auf den Schrupp- oder Trennscheiben (auch Diamant-Trennscheiben) und die Drehrichtung des Gerätes (Drehrichtungspfel auf dem Gerätekopf) übereinstimmen.

Bedienung

Ein- und ausschalten

HINWEIS: Schalten Sie den Winkelschleifer immer vor Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück.

Gerä einschalten:

Betätigkeiten Sie die Einschalspierre (siehe Abb. H). Drücken Sie anschließend den EIN-/AUS-Schalter 2.

Gerätausschalten:

Lassen Sie den EIN-/AUS-Schalter 2 los.

Gerätegriff drehen:

A WARNING! VERLETZUNGSGE-FAHR! Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.
Der Gerätegriff [1] lassst sich um 90^ nach rechts oder nach links drehen (siehe Abb. A).
Dadurch kann der EIN-/AUS-Schalter 2 je nach Arbeitsbedingung in eine günstigere Position gebracht werden.
- Drücken Sie die Entriegelungstaste 4 und drehen Sie den Gerätegriff 1 nach rechts oder links.
Lassen Sie den Gerätegriff einrasten.

Wartung und Reinigung

A WARNING! VERLETZUNGSGE-FAHR! Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.
- Verwenden Sie keine scharfen Gegenstände zur Reinigung des Gerätes. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt werden.
Lassen Sie den Austausch der Kohlebürsten bei Leistungsabfall ausschließlich durch die Servicestelle oder eine anerkannte Fachwerkstatt durchfuhren. Ansonsten ist das Gerät wartungsfrei.
Reinigen Sie das Gerät regelmäßig, am besten immer direkt nach Abschluss der Arbeit.

Reinigen Sie das Gehäuse mit einem trockenen Tuch - verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Zur gründlichen Reinigung des Gerätes wird ein Staubsauger besteht.
Lufungsöffnungen müssen immer frei sein.
Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.

Service

A WARNUNG! Lassen Sie ihre Geräte nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Austausch des Netzsteckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführren.
Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- Garantie

Sie erhalten auf这点 Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit Ihrer Servicestelle Telefonisch in Ver- binding. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE

Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preise aus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT

Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH

Kompernaß Service Switzerland

Tel.: [phone]

(max. 0,0807 CHF/Min.)

e-mail: [e-mail]

- Entsorgung

Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklarung/ Hersteller C€

Wir, Komperna GmbH, Dokumentenverantwortlicher: Herr Dennis Dohm, Burgstr. 21, D-44867 Bochum, Deutschland, erklärern hiermit dass diese Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimm:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

angewandte harmonisierte Normen

EN 60745-1:2006

EN 60745-2-3:2007

EN 55014-1:2006

EN 55014-2/A1:2001

EN 61000-3-2:2006

EN 61000-3-3/A2:2005

Typ/Gerätebezeichnung:

Parkside Winkelschleifer PWS 230 SE

Herstellungsjahr: 02-2010

Seriennummer:IAN46170

Bochum, 28.02.2010

Hans Kompernaβ

-Geschäftsführer

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

IAN 46170

KOMPERNASS GMBH

Burgstraße 21

D-44867 Bochum
