BEDIENUNGSANLEITUNG BG-PW 18 EINHELL

1. Sicherheitshinweise
2. Gerätebeschreibung
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebna
6. Bedienung
7. Reinigung, Wartung, Lagerung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Fehlersuchplan

Achtung!

Beim Benutzen von Geräten,müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch.Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verflugung stehen.Falls Sie das Gerät an andere Personen übergeben sollenn,handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus.Wir übernehmen keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitschinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

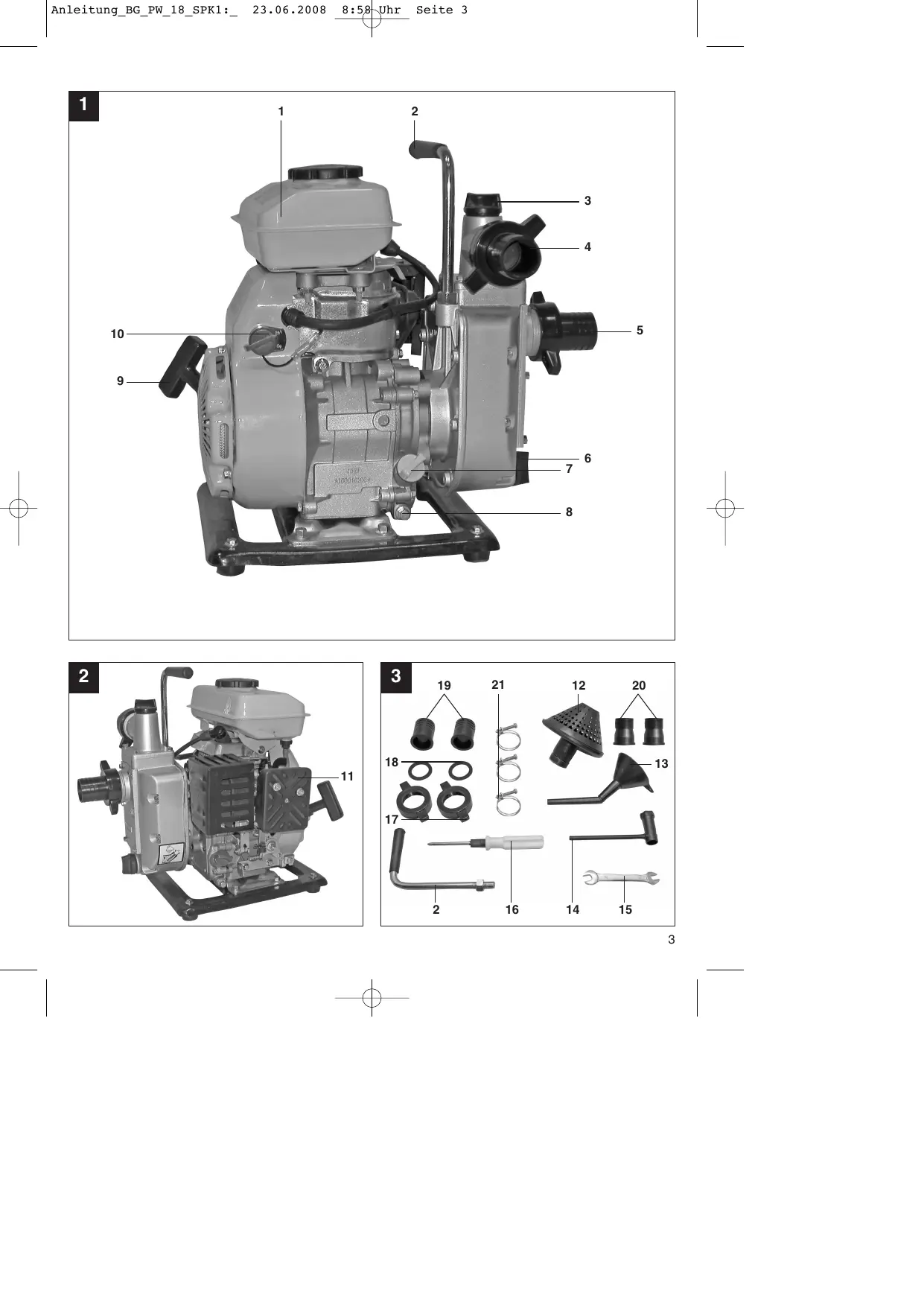

2. Gerätebeschreibung (Bild 1/2)

1 Benzintank
2 Tragegriff
3 Füllstutzen
4 Druckanschluss
5 Sauganschluss
6 Entleungsschraube
7 Oleinfüllschraube/ Olmessstab
8 Olablassschraube
9 Startseilzug
10 Ein-/Ausschalter
11 Luftfilter
12 Saugkorb
13 Oleinfulltrichter
14 Zündkerzenschlüssel
15 Gabelschlüssel (SW 8/10)
16 Schraubendreher
17 2x Überwurfmutter
18 2x Dichtung
19 2x Schlauchanschlussstück 1,5"
20 2x Gewindeanschlussstück 1" AG
21 3x Schlauchklemme

3. Bestimmungsgemäß Verwendung

Das Gerät ist geeignet zum Bewässern und Gießen von Grünanlagen, Gemüsebeuten und Gärten sowie zum Betrieb von Rasensprengern. Mit Vorfilter kann die Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasserzisternen und Brunnen erfolgen. Die maximale Temperatur der Forderflüssigkeit darf im Dauerbetrieb +35^ nicht überschreiben. Als Fordermedien eigen sich klares Wasser (Süßwasser), Regenwasser und leichte Waschlauge. Es dürfen keine brennbare, gasende, explosive und aggressive Flüssigkeiten (z.B. Benzin, Säuren, Laugen, Silosickersaft,...) sowie Flüssigkeiten mit abrasiven Stoffen (z.B Sand) gefördert werden.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

D

4. Technische Daten

Motortyp:	4-Takt-Motor; Luftgekühlt
Motorleistung max:	1,8 kW/ 2,5 PS
Hubraum:	98 ccm
Leerlaufdrehzahl Motor:	3600 min-1
Maximalrehzahl Motor:	4500 min-1
Treibstoff:	Benzin bleifrei
Tankinhalt:	1,4 l
Ölmenge / Typ:	400 ml / 10W40
Zündkerze:	L7TC
Saughöhe max.:	6 m
Förderhöhe max.:	20 m
Druck max.:	2 bar
Gewicht (leerer Tank):	12,5 kg
Saug-/Druckanschluss:	1,5" Schlauchanschluss
	1,5" / 1" Gewindeanschluss
Schalleistungspegel LWA:	95 dB
Schalldruckpegel LpA:	74,3 dB

5. Vor Inbetriebnahme

Montieren Sie den Tragegriff wie in Bild 4-5 dargestellt.

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötie Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

5.1 Vorbereiten des Gerätes

• Motor mit Motoröl befüllen (siehe auch Punkt 7.2.1 Ölwechsel).
  Tank mit Benzin fullen.
  Gerat auf ebenem und festem Standort aufstellen.

5.2 Anschluss und Verlegung von Saug- und Druckleitung

SchlieBen Sie die Saugleitung am Sauganschluss (Bild 1/Pos. 5) und die Druckleitung am Druckanschluss (Bild 1/ Pos. 4) an.
Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe. Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.

• Saug- und Druckleitung sind so anzubRING, dass diese keinen mechanischen Druck auf die Pumpe ausüben.
  Das Saugventil sollte genügend tief im Wasser liegen, so dass durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.
• Eine undliche Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers.
• Vermeiden Sie das Ansaugen von Fremdkörpersn (Sand usw.) Falls notwendig ist ein Vorfilter anzubringen.

6. Bedienung

Vor dem Starten des Motors muss die Pumpe am Füllstutzen (Bild 1/Pos.3) mit Forderflüssigkeit aufgefüllt werden.
Hinweis: Es ist ratsam, in der Saugleitung ein Rückschlagventil zu montieren und diese vor dem ersten Betrieb zusammen mit Wasser zu befüssen.

6.1 Anlassen des Motors:

1. Ein-/Ausschalter (Bild 1/Pos. 10) auf „ON“ stellen.
2. Benzinhahn (Bild 6/Pos. A) auf "ON" stellen.
3. Bei Kaltstart den Chokehebel (Bild 6/ Pos. B) auf "Choke" stellen.
4. Gashebel (Bild 6/Pos.C) in die Mitte stellen.
5. Kräufig am Startseilzug (Bild 6/ Pos. D) ziehen bis der Motor startet.
6. Nach ca. 30sek. Laufzeit den Chokehebel auf „Run" stellen.

Bei warmen Motor den Chokehebel beim Starten in Stellung „Run" belassen.

Erklärung der Positionen des Gashebels (Bild 6/Pos.C):

"Schildkröte":

Motor in Leerlauf

"Hase":

Maximale Forderleistung

6.2 Ansaugvorgang:

Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperorgane (Spritzdüssen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.
- Je nach Saughöhe und Luftmenge in der Saugleitung kann der erstige Ansaugvorgang ca. 0,5 min.- 5 min. betragen. Bei längeren Ansaugzeiten sollen erneut Wasser aufgefüllt werden.

• Wird die Pumpe nach dem Einsatz wieder entfernt, so muß bei erneutem Anschluß und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden.

6.3 Abstellen des Motors:

Ein-/Ausschalter auf Stellung,OFF"stellen.
- Benzinhahn schlieBen.

7. Reinigung, Wartung, Lagerung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Zündkerzenstecker.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffe des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

7.2 Wartung

Beachten Sie hierzu auch die beiliegenden ServiceInformationen

7.2.1 Olwechsel

Der Motorölwechsel sollte bei betriebswarmen Motor durchgefuhrt werden.

Nur Motorenol (10W40) verwenden.
Gerät auf geeigneter Unterlage leicht schrag gegen die Ölablasschraube (Bild 7/Pos. A) abstellen.
- Oleinfüllschraube (Bild7/Pos.B) öffnen.
- Olablassschraube entfernen und warmes Motoröl in geeigneten Behälter ablassen.
- Nach vollständigem Entleeren Ölablassschraube einschrauben und Gerät eben aufstellen.
Neues Motoröl bis zur oberen Markierung des Öleinfüllstabes einfllen (Bild 8/Pos. H). Achtung! Ölmessstab zum Prufen des Ölstandes nur einstecken. Nicht einschrauben!

Während des Betriebes muss sich der Ölstand zwischen den beiden Markierungen „L“ und „H“ (Bild 8) befinden. Das Altöl muss ordnungsgemäß entsorgt werden.

7.2.2 Luftfilter

Den Luftfilter regelmäßig reinigen, wenn nötig ersetzen.

• Luftfilterabdeckung entfernen (Bild 9-10)
• Filtereinsatz entnahmen (Bild 11)
• Luftfilter durch Ausklopfen, Ausblasen mit Druckluft oder durch Waschen mit Seifenwasser reinigen. Achtung! Gewaschenen Luftfilter vor erneutem Einbau trocknen halten.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

7.2.3 Zündkerze

Zündkerze regelmäßig reinigen, wenn nötig ersetzen.
Elektrodenabstand auf 0,6 mm einstellen.

Zündkerzenstecker mit einer Drehbewegung abziehen (Bild 12)
Zündkerze mit Zündkerzenschlüssel entfernen (Bild 13)
Zündkerze mit Kupferdrahtbürste reinigen bzw. neue verwenden.
- Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

7.2.4 Kraftstofffilter

Kraftstoffleitung abziehen (Bild 14)
Kraftstofffilter aus Tank schrauben (Bild 15)
Kraftstofffilter mit Druckluft reinigen. Achten Sie bereits darauf, den Filter nicht zu beschädigen.
- Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

7.3 Lagerung

Vor längerem Nichtgebrauch oder Überwinterung die Pumpe gründlich mit Wasser durchspälen.
- Benzinhahn schließen und Motor laufen halten bis dieser stoppt, um den Vergaser zu entleeren.
Tank vollständig Fullen um Rostbildung zu verhindern.
- Entleerungsschraube (Bild 1/Pos. 6) entfern und das Pumpengehäuse vollständig entleeren.
Das Gerät an einem trocken Ort außerhalb der Reichweite von Kindern lagern.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende

Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preis und Info finden Sie unter

www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschieden Materialien, wie z.B. Metall und
Kunststoffe. Führten Sie defekte Bauteile der
Sondermullentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach

1. Fehlersuchplan

Störung	Ursache	Maßnahme
Motor kann nicht gestartet werden	Zündkerze verrußt	Zündkerze reinigen bzw. ersezten.
	Luftfilter verschmutzt	Luftfilter reinigen.
	Kein Kraftstoff im Tank	Kraftstoff einfllen.
Pumpe saugt nicht an	Saugventil nicht im Wasser	Saugventil in Wasser legen
	Pumpenraum ohne Wasser	Pumpenraum durch Füllstutzen mit Wasser fullen
	Luft in der Saugleitung	Dichtigkeit der Saugleitung über-prüfen, ggf. abdichten.
	Saugkorb (Saugventil) verstopf	Saugkorb reinigen
	Max. Saughöhe überschritten	Saugöhe überprüften, ggf. verrin-gern
Fördermenge ungenügend	Saugöhe zu hoch	Saugöhe überprüften, ggf. verrin-gern
	Saugkorb verschmutzt	Saugkorb reinigen
	Wasserspiegel sinkt rasch und Saugleitung ragt aus Wasser	Saugleitung tiefer legen
	Pumpenleistung verringgert durch Ablagerungen	Pumpe reinigen

Achtung! Die Pumpearficht trocken laufen.
