BEDIENUNGSANLEITUNG HWA 1300 NIRO EINHELL

Bedienungsanleitung Hauswasserautomat

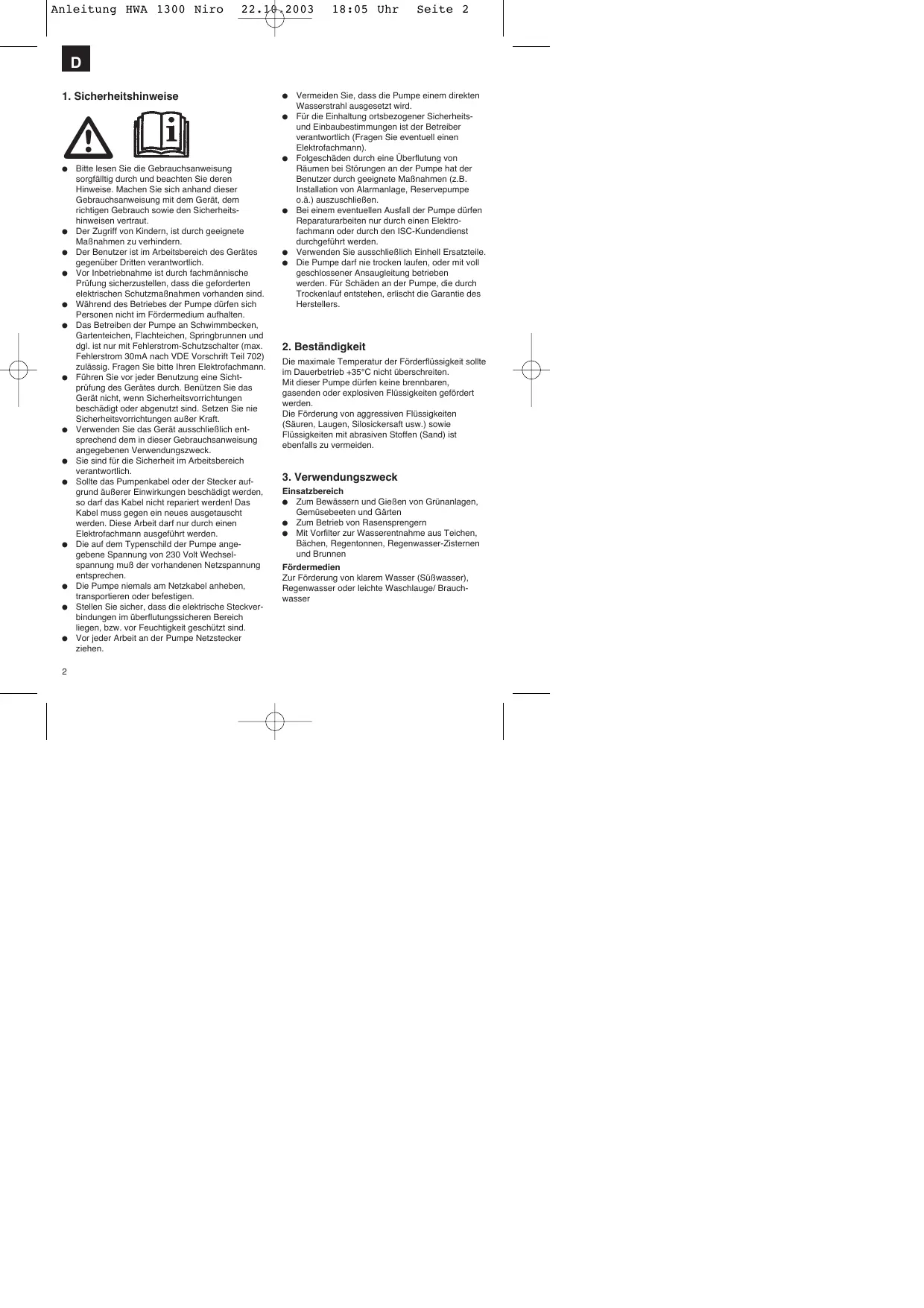

D 1. Sicherheitshinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfälltig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut. Der Zugriff von Kindern, ist durch geeignete Maßnahmen zu verhindern. Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich. Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind. Während des Betriebes der Pumpe dürfen sich Personen nicht im Fördermedium aufhalten. Das Betreiben der Pumpe an Schwimmbecken, Gartenteichen, Flachteichen, Springbrunnen und dgl. ist nur mit Fehlerstrom-Schutzschalter (max. Fehlerstrom 30mA nach VDE Vorschrift Teil 702) zulässig. Fragen Sie bitte Ihren Elektrofachmann. Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft. Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck. Sie sind für die Sicherheit im Arbeitsbereich verantwortlich. Sollte das Pumpenkabel oder der Stecker aufgrund äußerer Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muss gegen ein neues ausgetauscht werden. Diese Arbeit darf nur durch einen Elektrofachmann ausgeführt werden. Die auf dem Typenschild der Pumpe angegebene Spannung von 230 Volt Wechselspannung muß der vorhandenen Netzspannung entsprechen. Die Pumpe niemals am Netzkabel anheben, transportieren oder befestigen. Stellen Sie sicher, dass die elektrische Steckverbindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind. Vor jeder Arbeit an der Pumpe Netzstecker ziehen.

Vermeiden Sie, dass die Pumpe einem direkten Wasserstrahl ausgesetzt wird. Für die Einhaltung ortsbezogener Sicherheitsund Einbaubestimmungen ist der Betreiber verantwortlich (Fragen Sie eventuell einen Elektrofachmann). Folgeschäden durch eine Überflutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) auszuschließen. Bei einem eventuellen Ausfall der Pumpe dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den ISC-Kundendienst durchgeführt werden. Verwenden Sie ausschließlich Einhell Ersatzteile. Die Pumpe darf nie trocken laufen, oder mit voll geschlossener Ansaugleitung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

2. Beständigkeit Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten. Mit dieser Pumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden. Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

3. Verwendungszweck Einsatzbereich Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten Zum Betrieb von Rasensprengern Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen Fördermedien Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichte Waschlauge/ Brauchwasser

Anleitung HWA 1300 Niro

D 4. Technische Daten: HWA 1300 NIRO Netzanschluss:

Druck und Sauganschluss:

1” IG Wassertemperatur max.

5. Montage Durchflussschalter

Die elektrische Verbindung zwischen Durchflussschalter und Motor ist bereits hergestellt. Setzen Sie bitte den Durchflussschalter auf den Druckanschluss der Pumpe und ziehen Sie anschließend die Überwurfmutter fest.

6. Bedienungshinweise Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

1 Saugleitungsanschluß

7. Elektrischer Anschluss

Absicherung mindestens 10 Ampere. Die Ein-Ausschaltung erfolgt mit dem eingebauten Schalter. Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe wieder selbstständig ein.

Einen Saugschlauch (Kunststoffschlauch mind. 3/4” mit Spiralversteifung) direkt oder mit einem Gewindenippel an den Sauganschluss (1” IG) der Pumpe schrauben (siehe Bild 1). Der verwendete Saugschlauch sollte ein Saugventil haben. Falls das Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung installiert werden. Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang. Saug- und Druckleitung sind so anzubringen, dass diese keinen mechanischen Druck auf die Pumpe ausüben. Das Saugventil sollte genügend tief im Wasser liegen, sodass durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird. Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers. Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.), falls notwendig ist ein Vorfilter anzubringen.

Der elektrische Anschluss erfolgt an einer Schutzkontakt-Steckdose 230 V ~ 50 Hz. 3

Anleitung HWA 1300 Niro

D 9. Druckleitungsanschluss

Die Druckleitung (sollte mind. 3/4” sein) muss direkt am Durchflussschalter angeschlossen werden. Selbstverständlich kann mit entsprechenden Verschraubungen ein 1/2” Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert.

10. Technische Daten des Durchflussschalters Netzanschluss: Max. Betriebsdruck: Wassertemperatur:

230V ~ 50Hz 10 bar 60ûC

11. Inbetriebnahme 1. Pumpe auf einen ebenen und festen Standort aufstellen 2. Saugleitung betriebsbereit anbringen 3. Elektrischen Anschluss herstellen 4. Pumpe mit Wasser auffüllen. 5. Druckleitung betriebsbereit anbringen 6. Den EIN/AUS Schalter einschalten (Kontrolleuchte am Schalter leuchtet). 7. Sämtliche Betriebszustände werden auf der Vorderseite des Gerätes durch Leuchtdioden angezeigt. Sobald das Gerät an die Stromversorgung angeschlossen ist, schaltet sich das grüne Anzeigelämpchen ”Power” ein und das gelbe Lämpchen ”On” leuchtet ebenfalls. Letztere zeigt den Pumpenbetrieb an. Die Pumpe bleibt einige Sekunden lang eingeschaltet, um das Fördersystem mit Wasser zu füllen und den erforderlichen Druck aufzubauen. Genügt die Laufzeit der Pumpe nicht, um das Wasser anzusaugen so leuchtet das rote Lämpchen ”Failure” auf. Drücken Sie nun die ”Restart”-Taste ständig und warten Sie erneut, bei geöffnetem Hahn auf das Erlöschen des roten Lämpchens. Je nach Saughöhe und Luftmenge in der Saugleitung kann der erste Ansaugvorgang ca. 0,5 - 5min. betragen. Bei längeren Ansaugzeiten sollte die Pumpe erneut mit Wasser aufgefüllt werden. Nachdem das Wasser erfolgreich angesaugt wurde, kann die ”Restart” Taste losgelassen werden. Schließen Sie anschließend den Wasserhahn. Das Gerät schaltet die Pumpe beim Erreichen des Höchstdruckes automatisch ab. 8. Während des Ansaugvorgangs sind die in der 4

Druckleitung vorhandenen Absperrorgane (Spritzdüse, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann. 9. Wird der Hauswasserautomat direkt an eine Wasserleitung angeschlossen, in der bereits Wasserdruck ansteht, muss die Pumpe nur eingeschaltet werden. In diesem Fall schaltet sich die Pumpe automatisch bei Öffnen des Wasserhahnes, der Spritzdüse etc. ein und wieder aus, sobald der Wasserfluss gestoppt wird. Achtung! Der Hauswasserautomat schaltet sich nur dann aus, wenn der Wasserfluss 100% gestoppt wird. 10. Wird der Hauswasserautomat nach dem Einsatz wieder entfernt, so muß bei erneutem Anschluss und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden. Bei kurzfristigen Stromausfällen schaltet sich der Hauswasserautomat automatisch wieder ein, wenn die Netzspannung wieder vorhanden ist. Bei Betriebsstörungen wie Wassermangel, Verstopfung der Förderleitung usw. leuchtet das rote Lämpchen ”Failure” auf und löst eine Störmeldung mit Not-Aus der Pumpe aus. Hierdurch wird ein Trockenlauf der Pumpe vermieden. Nachdem die Störungsursache behoben wurde, muss die Restart-Taste gedrückt werden, bis die Anlage ihren normalen Betriebszustand erreicht hat.

12. Wartungshinweise

Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achtung! Vor jeder Wartung ist die Pumpe spannungsfrei zu Schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose. Vor längerm Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern. Bei Frostgefahr muss die Pumpe vollkommen entleert werden. Nach längeren Stillstandzeiten durch kurzes EinAus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt. Bei eventueller Verstopfung der Pumpe, schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den

Anleitung HWA 1300 Niro

häufigsten Fällen beseitigt werden.

13. Auswechseln der Netzleitung Achtung das Gerät vom Netz trennen! Bei defekter Netzleitung, darf diese nur durch einen Elektro-Fachmann gewechselt werden.

D 14. Störungen Kein Motoranlauf Ursachen

Pumpenrad blockiert-Thermowächter hat abgeschaltet

Pumpe zerlegen und reinigen

Pumpe saugt nicht an Ursachen

Saugventil nicht im Wasser

Saugventil im Wasser anbringen

Pumpenraum ohne Wasser

Wasser in Ansauganschluss füllen

Luft in der Saugleitung

Dichtigkeit der Saugleitung überprüfen

Saugkorb (Saugventil) verstopft

max. Saughöhe überschritten

Fördermenge ungenügend Ursachen

Saugkorb verschmutzt

Wasserspiegel sinkt rasch

Saugventil tiefer legen

Pumpenleistung verringert durch Schadstoffe

Pumpe reinigen und Verschleißteil ersetzen

Thermoschalter schaltet die Pumpe ab Ursache

Motor überlastet-Reibung durch

Pumpe demontieren und reinigen,

Ansaugen von Fremdstoffen verhindern (Filter)

Achtung! Die Pumpe darf nicht trocken laufen.

15. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteil-Nummer des erforderlichen Ersatzteils

1“ IG Vanntemperatur maks.:

Nettilkopling: Maks. driftstrykk: Vanntemperatur:

Ersatzteilliste HWA 1300 Niro

Art.-Nr.: 41.768.30,

Gleitringdichtung komplett

EG Konformitätserklärung

Einhell AG Wiesenweg 22 94405 Landau/Isar

GARANTIEURKUNDE Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre. Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden. Ihr Kundendienstansprechpartner

GARANTIBEVIS Garantiperioden regnes fra købsdatoen og er gældende i 2 år. Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl. Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke. Der hæftes ikke for følgeskader. Deres kundeservicekontakt

GARANTIEURKUNDE Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. 0190-145 048 (62 Ct/Min.) • Telefax 0 99 51-26 10 und 52 50 Service- und Infoserver: http://www.isc-gmbh.info
