GEBRUIKSAANWIJZING HWA 1300 NIRO EINHELL

Gebruiksaanwijzing Leidningswaterautomaat

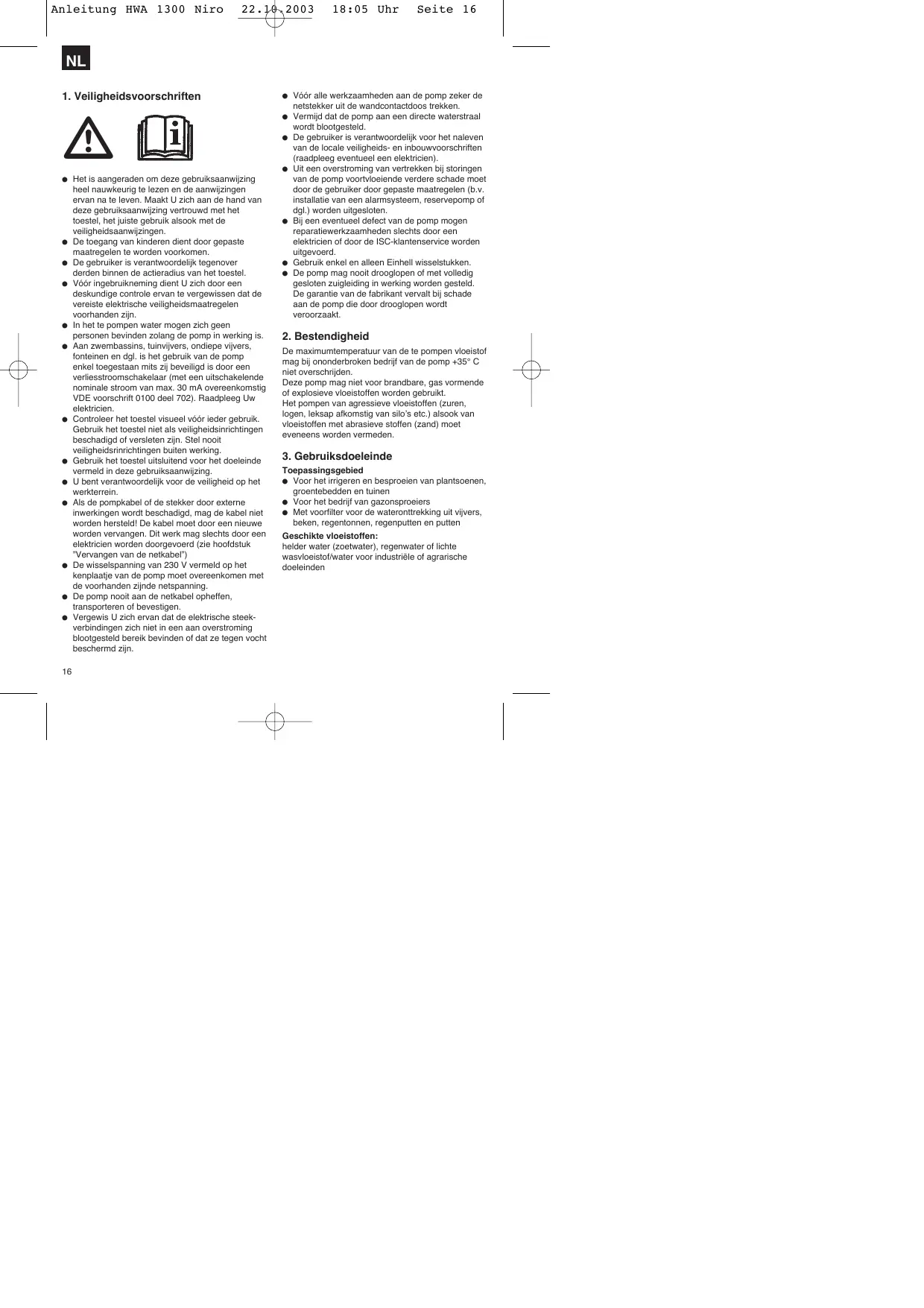

NL 1. Veiligheidsvoorschriften

Het is aangeraden om deze gebruiksaanwijzing heel nauwkeurig te lezen en de aanwijzingen ervan na te leven. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsaanwijzingen. De toegang van kinderen dient door gepaste maatregelen te worden voorkomen. De gebruiker is verantwoordelijk tegenover derden binnen de actieradius van het toestel. Vóór ingebruikneming dient U zich door een deskundige controle ervan te vergewissen dat de vereiste elektrische veiligheidsmaatregelen voorhanden zijn. In het te pompen water mogen zich geen personen bevinden zolang de pomp in werking is. Aan zwembassins, tuinvijvers, ondiepe vijvers, fonteinen en dgl. is het gebruik van de pomp enkel toegestaan mits zij beveiligd is door een verliesstroomschakelaar (met een uitschakelende nominale stroom van max. 30 mA overeenkomstig VDE voorschrift 0100 deel 702). Raadpleeg Uw elektricien. Controleer het toestel visueel vóór ieder gebruik. Gebruik het toestel niet als veiligheidsinrichtingen beschadigd of versleten zijn. Stel nooit veiligheidsrinrichtingen buiten werking. Gebruik het toestel uitsluitend voor het doeleinde vermeld in deze gebruiksaanwijzing. U bent verantwoordelijk voor de veiligheid op het werkterrein. Als de pompkabel of de stekker door externe inwerkingen wordt beschadigd, mag de kabel niet worden hersteld! De kabel moet door een nieuwe worden vervangen. Dit werk mag slechts door een elektricien worden doorgevoerd (zie hoofdstuk ”Vervangen van de netkabel”) De wisselspanning van 230 V vermeld op het kenplaatje van de pomp moet overeenkomen met de voorhanden zijnde netspanning. De pomp nooit aan de netkabel opheffen, transporteren of bevestigen. Vergewis U zich ervan dat de elektrische steekverbindingen zich niet in een aan overstroming blootgesteld bereik bevinden of dat ze tegen vocht beschermd zijn.

Vóór alle werkzaamheden aan de pomp zeker de netstekker uit de wandcontactdoos trekken. Vermijd dat de pomp aan een directe waterstraal wordt blootgesteld. De gebruiker is verantwoordelijk voor het naleven van de locale veiligheids- en inbouwvoorschriften (raadpleeg eventueel een elektricien). Uit een overstroming van vertrekken bij storingen van de pomp voortvloeiende verdere schade moet door de gebruiker door gepaste maatregelen (b.v. installatie van een alarmsysteem, reservepomp of dgl.) worden uitgesloten. Bij een eventueel defect van de pomp mogen reparatiewerkzaamheden slechts door een elektricien of door de ISC-klantenservice worden uitgevoerd. Gebruik enkel en alleen Einhell wisselstukken. De pomp mag nooit drooglopen of met volledig gesloten zuigleiding in werking worden gesteld. De garantie van de fabrikant vervalt bij schade aan de pomp die door drooglopen wordt veroorzaakt.

2. Bestendigheid De maximumtemperatuur van de te pompen vloeistof mag bij ononderbroken bedrijf van de pomp +35° C niet overschrijden. Deze pomp mag niet voor brandbare, gas vormende of explosieve vloeistoffen worden gebruikt. Het pompen van agressieve vloeistoffen (zuren, logen, leksap afkomstig van silo’s etc.) alsook van vloeistoffen met abrasieve stoffen (zand) moet eveneens worden vermeden.

3. Gebruiksdoeleinde Toepassingsgebied Voor het irrigeren en besproeien van plantsoenen, groentebedden en tuinen Voor het bedrijf van gazonsproeiers Met voorfilter voor de wateronttrekking uit vijvers, beken, regentonnen, regenputten en putten Geschikte vloeistoffen: helder water (zoetwater), regenwater of lichte wasvloeistof/water voor industriële of agrarische doeleinden

Anleitung HWA 1300 Niro

Druk- en zuigaansluiting:

1” IG Watertemperatuur max.

5. Montage van de debietschakelaar

De elektrische verbinding tussen drukschakelaar en motor is reeds tot stand gebracht. Plaats de debietschakelaar op de drukaansluiting van de pomp en haal vervolgens de wartelmoer aan.

7. Elektrische aansluiting

6. Gebruiksaanwijzingen Het is principieel aangeraden om een voorfilter en een zuigset met zuigslang, zuigkorf en terugslagklep te gebruiken teneinde te voorkomen dat de pomp lang opnieuw moet aanzuigen en dat ze onnodig wordt beschadigd door stenen en vaste vreemde lichamen.

1 Aansluiting zuigleiding

De pomp moet worden aangesloten aan een wandcontactdoos met aardingscontact 230 V ~ 50 Hz. Beveiliging minstens 10 ampère. Het in- en uitschakelen gebeurt met behulp van de ingebouwde schakelaar. De ingebouwde motorveiligheidsschakelaar beschermt de motor tegen overbelasting of blokkering. In geval van oververhitting wordt de pomp automatisch uitgeschakeld. Na het afkoelen wordt de pomp opnieuw automatisch ingeschakeld.

Een zuigslang (kunststofslang van minstens 3/4“ met versterking door spiraaldraad) rechtstreeks of via een schroefdraadnippel de zuigaansluiting (1“ IG) van de pomp op schroeven. (zie fig. 1) De gebruikte zuigslang moet liefst voorzien zijn van een zuigklep. Indien de zuigklep niet kan worden gebruikt, moet een terugslagklep in de zuigleiding worden geïnstalleerd. De zuigleiding vanaf het wateronttrekkingspunt tot naar de pomp stijgend plaatsen. Vermijdt zeker het plaatsen van de zuigleiding boven de hoogte van de pomp, luchtbellen in de zuigleiding vertragen en verhinderen het aanzuigen. Zuig- en drukleiding aanbrengen zodat die geen mechanische druk uitoefenen op de pomp. De zuigklep moet diep genoeg in het water liggen zodat het drooglopen van de pomp door daling van het waterpeil wordt vermeden. Een lekke zuigleiding verhindert door lucht aanzuigen het aanzuigen van het water. Vermijdt het aanzuigen van vreemde voorwerpen (zand enz.); indien nodig een voorfilter aanbrengen. 17

Anleitung HWA 1300 Niro

NL 9. Aansluiting van de drukleiding

De drukleiding (minstens 3/4” dik) moet rechtstreeks op de stromingsschakelaar worden aangesloten. Met behulp van overeenkomstige schroefstukken kan uiteraard een drukslang van 1/2” worden gebruikt. De wateropbrengst wordt door de kleinere drukslang gereduceerd.

10. Technische gegevens van de stromingsschakelaar Netaansluiting : Max. werkdruk : Watertemperatuur :

230 V ~50 Hz 10 bar 60° C

11. Inbedrijfstelling 1. 2. 3. 4. 5. 6. 7.

De pomp op een effen en vaste plaats zetten. De zuigleiding bedrijfsklaar aanbrengen. De elektrische aansluiting tot stand brengen. De pomp aan de drukaansluiting met water vullen. De drukleiding bedrijfsklaar aanbrengen. De AAN / UIT schakelaar inschakelen (de verklikker op de schakelaar gaat branden). Alle bedrijfstoestanden worden aan de voorkant van het toestel door lichtdioden aangeduid. Zodra het toestel aangesloten is op het stroomnet gaan de groene verklikker „power on“ alsook de gele verklikker „pump on“ branden. De laatstgenoemde duidt aan dat de pomp in werking is. De pomp blijft enkele seconden ingeschakeld teneinde het transportsysteem met water te vullen en de vereiste druk op te bouwen. Als de looptijd van de pomp niet volstaat om het water aan te zuigen, gaat de rode verklikker „failure“ branden. Blijf dan de restart-toets indrukken en wacht bij open gedraaide kraan tot de rode verklikker uitgaat. Naargelang de zuighoogte en de hoeveelheid lucht in de zuigleiding kan de eerste aanzuigbeurt ca. 0,5 tot 5 minuten duren. Als het aanzuigen langer duurt dient de pomp opnieuw met water te worden gevuld. Nadat het water met succes werd aangezogen laat u de „restart“toets los. Draai vervolgens de waterkraan dicht. Het toestel zal de pomp uitschakelen zodra de maximumdruk is bereikt. Tijdens het aanzuigen moeten de op de drukleiding voorhanden zijnde afsluiters

(sproeier, kleppen enz.) helemaal opengedraaid zijn zodat de in de zuigleiding aanwezige lucht vrij kan ontsnappen. 9. Als de automatische waterverdeler rechtstreeks wordt aangesloten op een waterleiding waarin er reeds waterdruk aanwezig is, hoeft u de pomp enkel in te schakelen. In dit geval wordt de pomp automatisch ingeschakeld zodra de waterkraan, de sproeier enz. wordt opengedraaid, en terug uitgeschakeld zodra de watervloei wordt stopgezet. Let op! De automatische waterverdeler wordt slechts uitgeschakeld als de watervloei 100% wordt gestopt. 10. Als de automatische waterverdeler na gebruik wordt verwijderd dient hij zeker weer met water te worden gevuld als hij opnieuw wordt aangesloten en in werking gesteld. Als de stroom voor korte tijd uitvalt, wordt de automatische waterverdeler automatisch ingeschakeld zodra de netspanning weer voorhanden is. In geval van bedrijfsstoringen zoals gebrek aan water, verstopping van de transportleiding enz. gaat de rode verklikker „failure“ branden en een foutmelding met noodstop van de pomp teweegbrengen. Daardoor wordt het drooglopen van de pomp voorkomen. Na het verhelpen van de storing dient de resettoets te worden ingedrukt tot de installatie haar normale bedrijfstoestand heeft bereikt.

12. Onderhoudsvoorschriften

De pomp is praktisch onderhoudsvrij. Het is echter aangeraden om de pomp regelmatig de controleren en in goede staat te houden teneinde een lange levensduur van de pomp te verzekeren. Let op! Vóór iedere onderhoudswerkzaamheid moet de pomp spanningsvrij worden geschakeld door de netstekker van de pomp uit de wandcontactdoos te trekken. Vóór een langdurig niet-gebruik of vóór het opbergen gedurende de winter moet de pomp grondig met water worden doorgespoeld, volledig geleegd en droog bewaard. Bij vorstgevaar moet de pomp volledig worden geleegd. Na een langdurige stilstand controleren of de rotor behoorlijk draait door de pomp kort in en uit te schakelen. Bij een eventuele verstopping van de pomp sluit U de drukleiding aan de waterleiding aan en

Anleitung HWA 1300 Niro

NL verwijdert U de zuigslang. Draai dan de kraan van de waterleiding open. Schakel de pomp herhaaldelijk voor ca. twee seconden in. Op die manier kunnen verstoppingen meestal worden verholpen.

13. Vervangen van de netkabel Let op! De netstekker van de pomp uit de wandcontactdoos trekken. Indien de netkabel defect is, mag die slechts door een deskundige elektricien worden vervangen.

NL 14. Storingen Motor start niet Oorzaken

Spanning controleren

Pompwiel zit vast - motor werd door zijn

Pomp uit elkaar halen en schoonmaken

veiligheidsschakelaar uitgeschakeld Pomp zuigt niet aan Oorzaken

Zuigklep niet in het water

Zuigklep voldoende onderdompelen

Pompkamer zonder water

Water in de aanzuigaansluiting vullen

Lucht in de zuigleiding

Zuigleiding op dichtheid controleren

Zuigkorf (zuigklep) verstopt

max. zuighoogte overschreden

Zuighoogte controleren

Onvoldoende wateropbrengst Oorzaken

Zuighoogte controleren

Waterpeil daalt snel

Zuigklep dieper plaatsen

Wateropbrengst verminderd door verontreinigende stoffen

Pomp reinigen en versleten stuk vervangen

Motorbeveiligingsschakelaar schakelt de pomp uit Oorzaken

Motor overbelast - wrijving door

Pomp demonteren en reinigen, het

vreemde stoffen te hoog

aanzuigen van vreemde stoffen voorkomen (filter)

Let op! De pomp mag niet drooglopen.

15. Bestellen van wisselstukken Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigde stuk

De garantieduur beginnt op de koopdatum en bedraagt 2 jaar. De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten. Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht. Geen garantie op verdere schaden. uw contactpersoon van de klantenservice
