KH 4001 - Nähmaschine LERVIA - Kostenlose Bedienungsanleitung

Produkttyp	Freiarm-Nähmaschine
Anzahl der Stichprogramme	21
Netzspannung	220-240 V / 50-60 Hz
Motorleistung	70 W
Gesamtleistung	85 W
Schutzklasse	II (Doppelte Isolierung)
Gewicht	5 kg
Abmessungen (L x B x H)	40 x 20 x 30 cm
Integrierte Beleuchtung	LED
Freiarm	Ja
Automatisches Knopfloch	Ja (4 automatische Schritte)
Zwillingsnadelunterstützung	Ja
Abnehmbarer Anschiebetisch	Ja
Nadeln im Lieferumfang	6 Universalnadeln Größe 14 + 1 Zwillingsnadel
Enthaltene Nähfüße	Knopflochfuß, Reißverschlussfuß
Enthaltene Spulen	4
Fußpedal mit Kabel	Ja

Häufig gestellte Fragen - KH 4001 LERVIA

Wie viele Sticharten bietet die LERVIA KH 4001?

Die KH 4001 bietet 21 Sticharten: Geradstich, Zickzack, Blindstich, elastische Stiche und Zierstiche. Die Stichlänge und -breite sind einstellbar, um sich an jeden Stoff und jedes Projekt anzupassen.

Welche Leistung und Stromversorgung hat die KH 4001?

Die LERVIA KH 4001 läuft mit 220-240 V / 50-60 Hz. Die Motorleistung beträgt 70 W, mit einer Gesamtleistung von 85 W (einschließlich Beleuchtung). Sie gehört zur Schutzklasse II (doppelt isoliert).

Wie setzt man die Spule in die LERVIA KH 4001 ein?

Öffnen Sie die Klappe des Spulengehäuses auf der Maschine. Legen Sie die Spule gegen den Uhrzeigersinn ein und führen Sie den Faden in die Haltekerben, dann ziehen Sie ihn unter die Platte. Siehe das Kapitel Fadeneinfädeln in Ihrer Bedienungsanleitung für das genaue Schema.

Der Faden reißt oder knotet sich unter dem Stoff, was tun?

Überprüfen Sie zuerst, ob der Oberfaden in der richtigen Reihenfolge durch alle Führungen geführt ist und die Spule korrekt eingesetzt ist. Kontrollieren Sie die Fadenspannung und stellen Sie sicher, dass die Nadel vollständig eingesetzt ist, mit der flachen Seite nach hinten. Eine abgenutzte oder ungeeignete Nadel für den Stoff ist oft die Ursache.

Wie benutzt man den Freiarm der KH 4001?

Schieben und entfernen Sie das abnehmbare Zubehörfach an der linken Seite der Maschine, um den Freiarm freizulegen. Diese Funktion erleichtert das Nähen von Ärmeln, Manschetten, Hosenbeinen und allen röhrenförmigen Artikeln, ohne den Stoff falten zu müssen.

Wie macht man ein automatisches Knopfloch mit der KH 4001?

Befestigen Sie den mitgelieferten Knopflochfuß und wählen Sie das Knopflochprogramm am Stichwähler aus. Platzieren Sie Ihren Knopf in der integrierten Schablone des Fußes: die Maschine berechnet die Größe und führt das Knopfloch in 4 automatischen Schritten aus. Schneiden Sie dann die Öffnung mit dem Nahttrenner.

Welche Nadeln verwendet man mit der Nähmaschine KH 4001?

Die Maschine wird mit 6 Universalnadeln der Stärke 14 und einer Zwillingsnadel geliefert. Für feine Stoffe (Voile, Seide) verwenden Sie 70 oder 80; für Jeans oder dicke Stoffe wechseln Sie zu 90 oder 100. Die Zwillingsnadel ermöglicht dekorative Stickeffekte auf dehnbaren Stoffen.

Wie pflegt und reinigt man die LERVIA KH 4001?

Ziehen Sie immer den Stecker der Maschine, bevor Sie Wartungen durchführen. Entfernen Sie den Deckel des Spulengehäuses und beseitigen Sie die angesammelten Fusseln mit der mitgelieferten Bürste. Schmieren Sie gelegentlich die beweglichen Teile mit einem Tropfen spezielles Nähmaschinenöl. Verwenden Sie niemals Lösungsmittel oder korrosive Produkte.

Die Maschine startet nicht oder stoppt während des Nähens, was überprüfen?

Überprüfen Sie, ob das Netzkabel und das Pedal richtig angeschlossen sind. Wenn die Maschine nach intensiver Nutzung stoppt, hat wahrscheinlich der thermische Schutz ausgelöst: Stecken Sie den Stecker aus und lassen Sie sie einige Minuten abkühlen, bevor Sie neu starten. Ein im Mechanismus verhedderter Faden kann auch den Motor blockieren.

Kann man Jeans oder dicke Stoffe mit der KH 4001 nähen?

Die KH 4001 ist für gängige Stoffe (Baumwolle, Polyester, Jersey) konzipiert. Für dicke Jeans verwenden Sie eine Jeansnadel 90 oder 100, reduzieren Sie die Geschwindigkeit und führen Sie den Stoff gleichmäßig. Für Leder sind ein Teflonfuß und spezielle Ledernadeln erforderlich (separat erhältlich).

Welche Zubehörteile werden mit der LERVIA KH 4001 geliefert?

Die Maschine wird geliefert mit: einem Pedal mit Kabel, 6 Universalnadeln (Stärke 14), einer Zwillingsnadel, 4 Spulen, einem Knopflochfuß, einem Reißverschlussfuß und 2 Wartungsschraubendrehern. Der abnehmbare Anschiebetisch ist in das Schiebefach integriert.

BEDIENUNGSANLEITUNG KH 4001 LERVIA

AI CH Bedienungsanleitung

FR MACHINE À COUDRE

Mode d'emploi

IT MACCHINA DA CUCIRE AUTOMATICA

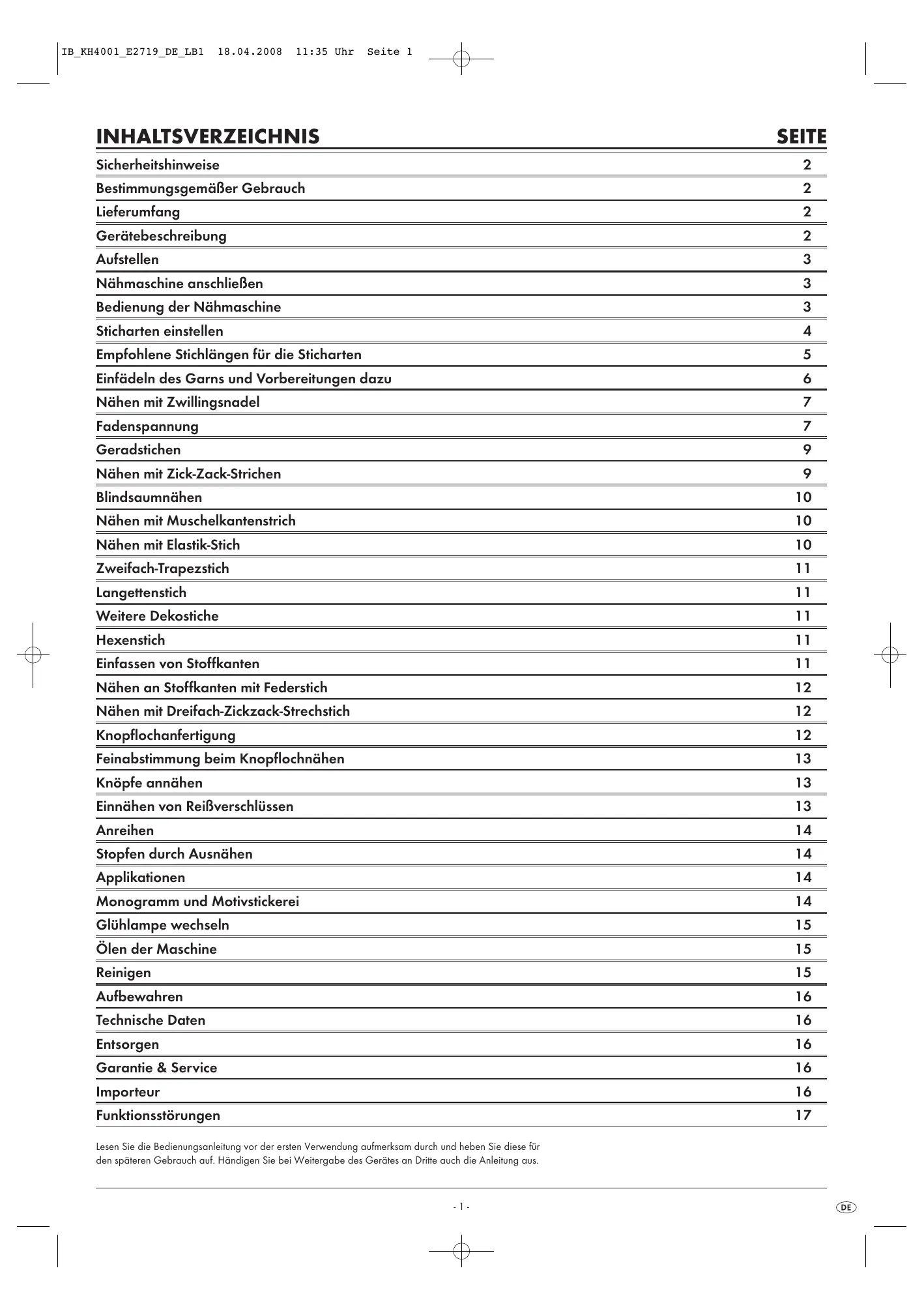

INHALTSVERZEICHNIS
SEITE

Sicherheitshinweise	2
Bestimmungsgemäßer Gebrauch	2
Lieferumfang	2
Gerätebeschreibung	2
Aufstellen	3
Nähmaschine anschließen	3
Bedienung der Nähmaschine	3
Sticharten einstellen	4
Empfohlene Stichlängen für die Sticharten	5
Einfädeln des Garns und Vorbereitungen dazu	6
Nähen mit Zwillingsnadel	7

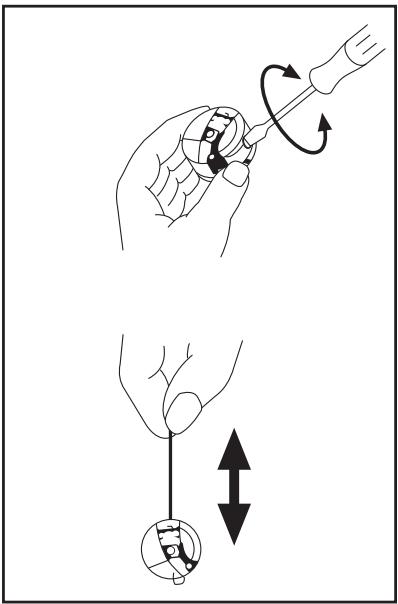

Fadenspannung	7
Geradstichen	9
Nähen mit Zick-Zack-Strichen	9
Blindsaumnähen	10
Nähen mit Muschelkantenstrich	10
Nähen mit Elastik-Stich	10

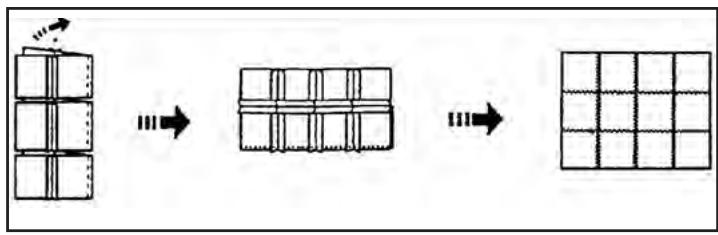

Zweifach-Trapezstich	11
Langettenstich	11
Weitere Dekostiche	11
Hexenstich	11

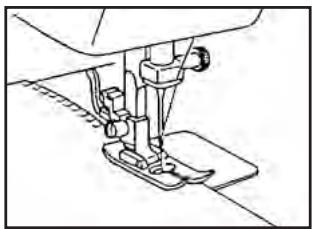

Einfassen von Stoffkanten	11
Nähen an Stoffkanten mit Federstich	12
Nähen mit Dreifach-Zickzack-Strechstich	12
Knopflochanfertigung	12
Feinabstimmung beim Knopflochnähen	13

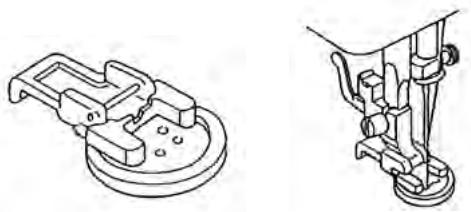

Knöpfe annähen	13
Einnähen von Reißverschlüssen	13
Anreihen	14
Stopfen durch Ausnähen	14
Applikationen	14

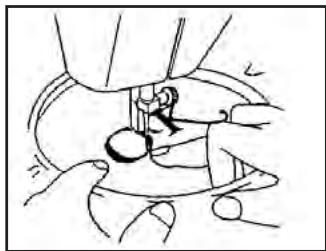

Monogramm und Motivstickerei	14

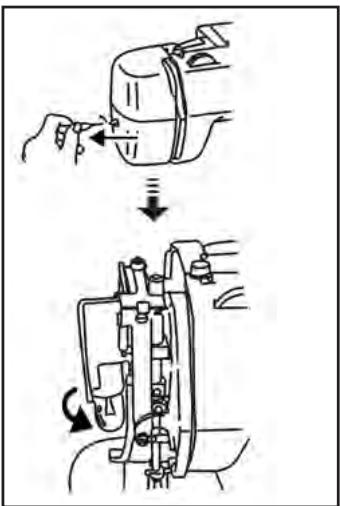

Glühlampe wechseln	15
Ölen der Maschine	15
Reinigen	15
Aufbewahren	16
Technische Daten	16
Entsorgen	16
Garantie & Service	16
Importeur	16
Funktionsstörungen	17

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

Sicherheitshinweise

Bei einer Nähmaschine kann man sich wie mit jedem anderen Elektrogerät verletzen und in Lebensgefahr geraten. Um dies zu vermeiden und um sicher zu arbeiten:

• Lesen Sie vor dem ersten Gebrauch Ihrer Nähmaschine diese Gebrauchsanleitung aufmerksam durch.
• Bewahren Sie die Gebrauchsanleitung an einem geeigneten Ort in der Nähe des Gerätes auf. Händigen Sie die Gebrauchsanleitung bei Weitergabe des Gerätes an Dritte ebenfalls mit aus.
• Ziehen Sie stets den Netzstecker, wenn Sie die Maschine verlassen. Damit verhindern Sie Unfallgefahr durch versehentliches Einschalten.
• Ziehen Sie erst den Netzstecker, bevor Sie die Glühlampe tauschen oder Wartungsarbeiten an der Maschine vornehmen. Damit verhindern Sie Lebensgefahr durch elektrischen Schlag.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose. Fassen Sie beim Herausziehen den Stecker und nicht das Kabel an.
• Verwenden Sie die Nähmaschine immer nur in trockenen Räumen.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten, physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Betreiben Sie die Maschine niemals mit blockierten Belüftungsöffnungen. Halten Sie die Belüftungsöffnungen der Maschine sowie den Fußschalter frei von Fusseln, Staub und Stoffabfällen.

⚠️ Warnung vor Verletzungen und Sachschäden:

Der Gesetzgeber nimmt Sie als Benutzer von Elektrogeräten mit in die Pflicht, durch sicherheitsbewusstes Verhalten möglichen Unfällen vorzubeugen:

• Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
  • Sorgen Sie für gute Beleuchtung beim Arbeiten!
• Tragen Sie keine weite Kleidung oder Schmuck, weil diese von beweglichen Teilen erfasst werden können. Tragen Sie deshalb bei langen Haaren auch ein Haarnetz.
• Vermeiden Sie eine unnormale Körperhaltung. Sorgen Sie für sicheren Halt und jederzeitiges Gleichgewicht.
• Wenn Unfälle auf mangelnde Sorgfalt im Umgang mit dem Gerät zurück zu führen sind oder die Sicherheitshinweise in der Anleitung nicht beachtet wurden, haftet der Hersteller nicht für solche Schäden.

Bestimmungsgemäßer Gebrauch

Die Nähmaschine ist vorgesehen ...

• zur Verwendung als ortsveränderliches Gerät,
• zum Nähen von haushaltsüblichen Textilien und ...
• nur zur Verwendung im privaten Hausgebrauch.

Die Nähmaschine ist nicht vorgesehen ...

• zur ortsfesten Aufstellung,
• zur Verarbeitung von anderen Materialien (z. B. Leder, Zelt-, Segel- und ähnlich schwere Stoffe),
• für eine Verwendung in gewerblichen oder industriellen Bereichen.

Lieferumfang

Nähmaschine

Fußpedal mit Anschluss- und Netzstecker

Nähtischverlängerung mit Zubehörfach

Nähfuß

Nähfuß für Knopflochnähen

Nähfuß zum Annähen von Knöpfen

Nähfuß zum Einnähen von Reißverschlüssen Blindsaumfuß

6 Nähnadeln (Vielzweck-Einzelnadeln Größe Nr. 14; Flachkolben, eine Nähnadel ist bei Lieferung in die Maschine eingesetzt)

1 Zwillingsnadel
2 Schraubendreher (groß und klein) zusätzlicher Garnrollenträger
2 Garnrollenhalter (groß und klein)
Schutzhülle für die Nähmaschine

4 Spulen (eine Spule ist bei Lieferung in die Maschine eingesetzt) Platte für Ausnäharbeiten (Stopfen)

Auftrenner mit Pinsel

Einfädelhilfe

Nähmaschinenöl

2 Filzunterlagen

Stichplattenöffner

Kontrollieren Sie direkt nach dem Auspacken den Lieferumfang auf Vollständigkeit. Einige Zubehörteile können sich in dem Zubehörfach in der Nähtischverlängerung befinden.

Gerätebeschreibung

① Obere Fadenführung
② Oberfadenspannungs-Steller
3 Griff
4 Einstellungsrad Einzelnadel - Zwillingsnadel
5 Garnrollenträger
6 Stichlängensteller
⑦ Befestigungsloch für zusätzlichen Garnrollenhalter
8 Spulerwelle
9 Spulenanschlag
10 Handrad

⑪ Sichtfenster für Stichart
12 Stichart-Wähler
13 Buchse für Fußpedal-Verbindungskabel
14 Netzschalter
15 Nährichtungsumkehrschalter
16 Kerbe
17 Rückhaltering
18 Sperrklinken
19 Finger
20 Nähtischverlängerung mit Zubehörfach
21 Stichplatte
22 Nähfuß
23 Knopfloch-Hebel
24 Nadelbefestigungsschraube
25 Nähfuß-Lüfterhebel
26 Stirnseitenabdeckung
27 Fadenanzughebel
28 Netzstecker
29 Fußpedal
30 Nähmaschinen-Stecker

Zubehör

31 kleiner Garnrollenhalter
32 großer Garnrollenhalter
33 Stopfplatte
34 zusätzlicher Garnrollenträger
35 Filzunterlagen
36 4 Spulen
37 Nähfuß zum Einnähen von Reißverschlüssen
38 Nähfuß für Knopflochnähen
39 Nähfuß zum Annähen von Knöpfen
40 6 Nähnadeln
41 Zwillingsnadel
42 großer Schraubendreher
43 kleiner Schraubendreher
44 Schutzhülle
45 Nähmaschinenöl
46 Pinsel und Auftrenner
47 Stichplattenöffner
48 Einfädelhilfe
49 Blindsaumfuß

Aufstellen

• Entfernen Sie sämtliche Verpackungsmaterialien von dem Gerät und den Zubehörteilen.
• Stellen Sie die Nähmaschine auf einen stabilen, ebenen und rutschfesten Tisch.

Nähmaschine anschließen

• Verbinden Sie den Nähmaschinen-Stecker 30 mit der Buchse 13 an der Nähmaschine.
  • Stecken Sie den Netzstecker 28 in eine Netzsteckdose.
• Betätigen Sie den Netzschalter 14, um die Nähmaschine und die Nähbereichsbeleuchtung einzuschalten.

Die Nähmaschine ist nun betriebsbereit.

Bedienung der Nähmaschine

Netzschalter 14

Mit diesem Schalter 14 wird die Netzspannung und zugleich die Nähbereichsbeleuchtung ein- und ausgeschaltet.

• Stellen Sie den Netzschalter 14 auf die Stellung „I“, um die Nähmaschine einzuschalten.
• Stellen Sie den Netzschalter 14 auf die Stellung „O“, um die Nähmaschine auszuschalten.

Fußpedal 29

Sobald das Fußpedal 29 ganz leicht getreten wird, beginnt die Maschine mit niedriger Geschwindigkeit zu nähen. Tritt man das Fußpedal 29 weiter durch, so nimmt die Nähgeschwindigkeit der Maschine zu. Hebt man den Fuß, so dass kein Druck mehr auf das Fußpedal 29 ausgeübt wird, so hält die Maschine an.

⚠️ Achtung!

Achten Sie darauf keine Gegenstände auf das Fußpedal 29 zu legen, um unbeabsichtigtes Loslaufen der Maschine zu vermeiden.

Wechsel der Nähnadel

⚠️ Achtung

Ziehen Sie den Netzstecker ^28 aus der Netzsteckdose! Das Gerät kann ansonsten versehentlich loslaufen.

1. Bringen Sie die Nadelstange durch Drehen des Handrades ⑩ in die höchstmögliche Position.
2. Drücken Sie den Nähfuß-Lüfterhebel 25 nach unten, so dass der Nähfuß 22 auf die Stichplatte 21 abgesenkt wird.
3. Enfernen Sie die Nadel, indem Sie die Nadelbefestigungsschraube lösen.
4. Drehen Sie die neu einzusetzende Nadel so, dass die abgeflachte Seite des Nadelkolbens nach hinten zeigt und führen Sie die Nadel so weit wie möglich von unten her in die Nadelklammer ein.
5. Ziehen Sie die Schraube der Nadelklammer fest.

Kontrolle der Nadel

1. Die verwendete Nähnadel muss stets gerade sein und eine einwandfreie Spitze haben, um ein leichtgängiges Nähen zu ermöglichen.
2. Um zu prüfen, ob die Nadel verbogen ist, legen Sie die abgeflachte Seite der Nadel, auf eine glatte ebene Fläche. Hier können Sie am besten beurteilen, ob die Nadel verbogen ist.

1. Ersetzen Sie die Nadel, wenn sie verbogen oder stumpf ist.

Wechsel des Nähfußes

Je nachdem, welche Art von Näharbeit Sie ausführen möchten, kann es erforderlich sein, den Nähfuß 2 zu wechseln.

⚠️ Achtung

Ziehen Sie den Netzstecker 28 aus der Netzsteckdose! Das Gerät kann ansonsten versehentlich loslaufen.

1. Bringen Sie die Nadel durch Drehen am Handrad ⑩ (auf sich zu, entgegen dem Uhrzeigersinn) in die höchstmögliche Position und heben Sie den Nähfuß-Lüfterhebel ⑲ und damit die Fußstange an.
2. Lösen Sie den Fuß durch behutsames Nach-oben-Drücken des Entriegelungshebels an der Rückseite des Nähfuß-Schaftes.

1. Positionieren Sie den zu montierenden Nähfuß 2 mit aufliegender Sohle so auf der Stichplatte 21, dass der Aufhängungs-Querstift am Fuß und die Aussparung (Nut) am Fußschaft genau in Flucht sind (übereinanderstehen).
2. Senken Sie den Lüfterhebel 25 ab und führen Sie dadurch die Verbindung des Nähfußes 22 mit dem Nähfuß-Schaft herbei. Wenn der Fuß richtig positioniert worden ist, muss es dabei zum Einschnappen am Aufhängungs-Querstift des Fußes kommen.

Umrüstung auf Freiarmbetrieb

Das Nähen mit Freiarm ist geeignet für röhrenförmige und schwer zugängliche Bereiche an Kleidungsstücken und anderen Textilien. Um Ihre Maschine auf Freiarmbetrieb umzurüsten, heben Sie einfach die Nähtischverlängerung 20 heraus.

1. Heben Sie die Nähtischverlängerung 20 an, bis sie sich aus der Arretierung löst.
2. Ziehen Sie die Nähtischverlängerung 20 nach links heraus.

Sticharten einstellen

i Hinweis

Wenn Sie die Stichart wechseln, bringen Sie die Nadel immer in die höchste Position, um das Beschädigen der Nadel zu verhindern.

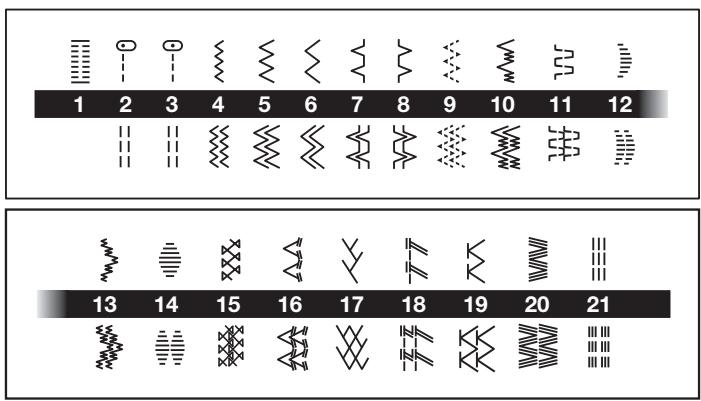

- Um eine bestimmte Stichart zu wählen, drehen Sie den Stichart-Wähler 12, bis die Nummer der gewünschten Stichart im Sichtfenster 11 zu sehen ist.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

i Hinweis

Alle Sticharten haben voreingestellte Stichbreiten, so dass bei getroffener Stichart-Wahl die Stichlänge die einzige erforderliche und vom Nutzer zu wählende Einstellgröße ist. Die folgende Tabelle weist zu jeder Stichart die voreingestellten Stichbreiten und den zugehörigen empfohlenen Stichlängen-Bereich aus.

i Hinweis

Vor Verstellen des Stichart-Wählers 12 durch Drehen des Stichart-Wähler 12 müssen Sie den Nähfuß 22 durch Betätigung des Lüfterhebels 25 entlasten und die Nadel aus dem Stoff herausheben.

Stichnummer	Stichart-Bezeichnung	voreingestellte Stichbreite in mm (Zoll)	Empfohlene Stichlänge in mm (Zoll)
1	Knopflochstich, automatisch, 1-stufig	5(13/64)	F-1,5(1/64-1/16)
2	Geradstich(Nadelposition links)	0	1-4(3/64-5/32)
3	Geradstich(Nadelposition mittig)	0	1-4(3/64-5/32)
4	Zickzack-Stich	1,5(1/16)	F-4(1/64-5/32)
5	Zickzack-Stich	3,5(9/64)	F-4(1/64-5/32)
6	Zickzack-Stich	5(13/64)	F-4(1/64-5/32)
7	Blindsaumstich	3(1/8)	F-2(1/64-5/64)
8	Muschelkantenstich	5(13/64)	F-3(1/64-1/8)
9	Elastikstich	5(13/64)	F-2,5(1/64-3/32)
10	Strech-Blindstich(dehnbar)	3(1/8)	F-1,5(1/64-1/16)
11	2-fach Trapezstich	5(13/64)	F-3(1/64-1/8)
12	Langettenstich	5(13/64)	F-1,5(1/64-1/16)
13	Blitzmuster-Stich	5(13/64)	F-1(1/64-3/64)
14	Perlstich	5(13/64)	F-1(1/64-3/64)
15	Hexenstich	5(13/64)	fest eingestellt;2,5 (3/32)
16	Pfeilspitzen-Stich	5(13/64)	fest eingestellt;2,5 (3/32)
17	Federstich	5(13/64)	fest eingestellt;2,5 (3/32)
18	schräg auslaufender(offener) Overlockstich	5(13/64)	fest eingestellt;2,5 (3/32)
19	Elastik-Overlockstich	5(13/64)	fest eingestellt;2,5 (3/32)
20	Dreifach-Zickzack-Strechstich	5(13/64)	fest eingestellt;2,5 (3/32)
21	Dreifach-Strechstich	0	fest eingestellt;2,5 (3/32)

Einstellung der Stichlänge

Abhängig davon, welche Stichart Sie eingestellt haben, kann es erforderlich sein, dass Sie zur Erzielung des jeweils bestmöglichen Nähergebnisses die Stichlänge entsprechend einstellen müssen.

• Die am Rändelrad des Stichlängenstellers ⑥ angebrachten Zahlen entsprechen der jeweiligen Stichlänge in Millimeter (mm), also BEDEUTET EIN HÖHERER ZAHLENWERT, DASS DER STICH LÄNGER WIRD.
• Bei der Stellung „0“ des Stichlängenstellers ⑥ erfolgt kein Nähgutvorschub. Diese Stellung wird beim Annähen der Knöpfe angewendet.
• Der mit „F“ gekennzeichnete Bereich wird für die Bildung von sogenannten Satin-Stichen (ganz eng gesetzten Zickzack-Stichen) genutzt. Satin-Stiche können zur Einfassung von Knopflöchern oder als Dekorationsstiche genutzt werden. Die jeweils im speziellen Fall benötigte Einstellung innerhalb des „F“-Bereiches hängt vom Material und dem verwendeten Nähgarn ab. Um die jeweils geeignete Einstellung zu finden, sollten Sie zunächst die Stich- und Stichlängeneinstellungen durch Probenähen auf einem entsprechenden Stoffrest und gleichzeitiges Beobachten des Vorschubverhaltens ausprobieren und bis zur Erzielung des gewünschten Ergebnisses variieren.

①. Stichlänge

②. Drehrichtung zur Stichlängenverkürzung

③. Drehrichtung zur Stichlängenvergrößerung

Rückwärtsnähen

• Um rückwärts zu nähen, drücken Sie den Nährichtungsumkehrschalter 15 bis zum Anschlag und halten Sie ihn bei gleichzeitiger sachter Betätigung des Fußpedals 29 gedrückt.
• Um wieder vorwärts zu nähen, beenden Sie den Druck auf den Nährichtungsumkehrschalter 15, woraufhin die Maschine sofort zum Vorwärtsnähen übergeht. Das Rückwärtsnähen wird angewendet, um insbesondere die Enden von Nähten zu sichern und zu verstärken.

Einfädeln des Garns und Vorbereitungen dazu

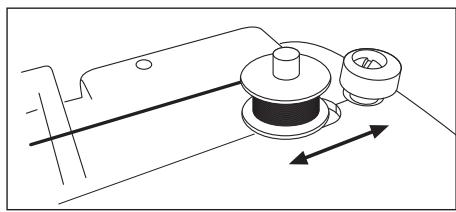

Spule belegen

1. Kippen Sie den Garnrollenträger 5 nach oben und setzen Sie dort eine Garnrolle auf. Sichern Sie diese mit einem Garnrollenhalter 31/32 in passender Größe.
2. Legen Sie eine Filzunterlage 35 auf die Spulerwelle 8 und dann eine leere Spule darüber.
3. Ziehen Sie den Faden durch die obere Fadenführung ①.
4. Wickeln Sie das lose Ende vom Garnfaden ein paar Umdrehungen im Uhrzeigersinn auf die leere Spule.
5. Wenn die ersten Garn-Wicklungen stramm auf der Spule sind, drücken Sie die Spule mit der Spulerwelle ⑧ gegen den Spulenanschlag ⑨.

1. Ziehen Sie das Handrad 10 rechts an der Maschine leicht nach außen heraus, um das Nähwerk vom Motor abzukoppeln.

1. Schalten Sie nun die Nähmaschine ein und treten auf das Fußpedal 29. Wenn die Spule voll ist, schneiden Sie den Faden durch.
2. Drücken Sie die Spulerwelle ⑧ wieder nach links und nehmen Sie die volle Spule ab.
3. Drücken Sie das Handrad 10 wieder hinein – sonst bleibt das Nähwerk vom Motor abgekoppelt.

Einsetzen der Spule

⚠️ Achtung

Ziehen Sie den Netzstecker 28 aus der Netzsteckdose! Das Gerät kann ansonsten versehentlich loslaufen.

1. Bringen Sie die Nadel durch Drehen des Handrades 10 (auf sich zu, entgegen dem Uhrzeigersinn) in die höchste mögliche Position und entlasten und heben Sie den Fuß mit dem Lüfterhebel 25.

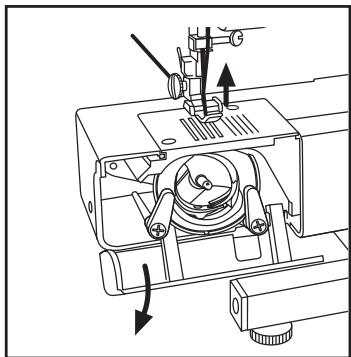

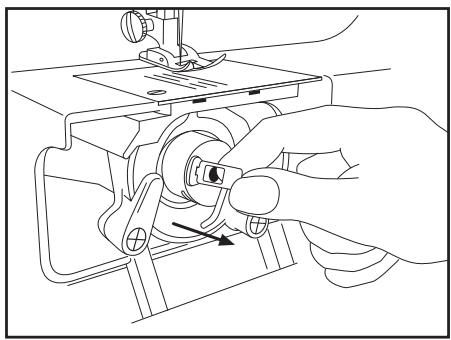

2. Verschaffen Sie sich Zugang zum Spulenkapselträger, indem Sie zunächst die Nähtischverlängerung ^20 in der bereits beschriebenen Weise entfernen. Öffnen Sie die Klappe des Nähtisches. Nehmen Sie die Spulenkapsel heraus, indem Sie ihre Lasche zu sich hin ziehen (klappen) und danach die gesamte Kapsel aus dem Kapselträger zu sich hin vom Spulendorn abziehen.

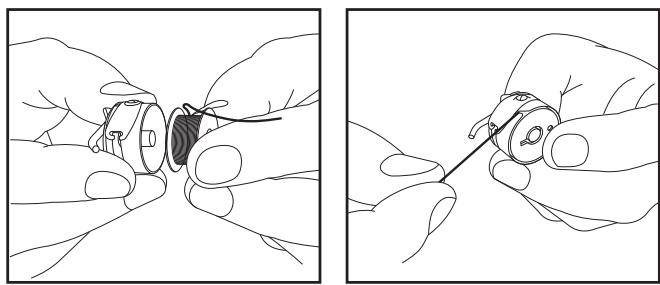

1. Wickeln Sie etwa 10 cm (4") des Garns von der einzusetzenden belegten Spule ab und setzen Sie die Spule in die Spulenkapsel ein. Halten Sie dabei die Spulenkapsel. Ziehen Sie den abgewickelten Fadenabschnitt zugleich nach unten und nach links in den Schlitz der Spulenkapsel, bis der Faden in das unter der Federzunge liegende Fadenauslaufauge hineinläuft.

1. Setzen Sie dann die Spulenkapsel in den Kapselträger ein, wobei Sie die Kapsel an der Lasche erfassen und diese dann loslassen. Der Finger 19 außen an der Spulenkapsel muss in die Kerbe 16 oben am Kapselträger eingreifen.

i Hinweis

Wenn Sie die Spulenkapsel nicht korrekt in den Kapselträger einsetzen, wird diese unmittelbar nach Nähbeginn herausfallen.

Einfädeln des Oberfadens

1. Heben Sie den Nähfuß 22 durch Betätigung des Lüfterhebels 25 an.
2. Bringen Sie die Nadel durch Drehen am Handrad 10 (entgegen dem Uhrzeigersinn) in die höchste mögliche Position.
3. Schieben Sie eine Rolle mit Garn auf den waagerecht liegenden Garnrollenträger ⑤ und drücken Sie dann einen der beiden mitgelieferten Garnrollenhalter ③1/③2 auf den Stift auf, so dass die Garnrolle in ihrer Position gehalten wird.

i Hinweis

Wählen Sie den Garnrollenhalter 31/32 entsprechend Form und Größe der verwendeten Garnrolle aus. Der Außendurchmesser des gewählten Garnrollenhalters 31/32 sollte etwas größer sein, als der Außendurchmesser der Wicklung auf der Garnrolle.

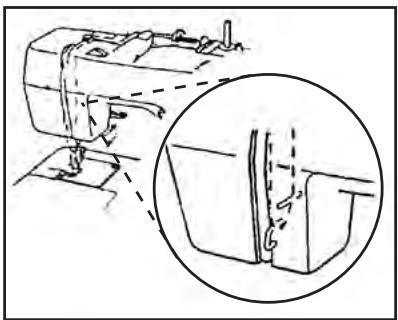

1. Führen Sie den von der Rolle abgezogenen Faden durch die Fadenführungen hindurch, wie auf der Abbildung und auf der Maschine dargestellt.

Stellen Sie sicher, dass der Faden von rechts nach links durch die Öse des Fadenanzughebels 27 gefädelt wird. Beim Einfädeln des Oberfadens in die Maschinennadel muss der Faden von vorn nach hinten eingefädelt werden und das Fadenende ist danach etwa 15 cm (6") über das Nadelöhr hinaus auszuziehen. Benutzen Sie zum Einfädeln die Einfädelhilfe 48. Stecken Sie die Schlaufe der Einfädelhilfe 48 von hinten durch das Nadelöhr. Fädeln Sie den Faden durch die Schlaufe und ziehen Sie vorsichtig die Einfädelhilfe 48 zurück. So wird der Faden automatisch durch das Nadelöhr gezogen.

Heraufholen des Unterfadens

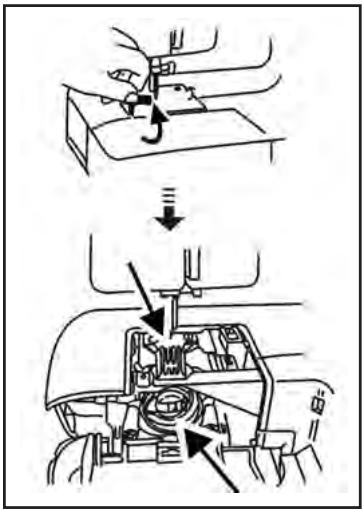

1. Bringen Sie den Nähfuß 22 und die Nadel in die höchste mögliche Position.
2. Erfassen Sie das Ende des Oberfadens mit der linken Hand und drehen Sie dann das Handrad 10 (entgegen dem Uhrzeigersinn), bis sich die Nadel einmal völlig hinab und dann wieder aufwärts bis in die höchste Position bewegt hat.

3. Normalerweise hat der Oberfaden den Unterfaden dann in einer Schlaufe „eingefangen“ und heraufgeholt. Ziehen Sie das Ende des Oberfadens zu sich hin und die Spule wird in einer großen Schlaufe Unterfaden freigeben.

4. Ziehen Sie etwa 15 cm (6") beider Fäden von Garnrolle bzw. Spule ab. Legen Sie den Oberfaden oben nach unten zwischen die Zehen des Nähfußes ② und ziehen Sie ihn dann in Richtung Maschinenrückseite. Legen Sie den Unterfaden, genauso wie den Oberfaden, nach schräg rechts hinten in Richtung Maschinenrückseite.

Nähen mit Zwillingsnadel

Ihre Maschine ist auch für das Nähen mit Zwillingsnadeln 41 ausgelegt, so dass jeweils mit zwei Oberfäden genäht werden kann. Diese beiden Oberfäden können dabei die gleiche oder – zu dekorativen Zwecken – auch unterschiedliche Farbe haben.

- Stellen Sie das Einstellrad Einzelnadel – Zwillingsnadel ④ auf das Symbol „Zwillingsnadel“.

Einsetzen der Zwillingsnadel 41

Das Einsetzen der Zwillingsnadel 41 erfolgt prinzipiell in gleicher Weise wie bei Einzelnadeln. Auch hier muss die abgeflachte Seite des Nadelkolbens nach hinten und die gerundete Seite des Kolbenquerschnitts nach vorne weisen.

Aufsetzen des zusätzlichen Garnrollenträgers

Setzen Sie den senkrechtstehenden Garnrollenträger in das auf der Maschinenoberseite in der Nähe des waagerechtliegenden Garnrollenträgers ⑤ befindliche Loch ⑦. Stecken Sie die zweite Garnrolle auf den senkrechtstehenden Garnrollenträger.

Einfädeln der Zwillingsnadel 41

Jede der beiden Nadelspitzen sollte separat eingefädelt werden.

1. Einfädeln in die rechte Nadelspitze

Verfahren Sie sinngemäß so wie beim Einfädeln von Einzelnadeln und nutzen Sie den Faden von der Garnrolle auf dem zusätzlichen Garnrollenträger 34. Fädeln Sie den Faden durch die rechte Fadenführung.

2. Einfädeln in die linke Nadelspitze

Fädeln Sie in die linke Nadelspitze in gleicher Weise ein wie in die rechte, führen Sie aber den Faden bevor Sie ihn in das Öhr der linken Nadelspitze einführen, durch die linke Fadenführung.

Unterfaden einsetzen

Die Spule des Unterfadens wird genauso wie bei der einfachen Nähnadel eingesetzt (siehe Kapitel „Einfädeln des Garns und Vorbereitungen dazu“).

Fadenspannung

Die Fadenspannung beeinflusst wesentlich die Qualität der gebildeten Stiche. Ein Wechsel des Garntyps oder das Nähen eines anderen Stoffes kann eine Neueinstellung der Fadenspannung erforderlich machen.

i Hinweis

Bevor Sie die eigentliche Näharbeit nähen, sollten Sie an einem Stoffrest gleicher Art einen Nähtest durchführen und die Fadenspannung erforderlichenfalls korrigieren, bis das Testergebnis zufriedenstellend ist.

Mögliche Fehleinstellungen der Fadenspannung und ihre Folgen:

Oberfadenspannung zu groß:

An der Stoffoberseite werden kleine Schlaufen sichtbar.

→ Vermindern Sie die Spannung des Oberfadens durch Drehen des Oberfadenspannungs-Steller ② auf eine kleinere Zahl.

Oberfadenspannung zu gering:

Auf der Stoffunterseite sind Schlaufen sichtbar.

→ Erhöhen Sie die Spannung des Oberfadens durch Drehen des Oberfadenspannungs-Steller ② auf eine größere Zahl.

Die Unterfadenspannung wurde fabrikseitig bereits so eingestellt, dass sie für den allgemeinen Gebrauch richtig ist. Daher ist für die meisten Nähaufgaben keine Veränderung der Einstellung erforderlich.

Beim Nähen mit dünnem Garn in dünnem Stoff kann es jedoch vorkommen, dass sich die richtige Abstimmung der Fadenspannungen mit der Verstellung der Oberfadenspannung allein nicht mehr herstellen lässt. Deshalb kann auch durch den Nutzer eine Einstellung der Unterfadenspannung vorgenommen werden, und zwar nach dem unten beschriebenen Verfahren.

Unterfadenspannung zu gering:

An der Stoffoberseite werden kleine Schlaufen sichtbar.

→ Vermindern Sie zunächst die (Ober-)Fadenspannung, indem Sie den Oberfadenspannungs-Steller ② durch Drehen auf einen kleinern Wert einstellen. Wenn auch danach das Nähergebnis noch nicht zufriedenstellend ist, selbst wenn die Oberfadenspannung auf dem kleinstmöglichen Wert steht, so verändern Sie die Unterfadenspannung an der Spule wie folgt.

Spule

Erhöhen Sie die Spannung des Unterfadens an der Spule, indem Sie mit einem kleinen Schraubendreher 43 die an der Andruckfeder der Spulenkapsel befindliche Schraube im Uhrzeigersinn drehen (siehe folgende Abbildnug). Dabei sollte jedoch nicht um mehr als eine ganze Umdrehung gedreht werden.
Denken Sie daran, die Schraube wieder in ihre ursprüngliche Position zurückzudrehen, bevor Sie die nächste Näharbeit beginnen!

Richtige Fadenspannung

Die richtige Fadenspannung ist wichtig, da sowohl eine zu hohe als auch eine zu niedrige Spannung zur Schwächung der Festigkeit der Naht führt und oft auch ein Welligkeit der Stoffoberfläche im Bereich der Naht zur Folge hat.

zu nähende Stoffe		Nadelgrößen	Garnstärke
sehr dünn	feine TrikotstoffeSpitzeFeinleinenSeideOrganzaChiffon	9	Baumwollgarn: 80Synthetik-Garnfeine, mercerisierte Baumwolle
leicht	VoileTaftSynthetik-StoffeSeideBatist	11	Baumwolle: 60 - 80Nähseide: „A”Synthetik-Garnmercerisiert: 50
mittelschwer	BaumwolleGinghamPopelinePercalePikeeSatinSamtleichte WollstoffeFein-CordAnzugstoffeLeinenMusselin	14(wie mit Maschi-ne ge-liefert)	Baumwolle: 50 - 60Nähseide: „A”Synthetik-Garnmercerisiert: 50 - 60
schwer	DenimGabardineTweedKordLeinwandSegeltuch	16	Baumwollgarn: 40 - 50Mercerisiert: „hochfest“
Gestricke	EinfachgewirkeDoppelgewirkeJerseyTrikotstoff	14(mit Trikot-spitze)	Baumwollumzwirntes Polyestergarn

i Hinweis

1. Wählen Sie die korrekte Nadelgröße und Fadenstärke nach vorheriger Tabelle!
2. Verwenden Sie in der Regel die gleiche Garnstärke für den Oberfaden (Garnrolle) und den Unterfaden (Spule)!

Geradstichen

Als Geradstiche gelten folgende Sticharten:

Stichart Nr.	Stichlänge
2 (mit Nadelposition links)	1 - 4
3 (mit Nadelposition mittig)
21 (Dreifach-Strechstich)	fest eingestellt auf 2,5

Beginnen des Nähens

1. Stellen Sie das Stellrädchen des Stichart-Wählers ⑫ so ein, dass die gewünschte Nummer im Stichartfenster ⑪ erscheint. Je nach gewünschter Geradstich-Art müssen Sie also das Rädchen auf 2, 3 oder 21 stellen.
2. Bringen Sie die Nadel in die höchste mögliche Position und heben Sie den Nähfuß 22 an.
3. Wenn noch nicht passiert: Holen Sie den Unterfaden hoch, indem Sie das Handrad 10 entgegen dem Uhrzeigersinn drehen und ziehen Sie den Ober- und Unterfaden zusammen hinter den Fuß.
4. Legen Sie den zu nähenden Stoff bzw. die zu vernähenden Stofflagen auf den Nähtisch so unter den angehobenen Nähfuß 22, dass die Nadel etwa 1 cm (3/8") von der Stoffkante über dem vorgesehenen Nahtanfang steht.
5. Senken Sie den Nähfuß 22 ab.
6. Um zur Sicherung des Nahtendes rückwärts zu nähen, drücken Sie den Nährichtungsumkehrschalter 15 bis zum Anschlag hinein und betätigen das Fußpedal 29 leicht. Rückwärtsnähen wird zum Verbinden zweier Nähte sowie zur Verstärkung benutzt.
7. Nach dem Rückwärtsnähen gehen Sie jeweils durch Loslassen des Nährichtungsumkehrschalter 15 bei gleichzeitiger kurzzeitiger Entlastung des Fußpedals 29 und dann wieder Niedertreten des Fußpedals 29 zum Vorwärtsnähen über.

Änderung der Nahtrichtung

1. Halten Sie die Maschine an der Stelle an, an welcher Sie Nahtrichtung ändern wollen, und zwar so, dass die Nadel in den Stoff einsticht.
2. Heben Sie den Nähfuß 22 an und richten Sie den Stoff in die neue Nährichtung aus, wobei Sie die eingestochene Nadel gewissermaßen als Drehpunkt nutzen.
3. Senken Sie den Nähfuß 22 wieder ab und nähen Sie in die neue Richtung.

Abschluss der Naht

Auch um am Ende der Naht die Fäden durch Vernähen zu sichern oder um die Naht nötigenfalls zu verstärken, wird das Rückwärtsnähen angewendet.

1. Nähen Sie zunächst im Vorwärts-Modus bis zum Ende der Naht und halten Sie die Maschine dort per Fußpedal 29 an.
2. Drücken Sie den Nährichtungsumkehrschalter 15 und betätigen Sie dann das Fußpedal 29 sacht, um etwa um 1 cm (3/8") von der Stoffkante bzw. vom Nahtende zurückzunähen.

Wegnehmen des Stückes von der Maschine

1. Halten Sie die Maschine an.
2. Bringen Sie die Nadel in die höchste mögliche Position.
3. Heben Sie den Nähfuß 22 an und ziehen Sie das Nähgut behutsam zur linken Seite hin heraus.
4. Schneiden Sie beide Fäden (Ober- und Unterfaden) mit Hilfe des Fadenabschneiders an der Rückseite der Fußstange durch.

i Hinweis

Der Fadenabschneider ist die Einkerbung an der Rückseite der Fußstange. Legen Sie den zu schneidenden Faden hinein, halten Sie ihn rechts und links von der Fußstange fest und ziehen Sie ihn nach unten.

1. Ziehen Sie, um die Maschine für die nächste Naht vorzubereiten, etwa 10 cm (4") von Ober- und Unterfaden durch die Zehen des Nähfußes 22 in Richtung Maschinenrückseite hin ab.

Randnähte und Stretch-Materialien

• Stichart Nr. 2 (einfache Geradnaht mit Nadelposition links) wird zum Nähen von Randnähten und zum Nähen leichter Stoffe verwendet.
• Stichart Nr. 21 (gerader Dreifach-Stretch-Stich) wird für Stretch-Materialien verwendet.

Nähen mit Zick-Zack-Strichen

Stichart Nr.	Stichlänge
4 (Stichbreite bei 1,5 mm (1/16"))	F-4
5 (Stichbreite bei 3,5 mm (9/64"))
6 (Stichbreite bei 5 mm (13/64"))

Zickzack-Stich

Stellen Sie am Stellrädchen des Stichart-Wählers 12 die Stichart-Nummer gemäß der gewünschten Stichbreite des Zickzackstichs ein. Stellen Sie dann am Stichlängensteller 6 die Stichlänge ein.

Es ist ratsam, jeweils am Anfang und Ende einer Zickzack-Naht einige Stiche im Geradstich zu nähen.

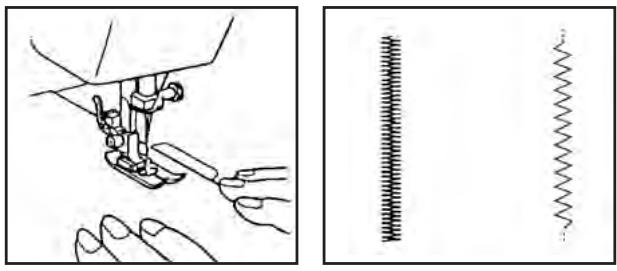

Satinstich

Der Satinstich (ein enger Zickzackstich, also mit sehr kurzer Stichlänge) wird gebildet, wenn die Stichlänge am Stichlängensteller ⑥ im Bereich „F“ eingestellt wird. Der Satinstich kann zur Herstellung von Knopflöchern sowie für dekorative Zwecke eingesetzt werden. Die Stichbreite ergibt sich auch hier aus der gewählten Stichart bzw. Stichartnummer des jeweils zugrundeliegenden Zickzack-Stiches. Wählen Sie deshalb zuerst die Stichart-Nummer gemäß der gewünschten Breite aus und stellen Sie dann die Stichlänge am Stichlängensteller ⑥ auf den Bereich „F“.

Stichart Nr.	Stichlänge
7 (Blindsaum-Stich)	F-2
10 (Stretch-Blindstich)	F-1,5

Der Blindsaumstich wird verwendet, um Kanten von Näharbeiten, z. B. die Unterkanten von Hosenbeinen, so zu versäubern, dass die Naht auf der Sichtseite nicht sichtbar ist.

Verwenden Sie den Blindsaumstich (Stichart-Nr. 7) für beliebige nicht-elastische Stoffe und den Stretch-Blindstich (Nr. 10) für Elastik-Materialien. Verwenden Sie den Blindsaumfuß 49.

1. Beide Garne sollten die gleiche Farbe wie der Stoff haben.

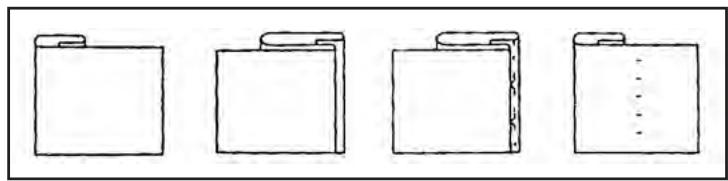

2. Falten Sie den Stoff bis zum gewünschten Nahtverlauf wie dargestellt. Schlagen Sie den Stoff dann vom Rand her zurück, wobei zwischen der bereits eingeschlagenen Stoffkante und der Rückschlag-Faltung (Bruch) eine etwa 6 mm (1/4") breite Überlappung verbleiben soll.

1. Stellen Sie den Stichart-Wähler ⑫ auf Nr. 7 bzw. Nr. 10.
2. Nähen Sie nun genau über die Rückschlag-Falte.
3. Nachdem Sie nun den zurückgeschlagenen Stoff wieder umgelegt haben, ist die Naht kaum sichtbar – typisch für den Blindsaum.

i Hinweis

Der Stretch-Blindstich ist insbesondere für elastische Materialien geeignet.

Nähen mit Muschelkantenstrich

Stichart Nr.	Stichlänge
8 (Muschelkantenstich)	F-3

Der Muschelkantenstich kann verwendet werden, um eine spitzenartig gewellte bzw. aus kleinen Bögen bestehende Kante an einem verhältnismäßig leichten Stoff zu nähen.

1. Stellen Sie den Stichart-Wähler ⑫ auf Position 8 ein.
2. Nähen Sie den Stoff in diagonaler Ausrichtung und richten Sie ihn unter dem Nähfuß 22 so aus, dass die geraden Abschnitte des Stichbildes auf der Saumkante und die zickzackartigen Abschnitte ein wenig über die gelegte Bruchkante hinaus ins Leere genäht werden.
3. Diese Stichart erfordert eine straffere Fadenspannung des Oberfadens als sonst üblich.
4. Nähen Sie mit niedriger Nähgeschwindigkeit.

Stichart Nr.	Stichlänge
9 (Elastik-Stich)	F-2,5

Der Elastik-Stich kann für drei Einsatzbereiche genutzt werden: das Ausbessern („Stopfen“), das Aufnähen von Elastik-Band (Gummilitze) sowie für das Stoß-an-Stoß-Verbinden von Stoffteilen miteinander. Alle drei Einsatzbereiche werden im Folgenden näher erklärt.

Stellen Sie in allen Fällen den Stichart-Wähler 12 auf die Nummer 9.

Stopfen

1. Stellen Sie den Stichlängensteller ⑥ auf einen Wert zwischen „F“ und 2,5 ein.
2. Hinterlegen Sie den auszubessernden Riss/„Dreangel“ rückseitig mit einem verstärkenden Stoffstück geeigneter Art und Größe.
3. Übernähen Sie im Elastikstich die schadhafte Stelle, wobei Sie deren Verlauf (Rissen) folgen.

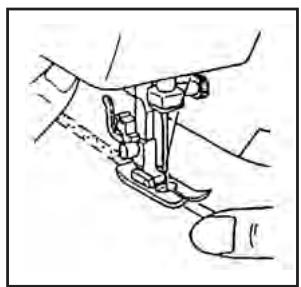

Aufnähen von Elastikband (Gummilitze)

1. Legen Sie das Elastikband auf den Stoff auf.
2. Dehnen Sie während des Aufnähens das Band durch beidhändigen Zug nach vorn einerseits und hinter den Nähfuß 22 andererseits.

Stoß-an-Stoß-Vernähen von Stoffteilen

Der Elastik-Stich kann verwendet werden, zwei Stoffteile Stoß an Stoß miteinander zu verbinden und ist besonders zweckmäßig beim Vernähen von gewirkten und gestrickten Materialien. Wenn Sie farblosen Nylon-faden verwenden, so ist die Naht kaum sichtbar. Je nach den Eigenschaften des Stoffes an den Zuschnitt-Kanten können Sie offenkantig arbeiten oder sollten mit Einschlag nähen.

1. Lassen Sie die zu verbindenden Stoffkanten der beiden Teile aneinanderstoßen und positionieren Sie die Stoßkante mittig unter dem Nähfuß 22.
2. Vernähen Sie beide Teile unter Nutzung des Elastik-Stiches miteinander, wobei Sie stets darauf achten, dass die beiden Stoffkanten bzw. Einschlagbrüche dicht zusammen bleiben, ohne sich zu überlappen.

Zweifach-Trapezstich

Stichart Nr.	Stichlänge
11 (2-fach-Trapezstich)	F-3

Diese Stichart wird verwendet, um zwei Stoffstücke miteinander zu verbinden, wenn keine besonders hohen Anforderungen an die Elastizität der Naht gestellt werden, z. B. bei der Anfertigung von Patchworkarbeiten. Stellen Sie den Stichart-Wähler 12 auf Nummer 11.

Langettenstich

Stichart Nr.	Stichlänge
12 (Langettenstich)	F-1,5

Ihre Maschine kann automatisch einen Langettenstich erzeugen, der als dekorative Kantengestaltung verwendet werden kann.

1. Stellen Sie den Stichart-Wähler ⑫ auf Nummer 12.
2. Nähen Sie den Langettenstich dicht an der Materialkante entlang.
3. Wenn Sie es wünschen, können Sie nach dem Nähen die Kante entlang der Außenbögen der genähten Zünglein-Muster beschneiden. Achten Sie darauf, dass Sie dabei das Garn nicht durchtrennen.

Weitere Dekostiche

Stichart Nr.	Stichlänge
13 (Blitzmuster-Stich)	F-1
14 (Perlstich)

Beide Sticharten können zur Herstellung von (Rand-)Ziernähten sowie zum Smoking verwendet werden. Stellen Sie den Stichart-Wähler 12 auf Nummer 13 bzw. 14.

Hexenstich

Stichart Nr.	Stichlänge
15 (Hexenstich)	werkseitig fest eingestellt auf 2,5

Dieser Stich wird verwendet, wenn zwei Stoffteile miteinander verbunden werden sollen, wobei zwischen ihren Kanten bzw. Kanteneinschlägen ein gewisser Zwischenraum verbleiben soll.

i Hinweis

Verwenden Sie für Ober- und Unterfaden dickere Garne als gewöhnlich.

1. Schlagen Sie die Kanten der beiden zu verbindenden Stoffteile jeweils zu einem schmalen Saum ein und heften Sie die Teile mit einem Zwischenraum von wenigen Millimetern auf ein Stück dünnen Papiers.
2. Stellen Sie den Stichart-Wähler 12 auf Nummer 15.
3. Nähen Sie entlang der Fuge, wobei Sie bei Nahtbeginn am überstehenden Ober- und Unterfaden leicht ziehen, um die ordnungsgemäße Bildung der ersten Stiche zu unterstützen.

1. Entfernen Sie nach dem Nähen die Heftung und das angeheftete Papier und schließen Sie die jeweilige Naht durch das Verknoten der beiden Fäden am Anfang bzw. Ende der Naht, jeweils auf der Unterseite, ab.

Einfassen von Stoffkanten

Stichart Nr.	Stichlänge
16 (Pfeilspitzenstich)	werkseitig fest eingestellt auf 2,5
18 (schräg auslaufender (offener) Overlockstich)
19 (elastischer Overlockstich)

Diese Stiche werden verwendet, um offenkantige Stoffstücke zu umsäumen und ihre Kanten somit in einem Arbeitsgang fertigzustellen. Der Pfeilspitzen-Stich ist ideal für das offenkantige Umnähen beispielsweise einer Decke, wohingegen der Elastik-Overlockstich und der schräg auslaufende Overlockstich besonders für das Umnähen dehnbarer Materialien geeignet sind.

1. Stellen Sie den Stichart-Wähler ⑫ auf 16, 18 bzw. 19.

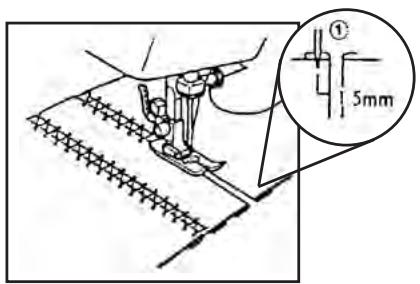

2. Legen Sie den Stoff so unter den Nähfuß ②, dass die Nahtlinie (also die Pfeilspitzen des dann gebildeten Nahtmusters) etwa 3 mm (1/8") links von der Mitte des Nähfußes ② liegen. Diese Stichart wird am wirksamsten eingesetzt, wenn diese Nahtlinie etwa 6 mm (1/4") von der offenen Stoffkante entfernt liegt, weil dann der jeweils nach rechts ausgreifende Teil der Stichbewegung (rechte Zickzack-Spitzen) ziemlich genau die offene Stoffkante umfassen und vor dem Ausfransen sichern kann.

1. Sollte dieser Abstand zwischen Nahtlinie (Pfeilspitzen) und Kante größer geraten sein, so beschneiden Sie nach dem Nähen den Stoff rechts des Nahtbildes.

Stichart Nr.	Stichlänge
17 (Federstich)	werkseitig fest eingestellt auf 2,5

Verwenden Sie den Federstich als dekorativen Randstich oder zur Umsäumung von Decken, Tischdecken und Vorhängen oder aber für Stickarbeiten.

1. Stellen Sie den Stichart-Wähler ⑫ auf 17.
2. Legen Sie den Stoff mit der Gutseite nach oben auf den Nähtisch der Maschine und nähen Sie 1 cm (3/8") von der Stoffkante entfernt und parallel zu ihr.
3. Beschneiden Sie den Stoff an dieser Kante nach dem Nähen dicht neben dem Nahtbild.

Neben der dekorativen Wirkung verhindert der Federstich ein Ausfransen der Stoffkante.

Nähen mit Dreifach-Zickzack-Strechstich

Stichart Nr.	Stichlänge
20 (Dreifach-Zickzack-Stretchstich)	werkseitig fest eingestellt auf 2,5

Diese Stichart kann verwendet werden, um schwerere Stretch-Materialien zu nähen, wenn immer ein Stich mit Zickzack-Grundmuster zweckmäßig ist. Er kann auch als dekorativer Randstich genutzt werden.

• Stellen Sie den Stichart-Wähler 12 auf 20.

Knopflochanfertigung

Stichart Nr.	Stichlänge/mm	Nähfuß
1 (Knopflochstich)	F-1,5	Knopflochfuß

i Hinweis

1. Es ist ratsam, die Anfertigung von Knopflöchern an einem Stoffrest zu üben, bevor man sich an ein Kleidungsstück heranwagt.
2. Wollen Sie Knopflöcher in weiche und nachgiebige Materialien einarbeiten, so hinterlegen Sie den Stoff unterseitig mit einem stabilisierenden Material.

Bei entsprechender Übung und geeigneter Einstellung der Maschine ist die automatische Knopflochanfertigung in einem Arbeitsgang eine einfache Methode, die zuverlässige Ergebnisse liefert.

1. Markieren Sie mit Schneiderkreide die Position des Knopfloches auf dem Stoff.
2. Bringen Sie den Knopfloch-Nähfuß 38 an (siehe Kapitel „Wechsel des Nähfußes“) und stellen Sie den Stichart-Wähler 12 auf 1.

3. Holen Sie den Unterfaden herauf.

4. Senken Sie den Nähfuß ab, so dass die Markierungen auf dem Knopfloch-Fuß 38, wie in folgender Abbildung dargestellt, mit der Kreidemarkierung auf dem Stoff fluchten. Zuerst wird der vordere Abschlussriegel des Knopfloches genäht.

1. Öffnen Sie die Knopflehre am Knopfloch-Fuß 38 und legen Sie den zum jeweiligen Knopfloch gehörenden Knopf zwischen den Backen ein.

1. Ziehen Sie den Knopfloch-Hebel 23 herunter und drücken Sie ihn leicht nach hinten dargestellt.

1. Starten Sie die Maschine, während Sie den Oberfaden vorsichtig festhalten.
2. Die automatische Anfertigung des Knopfloches erfolgt in der Reihenfolge der in der folgenden Abbildung dargestellten Schritte 1 bis 4.

1. Halten Sie die Maschine an, wenn beide seitlichen Raupen und beide Abschlussriegel des Knopfloches genäht sind.

Sicherung der Einfassung und Aufschneiden des Knopfloches

1. Drehen Sie, um die Einfassung des Knopfloches zu sichern, das Material nach Anheben des Nähfußes 22 auf dem Nähtisch der Maschine um 90° entgegen dem Uhrzeigersinn und senken Sie den Knopfloch-Fuß 38 wieder ab. Nähen Sie nun mit Geradstichen (Stichart Nr. 3) bis zum Ende des vorderen Abschlussriegels des Knopfloches.
2. Entnehmen Sie die Arbeit von der Maschine. Es ist ratsam, Stecknadeln quer an beiden Enden des Knopfloches einzustechen, zum Schutz gegen Durchtrennen der Stiche.

1. Schneiden Sie mit dem Auftrenner 46 durch den Stoff eine Öffnung in der Mitte zwischen beiden seitlichen Knopfloch-Raupen. Gehen Sie sorgfältig vor, um nicht Stiche selbst aufzuschneiden.

Feinabstimmung beim Knopflochnähen

Falls die auf beiden Seiten des Knopfloches genähten Raupen nicht gleichmäßig erscheinen, kann eine Feinabstimmung nach folgender Methode vorgenommen werden:

1. Stellen Sie den Stichart-Wähler ^12 auf „F“ und nähen Sie zum Test die linke Raupe des Knopfloches auf einen Stoffrest des gleichen Materials. Beobachten Sie dabei den Materialvorschub.

2. Wenn die genähte linke Knopflochraupe zu grob ist oder zu fein, so verändern Sie den Vorschub entsprechend mit dem Stichlängensteller 6.

①. - linke Raupe
②. - Stichlänge
③. - kürzer
④. - länger
⑤. - Ergebnis

1. Wenn Sie im Nähtest einen zu befriedigenden Ergebnissen führenden Vorschub für die linke Raupe erhalten haben, so nähen Sie dann eine rechte Raupe und beobachten Sie erneut den Vorschub.
2. Ist die Raupe auf der rechten Seite zu fein oder zu grob im Vergleich zur linken Raupe, so verstellen Sie die Knopfloch-Feinabstimmungsschraube an der Rückseite des Maschinengehäuses wie im folgenden beschrieben:

Wenn die Raupe auf der rechten Seite zu grob ist, so drehen Sie die Schraube mittels des mitgelieferten großen Schraubendrehers ⑫ in die mit „-“ markierte Richtung; wenn die rechte Raupe zu fein ist, so drehen Sie sie mit dem Schraubendreher ⑫ in die mit „+“ markierte Richtung.

Durch die beschriebene Abstimmungsmethode ist es möglich, ein gleichmäßiges Erscheinungsbild beider Raupen herbeizuführen.

⑥. - Stichlängen-Stellrädchen
⑦. – Feinabstimmungsschraube für Knopflochnähen
⑧. – Rechte Raupe des Knopfloches
⑨. - Ergebnis

Stichart Nr.	Stichlänge	Nähfuß	Sonstiges
4, 5 oder 6	beliebig	Knopflochfuß	Stopfplatte

1. Messen Sie den Abstand zwischen den Fadenlöchern des Knopfes und wählen Sie mittels Stichart-Wähler ⑫ die geeignete Stichart gemäß folgender Tabelle:

Lochabstand des Knopfes	Stichart Nr.
1,5 mm (1/16")	4
3,5 mm (6/64")	5
5 mm (13/64")	6

1. Tauschen Sie den Nähfuß 22 gegen den Fuß für Knopfannähen 39 aus (siehe Kapitel „Wechsel des Nähfußes“).
2. Plazieren Sie die Stopfplatte ③ auf der Stichplatte ② der Maschine. Die seitlichen Stifte an der Stopfplatte ③ müssen in die Löcher in der Stichplatte ② einrasten.
3. Legen Sie den anzunähenden Knopf zwischen Fuß 39 und Stoff und überprüfen Sie, ob die Nadel in das linke Fadenloch des Knopfes einsticht, ohne auf der Fläche des Knopfes aufzuschlagen. Ist dies nicht gewährleistet, so gehen Sie zurück zu Schritt 1.

1. Nähen Sie etwa 10 Stiche bei niedriger Nähgeschwindigkeit.
2. Entfernen Sie das Material aus der Maschine. Durchtrennen Sie Ober- und Unterfaden, und verknoten Sie beide Fäden auf der Unterseite miteinander.

Einnähen von Reißverschlüssen

Stichart Nr.	Stichlänge/mm	Nähfuß
3	2-3	Reißverschluss-Fuß

Der Reißverschlussfuß 37 wird verwendet, um verschiedene Arten von Reißverschlüssen einzunähen und kann unkompliziert auf der rechten bzw. linken Seite der Nadel positioniert werden.

Wenn Sie die rechte Seite des Reißverschlusses einnähen wollen, so befestigen Sie den Fuß-Schaft am linken Teil des Befestigungsstiftes am Reißverschlussfuß; wenn Sie die linke Seite des Reißverschlusses einnähen wollen, so befestigen Sie den Schaft am rechten Teil des Befestigungsstiftes.

1. Stellen Sie den Stichart-Wähler ⑫ auf 3 und die Stichlänge am Stichlängensteller ⑥ auf einen Wert zwischen 2 und 3 ein.
2. Senken Sie den Nähfuß 22 mittels Lüfterhebel 25 ab und lassen Sie den Schaft am rechten bzw. linken Teil des Befestigungsstiftes am Reißverschlussfuß 37 einschnappen.
3. Schlagen Sie die Materialkante am einzunähenden Reißverschluss 2 cm (3/4") nach unten ein und legen Sie den Reißverschluss von unten dagegen.

4. Senken Sie die Nadel je nachdem in die rechte oder linke Aussparung für die Nadel im Reißverschlussfuß 37.

5. Nähen Sie mit dem jeweils entsprechend befestigten Reißverschlussfuß auf beiden Seiten jeweils von der Unterkante des Reißverschluss-Trägerbandes bis zur Oberkante. Die Nadel sollte also stets auf der der Zähnchenreihe bzw. -spirale zugewandten Seite des Fußes einstechen, um bestmögliche Ergebnisse zu erzielen.

6. Um zum Nähen der jeweils gegenüberliegenden Reißverschlusshälfte übergehen zu können, lösen Sie nach dem Nähen der einen Seite den Reißverschlussfuß ③7 durch Betätigung des an der Rückseite des Schaftes befindlichen Hebels vom Fußschaft. Befestigen Sie ihn entsprechend seitlich versetzt über den anderen Teil des Befestigungsstiftes am Schaft und nähen Sie mit der anderen Kerbe weiter.

Anreihen

Stichart Nr.	Stichlänge
3	4

1. Stellen Sie den Stichart-Wähler ⑫ auf 3.
2. Vermindern Sie die Oberfadenspannung (auf etwa 2), so dass beim Nähen der Unterfaden grundsätzlich auf der Unterseite verbleibt und nicht an den Verschlingungen vom Oberfaden in den Stoff eingezogen wird, wie dies normalerweise beim Nähen angestrebt wird, der Unterfaden also hier nahezu geradlinig an der Stoffunterseite verläuft.
3. Nähen Sie eine einfache oder auch mehrere parallele Geradstich-Nähte.
4. Ziehen Sie an diesen Fadenlängen des Unterfadens in Richtung des Nahtverlaufes, um den Stoff längs der Naht anzureihen.

Stopfen durch Ausnähen

Stichart Nr.	Stichlänge	Sonstiges
3	beliebig	Stopfplatte

1. Plazieren Sie die Stopfplatte 33 auf der Stichplatte 21 der Maschine. Die seitlichen Stifte an der Stopfplatte 33 müssen in die Löcher in der Stichplatte 21 einrasten.

1. Stellen Sie den Stichart-Wähler ⑫ auf 3.
2. Legen Sie die auszubessernde Stelle und darunter ein Stück verstärkendes Material unter den Nähfuß 22.
3. Senken Sie den Nähfuß 22 mittels Lüfterhebel 25 ab.
4. Beginnen Sie an einem Rand des Schadens mit dem Nähen und führen Sie behutsam das Stück mit der Hand vor und zurück, um die Arbeit des durch die aufgesetzte Stopfplatte nicht wirksamen Transporteurs zu ersetzen.
5. Wiederholen Sie die Vor- und Rückbewegung mit ein wenig seitlichem Versatz bei jeweils paralleler Nahtführung, bis die schadhafte Stelle insgesamt mit Stichen gefüllt ist.

Applikationen

Stichart Nr.	Stichlänge
4, 5 oder 6	F-2

Eine Applikation wird erzeugt, indem ein in eine bestimmte Form geschnittenes farblich oder/und in der Struktur kontrastierendes Stoffstück auf ein Kleidungsstück oder eine andere Nährarbeit zu dekorativen Zwecken aufgenäht wird.

1. Heften Sie das zu applizierende Stück mit dem gewünschten Umriss per Hand auf die vorgesehene Stelle.
2. Umnähen Sie sorgfältig und behutsam die Kante des zu applizierenden Stückes mittels Zickzack-Stich (Stichart Nr. 4, 5 oder 6) bei geringer Stichlänge.
3. Beschneiden Sie erforderlichenfalls das applizierte Stück außerhalb der Umrissnaht.
4. Entfernen Sie gegebenenfalls die Heftung durch Ziehen des Heftgarns.

i Hinweis

Setzen Sie einige Geradstiche am Anfang und Ende der Umrissnaht, um diese zu sichern und zu verstärken.

Monogramm und Motivstickerei

Stichart Nr.	Stichlänge	Nähfuß	Sonstiges
4, 5 oder 6	beliebig	ohne	Stopfplatte

Vorbereitungen zur Monogramm- und Motivstickerei

1. Setzen Sie die Stopfplatte ③3 auf die Stichplatte ②1.
2. Stellen Sie den Stichart-Wähler ⑫ auf die passende Zickzack-Stichart.
3. Zeichnen Sie das Monogramm (bei Monogrammstickerei) bzw. das Motiv (Motivstickerei) auf die Stoffoberfläche.
4. Spannen Sie den Stoff so straff wie möglich zwischen den Ringen eines Stickrahmens, und zwar so, dass die Stoffunterseite über die untere Kante des Innenringes läuft.
5. Positionieren Sie die Arbeit unter der Maschinennadel und senken Sie die Fußstange mit dem Lüfterhebel 25 ab.
6. Holen Sie an der Stelle, an der Sie mit dem Sticken beginnen möchten, den Unterfaden durch den Stoff hindurch hoch, indem Sie das Handrad 10 mit der Hand entgegen dem Uhrzeigersinn drehen und machen Sie dann ein Paar Stiche zur Fixierung der Fäden.
7. Erfassen Sie den Stickrahmen mit den Daumen und Zeigefingern beider Hände, während Sie mit den Mittel- und Ringfingern beider Hände den Stoff im Rahmen niederdrücken und mit den kleinen Fingern den Rahmen außen führen.

1. Nähen Sie unter langsamer und gleichförmiger Bewegung des Rahmens entlang des Monogramm-Schriftzuges diesen aus.
2. Sichern Sie die Ausnähung bzw. Stickerei am Ende des letzten Buchstabens mit einigen Geradstichen und entnehmen Sie die Arbeit in gewohnter Weise von der Maschine.

Motivstickerei

1. Nähen Sie zunächst die Kontur des Motivs unter entsprechender Bewegung des Stickrahmens nach.
2. Füllen Sie das Motiv von der Kontur her nach innen und jeweils wieder zurück aus, bis die Kontur vollständig ausgenäht bzw. gestickt ist. Setzen Sie die Stiche dicht aneinander.

i Hinweis

Ein längerer Stich entsteht bei schnellerer Bewegung des Stickrahmens, ein kürzerer bei langsamerer Bewegung.

1. Sichern Sie die Füll-Stiche am Ende der Arbeit mit einigen Geradstichen.

Glühlampe wechseln

⚠️ Achtung

Ziehen Sie den Netzstecker 28 aus der Netzsteckdose! Gefahr eines elektrischen Schlages.

1. Lösen Sie die Schraube der Stirnseitenabdeckung 26 mit dem Schraubendreher 43 wie dargestellt.
2. Ziehen Sie die Stirnseitenabdeckung 26 von der Maschine ab.
3. Ersetzen Sie die Glühlampe der Nähbereichsbeleuchtung.
4. Setzen Sie die Stirnseitenabdeckung 26 wieder auf und ziehen Sie die Schraube wieder fest.

Ziehen Sie den Netzstecker 28 aus der Netzsteckdose! Gefahr eines elektrischen Schlages.

1. Lösen Sie die Schraube an der Stirnseitenabdeckung 26 und nehmen Sie die Stirnseitenabdeckung 26 ab.

2. Bringen Sie 2 bis 3 Tropfen Nähmaschinenöl 45 an alle in der Abbildung bezeichneten Punkte.

1. Setzen Sie die Stirnseitenabdeckung 26 wieder auf und stecken Sie den Netzstecker 28 in die Netzsteckdose.
2. Setzen Sie nach dem Ölen die Maschine ohne eingefädelten Faden für kurze Zeit in schnellen Betrieb, um das Öl zu verteilen.
3. Ziehen Sie den Netzstecker 28 aus der Netzsteckdose und nehmen Sie nochmals die Stirnseitenabdeckung 26 ab.
4. Wischen Sie überschüssiges Öl ab.
5. Setzen Sie die Stirnseitenabdeckung 26 wieder auf und ziehen Sie die Schraube fest.

i Hinweis

Wenn die Maschine mehr als eine Stunde täglich benutzt wird, so sollte sie einmal wöchentlich geölt werden. Wird die Maschine noch häufiger benutzt, so ölen Sie sie täglich.

Reinigen

Demontage des Greifers

1. Bringen Sie die Nadel in die höchste mögliche Position und bauen Sie sie am besten aus.
2. Öffnen Sie die Klappe am Nähtisch.
3. Nehmen Sie die Spulenkapsel durch Öffnen (Aufklappen) ihrer Lasche und anschließendes Abziehen vom Spulenträgerdorn des Spulenkapselträgers heraus.

1. Drücken Sie die beiden Sperrklinken 18 vom Rückhaltering 17 weg nach außen und nehmen Sie den dadurch freigegebenen Rückhaltering 17 heraus.

2. Nehmen Sie die Greifer heraus, indem Sie ihn an dem in seiner Mitte befindlichen Spulendorn erfassen und herausziehen.

Bei abgesenkter Nadel ist ein Ausbau des Greifers unmöglich.

Reinigung des Spulenkapselträgers mit der Greiferbahn

1. Entfernen Sie mit dem Pinsel 46 sämtliche angesammelten Fusseln und Fadenreste vom Rückhaltering 17, vom Greifer, dem Greifermitnehmer und aus dem Spulenkapselträger mit der Greiferbahn.
2. Zur Reinigung der eigentlichen Greiferbahn von Fusseln durch Abwischen sollte ein mit Feinmechanik- bzw. Nähmaschinenöl getränktes fusselfreies Läppchen verwendet werden.
3. Reinigen Sie den ausgebauten Greifer genauso.
4. Bauen Sie die Teile wieder zusammen, indem Sie zunächst Greifer und Rückhaltering 17 wieder in den Spulenkapselträger einsetzen und dann die Sperrklinken 18 wieder in ihre ursprüngliche Position zurückdrehen, so dass diese den Rückhaltering 17 in seiner Position festhalten.

Reinigung der Mitnehmer des Transporteurs auf der Stichplatte

1. Bauen Sie die Stichplatte 21 aus, wobei Sie den Stichplattenöffner 47 verwenden, um die Befestigungsschrauben herauszudrehen.
2. Reinigen Sie die Mitnehmerzähne des Transporteurs und die Außenseite des Spulenkapselträgers mit dem Pinsel 46.

Aufbewahren

• Wenn Sie die Nähmaschine nicht benutzen, ziehen Sie den Netzstecker 28 aus der Netzsteckdose.
• Stülpen Sie die Schutzhülle 44 über die Nähmaschine, um diese vor Staub zu schützen.
• Bewahren Sie die Nähmaschine an einem trockenem Ort auf.

Technische Daten

Nennspannung:	220 - 230 V ~ 50 Hz
Nennleistung:	85 W (Leuchte: 15 W, Motor: 70 W)
Leuchtmittel:	E14, 15 W
Schutzklasse:	II ☐

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Garantie & Service

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

DE Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

D-47623 Kevelaer

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz

ggf. abweichende Preise aus dem Mobilfunk)

Fax: [phone]

e-mail: [e-mail]

AT Kompernaß Service Österreich Rittenschober KG

Gmundner Strasse 10

A-4816 Gschwandt

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Sobald Sie sich mit Problemen beim Nähen konfrontiert sehen, sollten Sie zunächst im jeweiligen Abschnitt der Bedienungsanleitung nachschlagen, der Ihnen denjenigen Arbeitsvorgang, bei welchem Sie Probleme mit der Maschine haben, ausführlich erläutert. Dort sollten Sie sich vergewissern, dass Sie die Maschine richtig bedient und ordnungsgemäß verwendet haben. Lässt sich ein Problem dadurch nicht vermeiden bzw. beheben, so kann Ihnen das folgende Schema eine Hilfe bei der Erkennung von Bedien-, Installations- und Maschinenfehlern sowie bei der Fehlerbehebung sein.

Lassen sich die Schwierigkeiten auch dann nicht beheben, so nehmen Sie Verbindung zum nächstgelegenen Nähmaschinenspezialisten auf.

Problem	Ursache	Lösung
Oberfaden reißt	Oberfaden nicht richtig eingesetzt.Oberfadenspannung zu straff.Oberfaden „verfilzt“ (verschläuft).Garnrolle falsch ein-/aufgesetzt.Nadel verbogen/stumpf.Ungeeignete Kombination Nadelgröße-Garnstärke.	Fädeln Sie den Oberfaden richtig ein!Lösen Sie die Oberfadenspannung etwas!Fädeln Sie den Oberfaden nocheinmal ein!Setzen Sie die Garnrolle nocheinmal ein!Wechseln Sie die Nadel!Kontrollieren Sie die Kombination Nadelgröße-Garnstärke!
Unterfaden reißt	Oberfaden „verfilzt“ (verschläuft).Fadenverlauf an Spule im Greifer falsch.Unterfadenspannung zu straff.Unterfaden nicht richtig eingelegt.	Fädeln Sie den Oberfaden nocheinmal ein!Setzen Sie die Spule nocheinmal richtig ein!Lösen Sie etwas die Unterfadenspannung!Setzen Sie den Unterfaden nocheinmal richtig ein!
Stiche werden ausgelassen	Nadel falsch eingesetzt.Ungeeignete Kombination Nadelgröße-Garnstärke.Staub haftet der Stichplatte2 auf Unterseite an.Faden falsch eingelegt/eingefädelt.	Setzen Sie die Nadel richtig ein!Kontrollieren Sie die Kombination Nadelgröße-Garnstärke!Reinigen Sie die Nähmaschine!Fädeln Sie den Faden richtig ein!
Schlaufen im Nahtbild	Abstimmung der Fadenspannung falsch.	Stimmen Sie die Fadenspannung richtig ab!
Stoff im Nahtbereich wellig	Fadenspannung auf der welligen Seite zu straff.Fadenverlauf an Maschine falsch.Ungeeignete Nadel wird verwendet.Ungeeignete Kombination Nadelgröße-Garnstärke.	Stimmen Sie die Fadenspannung richtig ab!Kontrollieren Sie den Fadenverlauf und fädeln Sie den Faden richtig ein!Benutzen Sie die passende Nadel!Kontrollieren Sie die Kombination Nadelgröße-Garnstärke!
Vorschub des Stoffes nicht ordnungsgemäß	Stichlängensteller3 auf „kein Vorschub“ eingestellt.Ungeeignete Kombination Nadelgröße-Garnstärke.Faden ist verfilzt (verschläuft).Stopfplatte ist auf Stichplatte2 aufgesetzt.	Stellen Sie den Stichlängensteller3 auf den gewünschte Stichlänge (Vorschub)!kontrollieren Sie die Kombination Nadelgröße-Garnstärke!Fädeln Sie den Oberfaden nocheinmal ein!Nehmen Sie die Stopfplatte ab!
Nadel bricht wiederholt	Nadel falsch eingesetzt.Ungeeignete Kombination Nadelgröße-Garnstärke.Sie ziehen am Stoff.	Setzen Sie die Nadel richtig ein!kontrollieren Sie die Kombination Nadelgröße-Garnstärke!Lassen Sie den Stoff nur vom Transporteur bewegen!
Maschine läuft mit Geräusch oder nur langsam	Staub haftet der Stichplatte2 auf Unterseite an.Maschine unzureichend geölt.	Reinigen Sie die Nähmaschine!Ölen Sie die Nähmaschine!
Maschine läuft nicht an	Netzstecker29 nicht mit Stromnetz verbunden.Netzschalter10 der Maschine auf „Aus“ („0").Fußregler nicht richtig gedrückt.Kupplungstrenner am Handrad11 ist auf „Spule belegen“ gestellt.	Stecken Sie den Netzstecker23 in eine Netzsteckdose!Stellen Sie den Netzschalter14 auf „Ein“ („1")!Drücken Sie etwas fester auf den Fußregler!Drücken Sie das Handrad10 wieder hinein!

SOMMAIRE
PAGE

Service- und Dienstleistungs GmbH

Gewerbering 14

D-47623 Kevelaer

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz

ggf. abweichende Preise aus dem Mobilfunk)

Fax: [phone]

e-mail: [e-mail]

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Service- und Dienstleistungs GmbH

Gewerbering 14

D-47623 Kevelaer

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz

ggf. abweichende Preise aus dem Mobilfunk)

Fax: [phone]

e-mail: [e-mail]

Importatore

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
