BEDIENUNGSANLEITUNG KH 3158 LERVIA

Inhalt Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Einleitung Zu Ihrer Sicherheit.................................................................................Seite Gerätebeschreibung und bestimmungsgemäßer Gebrauch...............Seite Bedienelemente.....................................................................................Seite Technische Daten..................................................................................Seite Lieferumfang.........................................................................................Seite

Einleitung Lervia KH 3158 Bodenstaubsauger A Einleitung A Zu Ihrer Sicherheit Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und lesen Sie die nachfolgende Bedienungsanleitung. Benutzen Sie das Gerät nur wie beschrieben. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus. A G erätebeschreibung und bestimmungsgemäßer Gebrauch Der Staubsauger ist ausschließlich zum Saugen von trockenem Sauggut auf trockenen Oberflächen im privaten Haushalt geeignet. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. A Bedienelemente Die Abbildungen A - F zeigen die einzelnen Bedienelemente des Lervia KH 3158.

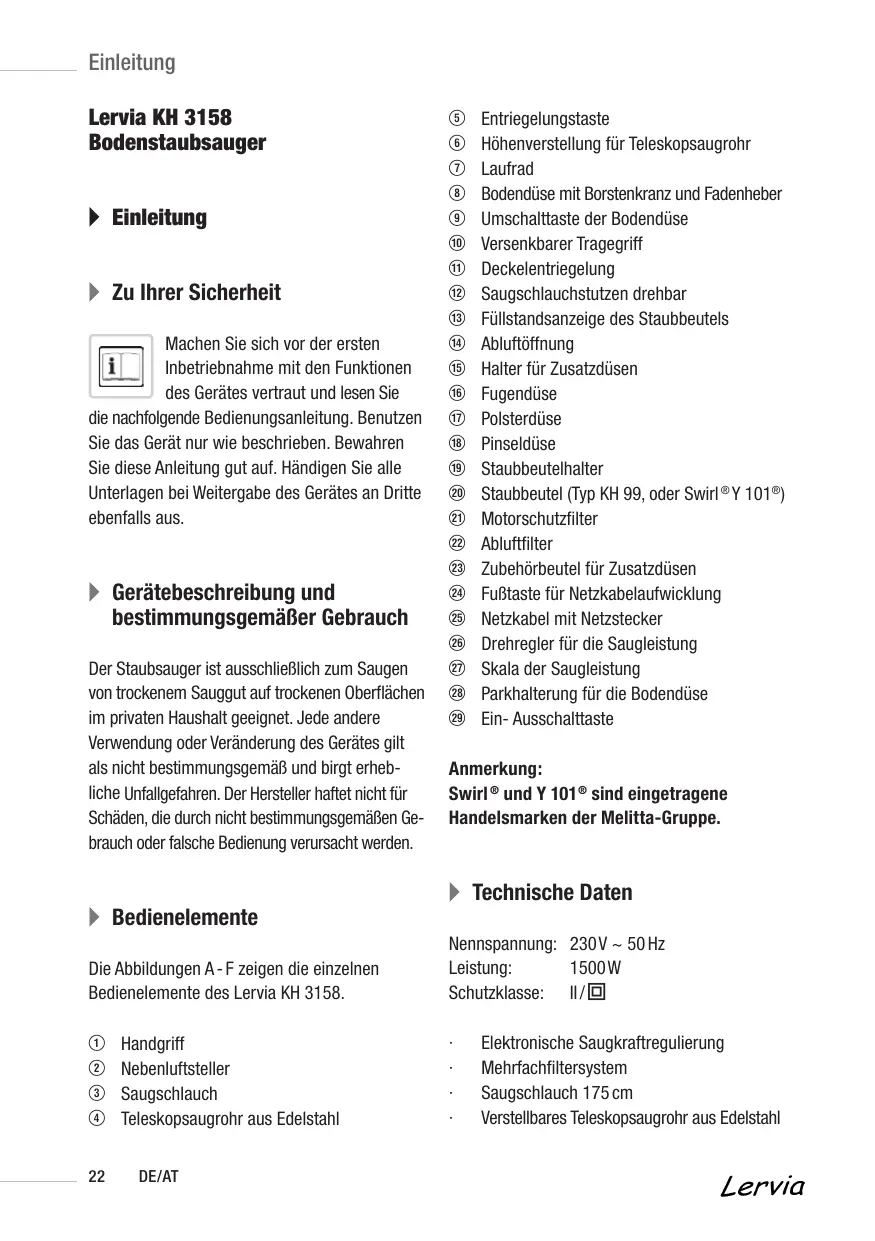

Handgriff Nebenluftsteller Saugschlauch Teleskopsaugrohr aus Edelstahl DE/AT T Entriegelungstaste Y Höhenverstellung für Teleskopsaugrohr U Laufrad I Bodendüse mit Borstenkranz und Fadenheber O Umschalttaste der Bodendüse P Versenkbarer Tragegriff { Deckelentriegelung } Saugschlauchstutzen drehbar q Füllstandsanzeige des Staubbeutels w Abluftöffnung e Halter für Zusatzdüsen r Fugendüse t Polsterdüse y Pinseldüse u Staubbeutelhalter i Staubbeutel (Typ KH 99, oder Swirl ® Y 101®) o Motorschutzfilter p Abluftfilter [ Zubehörbeutel für Zusatzdüsen ] Fußtaste für Netzkabelaufwicklung A Netzkabel mit Netzstecker S Drehregler für die Saugleistung D Skala der Saugleistung F Parkhalterung für die Bodendüse G Ein- Ausschalttaste Anmerkung: Swirl ® und Y 101® sind eingetragene Handelsmarken der Melitta-Gruppe. A Technische Daten Nennspannung: 230 V ~ 50 Hz Leistung: 1500 W Schutzklasse: II / &

Elektronische Saugkraftregulierung Mehrfachfiltersystem Saugschlauch 175 cm Verstellbares Teleskopsaugrohr aus Edelstahl Einleitung / Sicherheit A Lieferumfang A Sicherheitshinweise Wir liefern Ihnen den Lervia KH 3158 mit folgenden Bestandteilen (siehe Abb. A): c Gefahr! - Staubsauger - Saugschlauch - Teleskopsaugrohr - Bodendüse - Zubehörbeutel - Halterung für Zusatzdüsen - Fugendüse - Polsterdüse - Pinseldüse - Staubbeutel (5 Stück: Typ KH 99) - Motorschutzfilter - Abluftfilter - Bedienungsanleitung - Garantiekarte A Sicherheit Die Zeichen und Begriffe bedeuten: c Gefahr! Sie gefährden Leben und Gesundheit bei Nichtbeachtung dieses Hinweises. m Warnung! Sie gefährden Gesundheit und Sachwerte bei Nichtbeachtung dieses Hinweises. m Achtung! Sie gefährden Sachwerte bei Nichtbeachtung dieses Hinweises. Tipp! Sie erzielen optimale Ergebnisse bei Beachtung dieses Hinweises.

Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Verpackungsmaterial! Andernfalls droht Lebensgefahr durch Ersticken!

• Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät!
• Stellen Sie sicher, dass keine Menschen oder Tiere vom Staubsauger erfasst werden!
• Vergewissern Sie sich vor dem Netzstromanschluss, dass der Netzstrom vorschriftsmäßig mit 230 V ~ 50 Hz und mit einer 16 Ampere Sicherung ausgestattet ist.
• Montieren, warten und pflegen Sie das Gerät nur getrennt vom Netzstrom!
• Verhindern Sie, dass das Gerät mit Feuchtigkeit in Berührung kommt! Andernfalls droht Lebensgefahr durch Stromschlag!
• Saugen Sie keine Flüssigkeiten auf! Andernfalls droht Gefahr durch elektrischen Schlag!
• Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze oder lang andauernder Temperatureinwirkung über 50° C aus! Andernfalls droht Explosionsgefahr! m Warnung!

• Überprüfen Sie vor der Inbetriebnahme, dass sämtliche Bestandteile gemäß der Bedienungsanleitung montiert sind! Andernfalls droht Beschädigung!
• Saugen Sie keine brennenden, glühenden, glimmenden Materialien oder heiße Stoffe auf! Brandgefahr!
• Saugen Sie keine leicht entflammbaren oder explosiven Stoffe, bzw. saugen Sie nicht an Orten, an denen solche vorhanden sind! Explosionsgefahr!
• Saugen Sie keinen Tonerstaub! DE/AT

Sicherheit / Inbetriebnahme

• Decken Sie das Gerät nicht mit Gegenständen ab! Andernfalls droht Beschädigung durch Hitzestau!
• Trennen Sie das Gerät bei Nichtgebrauch vom Netz und rollen Sie das Netzkabel vollständig auf! Andernfalls droht Verletzungsgefahr durch Stolpern!
• Verwenden Sie beim Betrieb des Staubsaugers immer den Handgriff. Das Saugen von Feinstaub führt naturgemäß zu statischen Aufladungen. Achten Sie auf dauerhafte Berührung mit der Metalleinlage an der Unterseite des Handgriffs. Diese verhindert die unangenehme Wirkung von elektrostatischen Entladungen.
• Benutzen Sie das Gerät niemals ohne Staubbeutel bzw. Filter! m Achtung!

• Vermeiden Sie jegliche Beschädigung des Netzkabels!
• Rollen Sie das Netzkabel beim Gebrauch bis zur gelben Markierung ab! Andernfalls droht Beschädigung durch Überhitzung!
• Rollen Sie das Netzkabel beim Gebrauch bis mindestens zur gelben Markierung, maximal bis zur roten Markierung ab!
• Ziehen Sie das Netzkabel nur mit Hilfe des Netzsteckers aus einer Steckdose!
• Trennen Sie das Gerät bei Störungen sofort vom Netzstrom!
• Lassen Sie das defekte Gerät / Netzkabel ausschließlich von autorisiertem und geschultem Fachpersonal reparieren!

DE/AT A Inbetriebnahme A Montage

• Betätigen Sie die Deckelentriegelung { des Staubsammelbehälters und klappen Sie den Deckel auf.
• Entnehmen Sie den Staubbeutelhalter u samt Staubbeutel i und stellen Sie sicher, dass der Motorschutzfilter o und der Abluftfilter p wie in Abb. B montiert sind. Setzen Sie den Staubbeutelhalter u samt Staubbeutel i wieder ein.
• Schließen Sie den Deckel und stecken Sie den Saugschlauchstutzen } in die Saugöffnung des Bodenstaubsaugers, bis dieser einrastet.
• Setzen Sie das verjüngte Ende des Teleskopsaugrohrs R in den Stutzen der Bodendüse I ein, bis diese einrastet. Setzen Sie den Handgriff Q in das Teleskopsaugrohr R ein, bis dieses einrastet. a Teleskopsaugrohr einstellen
• Halten Sie die Höhenverstellung Y in Pfeilrichtung gedrückt (siehe Abb. D).
• Rasten Sie das Teleskopsaugrohr R auf die gewünschte Länge ein. a Saugdüsen verwenden Die Bodendüse I eignet sich für das tägliche Absaugen von Teppich- und Hartfußböden. Die Bodendüse I ist manuell umschaltbar, dabei klappen Sie den Borstenkranz ein bzw. aus.
• Betätigen Sie die Umschalttaste O der Bodendüse, um den Borstenkranz auszuklappen. Diese Einstellung ermöglicht das Aufsaugen von losem Staub, Flusen und Haaren bei einem glatten und festen Untergrund, z. B. Bodenfliesen. Inbetriebnahme / Bedienung
• Betätigen Sie die Umschalttaste O der Bodendüse, um den Borstenkranz einzuklappen. Diese Einstellung ermöglicht das Aufsaugen von Flusen und Haaren bei faserigen und weichen Untergründen, z. B. Teppiche. Für die individuellen Anforderungen der Raumpflege liegen dem Staubsauger in einem separaten Halter für Zusatzdüsen e drei verschiedene Düsen bei.
• Die Fugendüse r eignet sich zum Absaugen von Fugen, Ecken und Ritzen.
• Die Polsterdüse t eignet sich zum Absaugen von Matratzen oder Polstermöbeln.
• Die Pinseldüse y mit drehbarem Pinselkopf eignet sich zum Absaugen von empfindlichen Stoffen und Gegenständen. Tipp! Die Zusatzdüsen können am Saug rohr R, wie auch am Handgriff Q des Saugschlauches aufgesteckt werden. A Bedienung A Netzanschluss
• Ziehen Sie das Netzkabel A aus dem Gerät, bis die gelbe Markierung erscheint und stecken Sie den Netzstecker in die Steckdose. A Ein- / Ausschalten
• D rücken Sie die Ein- Ausschalttaste G und schalten Sie das Gerät ein bzw. aus. Tipp! Lassen Sie den Lervia KH 3158 ca. 3 Sekunden länger eingeschaltet, nachdem Sie Staub aufgesaugt haben. Andernfalls gelangt der zuletzt gesaugte Staub nicht vollständig in den Staubbeutel. A Saugleistung wählen Die Einkerbung am Regler S zeigt an der Skala D die gewählte Saugleistung des Staubsaugers an (siehe Abb. C).
• Drehen Sie den Regler S im Uhrzeigersinn entlang der Skala D, um die Saugleistung zu erhöhen.
• Drehen Sie den Regler S entgegen des Uhrzeigersinns entlang der Skala D, um die Saugleistung zu verringern. Tipp! Verwenden Sie den Nebenluftsteller W des Handgriffs (siehe Abb. D), um die gewählte Saugleistung kurzfristig zu verringern, ohne den Drehregler S zu verwenden. A Transportieren und aufbewahren
• Schalten Sie den Staubsauger aus und trennen Sie das Netzkabel A vom Netz.
• Drücken Sie die Fußtaste für Netzkabelaufwicklung ], das Netzkabel A rollt automatisch vollständig ein.
• Tragen Sie zum Transport das Gerät am herausziehbaren Tragegriff P.
• Bringen Sie das Gerät an den gewünschten Aufbewahrungsort, setzen Sie das Teleskopsaugrohr R in eine der Parkhalterungen F ein. Tipp! Sie können den Lervia KH 3158 wahlweise senkrecht oder waagerecht aufbewahren. DE/AT

Bedienung / Wartung und Reinigung

• Bewahren Sie die Zusatzdüsen r t y im Zubehörhalter e bzw. im Zubehörbeutel [ auf. A Wartung und Reinigung A Wartung Motorschutzfilter Der Motorschutzfilter o schützt den Motorraum vor Verschmutzung (siehe Abb. B).
• Entnehmen Sie den Motorschutzfilter o aus der Halterung.
• Ersetzen Sie die Filtereinlage durch eine neue.
• Stecken Sie danach den Motorschutzfilter o wieder in die Halterung ein. a Staubbeutelwechsel (TYP KH 99) Sie erkennen, dass der Staubbeutel i vollständig gefüllt ist, wenn die Füllstandsanzeige q im Sichtfenster zu 100 % ROT anzeigt.
• Schalten Sie den Staubsauger aus und trennen Sie das Netzkabel A vom Netz.
• Betätigen Sie die Entriegelungstaste { am Deckel des Staubsammelbehälters und klappen Sie den Deckel auf.
• Entnehmen Sie den gefüllten Staubbeutel i aus dem Staubbeutelhalter u, dazu betätigen Sie den Klemmhebel.
• Führen Sie einen neuen Staubbeutel vom TYP KH 99 oder Typ Swirl® Y 101® in den Staubbeutelhalter ein. Abluftfilter Der Abluftfilter p sammelt feine Stäube, die andernfalls in die Umgebungsluft gelangen. Wechseln Sie den Abluftfilter nach Sichtkontrolle (siehe Abb. F). Ersatz ist im Bedarfsfall über unsere angegebenen Servicestellen zu beziehen.
• Entnehmen Sie den Abluftfilter p aus der Halterung.
• Ersetzen Sie den kompletten Abluftfilter durch einen neuen.
• Stecken Sie den neuen Abluftfilter p in die Halterung und lassen Sie diesen deutlich einrasten. Hinweis: Ohne eingesetzten Staubbeutel kann der Deckel nicht geschlossen werden! a Fadenheber a Filterwechsel
• Schalten Sie den Staubsauger aus und trennen Sie das Netzkabel A vom Netz.
• Betätigen Sie die Entriegelungstaste { am Deckel des Staubsammelbehälters und klappen Sie den Deckel auf.
• Entnehmen Sie den gefüllten Staubbeutel i aus dem Staubbeutelhalter u, dazu betätigen Sie den Klemmhebel.

DE/AT Durch die Fadenheber an der Unterseite der Bodendüse I werden Fäden und Fusseln besonders gut aufgenommen. Verschlissene Fadenheber können mit einem geeigneten Werkzeug ausgehebelt werden. Ersatz ist im Bedarfsfall über unsere angegeben Servicestellen zu beziehen. A Reinigung

• Schalten Sie den Staubsauger aus und trennen Sie das Netzkabel A vom Netz.
• Verwenden Sie ein trockenes Tuch zur Reinigung. Wartung und Reinigung / Entsorgung / Informationen
• Reinigen Sie das Gerät niemals feucht!
• Verwenden Sie eine Bürste oder Pinzette zum Entfernen von Fäden an der Bodendüse I oder saugen Sie diese gelegentlich mit der Fugendüse r ab. A Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. A Informationen A Service Entnehmen Sie bitte der beigefügten Garantiekarte die zuständige Servicestelle Ihres Landes. A H erstellernachweis / Konformitätserklärung Wir, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit für dieses Produkt die Übereinstimmung mit folgenden EG-Richtlinien: Niederspannungsrichtlinie 2006 / 95 / EG Elektromagnetische Verträglichkeit 2004 / 108 / EG gemäß anwendbaren Normen, und bestätigen dies durch CE-Kennzeichnung. Typenbezeichnung des Gerätes: Bodenstaubsauger Lervia KH 3158 Bochum, 30.11.2007 Hans Kompernaß - Geschäftsführer - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.Diese Bedienungsanleitung besteht aus recyclingfähigem Papier. DE/AT
