BEDIENUNGSANLEITUNG 1070S PFAFF

Bedienungs- und Sicherheitshinweise

FR BE

MACHINE A COUDRE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

Herzlichen Glückwunsch.. 6
Beschreibung der Maschine. 6
Zubehör . 6
Technische Daten . 7

Wichtige Sicherheitshinweise .8

Grundlagen der Nähmaschine

Maschine an das Netz anschließen . 9
Zweistufen-NahfuBhebel .9

Einfädeln der Nähmaschine

Unterfaden aufspulen. 10
Unterfadenspule einsetzen . 11
Oberfadenspannung . 12
Einfadeln des Oberfadens. 13
Automatischer Nadeleinfadler . 14
Unterfaden heraufholen . 14

Nahlen

Wahl des Musters. 15
Stichbreiten- und Stichtlangenrad.
Nahen von Geradstichen . 17
Vernahen / Naht beenden / Faden abschneiden . 17
Wahl von Elastikstichen . 18
Blindstich. 19

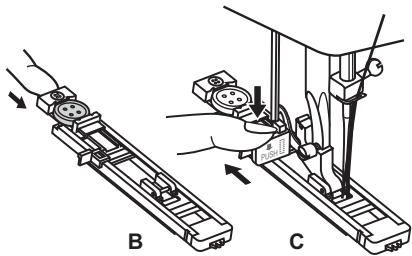

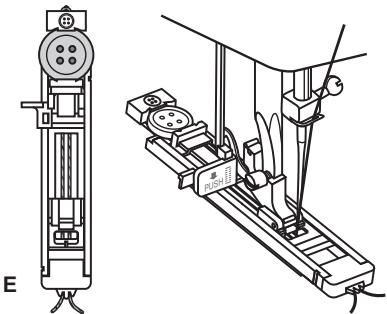

1-Step-Knopflöcher nahlen. 20

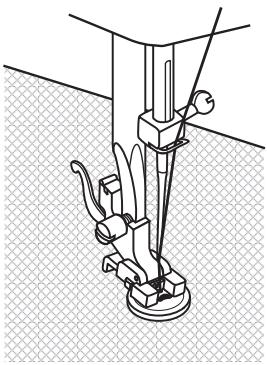

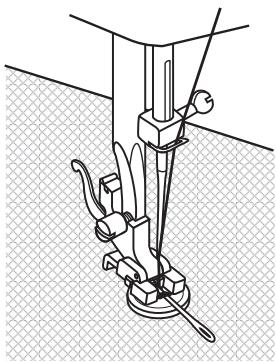

Annahen von Knöpfen. 21

Allgemeine Informationen

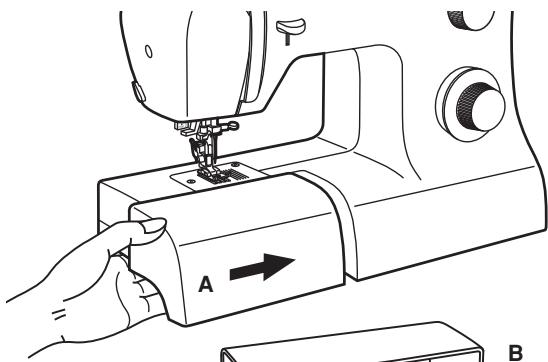

Anschiebetisch befestigen . 22

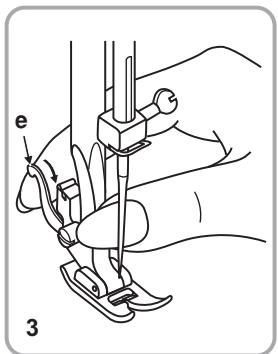

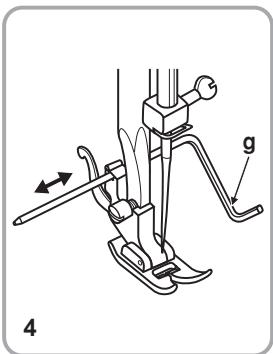

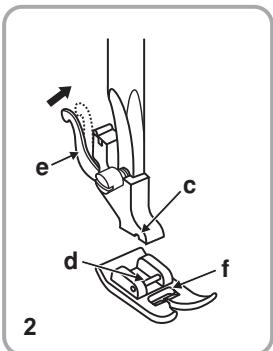

Anbringen des Nahfußhalters . 22
Stoff/Nadel/Faden-Tabelle .Seite 23

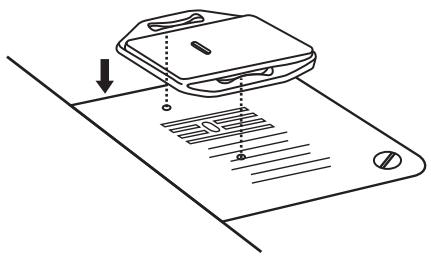

Stopfplatte . 23

Pflege und Fehlerbehebung

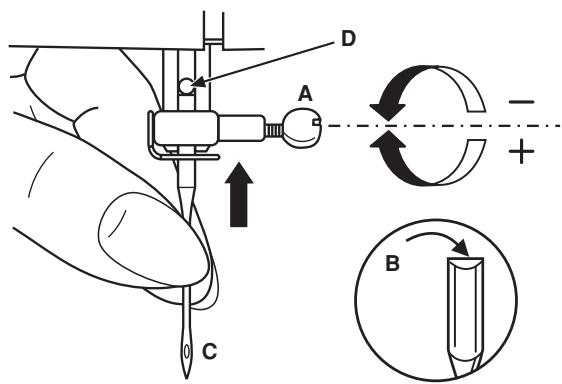

Einsetzen und Wechseln von Nadeln . 24

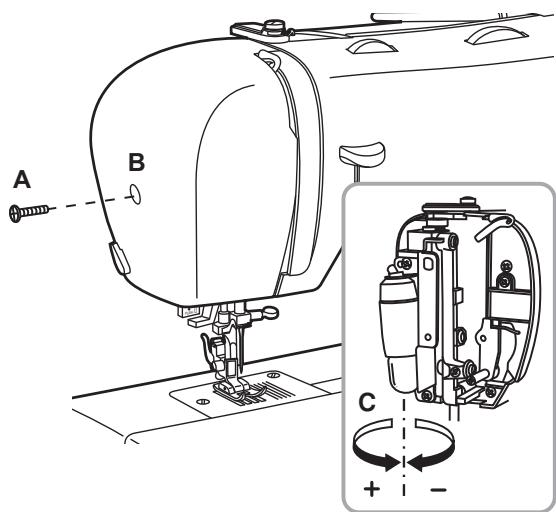

Wechseln der Gluhlampe. 24
Behebung von Störungen . 25

Entsorgung . 26

Garantie . 26

Service Adresse. 26

Konformitätserklarung. 26

Herzlichen Glückwunsch

Wir gratulieren zum Kauf Ihrer PFAFF-Nahmaschine, die Ihnen das Nahlen, Schneidern und Ausbessern erreichtert und die Voraussetzung schafft, ihre eigene Kreativität zu entfalten. Sie werden schnell feststellen wie leicht und einfach ihre neue PFAFF-Nahmaschine zu handhaben ist.

Um die vielen Mochigkeiten der Nähmaschine richtig kennenzulernen, empfehlen wir Ihnen, die Bedienungsanleitung in Ruhe durchzulesen und die Funktionen Schritt für Schritt an der Maschine practisch zu erproben.

Damit Sie immer vom neuesten Stand der Technik profitieren können, besteht sich der Hersteller das Recht vor, Ausstattung, Design oder Zubehör ohne vorherige Ankündigung zu ändern.

Beschreibung der Maschine

1. Fadenspannung
2. Fadengeber
3. Fadenabschneider
4. Nähfuß
5. Stickplatte
6. Anschiebetisch
7. Hebel zum Rückwärtnahen
8. Spulereistopper
9. Stichbrittenrad
10. Stichlängenrad
11. Stichwahlrad
12. Kopflochhebel

13. Automatischer Nadeleinfadler

14. Waagrechter Garnhalter

15. Spuler
16. Bohrung für zweiten Garnhalter
17. Handrad
    18 Lichtschalter, Netzschalter
18. Stecker
    20.Fadenspannung fur Spuler
19. Oberfadenführung
20. Frontplatte
21. Tragegriff
22. Lüfterhebel
    25.FuBanlasser
    26.Netzstecker

Zubehör

a. Allzweckfuß
b. ReiBverschlussfuB
c. KnopflochfuB
d. Knopfannahfuβ
e. Pinsel / Nahttrenner
f. Kanten-/ Quiltführung

g. Nadel
h. Großer und kleiner Garnhalter
i. Spulen
j. Schraubenzieher
k. Stopplatte
I. Schutzhaube

Technische Daten

Nennspannung		120 V/ 60 Hz (Nordamerika)
		230 V/ 50 Hz (Europa)
Nennleistung	- Nähmaschine	70 Watt
	- Nährlicht	10 Watt (Nordamerika)
		15 Watt (Europa)
	- Total	80 Watt (Nordamerika)
		85 Watt (Europa)
Abmessungen	- Griff eingeklappt	ca. 375 x 163 x 270 mm (B x H x T)
Kabellänge	- Netzkabel	ca. 1.8 m
	- Fußanlasserkabel	ca. 1.4 m
Gewicht	- Nähmaschine	ca. 5.2 kg
Material		Aluminium / Kunststoff
Bedienungselemente	- Hauptschalter	vorhanden
	- Fußanlasser für Nähgeschwindigkeit	vorhanden
Anzeigeeelemente	- Nährlicht	vorhanden
Greifersystem		CB-Greifer
Nadelsystem		130/705H
Funkentstört		nach EU-Richtlinie
TÜV geprüft		Ja
Produkte-Garantie		3 Jahre
Schutzklasse		II

Wenn sie ein elektrisches Gerät benutzen, sollenn Sie immer die grundlegenden Sicherheitshinweise beachten. Lesen Sie alle Anleitungen bevor Sie die Nähmaschinen benutzen.

Gefahr - wie das Risiko eines Stromschlages reduziert wird

1. Die Maschine sollte nie unbeaufsichtigt eingeschalten sein.
2. Ziehen Sie immer den Stecker aus der Steckdose, wenn Sie die Maschine unbeaufsichtigt setzen um Verletzungen durch versehentliches einschalten zu verneiden.

Achtung - wie das Risiko eines Brandes, eines Feuers oder einer Verletzung verringgert wird

1. Gestatten Sie nicht, dass die Nähmaschine als Spielzeug verwendet wird. Eine gründliche Überwachung ist notwendig, wenn die Maschine in der Höhe von Kindern verwendet wird.
2. Verwenden Sie die Maschine nur für jene Dinge, wie in der Anleitung beschreiben ist.
3. Verwenden Sie die Maschine nicht, wenn das Kabel oder der Stecker kaputt ist, wenn Wasser in das Innere eingedrungen ist oder wenn die Maschine nicht richtig nacht. Bringen Sie die Nähmaschine in diesen Fällen in eine autorisierte Werkstätte, um sie Dort überprüfen zu halten.
4. Wegen der Auf- und Abwartsbewegung der Nadel beim Nahlen besteht eine Verletzungsgefahr! Arbeitsen Sie stets mit Vorsicht und behalten Sie das Arbeitsfeld in Auge.
5. Verwenden Sie immer die entsprechende Stichplatte. Eine falsche Stichplatte kann zu Nadelbrücken führen.

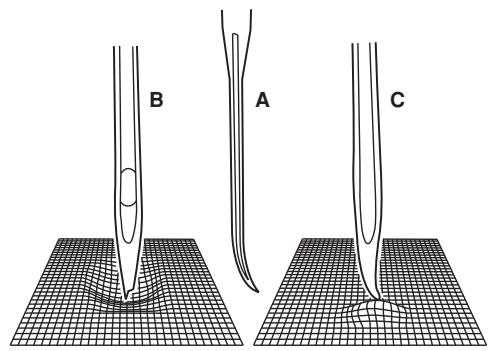

6. Verwenden Sie keine verbogenen Nadeln
7. Ziehen Sie während des Nähens nie am Stoff! Dies kann die Nadel ablenken und zum Nadelbrechen führen.
8. Schalten Sie die Maschine immer aus, wenn Sie Einstellungen in der Nadelgegend machen, wie z.B. Einfädeln, Nadeln wechseln, Wechslen des Fußes ets.
9. Ziehen Sie immer den Netzstecker, bevor Sie Deckel entfernen, die Maschine Olen oder andere Wartungsarbeiten, wie im Anleitungsbuch beschrieben, durchführten.
10. Werfen Sie keine Gegenstände in die Öffnungen der Maschine.
11. Verwenden Sie die Maschine nicht im Freien.
12. Um die Maschine abzuschalten, stellen Sie alle Schalter auf ("O") undziehen den Stecker aus der Steckdose.
13. Ziehen Sie den Stecker nie am Kabel aus der Steckdose, sondern immer am Stecker.
14. Der Schaldruckpegel unter normalen Betriebsbedingungen beträgt 75dB(A).
    15.itte schalten Sie die Nahmaschine aus oder ziehen Sie den Stecker, wenn die Nahmaschine nicht ordnungsgemäß Funktioniert.
15. Platzieren Sie keine Gegenstände auf dem Fußlasser.
16. Wenn das am Fußanlasser befestigte Kabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder anderen qualifizierten Personal ausgetauscht werden, um Gefahren zu vermeiden.
17. Dieses Gerät ist nicht für die Verwendung von Personen (einschließlich Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis vorgesehen, es sei dann, sie werden beim Gebrauch des Geräts von einer für ihre Sicherheit verantwortlichen Person beaufsichtigigt oder angeleitet.
18. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
19. Betreiben Sie die Maschine niemals mit blockierten Belüftungsöffnungen. Halten Sie die Belüftungsöffnungen der Maschine sowie dem Fußpedal frei von Fusseln, Staub und Stoffabflällen.
20. Bewahren Sie die Gebrauchsanweisung an einem geeigneten Ort in der Höhe des Gerätes auf. Händigen Sie die Gebrauchsanleitung bei der Weitergabe des Gerätes an Dritte ebenfls mit aus.

Verwahren Sie diese Bedienungsanleitung

These Maschine ist nur für den Haushalt gedacht.

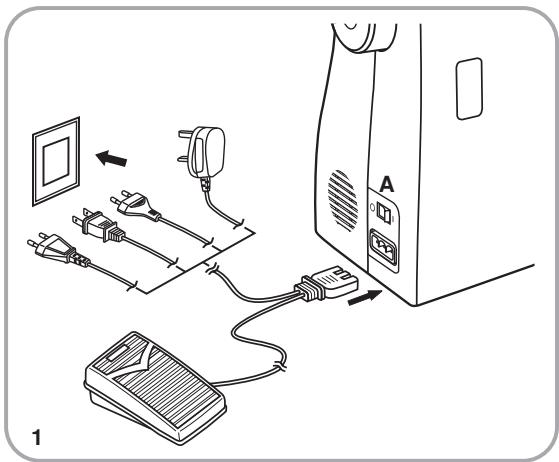

Schlieben Sie die Maschine wie abgebildet an. (1) Verwenden Sie für den Stecker auch die richtige Steckdose.

Achtung:

Stecken Sie die Maschine aus, wenn sie nicht in Betrieb ist.

FuBanlasser

Der Fußanlasser regelt die Geschwindigkeit mit der sie nähen wollen. (2)

Achtung:

Falls Sie Probleme mit dem Netzstecker haben, Fragen Sie einen qualifizierten Elektriker.

Nahlicht

Drucken Sie den Hauptschalter (A) um das Licht und den Strom einzuschalten.

Achtung:

Wenden Sie sich an einen qualifizierten Techniker, wenn es beim.

Anschlieben der Maschine ans

Stromnetz Zweifel gibt.

Trennen Sie die Maschine vom Netz,
wenn die Maschine nicht in Betrieb ist.

Die Nähmaschinearf nur mit dem

Fußpedal vom Typ KD-1902, FC-1902

(110-120V area)/ KD-2902, FC-2902D

(220-240V area)/ 4C-316B (110-125V

area)/4C-326G (230V area).

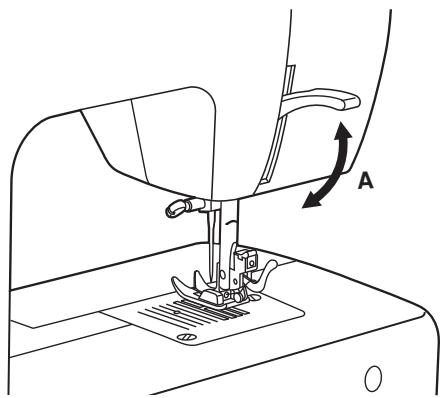

Zweistufen - Nähfußhebel

Wenn Sie mehrlagig nahlen, dann kann der Fuß mit dem Lüfterhebel in eine höhere Position gehoben werden. (A)

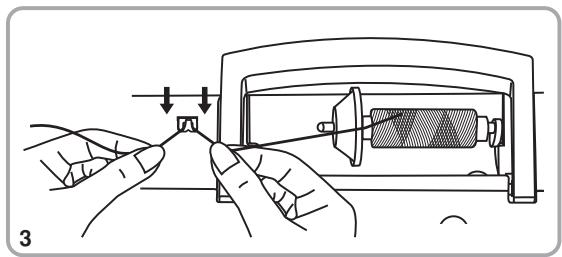

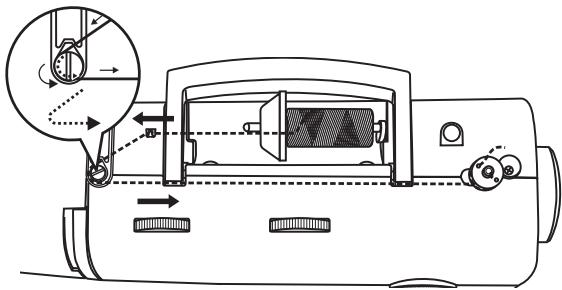

Unterfaden aufspulen

• Legen Sie die Garnspule auf den Garnhalter und befestigen Sie diese mit dem Garnhalter. (1,2)
• Faden Sie den Faden wie abgebildet ein. (3)

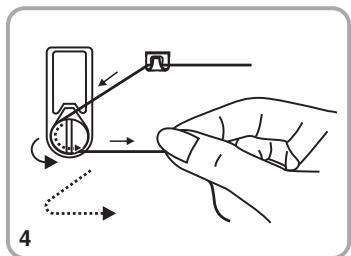

• Ziehen Sie den Faden durch die Spannung. (4)
• Geben Sie das Fadenende durch das keine Loch in der Spule und setzen diese auf die Spulerei auf. (5)
• Drücken Sie die Spule nach rechts. (6)
• Halten Sie den Faden beim Annahen fest, bis er fixiert ist. (7)
• Drucken Sie dann den Fusanlasser bis das Garn aufgespult ist und der Spulenstopper automatisch stoppt. (8)
• Nach dem Spulen schneiden Sie den Faden ab. (9)
• Bewegen Sie die Spule nach links (10) und nehmen Sie sie ab.

Hinweis:

Wenn der Spuler auf die Funktion "Spulen" eingestellt ist, lasst sich weder die Maschine starten noch das Handrad drehen. Zum Nahlen müssen Sie die Spulerspindel nach links (auf die Funktion "Nahlen") bringen.

Unterfadenspule einsetzen

Wenn Sie die Unterspule einsetzen, dann muss die Nadel in der hochsten Position sein.

• Offnien Sie die untere Klappe. (1)
• Ziehen Sie am Spulenkapselriegel (a) und entnahmen Sie die Spulenkapsel. (2)
• Halten Sie die Spulenkapsel mit einer Hand. Setzen Sie die Spule so ein, dass sich die Spule im Uhrzeigersinn dreht. (3)
• Ziehen Sie den Faden, bis er in der Kerbe einrastet. (4) Arbeiten Sie mit einem Fadenanfang von ca. 15 cm.

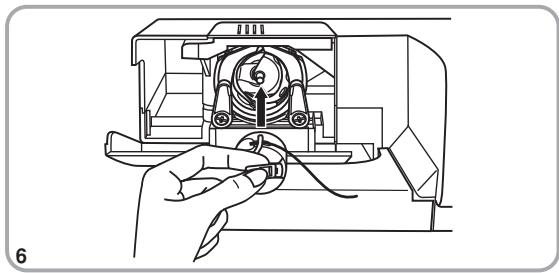

• Halten Sie die Spulenkapsel an derkleinen Lasche (5) und drucken Sie sie in den Greifer. (6)

Achtung:

Schalten Sie die Maschine immer aus,
bevor Sie die Spule einlagen.

Oberfadenspannung

Oberfadenspannung

Die normale Spannungseinstellung ist auf "4". Um die Spannung zu erhöhen, drehen Sie den Spannungsknopf auf die{nachst höhere Nummer.

Um die Spannung zu lockern, drehen Sie den Spannungsknopf auf die{nachst niedrigere Nummer.

Abbildung:

A. Normale Fadenspannung für Geradstich.
B. Die Fadenspannung ist zu locker.
Drehen Sie den Spannungsknopf hoher.
C. Die Fadenspannung ist zu fest: Drehen Sie den Spannungsknop auf eine niedrigere Nummer.
D. Normale Fadenspannung bei Zick-Zack-Stich und Zierstichen.

Bitte beachten Sie:

• Eine exakte Fadenspannung ist entscheidend für ein sauberes Nähergebnis.
• Es gibt keine allgemein gültige Fadenspannungseinstellung für alle Stoffe und alle Fadenstärken. Die Spannung muss je nach Stoff oder Faden neu reguliert werden.
• Eine ausgewogene Spannung (Ober- und Unterfaden gleich fest) ist nur bei Geradstich sinnvoll. Bei Zierstichen oder beim Zick-Zack-Stich sollen die Fadenspannung so eingestellt werden, dass der Oberfaden etwas lockerer ist als der Unterfaden.
• 90% aller Einstellungen sind zwischen "3" - "5". (Normaleinstellung "4").
• Bei allen Zierstichen wird das Stichbild schöner, wenn die Oberfadenspannung etwas gelockert wird und die Verknotung von Ober- und Unterfaden auf der Unterseite des Stoffes zu sehen ist.

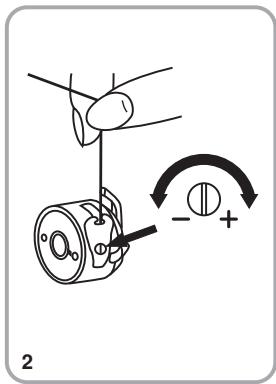

Unterfadenspannung

Um die Unterfadenspannung zu erhöhen drehen Sie die keine Schraube an der Spulenkapsel im Uhrzeigersinn liegt zu. Um Sie zu lockern, drehen Sie gegen den Uhrzeigersinn liegt auf. Die Unterfadenspannung sollte jedoch seiten reguliert werden.

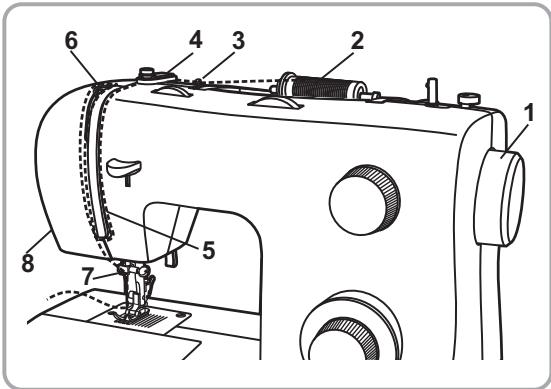

Das Einfädeln des Oberfadens ist einfach, muss jeder unbedingt richtig ausgeführrt werden, da sonst diverse Probleme beim Nahlen auftreten können.

• Bringen Sie die Nadel in Hochstellung (1) und drehen Sie das Handrad so lange entgegen dem Uhrzeigersinn, bis die Nadel eben beginnt, sich abwarts zu bewegen, um die Spannungsscheiben zu offen.
  Hinweis: Aus Sicherheitsgründen wird dringend empfohlen, dass Sie die Maschine vor dem Einfadeln ausschalten.
• Hebien Sie den Garnrollenstift an. Stecken Sie eine Garnrolle so auf den Halter, dass der Faden wie abgebildet von der Rolle lauft. Bei kleinen Garnrollen sollen die schmale Seite des Garnrollstanders geben der Garnrolle positioniert werden. (2)
• Ziehen Sie den Faden wie abgebildet von der Garnrolle durch die Oberfadenführung (3) und dann durch die Vorspannungsfeder. (4)
• Fädeln Sie den Faden durch das Spannungsmodul, indem Sie den Faden erst im rechten Schlitz nach unten und dann im linken Schlitz wieder nach oben führen (5). Dabei ist es hilfreich, wenn Sie den Faden zwischen der Garnrolle und Fadenführung festhalten.
• Führn Sie den Faden ganz oben von rechts nach links durch die Öse des Fadenhebels und anschließend wieder nach unten. (6)
• Fädeln Sie den Faden nun durch die Nadelklammerführung aus dunnem Draht (7) und dann nach unter Nadel, die anschließend von vorne nach halten eingefädelt werden sollente.
• Ziehen Sie den Faden ca. 20 cm unter dem Nährfuß nach halten heraus. Schneiden Sie den Faden mit dem integrierten Fadenschneider auf die richtige Länge zu. (8)

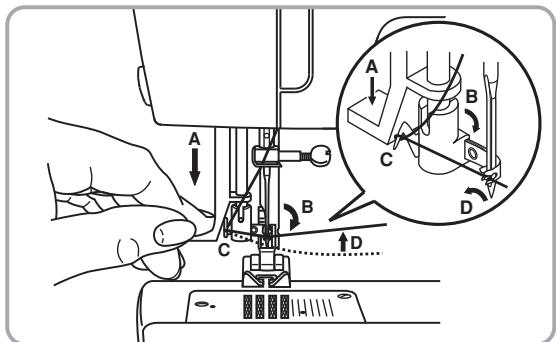

Automatischer Nadeleinfadler

• Bringen Sie die Nadel in ihre höchste Stellung.
• Drücken Sie den Hebel (A) soweit es goht nach unten.
• Der Einfadler nimmt automatisch die Einfadelposition (B) ein.
• Führn Sie den Faden um die Vorspannung (C) herum.
• Führer Sie den Faden vor der Nadel von unten nach oben um den Haken (D) herum.
• Lassen Sie den Hebel (A) los.
• Ziehen Sie den Faden durch das Nadelohr.

Achtung:

Schalten Sie den Hauptschalter aus (auf "O")!

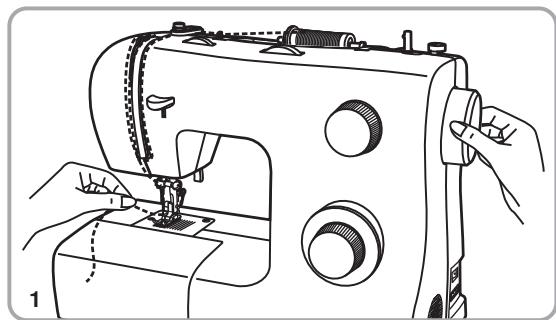

Unterfaden heraufholen

Halten Sie den Oberfaden mit der linken Hand und drehen Sie das Handrad mit der rechten Hand. (1)

Hinweis:

Sollten Probleme beim Hochziehen des Unterfadens auftreten, so stellen Sie sicher, dass sich der Faden nicht in der Spulenkapsel bzw. im ausziehbaren Anschiebetisch verfangen hat.

Ziehen Sie den Oberfaden vorsichtig nach offen, damit der Unterfaden hochkommen. (2)

Ziehen Sie nun bereits Faden unter dem Nährfuß ca. 15 cm nach hinten. (3)

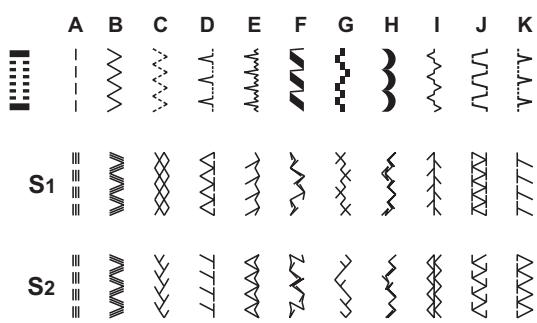

Um einen Stich auszuwahlen, mussen Sie einfach den Stichauswahlknopf drehen. Der Stichauswahlknopf kann in jederichtigung gedreht werden.

Fur den Geradstich wahlen Sie das Muster "mit dem Stichauswahlknopf. Stellen Sie die Stichlange mit dem Stichlängenwahlrad ein.

Für einen Zickzack Stich, wahlen Sie das Muster " 32 " (Dessen) mit dem Stichauswahlknopf. Passen Sie Stichlänge und Stichbrente entsprechend dem Stoff an, der gerade benutzt wird.

Um die anderen Muster zu erhalten, muss die Stichtlänge nach "S1" oder "S2" gedreht werden. Wahlen Sie das gewünschte Muster mit einem Stichwahrrad aus, und passen Sie die Stichbreite mit dem Stichbrittenwahrrad an.

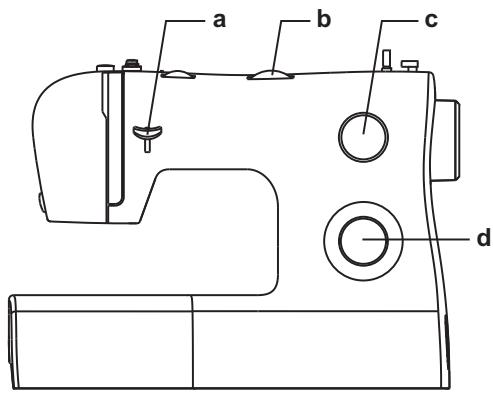

a. Hebel zum Rückwärtsnahlen
b. Stichbrittenrad
c. Stichtlangenrad S1-S2
d. Stichwahlrad

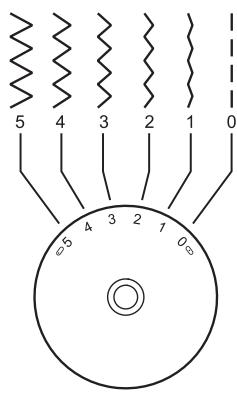

Funktion des Stichbrittenrads

Die maximale Zickzackstichweite ist 5mm, die Weite kann für jedem Muster reduziert werden. Die Weite erhöht sich wenn Sie mit dem Stichbrittenrad die Stichweite von "0" auf "5" verstellen.

Mit dem Stichbrittenrad wird auch die Nadelposition für den geraden Sticheingestellt, wobei "0" die Position im der Mitte und "5" die äußerte linke Position ist.

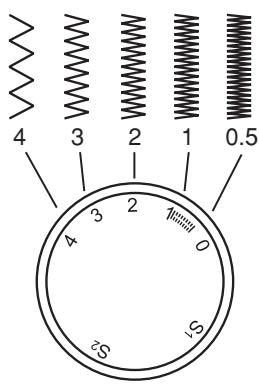

Funktion des Stichlängenrads beim Nahlen mit Zickzackstich

Stellen Sie das Stichwährad auf Zickzack ein.

Wenn Sie das Stichtlangenrad in Richtung "0" drehen, nimmt die Stichdichte des Zickzackstiches zu.

Ordentliche Zickzackstiche erzielt man normalerweise mit einer Einstellung von "2.5" oder darüber.

Sehr dichte Zickzackstiche bezeichnet man auch als Satinstiche.

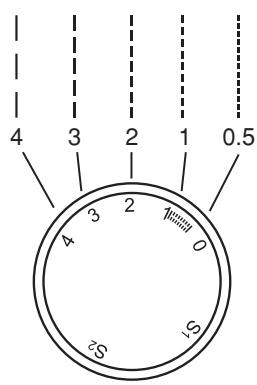

Funktion des Stichlängenrads beim Nahlen mit Geradstich

Für das Nahlen mit Geradstich müssen Sie mit dem Stichwährrad die

Geradsticheinstellung wahlen. Wenn Sie das Stichlängenrad in Richtung "0" drehen, wird die Länge des jeweiligen Stiches reduziert. Wenn Sie es in Richtung "4" drehen, nimmt die Länge des gewährten Stiches zu. Allgemein gilt: für schwerere Stoffe und dickere Nadeln bzw. Garne sollte eine größere Stichlänge gewählt werden. Für leichtere Stoffe und feinerere Nadeln bzw. Garne sollte eine gingere Stichlänge gewählt werden.

Nahlen von Geradstichen

Vor Nähbeginn müssen Sie die Maschine auf Geradstich einstehen.

Legen Sie den Stoff so unter den Nähfuß, dass die Stoffkante an der gewülsenlichen Führungslinie auf der Stichplatte anliegt. (1)

Senken Sie den Nähfußheber ab und betätigten Sie dann den Fußanlasser, um mit dem Nahlen zu beginnen. (2)

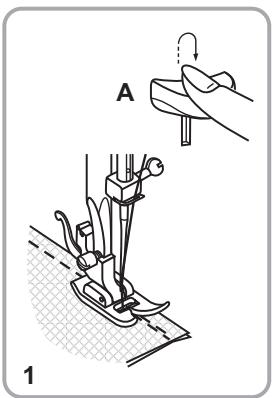

Vernähen / Naht beenden / Faden abschneiden

Vernahen

Um die Naht am Anfang und am Ende zu festigen, sollen den Sie die Rückwärstaste drucken, und einige Stiche nach ruckwärts nahlen (A). Lassen Sie die Rückwärstaste los und nahlen Sie weiter. Am Ende der Naht wiederholen Sie den Vorgang. (1)

Naht beenden

Drehen Sie das Handrad gegen den Uhrzeigersinn, um die Nadel in die höchste Position zu bringen.

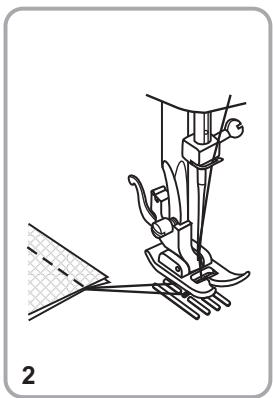

Heben Sie den Fuß und ziehen Sie das Nähgut vorsichtig nach hinten. (2)

Faden abschneiden

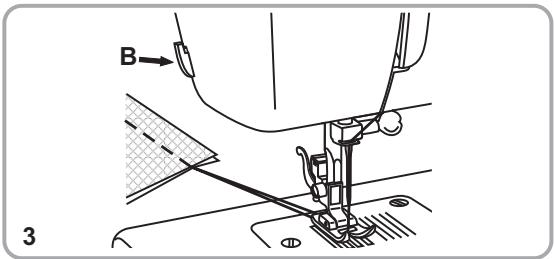

Ziehen Sie den Faden hinter den Nährfuß Richtung Fadenabschneider (B) auf der rechten hinteren Seite und schneiden Sie den Faden ab, in dem Sie den Faden durch den Abschneider nach untenziehen. (3)

Die elastischen Stiche werden auf dem Stichwährrad in blauer Farbe angezeigt. Wenn Sie diese Stiche wahlen möchten, müssen Sie das Stichwährrad auf den gewünschten Stich einstellen. Stellen Sie dann das Stichtlangenrad auf "S1" ein. Es gibt mehrere Elastikstiche. Hier erhalten Sie zwei Beispiele:

Gerader Elastikstich

Stellen Sie das Stichwährad auf '' '' ein.
These Einstellung dient der dreifichen Verstärkung von elastischen und besonders strapazierfahigen Näthen.

Die Maschine nacht zunachst zwei Stichenach vorn und dann einen Stich zurück.

Rick-Rackstich

Stellen Sie das Stichwährad auf " " ein. Wahlen Sie für das Stichbreitenrad eine Einstellung zwischen "3" und "5". Der Rick-Rack-Stich eignet sich vor allem für unelastische Stoffe und dichte Gewebe wie Jeans, Cord, Pipeline, Segeltuch usw.

Für Säume an Vorhängen, Hosen, Röcken usw.

Blindstich fur elastische Stoffe.

__ Blindstich fur unelastische Stoffe.

Stellen Sie das Stichtlangenrad auf den rechts abgebildeten Bereich ein. Blindstiche werden normalerweise mit einer größeren Stichtänge genährt. Wahlen Sie für das Stichbrittenrad eine für die zu erhende Stoffqualität geeignete Einstellung innerhalb des rechts abgebildeten Bereichs. Allgemein gilt: für leichtere Stoffe werden schmalere Stiche und für schwerere Stoffe breitere Stiche verwendet. Probieren Sie die Maschineneinstellungen zunachst auf einem Stück des gewünschten Stoffes aus.

Blindstich:

Bügeln Sie den Baum in der gewünschten Breite um. Schlagen Sie den Baum so nach rechts um (s. Abb. 1), dass noch ca. 7 mm des Saums hervorstehen.

Nahen Sie zunachst langsam über die Kante.
Achten Sie darauf, dass die Nadel beim
Einstechen in die Kante nur ein oder zwei
Faden erfasst. (2)

Glätten und Bügeln Sie den Stoff nach dem Nahlen.

A

D

Das Nähen von Knopflöchern ist einfach und führt zu einem zuverlässigen Ergebnis. Wir empfehlen Ohnen jeder, immer erst auf einem Rest des zu verwendenden Stoffes damit Vlies ein Probeknopfloch zu nahren.

Knopflöcher nahlen

1. Markieren Sie die Position des Knopflochs mit Schneiderkreide auf dem Stoff.
2. Setzen Sie den Knopflochfuß ein und stellen Sie das Stichwährrad auf """ ein. Stellen Sie das Stichlängenrad auf """ ein. Wahlen Sie für die Stichbrente die Einstellung "5". Die Breite muss eventuell an das Nahprojekt angepasst werden. Dies sollen Sie auf einem Stoffrest ausprobieren.
3. Senken Sie den Nährfuß so ab, dass die Markierungen auf dem Nährfuß mit den Markierungen auf dem Stoff (A) eine Linie bilden. (Der vordere Riegel wird zuerst genaht.) (Bringen Sie die Markierung auf dem Stoff (a) mit der am Nährfuß (b) auf eine Linie.)
4. Offnen Sie die Knopfplatte und setzen Sieden Knopf (B) ein.
5. Senken Sie den Knopflochhebel ab und drücken Sieihn vorsichtig nach hinten (C).
6. Halten Sie den Oberfaden keinlich hoch und starten Sie die Maschine.
7. Knopflöcher werden in dieser Reihenfolge (D) genäht.
8. Halten Sie die Nähmaschine an, wenn das Knopfloch fertig genaht ist.

Knopflöcher auf elastischen Stoffen (E)

Beim Nahlen von Knopflöchern auf elastischen Stoffen empfehlen wir, den Knopflochfuß mit dickerem Garn oder Beilaufgarn zu unterlegen. Beim fertigen Knopfloch wird das Garn von den Raupen verdeckt.

1. Markieren Sie die Position des Knopflochs mit Schneiderkreide auf dem Stoff, befestigen Sie den Knopflochfuß und stellen Sie das Stichwährad auf """ ein. Stellen Sie das Stichtlangenrad auf """ ein.
2. Haken Sie das dicke Garn am hinteren Ende des Knopflochte ein, bringen Sie die beiden Fadenenden nach vorn, führen Sie sie in die Rillen ein und verknoten Sie sie vorübergehend.
3. Senken Sie den Nährfuß ab und beginnen Sie zu nahren.
4. Wahlen Sie eine Stichbreite, die dem Durchmesser des Beilauffadens entspricht.
5. Ziehen Sie nach dem Nahlen vorsichtig am Faden, damit der Stoff nicht die Form verliert, und schneiden Sie die Überrechte ab.

Annahen von Knöpfen

1
2

3

Bringen Sie die Stopplatte an. (1) Entfernen Sie den Allzweckfuß und setzen Sie den Knopfannahfuß ein. (2) Stellen Sie die Stichlänge auf "0" ein.

Vernahen Sie die Naht zu Beginn mit Geradstich und Stichbreite "0".

Heben Sie die Nadel aus dem Stoff heraus. Stellen Sie die Maschine auf Zickzackstich und die Stichbreite auf einen Wert zwischen "3" und "5" ein. Stellen Sie durch Drehen des Handrads sicher, dass die Nadel sauber in das rechte und das linke Loch im Knopf hineingeht. Stellen Sie die Stichbreite so ein, dass sie dem Abstand der beiden Locher im Knopf entspricht. Nahlen Sie den Knopf mit ca. 10 Stichen langsam an.

Heben Sie die Nadel aus dem Stoff heraus.
Stellen Sie die Maschine wieder auf
Geradstich und Stichbreite "0" ein, um die Naht zum Abschluss mit ein paar Stichen zu vernahen.

Sollte eine Umwickelung erforderlich sein, können Sie eine Stopfnadel auf den Knopf legen und so nahlen. Bei Knöpfen mit vier Lächern müssen Sie zunachst durch die beiden vorderen Löscher und dann durch die beiden hinteren nahlen.

Halten Sie den Anschiebetisch waagrecht und drückenihn in die Pfeilrichtung. (A)

Das Innere des Anschiebetisches kann als Zubehrfach verwendet werden.

Um es zu öffnen, klappen Sie die Abdeckung wie abgebildet auf. (B)

Anbringen des Nähfußhalters

Heben Sie die Nähfußstange (a) mithilfe des Nähfußhebers an. Befestigen Sie den Nähfußhalter (b) wie abgebildet. (1)

Anbringen des NähfuBes

Senken Sie den Nährfußhalter (b) mithilfe des Nährfußhebers ab, bis sich die Aussparung (c) exakt über dem Stift (d) befindet. (2) Der Nährfuß (f) rastet automatisch ein.

Entfernen des NähfuBes

Heben Sie den Nähfuß mithilfe des Nähfußhebers an. (3)

Wenn Sie den Hebel (e) nach oben bewegen, lösst sich der Nährfuß.

Anbringen der Kanten-/Quiltführung

Bringen Sie die Kanten-/Quiltführung (g)
wie abgebildet an der Öffnung an. Nehmen
Sie die nötigen Einstellungen für Säume,
Falten, Quiltprojekte o. ä. vor. (4)

Achtung:

Schalten Sie beim Durchführung einer der o. g. Vorgänge immer den Hauptschalter aus (auf "O")!

Stoff/ Nadel/ Faden-Tabelle

Stoff/Nadel/Faden-Tabelle

Nadelträke	Stoff	Faden
9-11 (70-80)	Leichte Baumwolle, Seide, Musselin, Interlock Jersey, leichte Polyesterstoffe, Hemd- und Blusenstoffe.	Dünner Baumwolfaden,Polyester-oder Nylonfaden.
11-14 (80-90)	Mittlere Baumwollstoffe, Satin, Doppelstrick, leichte Wollstoffe.	Die meisten handelsüblichen Faden konnen für diese Nadelträke verwendet werden, egal ob das Baumwoll- oder Polyesterfaden sind.
14 (90)	Wollstoffe, Jeansstoffe, grobe Strickstoffe.
16 (100)	Dicke Wollstoffe, dicke Jeansstoffe, Zeltstoffe Möbelstoffe, schwere Vorhangstoffe etc.
18 (110)	Sehr schwere Wollstoffe, eineige Lederarten, Möbelstoffe etc.	Dickeren Faden verwenden.

Beache: Wechseln Sie die Nadeln regelmäßig und nicht erst wenn Sie stumpf oder krumm sind.

Stopfplatte

Bei bestimmten Projekten (z. B. Stopfen oder Freihandsticken) ist die Verwendung der Stopplatte erforderlich.

Bringen Sie die Stopplatte wie abgebildet an.

FürnormaleNaharbeitenmüssenSie die Stopplatteentfernern.

Wechseln Sie die Nadeln regelmäßig, besonderss dann, wenn sie krumm oder beschädigt sind.

Setzten Sie die Nadel wie abgebildet ein:

A. Losen Sie die Nadelhalterschraube.
B. Die flache Seite der Nadel muss immer hinten sein.
C/D. Setzen Sie die Nadel so ein, dass Sie offen anstöh.

Achtung:

Schalten Sie die Maschine immer aus,
bevor Sie die Nadel wechseln.

Nadelin mussen immer in perfektem Zustand sein:

Probleme konnen auftreten mit:

A. Verbogenen Nadelin
B. Beschädigten Spitzen
C. Stumpfen Nadeln

Wechseln der Gluhlampe

Ziehen Sie zuerst den Netzstecker.

Wechseln Sie die Glulampe nur gegen eine Gluhlampe gleichen Typs 15 W.

• Abdeckung (A) entfernen.
• Entfernen Sie die Frontplatte (B).
• Drehen Sie die Lampe hereaus und geben eine neue (C) hinein.
• Befestigen Sie die Frontplatte.

Behebung von Störungen

Störung	Ursache	Fehlerbehebung
Oberfaden reiβt	1. Die Maschine ist falsch eingefädelt.2. Die Fadenspannung ist zu stark.3. Der Faden ist zu dick.4. Die Nadel ist nicht richtig eingesetzt.5. Der Faden umschlingen den Spulenhalter.6. Die Nadel ist beschädigt.	1. Die Maschine neu einfädeln.2. Die Fadenspannung reduzieren (kleinere Nummer).3. Die Nadelstärke erhöhen.4. Die Nadel neu einsetzen (Flache Koblenseite muß hinten sein).5. Den Faden entfernen.6. Die Nadel ersetzen.
Die Stiche überspringen	1. Die Nadel ist nicht richtig eingesetzt.2. Die Nadel ist beschädigt.3. Die Nadelträke ist falsch.4. Der Nährfuß ist nicht richtig eingesetzt.	1. Die Nadel neu einsetzen (Flache Koblenseite muß hinten sein).2. Die Nadel ersetzen.3. Die richtige Nadel verwenden.4. Den Nährfuß neu einsetzen.
Nadelbruch	1. Die Nadel ist beschädigt.2. Die Nadel ist nicht richtig eingesetzt.3. Die Nadelträke ist falsch.4. Der Nährfuß ist falsch.	1. Die Nadel ersetzen.2. Die Nadel neu einsetzen (Flache Koblenseite muß hinten sein).3. Die richtige Nadel verwenden.4. Den richtigen Nährfuß verwenden.
Lose Stiche	1. Die Maschine ist nicht richtig eingeführelt.2. Die Spule ist nicht richtig gefädelt.3. Nadel/ Stoff/Fadenkombination ist falsch.4. Die Fadenspannung ist falsch.	1. Die Maschine neu einfädeln.2. Die Spule neu fädeln.3. Die Kombination korrigieren.4. Die Fadenspannung korrigieren.
Die Sticheziehen sich zusammen	1. Die Nadelträke ist zu groß.2. Die Stichlänge ist falsch eingestellt.3. Die Fadenspannung ist zu stark.	1. Die Nadelträke reduzieren.2. Die Stichlänge neu einstellen.3. Die Fadenspannung reduzieren.
Die Stiche und der Transport sind ungleichmäßig	1. Die Fadenqualität ist schlecht.2. Die Spule ist falsch gefädelt.3. Der Stoff ist gezogen.	1. Eine bessere Fadenqualität verwenden.2. Die Spule neu fädeln.3. Beim Nähen den Stoff nicht ziehen.
Die Maschine ist laut	1. Staub oder Öl in dem Greifer oder der Nadelstange.2. Die Ölqualität ist schlecht.3. Die Nadel ist beschädigt.Faden im Greifer.4. Die Nadel ist beschädigt.	1. Den Greifer und die Nadelstange reinigen.2. Eine bessere Ölqualität verwenden.3. Die Nadel ersetzen.4. Die Nadel ersetzen.
Die Maschine sitzt fest	Faden im Greifer.	Den Oberfaden und die Spule entfernen, das Handrad nach vorne und hinten drehen und den Faden ersetten. Den Greifer ölen.

Entsorgung

Bitte beachten Sie, dass hinsichtlich der Entsorgung theses Produkts, vorschrifsmäßig entsprechend der gultigen nationalen Gesetzgebung für elektrische/elektronische Produkte, recyclelt werden muss. Bei Zweifel setzen Sie sichitte mit ihrem Fachhändler in Verbindung.

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf diesen Gerät 36 Monate Garantie. Das Gerät wurde sorgfällig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerätitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer: 1070s. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäß Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleibeite. Durch die Garantieleistung wird die Garantiezeit weder verlangert noch erneuert.

Serviceadresse

Breitefeld 15, D-64839 Munster bei Dieburg

Phone: [phone]

E-Mail: [e-mail]

VSM Austria GmbH

Moosstr. 60, A-5020 Salzburg

Phone: [phone]

E-Mail: [e-mail]

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Konformitätserklarung

Dieses Gerät erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Dies wird durch CE-Kennzeichnung bestätigt.

Entspruchende Erklärungen sind beim Hersteller hinterlegt.

Introduction

Version des informations · Stand der Informationen ·
